Hyundai Elantra 2012 Manual del propietario (in Spanish)

769
Mantenimiento

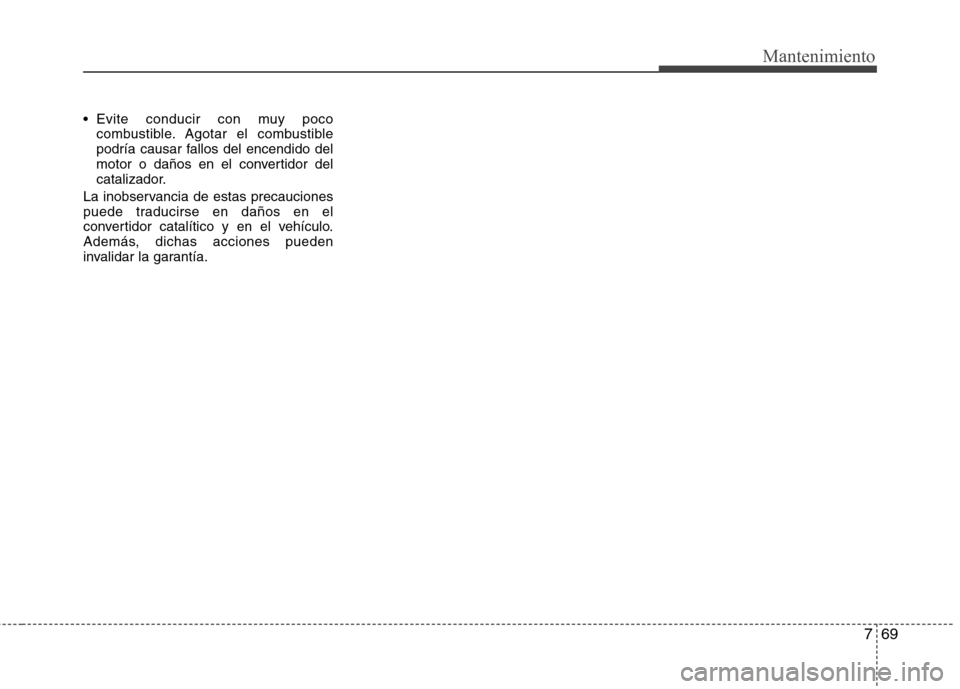

Evite conducir con muy pococombustible. Agotar el combustible
podría causar fallos del encendido del
motor o daños en el convertidor del
catalizador.
La inobservancia de estas precauciones
puede traducirse en daños en el
convertidor catalítico y en el vehículo.
Además, dichas acciones pueden
invalidar la garantía.

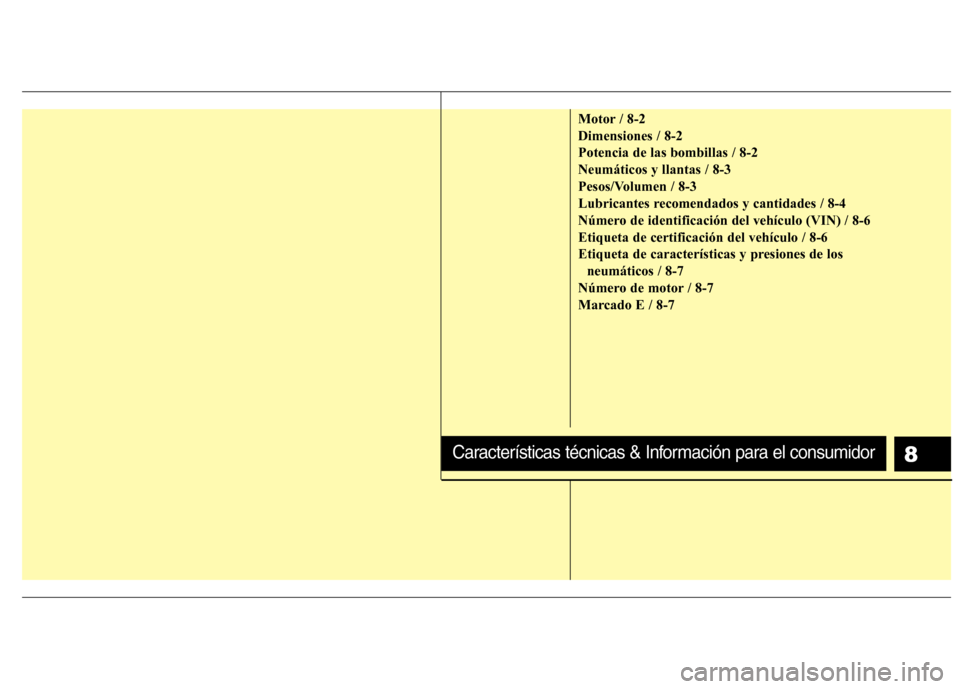

Motor / 8-2 Dimensiones / 8-2Potencia de las bombillas / 8-2Neumáticos y llantas / 8-3
Pesos/Volumen / 8-3
Lubricantes recomendados y cantidades / 8-4
Número de identificación del vehículo (VIN) / 8-6Etiqueta de certificación del vehículo / 8-6
Etiqueta de características y presiones de losneumáticos / 8-7
Número de motor / 8-7
Marcado E / 8-7
8Características técnicas & Información para el consumidor

Características técnicas & Información para el consumidor
2
8

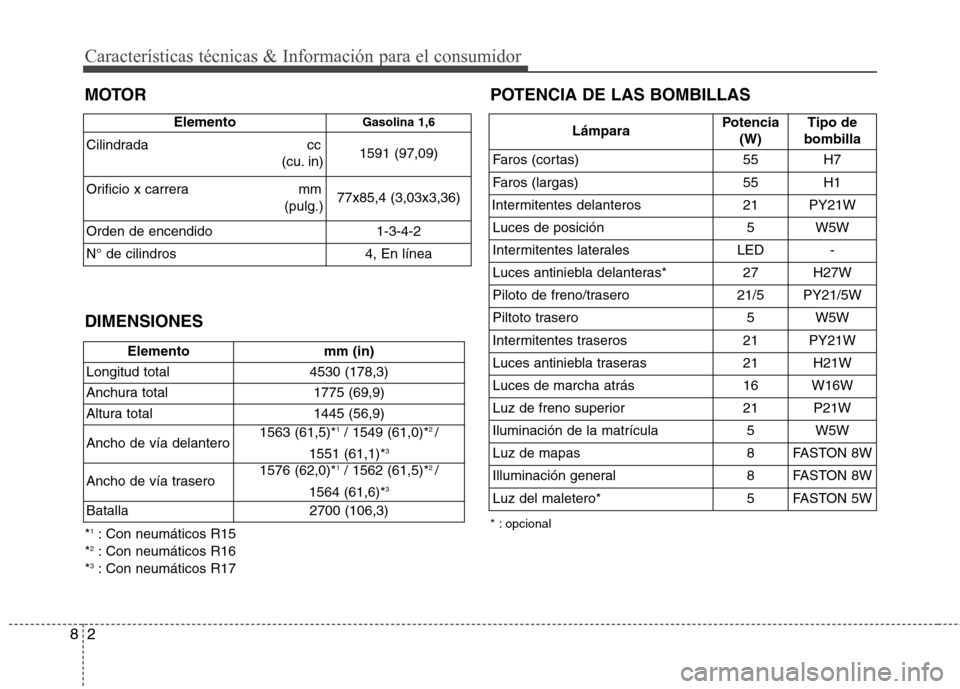

MOTOR DIMENSIONES POTENCIA DE LAS BOMBILLAS
* : opcional
Elemento mm (in)
Longitud total 4530 (178,3)
Anchura total 1775 (69,9)
Altura total 1445 (56,9) Ancho de vía delantero 1563 (61,5)*
1
/ 1549 (61,0)* 2
/
1551 (61,1)* 3
Ancho de vía trasero 1576 (62,0)*
1
/ 1562 (61,5)* 2
/
1564 (61,6)* 3
Batalla 2700 (106,3)
* 1
: Con neumáticos R15
* 2
: Con neumáticos R16
* 3
: Con neumáticos R17
LámparaPotencia
(W)Tipo de
bombilla
Faros (cortas)55H7
Faros (largas)55H1
Intermitentes delanteros21PY21W
Luces de posición5W5W
Intermitentes lateralesLED-
Luces antiniebla delanteras* 27H27W
Piloto de freno/trasero21/5PY21/5W
Piltoto trasero5W5W
Intermitentes traseros21PY21W
Luces antiniebla traseras21H21W
Luces de marcha atrás16W16W
Luz de freno superior21P21W
Iluminación de la matrícula5W5W
Luz de mapas8FASTON 8W
Illuminación general8FASTON 8W
Luz del maletero*5FASTON 5W
ElementoGasolina 1,6
Cilindrada cc (cu. in)
1591 (97,09)
Orificio x carrera mm (pulg.)
77x85,4 (3,03x3,36)
Orden de encendido
1-3-4-2
N° de cilindros
4, En línea

83
Características técnicas & Información para el consumidor

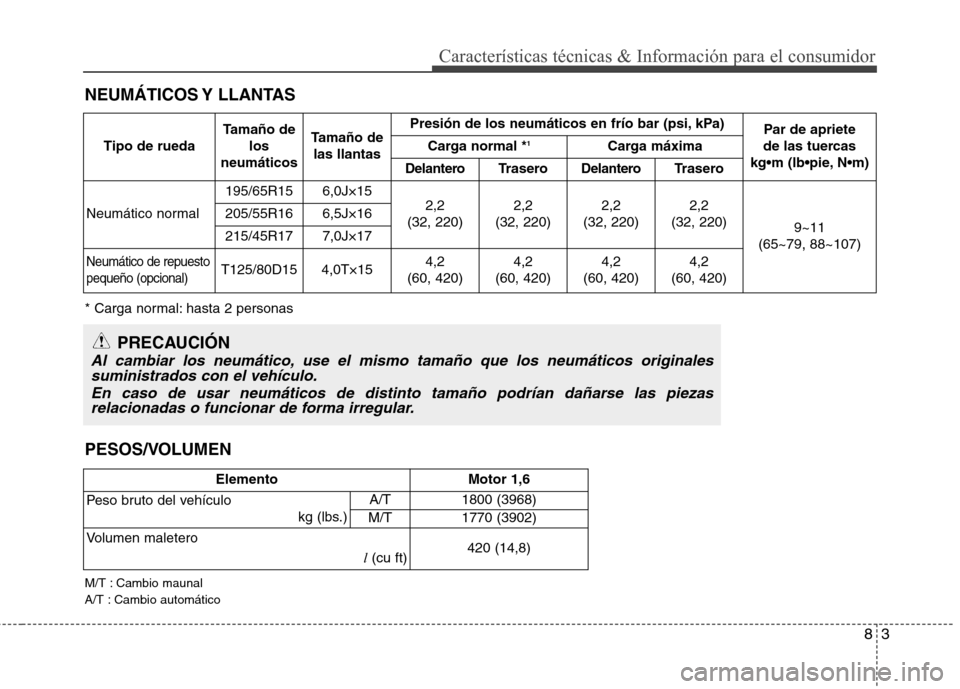

NEUMÁTICOS Y LLANTAS
* Carga normal: hasta 2 personas
PRECAUCIÓN
Al cambiar los neumático, use el mismo tamaño que los neumáticos originalessuministrados con el vehículo.
En caso de usar neumáticos de distinto tamaño podrían dañarse las piezasrelacionadas o funcionar de forma irregular.
Tipo de rueda Tamaño de
los
neumáticos Tamaño de
las llantas Presión de los neumáticos en frío bar (psi, kPa)
Par de apriete
de las tuercas
kg N
Carga normal *
1
Carga máxima
DelanteroTraseroDelanteroTrasero
Neumático normal 195/65R15 6,0J×15
2,2
(32, 220) 2,2
(32, 220) 2,2
(32, 220) 2,2
(32, 220) 9~11
(65~79, 88~107)
205/55R16 6,5J×16 215/45R17 7,0J×17
Neumático de repuesto pequeño (opcional) T125/80D15 4,0T×15
4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420)
PESOS/VOLUMEN
Elemento Motor 1,6
Peso bruto del vehículo kg (lbs.)A/T 1800 (3968)
M/T 1770 (3902)
Volumen maletero
l(cu ft)420 (14,8)
M/T : Cambio maunal
A/T : Cambio automático

Características técnicas & Información para el consumidor
8

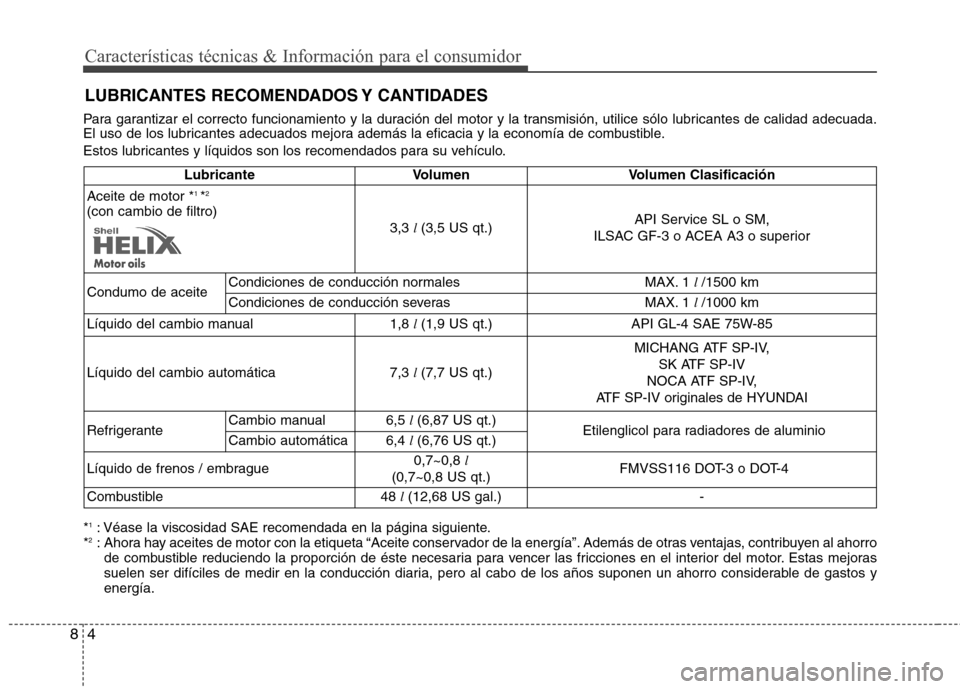

LUBRICANTES RECOMENDADOS Y CANTIDADES
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecua da.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Estos lubricantes y líquidos son los recomendados para su vehículo. * 1
: Véase la viscosidad SAE recomendada en la página siguiente.
* 2
: Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro
de combustible reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras
suelen ser difíciles de medir en la conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos yenergía. Lubricante Volumen Volumen Clasificación
Aceite de motor *
1
*2
(con cambio de filtro)
3,3 l (3,5 US qt.)API Service SL o SM,
ILSAC GF-3 o ACEA A3 o superior
Condumo de aceiteCondiciones de conducción normalesMAX. 1 l /1500 km
Condiciones de conducción severasMAX. 1 l /1000 km
Líquido del cambio manual 1,8
l (1,9 US qt.)
API GL-4 SAE 75W-85
Líquido del cambio automática 7,3
l (7,7 US qt.) MICHANG ATF SP-IV,
SK ATF SP-IV
NOCA ATF SP-IV,
ATF SP-IV originales de HYUNDAI
RefrigeranteCambio manual6,5 l (6,87 US qt.)Etilenglicol para radiadores de aluminio Cambio automática6,4 l (6,76 US qt.)
Líquido de frenos / embrague0,7~0,8 l
(0,7~0,8 US qt.)FMVSS116 DOT-3 o DOT-4
Combustible48 l (12,68 US gal.)-
4

85
Características técnicas & Información para el consumidor

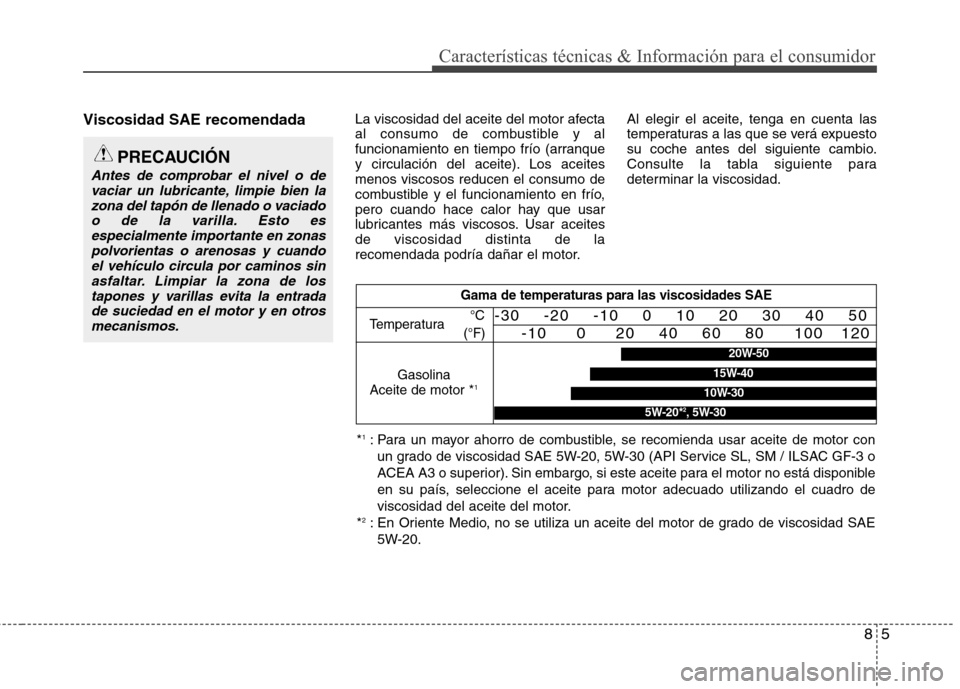

Viscosidad SAE recomendadaLa viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceitesmenos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceitesde viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado o de la varilla. Esto esespecialmente importante en zonas polvorientas o arenosas y cuando
el vehículo circula por caminos sinasfaltar. Limpiar la zona de lostapones y varillas evita la entradade suciedad en el motor y en otros
mecanismos.
* 1
: Para un mayor ahorro de combustible, se recomienda usar aceite de motor con
un grado de viscosidad SAE 5W-20, 5W-30 (API Service SL, SM / ILSAC GF-3 o
ACEA A3 o superior). Sin embargo, si este aceite para el motor no está disponible
en su país, seleccione el aceite para motor adecuado utilizando el cuadro de
viscosidad del aceite del motor.
* 2
: En Oriente Medio, no se utiliza un aceite del motor de grado de viscosidad SAE
5W-20.
Gama de temperaturas para las viscosidades SAE
Temperatura °C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Gasolina
Aceite de motor* 1
20W-50
10W-30
15W-40
5W-20*
2
, 5W-30

Características técnicas & Información para el consumidor
6
8

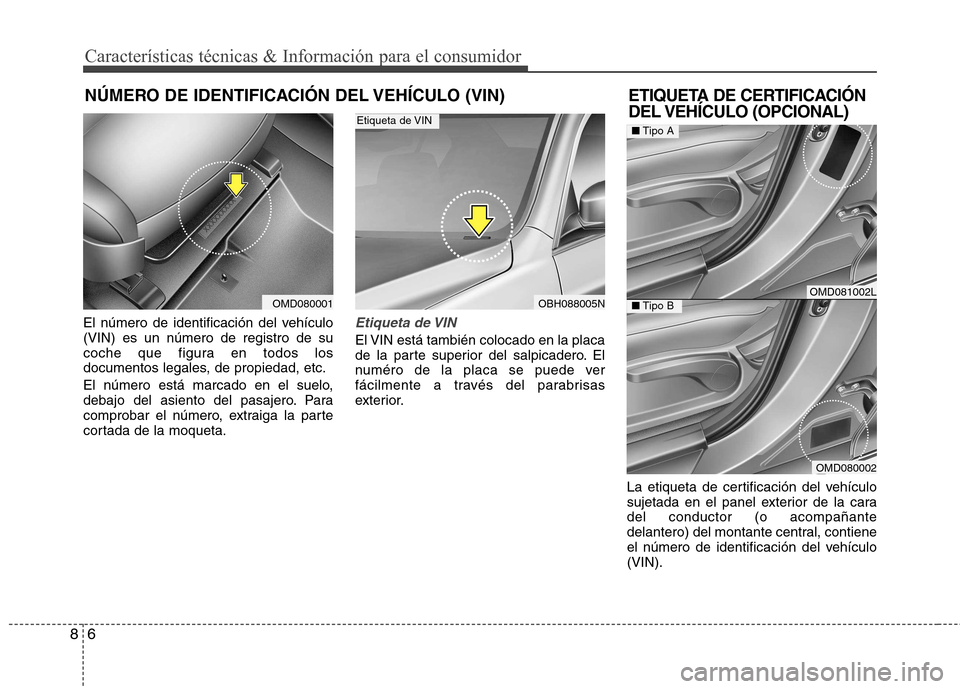

El número de identificación del vehículo (VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.
El número está marcado en el suelo,
debajo del asiento del pasajero. Para
comprobar el número, extraiga la parte
cortada de la moqueta.Etiqueta de VIN
El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.
La etiqueta de certificación del vehículo
sujetada en el panel exterior de la caradel conductor (o acompañante
delantero) del montante central, contiene
el número de identificación del vehículo(VIN).
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO (OPCIONAL)
OBH088005N
Etiqueta de VIN
OMD080001OMD081002L
OMD080002
■Tipo A
■Tipo B

87
Características técnicas & Información para el consumidor

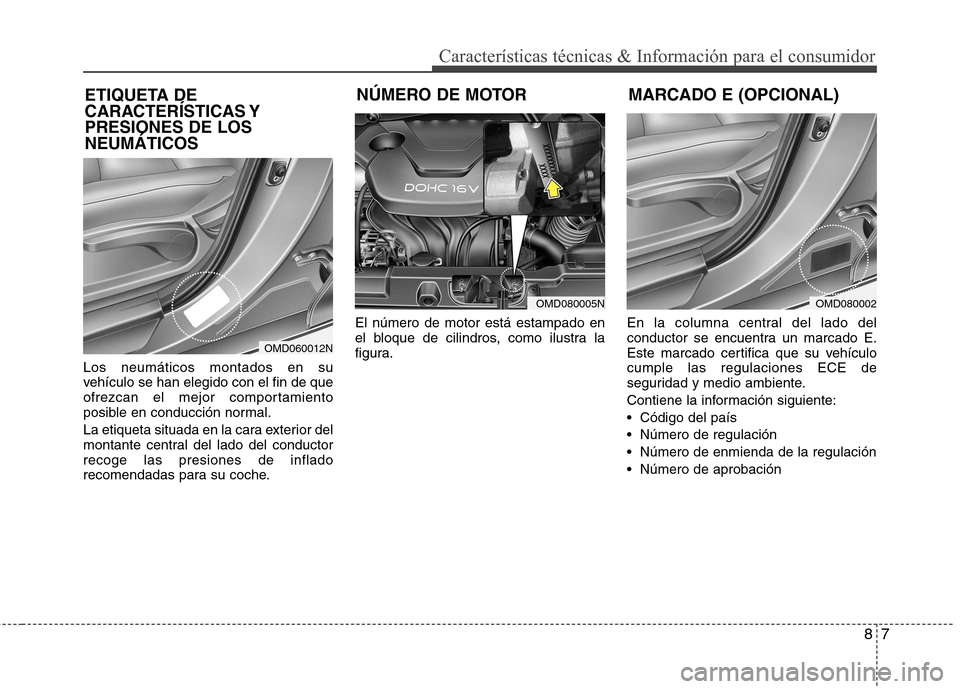

Los neumáticos montados en su
vehículo se han elegido con el fin de que
ofrezcan el mejor comportamiento
posible en conducción normal.
La etiqueta situada en la cara exterior del
montante central del lado del conductorrecoge las presiones de inflado
recomendadas para su coche.El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.
En la columna central del lado del
conductor se encuentra un marcado E.
Este marcado certifica que su vehículocumple las regulaciones ECE de
seguridad y medio ambiente.
Contiene la información siguiente:
Código del país
Número de regulación
Número de enmienda de la regulación
Número de aprobación
NÚMERO DE MOTOR
ETIQUETA DE
CARACTERÍSTICAS YPRESIONES DE LOSNEUMÁTICOS
OMD060012N MARCADO E (OPCIONAL)
OMD080002OMD080005N

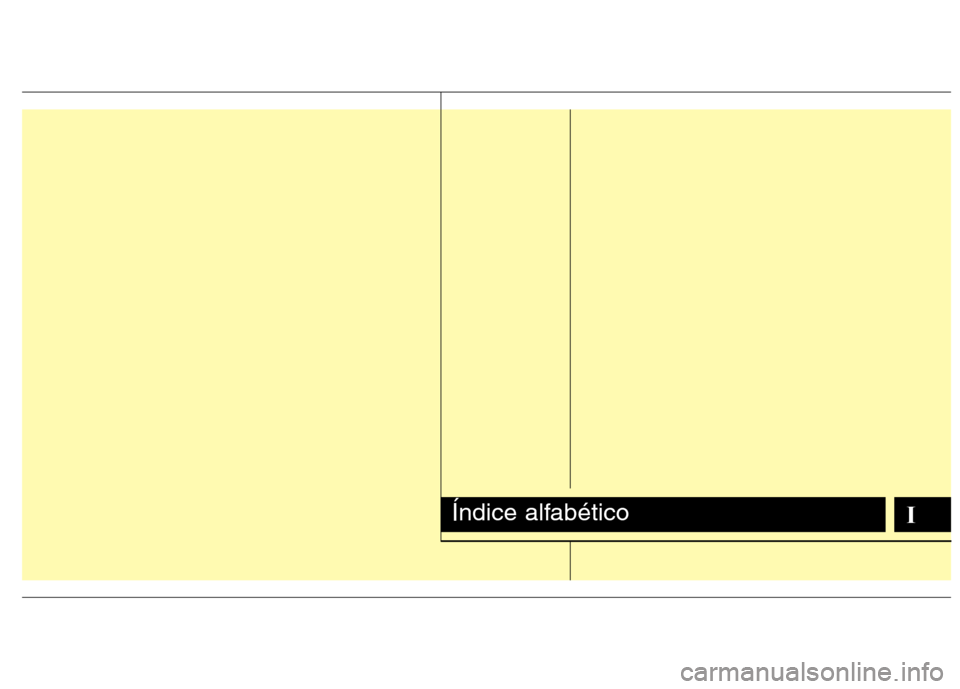

IÍndice alfabético

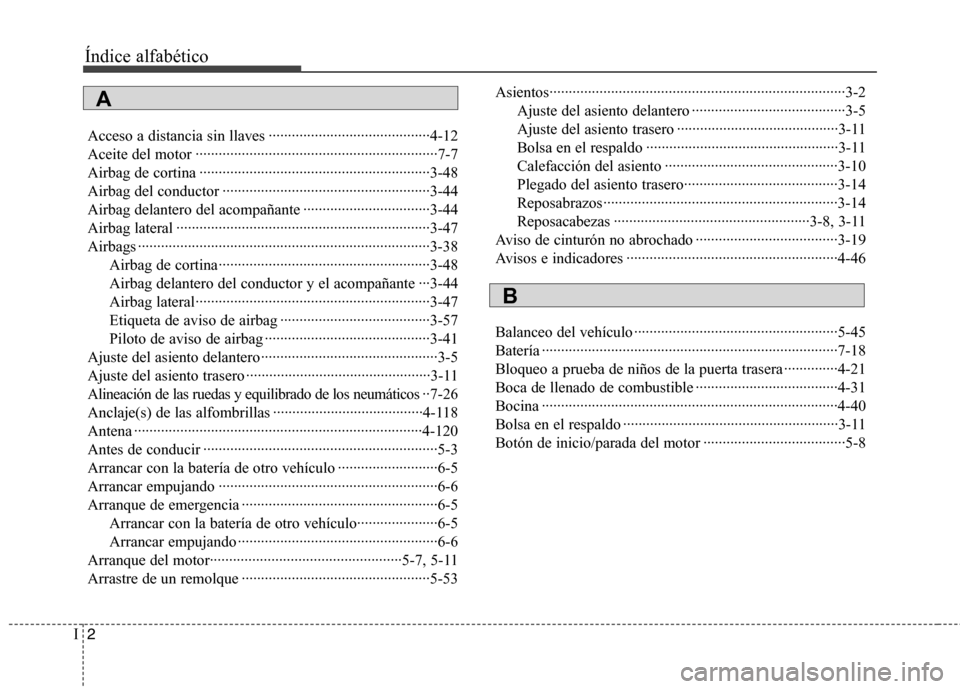

Índice alfabético
2
I
Acceso a distancia sin llaves ··········································4-12
Aceite del motor ·······························································7-7
Airbag de cortina ····························································3-48
Airbag del conductor ······················································3-44
Airbag delantero del acompañante ·································3-44
Airbag lateral ··································································3-47
Airbags ············································································3-38
Airbag de cortina·······················································3-48
Airbag delantero del conductor y el acompañante ···3-44
Airbag lateral·····························································3-47
Etiqueta de aviso de airbag ·······································3-57
Piloto de aviso de airbag ···········································3-41
Ajuste del asiento delantero ··············································3-5
Ajuste del asiento trasero ················································3-11Alineación de las ruedas y equilibrado de los neumáticos ··7-26
Anclaje(s) de las alfombrillas ·······································4-118
Antena ···········································································4-120
Antes de conducir ·····························································5-3
Arrancar con la batería de otro vehículo ··························6-5
Arrancar empujando ·························································6-6
Arranque de emergencia ···················································6-5 Arrancar con la batería de otro vehículo·····················6-5
Arrancar empujando ····················································6-6
Arranque del motor··················································5-7, 5-11
Arrastre de un remolque ·················································5-53 Asientos·············································································3-2
Ajuste del asiento delantero ········································3-5
Ajuste del asiento trasero ··········································3-11
Bolsa en el respaldo ··················································3-11
Calefacción del asiento ·············································3-10
Plegado del asiento trasero········································3-14
Reposabrazos·····························································3-14
Reposacabezas ···················································3-8, 3-11
Aviso de cinturón no abrochado ·····································3-19
Avisos e indicadores ·······················································4-46
Balanceo del vehículo ·····················································5-45
Batería ·············································································7-18
Bloqueo a prueba de niños de la puerta trasera ··············4-21
Boca de llenado de combustible ·····································4-31
Bocina ·············································································4-40
Bolsa en el respaldo ························································3-11
Botón de inicio/parada del motor ·····································5-8
