Hyundai Elantra 2012 Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
72
4

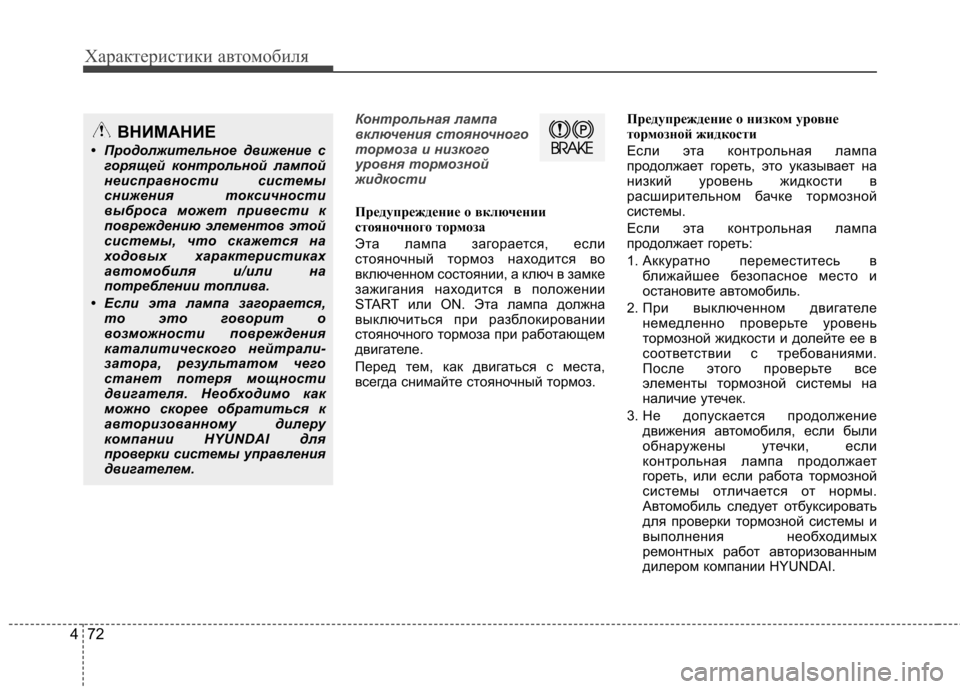

Контрольная лампа
включения стояночного
тормоза и низкого
уровня тормозной
жидкости
Предупреждение о включении
стояночного тормоза
Эта лампа загорается, если
стояночный тормоз находится во
включенном состоянии, а ключ в замке
зажигания находится в положении
START или ON. Эта лампа должна
выключиться при разблокировании
стояночного тормоза при работающем
двигателе.
Перед тем, как двигаться с места,
всегда снимайте стояночный тормоз. Предупреждение о низком уровне
тормозной жидкости
Если эта контрольная лампа
продолжает гореть, это указывает на
низкий уровень жидкости в
расширительном бачке тормозной
системы.
Если эта контрольная лампа
продолжает гореть:
1. Аккуратно переместитесь в
ближайшее безопасное место и
остановите автомобиль.
2. При выключенном двигателе немедленно проверьте уровень
тормозной жидкости и долейте ее в
соответствии с требованиями.
После этого проверьте все
элементы тормозной системы на
наличие утечек.
3. Не допускается продолжение движения автомобиля, если были
обнаружены утечки, если
контрольная лампа продолжает
гореть, или если работа тормозной
системы отличается от нормы.
Автомобиль следует отбуксировать
для проверки тормозной системы и
выполнения необходимых
ремонтных работ авторизованным
дилером компании HYUNDAI.
ВНИМАНИЕ
• Продолжительное движение с горящей контрольной лампой
неисправности системы
снижения токсичности
выброса может привести к
повреждению элементов этой
системы, что скажется на
ходовых характеристиках
автомобиля и/или на
потреблении топлива.
• Если эта лампа загорается, то это говорит о
возможности повреждения
каталитического нейтрали-
затора, результатом чего
станет потеря мощности
двигателя. Необходимо как
можно скорее обратиться к
авторизованному дилеру
компании HYUNDAI для
проверки системы управления
двигателем.

473
Характеристики автомобиля

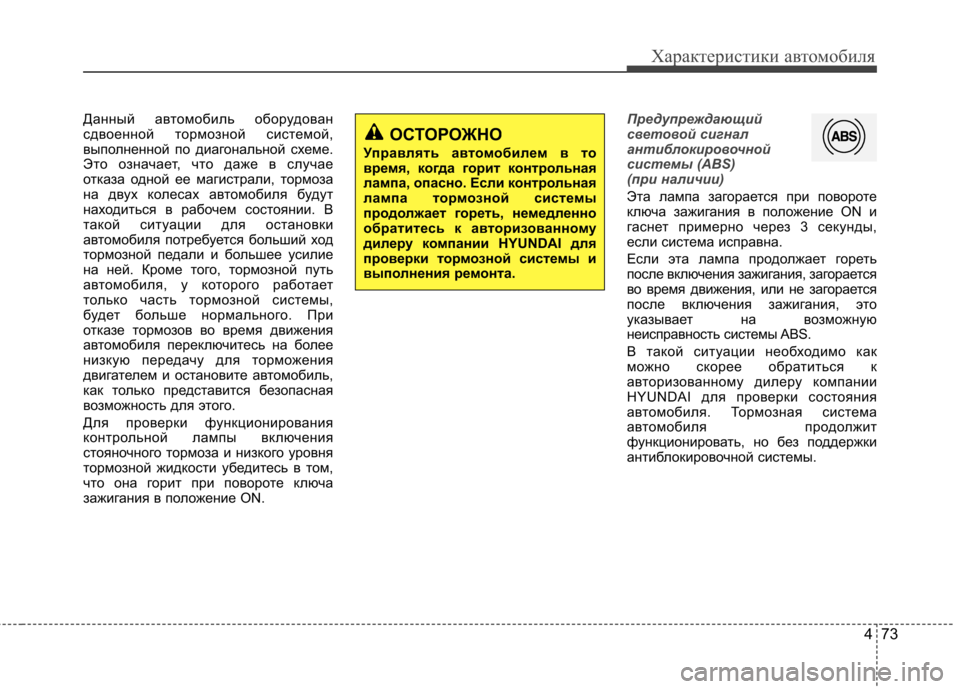

Данный автомобиль оборудован
сдвоенной тормозной системой,
выполненной по диагональной схеме.
Это означает, что даже в случае
отказа одной ее магистрали, тормоза
на двух колесах автомобиля будут
находиться в рабочем состоянии. В
такой ситуации для остановки
автомобиля потребуется больший ход
тормозной педали и большее усилие
на ней. Кроме того, тормозной путь
автомобиля, у которого работает
только часть тормозной системы,
будет больше нормального. При
отказе тормозов во время движения
автомобиля переключитесь на более
низкую передачу для торможения
двигателем и остановите автомобиль,
как только представится безопасная
возможность для этого.
Для проверки функционирования
контрольной лампы включения
стояночного тормоза и низкого уровня
тормозной жидкости убедитесь в том,
что она горит при повороте ключа
зажигания в положение ON.Предупреждающий
световой сигнал
антиблокировочной
системы (ABS)
(при наличии)
Эта лампа загорается при повороте
ключа зажигания в положение ON и
гаснет примерно через 3 секунды,
если система исправна.
Если эта лампа продолжает гореть
после включения зажигания, загорается
во время движения, или не загорается
после включения зажигания, это
указывает на возможную
неисправность системы ABS.
В такой ситуации необходимо как
можно скорее обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
автомобиля. Тормозная система
автомобиля продолжит
функционировать, но без поддержки
антиблокировочной системы.
ОСТОРОЖНО
Управлять а втомобилем в то
время, когда горит контрольная
лампа, опасно. Если контрольная
лампа тормозной системы
продолжает гореть, немедленно
обратитесь к авторизованному
дилеру компании HYUNDAI для
проверки тормозной системы и
выполнения ремонта.

Характеристики автомобиля
74
4

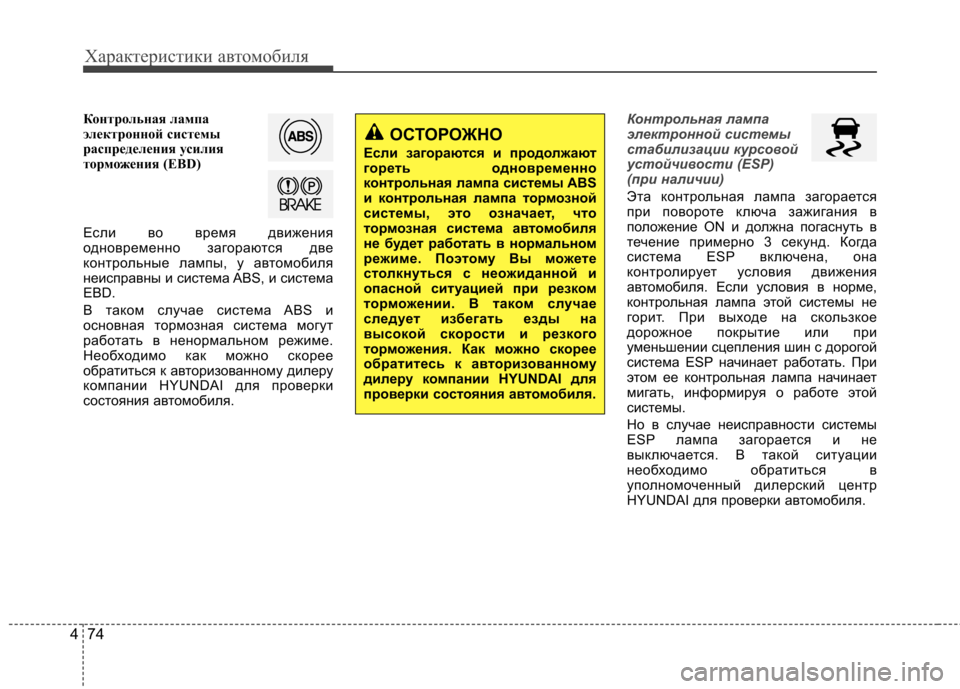

Контрольная лампа
электронной системы
распределения усилия
торможения (EBD)
Если во время движения
одновременно загораются две
контрольные лампы, у автомобиля
неисправны и система ABS, и система
EBD.
В таком случае система ABS и
основная тормозная система могут
работать в ненормальном режиме.
Необходимо как можно скорее
обратиться к авторизованному дилеру
компании HYUNDAI для проверки
состояния автомобиля.Контрольная лампа
электронной системы
стабилизации курсовой
устойчивости (ESP)
(при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Когда
система ESP включена, она
контролирует условия движения
автомобиля. Если условия в норме,
контрольная лампа этой системы не
горит. При выходе на скользкое
дорожное покрытие или при
уменьшении сцепления шин с дорогой
система ESP начинает работать. При
этом ее контрольная лампа начинает
мигать, информируя о работе этой
системы.
Но в случае неисправности системы
ESP лампа загорается и не
выключается. В такой ситуации
необходимо обратиться в
уполномоченный дилерский центр
HYUNDAI для проверки автомобиля.
ОСТОРОЖНО
Если загораются и продолжают
гореть одновременно
контрольная лампа системы ABS
и контрольная лампа то рмозной
системы, это означает, что
тормозная система а втомобиля
не будет работать в нормальном
режиме. П оэтому Вы можете
столкнуться с неожиданной и
опасной ситуацией при резком
тормож ении. В таком случае
следует избегать езды на
высокой скорости и резкого
тормож ения. Как можно скорее
обратитесь к авторизованному
дилеру компании HYUNDAI для
проверки состояния а втомобиля.

475
Характеристики автомобиля

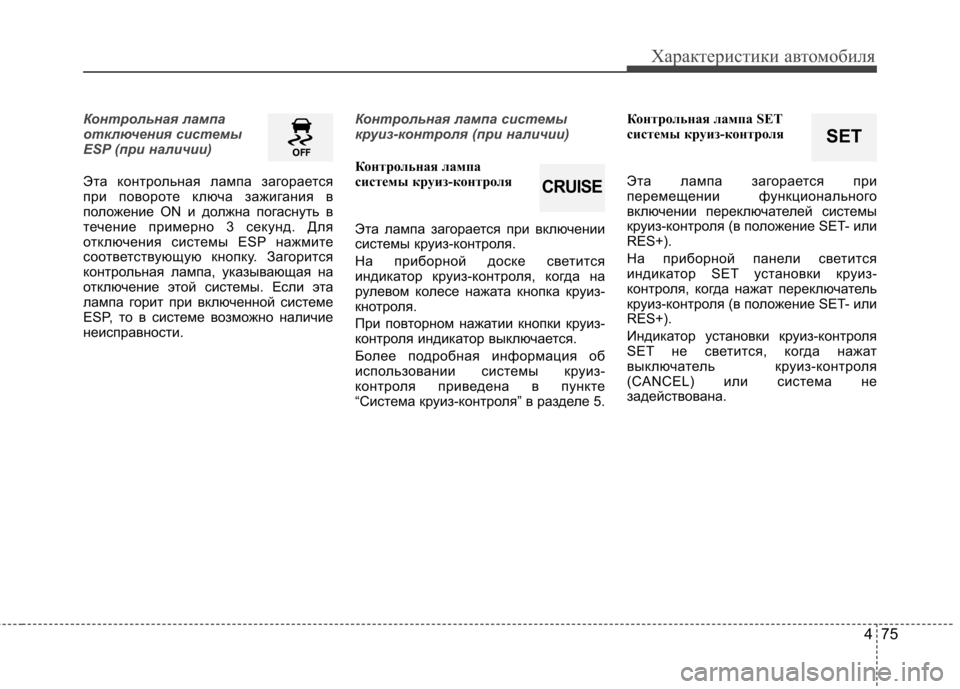

Контрольная лампа
отключения системы
ESP (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Для
отключения системы ESP нажмите
соответствующую кнопку. Загорится
контрольная лампа, указывающая на
отключение этой системы. Если эта
лампа горит при включенной системе
ESP, то в системе возможно наличие
неисправности.
Контрольная лампа системы
круиз-контроля (при наличии)
Контрольная лампа
системы круиз-контроля
Эта лампа загорается при включении
системы круиз-контроля.
На приборной доске светится
индикатор круиз-контроля, когда на
рулевом колесе нажата кнопка круиз-
кнотроля.
При повторном нажатии кнопки круиз-
контроля индикатор выключается.
Более подробная информация об
использовании системы круиз-
контроля приведена в пункте
“Система круиз-контроля” в разделе 5.Контрольная лампа SET
системы круиз-контроля
Эта лампа загорается при
перемещении функционального
включении переключателей системы
круиз-контроля (в положение SET- или
RES+).
На приборной панели светится
индикатор SET установки круиз-
контроля, когда нажат переключатель
круиз-контроля (в положение SET- или
RES+).
Индикатор установки круиз-контроля
SET не светится, когда нажат
выключатель круиз-контроля
(CANCEL) или система не
задействована.
CRUISE
SET

Характеристики автомобиля
76
4

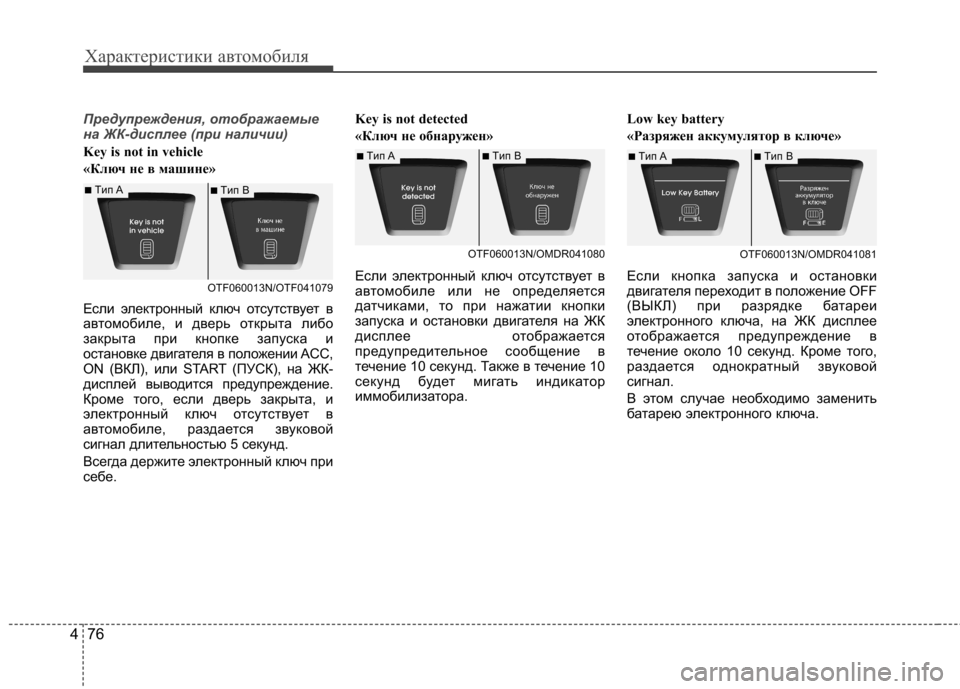

Предупреждения, отображаемые
на ЖК-дисплее (при наличии)
Key is not in vehicle
«Ключ не в машине»
Если электронный ключ отсутствует в
автомобиле, и дверь открыта либо
закрыта при кнопке запуска и
остановке двигателя в положении ACC,
ON (ВКЛ), или START (ПУСК), на ЖК-
дисплей выводится предупреждение.
Кроме того, если дверь закрыта, и
электронный ключ отсутствует в
автомобиле, раздается звуковой
сигнал длительностью 5 секунд.
Всегда держите электронный ключ при
себе. Key is not detected
«Ключ не обна
ружен»
Если электронный ключ отсутствует в
автомобиле или не определяется
датчиками, то при нажатии кнопки
запуска и остановки двигателя на ЖК
дисплее отображается
предупредительное сообщение в
течение 10 секунд. Также в течение 10
секунд будет мигать индикатор
иммобилизатора. Low key battery
«Разряжен аккумулятор в ключе»
Если кнопка запуска и остановки
двигателя переходит в положение OFF
(ВЫКЛ) при разрядке батареи
электронного ключа, на ЖК дисплее
отображается предупреждение в
течение около 10 секунд. Кроме того,
раздается однократный звуковой
сигнал.
В этом случае необходимо заменить
батарею электронного ключа.■
Tип A■ Tип В
OTF060013N/OMDR041081■ Tип A■ Tип В
OTF060013N/OMDR041080
■ Tип A■Tип В
OTF060013N/OTF041079

477
Характеристики автомобиля
Press brake pedal to start engine
(Automatic transaxle)
«Нажмите тормоз для запуска дв.
(Автоматическая коробка
переключения передач)»
Если кнопка запуска и остановки
двигателя переходит в положение
ACC дважды в результате
многократного нажатия этой кнопки
без нажатия педали тормоза, на ЖК
дисплее в течение 10 секунд
отображается данное сообщение. Оно
указывает, что необходимо выжать
педаль тормоза, чтобы запустить
двигатель.Press clutch pedal to start engine
(Manual transaxle)
«Нажмите сцепления для запуска дв.
(ручная коробка переключения
передач)»
Если кнопку ENGINE START/ STOP
повернуть в положение ACC, дважды
подряд нажав на кнопку без
выжимания педали сцепления, на ЖК
дисплее в течение 10 секунд будет
светиться предупреждение,
указывающее, что перед запуском
двигателя нужно нажать педаль
сцепления.
Shift to "P" position
(Automatic transaxle)
«Переведите селектор в положение “P”
(Автоматическая коробка
переключения передач)»
При попытке отключить двигатель,
когда рычаг переключения передач не
приведен в положение P (Парковка),
кнопка запуска и остановки двигателя
переходит в положение ACC. При
повторном нажатии кнопки она
переключается в положение ON (ВКЛ).
На ЖК дисплее в течение 10 секунд
отображается сообщение,
указывающее, что необходимо нажать
кнопку запуска и остановки двигателя,
установив рычаг переключения
передач в положение P (Парковка),
чтобы отключить двигатель.
Кроме того, в течение 10 секунд будет
подаваться звуковой сигнал. (при
наличии)
■
Tип A■ Tип В
OTF060013N/OMDR041083■ Tип A■ Tип В
OTF060013N/OMDR041087■ Tип A■Tип В
OTF060013N/OMDR041082

Характеристики автомобиля
78
4

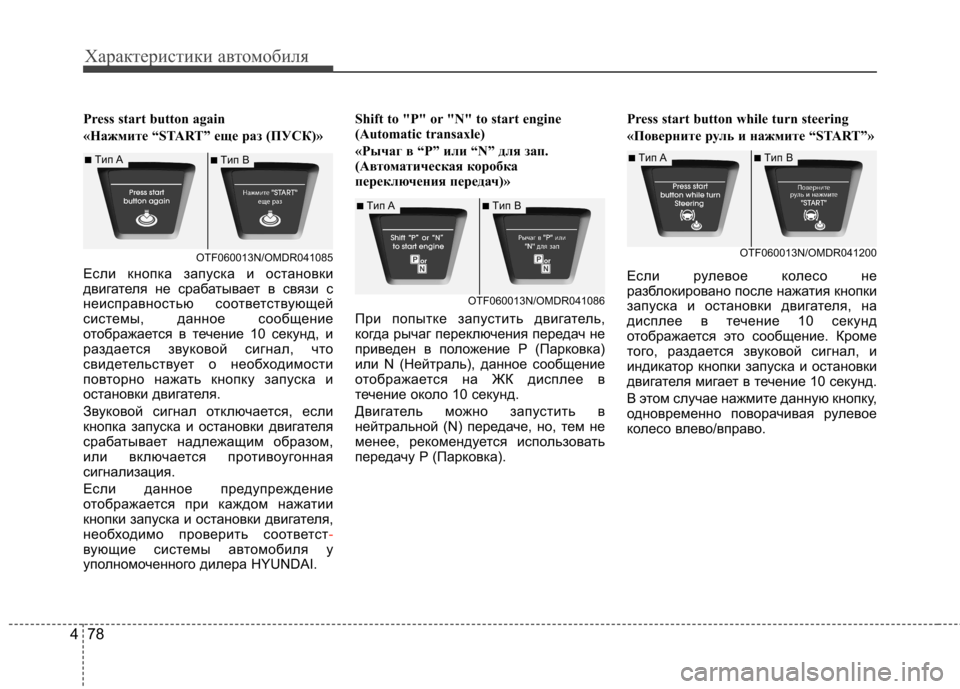

Press start button again
«Нажмите “START” еще раз (ПУСК)»
Если кнопка запуска и остановки
двигателя не срабатывает в связи с
неисправностью соответствующей
системы, данное сообщение
отображается в течение 10 секунд, и
раздается звуковой сигнал, что
свидетельствует о необходимости
повторно нажать кнопку запуска и
остановки двигателя.
Звуковой сигнал отключается, если
кнопка запуска и остановки двигателя
срабатывает надлежащим образом,
или включается противоугонная
сигнализация.
Если данное предупреждение
отображается при каждом нажатии
кнопки запуска и остановки двигателя,
необходимо проверить соответст
-вующие системы автомобиля у
уполномоченного дилера HYUNDAI. Shift to "P" or "N" to start engine
(Automatic transaxle)
«Рычаг в “P” или “N” для зап.
(Автоматическая коробка
переключения передач)»
При попытке запустить двигатель,
когда рычаг переключения передач не
приведен в положение P (Парковка)
или N (Нейтраль), данное сообщение
отображается на ЖК дисплее в
течение около 10 секунд.
Двигатель можно запустить в
нейтральной (N) передаче, но, тем не
менее, рекомендуется использовать
передачу P (Парковка).
Press start button while turn steering
«Поверните руль и нажмите “START”»
Если рулевое колесо не
разблокировано после нажатия кнопки
запуска и остановки двигателя, на
дисплее в течение 10 секунд
отображается это сообщение. Кроме
того, раздается звуковой сигнал, и
индикатор кнопки запуска и остановки
двигателя мигает в течение 10 секунд.
В этом случае нажмите данную кнопку,
одновременно поворачивая рулевое
колесо влево/вправо.
■
Tип A■Tип В
OTF060013N/OMDR041085
■ Tип A■ Tип В
OTF060013N/OMDR041086
■ Tип A■ Tип В
OTF060013N/OMDR041200

479
Характеристики автомобиля
Check steering wheel lock
«Проверьте блокировку руля»
Если рулевое колесо не
заблокировано после переключения
кнопки запуска и остановки двигателя
в положение OFF (ВЫКЛ), на дисплее
в течение 10 секунд отображается это
сообщение. Кроме того, раздается
звуковой сигнал длительностью 3
секунды, и индикатор кнопки запуска и
остановки двигателя мигает в течение
10 секунд.Please press start button with smart key
«Нажмите “START” вместе с ключом
“START” Руль разблокирован»
Если нажать кнопку ENGINE START/
STOP (запуск/глушение двигателя),
когда светится предупреждение “Key
is not detected” (ключ не обнаружен),
на ЖК-дисплее в течение 10 секунд
будет светиться предупреждение
“Please press the start button with smart
key” (нажать кнопку запуска при
наличии электронного ключа). Также в
течение 10 секунд будет мигать
индикатор иммобилизатора.Check stop lamp fuse
«Проверьте предохранитель
лампы стоп сигнала»
Когда предохранитель стоп-сигнала
отключен, на ЖК-дисплее в течение 10
секунд светится предупреждение.
Заменить предохранитель новым.
Если это невозможно, вы можете
запустить двигатель, нажимая кнопку
ENGINE START/STOP
(запуск/глушение двигателя) в течение
10 секунд в режиме ACC.
■
Tип A■Tип В
OTF060013N/OMDR041201■ Tип A■ Tип В
OTF060013N/OMDR041084■ Tип A■ Tип В
OTF060013N/OMDR040198

Характеристики автомобиля
80
4
Система задней парковки помогает
водителю во время движения задним
ходом путем включения зуммера при
обнаружении любого предмета на
расстоянии 120 см (47 дюймов) от
задней части автомобиля. Эта система
является вспомогательной. Она не
снимает с водителя необходимость
проявлять повышенную осторожность
и внимание. Радиус действия системы
и набор предметов, которые могут
быть ей обнаружены, ограничены. При
движении задним ходом необходимо
всегда проявлять максимальную
внимательность так, как если бы
автомобиль не был оборудован
системой задней парковки. Работа системы задней
парковки
Условия работы
• Эта система включается при
движении задним ходом при
включенном зажигании.
• Радиус действия работающей системы задней парковки составляет
примерно 120 см (47 дюймов).
• При обнаружении более двух предметов одновременно первым
будет опознан тот, который
расположен ближе.
Типы предупреждающих звуковых
сигналов
• При наличии предмета нарасстоянии 120 - 81 см (47 - 32
дюйма) от заднего бампера:
Прерывистый сигнал зуммера.
• При наличии предмета на расстоянии 80 - 41 см (31 - 16
дюймов) от заднего бампера:
Увеличение частоты прерывистого
сигнала зуммера.
• При наличии предмета на расстоянии менее 40 см (15
дюймов) от заднего бампера:
Постоянный сигнал зуммера.

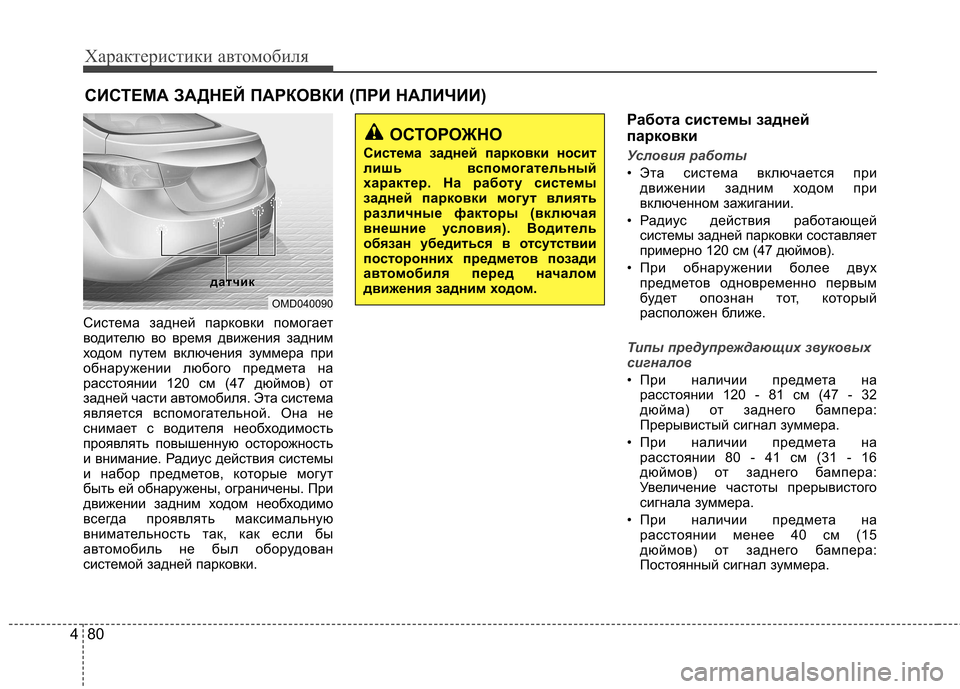

СИСТЕМА ЗАДНЕЙ ПАРКОВКИ (ПРИ НАЛИЧИИ)
OMD040090
дaтчикдaтчик
ОСТОРОЖНО
Система задней парковки носит
лишь вспомогательный
характер. На работу системы
задней парковки могут влиять
различные факторы (включая
внешние условия). Водитель
обязан убедиться в отсутствии
посторонних предметов позади
автом обиля перед началом
движения задним ходом.

481
Характеристики автомобиля

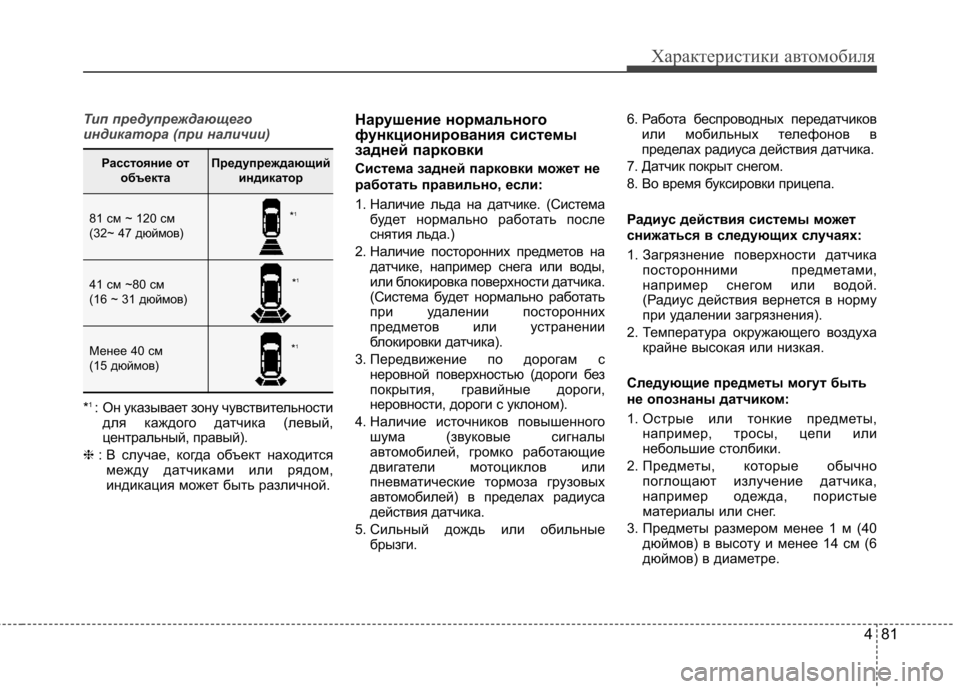

Тип предупреждающего
индикатора (при наличии)
*1
: Он указывает зону чувствительности
для каждого датчика (левый,
центральный, правый).
❈ : В случае, когда объект находится
между датчиками или рядом,
индикация может быть различной. Нарушение нормального
функционирования системы
задней парковки
Система задней парковки
может не
работать правильно, если:
1. Наличие льда на датчике. (Система будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на датчике, например снега или воды,
или блокировка поверхности датчика.
(Система будет нормально работать
при удалении посторонних
предметов или устранении
блокировки датчика).
3. Передвижение по дорогам с неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного шума (звуковые сигналы
автомобилей, громко работающие
двигатели мотоциклов или
пневматические тормоза грузовых
автомобилей) в пределах радиуса
действия датчика.
5. Сильный дождь или обильные брызги. 6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.
Радиус действия системы может
снижаться в следующих случаях:
1. Загрязнение поверхности датчика посторонними предметами,
например снегом или водой.
(Радиус действия вернется в норму
при удалении загрязнения).
2. Температура окружающего воздуха крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы, например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40 дюймов) в высоту и менее 14 см (6
дюймов) в диаметре.
Расстояние от объектаПредупреждающий индикатор
81 см ~ 120 см
(32~ 47 дюймов)
41 см ~80 см
(16 ~ 31 дюймов)
Менее 40 см
(15 дюймов)
*1
* 1
* 1
