Hyundai Elantra 2013 Manuel du propriétaire (in French)

469
Équipements de votre véhicule

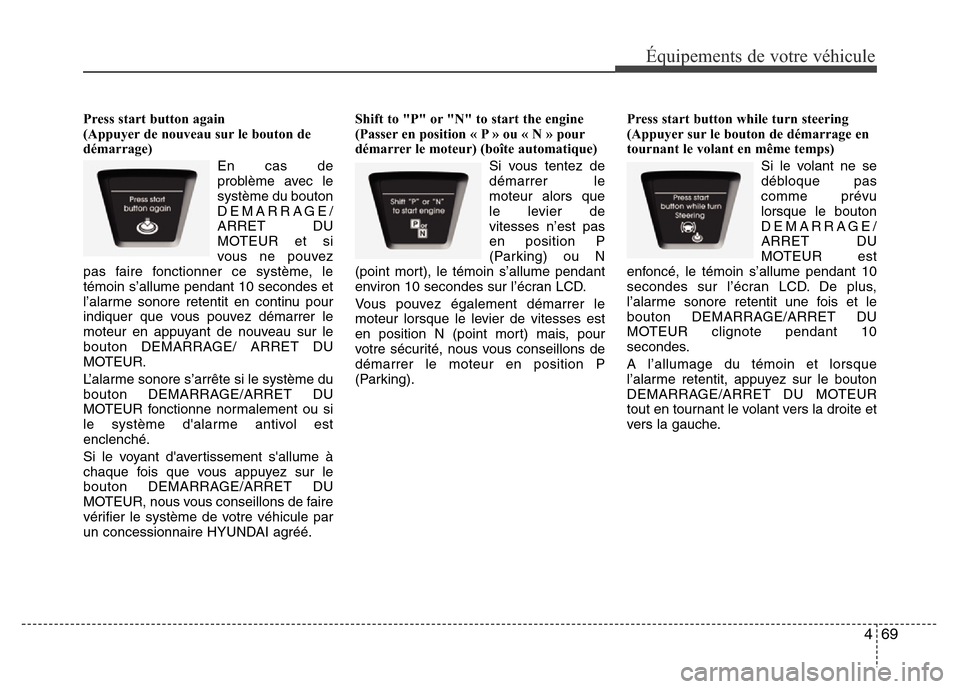

Press start button again
(Appuyer de nouveau sur le bouton de
démarrage)
En cas de
problème avec le
système du bouton
DEMARRAGE/
ARRET DU
MOTEUR et si
vous ne pouvez
pas faire fonctionner ce système, le
témoin s’allume pendant 10 secondes et
l’alarme sonore retentit en continu pour
indiquer que vous pouvez démarrer le
moteur en appuyant de nouveau sur le
bouton DEMARRAGE/ ARRET DU
MOTEUR.
L’alarme sonore s’arrête si le système du
bouton DEMARRAGE/ARRET DU
MOTEUR fonctionne normalement ou si
le système d'alarme antivol est
enclenché.
Si le voyant d'avertissement s'allume à
chaque fois que vous appuyez sur le
bouton DEMARRAGE/ARRET DU
MOTEUR, nous vous conseillons de faire
vérifier le système de votre véhicule par
un concessionnaire HYUNDAI agréé.Shift to "P" or "N" to start the engine
(Passer en position « P » ou « N » pour
démarrer le moteur) (boîte automatique)
Si vous tentez de
démarrer le
moteur alors que
le levier de
vitesses n’est pas
en position P
(Parking) ou N
(point mort), le témoin s’allume pendant
environ 10 secondes sur l’écran LCD.
Vous pouvez également démarrer le
moteur lorsque le levier de vitesses est
en position N (point mort) mais, pour
votre sécurité, nous vous conseillons de
démarrer le moteur en position P
(Parking).Press start button while turn steering
(Appuyer sur le bouton de démarrage en
tournant le volant en même temps)
Si le volant ne se
débloque pas
comme prévu
lorsque le bouton
DEMARRAGE/
ARRET DU
MOTEUR est
enfoncé, le témoin s’allume pendant 10
secondes sur l’écran LCD. De plus,
l’alarme sonore retentit une fois et le
bouton DEMARRAGE/ARRET DU
MOTEUR clignote pendant 10
secondes.
A l’allumage du témoin et lorsque
l’alarme retentit, appuyez sur le bouton
DEMARRAGE/ARRET DU MOTEUR
tout en tournant le volant vers la droite et
vers la gauche.

Équipements de votre véhicule
70 4

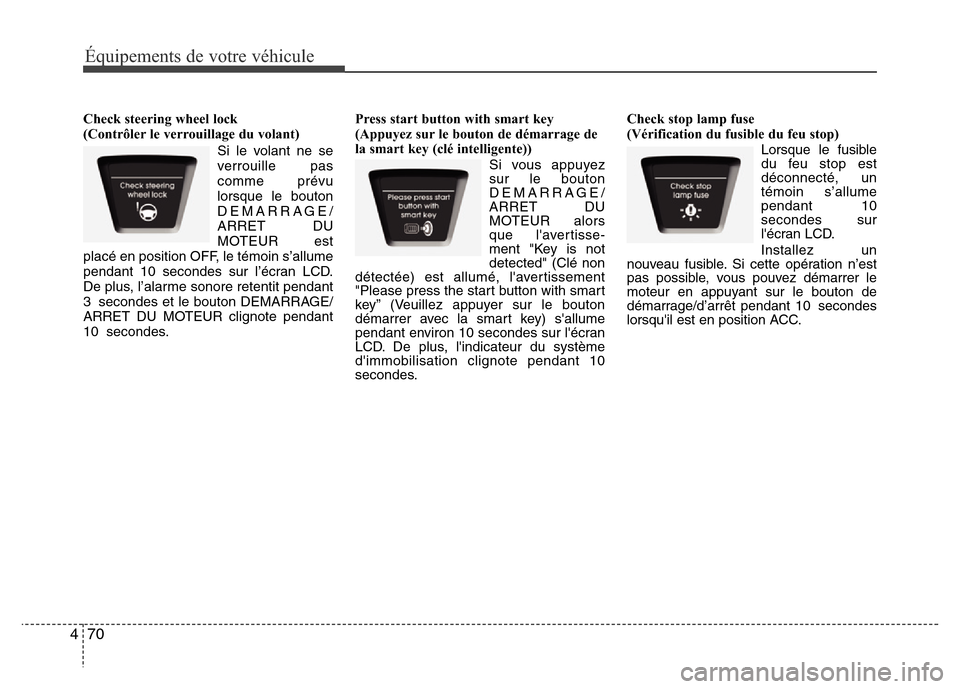

Check steering wheel lock
(Contrôler le verrouillage du volant)
Si le volant ne se
verrouille pas
comme prévu
lorsque le bouton
DEMARRAGE/
ARRET DU
MOTEUR est
placé en position OFF, le témoin s’allume
pendant 10 secondes sur l’écran LCD.
De plus, l’alarme sonore retentit pendant
3 secondes et le bouton DEMARRAGE/
ARRET DU MOTEUR clignote pendant
10 secondes.Press start button with smart key
(Appuyez sur le bouton de démarrage de
la smart key (clé intelligente))
Si vous appuyez
sur le bouton
DEMARRAGE/
ARRET DU
MOTEUR alors
que l'avertisse-
ment "Key is not
detected" (Clé non
détectée) est allumé, l'avertissement
"Please press the start button with smart
key” (Veuillez appuyer sur le bouton
démarrer avec la smart key) s'allume
pendant environ 10 secondes sur l'écran
LCD. De plus, l'indicateur du système
d'immobilisation clignote pendant 10
secondes.Check stop lamp fuse
(Vérification du fusible du feu stop)
Lorsque le fusible
du feu stop est
déconnecté, un
témoin s’allume
pendant 10
secondes sur
l'écran LCD.
Installez un
nouveau fusible. Si cette opération n’est
pas possible, vous pouvez démarrer le
moteur en appuyant sur le bouton de
démarrage/d’arrêt pendant 10 secondes
lorsqu'il est en position ACC.

471
Équipements de votre véhicule

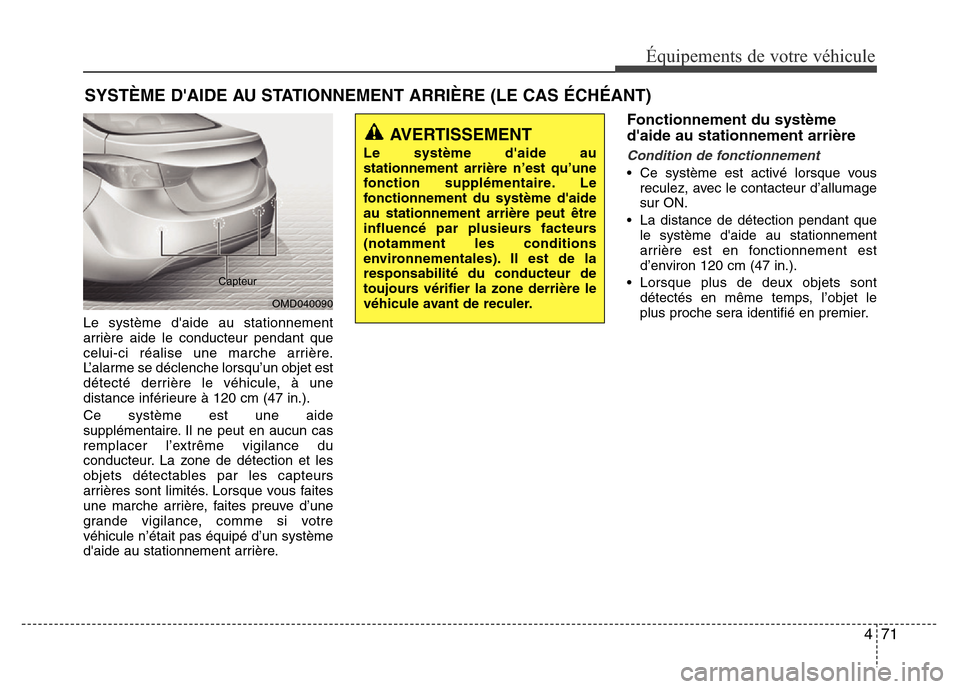

Le système d'aide au stationnement
arrière aide le conducteur pendant que
celui-ci réalise une marche arrière.
L’alarme se déclenche lorsqu’un objet est
détecté derrière le véhicule, à une
distance inférieure à 120 cm (47 in.).
Ce système est une aide
supplémentaire. Il ne peut en aucun cas
remplacer l’extrême vigilance du
conducteur. La zone de détection et les
objets détectables par les capteurs
arrières sont limités. Lorsque vous faites
une marche arrière, faites preuve d’une
grande vigilance, comme si votre
véhicule n’était pas équipé d’un système
d'aide au stationnement arrière.
Fonctionnement du système
d'aide au stationnement arrière
Condition de fonctionnement
• Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage
sur ON.
• La distance de détection pendant que
le système d'aide au stationnement
arrière est en fonctionnement est
d’environ 120 cm (47 in.).
• Lorsque plus de deux objets sont
détectés en même temps, l’objet le
plus proche sera identifié en premier.
SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au
stationnement arrière n’est qu’une
fonction supplémentaire. Le
fonctionnement du système d'aide
au stationnement arrière peut être
influencé par plusieurs facteurs
(notamment les conditions
environnementales). Il est de la
responsabilité du conducteur de
toujours vérifier la zone derrière le
véhicule avant de reculer.
OMD040090 Capteur

Équipements de votre véhicule
72 4

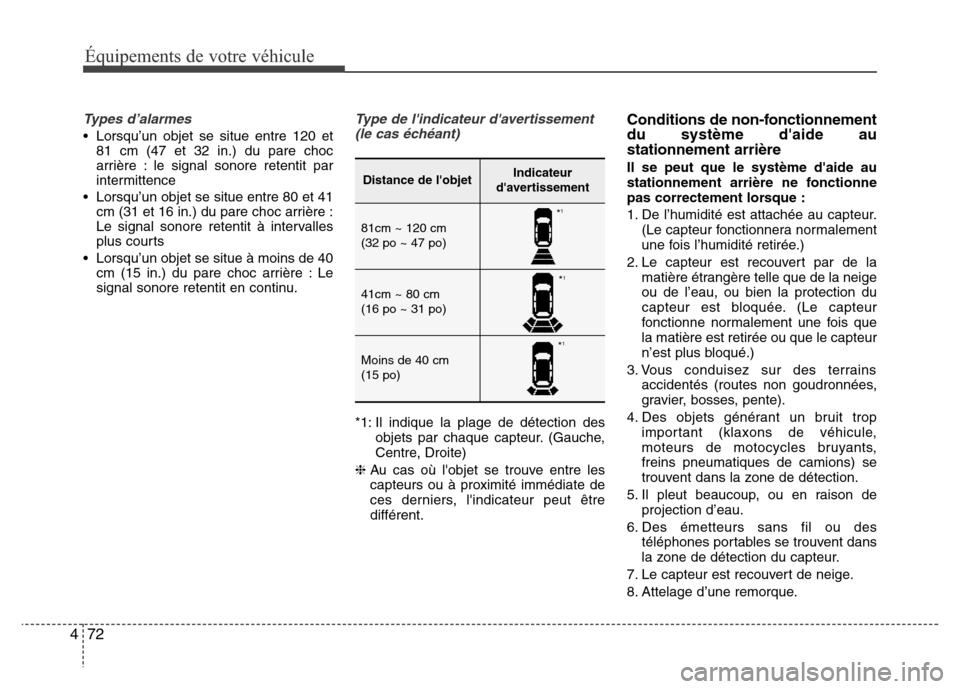

Types d’alarmes
• Lorsqu’un objet se situe entre 120 et
81 cm (47 et 32 in.) du pare choc
arrière : le signal sonore retentit par
intermittence
• Lorsqu’un objet se situe entre 80 et 41
cm (31 et 16 in.) du pare choc arrière :
Le signal sonore retentit à intervalles
plus courts
• Lorsqu’un objet se situe à moins de 40
cm (15 in.) du pare choc arrière : Le
signal sonore retentit en continu.
Type de l'indicateur d'avertissement
(le cas échéant)
*1: Il indique la plage de détection des
objets par chaque capteur. (Gauche,
Centre, Droite)
❈Au cas où l'objet se trouve entre les
capteurs ou à proximité immédiate de
ces derniers, l'indicateur peut être
différent.
Conditions de non-fonctionnement
du système d'aide au
stationnement arrière
Il se peut que le système d'aide au
stationnement arrière ne fonctionne
pas correctement lorsque :
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la
matière étrangère telle que de la neige
ou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois que
la matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains
accidentés (routes non goudronnées,
gravier, bosses, pente).
4. Des objets générant un bruit trop
important (klaxons de véhicule,
moteurs de motocycles bruyants,
freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de
projection d’eau.
6. Des émetteurs sans fil ou des
téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque.Distance de l'objetIndicateur
d'avertissement
81cm ~ 120 cm
(32 po ~ 47 po)
41cm ~ 80 cm
(16 po ~ 31 po)
Moins de 40 cm
(15 po)
*1
*1
*1

473
Équipements de votre véhicule
La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert de
matière étrangère telle que de la neige
ou de l’eau. (Le capteur détectera une
zone aussi vaste que précédemment
une fois la matière retirée.)
2. La température de l’air extérieur est
extrêmement chaude ou froide.
Il se peut que les objets suivants ne
soient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des
cordes, des chaînes ou des petits
poteaux.
2. Des objets qui tendent à absorber la
fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à 1
m (40 in.) de hauteur et à 14 cm (6 in.)
de diamètre.Précautions à prendre avec le
système d'aide au stationnement
arrière
• Il se peut que d'aide au stationnement
arrière ne retentisse pas normalement
en fonction de la vitesse et des formes
des objets détectés.
• Le système d'aide au stationnement
arrière peut présenter des
dysfonctionnements si la hauteur du
pare choc ou l’installation du capteur
sur le pare choc ont été modifiées ou
endommagées. Les équipements ou
accessoires n’ayant pas été montés en
usine peuvent également nuire aux
performances du capteur.
• Il se peut que le capteur ne
reconnaisse pas les objets à moins de
40 cm (15 in.) du capteur, ou alors qu’il
détecte une distance inexacte.
Précautions d’usage.
• Lorsque le capteur est gelé ou
partiellement couvert de neige, de
saletés ou d’eau, le capteur peut être
inopérant jusqu’à ce que les résidus
soient retirés à l’aide d’un chiffon doux.
• Ne poussez pas, ne grattez pas et ne
tapez pas sur le capteur. Vous
risqueriez de l’endommager.
✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.

Équipements de votre véhicule
74 4

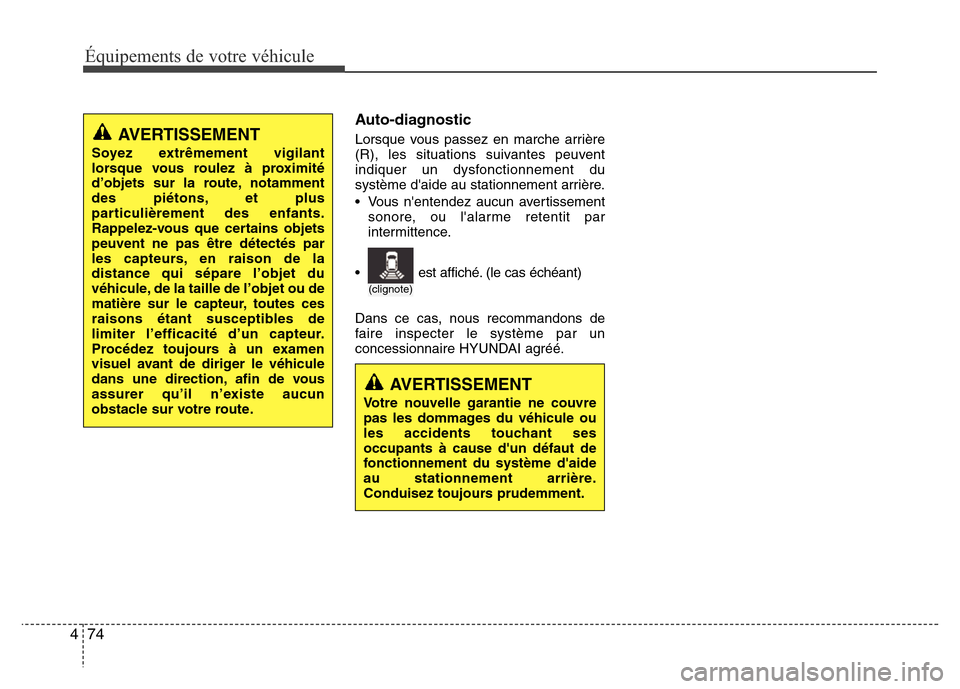

Auto-diagnostic
Lorsque vous passez en marche arrière
(R), les situations suivantes peuvent
indiquer un dysfonctionnement du
système d'aide au stationnement arrière.
• Vous n'entendez aucun avertissement
sonore, ou l'alarme retentit par
intermittence.
Dans ce cas, nous recommandons de
faire inspecter le système par un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus
particulièrement des enfants.
Rappelez-vous que certains objets
peuvent ne pas être détectés par
les capteurs, en raison de la
distance qui sépare l’objet du
véhicule, de la taille de l’objet ou de
matière sur le capteur, toutes ces
raisons étant susceptibles de
limiter l’efficacité d’un capteur.
Procédez toujours à un examen
visuel avant de diriger le véhicule
dans une direction, afin de vous
assurer qu’il n’existe aucun
obstacle sur votre route.
AVERTISSEMENT
Votre nouvelle garantie ne couvre
pas les dommages du véhicule ou
les accidents touchant ses
occupants à cause d'un défaut de
fonctionnement du système d'aide
au stationnement arrière.
Conduisez toujours prudemment.
• est affiché. (le cas échéant)
(clignote)

475
Équipements de votre véhicule

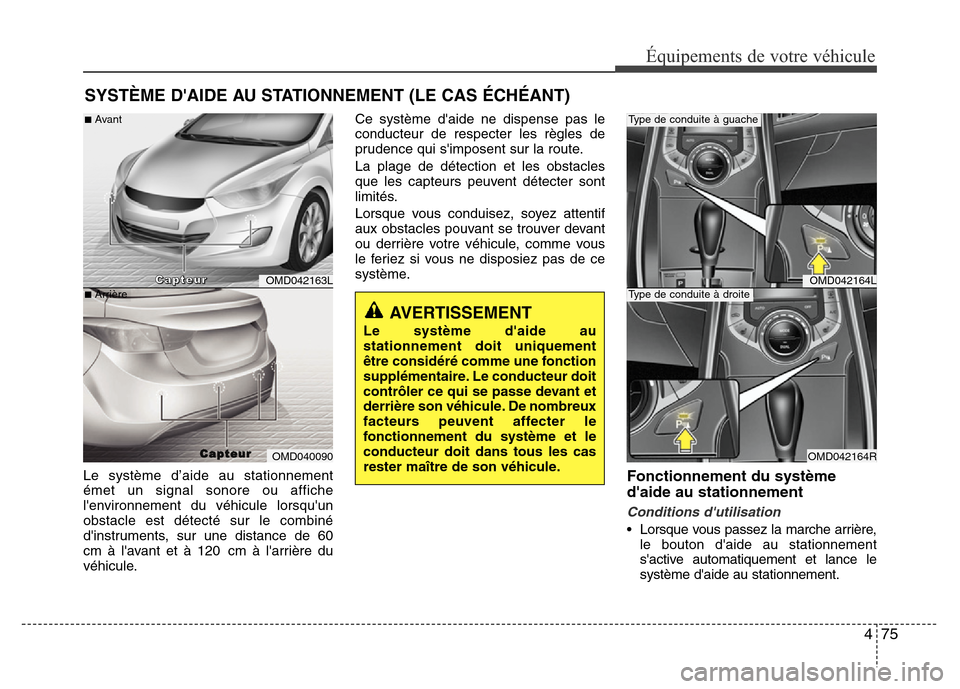

Le système d’aide au stationnement
émet un signal sonore ou affiche
l'environnement du véhicule lorsqu'un
obstacle est détecté sur le combiné
d'instruments, sur une distance de 60
cm à l'avant et à 120 cm à l'arrière du
véhicule.Ce système d'aide ne dispense pas le
conducteur de respecter les règles de
prudence qui s'imposent sur la route.
La plage de détection et les obstacles
que les capteurs peuvent détecter sont
limités.
Lorsque vous conduisez, soyez attentif
aux obstacles pouvant se trouver devant
ou derrière votre véhicule, comme vous
le feriez si vous ne disposiez pas de ce
système.Fonctionnement du système
d'aide au stationnement
Conditions d'utilisation
• Lorsque vous passez la marche arrière,
le bouton d'aide au stationnement
s'active automatiquement et lance le
système d'aide au stationnement.
SYSTÈME D'AIDE AU STATIONNEMENT (LE CAS ÉCHÉANT)
AVERTISSEMENT
Le système d'aide au
stationnement doit uniquement
être considéré comme une fonction
supplémentaire. Le conducteur doit
contrôler ce qui se passe devant et
derrière son véhicule. De nombreux
facteurs peuvent affecter le
fonctionnement du système et le
conducteur doit dans tous les cas
rester maître de son véhicule.
OMD042163L
OMD040090
■Avant
■ArrièreC C
a a
p p
t t
e e
u u
r r
C C
a a
p p
t t
e e
u u
r r
OMD042164L
OMD042164R
Type de conduite

Équipements de votre véhicule
76 4
Il se désactive automatiquement dès
que vous passez une autre vitesse et
que vous roulez à plus de 10 km/h.
• Vous pouvez désactiver le système
d'aide au stationnement en appuyant
sur le bouton.
• La plage de détection est de 60 cm en
marche avant à moins de 10 km/h.
• Lorsque le système détecte
simultanément au moins deux
obstacles, le plus proche est identifié
en premier.
✽REMARQUE
Le système peut ne pas fonctionner,
même s'il est activé, si la distance entre
le véhicule et l'objet est déjà inférieure à
environ 25 cm.
Type de témoin d'avertissement et de témoin sonore: avec une alarme sonore
: sans alarme sonore
Distance par rapport
à l'objetTémoin d'avertissement
Alarme sonore
Marche avantMarche arrière
120cm~61cm
Avant---
Arrière-L'alarme retentit de
façon intermittente
60cm~31cm
AvantL'alarme retentit de
façon rapprochée
Arrière-L'alarme retentit de
façon rapprochée
30cm
AvantL'alarme retentit de
façon continue
Arrière-L'alarme retentit de
façon continue
✽REMARQUE
• L'alarme sonore et le témoin d'avertissement réels peuvent être différents de ceux
de l'illustration suivant les objets et l'état du capteur.
• Ne lavez pas le capteur du véhicule avec de l'eau à haute pression.

477
Équipements de votre véhicule

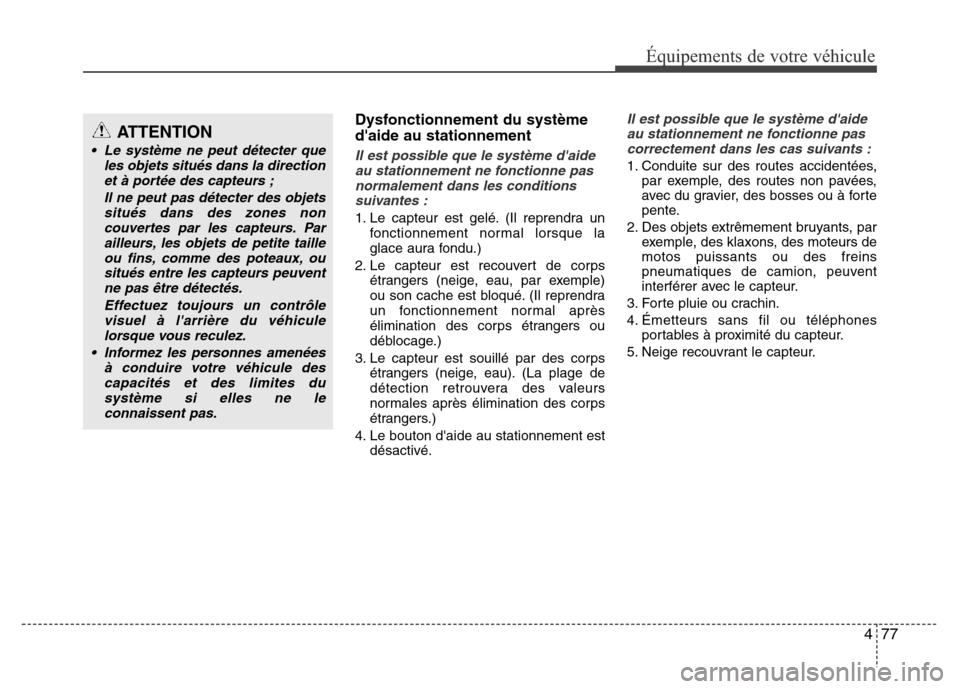

Dysfonctionnement du système
d'aide au stationnement
Il est possible que le système d'aide
au stationnement ne fonctionne pas
normalement dans les conditions
suivantes :
1. Le capteur est gelé. (Il reprendra un
fonctionnement normal lorsque la
glace aura fondu.)
2. Le capteur est recouvert de corps
étrangers (neige, eau, par exemple)
ou son cache est bloqué. (Il reprendra
un fonctionnement normal après
élimination des corps étrangers ou
déblocage.)
3. Le capteur est souillé par des corps
étrangers (neige, eau). (La plage de
détection retrouvera des valeurs
normales après élimination des corps
étrangers.)
4. Le bouton d'aide au stationnement est
désactivé.
Il est possible que le système d'aide
au stationnement ne fonctionne pas
correctement dans les cas suivants :
1. Conduite sur des routes accidentées,
par exemple, des routes non pavées,
avec du gravier, des bosses ou à forte
pente.
2. Des objets extrêmement bruyants, par
exemple, des klaxons, des moteurs de
motos puissants ou des freins
pneumatiques de camion, peuvent
interférer avec le capteur.
3. Forte pluie ou crachin.
4. Émetteurs sans fil ou téléphones
portables à proximité du capteur.
5. Neige recouvrant le capteur.
ATTENTION
• Le système ne peut détecter que
les objets situés dans la direction
et à portée des capteurs ;
Il ne peut pas détecter des objets
situés dans des zones non
couvertes par les capteurs. Par
ailleurs, les objets de petite taille
ou fins, comme des poteaux, ou
situés entre les capteurs peuvent
ne pas être détectés.
Effectuez toujours un contrôle
visuel à l'arrière du véhicule
lorsque vous reculez.
• Informez les personnes amenées
à conduire votre véhicule des
capacités et des limites du
système si elles ne le
connaissent pas.

Équipements de votre véhicule
78 4
La plage de détection peut être
réduite dans les cas suivants :
1. La température de l'air extérieur est
extrêmement élevée ou faible.
2. Objets non détectables de moins d'1 m
et de moins de 14 cm de diamètre.
Il est possible que le capteur ne
détecte pas les obstacles suivants :
1. Objets pointus ou fins, comme les
cordes, chaînes et petits poteaux.
2. Objets ayant tendance à " absorber "
la fréquence du capteur, comme les
vêtements, les matières spongieuses
ou la neige.
✽REMARQUE
1. L'alarme ne sonnera peut-être pas de
façon séquentielle selon la vitesse et la
forme des obstacles détectés.
2. Le système d'aide au stationnement
risque de ne pas fonctionner
correctement si la hauteur du pare-
chocs ou l'installation du capteur a été
modifiée. Les équipements ou
accessoires qui n'ont pas été installés
en usine peuvent également affecter
les performances du capteur.
3. Il est possible que le capteur ne
reconnaisse pas les obstacles qui se
situent à moins de 30 cm ou qu'il
n'évalue pas correctement la distance.
Ce système doit être utilisé avec
prudence.
4. Lorsque le capteur est gelé ou qu'il est
souillé par de la neige ou de l'eau, il
est possible qu'il ne fonctionne pas
tant que les corps étrangers n'ont pas
été éliminés à l'aide d'un chiffon
doux.
5. Ne pas pousser, rayer ou taper sur le
capteur avec un objet dur susceptible
d'endommager sa surface. Cela
pourrait détériorer le capteur.
✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.
