Hyundai Elantra 2013 Manuel du propriétaire (in French)

499
Équipements de votre véhicule

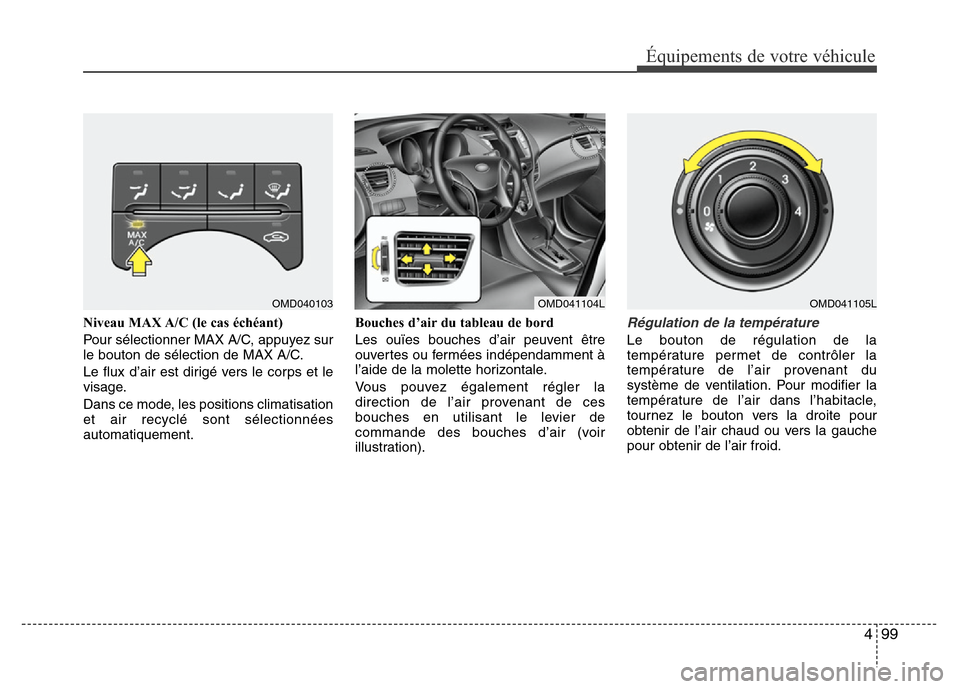

Niveau MAX A/C (le cas échéant)
Pour sélectionner MAX A/C, appuyez sur
le bouton de sélection de MAX A/C.
Le flux d’air est dirigé vers le corps et le
visage.
Dans ce mode, les positions climatisation
et air recyclé sont sélectionnées
automatiquement.Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).Régulation de la température
Le bouton de régulation de la
température permet de contrôler la
température de l’air provenant du
système de ventilation. Pour modifier la
température de l’air dans l’habitacle,
tournez le bouton vers la droite pour
obtenir de l’air chaud ou vers la gauche
pour obtenir de l’air froid.
OMD040103OMD041104LOMD041105L

Équipements de votre véhicule
100 4

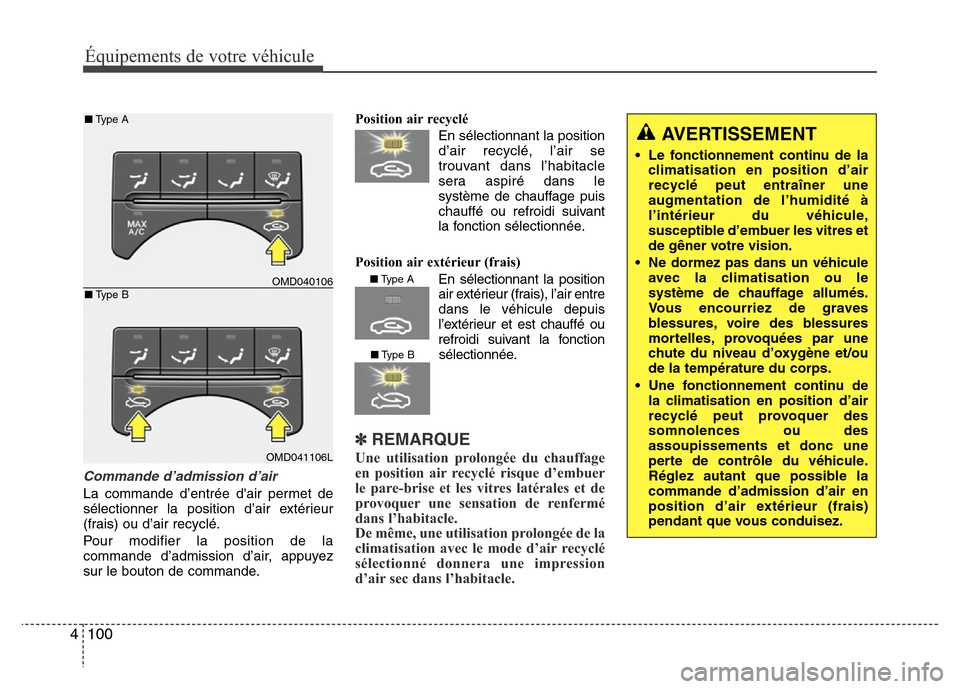

Commande d’admission d’air
La commande d’entrée d'air permet de
sélectionner la position d’air extérieur
(frais) ou d’air recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la position
air extérieur (frais), l’air entre
dans le véhicule depuis
l’extérieur et est chauffé ou
refroidi suivant la fonction
sélectionnée.
✽REMARQUE
Une utilisation prolongée du chauffage
en position air recyclé risque d’embuer
le pare-brise et les vitres latérales et de
provoquer une sensation de renfermé
dans l’habitacle.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.
OMD040106
OMD041106L
■Type A
■Type B
■Type A
■Type B
AVERTISSEMENT
• Le fonctionnement continu de la
climatisation en position d’air
recyclé peut entraîner une
augmentation de l’humidité à
l’intérieur du véhicule,
susceptible d’embuer les vitres et
de gêner votre vision.
• Ne dormez pas dans un véhicule
avec la climatisation ou le
système de chauffage allumés.
Vous encourriez de graves
blessures, voire des blessures
mortelles, provoquées par une
chute du niveau d’oxygène et/ou
de la température du corps.
• Une fonctionnement continu de
la climatisation en position d’air
recyclé peut provoquer des
somnolences ou des
assoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible la
commande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.

4 101
Équipements de votre véhicule

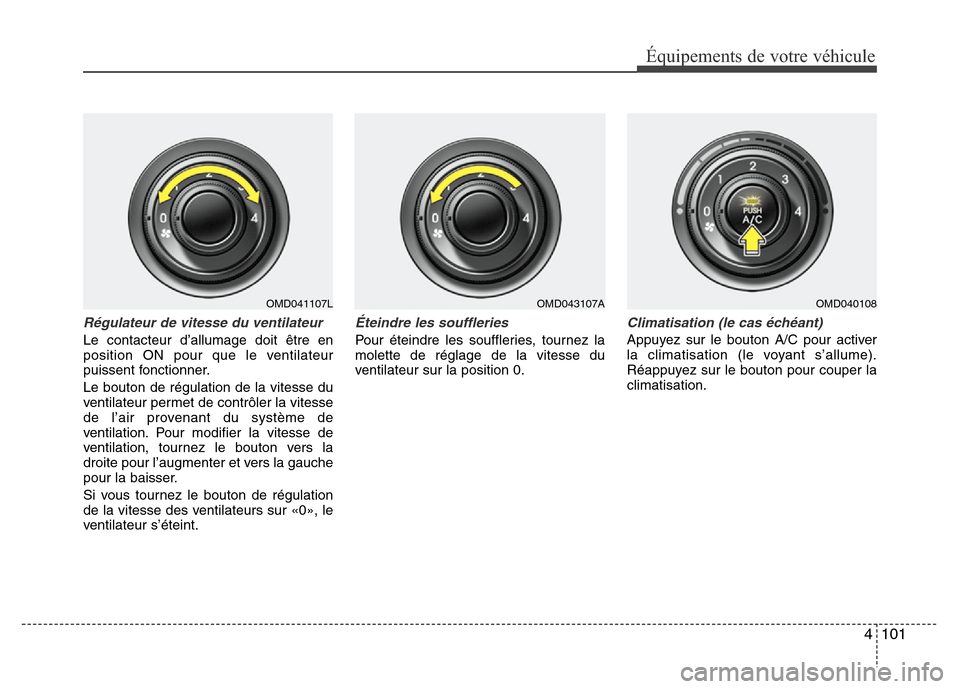

Régulateur de vitesse du ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner.
Le bouton de régulation de la vitesse du
ventilateur permet de contrôler la vitesse
de l’air provenant du système de
ventilation. Pour modifier la vitesse de
ventilation, tournez le bouton vers la
droite pour l’augmenter et vers la gauche
pour la baisser.
Si vous tournez le bouton de régulation
de la vitesse des ventilateurs sur «0», le
ventilateur s’éteint.
Éteindre les souffleries
Pour éteindre les souffleries, tournez la
molette de réglage de la vitesse du
ventilateur sur la position 0.
Climatisation (le cas échéant)
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper la
climatisation.
OMD041107LOMD043107AOMD040108

Équipements de votre véhicule
102 4
Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
5. Si vous souhaitez activer l’air sec,
allumez la climatisation (le cas
échéant).
• Si le pare-brise est embué, réglez le
système sur la position ou .Conseils d’utilisation
• Pour empêcher la poussière ou les
fumées désagréables de pénétrer
dans le véhicule via le système de
ventilation, réglez provisoirement la
commande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
• L’air du système de
chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
• Afin d’éviter que de la condensation se
forme à l’intérieur du pare-brise, réglez
la commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,
allumez la climatisation puis
positionnez le régulateur de
température sur la température
souhaitée.
Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
sont remplis du fluide réfrigérant R-134a
respectueux de l'environnement.
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position ( ).
3. Réglez la commande d’arrivée d’air en
position d’air extérieur ou en position
d’air recyclé.
4. Réglez la commande de vitesse du
ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.

4 103
Équipements de votre véhicule

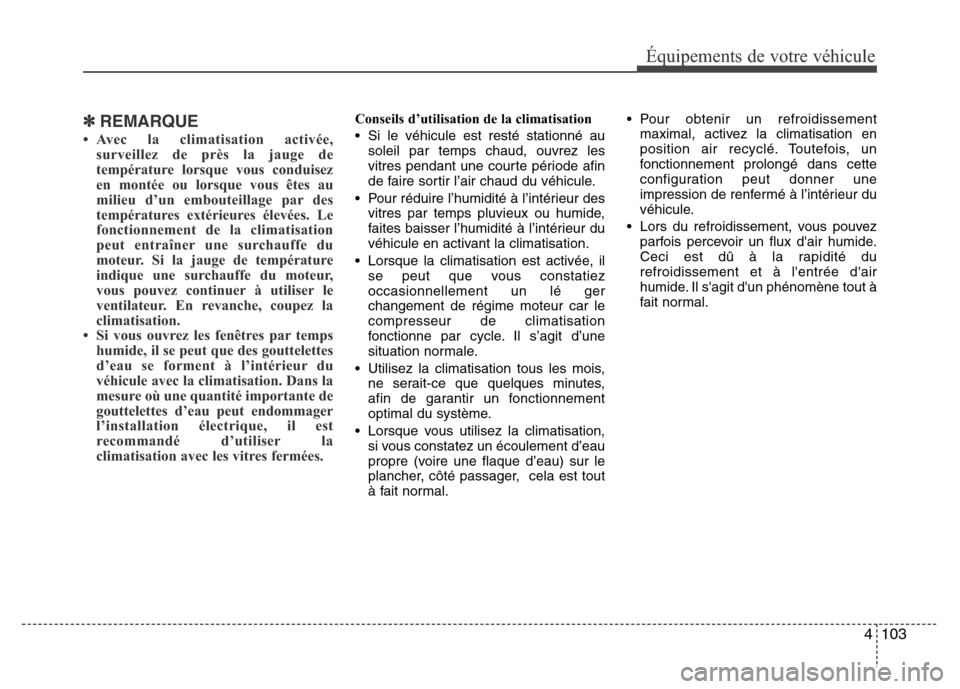

✽REMARQUE
• Avec la climatisation activée,
surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
• Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.
Conseils d’utilisation de la climatisation
• Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
• Pour réduire l’humidité à l’intérieur des
vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
• Lorsque la climatisation est activée, il
se peut que vous constatiez
occasionnellement un lé ger
changement de régime moteur car le
compresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
• Utilisez la climatisation tous les mois,
ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.
• Lorsque vous utilisez la climatisation,
si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout
à fait normal.• Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
• Lors du refroidissement, vous pouvez
parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité du
refroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.

Équipements de votre véhicule
104 4

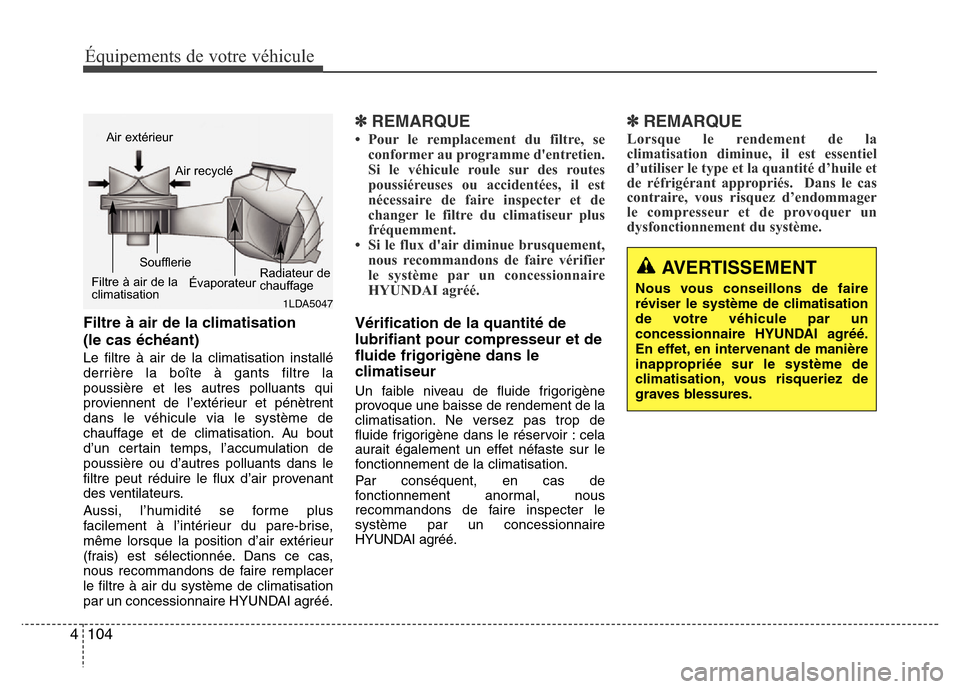

Filtre à air de la climatisation
(le cas échéant)
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la
poussière et les autres polluants qui
proviennent de l’extérieur et pénètrent
dans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation de
poussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs.
Aussi, l’humidité se forme plus
facilement à l’intérieur du pare-brise,
même lorsque la position d’air extérieur
(frais) est sélectionnée. Dans ce cas,
nous recommandons de faire remplacer
le filtre à air du système de climatisation
par un concessionnaire HYUNDAI agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue brusquement,
nous recommandons de faire vérifier
le système par un concessionnaire
HYUNDAI agréé.
Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le
climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent, en cas de
fonctionnement anormal, nous
recommandons de faire inspecter le
système par un concessionnaire
HYUNDAI agréé.
✽REMARQUE
Lorsque le rendement de la
climatisation diminue, il est essentiel
d’utiliser le type et la quantité d’huile et
de réfrigérant appropriés. Dans le cas
contraire, vous risquez d’endommager
le compresseur et de provoquer un
dysfonctionnement du système.
AVERTISSEMENT
Nous vous conseillons de faire
réviser le système de climatisation
de votre véhicule par un
concessionnaire HYUNDAI agréé.
En effet, en intervenant de manière
inappropriée sur le système de
climatisation, vous risqueriez de
graves blessures.1LDA5047
Air extérieur
Air recyclé
Filtre à air de la
climatisationSoufflerie
ÉvaporateurRadiateur de
chauffage

4 105
Équipements de votre véhicule

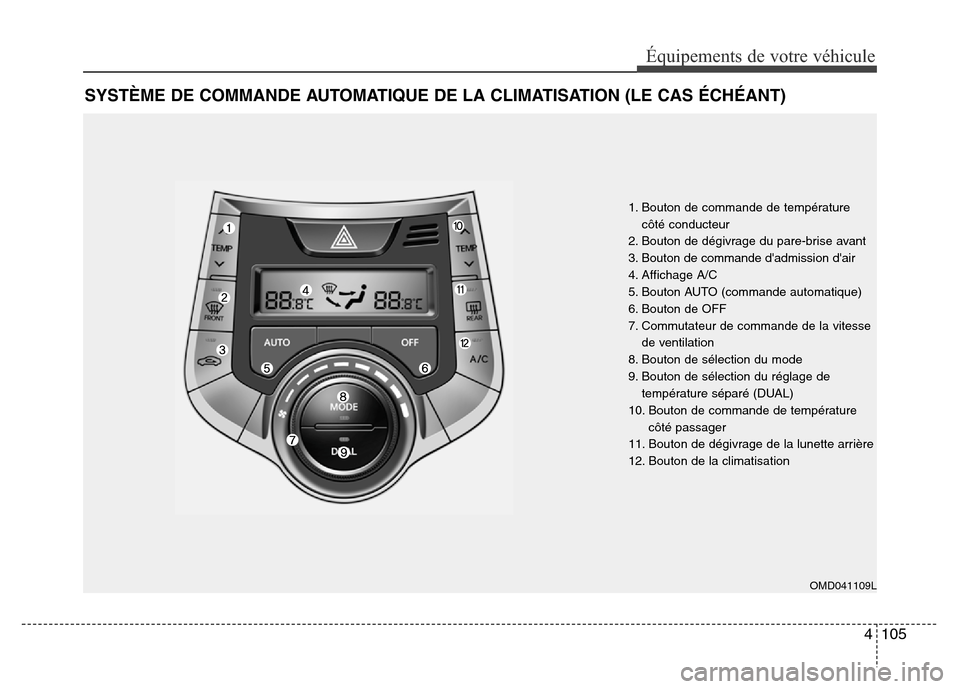

SYSTÈME DE COMMANDE AUTOMATIQUE DE LA CLIMATISATION (LE CAS ÉCHÉANT)
1. Bouton de commande de température
côté conducteur
2. Bouton de dégivrage du pare-brise avant
3. Bouton de commande d'admission d'air
4. Affichage A/C
5. Bouton AUTO (commande automatique)
6. Bouton de OFF
7. Commutateur de commande de la vitesse
de ventilation
8. Bouton de sélection du mode
9. Bouton de sélection du réglage de
température séparé (DUAL)
10. Bouton de commande de température
côté passager
11. Bouton de dégivrage de la lunette arrière
12. Bouton de la climatisation
OMD041109L

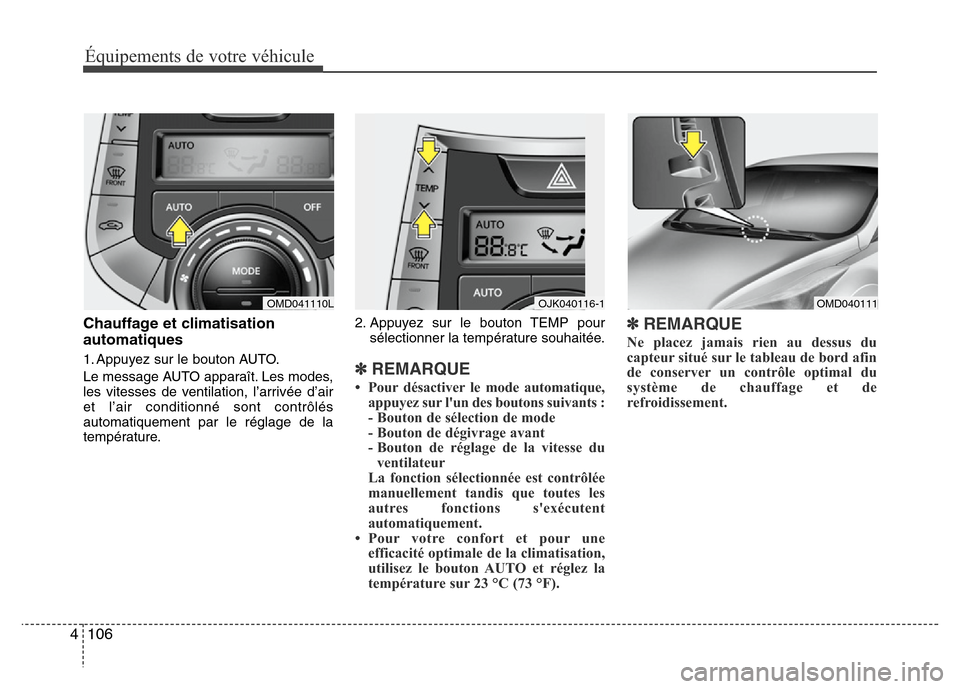

Équipements de votre véhicule
106 4
Chauffage et climatisation
automatiques
1. Appuyez sur le bouton AUTO.
Le message AUTO apparaît. Les modes,
les vitesses de ventilation, l’arrivée d’air
et l’air conditionné sont contrôlés
automatiquement par le réglage de la
température.2. Appuyez sur le bouton TEMP pour
sélectionner la température souhaitée.✽REMARQUE
• Pour désactiver le mode automatique,
appuyez sur l'un des boutons suivants :
- Bouton de sélection de mode
- Bouton de dégivrage avant
- Bouton de réglage de la vitesse du
ventilateur
La fonction sélectionnée est contrôlée
manuellement tandis que toutes les
autres fonctions s'exécutent
automatiquement.
• Pour votre confort et pour une
efficacité optimale de la climatisation,
utilisez le bouton AUTO et réglez la
température sur 23 °C (73 °F).
✽REMARQUE
Ne placez jamais rien au dessus du
capteur situé sur le tableau de bord afin
de conserver un contrôle optimal du
système de chauffage et de
refroidissement.
OMD040111OMD041110LOJK040116-1

4 107

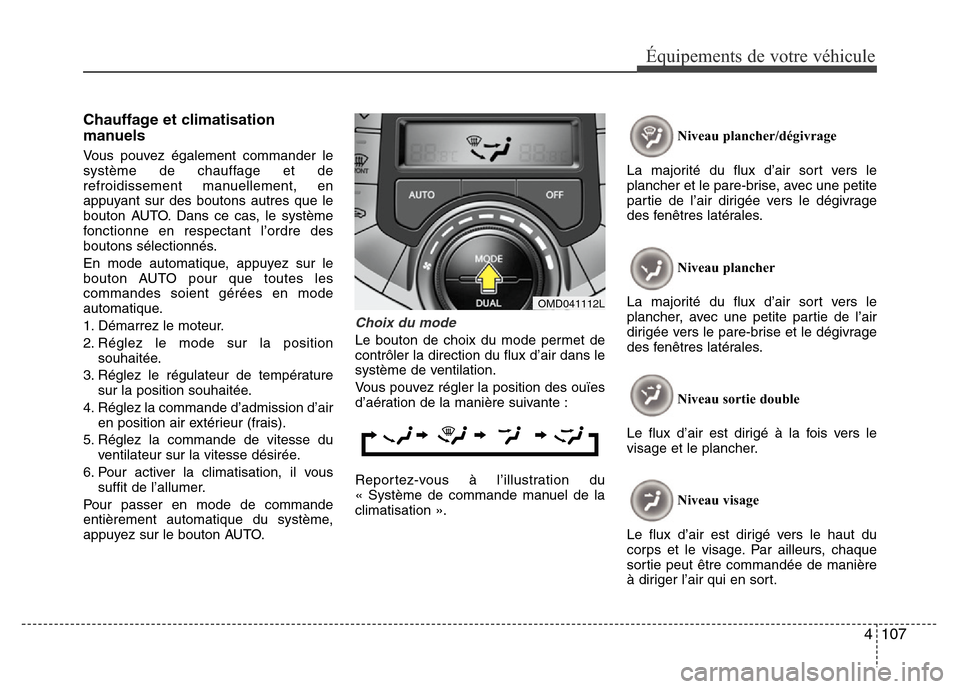

Équipements de votre véhicule
Chauffage et climatisation
manuels
Vous pouvez également commander le
système de chauffage et de
refroidissement manuellement, en
appuyant sur des boutons autres que le
bouton AUTO. Dans ce cas, le système
fonctionne en respectant l’ordre des
boutons sélectionnés.
En mode automatique, appuyez sur le
bouton AUTO pour que toutes les
commandes soient gérées en mode
automatique.
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande d’admission d’air
en position air extérieur (frais).
5. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
6. Pour activer la climatisation, il vous
suffit de l’allumer.
Pour passer en mode de commande
entièrement automatique du système,
appuyez sur le bouton AUTO.
Choix du mode
Le bouton de choix du mode permet de
contrôler la direction du flux d’air dans le
système de ventilation.
Vous pouvez régler la position des ouïes
d’aération de la manière suivante :
Reportez-vous à l’illustration du
« Système de commande manuel de la
climatisation ».Niveau plancher/dégivrage
La majorité du flux d’air sort vers le
plancher et le pare-brise, avec une petite
partie de l’air dirigée vers le dégivrage
des fenêtres latérales.
Niveau plancher
La majorité du flux d’air sort vers le
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales.
Niveau sortie double
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau visage
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
OMD041112L

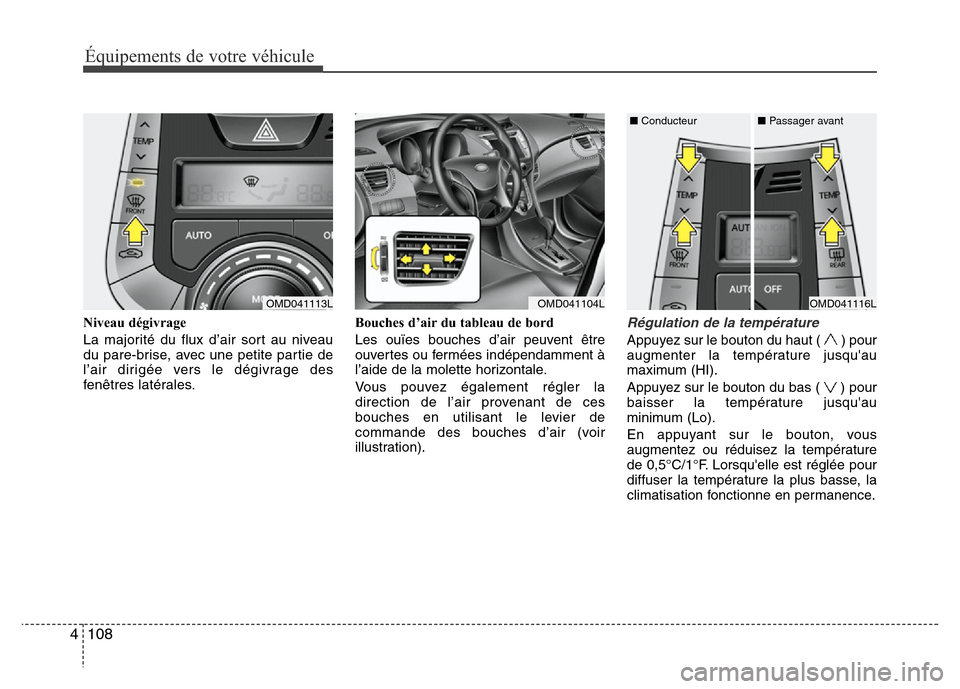

Équipements de votre véhicule
108 4
Niveau dégivrage
La majorité du flux d’air sort au niveau
du pare-brise, avec une petite partie de
l’air dirigée vers le dégivrage des
fenêtres latérales.Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).Régulation de la température
Appuyez sur le bouton du haut ( ) pour
augmenter la température jusqu'au
maximum (HI).
Appuyez sur le bouton du bas ( ) pour
baisser la température jusqu'au
minimum (Lo).
En appuyant sur le bouton, vous
augmentez ou réduisez la température
de 0,5°C/1°F. Lorsqu'elle est réglée pour
diffuser la température la plus basse, la
climatisation fonctionne en permanence.
OMD041104LOMD041113LOMD041116L ■Conducteur■Passager avant
