Управление автомобилем
66
5

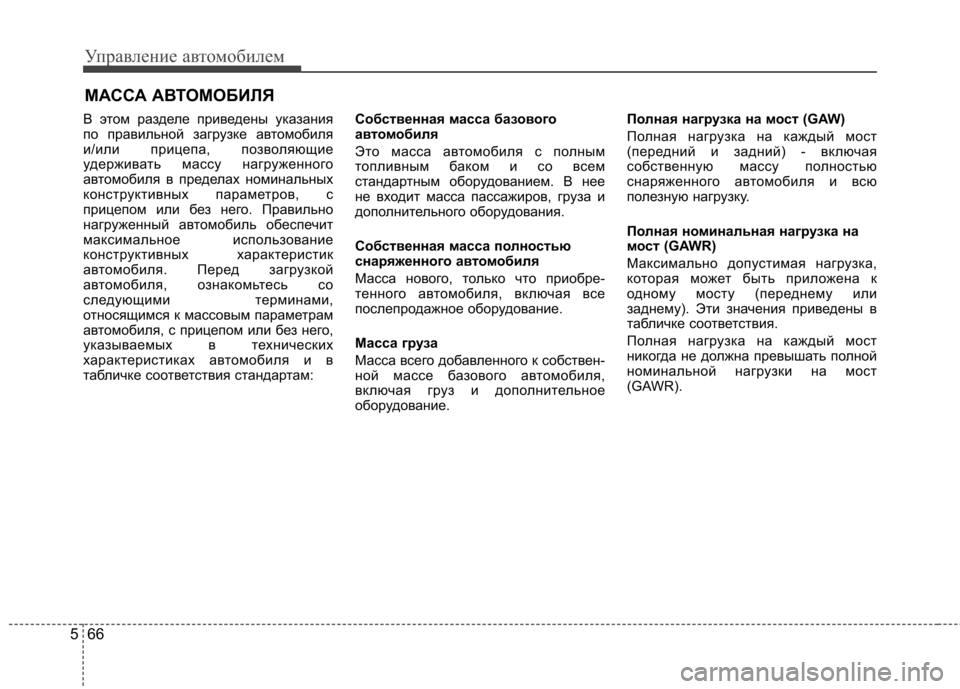

В этом разделе приведены указания
по правильной загрузке автомобиля
и/или прицепа, позволяющие
удерживать массу нагруженного
автомобиля в пределах номинальных
конструктивных параметров, с
прицепом или без него. Правильно
нагруженный автомобиль обеспечит
максимальное использование
конструктивных характеристик
автомобиля. Перед загрузкой
автомобиля, ознакомьтесь со
следующими терминами,
относящимся к массовым параметрам
автомобиля, с прицепом или без него,
указываемых в технических
характеристиках автомобиля и в
табличке соответствия стандартам: Собственная масса базового
автом
обиля
Это масса автомобиля с полным
топливным баком и со всем
стандартным оборудованием. В нее
не входит масса пассажиров, груза и
дополнительного оборудования.
Собственная масса полностью
снаряженного а втомобиля
Масса нового, только что приобре-
тенного автомобиля, включая все
послепродажное оборудование.
Масса груза
Масса всего добавленного к собствен-
ной массе базового автомобиля,
включая груз и дополнительное
оборудование. Полная нагрузка на мост (GAW)
Полная нагрузка на каждый мост
(передний и задний) - включая
собственную массу полностью
снаряженного автомобиля и всю
полезную нагрузку.
Полная номинальная нагрузка на
мост (GAWR)
Максимально допустимая нагрузка,
которая может быть приложена к
одному мосту (переднему или
заднему). Эти значения приведены в
табличке соответствия.
Полная нагрузка на каждый мост
никогда не должна превышать полной
номинальной нагрузки на мост
(GAWR).
МАССА АВТОМОБИЛЯ

567
Управление автомобилем

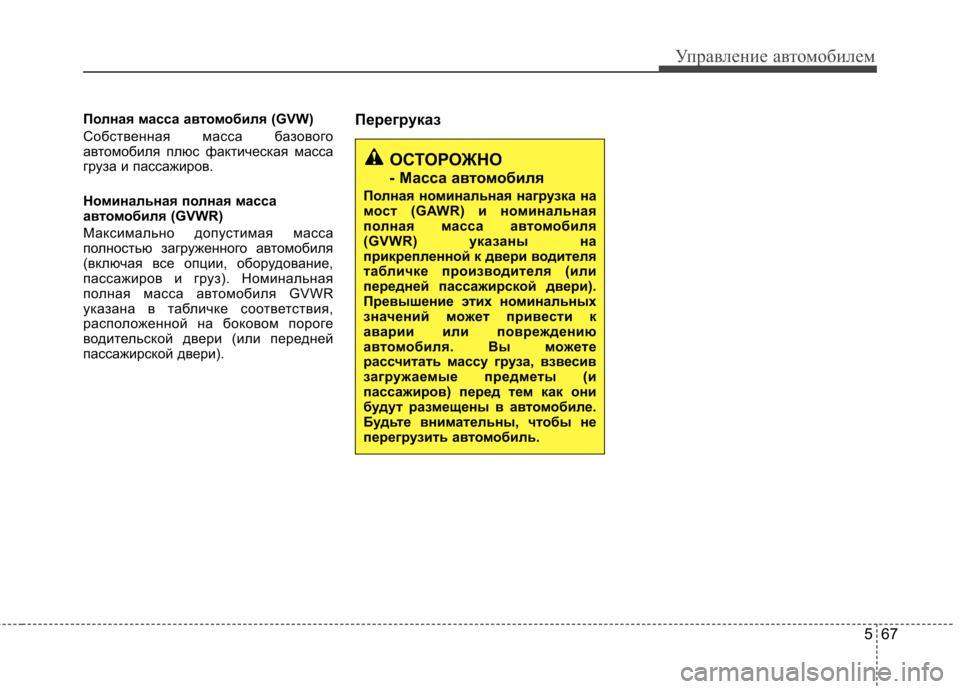

Полная масса автомобиля (GVW)
Собственная масса базового
автомобиля плюс фактическая масса
груза и пассажиров.
Номинальная полная масса
автом обиля (GVWR)
Максимально допустимая масса
полностью загруженного автомобиля
(включая все опции, оборудование,
пассажиров и груз). Номинальная
полная масса автомобиля GVWR
указана в табличке соответствия,
расположенной на боковом пороге
водительской двери (или передней
пассажирской двери). Пepeгpyказ
ОСТОРОЖНО
- Масса автомобиля
Полная номинальная нагрузка на
мост (GAWR) и номинальная
полная масса а втомобиля
(GVWR) указаны на
прикрепленной к двери водителя
табличке производителя (или
передней пассажирской двери).
Превышение этих номинальных
значений может привести к
аварии или повреждению
автом обиля. Вы можете
рассчитать массу груза, взвесив
загружаемые предметы (и
пассажиров) перед тем как они
будут размещены в а втомобиле.
Будьте внимательны, чтобы не
перегрузить а втомобиль.

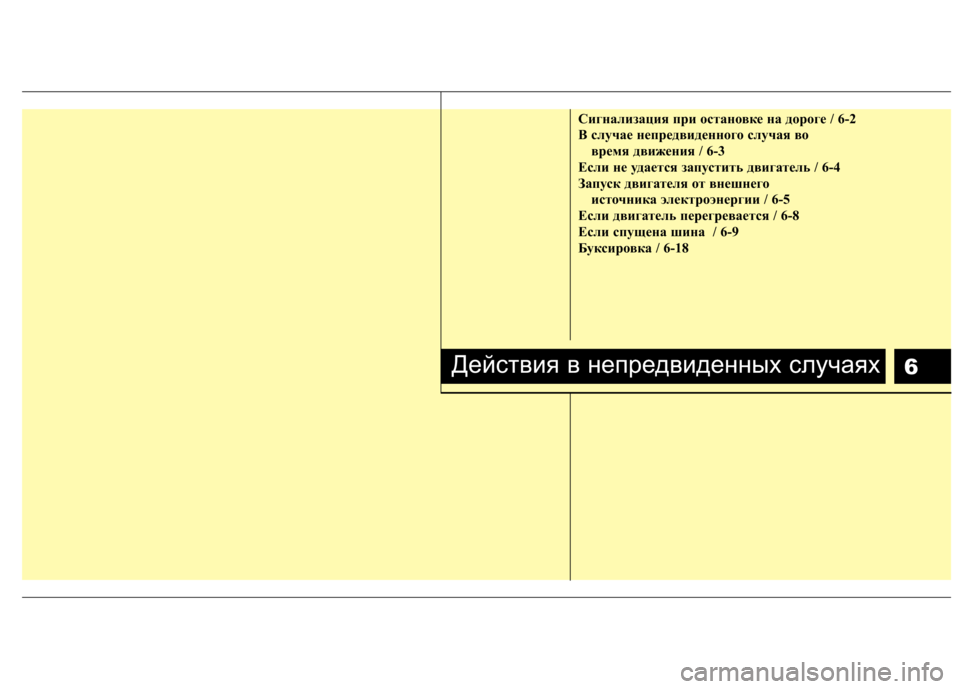

6
Сигнализация при остановке на дороге / 6-2
B случае непредвиденного случая вовремя движения / 6-3
Если не удается запустить двигатель / 6-4
Запуск двигателя от внешнего источника электроэнергии / 6-5
Если двигатель перегревается / 6-8
Если спущeнa шинa / 6-9
Буксировка / 6-18
Действия в непредвиденных случаях

Действия в непредвиденных случаях
2
6

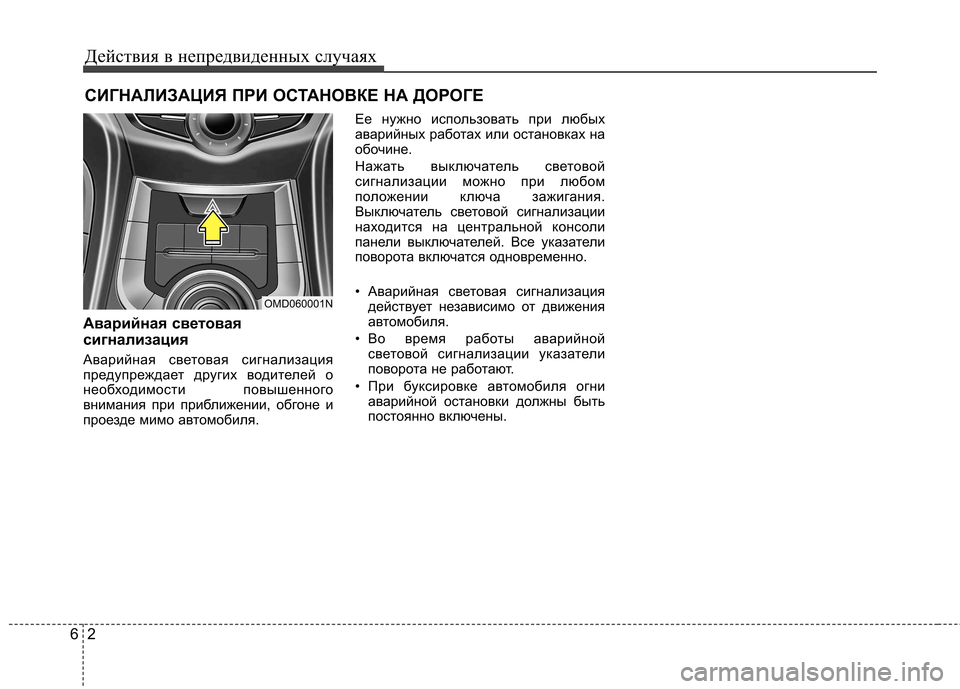

СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной световой сигнализации указатели
поворота не работают.
• При буксировке автомобиля огни аварийной остановки должны быть
постоянно включены.
OMD060001N

63
Действия в непредвиденных случаях

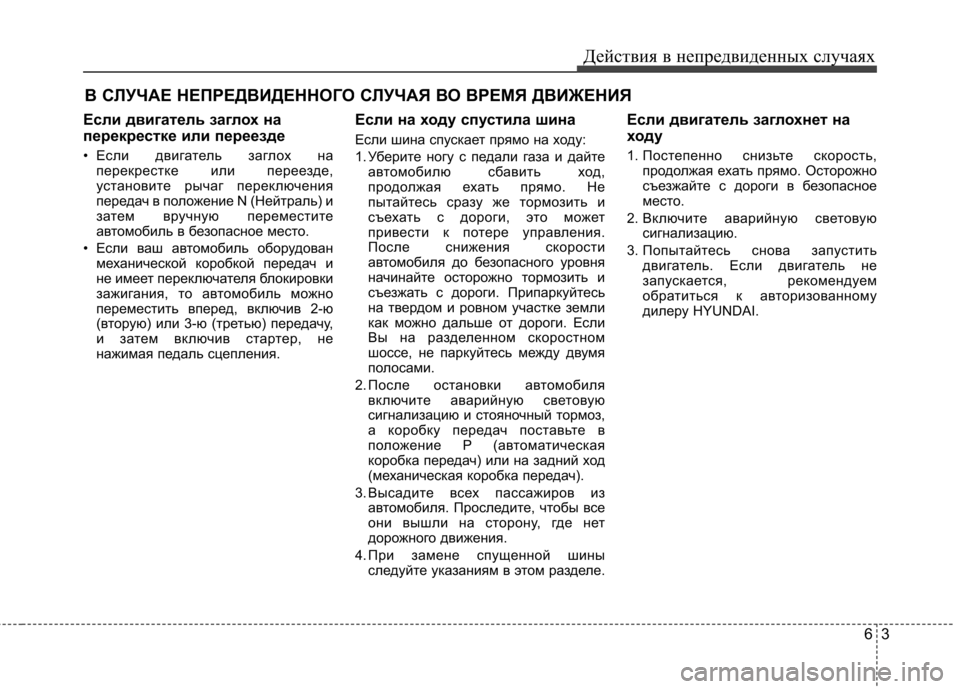

В СЛУЧАЕ НЕПРЕДВИДЕННОГО СЛУЧАЯ ВО ВРЕМЯ ДВИЖЕНИЯ
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления. Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход,
продолжая ехать прямо. Не
пытайтесь сразу же тормозить и
съехать с дороги, это может
привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь
на твердом и ровном участке земли
как можно дальше от дороги. Если
Вы на разделенном скоростном
шоссе, не паркуйтесь между двумя
полосами.
2. После остановки автомобиля включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины следуйте указаниям в этом разделе. Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую сигнализацию.
3. Попытайтесь снова запустить двигатель. Если двигатель не
запускается, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Действия в непредвиденных случаях
4
6

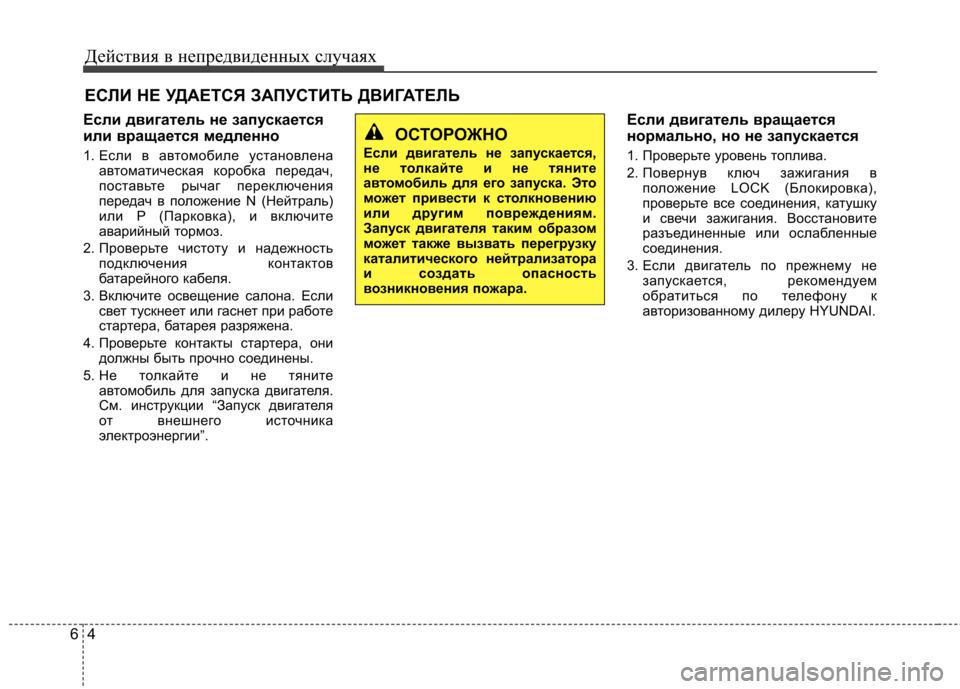

ЕСЛИ НЕ УДАЕТСЯ ЗАПУСТИТЬ ДВИГАТЕЛЬ
Если двигатель не запускается
или вращается медленно
1. Если в автомобиле установлена автоматическая коробка передач,
поставьте рычаг переключения
передач в положение N (Нейтраль)
или P (Парковка), и включите
аварийный тормоз.
2. Проверьте чистоту и надежность подключения контактов
батарейного кабеля.
3. Включите освещение салона. Если свет тускнеет или гаснет при работе
стартера, батарея разряжена.
4. Проверьте контакты стартера, они должны быть прочно соединены.
5. Не толкайте и не тяните автомобиль для запуска двигателя.
См. инструкции “Запуск двигателя
от внешнего источника
электроэнергии”. Если двигатель вращается
нормально, но не запускается
1. Проверьте уровень топлива.
2. Повернув ключ зажигания в
положение LOCK (Блокировка),
проверьте все соединения, катушку
и свечи зажигания. Восстановите
разъединенные или ослабленные
соединения.
3. Если двигатель по прежнему не запускается, рекомендуем
обратиться по телефону к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
Если двигатель не запускается,
не толкайте и не тяните
автом обиль для его запуска. Это
может привести к столкновению
или другим повреждениям.
Запуск двигателя таким образом
может также вызвать перегрузку
каталитического нейтрализатора
и создать опасность
возникновения пожара.

65
Действия в непредвиденных случаях

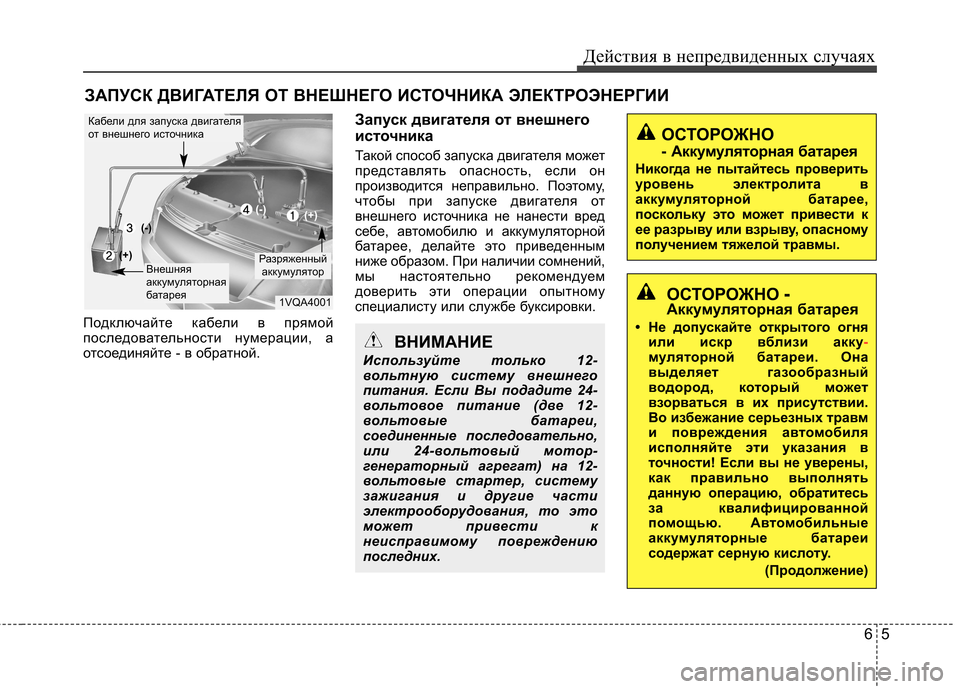

ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА ЭЛЕКТРОЭНЕРГИИ
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной. Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к
неисправимому повреждению
последних.
1VQA4001
Разряженный аккумулятор
Кабели для запуска двигателя
от внешнего источника
Внешняя
аккумуляторная
батарея
(-)
(+)
(+)(-)
ОСТОРОЖНО
- Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.
ОСТОРОЖНО -
Аккумуляторная батарея
• Не допускайте открытого огня или искр вблизи акку
-муляторной батареи. Она
выделяет газообразный
водород, который может
взорваться в их присутствии.
Во избежание серьезных травм
и повреждения а втомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь
за квалифицированной
помощью. А втомобильные
аккумуляторные батареи
содержат серную кислоту.
(Продолжение)

Действия в непредвиденных случаях
6
6

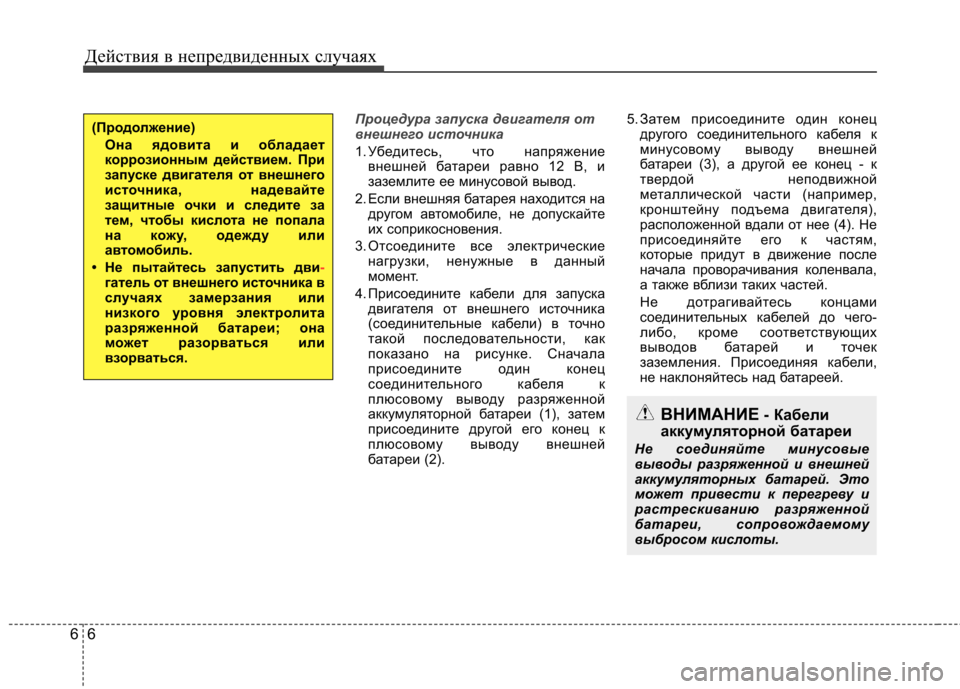

Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится на другом автомобиле, не допускайте
их соприкосновения.
3. Отсоедините все электрические нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). 5. Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами
соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.
ВНИМАНИЕ - Кабели
аккумуляторной батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
(Продолжение) Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте
защитные очки и следите за
тем, чтобы кислота не попала
на кожу, одежду или
автом обиль.
• Не пытайтесь запустить дви
-гатель от внешнего источника в
случаях замерзания или
низкого уровня электролита
разряженной батареи; она
может разорв аться или
взорваться.

67
Действия в непредвиденных случаях

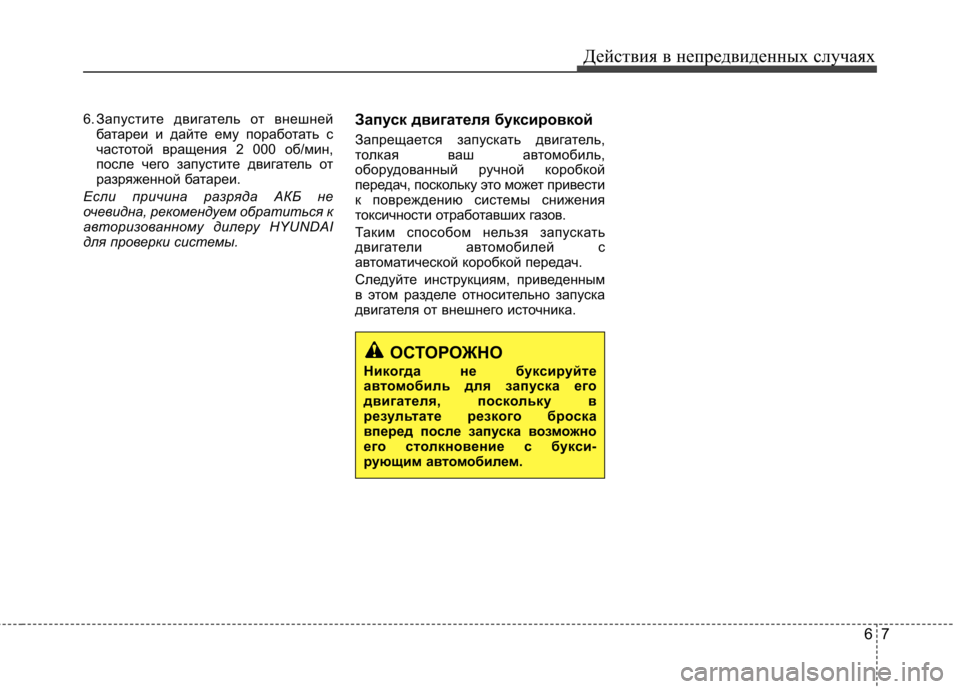

6. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда АКБ не
очевидна, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы. Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль,
оборудованный ручной коробкой
передач, поскольку это может привести
к повреждению системы снижения
токсичности отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с
автоматической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
ОСТОРОЖНО
Никогда не буксируйте
автом обиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим а втомобилем.

Действия в непредвиденных случаях
8
6

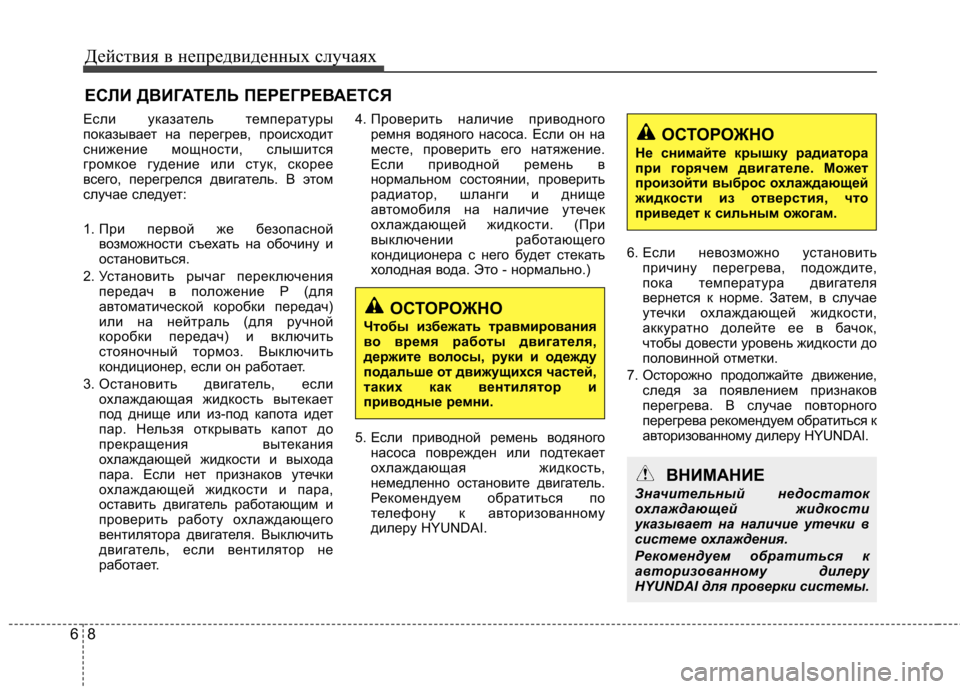

ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
Если указатель температуры
показывает на перегрев, происходит
снижение мощности, слышится
громкое гудение или стук, скорее
всего, перегрелся двигатель. В этом
случае следует:
1. При первой же безопасной возможности съехать на обочину и
остановиться.
2. Установить рычаг переключения передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
3. Остановить двигатель, если охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает. 4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это - нормально.)
5. Если приводной ремень водяного насоса поврежден или подтекает
охлаждающая жидкость,
немедленно остановите двигатель.
Рекомендуем обратиться по
телефону к авторизованному
дилеру HYUNDAI. 6. Если невозможно установить
причину перегрева, подождите,
пока температура двигателя
вернется к норме. Затем, в случае
утечки охлаждающей жидкости,
аккуратно долейте ее в бачок,
чтобы довести уровень жидкости до
половинной отметки.
7. Осторожно продолжайте движение, следя за появлением признаков
перегрева. В случае повторного
перегрева рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе. М ожет
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИМАНИЕ
Значительный недостаток
охлаждающей жидкости
указывает на наличие утечки в
системе охлаждения.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
