Hyundai Elantra 2015 Kullanım Kılavuzu (in Turkish)

337
Aracınızın güvenlik özellikleri

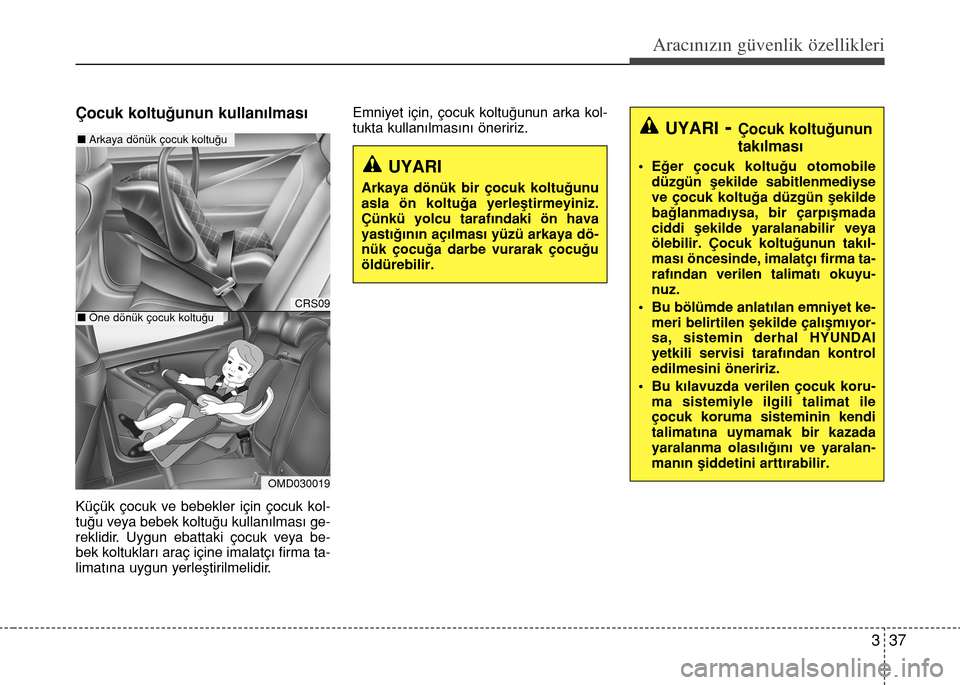

Çocuk koltuğunun kullanılması
Küçük çocuk ve bebekler için çocuk kol-
tuğu veya bebek koltuğu kullanılması ge-
reklidir. Uygun ebattaki çocuk veya be-
bek koltukları araç içine imalatçı firma ta-
limatına uygun yerleştirilmelidir. Emniyet için, çocuk koltuğunun arka kol-
tukta kullanılmasını öneririz.
UYARI- Çocuk koltuğunun
takılması
• Eğer çocuk koltuğu otomobile
düzgün şekilde sabitlenmediyse
ve çocuk koltuğa düzgün şekilde
bağlanmadıysa, bir çarpışmada
ciddi şekilde yaralanabilir veya
ölebilir. Çocuk koltuğunun takıl-
ması öncesinde, imalatçı firma ta-
rafından verilen talimatı okuyu-
nuz.
• Bu bölümde anlatılan emniyet ke-
meri belirtilen şekilde çalışmıyor-
sa, sistemin derhal HYUNDAI
yetkili servisi tarafından kontrol
edilmesini öneririz.
• Bu kılavuzda verilen çocuk koru-
ma sistemiyle ilgili talimat ile
çocuk koruma sisteminin kendi
talimatına uymamak bir kazada
yaralanma olasılığını ve yaralan-
manın şiddetini arttırabilir.UYARI
Arkaya dönük bir çocuk koltuğunu
asla ön koltuğa yerleştirmeyiniz.
Çünkü yolcu tarafındaki ön hava
yastığının açılması yüzü arkaya dö-
nük çocuğa darbe vurarak çocuğu
öldürebilir.
CRS09
OMD030019
nÖne dönük çocuk koltuğu
nArkaya dönük çocuk koltuğu

Aracınızın güvenlik özellikleri
38 3

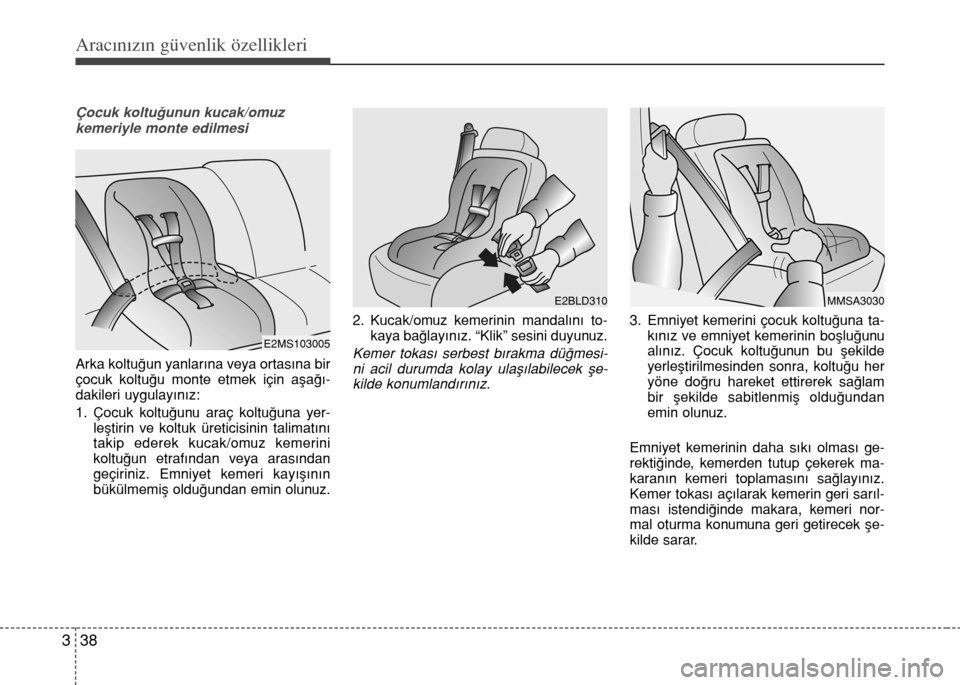

Çocuk koltuğunun kucak/omuz
kemeriyle monte edilmesi
Arka koltuğun yanlarına veya ortasına bir
çocuk koltuğu monte etmek için aşağı-
dakileri uygulayınız:
1. Çocuk koltuğunu araç koltuğuna yer-
leştirin ve koltuk üreticisinin talimatını
takip ederek kucak/omuz kemerini
koltuğun etrafından veya arasından
geçiriniz. Emniyet kemeri kayışının
bükülmemiş olduğundan emin olunuz.2. Kucak/omuz kemerinin mandalını to-
kaya bağlayınız. “Klik” sesini duyunuz.Kemer tokası serbest bırakma düğmesi-
ni acil durumda kolay ulaşılabilecek şe-
kilde konumlandırınız.
3. Emniyet kemerini çocuk koltuğuna ta-
kınız ve emniyet kemerinin boşluğunu
alınız. Çocuk koltuğunun bu şekilde
yerleştirilmesinden sonra, koltuğu her
yöne doğru hareket ettirerek sağlam
bir şekilde sabitlenmiş olduğundan
emin olunuz.
Emniyet kemerinin daha sıkı olması ge-
rektiğinde, kemerden tutup çekerek ma-
karanın kemeri toplamasını sağlayınız.
Kemer tokası açılarak kemerin geri sarıl-
ması istendiğinde makara, kemeri nor-
mal oturma konumuna geri getirecek şe-
kilde sarar.
MMSA3030E2BLD310
E2MS103005

339
Aracınızın güvenlik özellikleri

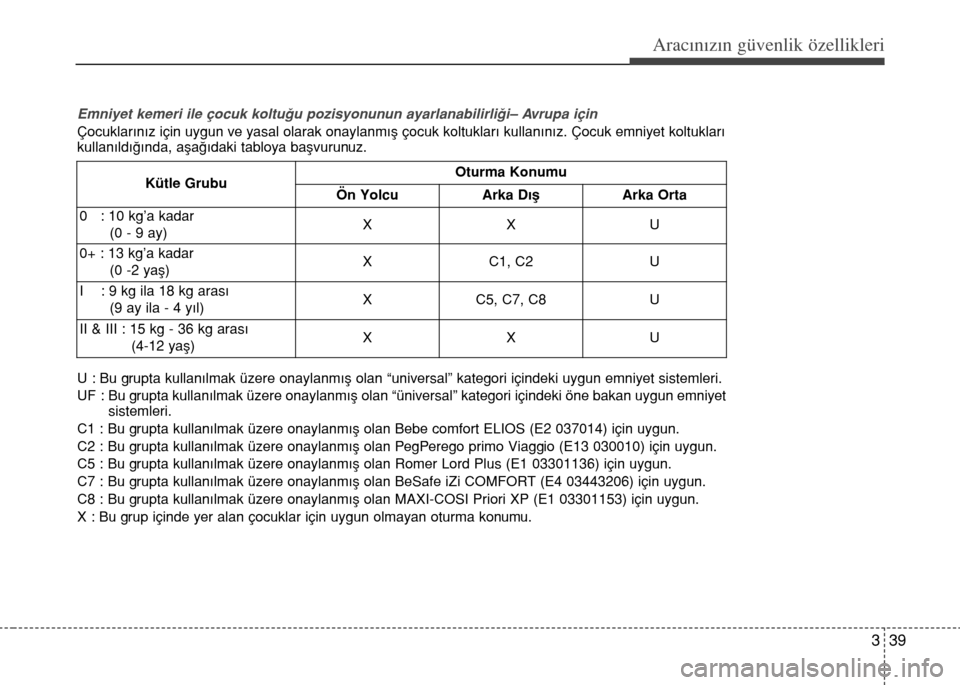

Emniyet kemeri ile çocuk koltuğu pozisyonunun ayarlanabilirliği– Avrupa için
Çocuklarınız için uygun ve yasal olarak onaylanmış çocuk koltukları kullanınız. Çocuk emniyet koltukları
kullanıldığında, aşağıdaki tabloya başvurunuz.
U : Bu grupta kullanılmak üzere onaylanmış olan “universal” kategori içindeki uygun emniyet sistemleri.
UF : Bu grupta kullanılmak üzere onaylanmış olan “üniversal” kategori içindeki öne bakan uygun emniyet
sistemleri.
C1 : Bu grupta kullanılmak üzere onaylanmış olan Bebe comfort ELIOS (E2 037014) için uygun.
C2 : Bu grupta kullanılmak üzere onaylanmış olan PegPerego primo Viaggio (E13 030010) için uygun.
C5 : Bu grupta kullanılmak üzere onaylanmış olan Romer Lord Plus (E1 03301136) için uygun.
C7 : Bu grupta kullanılmak üzere onaylanmış olan BeSafe iZi COMFORT (E4 03443206) için uygun.
C8 : Bu grupta kullanılmak üzere onaylanmış olan MAXI-COSI Priori XP (E1 03301153) için uygun.
X : Bu grup içinde yer alan çocuklar için uygun olmayan oturma konumu.Kütle GrubuOturma Konumu
Ön Yolcu Arka Dış Arka Orta
0 : 10 kg’a kadar
(0 - 9 ay)XXU
0+ : 13 kg’a kadar
(0 -2 yaş)X C1, C2 U
I : 9 kg ila 18 kg arası
(9 ay ila - 4 yıl)X C5, C7, C8 U
II & III : 15 kg - 36 kg arası
(4-12 yaş) XXU

Aracınızın güvenlik özellikleri
40 3

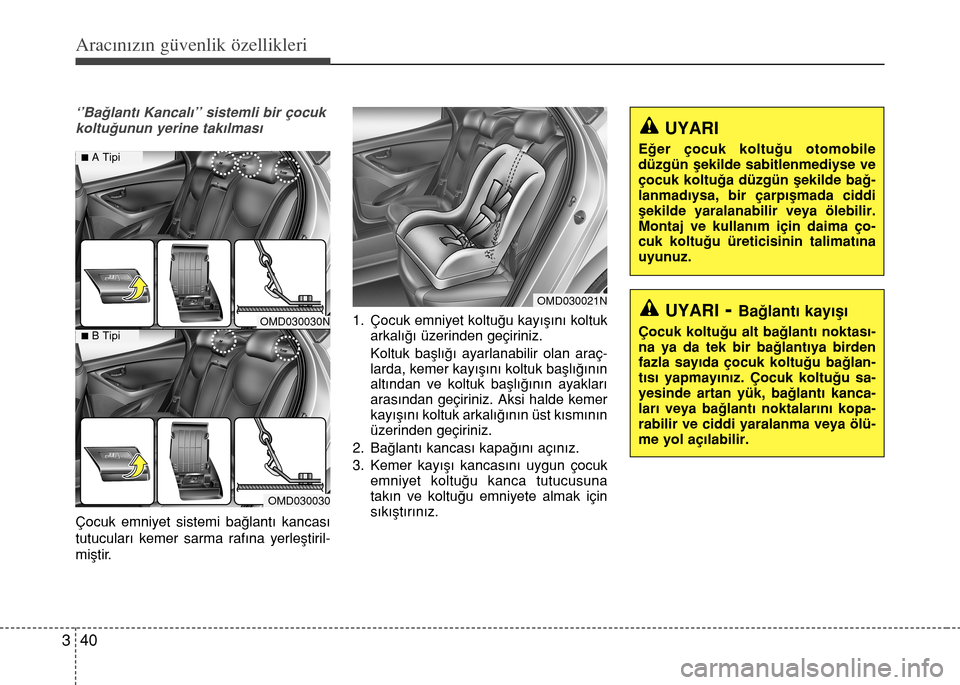

‘’Bağlantı Kancalı’’ sistemli bir çocuk
koltuğunun yerine takılması
Çocuk emniyet sistemi bağlantı kancası
tutucuları kemer sarma rafına yerleştiril-
miştir.1. Çocuk emniyet koltuğu kayışını koltuk
arkalığı üzerinden geçiriniz.
Koltuk başlığı ayarlanabilir olan araç-
larda, kemer kayışını koltuk başlığının
altından ve koltuk başlığının ayakları
arasından geçiriniz. Aksi halde kemer
kayışını koltuk arkalığının üst kısmının
üzerinden geçiriniz.
2. Bağlantı kancası kapağını açınız.
3. Kemer kayışı kancasını uygun çocuk
emniyet koltuğu kanca tutucusuna
takın ve koltuğu emniyete almak için
sıkıştırınız.
UYARI- Bağlantı kayışı
Çocuk koltuğu alt bağlantı noktası-
na ya da tek bir bağlantıya birden
fazla sayıda çocuk koltuğu bağlan-
tısı yapmayınız. Çocuk koltuğu sa-
yesinde artan yük, bağlantı kanca-
ları veya bağlantı noktalarını kopa-
rabilir ve ciddi yaralanma veya ölü-
me yol açılabilir.
UYARI
Eğer çocuk koltuğu otomobile
düzgün şekilde sabitlenmediyse ve
çocuk koltuğa düzgün şekilde bağ-
lanmadıysa, bir çarpışmada ciddi
şekilde yaralanabilir veya ölebilir.
Montaj ve kullanım için daima ço-
cuk koltuğu üreticisinin talimatına
uyunuz.
OMD030021N
OMD030030N
OMD030030
nA Tipi
nB Tipi

341
Aracınızın güvenlik özellikleri

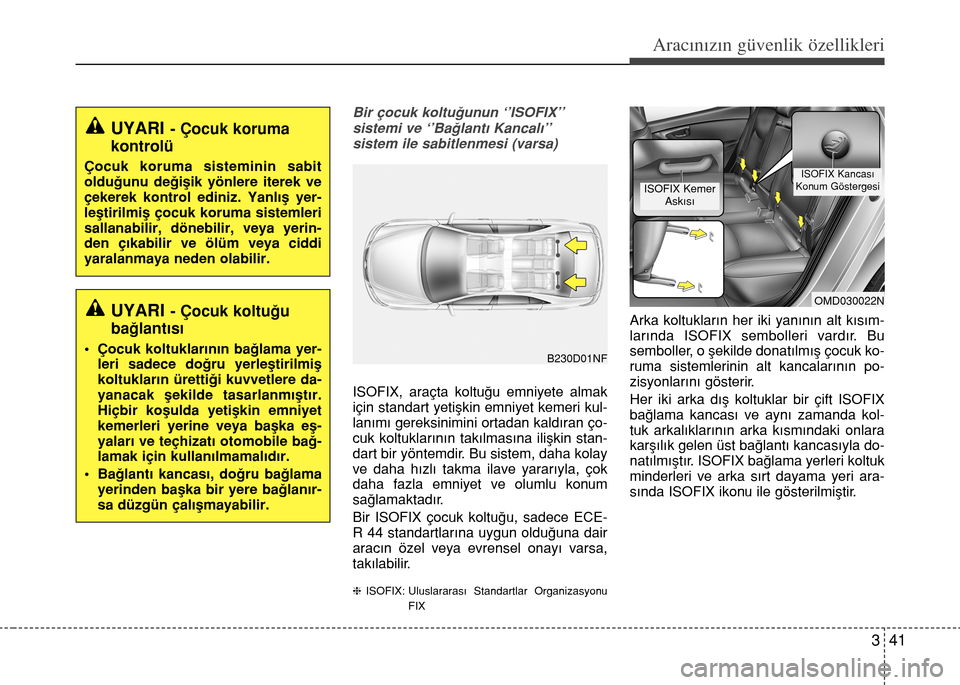

Bir çocuk koltuğunun ‘’ISOFIX’’
sistemi ve ‘’Bağlantı Kancalı’’
sistem ile sabitlenmesi (varsa)
ISOFIX, araçta koltuğu emniyete almak
için standart yetişkin emniyet kemeri kul-
lanımı gereksinimini ortadan kaldıran ço-
cuk koltuklarının takılmasına ilişkin stan-
dart bir yöntemdir. Bu sistem, daha kolay
ve daha hızlı takma ilave yararıyla, çok
daha fazla emniyet ve olumlu konum
sağlamaktadır.
Bir ISOFIX çocuk koltuğu, sadece ECE-
R 44 standartlarına uygun olduğuna dair
aracın özel veya evrensel onayı varsa,
takılabilir.
hISOFIX: Uluslararası Standartlar Organizasyonu
FIX
Arka koltukların her iki yanının alt kısım-
larında ISOFIX sembolleri vardır. Bu
semboller, o şekilde donatılmış çocuk ko-
ruma sistemlerinin alt kancalarının po-
zisyonlarını gösterir.
Her iki arka dış koltuklar bir çift ISOFIX
bağlama kancası ve aynı zamanda kol-
tuk arkalıklarının arka kısmındaki onlara
karşılık gelen üst bağlantı kancasıyla do-
natılmıştır. ISOFIX bağlama yerleri koltuk
minderleri ve arka sırt dayama yeri ara-
sında ISOFIX ikonu ile gösterilmiştir.
B230D01NF
OMD030022N
ISOFIX Kemer
AskısıISOFIX Kancası
Konum Göstergesi
UYARI- Çocuk koruma
kontrolü
Çocuk koruma sisteminin sabit
olduğunu değişik yönlere iterek ve
çekerek kontrol ediniz. Yanlış yer-
leştirilmiş çocuk koruma sistemleri
sallanabilir, dönebilir, veya yerin-
den çıkabilir ve ölüm veya ciddi
yaralanmaya neden olabilir.
UYARI- Çocuk koltuğu
bağlantısı
• Çocuk koltuklarının bağlama yer-
leri sadece doğru yerleştirilmiş
koltukların ürettiği kuvvetlere da-
yanacak şekilde tasarlanmıştır.
Hiçbir koşulda yetişkin emniyet
kemerleri yerine veya başka eş-
yaları ve teçhizatı otomobile bağ-
lamak için kullanılmamalıdır.
• Bağlantı kancası, doğru bağlama
yerinden başka bir yere bağlanır-
sa düzgün çalışmayabilir.

Aracınızın güvenlik özellikleri
42 3

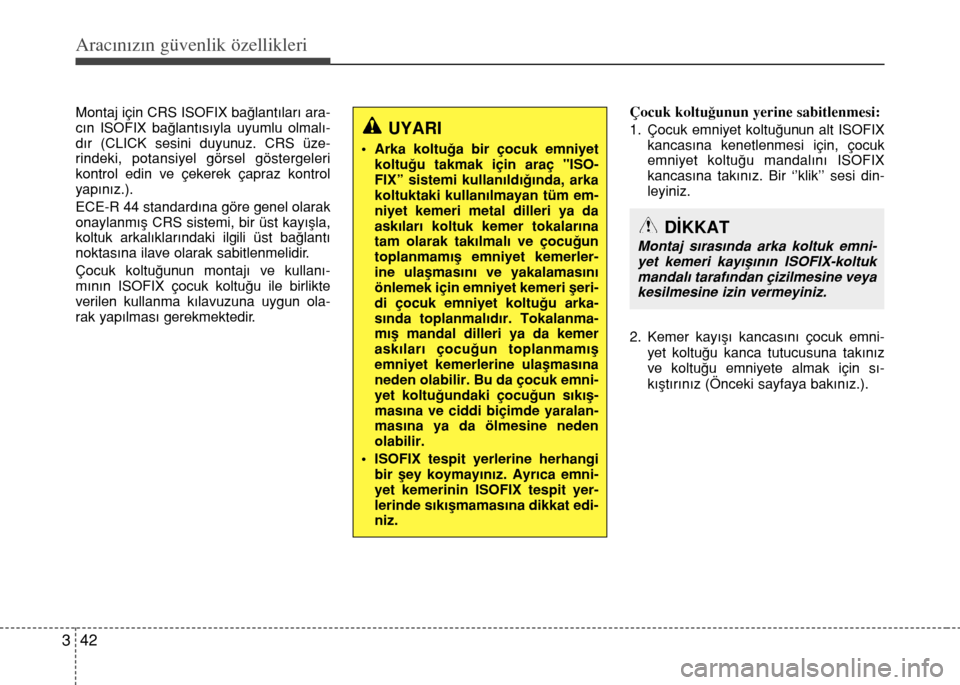

Montaj için CRS ISOFIX bağlantıları ara-
cın ISOFIX bağlantısıyla uyumlu olmalı-
dır (CLICK sesini duyunuz. CRS üze-
rindeki, potansiyel görsel göstergeleri
kontrol edin ve çekerek çapraz kontrol
yapınız.).
ECE-R 44 standardına göre genel olarak
onaylanmış CRS sistemi, bir üst kayışla,
koltuk arkalıklarındaki ilgili üst bağlantı
noktasına ilave olarak sabitlenmelidir.
Çocuk koltuğunun montajı ve kullanı-
mının ISOFIX çocuk koltuğu ile birlikte
verilen kullanma kılavuzuna uygun ola-
rak yapılması gerekmektedir.Çocuk koltuğunun yerine sabitlenmesi:
1. Çocuk emniyet koltuğunun alt ISOFIX
kancasına kenetlenmesi için, çocuk
emniyet koltuğu mandalını ISOFIX
kancasına takınız. Bir ‘’klik’’ sesi din-
leyiniz.
2. Kemer kayışı kancasını çocuk emni-
yet koltuğu kanca tutucusuna takınız
ve koltuğu emniyete almak için sı-
kıştırınız (Önceki sayfaya bakınız.).UYARI
• Arka koltuğa bir çocuk emniyet
koltuğu takmak için araç "ISO-
FIX” sistemi kullanıldığında, arka
koltuktaki kullanılmayan tüm em-
niyet kemeri metal dilleri ya da
askıları koltuk kemer tokalarına
tam olarak takılmalı ve çocuğun
toplanmamış emniyet kemerler-
ine ulaşmasını ve yakalamasını
önlemek için emniyet kemeri şeri-
di çocuk emniyet koltuğu arka-
sında toplanmalıdır. Tokalanma-
mış mandal dilleri ya da kemer
askıları çocuğun toplanmamış
emniyet kemerlerine ulaşmasına
neden olabilir. Bu da çocuk emni-
yet koltuğundaki çocuğun sıkış-
masına ve ciddi biçimde yaralan-
masına ya da ölmesine neden
olabilir.
• ISOFIX tespit yerlerine herhangi
bir şey koymayınız. Ayrıca emni-
yet kemerinin ISOFIX tespit yer-
lerinde sıkışmamasına dikkat edi-
niz.
DİKKAT
Montaj sırasında arka koltuk emni-
yet kemeri kayışının ISOFIX-koltuk
mandalı tarafından çizilmesine veya
kesilmesine izin vermeyiniz.

343
Aracınızın güvenlik özellikleri

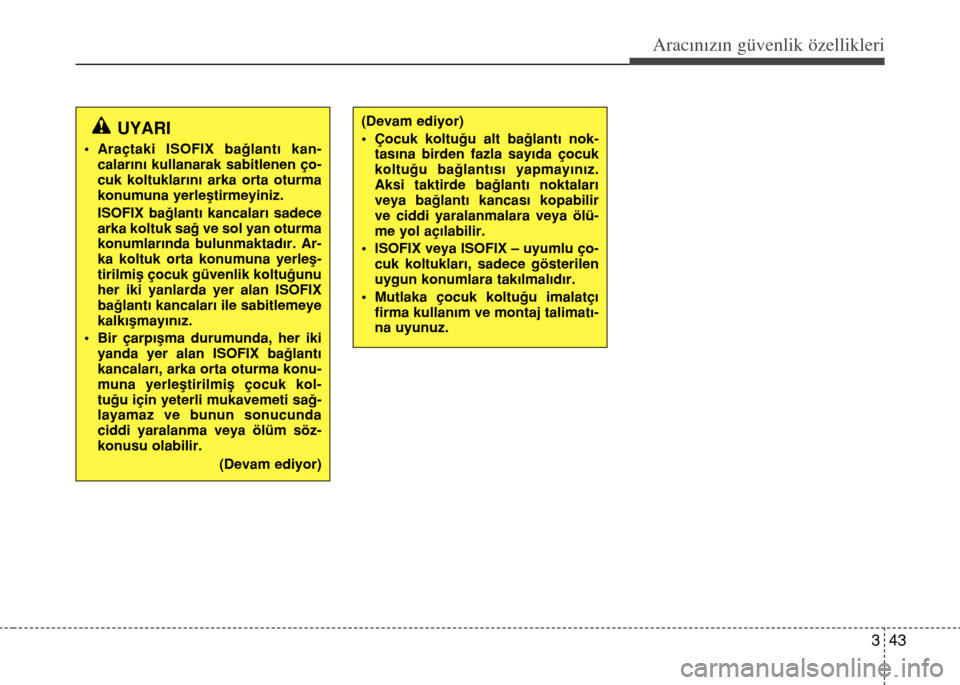

UYARI
• Araçtaki ISOFIX bağlantı kan-
calarını kullanarak sabitlenen ço-
cuk koltuklarını arka orta oturma
konumuna yerleştirmeyiniz.
ISOFIX bağlantı kancaları sadece
arka koltuk sağ ve sol yan oturma
konumlarında bulunmaktadır. Ar-
ka koltuk orta konumuna yerleş-
tirilmiş çocuk güvenlik koltuğunu
her iki yanlarda yer alan ISOFIX
bağlantı kancaları ile sabitlemeye
kalkışmayınız.
• Bir çarpışma durumunda, her iki
yanda yer alan ISOFIX bağlantı
kancaları, arka orta oturma konu-
muna yerleştirilmiş çocuk kol-
tuğu için yeterli mukavemeti sağ-
layamaz ve bunun sonucunda
ciddi yaralanma veya ölüm söz-
konusu olabilir.
(Devam ediyor)
(Devam ediyor)
• Çocuk koltuğu alt bağlantı nok-
tasına birden fazla sayıda çocuk
koltuğu bağlantısı yapmayınız.
Aksi taktirde bağlantı noktaları
veya bağlantı kancası kopabilir
ve ciddi yaralanmalara veya ölü-
me yol açılabilir.
• ISOFIX veya ISOFIX – uyumlu ço-
cuk koltukları, sadece gösterilen
uygun konumlara takılmalıdır.
• Mutlaka çocuk koltuğu imalatçı
firma kullanım ve montaj talimatı-
na uyunuz.

Aracınızın güvenlik özellikleri
44 3

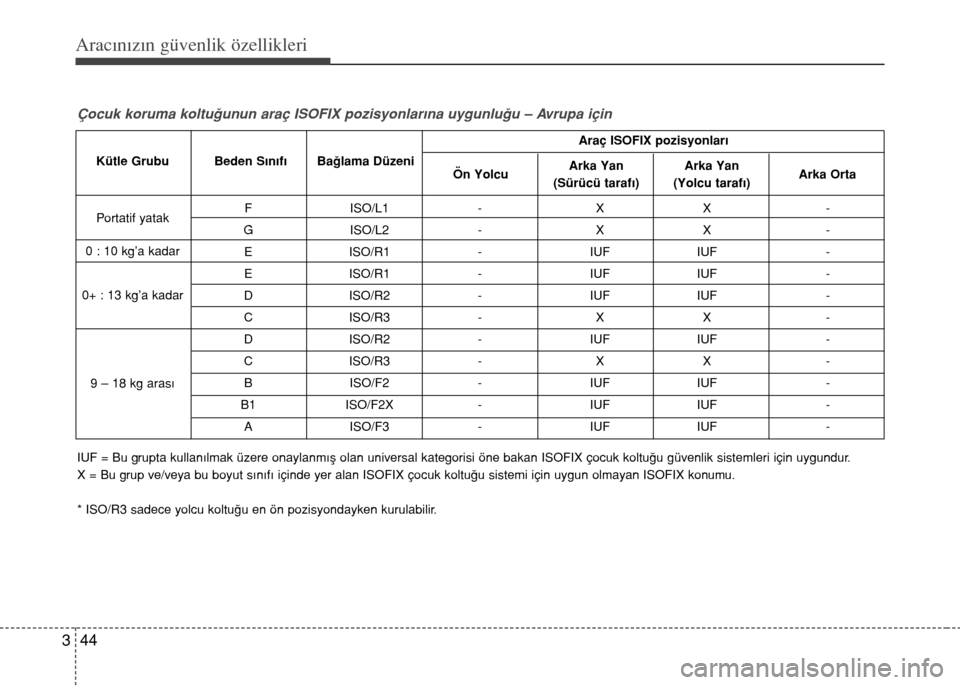

Çocuk koruma koltuğunun araç ISOFIX pozisyonlarına uygunluğu – Avrupa için
F ISO/L1 - X X -
G ISO/L2 - X X -
E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
D ISO/R2 - IUF IUF -
C ISO/R3 - X X -
B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - IUF IUF -
Arka Yan
(Yolcu tarafı) Arka Yan
(Sürücü tarafı) Ön Yolcu Bağlama Düzeni Beden Sınıfı Kütle Grubu
Portatif yatak
0 : 10 kg’a kadar
0+ : 13 kg’a kadar
9 – 18 kg arasıArka Orta Araç ISOFIX pozisyonları
IUF = Bu grupta kullanılmak üzere onaylanmış olan universal kategorisi öne bakan ISOFIX çocuk koltuğu güvenlik sistemleri için uygundur.
X = Bu grup ve/veya bu boyut sınıfı içinde yer alan ISOFIX çocuk koltuğu sistemi için uygun olmayan ISOFIX konumu.
* ISO/R3 sadece yolcu koltuğu en ön pozisyondayken kurulabilir.

345
Aracınızın güvenlik özellikleri

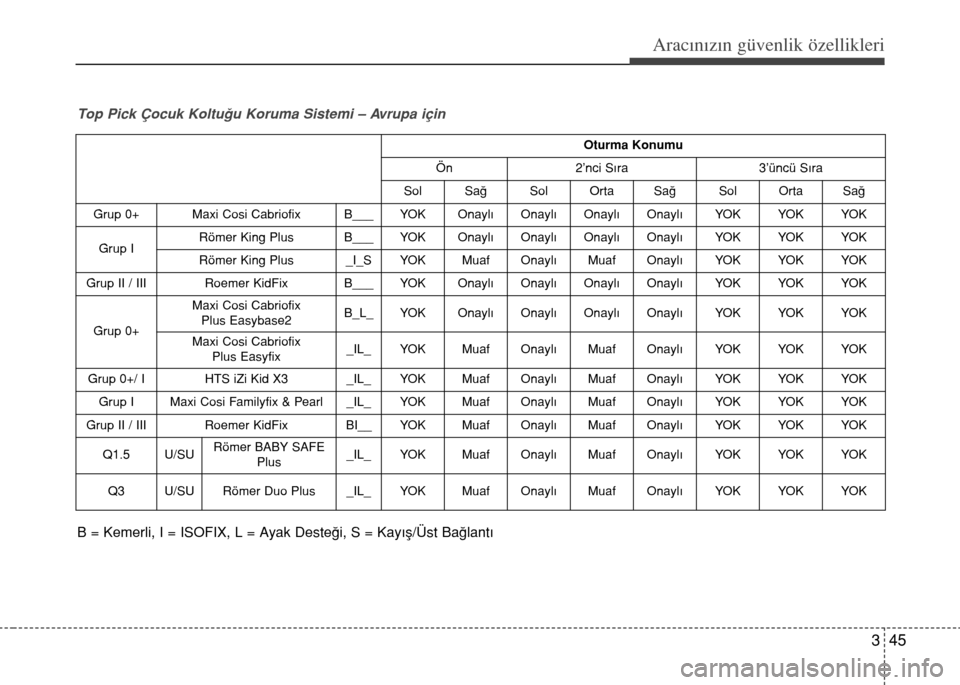

Top Pick Çocuk Koltuğu Koruma Sistemi – Avrupa için
Oturma Konumu
Ön2’nci Sıra3’üncü Sıra
SolSağSolOrtaSağSolOrtaSağ
Grup 0+ Maxi Cosi Cabriofix B___YO KOnaylıOnaylıOnaylıOnaylıYO KYO KYO K
Grup IRömer King Plus B___YO KOnaylıOnaylıOnaylıOnaylıYO KYO KYO K
Römer King Plus _I_SYO KMuafOnaylıMuafOnaylıYO KYO KYO K
Grup II / IIIRoemer KidFix B___YO KOnaylıOnaylıOnaylıOnaylıYO KYO KYO K
Grup 0+
Maxi Cosi Cabriofix
Plus Easybase2B_L_YO KOnaylıOnaylıOnaylıOnaylıYO KYO KYO K
Maxi Cosi Cabriofix
Plus Easyfix_IL_YO KMuafOnaylıMuafOnaylıYO KYO KYO K
Grup 0+/ IHTS iZi Kid X3 _IL_YO KMuafOnaylıMuafOnaylıYO KYO KYO K
Grup IMaxi Cosi Familyfix & Pearl_IL_YO KMuafOnaylıMuafOnaylıYO KYO KYO K
Grup II / IIIRoemer KidFixBI__YO KMuafOnaylıMuafOnaylıYO KYO KYO K
Q1.5U/SURömer BABY SAFE
Plus_IL_YO KMuafOnaylıMuafOnaylıYO KYO KYO K
Q3U/SURömer Duo Plus_IL_YO KMuafOnaylıMuafOnaylıYO KYO KYO K
B = Kemerli, I = ISOFIX, L = Ayak Desteği, S = Kayış/Üst Bağlantı

Aracınızın güvenlik özellikleri
46 3

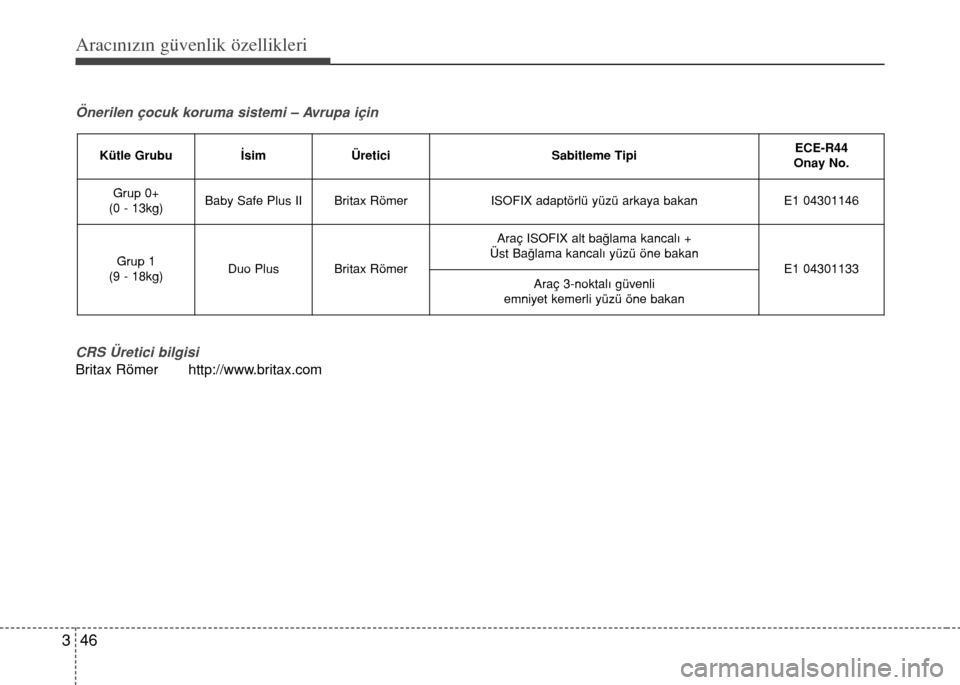

Önerilen çocuk koruma sistemi – Avrupa için
CRS Üretici bilgisi
Britax Römer http://www.britax.com
Kütle GrubuİsimÜreticiSabitleme TipiECE-R44
Onay No.
Grup 0+
(0 - 13kg)Baby Safe Plus IIBritax RömerISOFIX adaptörlü yüzü arkaya bakanE1 04301146
Grup 1
(9 - 18kg)Duo PlusBritax Römer
Araç ISOFIX alt bağlama kancalı +
Üst Bağlama kancalı yüzü öne bakan
E1 04301133Araç 3-noktalı güvenli
emniyet kemerli yüzü öne bakan
