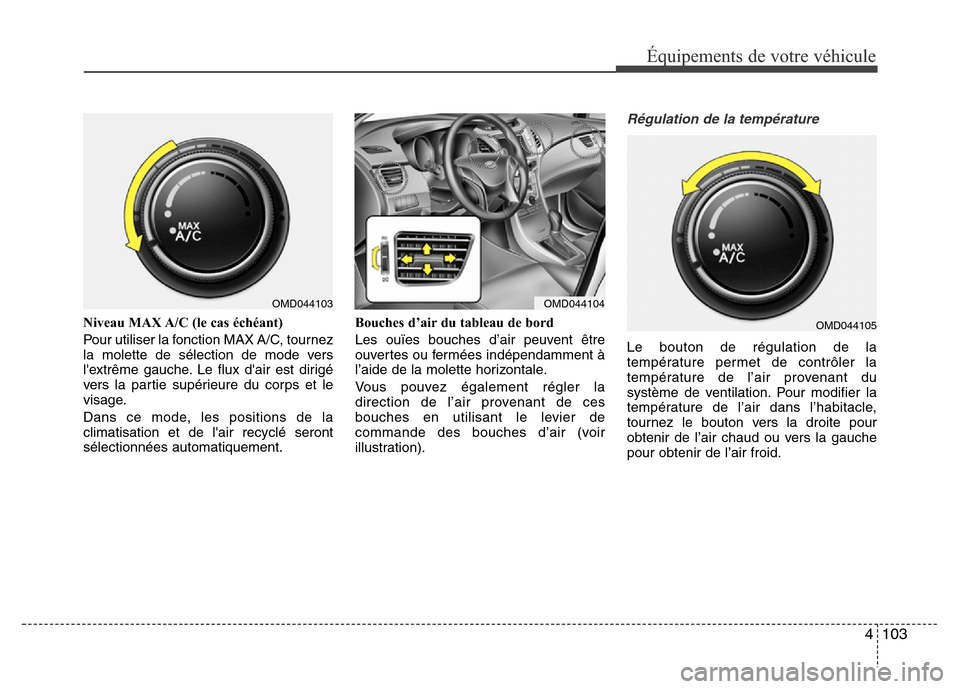

Équipements de votre véhicule
Niveau MAX A/C (le cas échéant)
Pour utiliser la fonction MAX A/C, tournez
la molette de sélection de mode vers
l'extrême gauche. Le flux d'air est dirigé
vers la partie supérieure du corps et le
visage.
Dans ce mode, les positions de la
climatisation et de l'air recyclé seront
sélectionnées automatiquement.Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).
Régulation de la température
Le bouton de régulation de la
température permet de contrôler la
température de l’air provenant du
système de ventilation. Pour modifier la
température de l’air dans l’habitacle,
tournez le bouton vers la droite pour
obtenir de l’air chaud ou vers la gauche
pour obtenir de l’air froid.
OMD044103OMD044104
OMD044105

Équipements de votre véhicule
104 4

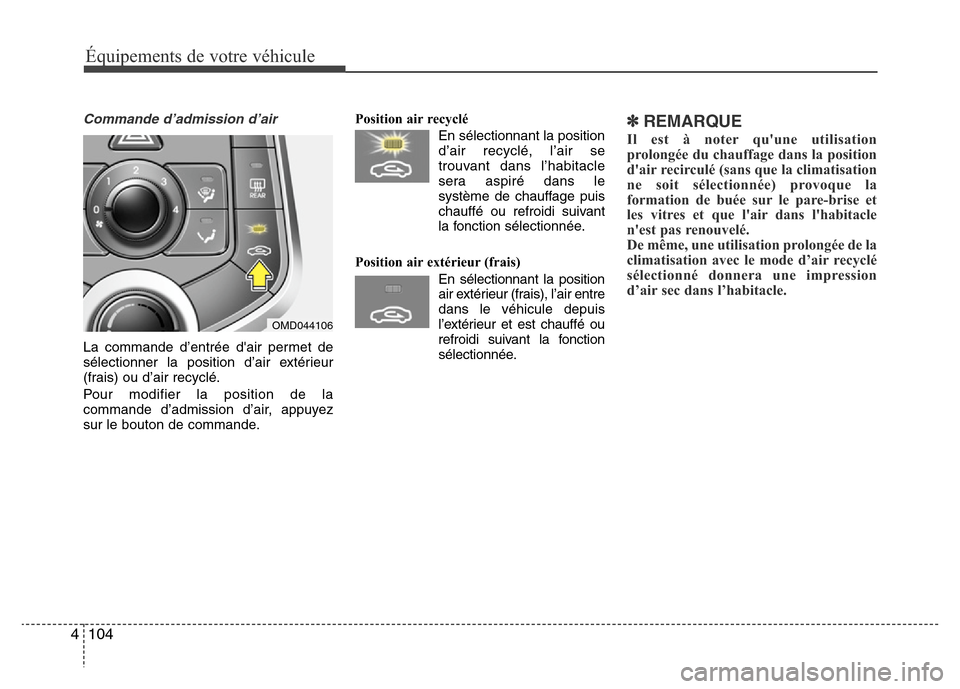

Commande d’admission d’air
La commande d’entrée d'air permet de
sélectionner la position d’air extérieur
(frais) ou d’air recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la position
air extérieur (frais), l’air entre
dans le véhicule depuis
l’extérieur et est chauffé ou
refroidi suivant la fonction
sélectionnée.
✽REMARQUE
Il est à noter qu'une utilisation
prolongée du chauffage dans la position
d'air recirculé (sans que la climatisation
ne soit sélectionnée) provoque la
formation de buée sur le pare-brise et
les vitres et que l'air dans l'habitacle
n'est pas renouvelé.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.
OMD044106

4105
Équipements de votre véhicule

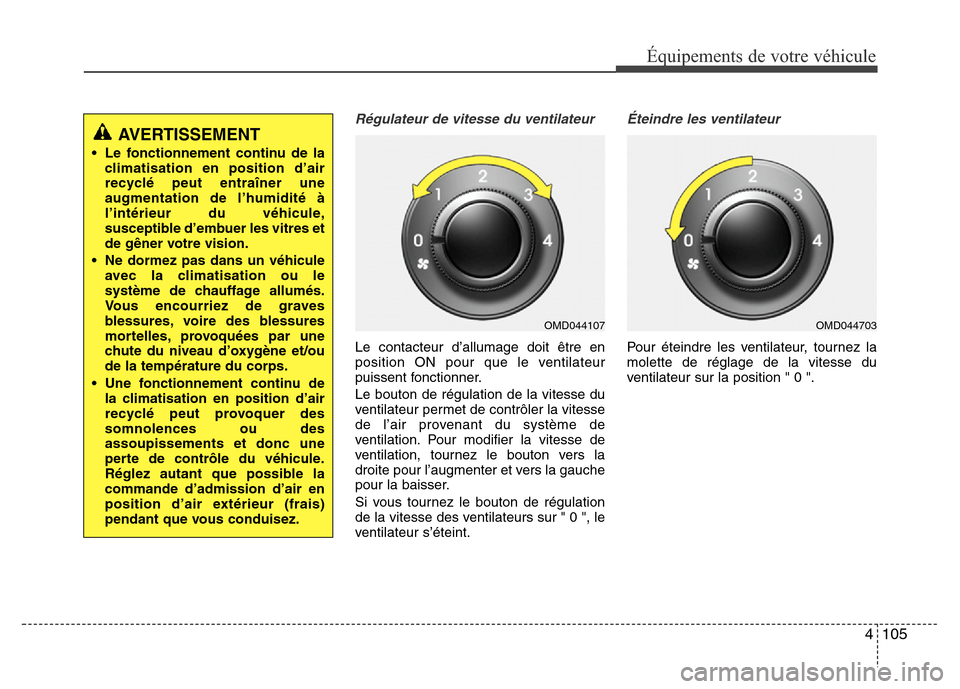

Régulateur de vitesse du ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner.
Le bouton de régulation de la vitesse du
ventilateur permet de contrôler la vitesse
de l’air provenant du système de
ventilation. Pour modifier la vitesse de
ventilation, tournez le bouton vers la
droite pour l’augmenter et vers la gauche
pour la baisser.
Si vous tournez le bouton de régulation
de la vitesse des ventilateurs sur " 0 ", le
ventilateur s’éteint.
Éteindre les ventilateur
Pour éteindre les ventilateur, tournez la
molette de réglage de la vitesse du
ventilateur sur la position " 0 ".
AVERTISSEMENT
• Le fonctionnement continu de la
climatisation en position d’air
recyclé peut entraîner une
augmentation de l’humidité à
l’intérieur du véhicule,
susceptible d’embuer les vitres et
de gêner votre vision.
• Ne dormez pas dans un véhicule
avec la climatisation ou le
système de chauffage allumés.
Vous encourriez de graves
blessures, voire des blessures
mortelles, provoquées par une
chute du niveau d’oxygène et/ou
de la température du corps.
• Une fonctionnement continu de
la climatisation en position d’air
recyclé peut provoquer des
somnolences ou des
assoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible la
commande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.
OMD044107OMD044703

Équipements de votre véhicule
106 4

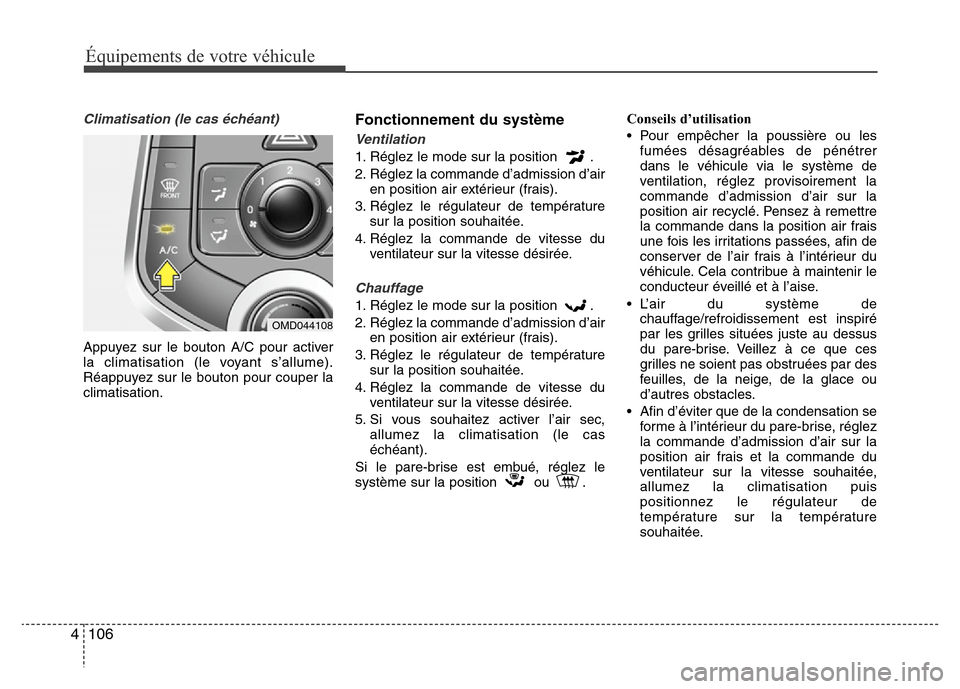

Climatisation (le cas échéant)
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper la
climatisation.
Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température
sur la position souhaitée.
4. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
5. Si vous souhaitez activer l’air sec,
allumez la climatisation (le cas
échéant).
Si le pare-brise est embué, réglez le
système sur la position ou .Conseils d’utilisation
• Pour empêcher la poussière ou les
fumées désagréables de pénétrer
dans le véhicule via le système de
ventilation, réglez provisoirement la
commande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
• L’air du système de
chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
• Afin d’éviter que de la condensation se
forme à l’intérieur du pare-brise, réglez
la commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,
allumez la climatisation puis
positionnez le régulateur de
température sur la température
souhaitée.
OMD044108

4107
Équipements de votre véhicule

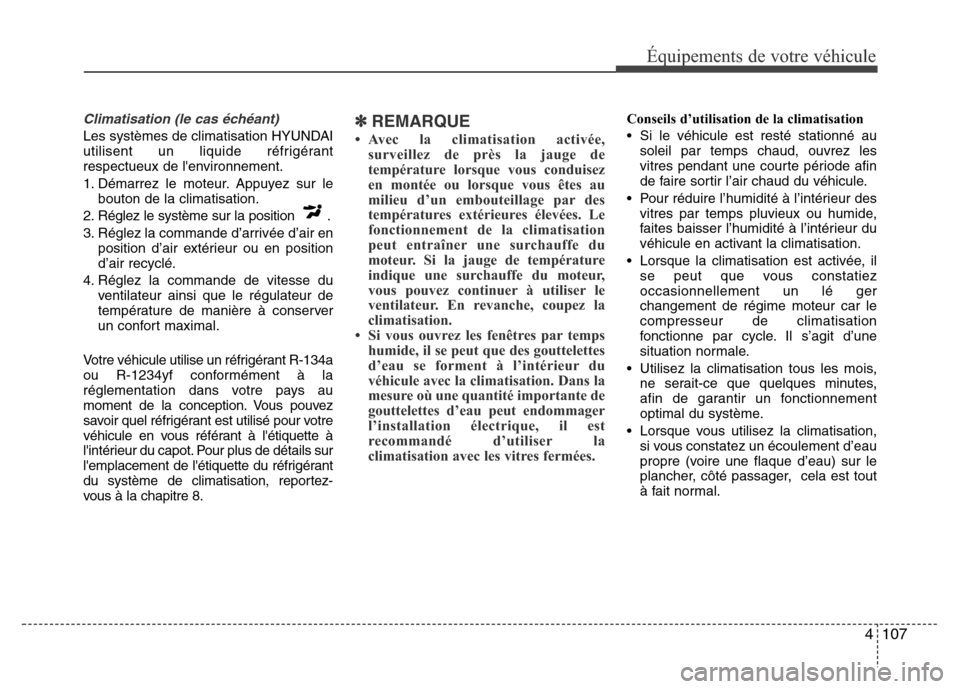

Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
utilisent un liquide réfrigérant
respectueux de l'environnement.
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position .
3. Réglez la commande d’arrivée d’air en
position d’air extérieur ou en position
d’air recyclé.
4. Réglez la commande de vitesse du
ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
Votre véhicule utilise un réfrigérant R-134a
ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour votre
véhicule en vous référant à l'étiquette à
l'intérieur du capot. Pour plus de détails sur
l'emplacement de l'étiquette du réfrigérant
du système de climatisation, reportez-
vous à la chapitre 8.✽REMARQUE
• Avec la climatisation activée,
surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
• Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.
Conseils d’utilisation de la climatisation
• Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
• Pour réduire l’humidité à l’intérieur des
vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
• Lorsque la climatisation est activée, il
se peut que vous constatiez
occasionnellement un lé ger
changement de régime moteur car le
compresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
• Utilisez la climatisation tous les mois,
ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.
• Lorsque vous utilisez la climatisation,
si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout
à fait normal.

• Pour obtenir un refroidissement
maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
• Lors du refroidissement, vous pouvez
parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité du
refroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal.Filtre à air de la climatisation
Le filtre à air de la climatisation installé
derrière la boîte à gants filtre la
poussière et les autres polluants qui
proviennent de l’extérieur et pénètrent
dans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation de
poussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs. Aussi, l’humidité se
forme plus facilement à l’intérieur du
pare-brise, même lorsque la position
d’air extérieur (frais) est sélectionnée.
Dans ce cas de figure, nous vous
conseillons de confier le remplacement
du filtre à air de climatisation de votre
véhicule à un concessionnaire HYUNDAI
agréé.
✽REMARQUE
• Pour le remplacement du filtre, se
conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
• Si le flux d'air diminue soudainement,
nous vous conseillons de faire vérifier
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
OHM048209
Air extérieur
Air recyclé
Filtre à air de la
climatisationSoufflerie
Évaporate
ur
Radiateur de
chauffage
Équipements de votre véhicule
108 4

4109
Équipements de votre véhicule

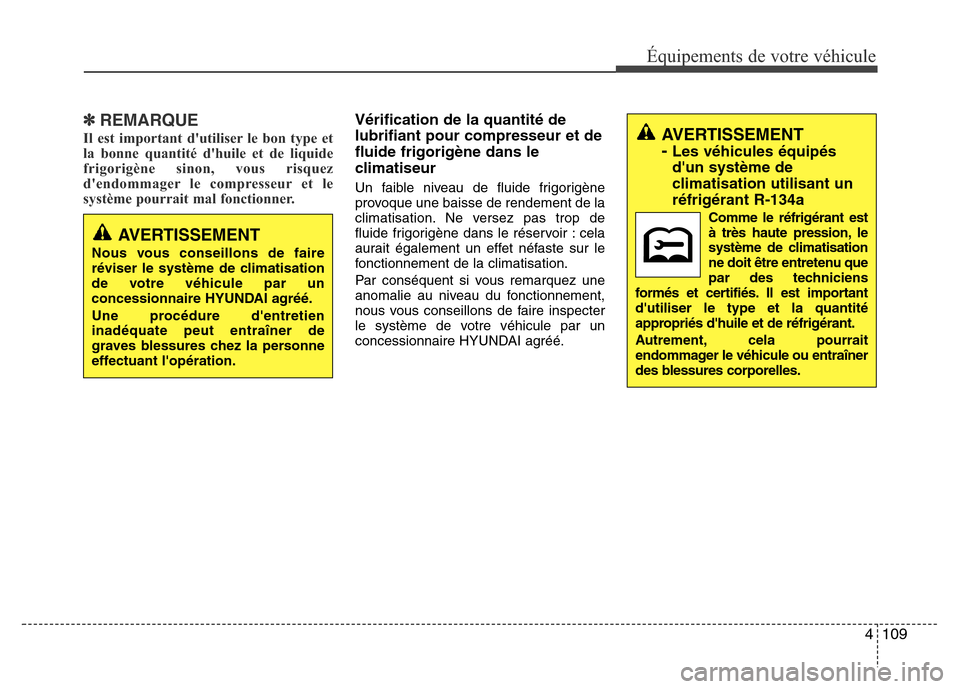

✽REMARQUE
Il est important d'utiliser le bon type et
la bonne quantité d'huile et de liquide
frigorigène sinon, vous risquez
d'endommager le compresseur et le
système pourrait mal fonctionner.
Vérification de la quantité de
lubrifiant pour compresseur et de
fluide frigorigène dans le
climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent si vous remarquez une
anomalie au niveau du fonctionnement,
nous vous conseillons de faire inspecter
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Nous vous conseillons de faire
réviser le système de climatisation
de votre véhicule par un
concessionnaire HYUNDAI agréé.
Une procédure d'entretien
inadéquate peut entraîner de
graves blessures chez la personne
effectuant l'opération.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-134a
Comme le réfrigérant est
à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est important
d'utiliser le type et la quantité
appropriés d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou entraîner
des blessures corporelles.

Équipements de votre véhicule
110 4
Votre véhicule utilise un réfrigérant R-134a
ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour votre
véhicule en vous référant à l'étiquette à
l'intérieur du capot. Pour plus de détails sur
l'emplacement de l'étiquette du réfrigérant
du système de climatisation, reportez-
vous à la chapitre 8.
AVERTISSEMENT
-
Les véhicules équipés
d'un système de
climatisation utilisant un
réfrigérant R-1234yf
Comme le réfrigérant est
relativement inflammable
et à très haute pression, le
système de climatisation
ne doit être entretenu que
par des techniciens
formés et certifiés. Il est
important d'utiliser le type
et la quantité appropriés
d'huile et de réfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessures corporelles.

4111
Équipements de votre véhicule
SYSTÈME DE COMMANDE AUTOMATIQUE DE LA CLIMATISATION (LE CAS ÉCHÉANT)
1.Bouton de réglage de la température côté
conducteur
2. Bouton de dégivrage avant
3. Bouton de réglage de l'admission d'air
4. Écran LCD
5. Bouton AUTO (contrôle automatique)
6. Bouton OFF
7. Molette de réglage de la vitesse du
ventilateur
8. Bouton de sélection du mode
9. Bouton de réglage de la température des
deux côtés
10. Bouton de réglage de la température
côté passager
11. Bouton de dégivrage de la lunette arrière
12. Bouton de climatisation
OMD044109
ATTENTION
L'utilisation du ventilateur lorsque
le contact est allumé peut
décharger la batterie. Utilisez le
ventilateur lorsque le moteur
tourne.

Équipements de votre véhicule
112 4
Chauffage et climatisation
automatiques
1.Appuyez sur le bouton AUTO.
Le message AUTO apparaît. Les modes,
les vitesses de ventilation, l’arrivée d’air
et l’air conditionné sont contrôlés
automatiquement par le réglage de la
température.2. Appuyez sur le bouton TEMP pour
sélectionner la température souhaitée.✽REMARQUE
• Pour désactiver le mode automatique,
appuyez sur l'un des boutons suivants :
- Bouton de sélection de mode
- Bouton de dégivrage avant
- Bouton de réglage de la vitesse du
ventilateur
La fonction sélectionnée est contrôlée
manuellement tandis que toutes les
autres fonctions s'exécutent
automatiquement.
• Pour votre confort et pour une
efficacité optimale de la climatisation,
utilisez le bouton AUTO et réglez la
température sur 23 °C (73 °F).
✽REMARQUE
Ne placez jamais rien au dessus du
capteur situé sur le tableau de bord afin
de conserver un contrôle optimal du
système de chauffage et de
refroidissement.
OMD040111
OMD044110
OMD044116
■Conducteur■Passager avant
