Hyundai Elantra 2015 Инструкция по эксплуатации (in Russian)

373
Системы безопасности автомобиля

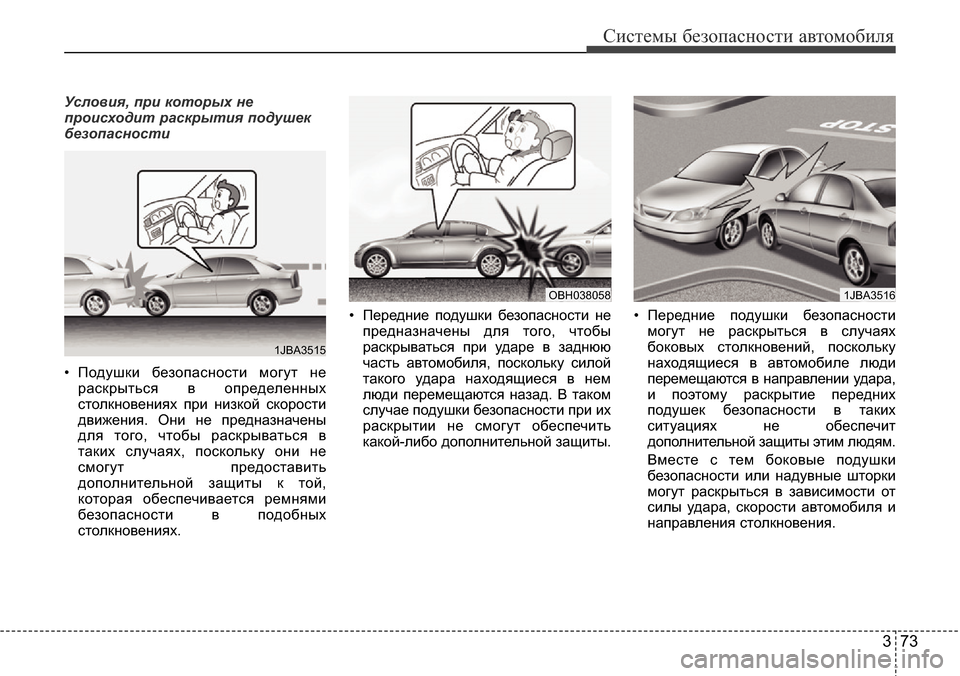

Условия, при которых не
происходит раскрытия подушек
безопасности
• Подушки безопасности могут не
раскрыться в определенных
столкновениях при низкой скорости
движения. Они не предназначены
для того, чтобы раскрываться в
таких случаях, поскольку они не
смогут предоставить
дополнительной защиты к той,
которая обеспечивается ремнями
безопасности в подобных
столкновениях.• Передние подушки безопасности не
предназначены для того, чтобы
раскрываться при ударе в заднюю
часть автомобиля, поскольку силой
такого удара находящиеся в нем
люди перемещаются назад. В таком
случае подушки безопасности при их
раскрытии не смогут обеспечить
какой-либо дополнительной защиты. • Передние подушки безопасности
могут не раскрыться в случаях
боковых столкновений, поскольку
находящиеся в автомобиле люди
перемещаются в направлении удара,
и поэтому раскрытие передних
подушек безопасности в таких
ситуациях не обеспечит
дополнительной защиты этим людям.
Вместе с тем боковые подушки
безопасности или надувные шторки
могут раскрыться в зависимости от
силы удара, скорости автомобиля и
направления столкновения.
1JBA3515
OBH0380581JBA3516

Системы безопасности автомобиля
74 3

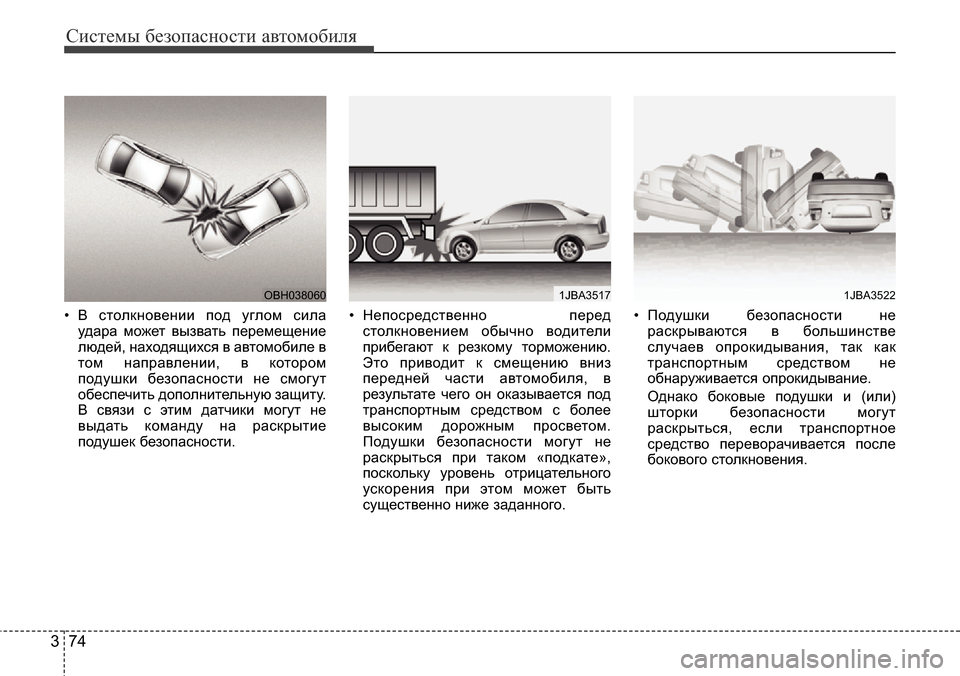

• В столкновении под углом сила
удара может вызвать перемещение
людей, находящихся в автомобиле в
том направлении, в котором
подушки безопасности не смогут
обеспечить дополнительную защиту.
В связи с этим датчики могут не
выдать команду на раскрытие
подушек безопасности.• Непосредственно перед
столкновением обычно водители
прибегают к резкому торможению.
Это приводит к смещению вниз
передней части автомобиля, в
результате чего он оказывается под
транспортным средством с более
высоким дорожным просветом.
Подушки безопасности могут не
раскрыться при таком «подкате»,
поскольку уровень отрицательного
ускорения при этом может быть
существенно ниже заданного.• Подушки безопасности не
раскрываются в большинстве
случаев опрокидывания, так как
транспортным средством не
обнаруживается опрокидывание.
Однако боковые подушки и (или)
шторки безопасности могут
раскрыться, если транспортное
средство переворачивается после
бокового столкновения.
OBH0380601JBA35171JBA3522

375
Системы безопасности автомобиля

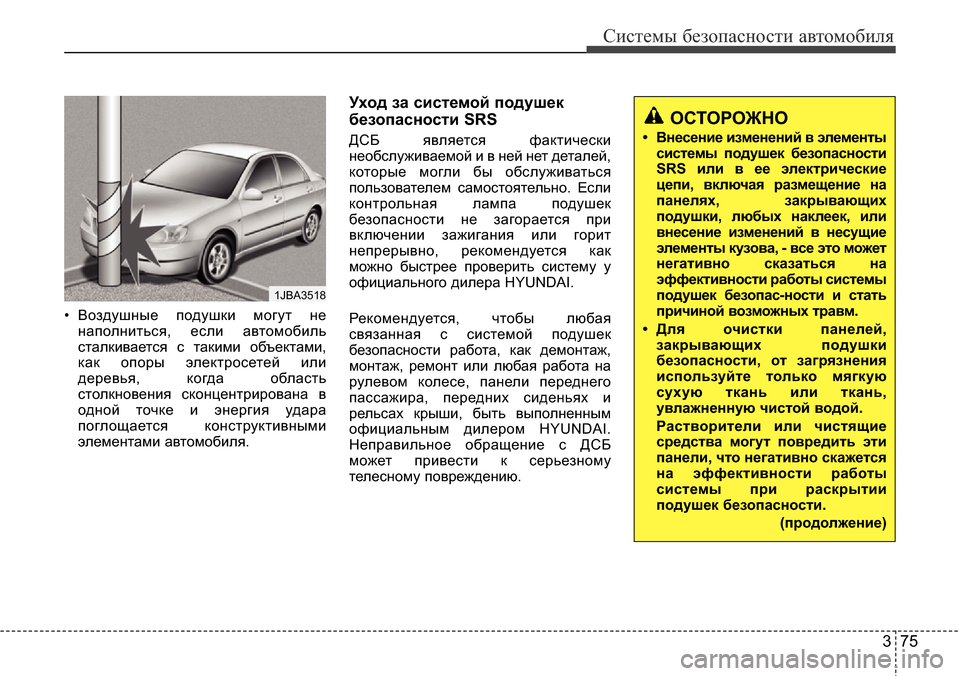

• Воздушные подушки могут не
наполниться, если автомобиль
сталкивается с такими объектами,
как опоры электросетей или
деревья, когда область
столкновения сконцентрирована в
одной точке и энергия удара
поглощается конструктивными
элементами автомобиля.
Уход за системой подушек
безопасности SRS
ДСБ является фактически
необслуживаемой и в ней нет деталей,
которые могли бы обслуживаться
пользователем самостоятельно. Если
контрольная лампа подушек
безопасности не загорается при
включении зажигания или горит
непрерывно, рекомендуется как
можно быстрее проверить систему у
официального дилера HYUNDAI.
Рекомендуется, чтобы любая
связанная с системой подушек
безопасности работа, как демонтаж,
монтаж, ремонт или любая работа на
рулевом колесе, панели переднего
пассажира, передних сиденьях и
рельсах крыши, быть выполненным
официальным дилером HYUNDAI.
Неправильное обращение с ДСБ
может привести к серьезному
телесному повреждению.
1JBA3518
ОСТОРОЖНО
• Внесение изменений в элементы
системы подушек безопасности
SRS или в ее электрические
цепи, включая размещение на
панелях, закрывающих
подушки, любых наклеек, или
внесение изменений в несущие
элементы кузова, - все это может
негативно сказаться на
эффективности работы системы
подушек безопас-ности и стать
причиной возможных травм.
• Для очистки панелей,
закрывающих подушки
безопасности, от загрязнения
используйте только мягкую
сухую ткань или ткань,
увлажненную чистой водой.
Растворители или чистящие
средства могут повредить эти
панели, что негативно скажется
на эффективности работы
системы при раскрытии
подушек безопасности.
(продолжение)

Системы безопасности автомобиля
76 3

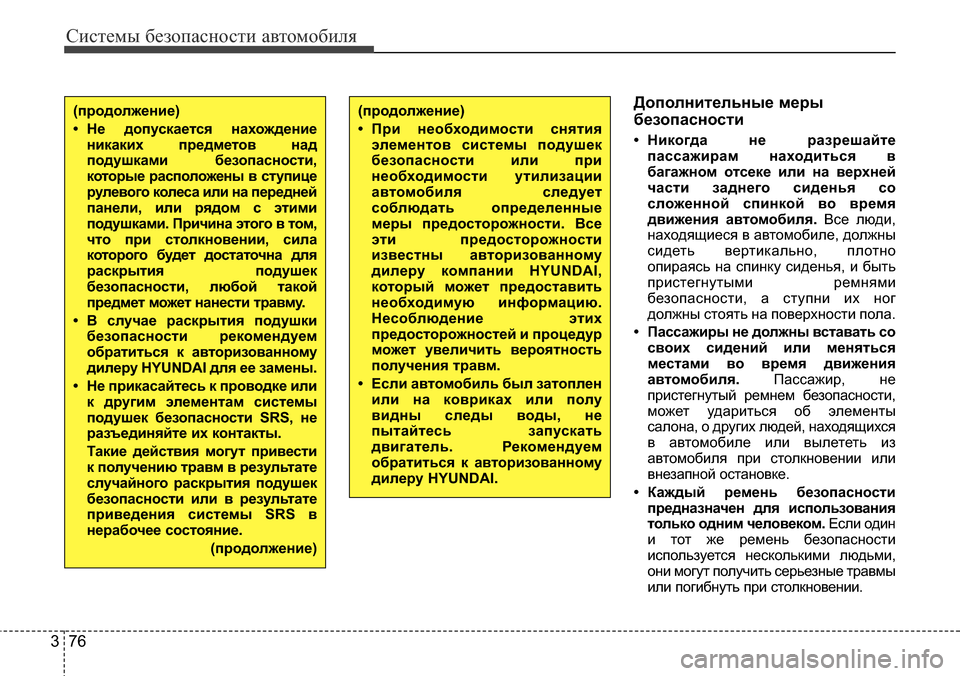

Дополнительные меры
безопасности
• Никогда не разрешайте
пассажирам находиться в
багажном отсеке или на верхней
части заднего сиденья со
сложенной спинкой во время
движения автомобиля.Все люди,
находящиеся в автомобиле, должны
сидеть вертикально, плотно
опираясь на спинку сиденья, и быть
пристегнутыми ремнями
безопасности, а ступни их ног
должны стоять на поверхности пола.
• Пассажиры не должны вставать со
своих сидений или меняться
местами во время движения
автомобиля.Пассажир, не
пристегнутый ремнем безопасности,
может удариться об элементы
салона, о других людей, находящихся
в автомобиле или вылететь из
автомобиля при столкновении или
внезапной остановке.
• Каждый ремень безопасности
предназначен для использования
только одним человеком.Если один
и тот же ремень безопасности
используется несколькими людьми,
они могут получить серьезные травмы
или погибнуть при столкновении.
(продолжение)
• При необходимости снятия
элементов системы подушек
безопасности или при
необходимости утилизации
автомобиля следует
соблюдать определенные
меры предосторожности. Все
эти предосторожности
известны авторизованному
дилеру компании HYUNDAI,
который может предоставить
необходимую информацию.
Несоблюдение этих
предосторожностей и процедур
может увеличить вероятность
получения травм.
• Если автомобиль был затоплен
или на ковриках или полу
видны следы воды, не
пытайтесь запускать
двигатель. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.(продолжение)
• Не допускается нахождение
никаких предметов над
подушками безопасности,
которые расположены в ступице
рулевого колеса или на передней
панели, или рядом с этими
подушками. Причина этого в том,
что при столкновении, сила
которого будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• В случае раскрытия подушки
безопасности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ее замены.
• Не прикасайтесь к проводке или
к другим элементам системы
подушек безопасности SRS, не
разъединяйте их контакты.
Такие действия могут привести
к получению травм в результате
случайного раскрытия подушек
безопасности или в результате
приведения системы SRS в
нерабочее состояние.
(продолжение)

377
Системы безопасности автомобиля

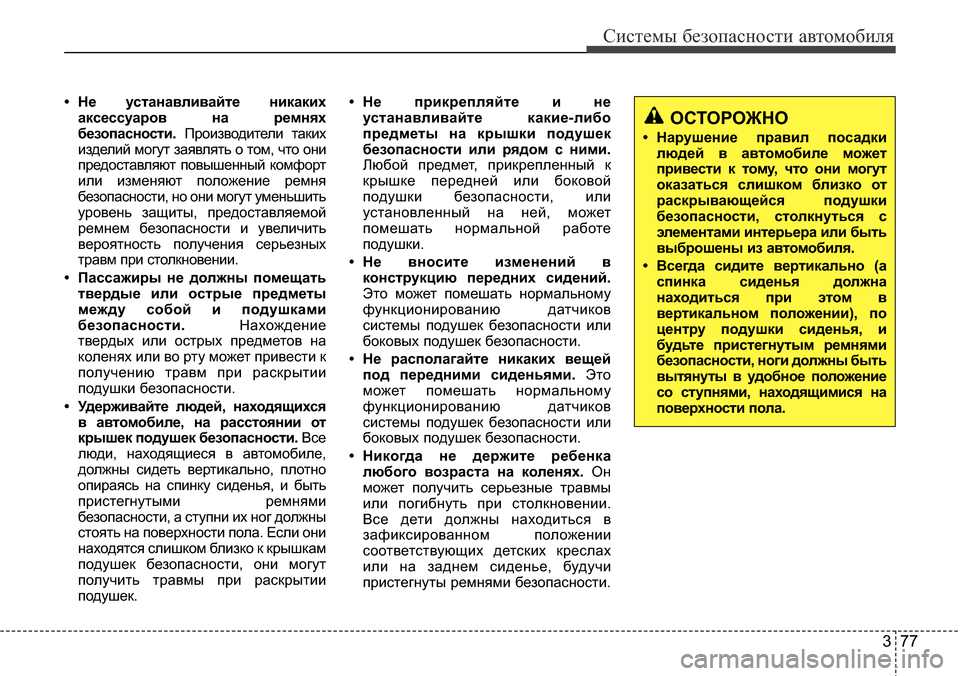

• Не устанавливайте никаких
аксессуаров на ремнях
безопасности.Производители таких
изделий могут заявлять о том, что они
предоставляют повышенный комфорт
или изменяют положение ремня
безопасности, но они могут уменьшить
уровень защиты, предоставляемой
ремнем безопасности и увеличить
вероятность получения серьезных
травм при столкновении.
• Пассажиры не должны помещать
твердые или острые предметы
между собой и подушками
безопасности.Нахождение
твердых или острых предметов на
коленях или во рту может привести к
получению травм при раскрытии
подушки безопасности.
• Удерживайте людей, находящихся
в автомобиле, на расстоянии от
крышек подушек безопасности.Все
люди, находящиеся в автомобиле,
должны сидеть вертикально, плотно
опираясь на спинку сиденья, и быть
пристегнутыми ремнями
безопасности, а ступни их ног должны
стоять на поверхности пола. Если они
находятся слишком близко к крышкам
подушек безопасности, они могут
получить травмы при раскрытии
подушек.• Не прикрепляйте и не
устанавливайте какие-либо
предметы на крышки подушек
безопасности или рядом с ними.
Любой предмет, прикрепленный к
крышке передней или боковой
подушки безопасности, или
установленный на ней, может
помешать нормальной работе
подушки.
• Не вносите изменений в
конструкцию передних сидений.
Это может помешать нормальному
функционированию датчиков
системы подушек безопасности или
боковых подушек безопасности.
• Не располагайте никаких вещей
под передними сиденьями.Это
может помешать нормальному
функционированию датчиков
системы подушек безопасности или
боковых подушек безопасности.
• Никогда не держите ребенка
любого возраста на коленях.Он
может получить серьезные травмы
или погибнуть при столкновении.
Все дети должны находиться в
зафиксированном положении
соответствующих детских креслах
или на заднем сиденье, будучи
пристегнуты ремнями безопасности.
ОСТОРОЖНО
• Нарушение правил посадки
людей в автомобиле может
привести к тому, что они могут
оказаться слишком близко от
раскрывающейся подушки
безопасности, столкнуться с
элементами интерьера или быть
выброшены из автомобиля.
• Всегда сидите вертикально (а
спинка сиденья должна
находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
будьте пристегнутым ремнями
безопасности, ноги должны быть
вытянуты в удобное положение
со ступнями, находящимися на
поверхности пола.

Системы безопасности автомобиля
78 3

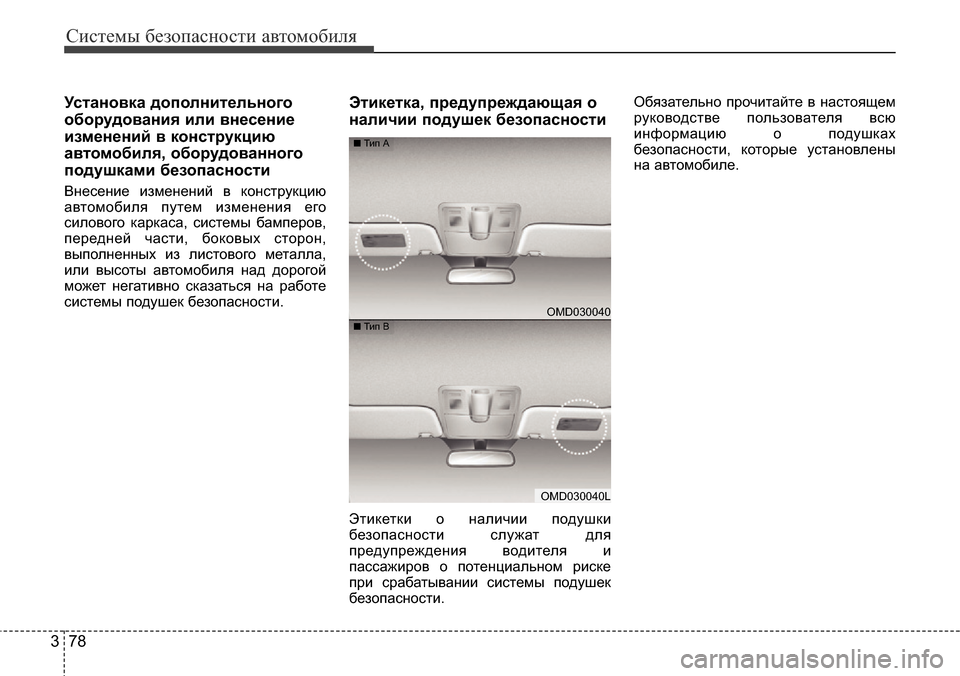

Установка дополнительного
оборудования или внесение
изменений в конструкцию
автомобиля, оборудованного
подушками безопасности
Внесение изменений в конструкцию
автомобиля путем изменения его
силового каркаса, системы бамперов,
передней части, боковых сторон,
выполненных из листового металла,
или высоты автомобиля над дорогой
может негативно сказаться на работе
системы подушек безопасности.
Этикетка, предупреждающая о
наличии подушек безопасности
Этикетки о наличии подушки
безопасности служат для
предупреждения водителя и
пассажиров о потенциальном риске
при срабатывании системы подушек
безопасности.Обязательно прочитайте в настоящем
руководстве пользователя всю
информацию о подушках
безопасности, которые установлены
на автомобиле.
OMD030040
OMD030040L
■Тип А
■Тип B

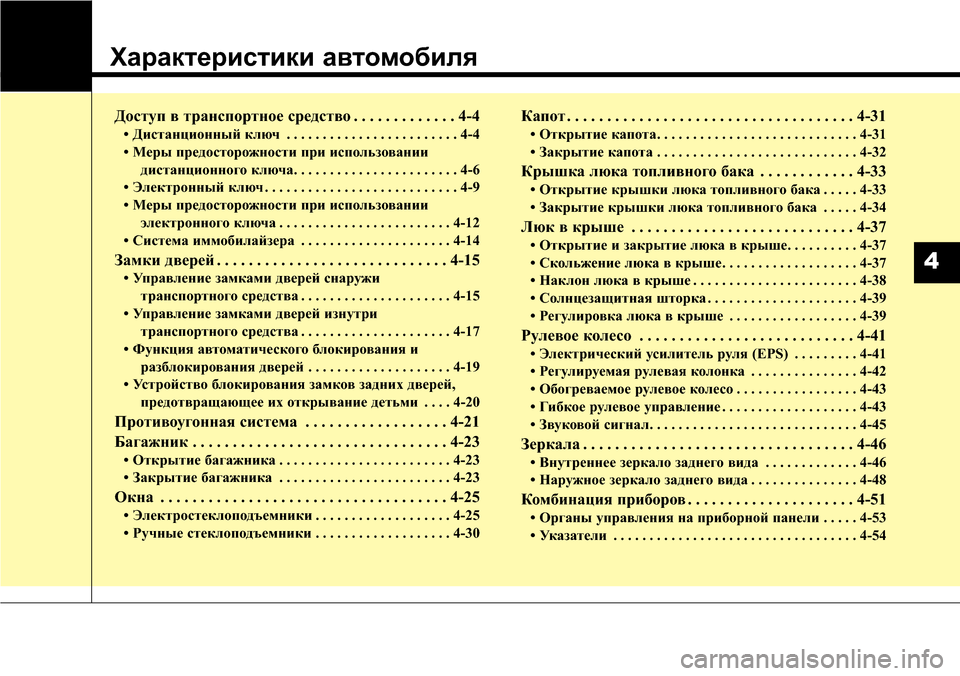

Характеристики автомобиля
Доступ в транспортное средство . . . . . . . . . . . . . 4-4
• Дистанционный ключ . . . . . . . . . . . . . . . . . . . . . . . . 4-4
• Меры предосторожности при использовании
дистанционного ключа. . . . . . . . . . . . . . . . . . . . . . . 4-6
• Электронный ключ . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9
• Меры предосторожности при использовании
электронного ключа . . . . . . . . . . . . . . . . . . . . . . . . 4-12
• Система иммобилайзера . . . . . . . . . . . . . . . . . . . . . 4-14
Замки дверей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-15
• Управление замками дверей снаружи
транспортного средства . . . . . . . . . . . . . . . . . . . . . 4-15
• Управление замками дверей изнутри
транспортного средства . . . . . . . . . . . . . . . . . . . . . 4-17
• Функция автоматического блокирования и
разблокирования дверей . . . . . . . . . . . . . . . . . . . . 4-19
• Устройство блокирования замков задних дверей,
предотвращающее их открывание детьми . . . . 4-20
Противоугонная система . . . . . . . . . . . . . . . . . . 4-21
Багажник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-23
• Открытие багажника . . . . . . . . . . . . . . . . . . . . . . . . 4-23
• Закрытие багажника . . . . . . . . . . . . . . . . . . . . . . . . 4-23
Окна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-25
• Электростеклоподъемники . . . . . . . . . . . . . . . . . . . 4-25
• Ручные стеклоподъемники . . . . . . . . . . . . . . . . . . . 4-30
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31
• Открытие капота. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-31
• Закрытие капота . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-32
Крышка люка топливного бака . . . . . . . . . . . . 4-33
• Открытие крышки люка топливного бака . . . . . 4-33
• Закрытие крышки люка топливного бака . . . . . 4-34
Люк в крыше . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-37
• Открытие и закрытие люка в крыше. . . . . . . . . . 4-37
• Скольжение люка в крыше. . . . . . . . . . . . . . . . . . . 4-37
• Наклон люка в крыше . . . . . . . . . . . . . . . . . . . . . . . 4-38
• Солнцезащитная шторка . . . . . . . . . . . . . . . . . . . . . 4-39
• Регулировка люка в крыше . . . . . . . . . . . . . . . . . . 4-39
Рулевое колесо . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-41
• Электрический усилитель руля (EPS) . . . . . . . . . 4-41
• Регулируемая рулевая колонка . . . . . . . . . . . . . . . 4-42
• Обогреваемое рулевое колесо . . . . . . . . . . . . . . . . . 4-43
• Гибкое рулевое управление . . . . . . . . . . . . . . . . . . . 4-43
• Звуковой сигнал. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
Зеркала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-46
• Внутреннее зеркало заднего вида . . . . . . . . . . . . . 4-46
• Наружное зеркало заднего вида . . . . . . . . . . . . . . . 4-48
Комбинация приборов . . . . . . . . . . . . . . . . . . . . . 4-51
• Органы управления на приборной панели . . . . . 4-53
• Указатели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-54
4

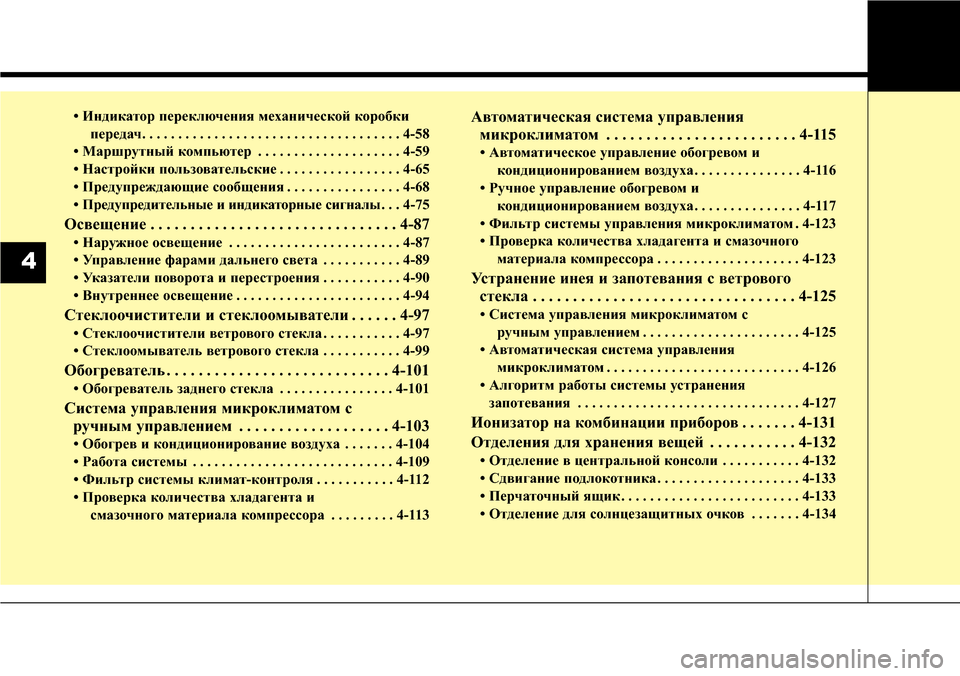

• Индикатор переключения механической коробки
передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-58
• Маршрутный компьютер . . . . . . . . . . . . . . . . . . . . 4-59
• Настройки пользовательские . . . . . . . . . . . . . . . . . 4-65
• Предупреждающие сообщения . . . . . . . . . . . . . . . . 4-68
• Предупредительные и индикаторные сигналы. . . 4-75
Освещение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-87
• Наружное освещение . . . . . . . . . . . . . . . . . . . . . . . . 4-87
• Управление фарами дальнего света . . . . . . . . . . . 4-89
• Указатели поворота и перестроения . . . . . . . . . . . 4-90
• Внутреннее освещение . . . . . . . . . . . . . . . . . . . . . . . 4-94
Стеклоочистители и стеклоомыватели . . . . . . 4-97
• Стеклоочистители ветрового стекла . . . . . . . . . . . 4-97
• Стеклоомыватель ветрового стекла . . . . . . . . . . . 4-99
Обогреватель . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-101
• Обогреватель заднего стекла . . . . . . . . . . . . . . . . 4-101
Система управления микроклиматом с
ручным управлением . . . . . . . . . . . . . . . . . . . 4-103
• Обогрев и кондиционирование воздуха . . . . . . . 4-104
• Работа системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-109
• Фильтр системы климат-контроля . . . . . . . . . . . 4-112
• Проверка количества хладагента и
смазочного материала компрессора . . . . . . . . . 4-113
Автоматическая система управления
микроклиматом . . . . . . . . . . . . . . . . . . . . . . . . 4-115
• Автоматическое управление обогревом и
кондиционированием воздуха . . . . . . . . . . . . . . . 4-116
• Ручное управление обогревом и
кондиционированием воздуха . . . . . . . . . . . . . . . 4-117
• Фильтр системы управления микроклиматом . 4-123
• Проверка количества хладагента и смазочного
материала компрессора . . . . . . . . . . . . . . . . . . . . 4-123
Устранение инея и запотевания с ветрового
стекла . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-125
• Система управления микроклиматом с
ручным управлением . . . . . . . . . . . . . . . . . . . . . . 4-125
• Автоматическая система управления
микроклиматом . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-126
• Алгоритм работы системы устранения
запотевания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-127
Ионизатор на комбинации приборов . . . . . . . 4-131
Отделения для хранения вещей . . . . . . . . . . . 4-132
• Отделение в центральной консоли . . . . . . . . . . . 4-132
• Сдвигание подлокотника . . . . . . . . . . . . . . . . . . . . 4-133
• Перчаточный ящик . . . . . . . . . . . . . . . . . . . . . . . . . 4-133
• Отделение для солнцезащитных очков . . . . . . . 4-134
4

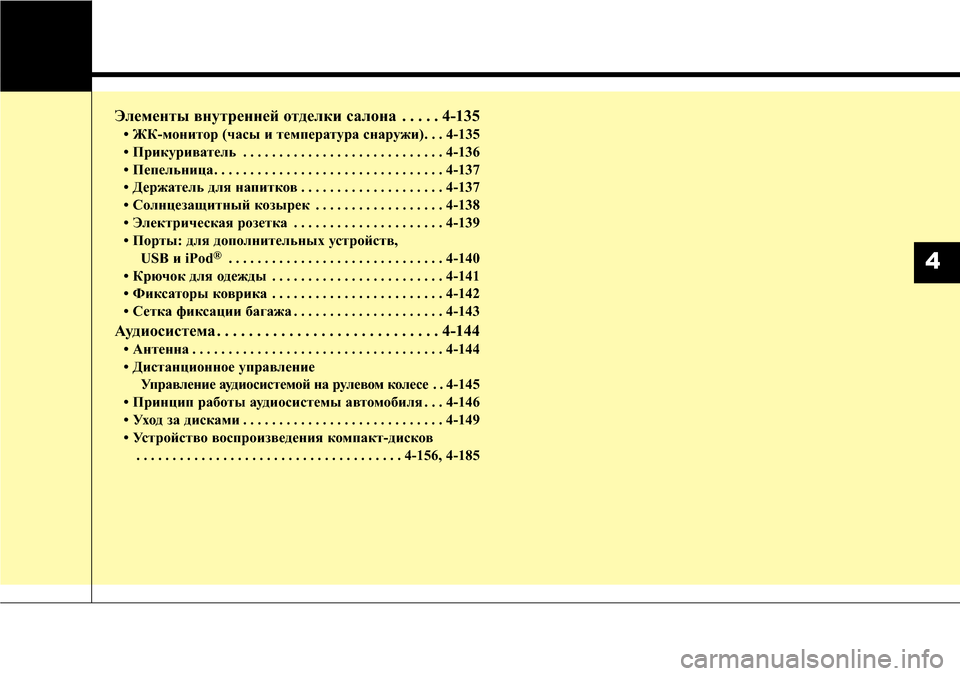

Элементы внутренней отделки салона . . . . . 4-135
• ЖК-монитор (часы и температура снаружи). . . 4-135
• Прикуриватель . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-136
• Пепельница. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-137
• Держатель для напитков . . . . . . . . . . . . . . . . . . . . 4-137
• Солнцезащитный козырек . . . . . . . . . . . . . . . . . . 4-138
• Электрическая розетка . . . . . . . . . . . . . . . . . . . . . 4-139
• Порты: для дополнительных устройств,
USB и iPod
®. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-140
• Крючок для одежды . . . . . . . . . . . . . . . . . . . . . . . . 4-141
• Фиксаторы коврика . . . . . . . . . . . . . . . . . . . . . . . . 4-142
• Сетка фиксации багажа . . . . . . . . . . . . . . . . . . . . . 4-143
Аудиосистема . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-144
• Антенна . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-144
• Дистанционное управление
Управление аудиосистемой на рулевом колесе . . 4-145
• Принцип работы аудиосистемы автомобиля . . . 4-146
• Уход за дисками . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-149
• Устройство воспроизведения компакт-дисков
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-156, 4-185
4

Характеристики автомобиля
4 4
Дистанционный ключ
Для автомобилей HYUNDAI
используется дистанционный ключ,
которым производится блокирование
и разблокирование дверей (и
багажника), а также пуск двигателя.
1. Блокирование дверей
2. Разблокирование дверей
3. Разблокирование багажникаЗапирает замок
Для блокирования:
1. Закрыть все двери, капот и
багажник.
2. Нажать кнопку блокирования двери
(1) на дистанционном ключе.
3. Двери блокируются. Производится
мигание лампами аварийной
сигнализации.
4. Убедиться в блокировании дверей
по положению кнопок выключения
замка двери внутри транспортного
средства.
ДОСТУП В ТРАНСПОРТНОЕ СРЕДСТВО
OHG040006L
ОСТОРОЖНО
Не следует оставлять ключи в
транспортном средстве, если в
нем находятся дети без
присмотра. Оставшиеся без
присмотра дети могут вставить
ключ в замок зажигания, могут
нажимать на кнопки управления
стеклоподъемниками с
электрическим приводом, их
действия могут также привести к
движению транспортного
средства, что может стать
причиной серьезной травмы или
смерти.
