Întreținere

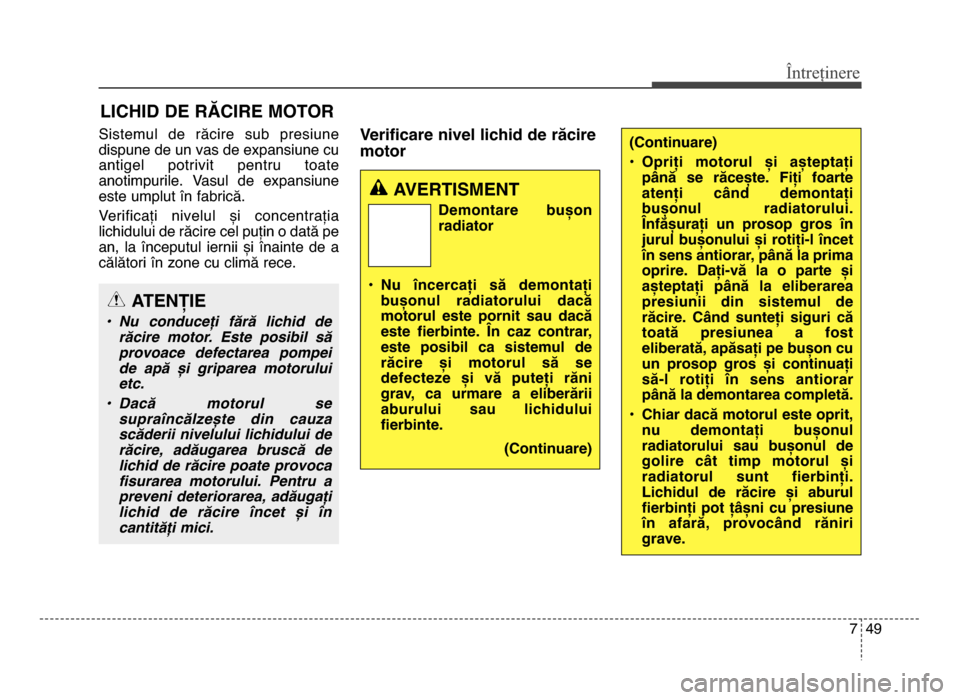

LICHID DE RĂCIRE MOTOR
Sistemul de răcire sub presiune
dispune de un vas de expansiune cu
antigel potrivit pentru toate
anotimpurile. Vasul de expansiune
este umplut în fabrică.
Verificați nivelul și concentrația
lichidului de răcire cel puțin o dată pe
an, la începutul iernii și înainte de a
călători în zone cu climă rece. Verificare nivel lichid de răcire
motor (Continuare)
I Opriți motorul și așteptațipFnă se răcește. Fiți foarte
atenți cFnd demontați
bușonul radiatorului.
Lnfășurați un prosop gros Gn
jurul bușonului și rotiți-l Gncet
Gn sens antiorar, pFnă la prima
oprire. Dați-vă la o parte și
așteptați pFnă la eliberarea
presiunii din sistemul de
răcire. CFnd sunteți siguri că
toată presiunea a fost
eliberată, apăsați pe bușon cu
un prosop gros și continuați
să-l rotiți Gn sens antiorar
pFnă la demontarea completă.
I Chiar dacă motorul este oprit, nu demontați bușonul
radiatorului sau bușonul de
golire cFt timp motorul și
radiatorul sunt fierbinți.
Lichidul de răcire și aburul
fierbinți pot țFșni cu presiune
Gn afară, provocFnd răniri
grave.
AVERTISMENT
Demontare bușonradiator
I Nu Gncercați să demontați bușonul radiatorului dacă
motorul este pornit sau dacă
este fierbinte. Ln caD contrar,
este posibil ca sistemul de
răcire și motorul să se
defecteDe și vă puteți răni
grav, ca urmare a eliberării
aburului sau lichidului
fierbinte.
(Continuare)
ATENȚIE
• Nu conduceți fără lichid derăcire motor. Este posibil să
provoace defectarea pompei
de apă și griparea motorului
etc.
• Dacă motorul se supraîncălzește din cauza
scăderii nivelului lichidului de
răcire, adăugarea bruscă de
lichid de răcire poate provoca
fisurarea motorului. Pentru a
preveni deteriorarea, adăugați
lichid de răcire încet și în cantități mici.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 4Ț09

Întreținere
507

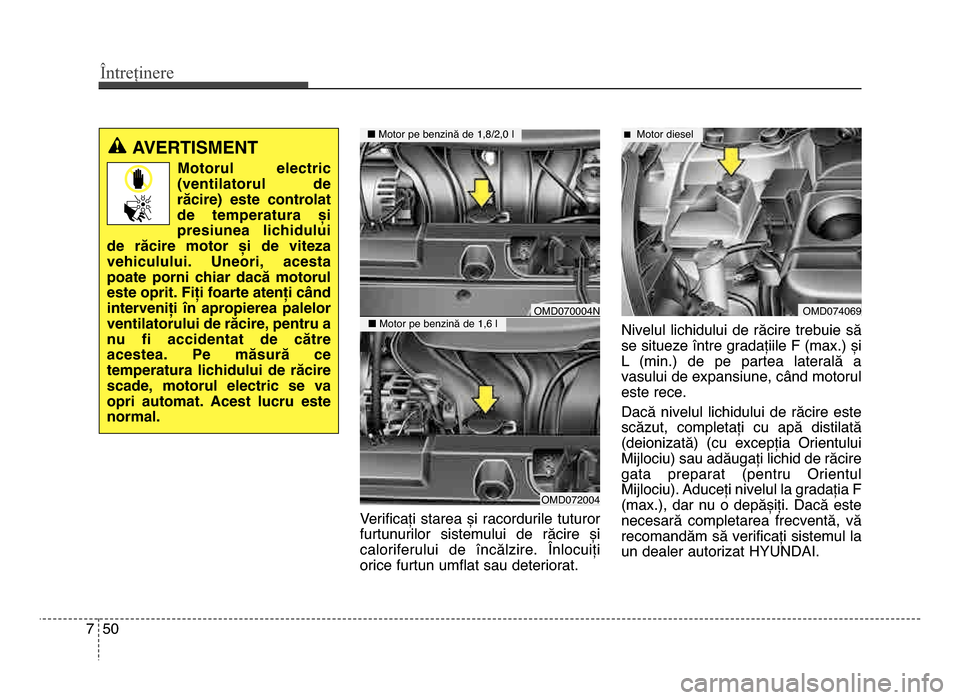

Verificați starea și racordurile tuturor
furtunurilor sistemului de răcire și
caloriferului de încălzire. Înlocuițiorice furtun umflat sau deteriorat. nivelul lichidului de răcire trebuie să
se situeze între gradațiile F (max.) și
L (min.) de pe partea laterală a
vasului de expansiune, când motorul
este rece.
dacă nivelul lichidului de răcire este
scăzut, completați cu apă distilată
(deionizată) (cu excepția orientului
mijlociu) sau adăugați lichid de răcire
gata preparat (pentru orientul
mijlociu). Aduceți nivelul la gradația F
(max.), dar nu o depășiți. dacă este
necesară completarea frecventă, vă
recomandăm să verificați sistemul la
un dealer autorizat HYUndAI.
AVERTISMENT
Motorul electric
(ventilatorul de
răcire) este controlat
de temperatura și
presiunea lichidului
de răcire motor și de viteDa
vehiculului. Uneori, acesta
poate porni chiar dacă motorul
este oprit. Fiți foarte atenți cFnd
interveniți Gn apropierea palelor
ventilatorului de răcire, pentru a
nu fi accidentat de către
acestea. Pe măsură ce
temperatura lichidului de răcire
scade, motorul electric se va
opri automat. Acest lucru este
normal.
omd072004
omd070004n
n motor pe benzină de 1,8Țf2,0 l
nmotor pe benzină de 1,6 lomd074069
nmotor diesel
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț00

7 51
Întreținere

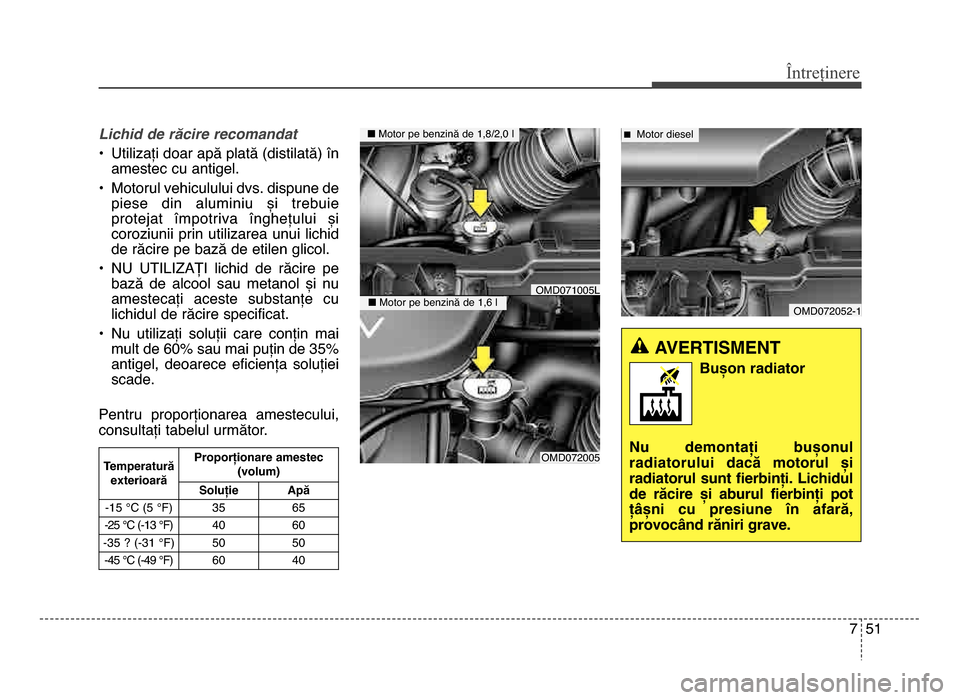

Lichid de răcire recomandat
• Utilizați doar apă plată (distilată) înamestec cu antigel.
• motorul vehiculului dvs. dispune de piese din aluminiu și trebuie
protejat împotriva înghețului și
coroziunii prin utilizarea unui lichid
de răcire pe bază de etilen glicol.
• nU UTILIZAȚI lichid de răcire pe bază de alcool sau metanol și nu
amestecați aceste substanțe cu
lichidul de răcire specificat.
• nu utilizați soluții care conțin mai mult de 60% sau mai puțin de 35%
antigel, deoarece eficiența soluției
scade.
Pentru proporționarea amestecului,
consultați tabelul următor.
Temperatură eCterioară Proporționare amestec
(volum)
Soluție Apă
-15 °C (5 °F) 35 65
-25 °C (-13 °F) 40 60
-35 ? (-31 °F) 50 50
-45 °C (-49 °F) 60 40
AVERTISMENT
bușon radiator
Nu demontați bușonul
radiatorului dacă motorul și
radiatorul sunt fierbinți. Lichidul
de răcire și aburul fierbinți pot
țFșni cu presiune Gn afară,
provocFnd răniri grave.
omd072005
omd071005L
n motor pe benzină de 1,8Țf2,0 l
nmotor pe benzină de 1,6 lomd072052-1
nmotor diesel
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț01

Întreținere
527

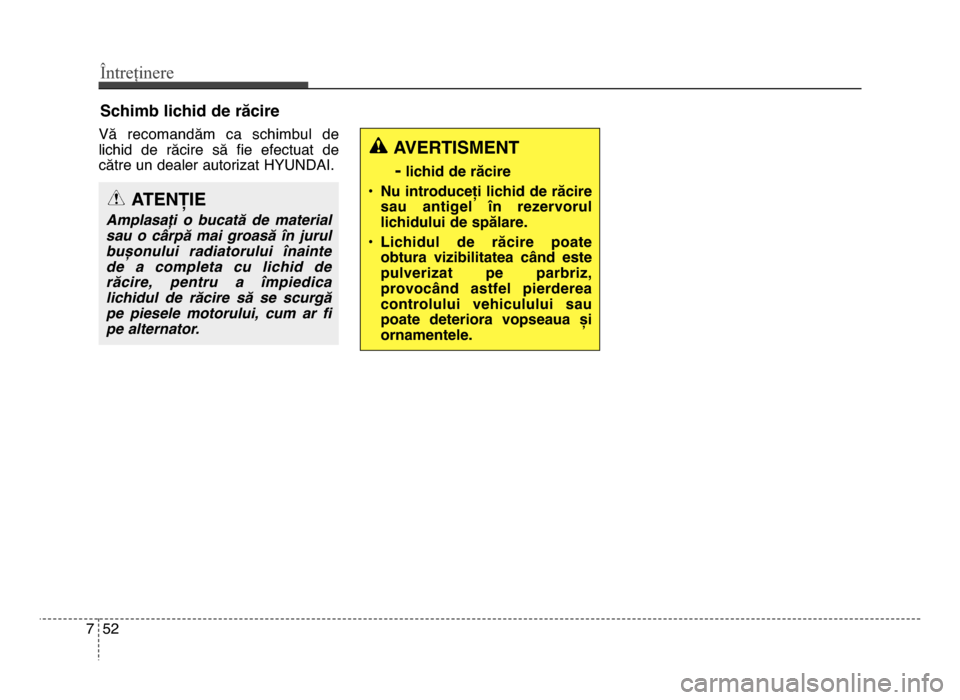

Schimb lichid de răcire
Vă recomandăm ca schimbul de
lichid de răcire să fie efectuat de
către un dealer autorizat HYUndAI.
ATENȚIE
Amplasați o bucată de material
sau o cârpă mai groasă în jurul
bușonului radiatorului înainte
de a completa cu lichid de
răcire, pentru a împiedica
lichidul de răcire să se scurgă
pe piesele motorului, cum ar fi
pe alternator.
AVERTISMENT -
lichid de răcire
I Nu introduceți lichid de răcire sau antigel Gn reDervorul
lichidului de spălare.
I Lichidul de răcire poate obtura viDibilitatea cFnd este
pulveriDat pe parbriD,
provocFnd astfel pierderea
controlului vehiculului sau
poate deteriora vopseaua și
ornamentele.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț02

7 53
Întreținere
LICHID DE FRKNĂ\bAMbREIAJ (DACĂ ExISTĂ LN DOTARE)
Verificare nivel lichid de
frFnă\bambreiaj
Verificați periodic nivelul lichidului din
rezervor. nivelul lichidului trebuie să se
situeze între gradațiile mAX (maxim) și
mIn (minim) de pe partea laterală a
rezervorului. Înainte de a scoate bușonul
rezervorului și de a completa nivelul
lichidului de frânăȚfambreiaj, curățați
zona din jurul bușonului pentru a preveni
contaminarea lichidului. dacă nivelul
este scăzut, completați cu lichid până la
gradația mAX (maxim). nivelul scade în
funcție de distanța parcursă. Aceasta
este o stare normală, asociată cu uzura
plăcuțelor de frână șiȚfsau a discului de
ambreiaj (dacă există în dotare).dacă nivelul lichidului este foarte scăzut,
vă recomandăm să verificați sistemul la
un dealer autorizat HYUndAI.
Utili#a*i numai lichid de fr$n(/
ambreiaj specificat. (\bonsulta*i
+Lubrifian*i recomanda*i )i capacit(*i&
%n capitolul 8.)
Nu amesteca*i niciodat( tipuri diferite
de lichid.
]
NOTĂ
Înainte de demontarea capacului
filtrului lichidului de frână\b
ambreiaj, citiți avertismentul de pe
capac.
AVERTISMENT
-
pierdere lichid de frFnă
Ln caDul Gn care sistemul de frFnare
necesită completarea frecventă a
lichidului, vă recomandăm să
verificați sistemul la un dealer
autoriDat HYUNDAI.
AVERTISMENT -
lichid de frFnă\bambreiaj
CFnd Gnlocuiți sau adăugați lichid
de frFnă\bambreiaj, manevrați-l cu
grijă. Fiți atenți să nu vină Gn
contact cu ochii. Dacă totuși
acest lucru se GntFmplă, spălați-vă
imediat pe ochi cu multă apă
curată. Adresați-vă cFt mai
curFnd posibil unui medic pentru
a vă face un control la ochi.
ATENȚIE
Aveți grijă ca lichidul de frână/
ambreiaj să nu intre în contact cu
vopseaua caroseriei, deoarece
aceasta se va deteriora.
Lichidul de frână/ambreiaj expus la aer
o perioadă îndelungată de timp nu
trebuie utilizat, deoarece calitatea
acestuia nu mai poate fi garantată.
Trebuie aruncat în mod
corespunzător. Nu utilizați lichid de
calitate necorespunzătoare. Dacă doar
câteva picături de ulei mineral, cum ar
fi uleiul de motor, ajung în sistemul de
ambreiaj/frânare, componentele
sistemului se pot deteriora.
omd070006n
AVERTISMENT
Curățați capacul Gnainte de demontare. UtiliDați numai lichid
de frFnă\bambreiaj DOT \f sau DOT
4 dintr-un recipient sigilat.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț03

Întreținere
547

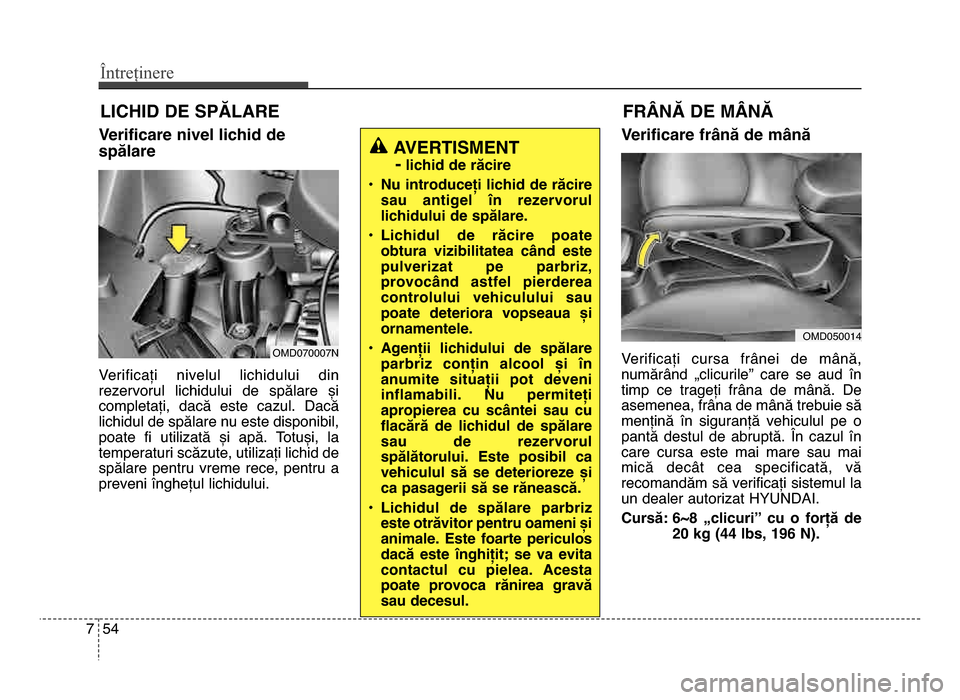

LICHID DE SPĂLARE
Verificare nivel lichid de
spălare
Verificați nivelul lichidului din
rezervorul lichidului de spălare și
completați, dacă este cazul. dacă
lichidul de spălare nu este disponibil,
poate fi utilizată și apă. Totuși, la
temperaturi scăzute, utilizați lichid de
spălare pentru vreme rece, pentru a
preveni înghețul lichidului.
Verificare frFnă de mFnă
Verificați cursa frânei de mână,
numărând „clicurile” care se aud în
timp ce trageți frâna de mână. de
asemenea, frâna de mână trebuie să
mențină în siguranță vehiculul pe o
pantă destul de abruptă. În cazul în
care cursa este mai mare sau mai
mică decât cea specificată, vă
recomandăm să verificați sistemul la
un dealer autorizat HYUndAI.
Cursă: 6E8 „clicuriJJ cu o forță de 20 kg (44 lbs, 196 N).
FRKNĂ DE MKNĂ
AVERTISMENT -
lichid de răcire
I Nu introduceți lichid de răcire sau antigel Gn reDervorul
lichidului de spălare.
I Lichidul de răcire poate obtura viDibilitatea cFnd este
pulveriDat pe parbriD,
provocFnd astfel pierderea
controlului vehiculului sau
poate deteriora vopseaua și
ornamentele.
I Agenții lichidului de spălare parbriD conțin alcool și Gn
anumite situații pot deveni
inflamabili. Nu permiteți
apropierea cu scFntei sau cu
flacără de lichidul de spălare
sau de reDervorul
spălătorului. Este posibil ca
vehiculul să se deterioreDe și
ca pasagerii să se rănească.
I Lichidul de spălare parbriD este otrăvitor pentru oameni și
animale. Este foarte periculos
dacă este Gnghițit; se va evita
contactul cu pielea. Acesta
poate provoca rănirea gravă
sau decesul.
omd070007n
omd050014
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț04

7 55
Întreținere

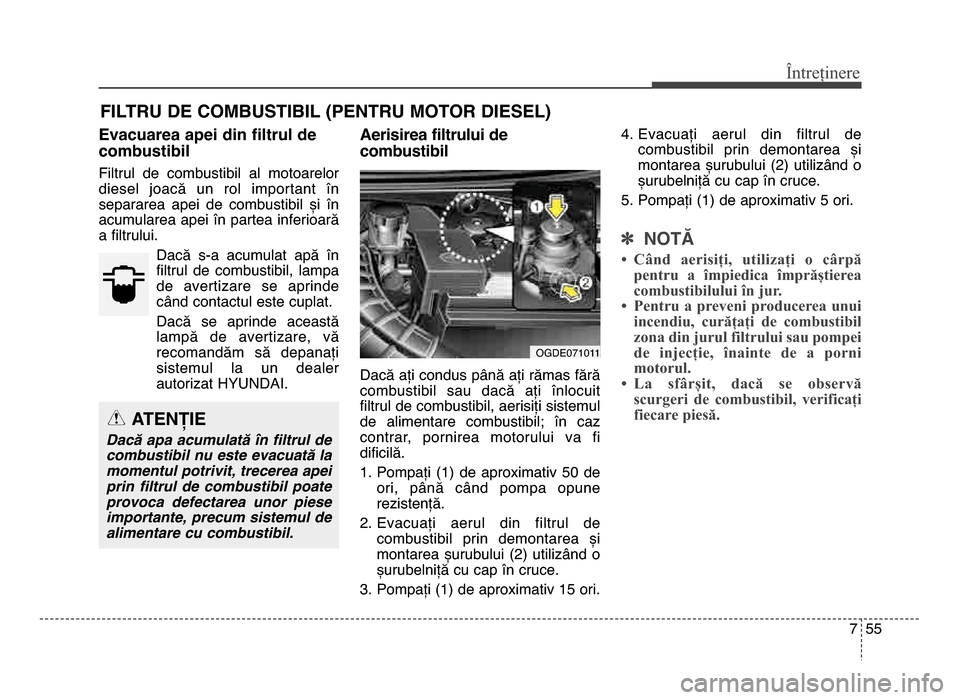

FILTRU DE COMbUSTIbIL (PENTRU MOTOR DIESEL)
Evacuarea apei din filtrul de
combustibil
Filtrul de combustibil al motoarelor
diesel joacă un rol important în
separarea apei de combustibil și în
acumularea apei în partea inferioară
a filtrului.dacă s-a acumulat apă în
filtrul de combustibil, lampa
de avertizare se aprinde
când contactul este cuplat.
dacă se aprinde această
lampă de avertizare, vă
recomandăm să depanați
sistemul la un dealer
autorizat HYUndAI.
Aerisirea filtrului de
combustibil
dacă ați condus până ați rămas fără
combustibil sau dacă ați înlocuit
filtrul de combustibil, aerisiți sistemul
de alimentare combustibil; în caz
contrar, pornirea motorului va fi
dificilă.
1. Pompați (1) de aproximativ 50 de ori, până când pompa opune
rezistență.
2. Evacuați aerul din filtrul de combustibil prin demontarea și
montarea șurubului (2) utilizând o
șurubelniță cu cap în cruce.
3. Pompați (1) de aproximativ 15 ori. 4. Evacuați aerul din filtrul de
combustibil prin demontarea și
montarea șurubului (2) utilizând o
șurubelniță cu cap în cruce.
5. Pompați (1) de aproximativ 5 ori.
] NOTĂ
• Când aerisiți, utilizați o cârpă
pentru a împiedica împrăștierea
combustibilului în jur.
• Pentru a preveni producerea unui incendiu, curățați de combustibil
zona din jurul filtrului sau pompei
de injecție, înainte de a porni
motorul.
• La sfârșit, dacă se observă scurgeri de combustibil, verificați
fiecare piesă.
ATENȚIE
Dacă apa acumulată în filtrul de
combustibil nu este evacuată la
momentul potrivit, trecerea apei
prin filtrul de combustibil poate
provoca defectarea unor piese
importante, precum sistemul de
alimentare cu combustibil.
ogdE071011
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț05

Întreținere
567

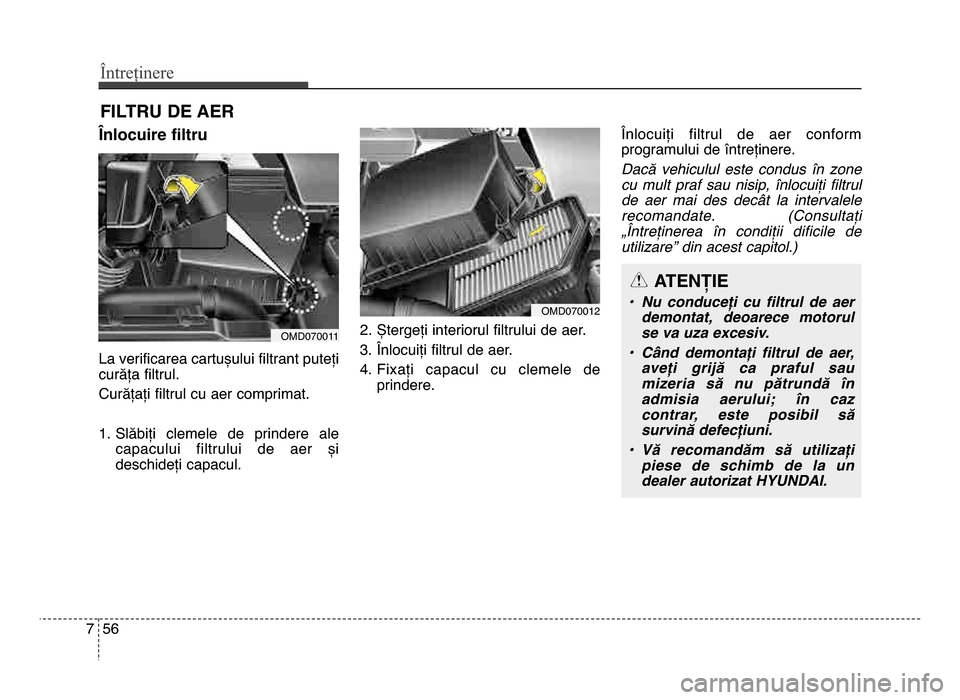

FILTRU DE AER
Lnlocuire filtru
La verificarea cartușului filtrant puteți
curăța filtrul.
Curățați filtrul cu aer comprimat.
1. Slăbiți clemele de prindere alecapacului filtrului de aer și
deschideți capacul. 2. Ștergeți interiorul filtrului de aer.
3. Înlocuiți filtrul de aer.
4. Fixați capacul cu clemele de prindere. Înlocuiți filtrul de aer conform
programului de întreținere.
Dac( vehiculul este condus %n #one
cu mult praf sau nisip, %nlocui*i filtrul
de aer mai des dec$t la intervalele
recomandate. (\bonsulta*i
+'ntre*inerea %n condi*ii dificile de
utili#are& din acest capitol.)
ATENȚIE
• Nu conduceți cu filtrul de aer
demontat, deoarece motorul
se va uza excesiv.
• Când demontați filtrul de aer, aveți grijă ca praful sau
mizeria să nu pătrundă în
admisia aerului; în caz
contrar, este posibil să
survină defecțiuni.
• Vă recomandăm să utilizați piese de schimb de la un
dealer autorizat HYUNDAI.
omd070011
omd070012
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț06

7 57
Întreținere
FILTRU DE POLEN (DACĂ ExISTĂ LN DOTARE)
Verificare filtru
dacă vehiculul este utilizat o
perioadă îndelungată în orașe cu
grad ridicat de poluare sau în zone
cu mult praf, acest filtru trebuie
verificat mai des și înlocuit mai
devreme. dacă doriți să înlocuiți
personal filtrul de polen, respectați
procedura următoare și fiți atenți să
nu deteriorați alte componente.
Înlocuiți filtrul de polen conform
programului de întreținere.
Lnlocuire filtru
1. deschideți torpedoul.2. demontați opritoarele de pe
ambele părți, rotindu-le în sens
antiorar.
omd070013
omd040129
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț07

Întreținere
587

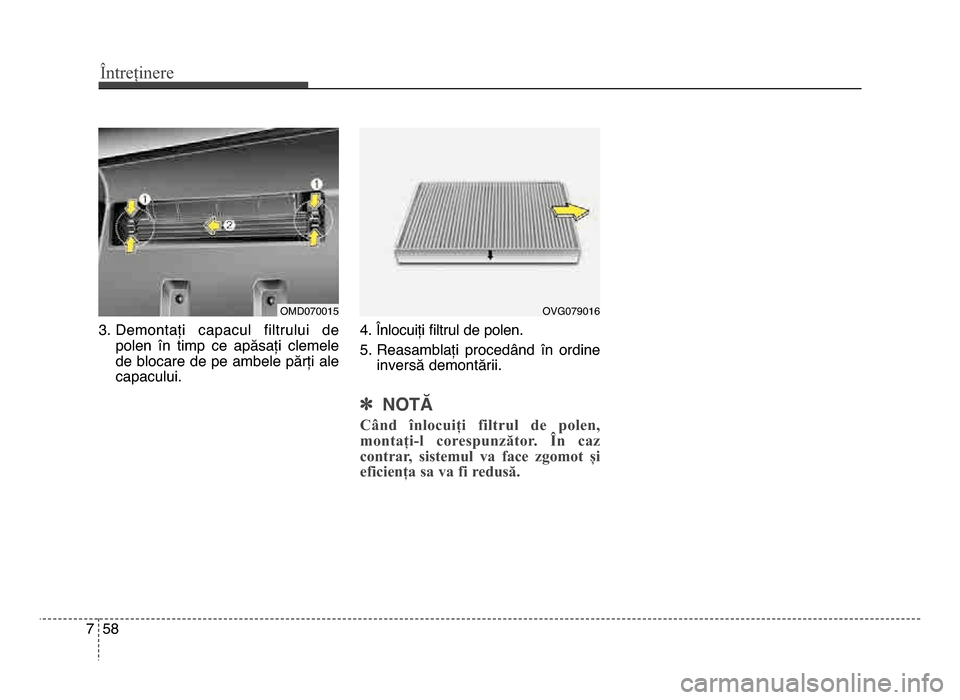

3. demontați capacul filtrului depolen în timp ce apăsați clemele
de blocare de pe ambele părți ale
capacului. 4. Înlocuiți filtrul de polen.
5. Reasamblați procedând în ordine
inversă demontării.
] NOTĂ
Când înlocuiți filtrul de polen,
montați-l corespunzător. În caz
contrar, sistemul va face zgomot și
eficiența sa va fi redusă.
omd070015oVg079016
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 5Ț08
