Întreținere
Rotație anvelope
Pentru a egaliza uzura profilului, se
recomandă schimbarea prin rotație a
anvelopelor la fiecare 12.000 km
(7.500 mile) sau mai repede în cazul
unei uzuri inegale.
În timpul rotației verificați ca roțile să
fie echilibrate corespunzător.
În momentul rotației verificați dacă
există urme de uzură inegală sau de
deteriorare. Uzura anormală este
provocată de obicei de presiunea
incorectă în anvelope, geometria sau
echilibrarea incorectă a roților,
frânarea bruscă și de negocierea în
forță a virajelor. Verificați ca profilul
anvelopei să nu prezinte umflături
sau protuberanțe. dacă prezintă
astfel de deteriorări, înlocuiți
anvelopa. dacă pânza sau armătura
metalică devine vizibilă, înlocuiți
anvelopa. după rotație reglați
presiunea în anvelope la valoarea
specificată și verificați dacă piulițele
de roată sunt bine strânse.
Consultați „Jante și anvelope” în
capitolul 8.\fri de c$te ori efectua*i rota*ia
anvelopelor, verifica*i starea
discurilor )i pl(cu*elor de fr$n(.
]
NOTĂ
Efectuați rotația anvelopelor cu
model asimetric al profilului radial,
numai de pe față pe spate și nu de pe
dreapta pe stânga.
AVERTISMENT
I La rotația anvelopelor, nu
folosiți o roată de reDervă
compactă.
I Ln niciun caD nu combinați anvelope cu profil radial și cu
profil longitudinal.
Manevrabilitatea va avea de
suferit și reDultatul poate fi
decesul, rănirea gravă sau
pierderi materiale.
CBgQ0706
CBgQ0707
CBgQ0707A
Fără roată de rezervă Cu roată de rezervă de dimensiuni normale
(dacă există în dotare)
Anvelope cu profil direcțional (dacă
există în dotare)
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 6Ț09

Întreținere
707

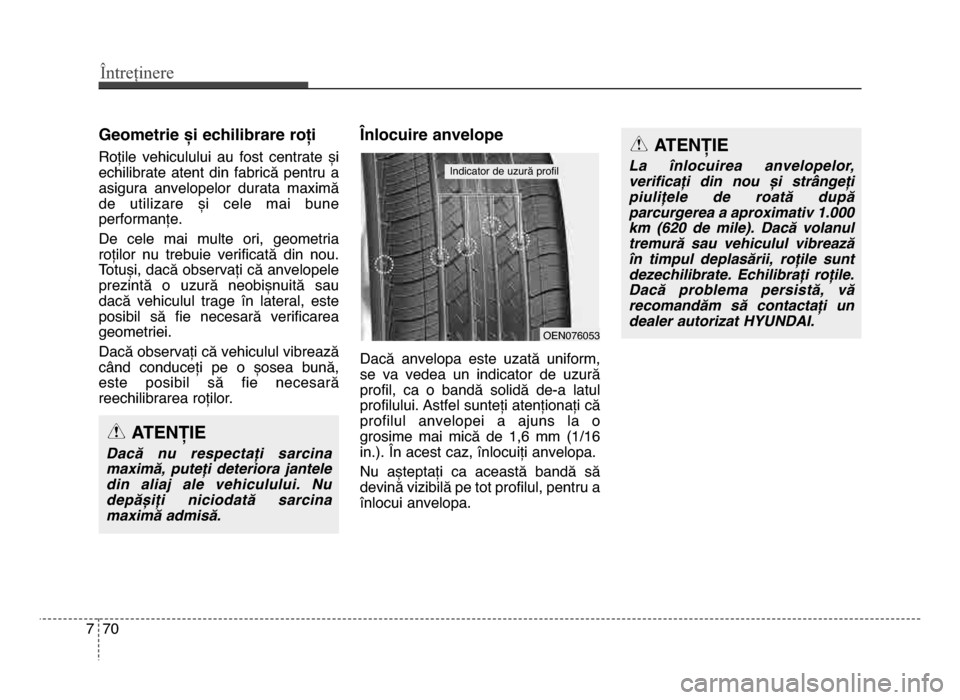

geometrie și echilibrare roți
Roțile vehiculului au fost centrate și
echilibrate atent din fabrică pentru a
asigura anvelopelor durata maximă
de utilizare și cele mai bune
performanțe.
de cele mai multe ori, geometria
roților nu trebuie verificată din nou.
Totuși, dacă observați că anvelopele
prezintă o uzură neobișnuită sau
dacă vehiculul trage în lateral, este
posibil să fie necesară verificarea
geometriei.
dacă observați că vehiculul vibrează
când conduceți pe o șosea bună,
este posibil să fie necesară
reechilibrarea roților.
Lnlocuire anvelope
dacă anvelopa este uzată uniform,
se va vedea un indicator de uzură
profil, ca o bandă solidă de-a latul
profilului. Astfel sunteți atenționați că
profilul anvelopei a ajuns la o
grosime mai mică de 1,6 mm (1Țf16
in.). În acest caz, înlocuiți anvelopa.
nu așteptați ca această bandă să
devină vizibilă pe tot profilul, pentru a
înlocui anvelopa.
oEn076053
Indicator de uzură profil
ATENȚIE
Dacă nu respectați sarcina
maximă, puteți deteriora jantele
din aliaj ale vehiculului. Nu depășiți niciodată sarcina
maximă admisă.
ATENȚIE
La înlocuirea anvelopelor,
verificați din nou și strângeți
piulițele de roată după
parcurgerea a aproximativ 1.\b\b\b
km (62\b de mile). Dacă volanul
tremură sau vehiculul vibrează
în timpul deplasării, roțile sunt
dezechilibrate. Echilibrați roțile.
Dacă problema persistă, vă
recomandăm să contactați un
dealer autorizat HYUNDAI.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț00

7 71
Întreținere

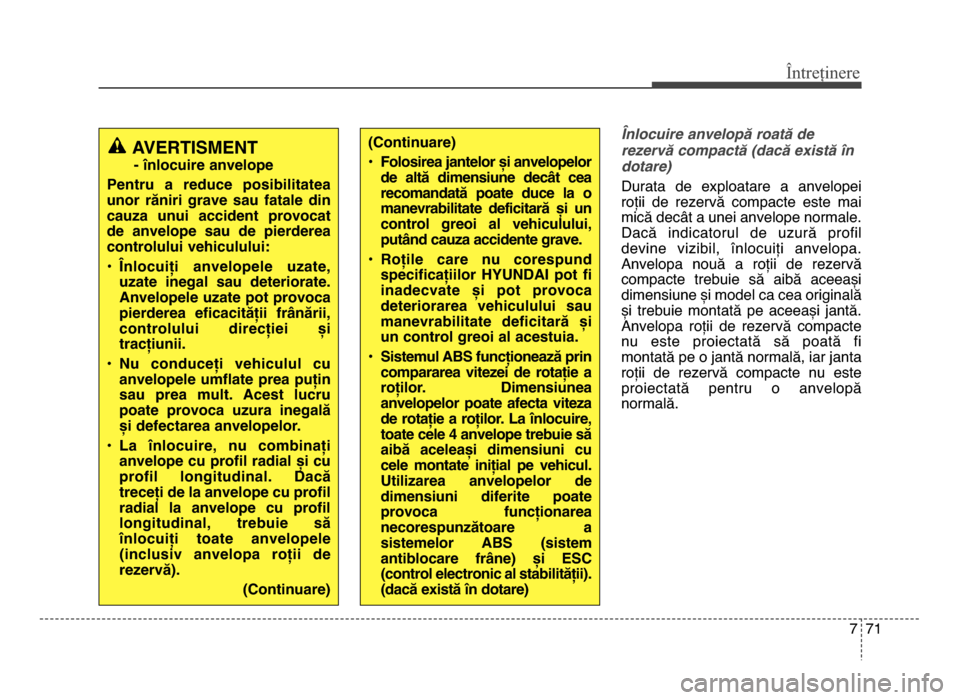

Înlocuire anvelopă roată de
rezervă compactă (dacă există în
dotare)
durata de exploatare a anvelopei
roții de rezervă compacte este mai
mică decât a unei anvelope normale.
dacă indicatorul de uzură profil
devine vizibil, înlocuiți anvelopa.
Anvelopa nouă a roții de rezervă
compacte trebuie să aibă aceeași
dimensiune și model ca cea originală
și trebuie montată pe aceeași jantă.
Anvelopa roții de rezervă compacte
nu este proiectată să poată fi
montată pe o jantă normală, iar janta
roții de rezervă compacte nu este
proiectată pentru o anvelopă
normală.(Continuare)
I Folosirea jantelor și anvelopelorde altă dimensiune decFt cea
recomandată poate duce la o
manevrabilitate deficitară și un
control greoi al vehiculului,
putFnd cauDa accidente grave.
I Roțile care nu corespund specificațiilor HYUNDAI pot fi
inadecvate și pot provoca
deteriorarea vehiculului sau
manevrabilitate deficitară și
un control greoi al acestuia.
I Sistemul AbS funcționeaDă prin compararea viteDei de rotație a
roților. Dimensiunea
anvelopelor poate afecta viteDa
de rotație a roților. La Gnlocuire,
toate cele 4 anvelope trebuie să
aibă aceleași dimensiuni cu
cele montate inițial pe vehicul.
UtiliDarea anvelopelor de
dimensiuni diferite poate
provoca funcționarea
necorespunDătoare a
sistemelor AbS (sistem
antiblocare frFne) și ESC
(control electronic al stabilității).
(dacă eCistă Gn dotare)AVERTISMENT
- Gnlocuire anvelope
Pentru a reduce posibilitatea
unor răniri grave sau fatale din
cauDa unui accident provocat
de anvelope sau de pierderea
controlului vehiculului:
I Lnlocuiți anvelopele uDate, uDate inegal sau deteriorate.
Anvelopele uDate pot provoca
pierderea eficacității frFnării,
controlului direcției și
tracțiunii.
I Nu conduceți vehiculul cu anvelopele umflate prea puțin
sau prea mult. Acest lucru
poate provoca uDura inegală
și defectarea anvelopelor.
I La Gnlocuire, nu combinați anvelope cu profil radial și cu
profil longitudinal. Dacă treceți de la anvelope cu profil
radial la anvelope cu profil
longitudinal, trebuie să
Gnlocuiți toate anvelopele
(inclusiv anvelopa roții de
reDervă).
(Continuare)
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț01

Întreținere
727

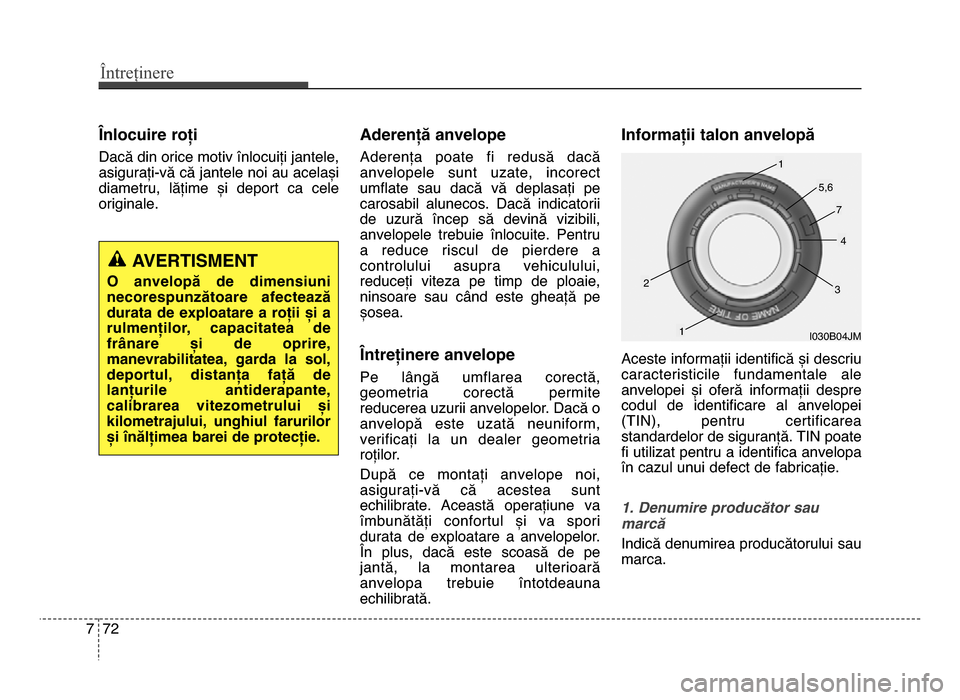

Lnlocuire roți
dacă din orice motiv înlocuiți jantele,
asigurați-vă că jantele noi au același
diametru, lățime și deport ca cele
originale.
Aderență anvelope
Aderența poate fi redusă dacă
anvelopele sunt uzate, incorect
umflate sau dacă vă deplasați pe
carosabil alunecos. dacă indicatorii
de uzură încep să devină vizibili,
anvelopele trebuie înlocuite. Pentru
a reduce riscul de pierdere a
controlului asupra vehiculului,
reduceți viteza pe timp de ploaie,
ninsoare sau când este gheață pe
șosea.
Lntreținere anvelope
Pe lângă umflarea corectă,
geometria corectă permite
reducerea uzurii anvelopelor. dacă o
anvelopă este uzată neuniform,
verificați la un dealer geometria
roților.
după ce montați anvelope noi,
asigurați-vă că acestea sunt
echilibrate. Această operațiune va
îmbunătăți confortul și va spori
durata de exploatare a anvelopelor.
În plus, dacă este scoasă de pe
jantă, la montarea ulterioară
anvelopa trebuie întotdeauna
echilibrată.
Informații talon anvelopă
Aceste informații identifică și descriu
caracteristicile fundamentale ale
anvelopei și oferă informații despre
codul de identificare al anvelopei
(TIn), pentru certificarea
standardelor de siguranță. TIn poate
fi utilizat pentru a identifica anvelopa
în cazul unui defect de fabricație.
1. Denumire producător sau
marcă
Indică denumirea producătorului sau
marca.
AVERTISMENT
O anvelopă de dimensiuni
necorespunDătoare afecteaDă
durata de eCploatare a roții și a
rulmenților, capacitatea de
frFnare și de oprire,
manevrabilitatea, garda la sol,
deportul, distanța față de
lanțurile antiderapante,
calibrarea viteDometrului și
kilometrajului, unghiul farurilor
și Gnălțimea barei de protecție.
I030B04Jm
1
1
23
4
5,6
7
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț02

7 73
Întreținere

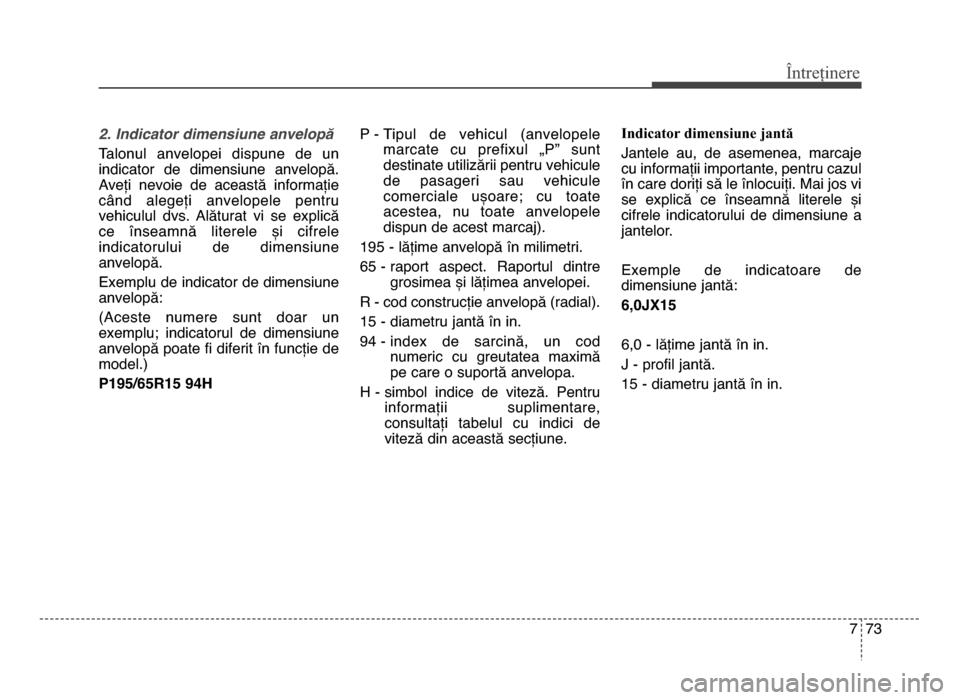

2. Indicator dimensiune anvelopă
Talonul anvelopei dispune de un
indicator de dimensiune anvelopă.
Aveți nevoie de această informație
când alegeți anvelopele pentru
vehiculul dvs. Alăturat vi se explică
ce înseamnă literele și cifrele
indicatorului de dimensiune
anvelopă.
Exemplu de indicator de dimensiune
anvelopă:
(Aceste numere sunt doar un
exemplu; indicatorul de dimensiune
anvelopă poate fi diferit în funcție de
model.)
P195\b65R15 94HP - Tipul de vehicul (anvelopele
marcate cu prefixul „P” sunt
destinate utilizării pentru vehicule
de pasageri sau vehicule
comerciale ușoare; cu toate
acestea, nu toate anvelopele
dispun de acest marcaj).
195 - lățime anvelopă în milimetri.
65 - raport aspect. Raportul dintre grosimea și lățimea anvelopei.
R - cod construcție anvelopă (radial).
15 - diametru jantă în in.
94 - index de sarcină, un cod numeric cu greutatea maximă
pe care o suportă anvelopa.
H - simbol indice de viteză. Pentru informații suplimentare,
consultați tabelul cu indici de
viteză din această secțiune. Indicator dimensiune jantă
Jantele au, de asemenea, marcaje
cu informații importante, pentru cazul
în care doriți să le înlocuiți. mai jos vi
se explică ce înseamnă literele și
cifrele indicatorului de dimensiune a
jantelor.
Exemple de indicatoare de
dimensiune jantă:
6,0Jx15
6,0 - lățime jantă în in.
J - profil jantă.
15 - diametru jantă în in.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț03

Întreținere
747

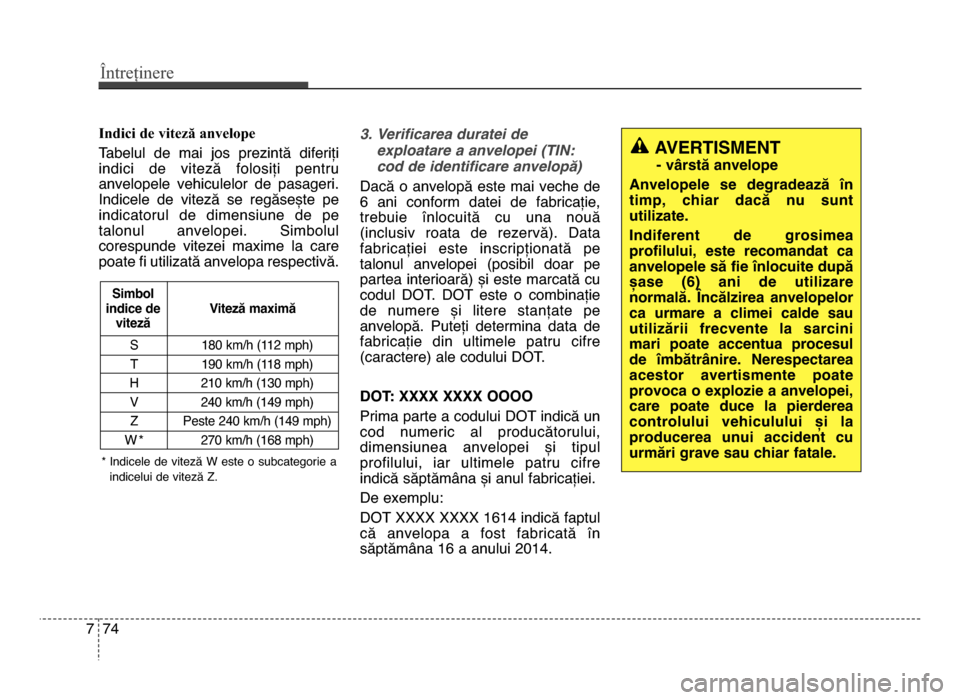

Indici de viteză anvelope
Tabelul de mai jos prezintă diferiți
indici de viteză folosiți pentru
anvelopele vehiculelor de pasageri.
Indicele de viteză se regăsește pe
indicatorul de dimensiune de pe
talonul anvelopei. Simbolul
corespunde vitezei maxime la care
poate fi utilizată anvelopa respectivă. 3. Verificarea duratei de
exploatare a anvelopei (TIN:
cod de identificare anvelopă)
dacă o anvelopă este mai veche de
6 ani conform datei de fabricație,
trebuie înlocuită cu una nouă
(inclusiv roata de rezervă). data
fabricației este inscripționată pe
talonul anvelopei (posibil doar pe
partea interioară) și este marcată cu
codul doT. doT este o combinație
de numere și litere stanțate pe
anvelopă. Puteți determina data de
fabricație din ultimele patru cifre
(caractere) ale codului doT.
DOT: xxxx xxxx OOOO
Prima parte a codului doT indică un
cod numeric al producătorului,
dimensiunea anvelopei și tipul
profilului, iar ultimele patru cifre
indică săptămâna și anul fabricației.
de exemplu:
doT XXXX XXXX 1614 indică faptul
că anvelopa a fost fabricată în
săptămâna 16 a anului 2014.
S 180 kmȚfh (112 mph)
T 190 kmȚfh (118 mph)
H 210 kmȚfh (130 mph) V 240 kmȚfh (149 mph) Z Peste 240 kmȚfh (149 mph)
W *270 kmȚfh (168 mph)
ViteDă maCimă
Simbol
indice de viteDă
* Indicele de viteză W este o subcategorie a
indicelui de viteză Z.
AVERTISMENT
- vFrstă anvelope
Anvelopele se degradeaDă Gn
timp, chiar dacă nu sunt
utiliDate.
Indiferent de grosimea
profilului, este recomandat ca
anvelopele să fie Gnlocuite după
șase (6) ani de utiliDare
normală. LncălDirea anvelopelor
ca urmare a climei calde sau
utiliDării frecvente la sarcini
mari poate accentua procesul
de GmbătrFnire. Nerespectarea
acestor avertismente poate
provoca o eCploDie a anvelopei,
care poate duce la pierderea
controlului vehiculului și la
producerea unui accident cu
urmări grave sau chiar fatale.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț04

7 75
Întreținere

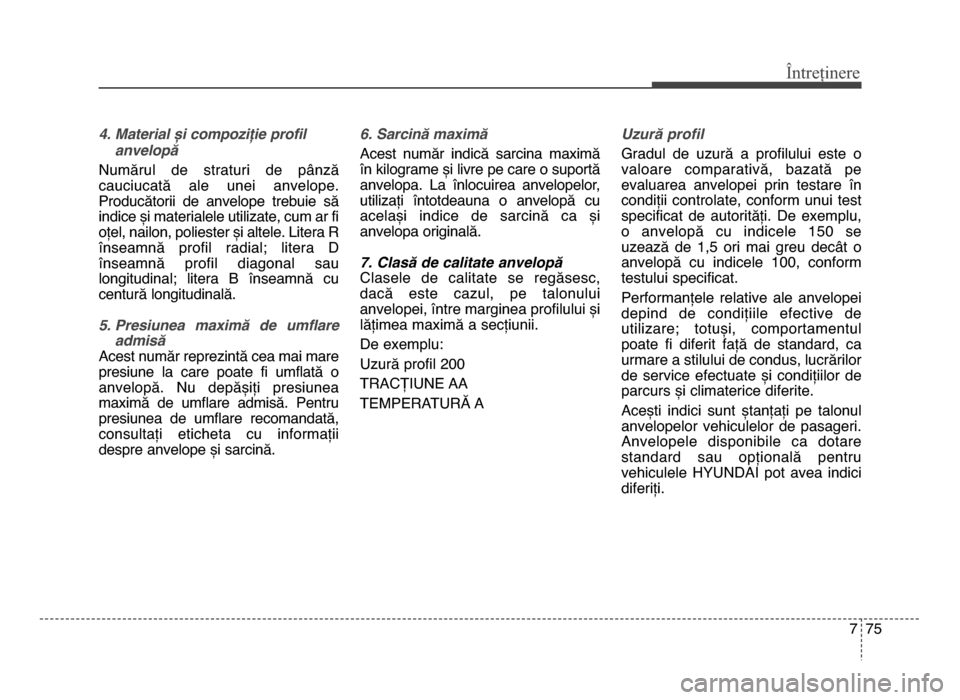

\f. Material și compoziție profilanvelopă
numărul de straturi de pânză
cauciucată ale unei anvelope.
Producătorii de anvelope trebuie să
indice și materialele utilizate, cum ar fi
oțel, nailon, poliester și altele. Litera R
înseamnă profil radial; litera d
înseamnă profil diagonal sau
longitudinal; litera B înseamnă cu
centură longitudinală.
5. Presiunea maximă de umflare admisă
Acest număr reprezintă cea mai mare
presiune la care poate fi umflată o
anvelopă. nu depășiți presiunea
maximă de umflare admisă. Pentru
presiunea de umflare recomandată,
consultați eticheta cu informații
despre anvelope și sarcină. 6. Sarcină maximă
Acest număr indică sarcina maximă
în kilograme și livre pe care o suportă
anvelopa. La înlocuirea anvelopelor,
utilizați întotdeauna o anvelopă cu
același indice de sarcină ca și
anvelopa originală.
7. Clasă de calitate anvelopă
Clasele de calitate se regăsesc,
dacă este cazul, pe talonului
anvelopei, între marginea profilului și
lățimea maximă a secțiunii.
de exemplu:
Uzură profil 200
TRACȚIUnE AA
TEmPERATURĂ A
Uzură profil
gradul de uzură a profilului este o
valoare comparativă, bazată pe
evaluarea anvelopei prin testare în
condiții controlate, conform unui test
specificat de autorități. de exemplu,
o anvelopă cu indicele 150 se
uzează de 1,5 ori mai greu decât o
anvelopă cu indicele 100, conform
testului specificat.
Performanțele relative ale anvelopei
depind de condițiile efective de
utilizare; totuși, comportamentul
poate fi diferit față de standard, ca
urmare a stilului de condus, lucrărilor
de service efectuate și condițiilor de
parcurs și climaterice diferite.
Acești indici sunt ștanțați pe talonul
anvelopelor vehiculelor de pasageri.
Anvelopele disponibile ca dotare
standard sau opțională pentru
vehiculele HYUndAI pot avea indici
diferiți.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț05

Întreținere
767

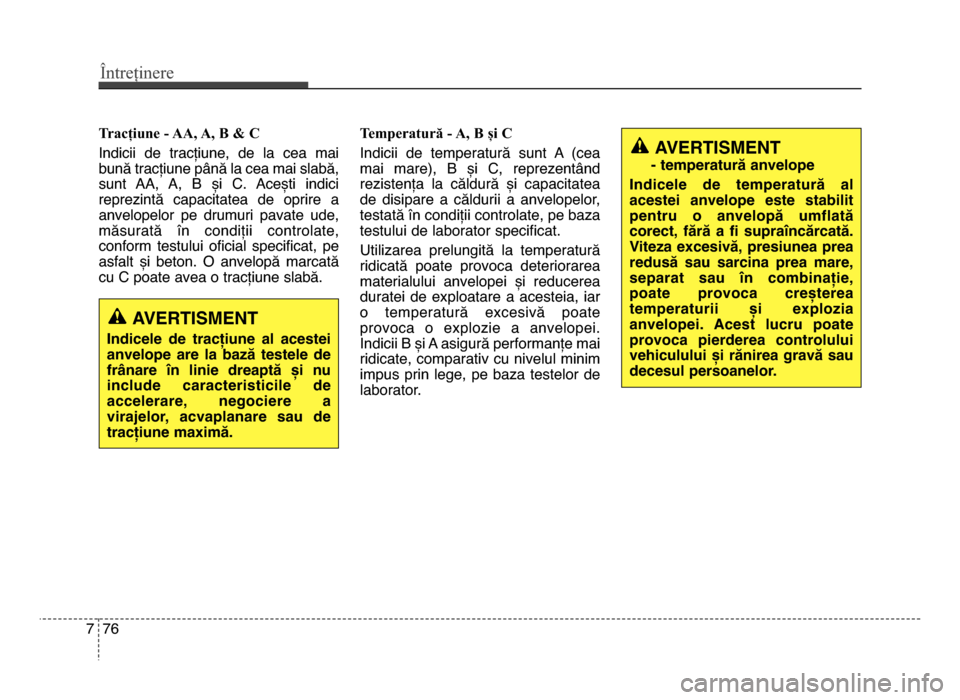

Tracțiune - AA, A, B & C
Indicii de tracțiune, de la cea mai
bună tracțiune până la cea mai slabă,
sunt AA, A, B și C. Acești indici
reprezintă capacitatea de oprire a
anvelopelor pe drumuri pavate ude,
măsurată în condiții controlate,
conform testului oficial specificat, pe
asfalt și beton. o anvelopă marcată
cu C poate avea o tracțiune slabă. Temperatură - A, B și C
Indicii de temperatură sunt A (cea
mai mare), B și C, reprezentând
rezistența la căldură și capacitatea
de disipare a căldurii a anvelopelor,
testată în condiții controlate, pe baza
testului de laborator specificat.
Utilizarea prelungită la temperatură
ridicată poate provoca deteriorarea
materialului anvelopei și reducerea
duratei de exploatare a acesteia, iar
o temperatură excesivă poate
provoca o explozie a anvelopei.
Indicii B și A asigură performanțe mai
ridicate, comparativ cu nivelul minim
impus prin lege, pe baza testelor de
laborator.
AVERTISMENT
- temperatură anvelope
Indicele de temperatură al
acestei anvelope este stabilit
pentru o anvelopă umflată
corect, fără a fi supraGncărcată.
ViteDa eCcesivă, presiunea prea
redusă sau sarcina prea mare,
separat sau Gn combinație,
poate provoca creșterea
temperaturii și eCploDia
anvelopei. Acest lucru poate
provoca pierderea controlului
vehiculului și rănirea gravă sau
decesul persoanelor.
AVERTISMENT
Indicele de tracțiune al acestei
anvelope are la baDă testele de
frFnare Gn linie dreaptă și nu
include caracteristicile de
accelerare, negociere a
virajelor, acvaplanare sau de
tracțiune maCimă.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț06

7 77
Întreținere

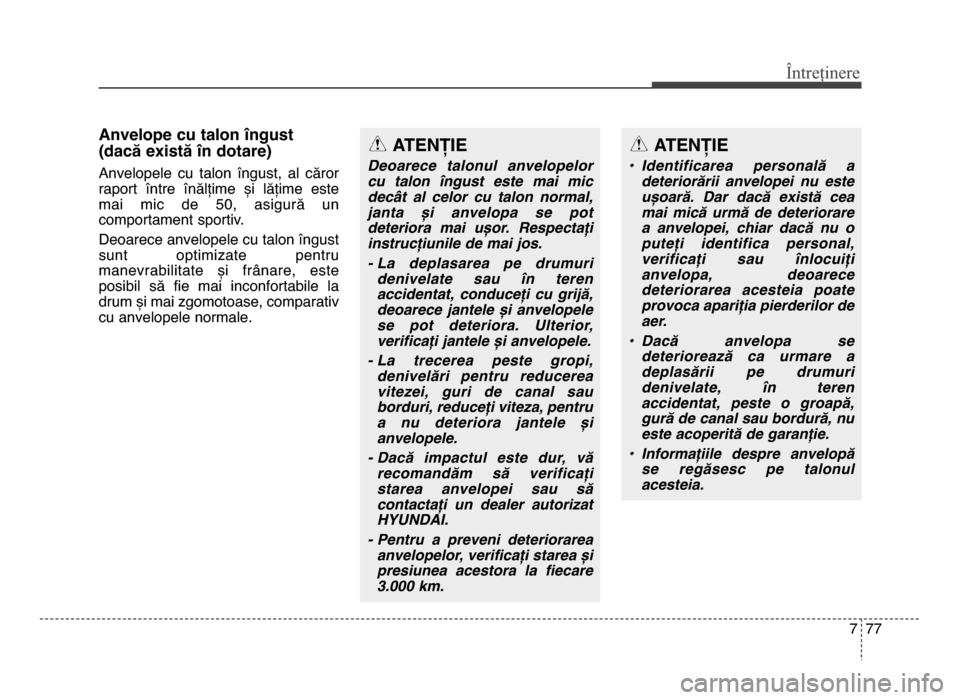

Anvelope cu talon Gngust
(dacă eCistă Gn dotare)
Anvelopele cu talon îngust, al căror
raport între înălțime și lățime este
mai mic de 50, asigură un
comportament sportiv.
deoarece anvelopele cu talon îngust
sunt optimizate pentru
manevrabilitate și frânare, este
posibil să fie mai inconfortabile la
drum și mai zgomotoase, comparativ
cu anvelopele normale.
ATENȚIE
Deoarece talonul anvelopelor
cu talon îngust este mai mic
decât al celor cu talon normal,
janta și anvelopa se pot
deteriora mai ușor. Respectați
instrucțiunile de mai jos.
- La deplasarea pe drumuridenivelate sau în teren
accidentat, conduceți cu grijă,
deoarece jantele și anvelopele
se pot deteriora. Ulterior,
verificați jantele și anvelopele.
- La trecerea peste gropi, denivelări pentru reducerea
vitezei, guri de canal sau
borduri, reduceți viteza, pentru
a nu deteriora jantele și
anvelopele.
- Dacă impactul este dur, vă recomandăm să verificați
starea anvelopei sau să
contactați un dealer autorizat
HYUNDAI.
- Pentru a preveni deteriorarea anvelopelor, verificați starea și
presiunea acestora la fiecare
3.\b\b\b km.
ATENȚIE
• Identificarea personală a deteriorării anvelopei nu este
ușoară. Dar dacă există cea
mai mică urmă de deteriorare
a anvelopei, chiar dacă nu o
puteți identifica personal,
verificați sau înlocuiți
anvelopa, deoarece
deteriorarea acesteia poate
provoca apariția pierderilor de
aer.
• Dacă anvelopa se deteriorează ca urmare a
deplasării pe drumuri
denivelate, în teren
accidentat, peste o groapă,
gură de canal sau bordură, nu
este acoperită de garanție.
• Informațiile despre anvelopă se regăsesc pe talonul
acesteia.
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț07

Întreținere
787

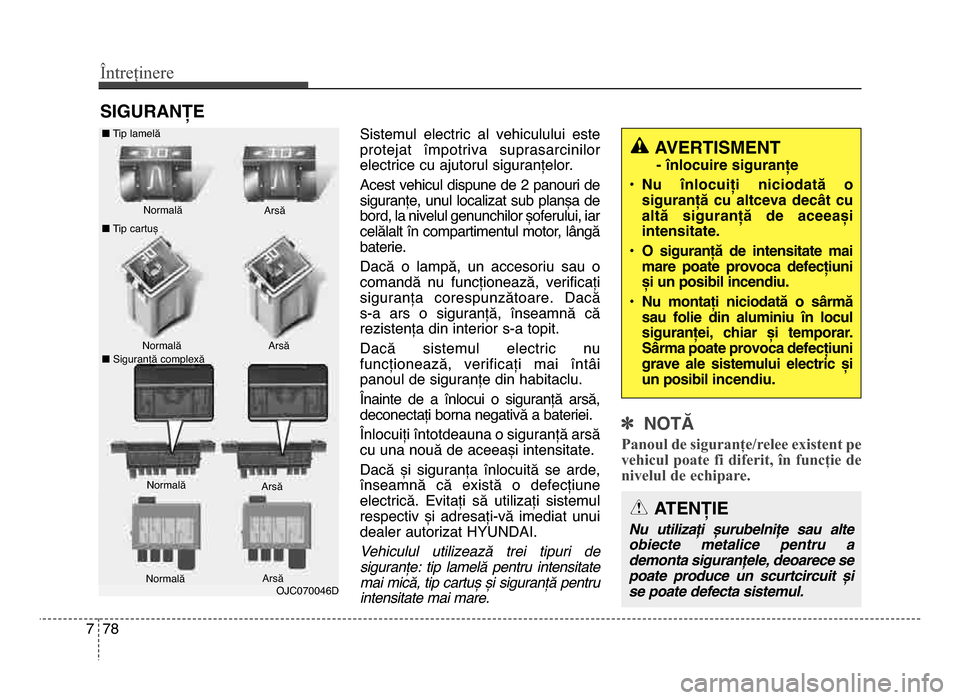

SIgURANȚE
Sistemul electric al vehiculului este
protejat împotriva suprasarcinilor
electrice cu ajutorul siguranțelor.
Acest vehicul dispune de 2 panouri de
siguranțe, unul localizat sub planșa de
bord, la nivelul genunchilor șoferului, iar
celălalt în compartimentul motor, lângă
baterie.
dacă o lampă, un accesoriu sau o
comandă nu funcționează, verificați
siguranța corespunzătoare. dacă
s-a ars o siguranță, înseamnă că
rezistența din interior s-a topit.
dacă sistemul electric nu
funcționează, verificați mai întâi
panoul de siguranțe din habitaclu.
Înainte de a înlocui o siguranță arsă,
deconectați borna negativă a bateriei.
Înlocuiți întotdeauna o siguranță arsă
cu una nouă de aceeași intensitate.
dacă și siguranța înlocuită se arde,
înseamnă că există o defecțiune
electrică. Evitați să utilizați sistemul
respectiv și adresați-vă imediat unui
dealer autorizat HYUndAI.
Vehiculul utili#ea#( trei tipuri de siguran*e: tip lamel( pentru intensitate
mai mic(, tip cartu) )i siguran*( pentru
intensitate mai mare.
] NOTĂ
Panoul de siguranțe\brelee existent pe
vehicul poate fi diferit, în funcție de
nivelul de echipare.
AVERTISMENT
- Gnlocuire siguranțe
I Nu Gnlocuiți niciodată o siguranță cu altceva decFt cu
altă siguranță de aceeași
intensitate.
I O siguranță de intensitate mai mare poate provoca defecțiuni
și un posibil incendiu.
I Nu montați niciodată o sFrmă sau folie din aluminiu Gn locul
siguranței, chiar și temporar.
SFrma poate provoca defecțiuni
grave ale sistemului electric și
un posibil incendiu.
ATENȚIE
Nu utilizați șurubelnițe sau alte
obiecte metalice pentru a
demonta siguranțele, deoarece se
poate produce un scurtcircuit și
se poate defecta sistemul.
oJC070046d
normală
normală
n Tip cartuș
n Siguranță complexă Arsă
Arsă
normală Arsă
n
Tip lamelă
normală Arsă
md (FL) eng 7_Yn eng 7.qxd 3Ț0Țf24Țf14 12:06 Pm Page 7Ț08
