Hyundai Elantra 2016 Инструкция по эксплуатации (in Russian)

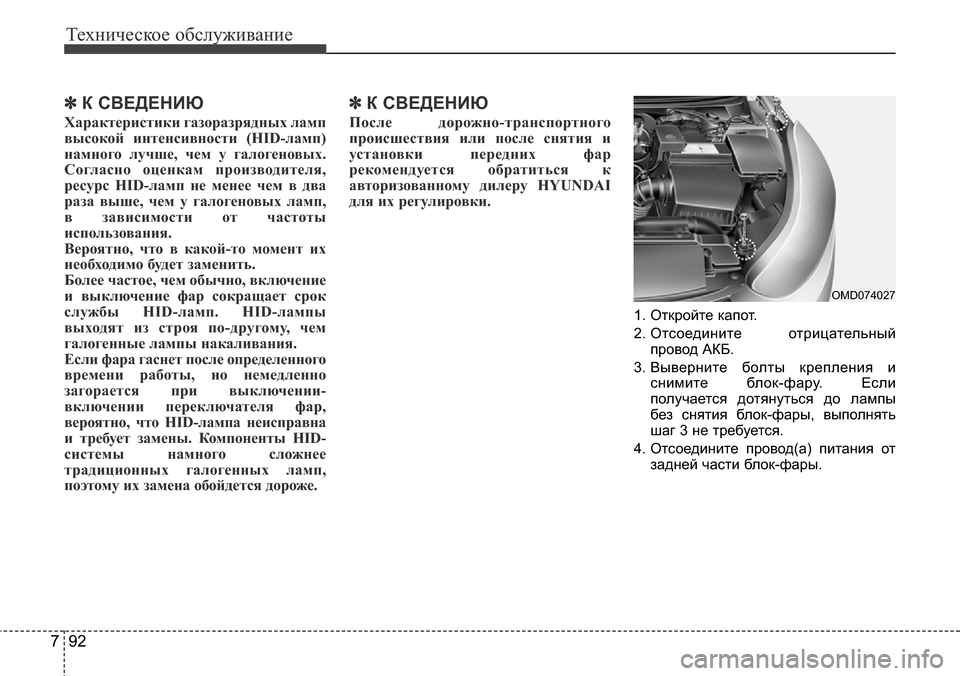

Техническое обслуживание
92 7
✽К СВЕДЕНИЮ
Характеристики газоразрядных ламп
высокой интенсивности (HID-ламп)
намного лучше, чем у галогеновых.
Согласно оценкам производителя,
ресурс HID-ламп не менее чем в два
раза выше, чем у галогеновых ламп,
в зависимости от частоты
использования.
Вероятно, что в какой-то момент их
необходимо будет заменить.
Более частое, чем обычно, включение
и выключение фар сокращает срок
службы HID-ламп. HID-лампы
выходят из строя по-другому, чем
галогенные лампы накаливания.
Если фара гаснет после определенного
времени работы, но немедленно
загорается при выключении-
включении переключателя фар,
вероятно, что HID-лампа неисправна
и требует замены. Компоненты HID-
системы намного сложнее
традиционных галогенных ламп,
поэтому их замена обойдется дороже.
✽К СВЕДЕНИЮ
После дорожно-транспортного
происшествия или после снятия и
установки передних фар
рекомендуется обратиться к
авторизованному дилеру HYUNDAI
для их регулировки.
1. Откройте капот.
2. Отсоедините отрицательный
провод АКБ.
3. Выверните болты крепления и
снимите блок-фару. Если
получается дотянуться до лампы
без снятия блок-фары, выполнять
шаг 3 не требуется.
4. Отсоедините провод(а) питания от
задней части блок-фары.
OMD074027

793
Техническое обслуживание

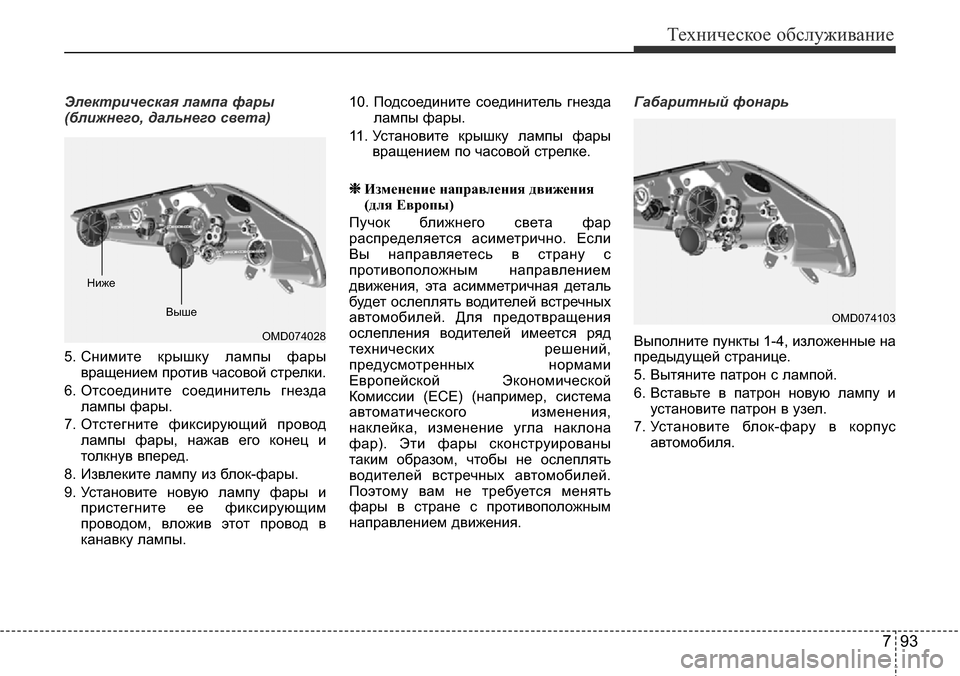

Электрическая лампа фары
(ближнего, дальнего света)
5. Снимите крышку лампы фары
вращением против часовой стрелки.
6. Отсоедините соединитель гнезда
лампы фары.
7. Отстегните фиксирующий провод
лампы фары, нажав его конец и
толкнув вперед.
8. Извлеките лампу из блок-фары.
9. Установите новую лампу фары и
пристегните ее фиксирующим
проводом, вложив этот провод в
канавку лампы.10. Подсоедините соединитель гнезда
лампы фары.
11. Установите крышку лампы фары
вращением по часовой стрелке.
❈Изменение направления движения
(для Европы)
Пучок ближнего света фар
распределяется асиметрично. Если
Вы направляетесь в страну с
противоположным направлением
движения, эта асимметричная деталь
будет ослеплять водителей встречных
автомобилей. Для предотвращения
ослепления водителей имеется ряд
технических решений,
предусмотренных нормами
Европейской Экономической
Комиссии (ECE) (например, система
автоматического изменения,
наклейка, изменение угла наклона
фар). Эти фары сконструированы
таким образом, чтобы не ослеплять
водителей встречных автомобилей.
Поэтому вам не требуется менять
фары в стране с противоположным
направлением движения.Габаритный фонарь
Выполните пункты 1-4, изложенные на
предыдущей странице.
5. Вытяните патрон с лампой.
6. Вставьте в патрон новую лампу и
установите патрон в узел.
7. Установите блок-фару в корпус
автомобиля.
OMD074028 Ниже
ВышеOMD074103

Техническое обслуживание
94 7

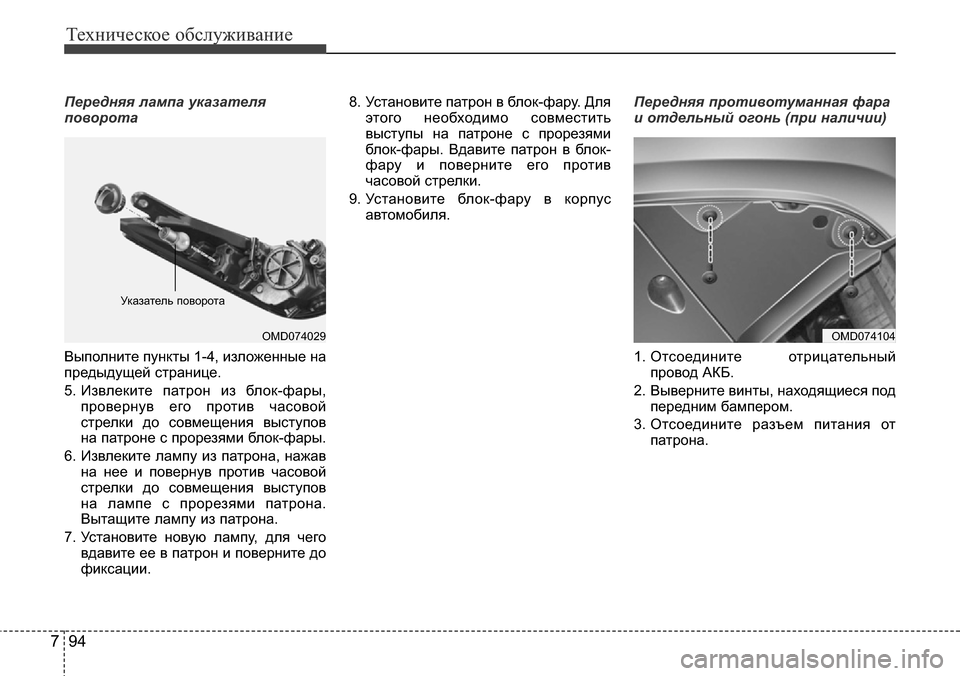

Передняя лампа указателя
поворота
Выполните пункты 1-4, изложенные на
предыдущей странице.
5. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
6. Извлеките лампу из патрона, нажав
на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
7. Установите новую лампу, для чего
вдавите ее в патрон и поверните до
фиксации.8. Установите патрон в блок-фару. Для
этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.
9. Установите блок-фару в корпус
автомобиля.Передняя противотуманная фара
и отдельный огонь (при наличии)
1. Отсоедините отрицательный
провод АКБ.
2. Выверните винты, находящиеся под
передним бампером.
3. Отсоедините разъем питания от
патрона.
OMD074029 Указатель поворотаOMD074104

795
Техническое обслуживание
Передняя противотуманная фара
(при наличии)
4. Извлеките патрон из корпуса,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями корпуса.
5. Установите патрон в корпус. Для
этого необходимо совместить
выступы на патроне с прорезями
корпуса. Вдавите патрон в корпус и
поверните его по часовой стрелке.
6. Подсоедините разъем питания к
патрону.
Отдельный огонь
Выполните пункты 1-3, изложенные на
предыдущей странице.
4. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
5. Вытащите лампу из патрона.
6. Установите новую лампу, вставив
цоколь в гнездо.
7. Установите патрон в блок-фару. Для
этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против

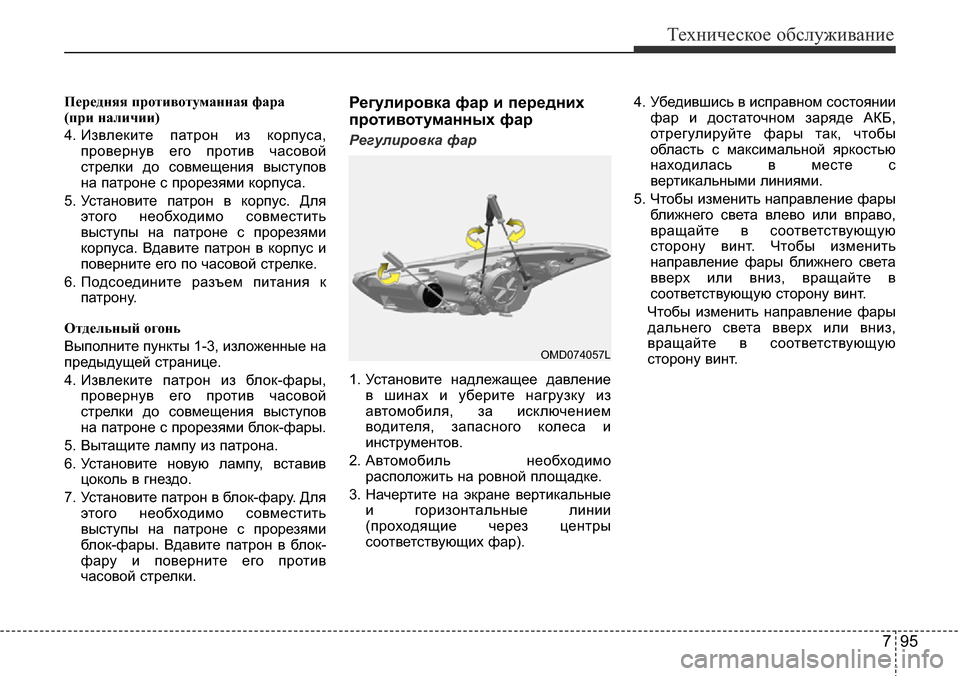

часовой стрелки.Регулировка фар и передних
противотуманных фар
Регулировка фар
1. Установите надлежащее давление
в шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.
2. Автомобиль необходимо
расположить на ровной площадке.
3. Начертите на экране вертикальные
и горизонтальные линии
(проходящие через центры
соответствующих фар).4. Убедившись в исправном состоянии
фар и достаточном заряде АКБ,
отрегулируйте фары так, чтобы
область с максимальной яркостью
находилась в месте с
вертикальными линиями.
5. Чтобы изменить направление фары
ближнего света влево или вправо,
вращайте в соответствующую
сторону винт. Чтобы изменить
направление фары ближнего света
вверх или вниз, вращайте в
соответствующую сторону винт.
Чтобы изменить направление фары
дальнего света вверх или вниз,
вращайте в соответствующую
сторону винт.
OMD074057L

Техническое обслуживание
96 7

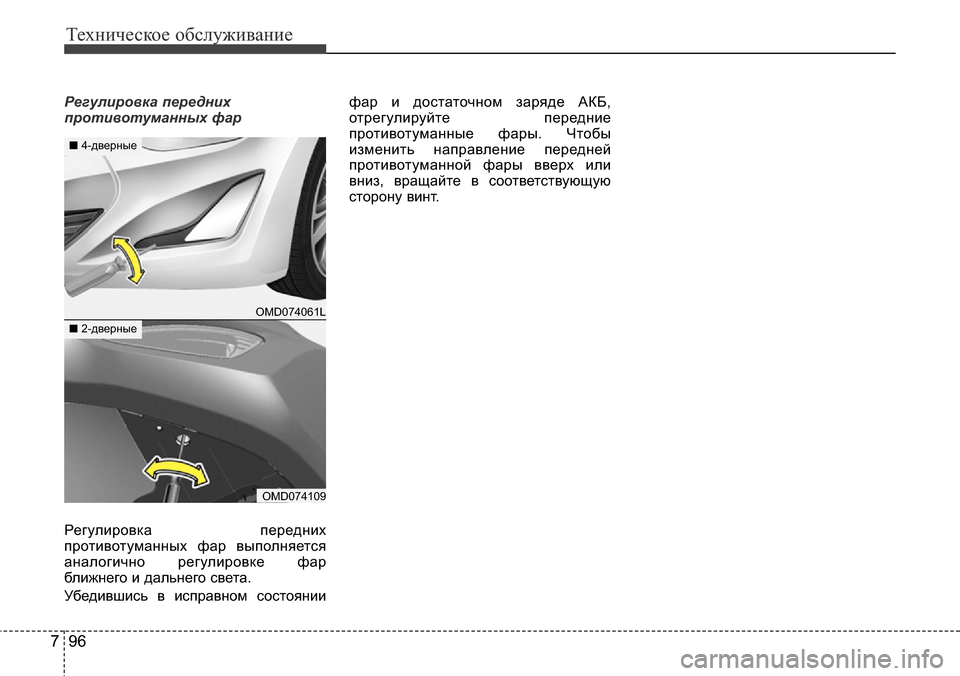

Регулировка передних
противотуманных фар
Регулировка передних
противотуманных фар выполняется
аналогично регулировке фар
ближнего и дальнего света.
Убедившись в исправном состояниифар и достаточном заряде АКБ,
отрегулируйте передние
противотуманные фары. Чтобы
изменить направление передней
противотуманной фары вверх или
вниз, вращайте в соответствующую
сторону винт.
OMD074061L
OMD074109
■4-дверные
■2-дверные

797
Техническое обслуживание
Состояние
автомобиляH1 H2H3
W1 W2W3
с ДХО*
без ДХО* с ДХО* без ДХО*
Без водителяMFR 706 (27,8) 659 (25,9)
396 (15,6)
404 (15,9)1.318 (51,9)
1.076 (42,4)1.480 (58,3) 1.480 (58,3) PROJ. 703 (27,7) 660 (26) 1.314 (51,7)
HID 703 (27,7) 660 (26) 1.314 (51,7)
С водителемMFR 699 (27,5) 652 (25,7)
389 (15,3)
397 (15,6)1.318 (51,9)
1.480 (58,3) 1.480 (58,3) PROJ. 699 (27,5) 653 (25,7) 1.314 (51,7)
HID 699 (27,5) 653 (25,7) 1.314 (51,7)
ДХО: дневные ходовые огниЕдиница измерения: мм (дюймы)

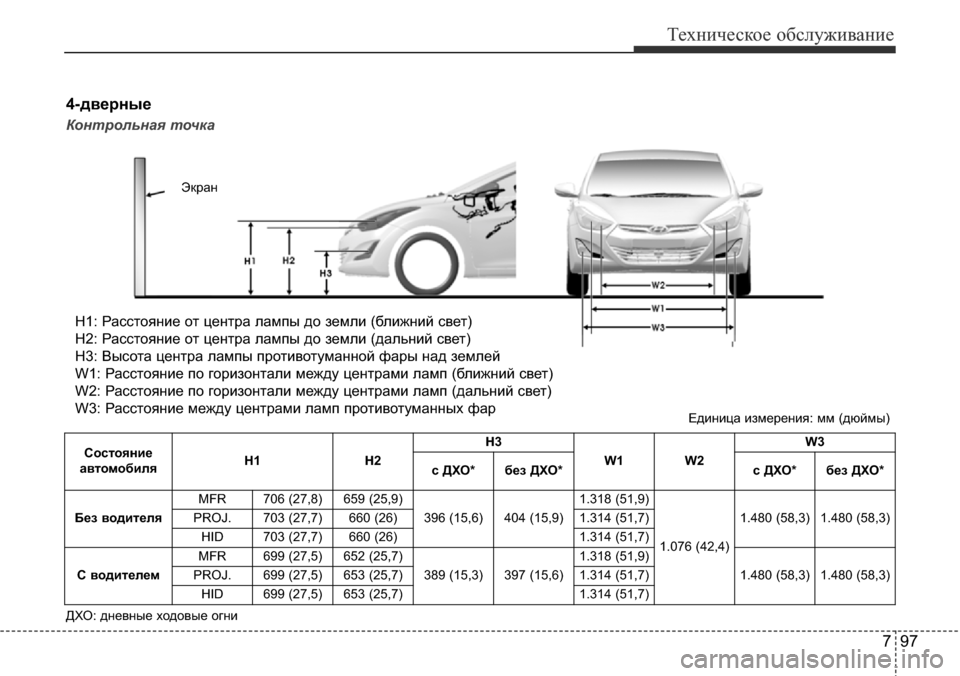

4-дверные
Контрольная точка
Экран
H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

Техническое обслуживание
98 7
Состояние
автомобиляH1 H2 H3 W1 W2 W3
Без водителяMFR 706 (27,8) 659 (25,9)
379 (14,9)1.318 (51,9)
1.076 (42,4) 1430 (56,3) PROJ. 703 (27,7) 660 (26) 1.314 (51,7)
HID 703 (27,7) 660 (26) 1.314 (51,7)
С водителемMFR 699 (27,5) 652 (25,7)
372 (14,6)1.318 (51,9)
PROJ. 699 (27,5) 653 (25,7) 1.314 (51,7)
HID 699 (27,5) 653 (25,7) 1.314 (51,7)
Единица измерения: мм (дюймы)
W2
W1

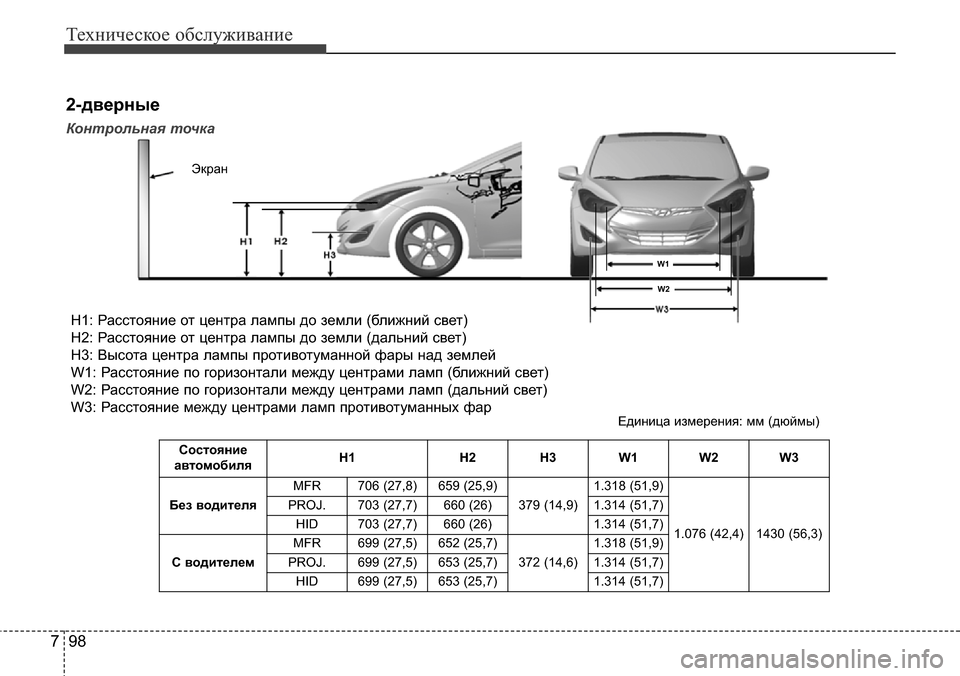

2-дверные
Контрольная точка
H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар
Экран

799

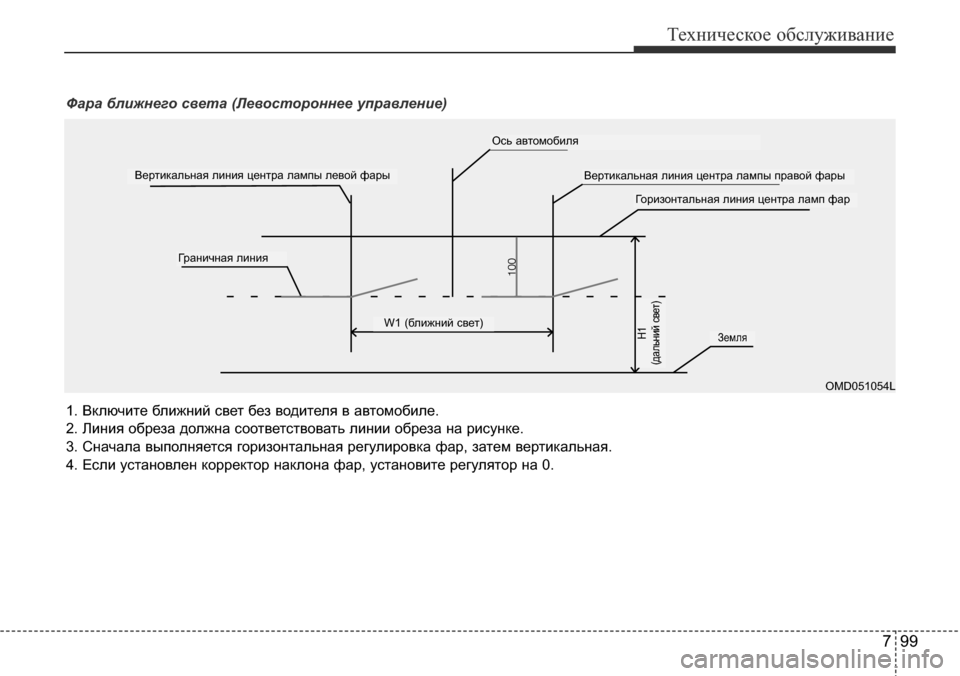

Техническое обслуживание
OMD051054L
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0. Фара ближнего света (Левостороннее управление)
W1 (ближний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
ЗемляH1
(дальний свет)
Граничная линия

Техническое обслуживание
100 7

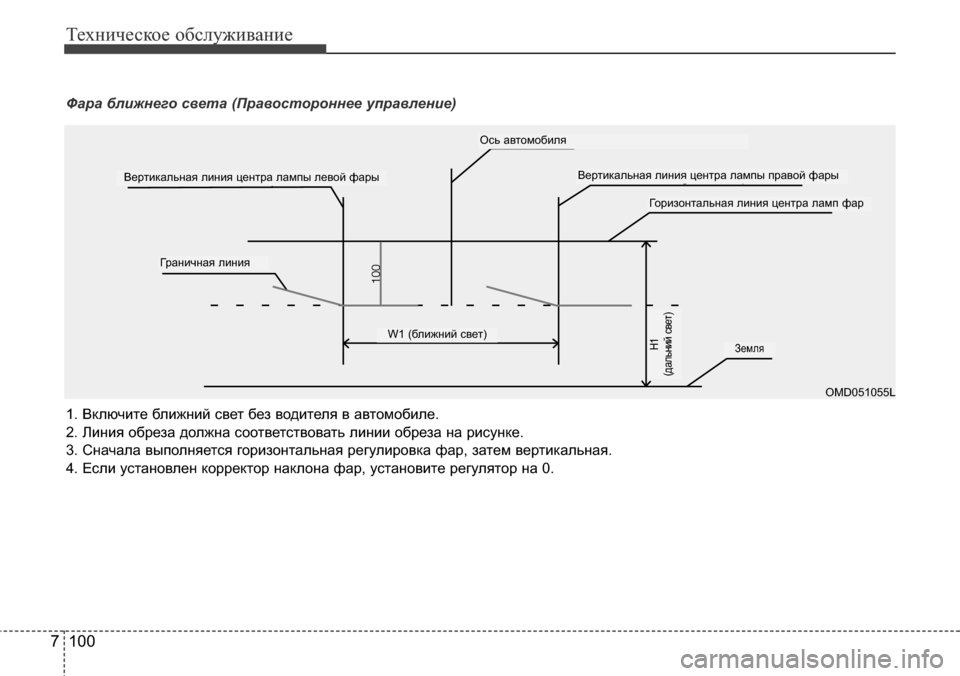

OMD051055L
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0. Фара ближнего света (Правостороннее управление)
W1 (ближний свет)ЗемляH1
(дальний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
Граничная линия

7 101
Техническое обслуживание

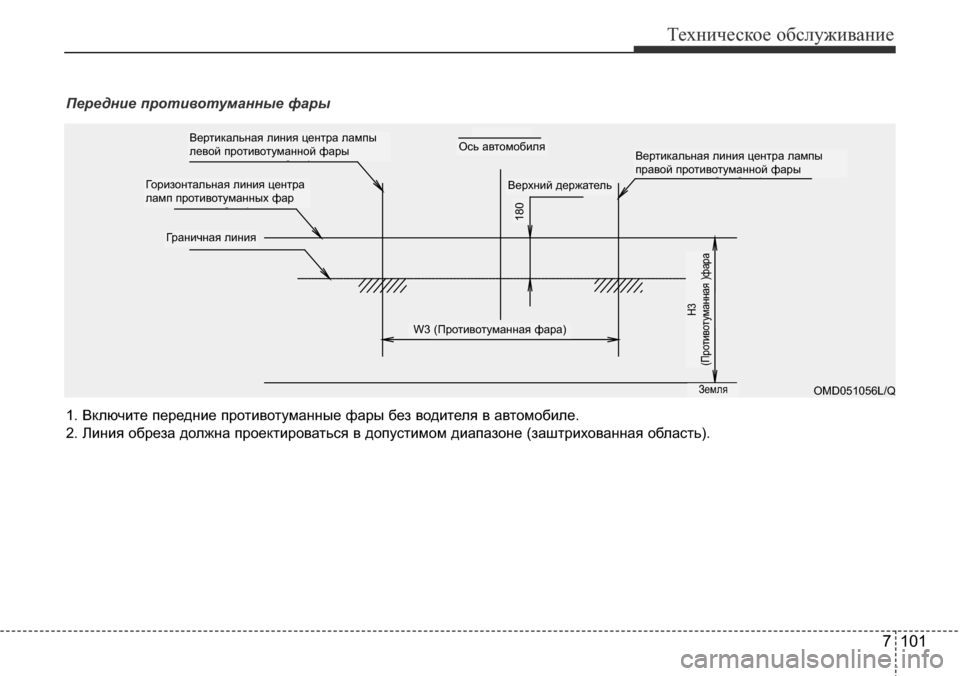

OMD051056L/Q
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
W3 (Противотуманная фара)
Земля
H3
(Противотуманная )фара
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия центра
ламп противотуманных фар
Граничная линия
Верхний держатель
Ось автомобиля
180
Вертикальная линия центра лампы
правой противотуманной фары
Передние противотуманные фары
