Техническое обслуживание
72 7

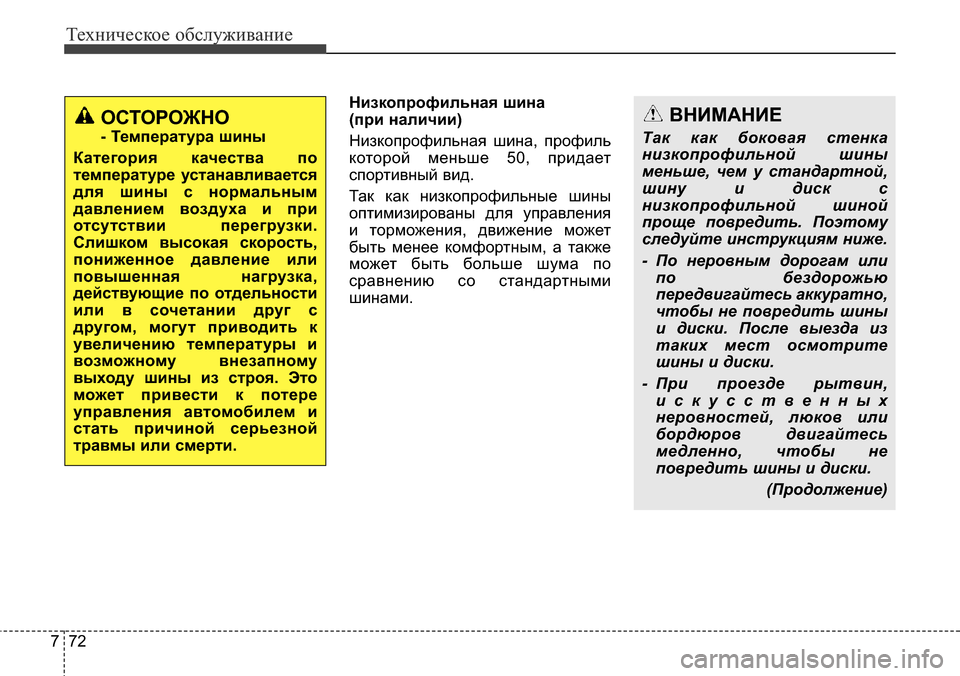

Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
ВНИМАНИЕ
Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
- По неровным дорогам или
по бездорожью
передвигайтесь аккуратно,
чтобы не повредить шины
и диски. После выезда из
таких мест осмотрите
шины и диски.
- При проезде рытвин,
искусственных
неровностей, люков или
бордюров двигайтесь
медленно, чтобы не
повредить шины и диски.
(Продолжение)

773
Техническое обслуживание

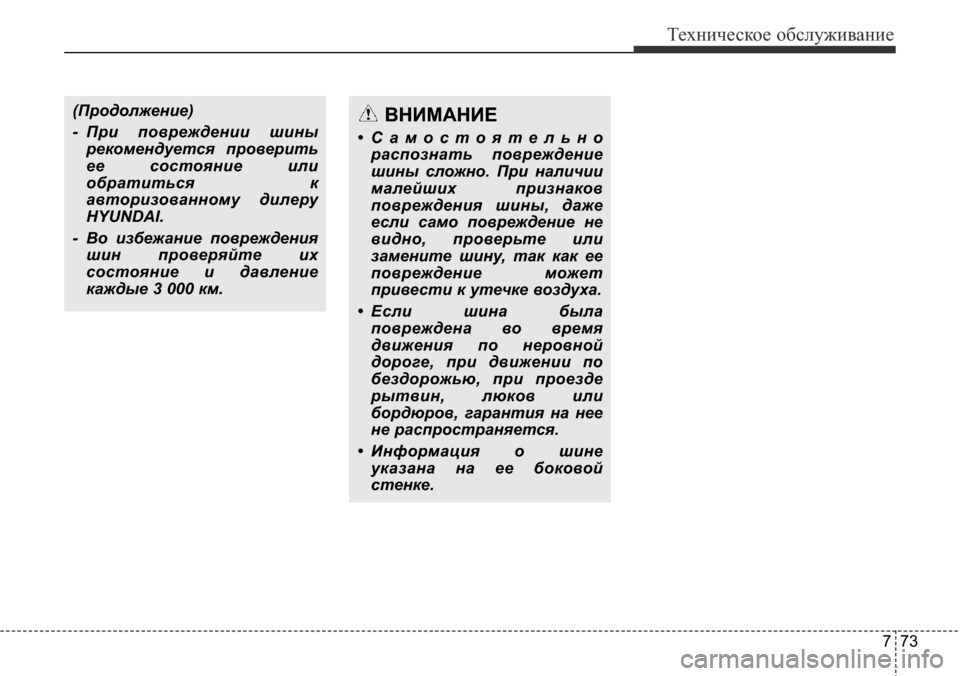

(Продолжение)
- При повреждении шины
рекомендуется проверить
ее состояние или
обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения
шин проверяйте их
состояние и давление
каждые 3 000 км.ВНИМАНИЕ
• Самостоятельно
распознать повреждение
шины сложно. При наличии
малейших признаков
повреждения шины, даже
если само повреждение не
видно, проверьте или
замените шину, так как ее
повреждение может
привести к утечке воздуха.
• Если шина была
повреждена во время
движения по неровной
дороге, при движении по
бездорожью, при проезде
рытвин, люков или
бордюров, гарантия на нее
не распространяется.
• Информация о шине
указана на ее боковой
стенке.

Техническое обслуживание
74 7

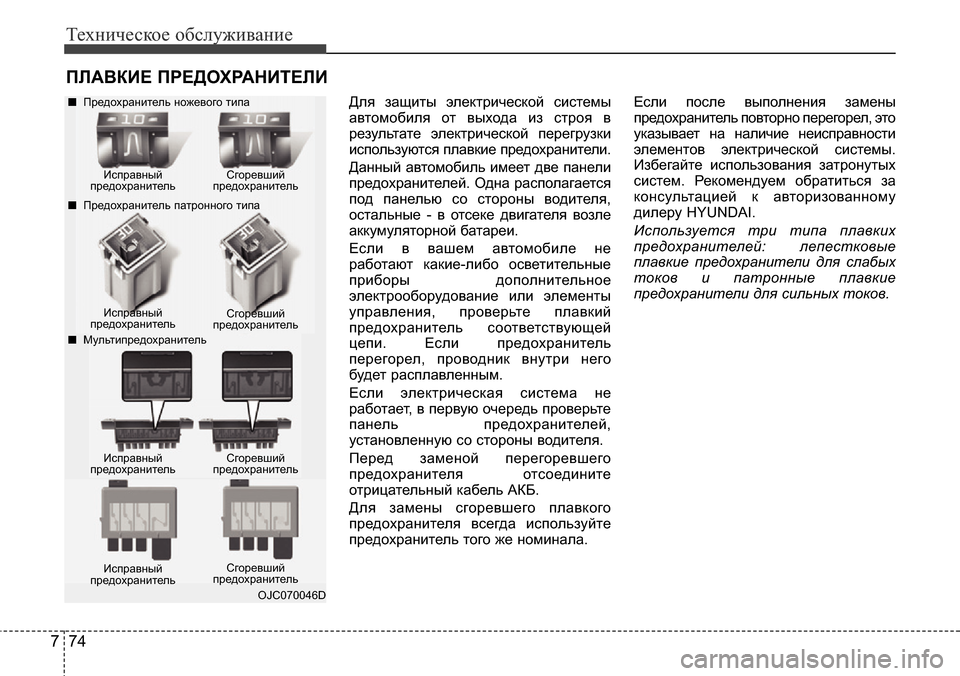

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохранители.
Данный автомобиль имеет две панели
предохранителей. Одна располагается
под панелью со стороны водителя,
остальные - в отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.Если после выполнения замены
предохранитель повторно перегорел, это
указывает на наличие неисправности
элементов электрической системы.
Избегайте использования затронутых
систем. Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
Используется три типа плавких
предохранителей: лепестковые
плавкие предохранители для слабых
токов и патронные плавкие
предохранители для сильных токов.
OJC070046D Исправный
предохранитель
Исправный
предохранитель
Исправный
предохранитель
Исправный
предохранительСгоревший
предохранитель
Сгоревший
предохранитель
Сгоревший
предохранитель
Сгоревший
предохранитель ■Предохранитель патронного типа
■Мультипредохранитель ■Предохранитель ножевого типа

775
Техническое обслуживание

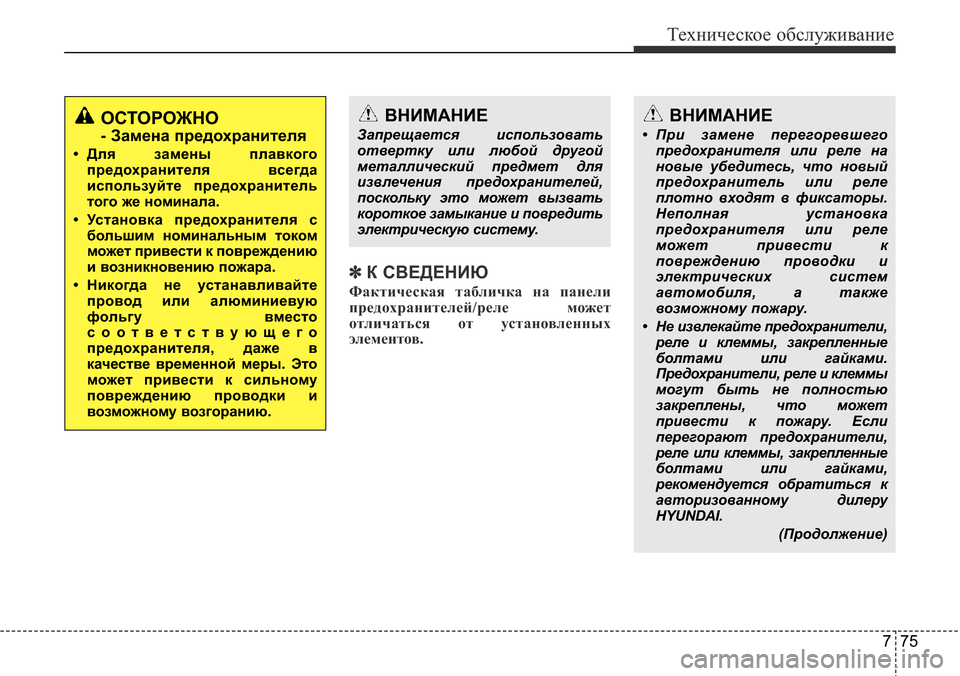

✽К СВЕДЕНИЮ
Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.ОСТОРОЖНО
- Замена предохранителя
• Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.
• Установка предохранителя с
большим номинальным током
может привести к повреждению
и возникновению пожара.
• Никогда не устанавливайте
провод или алюминиевую
фольгу вместо
соответствующего
предохранителя, даже в
качестве временной меры. Это
может привести к сильному
повреждению проводки и
возможному возгоранию.
ВНИМАНИЕ
• При замене перегоревшего
предохранителя или реле на
новые убедитесь, что новый
предохранитель или реле
плотно входят в фиксаторы.
Неполная установка
предохранителя или реле
может привести к
повреждению проводки и
электрических систем
автомобиля, а также
возможному пожару.
• Не извлекайте предохранители,
реле и клеммы, закрепленные
болтами или гайками.
Предохранители, реле и клеммы
могут быть не полностью
закреплены, что может
привести к пожару. Если
перегорают предохранители,
реле или клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
(Продолжение)

Техническое обслуживание
76 7

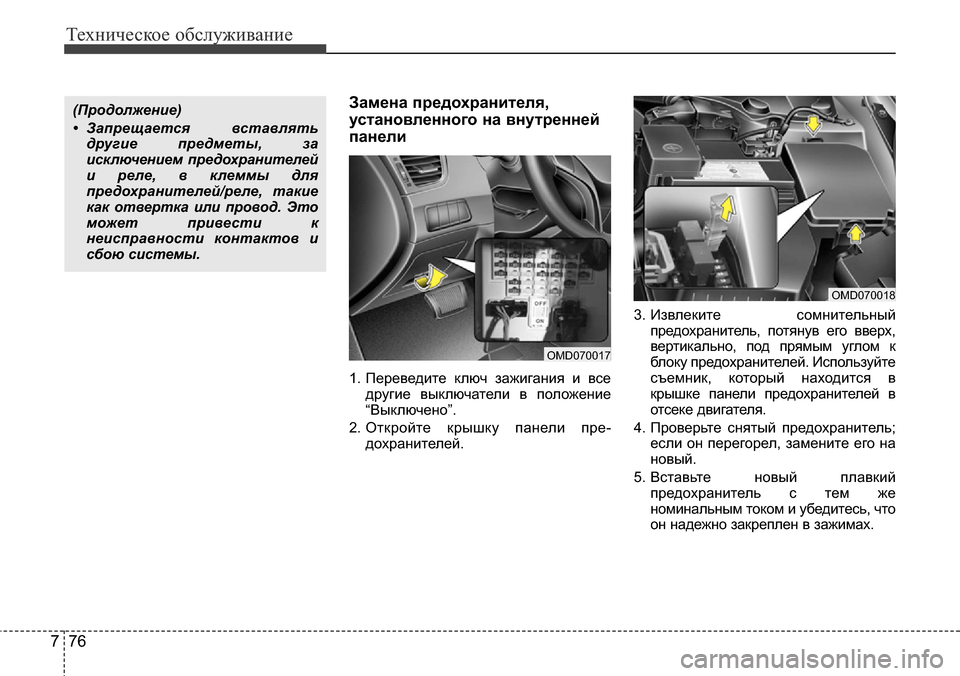

Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре-
дохранителей.3. Извлеките сомнительный
предохранитель, потянув его вверх,
вертикально, под прямым углом к
блоку предохранителей. Используйте
съемник, который находится в
крышке панели предохранителей в
отсеке двигателя.
4. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.
OMD070017
OMD070018
(Продолжение)
• Запрещается вставлять
другие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.

777
Техническое обслуживание
В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если электрические компоненты не
работают при целых предохранителях,
проверьте панель предохранителей в
моторном отсеке. Если плавкий
предохранитель перегорел, его

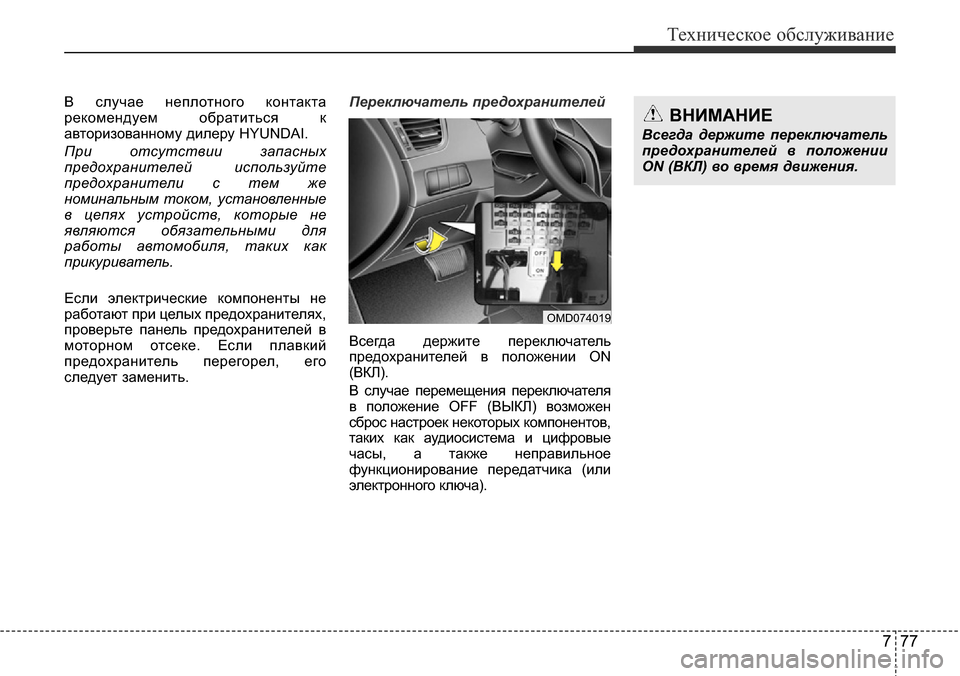

следует заменить.Переключатель предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).
OMD074019
ВНИМАНИЕ
Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.

Техническое обслуживание
78 7

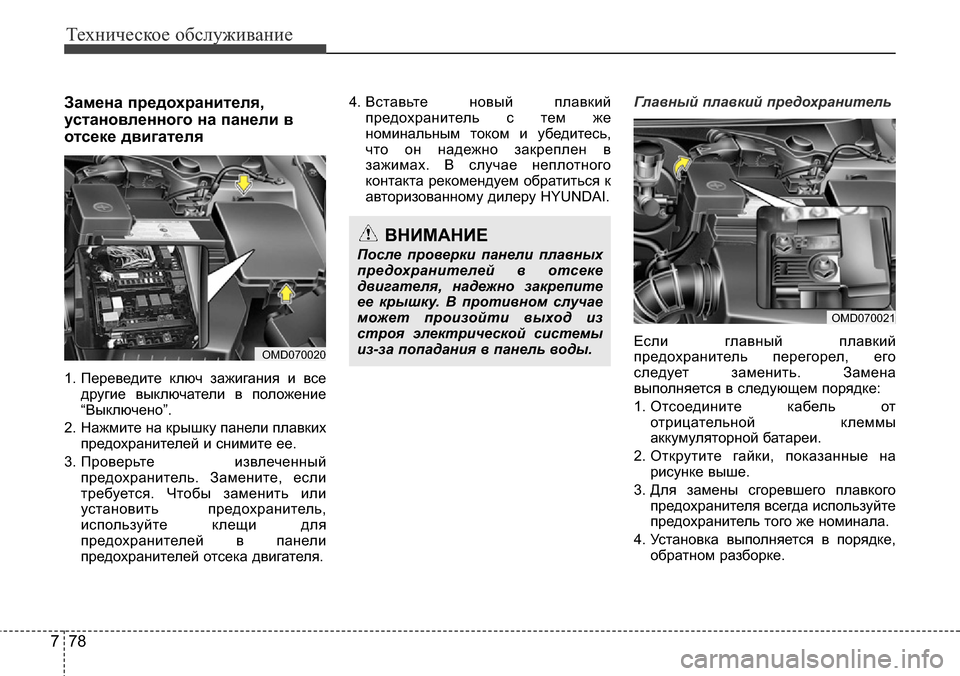

Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте извлеченный
предохранитель. Замените, если
требуется. Чтобы заменить или
установить предохранитель,
используйте клещи для
предохранителей в панели
предохранителей отсека двигателя.4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.Главный плавкий предохранитель
Если главный плавкий
предохранитель перегорел, его
следует заменить. Замена
выполняется в следующем порядке:
1. Отсоедините кабель от
отрицательной клеммы
аккумуляторной батареи.
2. Открутите гайки, показанные на
рисунке выше.
3. Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке,
обратном разборке.
OMD070021
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
OMD070020

779
Техническое обслуживание
✽К СВЕДЕНИЮ
Если главный предохранитель
перегорел, даже если предохранитель
на панели моторного отсека и
внутренний предохранитель не
перегорели, а электрическая система
не работает, то возможной причиной
является перегорание главного
предохранителя. Главный
предохранитель соединен с
остальными частями и системами.
Рекомендуется обратиться к
авторизованному дилеру HYUNDAI.

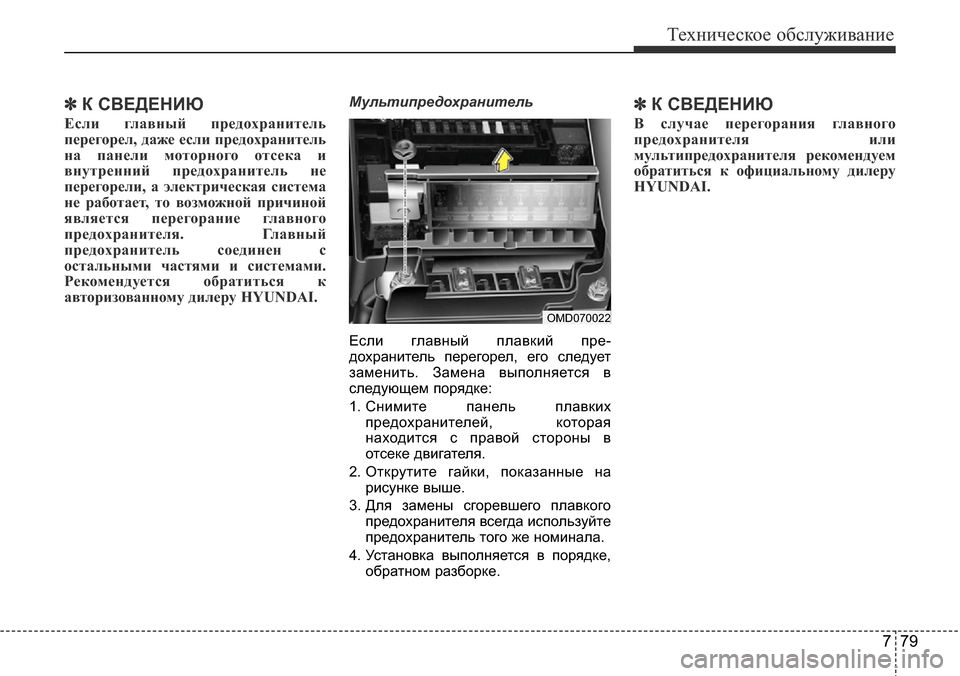

Мультипредохранитель
Если главный плавкий пре-
дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Снимите панель плавких
предохранителей, которая
находится с правой стороны в
отсеке двигателя.
2. Открутите гайки, показанные на
рисунке выше.
3. Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке,
обратном разборке.✽К СВЕДЕНИЮ
В случае перегорания главного
предохранителя или
мультипредохранителя рекомендуем
обратиться к официальному дилеру
HYUNDAI.
OMD070022

Техническое обслуживание
80 7

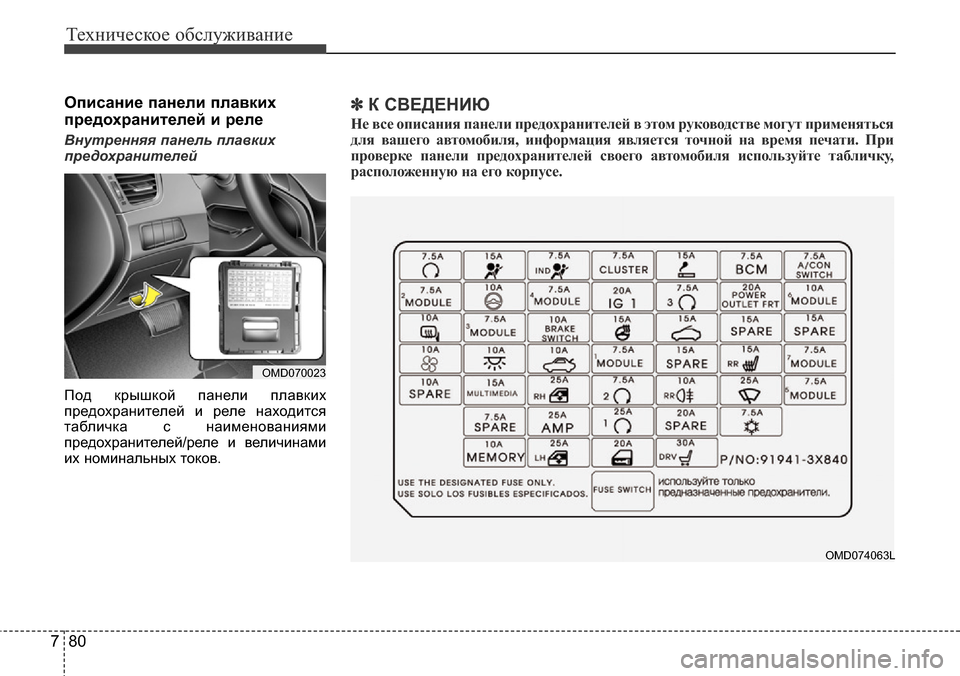

Описание панели плавких
предохранителей и реле
Внутренняя панель плавких
предохранителей
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
OMD070023
OMD074063L
✽К СВЕДЕНИЮ
Не все описания панели предохранителей в этом руководстве могут применяться
для вашего автомобиля, информация является точной на время печати. При
проверке панели предохранителей своего автомобиля используйте табличку,
расположенную на его корпусе.

781
Техническое обслуживание

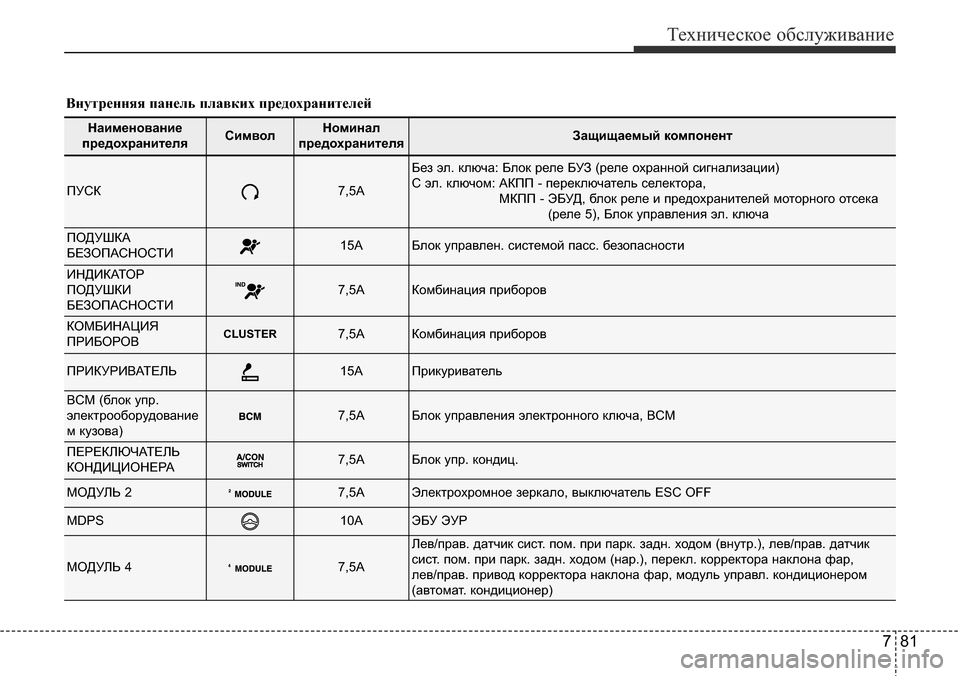

Внутренняя панель плавких предохранителей
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемый компонент
ПУСК7,5A
Без эл. ключа: Блок реле БУЗ (реле охранной сигнализации)
С эл. ключом: АКПП - переключатель селектора,
МКПП - ЭБУД, блок реле и предохранителей моторного отсека
(реле 5), Блок управления эл. ключа
ПОДУШКА
БЕЗОПАСНОСТИ15AБлок управлен. системой пасс. безопасности
ИНДИКАТОР
ПОДУШКИ
БЕЗОПАСНОСТИ7,5AКомбинация приборов
КОМБИНАЦИЯ
ПРИБОРОВCLUSTER7,5AКомбинация приборов
ПРИКУРИВАТЕЛЬ15AПрикуриватель
BCM (блок упр.
электрооборудование
м кузова)7,5AБлок управления электронного ключа, BCM
ПЕРЕКЛЮЧАТЕЛЬ
КОНДИЦИОНЕРА7,5AБлок упр. кондиц.
МОДУЛЬ 27,5AЭлектрохромное зеркало, выключатель ESC OFF
MDPS10AЭБУ ЭУР
МОДУЛЬ 47,5A
Лев/прав. датчик сист. пом. при парк. задн. ходом (внутр.), лев/прав. датчик
сист. пом. при парк. задн. ходом (нар.), перекл. корректора наклона фар,
лев/прав. привод корректора наклона фар, модуль управл. кондиционером
(автомат. кондиционер)
