Hyundai Elantra 2016 Инструкция по эксплуатации (in Russian)

363
Системы безопасности автомобиля

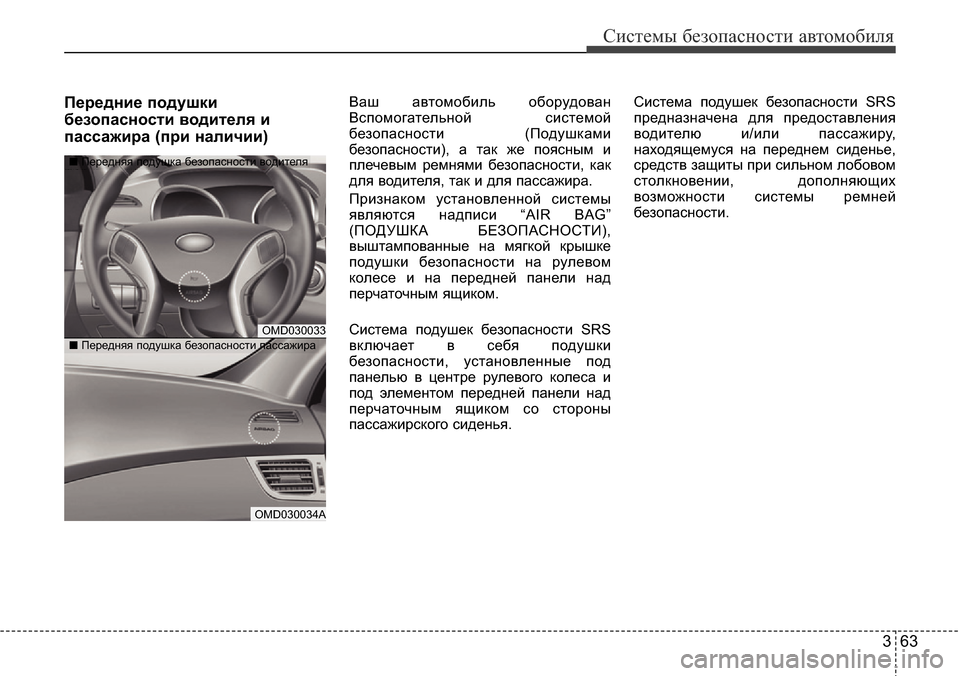

Передние подушки
безопасности водителя и
пассажира (при наличии)Ваш автомобиль оборудован
Вспомогательной системой
безопасности (Подушками
безопасности), а так же поясным и
плечевым ремнями безопасности, как
для водителя, так и для пассажира.
Признаком установленной системы
являются надписи “AIR BAG”
(ПОДУШКА БЕЗОПАСНОСТИ),
выштампованные на мягкой крышке
подушки безопасности на рулевом
колесе и на передней панели над
перчаточным ящиком.
Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья. Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.
OMD030033
OMD030034A
■Передняя подушка безопасности водителя
■Передняя подушка безопасности пассажира

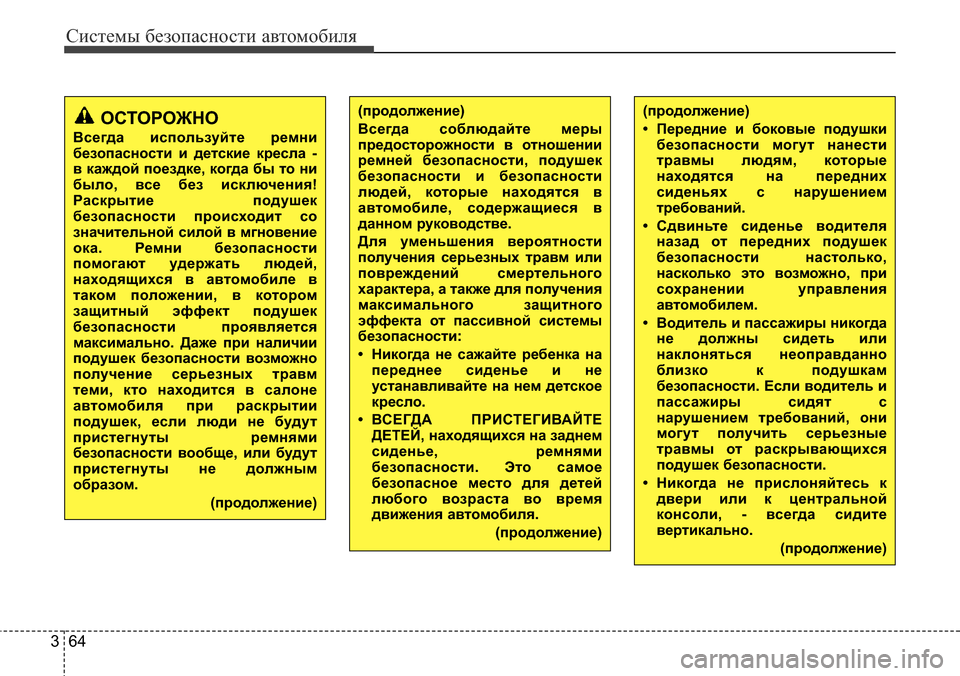

Системы безопасности автомобиля
64 3
(продолжение)
Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности, подушек
безопасности и безопасности
людей, которые находятся в
автомобиле, содержащиеся в
данном руководстве.
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка на
переднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ
ДЕТЕЙ, находящихся на заднем
сиденье, ремнями
безопасности. Это самое
безопасное место для детей
любого возраста во время
движения автомобиля.
(продолжение)(продолжение)
• Передние и боковые подушки
безопасности могут нанести
травмы людям, которые
находятся на передних
сиденьях с нарушением
требований.
• Сдвиньте сиденье водителя
назад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автомобилем.
• Водитель и пассажиры никогда
не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к
двери или к центральной
консоли, - всегда сидите
вертикально.
(продолжение)ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в автомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автомобиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом.
(продолжение)

365
Системы безопасности автомобиля

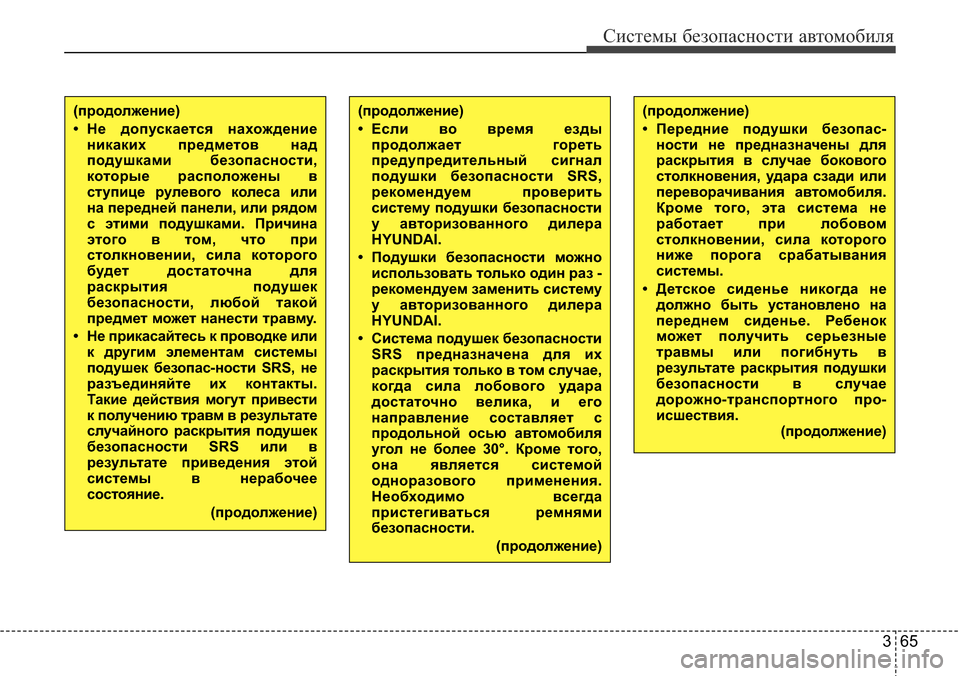

(продолжение)
• Если во время езды
продолжает гореть
предупредительный сигнал
подушки безопасности SRS,
рекомендуем проверить
систему подушки безопасности
у авторизованного дилера
HYUNDAI.
• Подушки безопасности можно
использовать только один раз -
рекомендуем заменить систему
у авторизованного дилера
HYUNDAI.
• Система подушек безопасности
SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью автомобиля
угол не более 30°. Кроме того,
она является системой
одноразового применения.
Необходимо всегда
пристегиваться ремнями
безопасности.
(продолжение)(продолжение)
• Передние подушки безопас-
ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания автомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не
должно быть установлено на
переднем сиденье. Ребенок
может получить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
(продолжение)(продолжение)
• Не допускается нахождение
никаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Не прикасайтесь к проводке или
к другим элементам системы
подушек безопас-ности SRS, не
разъединяйте их контакты.
Такие действия могут привести
к получению травм в результате
случайного раскрытия подушек
безопасности SRS или в
результате приведения этой
системы в нерабочее
состояние.
(продолжение)

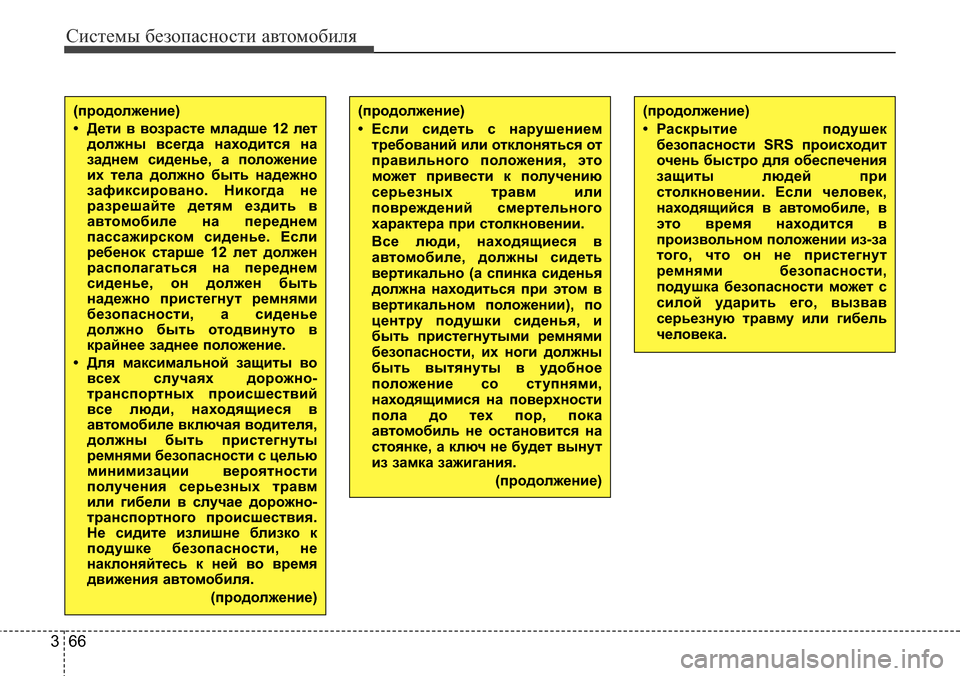

Системы безопасности автомобиля
66 3
(продолжение)
• Если сидеть с нарушением
требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
Все люди, находящиеся в
автомобиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автомобиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
(продолжение)(продолжение)
• Раскрытие подушек
безопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в автомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.(продолжение)
• Дети в возрасте младше 12 лет
должны всегда находится на
заднем сиденье, а положение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автомобиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее положение.
• Для максимальной защиты во
всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автомобиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения автомобиля.
(продолжение)

367
Системы безопасности автомобиля

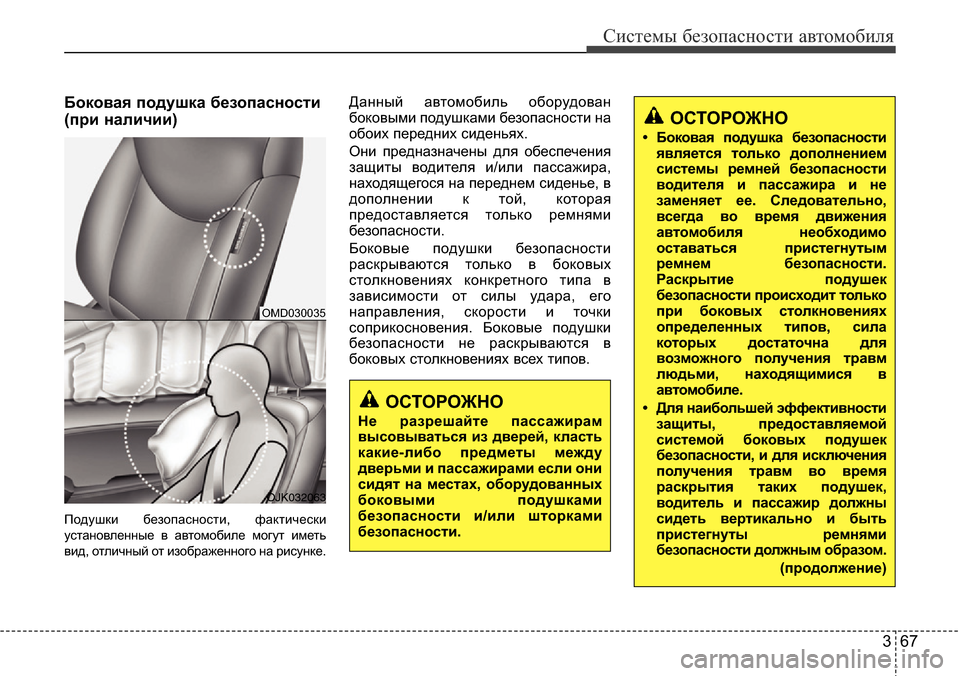

Боковая подушка безопасности
(при наличии)
Подушки безопасности, фактически
установленные в автомобиле могут иметь
вид, отличный от изображенного на рисунке.
Данный автомобиль оборудован
боковыми подушками безопасности на
обоих передних сиденьях.
Они предназначены для обеспечения
защиты водителя и/или пассажира,
находящегося на переднем сиденье, в
дополнении к той, которая
предоставляется только ремнями
безопасности.
Боковые подушки безопасности
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Боковые подушки
безопасности не раскрываются в
боковых столкновениях всех типов.
ОСТОРОЖНО
• Боковая подушка безопасности
является только дополнением
системы ремней безопасности
водителя и пассажира и не
заменяет ее. Следовательно,
всегда во время движения
автомобиля необходимо
оставаться пристегнутым
ремнем безопасности.
Раскрытие подушек
безопасности происходит только
при боковых столкновениях
определенных типов, сила
которых достаточна для
возможного получения травм
людьми, находящимися в
автомобиле.
• Для наибольшей эффективности
защиты, предоставляемой
системой боковых подушек
безопасности, и для исключения
получения травм во время
раскрытия таких подушек,
водитель и пассажир должны
сидеть вертикально и быть
пристегнуты ремнями
безопасности должным образом.
(продолжение)
ОСТОРОЖНО
Не разрешайте пассажирам
высовываться из дверей, класть
какие-либо предметы между
дверьми и пассажирами если они
сидят на местах, оборудованных
боковыми подушками
безопасности и/или шторками
безопасности.
OMD030035
OJK032063

Системы безопасности автомобиля
68 3

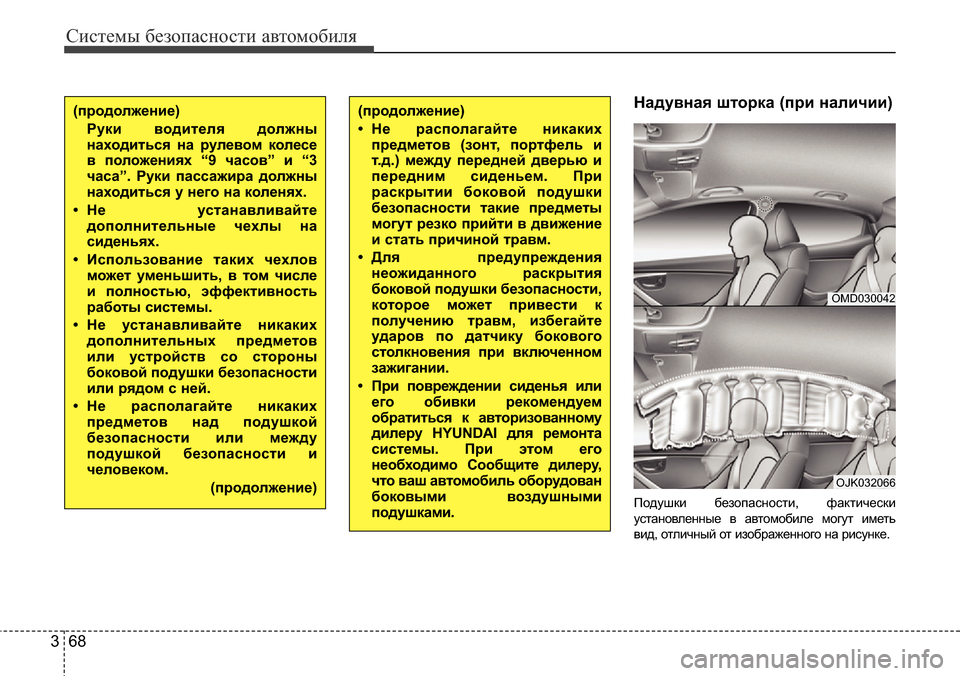

Надувная шторка (при наличии)
Подушки безопасности, фактически
установленные в автомобиле могут иметь
вид, отличный от изображенного на рисунке.
(продолжение)
• Не располагайте никаких
предметов (зонт, портфель и
т.д.) между передней дверью и
передним сиденьем. При
раскрытии боковой подушки
безопасности такие предметы
могут резко прийти в движение
и стать причиной травм.
• Для предупреждения
неожиданного раскрытия
боковой подушки безопасности,
которое может привести к
получению травм, избегайте
ударов по датчику бокового
столкновения при включенном
зажигании.
• При повреждении сиденья или
его обивки рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ремонта
системы. При этом его
необходимо Сообщите дилеру,
что ваш автомобиль оборудован
боковыми воздушными
подушками.(продолжение)
Руки водителя должны
находиться на рулевом колесе
в положениях “9 часов” и “3
часа”. Руки пассажира должны
находиться у него на коленях.
• Не устанавливайте
дополнительные чехлы на
сиденьях.
• Использование таких чехлов
может уменьшить, в том числе
и полностью, эффективность
работы системы.
• Не устанавливайте никаких
дополнительных предметов
или устройств со стороны
боковой подушки безопасности
или рядом с ней.
• Не располагайте никаких
предметов над подушкой
безопасности или между
подушкой безопасности и
человеком.
(продолжение)
OMD030042
OJK032066

369
Системы безопасности автомобиля

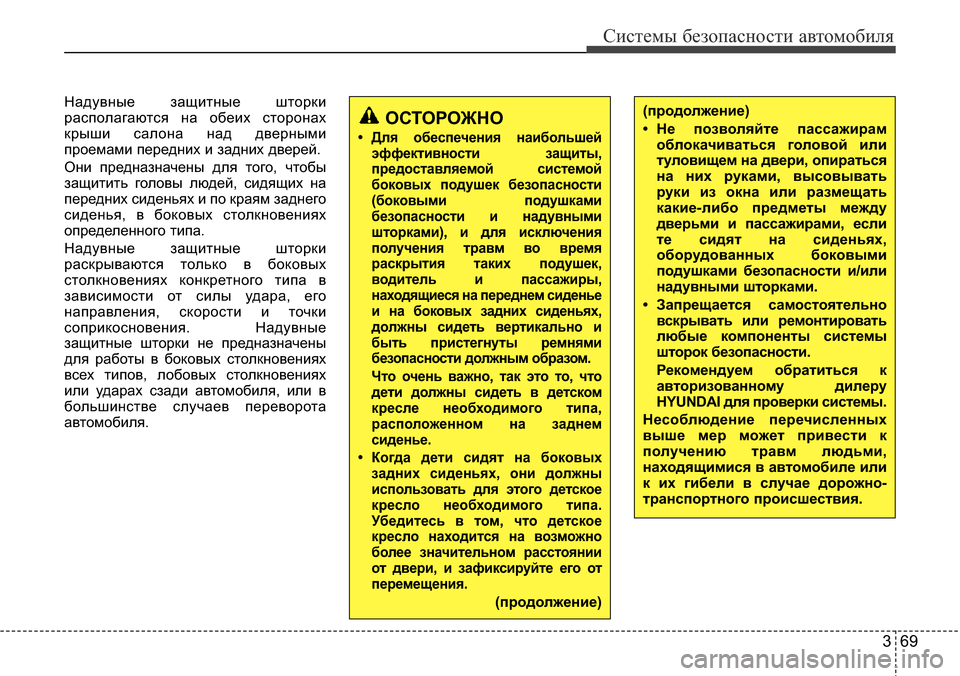

Надувные защитные шторки
располагаются на обеих сторонах
крыши салона над дверными
проемами передних и задних дверей.
Они предназначены для того, чтобы
защитить головы людей, сидящих на
передних сиденьях и по краям заднего
сиденья, в боковых столкновениях
определенного типа.
Надувные защитные шторки
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Надувные
защитные шторки не предназначены
для работы в боковых столкновениях
всех типов, лобовых столкновениях
или ударах сзади автомобиля, или в
большинстве случаев переворота
автомобиля.(продолжение)
• Не позволяйте пассажирам
облокачиваться головой или
туловищем на двери, опираться
на них руками, высовывать
руки из окна или размещать
какие-либо предметы между
дверьми и пассажирами, если
те сидят на сиденьях,
оборудованных боковыми
подушками безопасности и/или
надувными шторками.
• Запрещается самостоятельно
вскрывать или ремонтировать
любые компоненты системы
шторок безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
Несоблюдение перечисленных
выше мер может привести к
получению травм людьми,
находящимися в автомобиле или
к их гибели в случае дорожно-
транспортного происшествия.ОСТОРОЖНО
• Для обеспечения наибольшей
эффективности защиты,
предоставляемой системой
боковых подушек безопасности
(боковыми подушками
безопасности и надувными
шторками), и для исключения
получения травм во время
раскрытия таких подушек,
водитель и пассажиры,
находящиеся на переднем сиденье
и на боковых задних сиденьях,
должны сидеть вертикально и
быть пристегнуты ремнями
безопасности должным образом.
Что очень важно, так это то, что
дети должны сидеть в детском
кресле необходимого типа,
расположенном на заднем
сиденье.
• Когда дети сидят на боковых
задних сиденьях, они должны
использовать для этого детское
кресло необходимого типа.
Убедитесь в том, что детское
кресло находится на возможно
более значительном расстоянии
от двери, и зафиксируйте его от
перемещения.
(продолжение)

Системы безопасности автомобиля
70 3

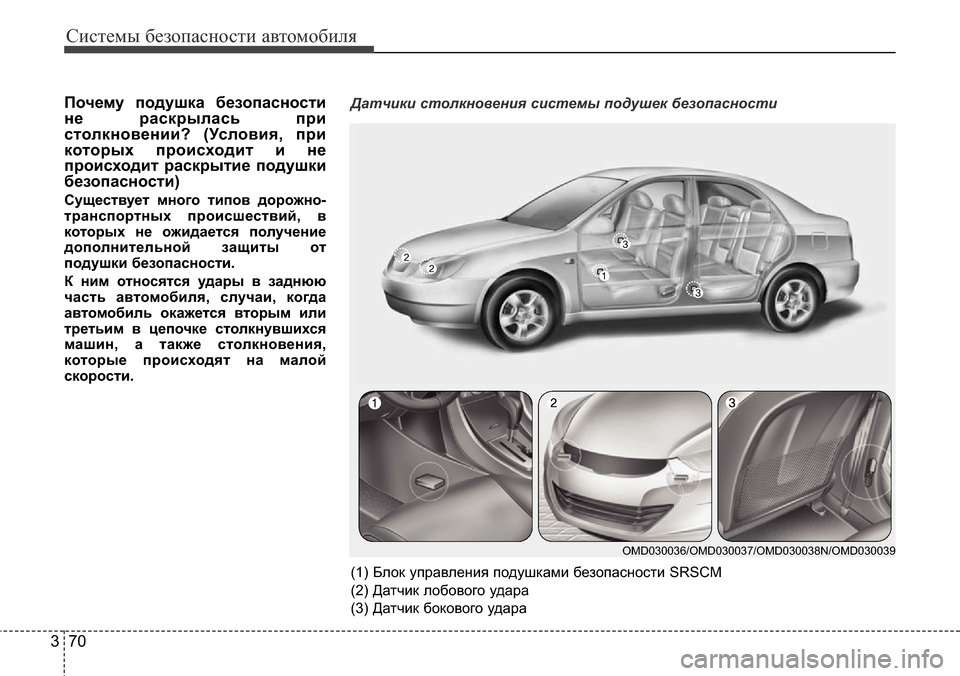

Почему подушка безопасности
не раскрылась при
столкновении? (Условия, при
которых происходит и не
происходит раскрытие подушки
безопасности)
Существует много типов дорожно-
транспортных происшествий, в
которых не ожидается получение
дополнительной защиты от
подушки безопасности.
К ним относятся удары в заднюю
часть автомобиля, случаи, когда
автомобиль окажется вторым или
третьим в цепочке столкнувшихся
машин, а также столкновения,
которые происходят на малой
скорости.
(1) Блок управления подушками безопасности SRSCM
(2) Датчик лобового удара
(3) Датчик бокового удара Датчики столкновения системы подушек безопасности
OMD030036/OMD030037/OMD030038N/OMD030039

371
Системы безопасности автомобиля

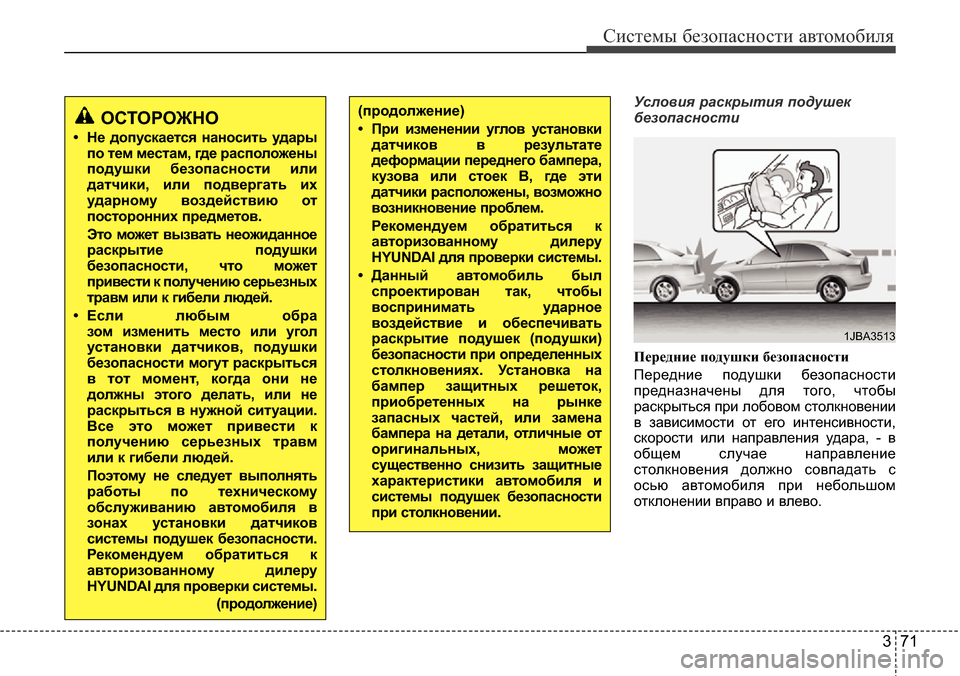

Условия раскрытия подушек
безопасности
Передние подушки безопасности
Передние подушки безопасности
предназначены для того, чтобы
раскрыться при лобовом столкновении
в зависимости от его интенсивности,
скорости или направления удара, - в
общем случае направление
столкновения должно совпадать с
осью автомобиля при небольшом
отклонении вправо и влево.
ОСТОРОЖНО
• Не допускается наносить удары
по тем местам, где расположены
подушки безопасности или
датчики, или подвергать их
ударному воздействию от
посторонних предметов.
Это может вызвать неожиданное
раскрытие подушки
безопасности, что может
привести к получению серьезных
травм или к гибели людей.
• Если любым обра
зом изменить место или угол
установки датчиков, подушки
безопасности могут раскрыться
в тот момент, когда они не
должны этого делать, или не
раскрыться в нужной ситуации.
Все это может привести к
получению серьезных травм
или к гибели людей.
Поэтому не следует выполнять
работы по техническому
обслуживанию автомобиля в
зонах установки датчиков
системы подушек безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
(продолжение)
(продолжение)
• При изменении углов установки
датчиков в результате
деформации переднего бампера,
кузова или стоек В, где эти
датчики расположены, возможно
возникновение проблем.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• Данный автомобиль был
спроектирован так, чтобы
воспринимать ударное
воздействие и обеспечивать
раскрытие подушек (подушки)
безопасности при определенных
столкновениях. Установка на
бампер защитных решеток,
приобретенных на рынке
запасных частей, или замена
бампера на детали, отличные от
оригинальных, может
существенно снизить защитные
характеристики автомобиля и
системы подушек безопасности
при столкновении.
1JBA3513

Системы безопасности автомобиля
72 3
Подушки безопасности, фактически
установленные в автомобиле могут иметь
вид, отличный от изображенного на
рисунке.
Боковые подушки безопасности
Боковые подушки безопасности
(боковые подушки безопасности и/или
надувные шторки) предназначены для
того, чтобы раскрыться в случае, когда
удар зарегистрирован датчиками
бокового столкновения в зависимости
от силы, скорости или направления
удара, возникшего в результате
бокового столкновения.
Хотя передние подушки безопасности
(подушки безопасности водителя и
переднего пассажира) предназначены
для того, чтобы раскрываться только
при лобовом столкновении, они также
могут раскрыться при столкновениях
других типов в случае регистрации
существенного удара датчиками
лобового столкновения. Боковые
подушки безопасности (боковые
подушки безопасности и/или
надувные шторки) предназначены для
того, чтобы раскрыться в только
случае бокового столкновения, но они
также могут раскрыться при
столкновениях других типов в случае
регистрации существенного удара
датчиками бокового столкновения. Если шасси автомобиля подвергнется
воздействию ударов от неровностей
или от посторонних предметов на
проселочной дороге или на тротуаре,
подушки безопасности могут
раскрыться. Проявляйте осторожность
при управлении автомобилем на
дорогах плохого качества или на
поверхностях, которые не
предназначены для дорожного
движения с тем. чтобы избежать
непреднамеренного раскрытия
подушек безопасности.
1JBA3514
OJK032067
