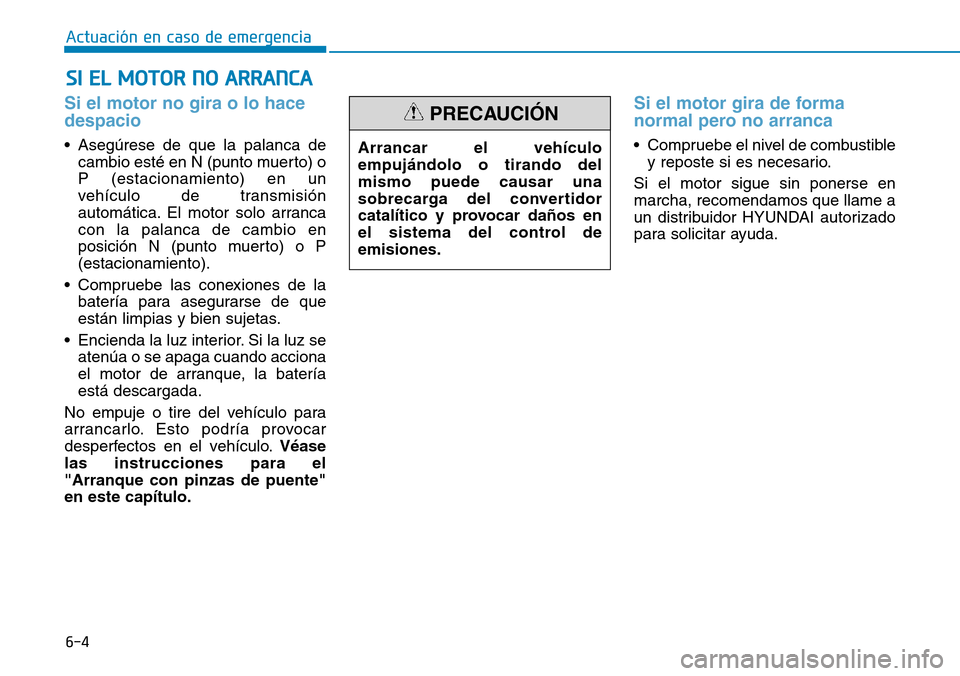

6-4
Actuación en caso de emergencia
Si el motor no gira o lo hace
despacio
• Asegúrese de que la palanca de
cambio esté en N (punto muerto) o
P (estacionamiento) en un
vehículo de transmisión
automática. El motor solo arranca
con la palanca de cambio en
posición N (punto muerto) o P
(estacionamiento).
• Compruebe las conexiones de la
batería para asegurarse de que
están limpias y bien sujetas.
• Encienda la luz interior. Si la luz se
atenúa o se apaga cuando acciona
el motor de arranque, la batería
está descargada.
No empuje o tire del vehículo para
arrancarlo. Esto podría provocar
desperfectos en el vehículo.Véase
las instrucciones para el
"Arranque con pinzas de puente"
en este capítulo.
Si el motor gira de forma
normal pero no arranca
• Compruebe el nivel de combustible
y reposte si es necesario.
Si el motor sigue sin ponerse en
marcha, recomendamos que llame a
un distribuidor HYUNDAI autorizado
para solicitar ayuda. Arrancar el vehículo
empujándolo o tirando del
mismo puede causar una
sobrecarga del convertidor
catalítico y provocar daños en
el sistema del control de
emisiones.
PRECAUCIÓN
SI EL MOTOR NO ARRANCA

6-5
Actuación en caso de emergencia
Arrancar con pinzas de puente
puede ser peligroso si se realiza
incorrectamente. Siga el
procedimiento de arranque con
pinzas de puente expuesto en esta
sección para evitar lesiones graves y
desperfectos en su vehículo. Si tiene
dudas sobre cómo arrancar el
vehículo con pinzas de puente,
recomendamos encarecidamente
que solicite ayuda a un técnico de
servicio o a un servicio de grúas.
6
ARRANQUE CON PINZAS DE PUENTE
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:
Lea detenidamente y
siga las siguientes
instrucciones al manejar
la batería.
Lleve protección para
los ojos prevista para
proteger contra
salpicaduras de ácido.
Mantenga llamas,
chispas y objetos de
fumar alejados de la
batería.
El hidrógeno, un gas
altamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
(Continúa)
ADVERTENCIA (Continúa)
Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen
ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido
entra en contacto con la piel,
lave minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón,
solicite ayuda médica lo antes
posible.
•Al elevar una batería dentro
de una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de
ácido de la batería. Elévela
con un soporte de batería o
con las manos en las
esquinas opuestas.
(Continúa)

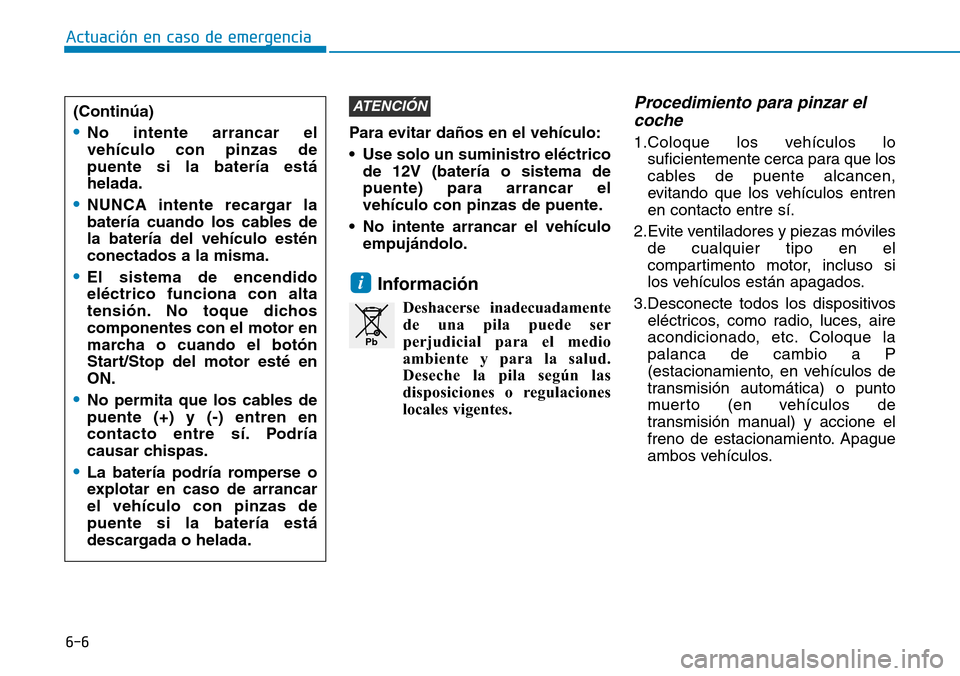

6-6
Actuación en caso de emergencia
Para evitar daños en el vehículo:
• Use solo un suministro eléctrico
de 12V (batería o sistema de
puente) para arrancar el
vehículo con pinzas de puente.
• No intente arrancar el vehículo
empujándolo.
Información
Deshacerse inadecuadamente
de una pila puede ser
perjudicial para el medio
ambiente y para la salud.
Deseche la pila según las
disposiciones o regulaciones
locales vigentes.
Procedimiento para pinzar el
coche
1.Coloque los vehículos lo
suficientemente cerca para que los
cables de puente alcancen,
evitando que los vehículos entren
en contacto entre sí.
2.Evite ventiladores y piezas móviles
de cualquier tipo en el
compartimento motor, incluso si
los vehículos están apagados.
3.Desconecte todos los dispositivos
eléctricos, como radio, luces, aire
acondicionado, etc. Coloque la
palanca de cambio a P
(estacionamiento, en vehículos de
transmisión automática) o punto
muerto (en vehículos de
transmisión manual) y accione el
freno de estacionamiento. Apague
ambos vehículos.
i
ATENCIÓN
Pb
(Continúa)
•No intente arrancar el
vehículo con pinzas de
puente si la batería está
helada.
•NUNCA intente recargar la
batería cuando los cables de
la batería del vehículo estén
conectados a la misma.
•El sistema de encendido
eléctrico funciona con alta
tensión. No toque dichos
componentes con el motor en
marcha o cuando el botón
Start/Stop del motor esté en
ON.
•No permita que los cables de
puente (+) y (-) entren en
contacto entre sí. Podría
causar chispas.
•La batería podría romperse o
explotar en caso de arrancar
el vehículo con pinzas de
puente si la batería está
descargada o helada.

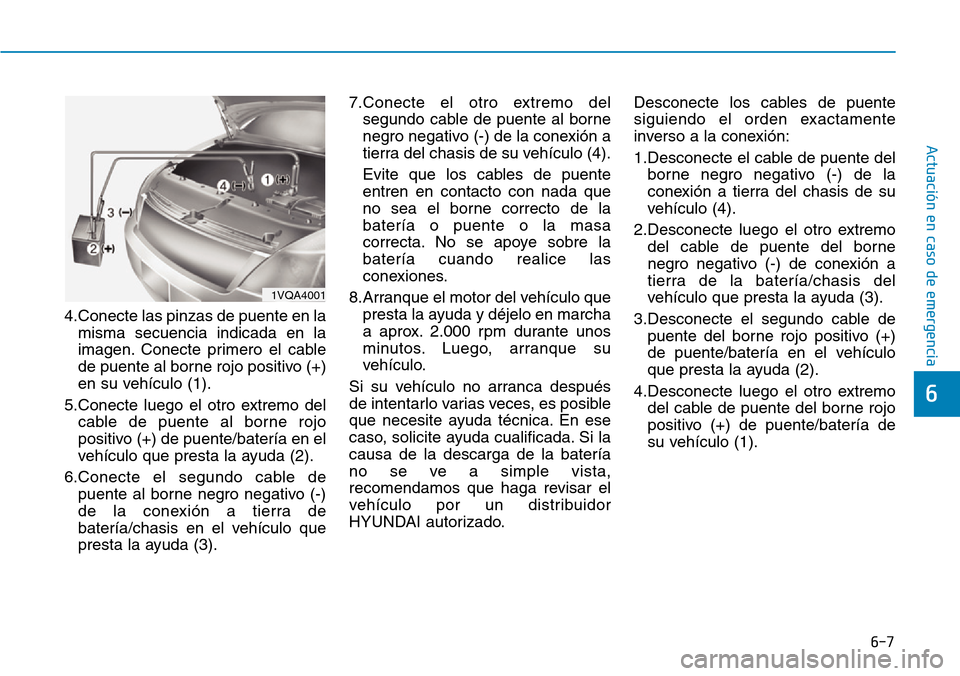

6-7
Actuación en caso de emergencia
4.Conecte las pinzas de puente en la
misma secuencia indicada en la
imagen. Conecte primero el cable
de puente al borne rojo positivo (+)
en su vehículo (1).
5.Conecte luego el otro extremo del
cable de puente al borne rojo
positivo (+) de puente/batería en el
vehículo que presta la ayuda (2).
6.Conecte el segundo cable de
puente al borne negro negativo (-)
de la conexión a tierra de
batería/chasis en el vehículo que
presta la ayuda (3).7.Conecte el otro extremo del
segundo cable de puente al borne
negro negativo (-) de la conexión a
tierra del chasis de su vehículo (4).
Evite que los cables de puente
entren en contacto con nada que
no sea el borne correcto de la
batería o puente o la masa
correcta. No se apoye sobre la
batería cuando realice las
conexiones.
8.Arranque el motor del vehículo que
presta la ayuda y déjelo en marcha
a aprox. 2.000 rpm durante unos
minutos. Luego, arranque su
vehículo.
Si su vehículo no arranca después
de intentarlo varias veces, es posible
que necesite ayuda técnica. En ese
caso, solicite ayuda cualificada. Si la
causa de la descarga de la batería
no se ve a simple vista,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.Desconecte los cables de puente
siguiendo el orden exactamente
inverso a la conexión:
1.Desconecte el cable de puente del
borne negro negativo (-) de la
conexión a tierra del chasis de su
vehículo (4).
2.Desconecte luego el otro extremo
del cable de puente del borne
negro negativo (-) de conexión a
tierra de la batería/chasis del
vehículo que presta la ayuda (3).
3.Desconecte el segundo cable de
puente del borne rojo positivo (+)
de puente/batería en el vehículo
que presta la ayuda (2).
4.Desconecte luego el otro extremo
del cable de puente del borne rojo
positivo (+) de puente/batería de
su vehículo (1).
6
1VQA4001

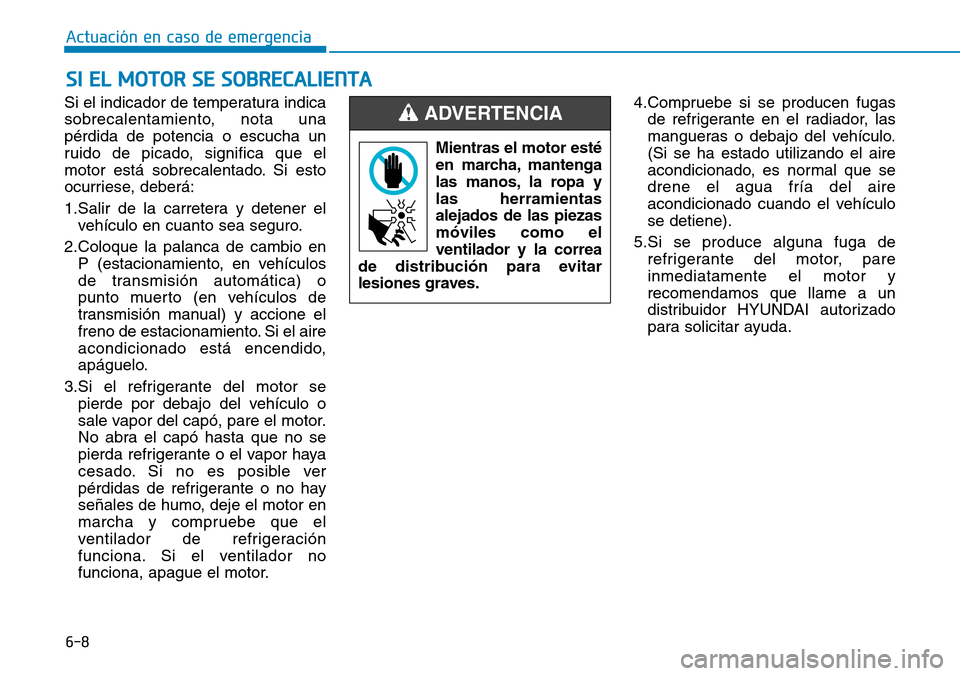

6-8
Actuación en caso de emergencia
Si el indicador de temperatura indica
sobrecalentamiento, nota una
pérdida de potencia o escucha un
ruido de picado, significa que el
motor está sobrecalentado. Si esto
ocurriese, deberá:
1.Salir de la carretera y detener el
vehículo en cuanto sea seguro.
2.Coloque la palanca de cambio en
P (estacionamiento, en vehículos
de transmisión automática) o
punto muerto (en vehículos de
transmisión manual) y accione el
freno de estacionamiento. Si el aire
acondicionado está encendido,
apáguelo.
3.Si el refrigerante del motor se
pierde por debajo del vehículo o
sale vapor del capó, pare el motor.
No abra el capó hasta que no se
pierda refrigerante o el vapor haya
cesado. Si no es posible ver
pérdidas de refrigerante o no hay
señales de humo, deje el motor en
marcha y compruebe que el
ventilador de refrigeración
funciona. Si el ventilador no
funciona, apague el motor.4.Compruebe si se producen fugas
de refrigerante en el radiador, las
mangueras o debajo del vehículo.
(Si se ha estado utilizando el aire
acondicionado, es normal que se
drene el agua fría del aire
acondicionado cuando el vehículo
se detiene).
5.Si se produce alguna fuga de
refrigerante del motor, pare
inmediatamente el motor y
recomendamos que llame a un
distribuidor HYUNDAI autorizado
para solicitar ayuda.
SI EL MOTOR SE SOBRECALIENTA
Mientras el motor esté
en marcha, mantenga
las manos, la ropa y
las herramientas
alejados de las piezas
móviles como el
ventilador y la correa
de distribución para evitar
lesiones graves.
ADVERTENCIA

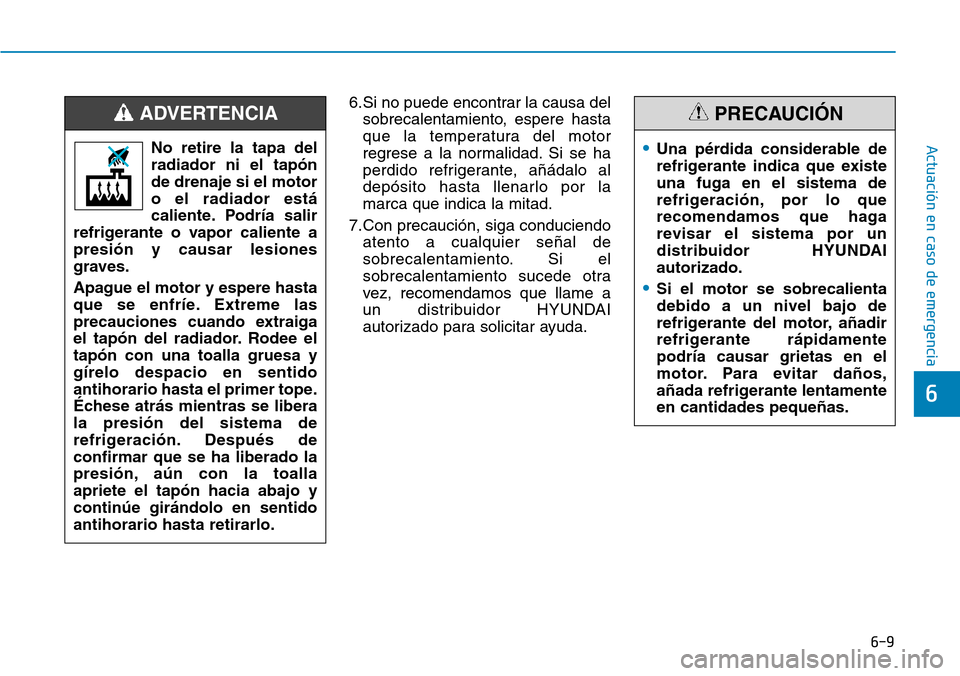

6-9
Actuación en caso de emergencia
6
6.Si no puede encontrar la causa del
sobrecalentamiento, espere hasta
que la temperatura del motor
regrese a la normalidad. Si se ha
perdido refrigerante, añádalo al
depósito hasta llenarlo por la
marca que indica la mitad.
7.Con precaución, siga conduciendo
atento a cualquier señal de
sobrecalentamiento. Si el
sobrecalentamiento sucede otra
vez, recomendamos que llame a
un distribuidor HYUNDAI
autorizado para solicitar ayuda.
•Una pérdida considerable de
refrigerante indica que existe
una fuga en el sistema de
refrigeración, por lo que
recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI
autorizado.
•Si el motor se sobrecalienta
debido a un nivel bajo de
refrigerante del motor, añadir
refrigerante rápidamente
podría causar grietas en el
motor. Para evitar daños,
añada refrigerante lentamente
en cantidades pequeñas.
PRECAUCIÓN
No retire la tapa del
radiador ni el tapón
de drenaje si el motor
o el radiador está
caliente. Podría salir
refrigerante o vapor caliente a
presión y causar lesiones
graves.
Apague el motor y espere hasta
que se enfríe. Extreme las
precauciones cuando extraiga
el tapón del radiador. Rodee el
tapón con una toalla gruesa y
gírelo despacio en sentido
antihorario hasta el primer tope.
Échese atrás mientras se libera
la presión del sistema de
refrigeración. Después de
confirmar que se ha liberado la
presión, aún con la toalla
apriete el tapón hacia abajo y
continúe girándolo en sentido
antihorario hasta retirarlo.
ADVERTENCIA

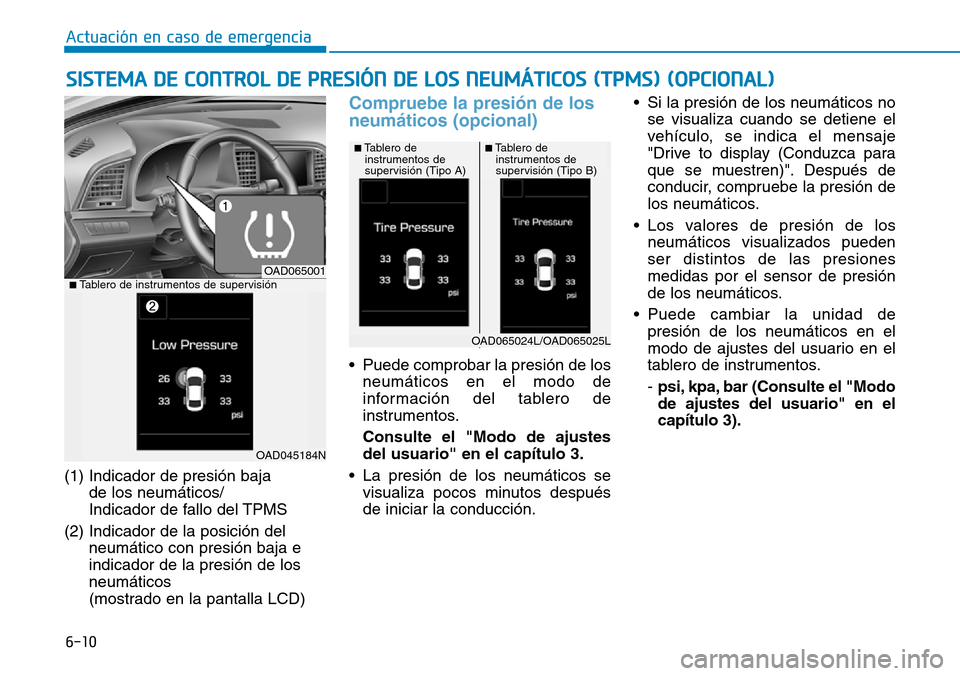

6-10
(1) Indicador de presión baja
de los neumáticos/
Indicador de fallo del TPMS
(2) Indicador de la posición del
neumático con presión baja e
indicador de la presión de los
neumáticos
(mostrado en la pantalla LCD)
Compruebe la presión de los
neumáticos (opcional)
• Puede comprobar la presión de los
neumáticos en el modo de
información del tablero de
instrumentos.
Consulte el "Modo de ajustes
del usuario" en el capítulo 3.
• La presión de los neumáticos se
visualiza pocos minutos después
de iniciar la conducción.• Si la presión de los neumáticos no
se visualiza cuando se detiene el
vehículo, se indica el mensaje
"Drive to display (Conduzca para
que se muestren)". Después de
conducir, compruebe la presión de
los neumáticos.
• Los valores de presión de los
neumáticos visualizados pueden
ser distintos de las presiones
medidas por el sensor de presión
de los neumáticos.
• Puede cambiar la unidad de
presión de los neumáticos en el
modo de ajustes del usuario en el
tablero de instrumentos.
- psi, kpa, bar (Consulte el "Modo
de ajustes del usuario" en el
capítulo 3).
SISTEMA DE CONTROL DE PRESIÓN DE LOS NEUMÁTICOS (TPMS) (OPCIONAL)
Actuación en caso de emergencia
OAD065001
■Tablero de
instrumentos de
supervisión (Tipo A)
■Tablero de instrumentos de supervisión
■Tablero de
instrumentos de
supervisión (Tipo B)
OAD045184N
OAD065024L/OAD065025L

6-11
Actuación en caso de emergencia

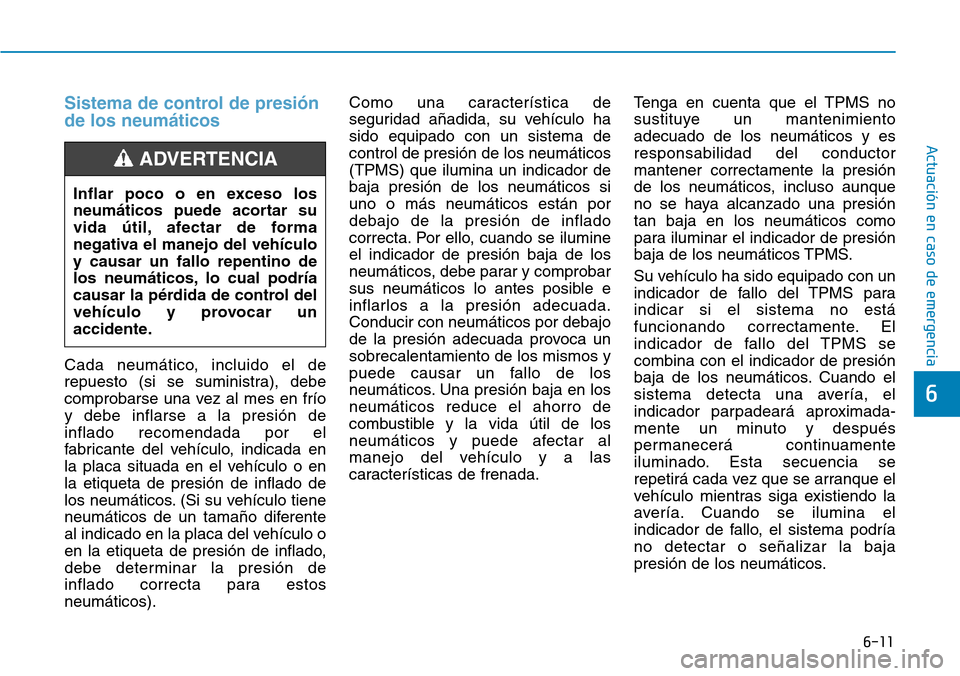

Sistema de control de presión
de los neumáticos
Cada neumático, incluido el de
repuesto (si se suministra), debe
comprobarse una vez al mes en frío
y debe inflarse a la presión de
inflado recomendada por el
fabricante del vehículo, indicada en
la placa situada en el vehículo o en
la etiqueta de presión de inflado de
los neumáticos. (Si su vehículo tiene
neumáticos de un tamaño diferente
al indicado en la placa del vehículo o
en la etiqueta de presión de inflado,
debe determinar la presión de
inflado correcta para estos
neumáticos).Como una característica de
seguridad añadida, su vehículo ha
sido equipado con un sistema de
control de presión de los neumáticos
(TPMS) que ilumina un indicador de
baja presión de los neumáticos si
uno o más neumáticos están por
debajo de la presión de inflado
correcta. Por ello, cuando se ilumine
el indicador de presión baja de los
neumáticos, debe parar y comprobar
sus neumáticos lo antes posible e
inflarlos a la presión adecuada.
Conducir con neumáticos por debajo
de la presión adecuada provoca un
sobrecalentamiento de los mismos y
puede causar un fallo de los
neumáticos. Una presión baja en los
neumáticos reduce el ahorro de
combustible y la vida útil de los
neumáticos y puede afectar al
manejo del vehículo y a las
características de frenada.Tenga en cuenta que el TPMS no
sustituye un mantenimiento
adecuado de los neumáticos y es
responsabilidad del conductor
mantener correctamente la presión
de los neumáticos, incluso aunque
no se haya alcanzado una presión
tan baja en los neumáticos como
para iluminar el indicador de presión
baja de los neumáticos TPMS.
Su vehículo ha sido equipado con un
indicador de fallo del TPMS para
indicar si el sistema no está
funcionando correctamente. El
indicador de fallo del TPMS se
combina con el indicador de presión
baja de los neumáticos. Cuando el
sistema detecta una avería, el
indicador parpadeará aproximada-
mente un minuto y después
permanecerá continuamente
iluminado. Esta secuencia se
repetirá cada vez que se arranque el
vehículo mientras siga existiendo la
avería. Cuando se ilumina el
indicador de fallo, el sistema podría
no detectar o señalizar la baja
presión de los neumáticos.
6
Inflar poco o en exceso los
neumáticos puede acortar su
vida útil, afectar de forma
negativa el manejo del vehículo
y causar un fallo repentino de
los neumáticos, lo cual podría
causar la pérdida de control del
vehículo y provocar un
accidente.
ADVERTENCIA

6-12

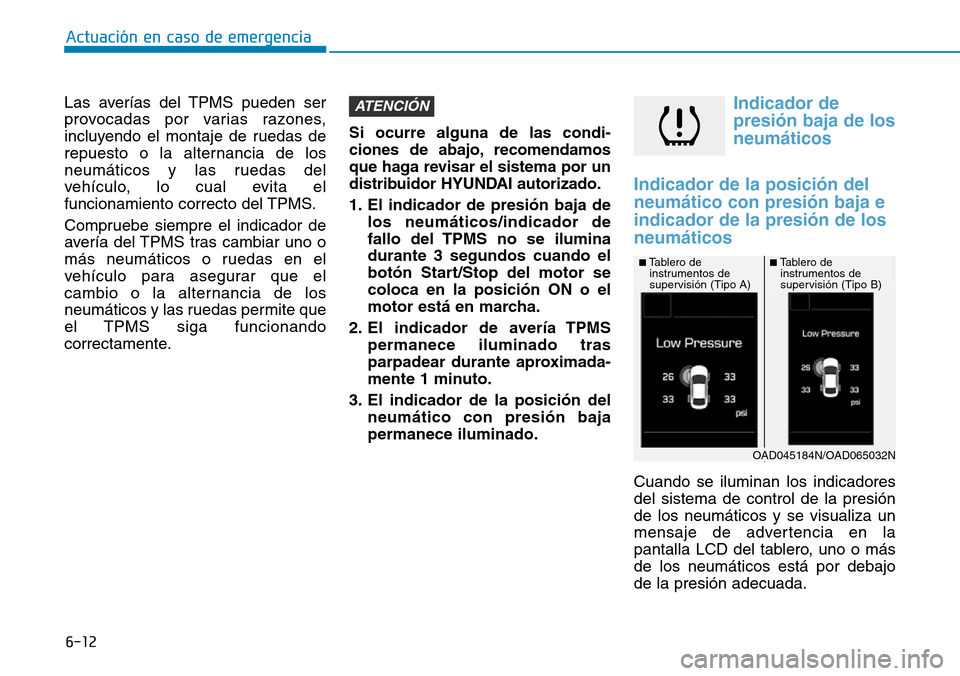

Las averías del TPMS pueden ser
provocadas por varias razones,
incluyendo el montaje de ruedas de
repuesto o la alternancia de los
neumáticos y las ruedas del
vehículo, lo cual evita el
funcionamiento correcto del TPMS.
Compruebe siempre el indicador de
avería del TPMS tras cambiar uno o
más neumáticos o ruedas en el
vehículo para asegurar que el
cambio o la alternancia de los
neumáticos y las ruedas permite que
el TPMS siga funcionando
correctamente.Si ocurre alguna de las condi-
ciones de abajo, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
1. El indicador de presión baja de
los neumáticos/indicador de
fallo del TPMS no se ilumina
durante 3 segundos cuando el
botón Start/Stop del motor se
coloca en la posición ON o el
motor está en marcha.
2. El indicador de avería TPMS
permanece iluminado tras
parpadear durante aproximada-
mente 1 minuto.
3. El indicador de la posición del
neumático con presión baja
permanece iluminado.Indicador de
presión baja de los
neumáticos
Indicador de la posición del
neumático con presión baja e
indicador de la presión de los
neumáticos
Cuando se iluminan los indicadores
del sistema de control de la presión
de los neumáticos y se visualiza un
mensaje de advertencia en la
pantalla LCD del tablero, uno o más
de los neumáticos está por debajo
de la presión adecuada.
ATENCIÓN
Actuación en caso de emergencia
■Tablero de
instrumentos de
supervisión (Tipo A)■Tablero de
instrumentos de
supervisión (Tipo B)
OAD045184N/OAD065032N

6-13
Actuación en caso de emergencia
6

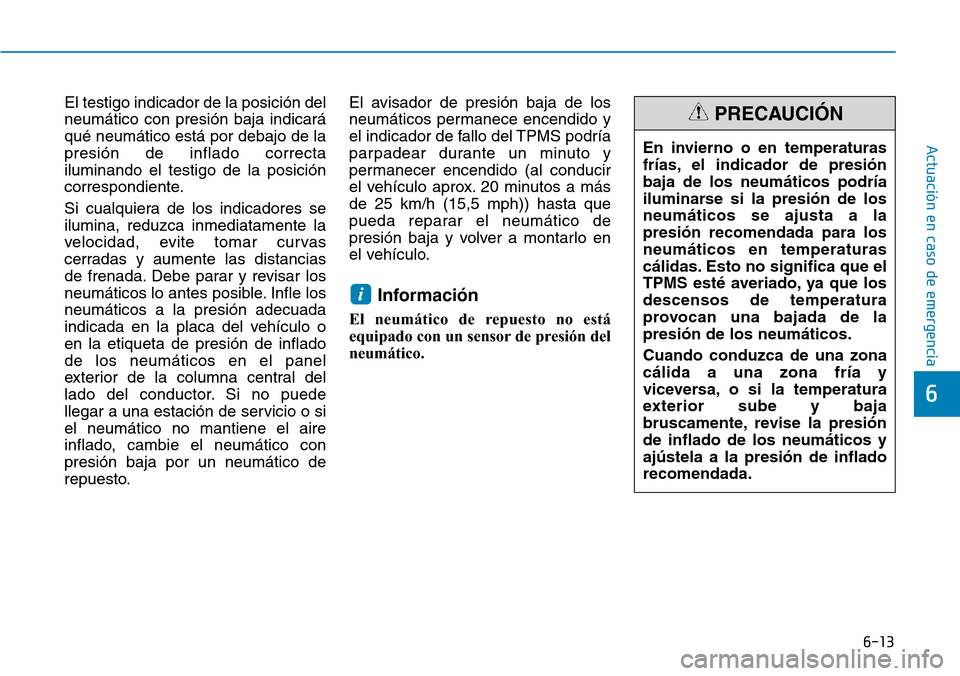

El testigo indicador de la posición del
neumático con presión baja indicará
qué neumático está por debajo de la
presión de inflado correcta
iluminando el testigo de la posición
correspondiente.
Si cualquiera de los indicadores se
ilumina, reduzca inmediatamente la
velocidad, evite tomar curvas
cerradas y aumente las distancias
de frenada. Debe parar y revisar los
neumáticos lo antes posible. Infle los
neumáticos a la presión adecuada
indicada en la placa del vehículo o
en la etiqueta de presión de inflado
de los neumáticos en el panel
exterior de la columna central del
lado del conductor. Si no puede
llegar a una estación de servicio o si
el neumático no mantiene el aire
inflado, cambie el neumático con
presión baja por un neumático de
repuesto.El avisador de presión baja de los
neumáticos permanece encendido y
el indicador de fallo del TPMS podría
parpadear durante un minuto y
permanecer encendido (al conducir
el vehículo aprox. 20 minutos a más
de 25 km/h (15,5 mph)) hasta que
pueda reparar el neumático de
presión baja y volver a montarlo en
el vehículo.
Información
El neumático de repuesto no está
equipado con un sensor de presión del
neumático.
i
En invierno o en temperaturas
frías, el indicador de presión
baja de los neumáticos podría
iluminarse si la presión de los
neumáticos se ajusta a la
presión recomendada para los
neumáticos en temperaturas
cálidas. Esto no significa que el
TPMS esté averiado, ya que los
descensos de temperatura
provocan una bajada de la
presión de los neumáticos.
Cuando conduzca de una zona
cálida a una zona fría y
viceversa, o si la temperatura
exterior sube y baja
bruscamente, revise la presión
de inflado de los neumáticos y
ajústela a la presión de inflado
recomendada.
PRECAUCIÓN
