Hyundai Elantra 2017 Manual del propietario (in Spanish)

7-35
7
Mantenimiento

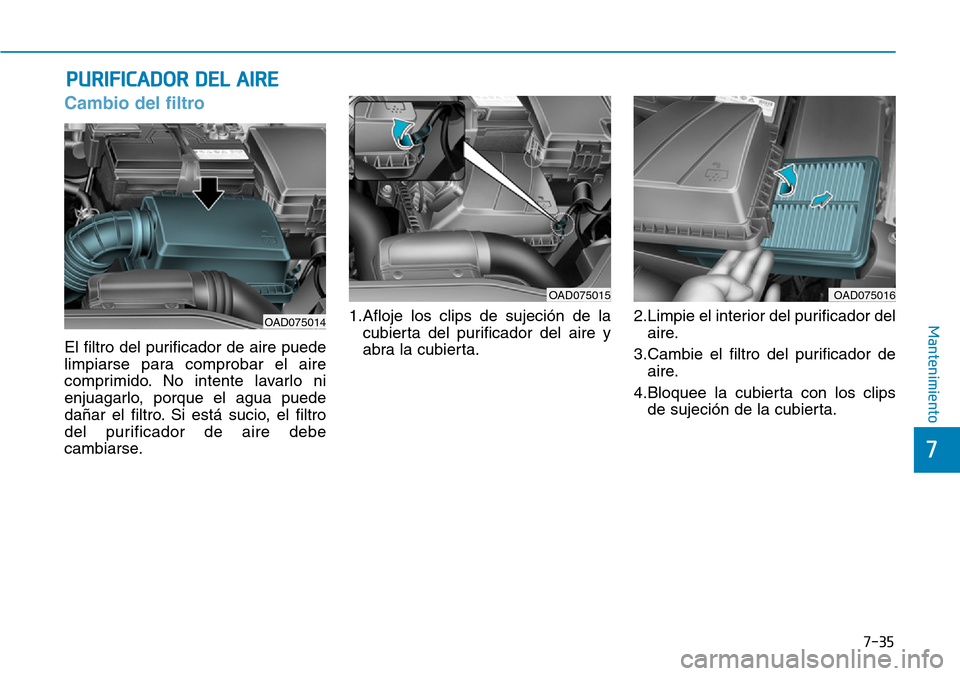

PURIFICADOR DEL AIRE
Cambio del filtro
El filtro del purificador de aire puede
limpiarse para comprobar el aire
comprimido. No intente lavarlo ni
enjuagarlo, porque el agua puede
dañar el filtro. Si está sucio, el filtro
del purificador de aire debe
cambiarse.1.Afloje los clips de sujeción de la
cubierta del purificador del aire y
abra la cubierta.2.Limpie el interior del purificador del
aire.
3.Cambie el filtro del purificador de
aire.
4.Bloquee la cubierta con los clips
de sujeción de la cubierta.
OAD075015OAD075016
OAD075014

7-36
Mantenimiento

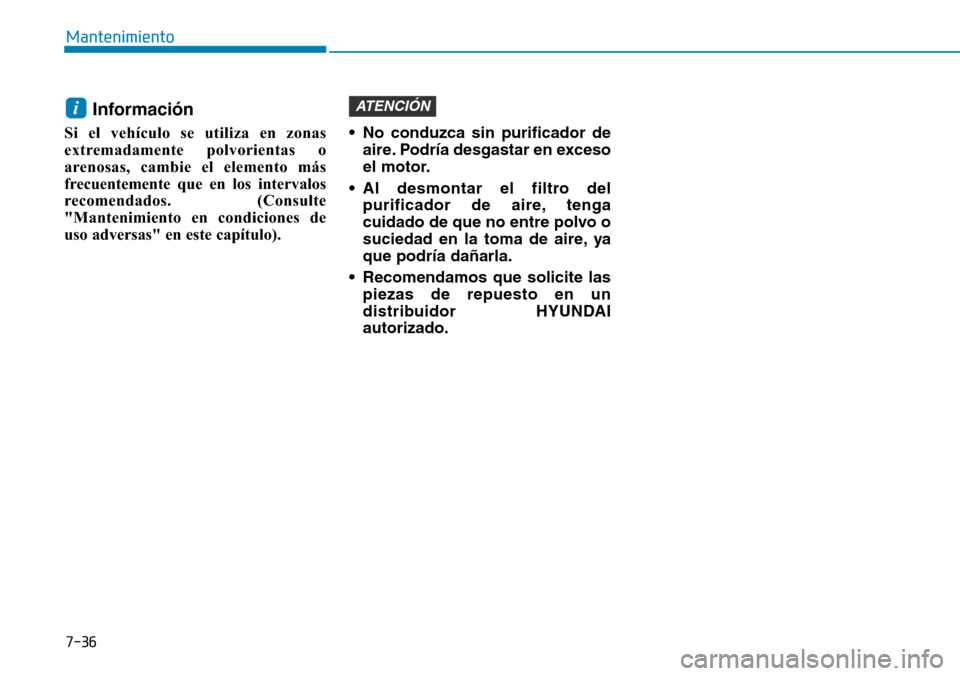

Información
Si el vehículo se utiliza en zonas
extremadamente polvorientas o
arenosas, cambie el elemento más
frecuentemente que en los intervalos
recomendados. (Consulte
"Mantenimiento en condiciones de
uso adversas" en este capítulo). • No conduzca sin purificador de
aire. Podría desgastar en exceso
el motor.
• Al desmontar el filtro del
purificador de aire, tenga
cuidado de que no entre polvo o
suciedad en la toma de aire, ya
que podría dañarla.
• Recomendamos que solicite las
piezas de repuesto en un
distribuidor HYUNDAI
autorizado.
ATENCIÓNi

7-37
7
Mantenimiento

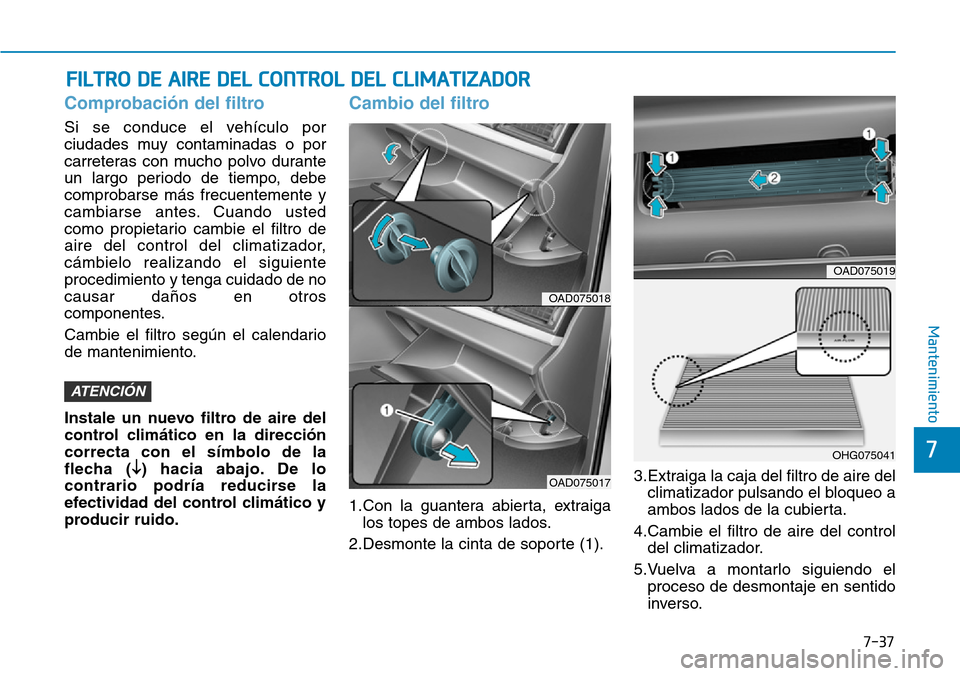

FILTRO DE AIRE DEL CONTROL DEL CLIMATIZADOR
Comprobación del filtro
Si se conduce el vehículo por
ciudades muy contaminadas o por
carreteras con mucho polvo durante
un largo periodo de tiempo, debe
comprobarse más frecuentemente y
cambiarse antes. Cuando usted
como propietario cambie el filtro de
aire del control del climatizador,
cámbielo realizando el siguiente
procedimiento y tenga cuidado de no
causar daños en otros
componentes.
Cambie el filtro según el calendario
de mantenimiento.
Instale un nuevo filtro de aire del
control climático en la dirección
correcta con el símbolo de la
flecha (
↓) hacia abajo. De lo
contrario podr

7-38
Mantenimiento
No deje que el brazo de la
escobilla caiga contra el
parabrisas, ya que podría
producir brechas o romper el
parabrisas.
PRECAUCIÓN

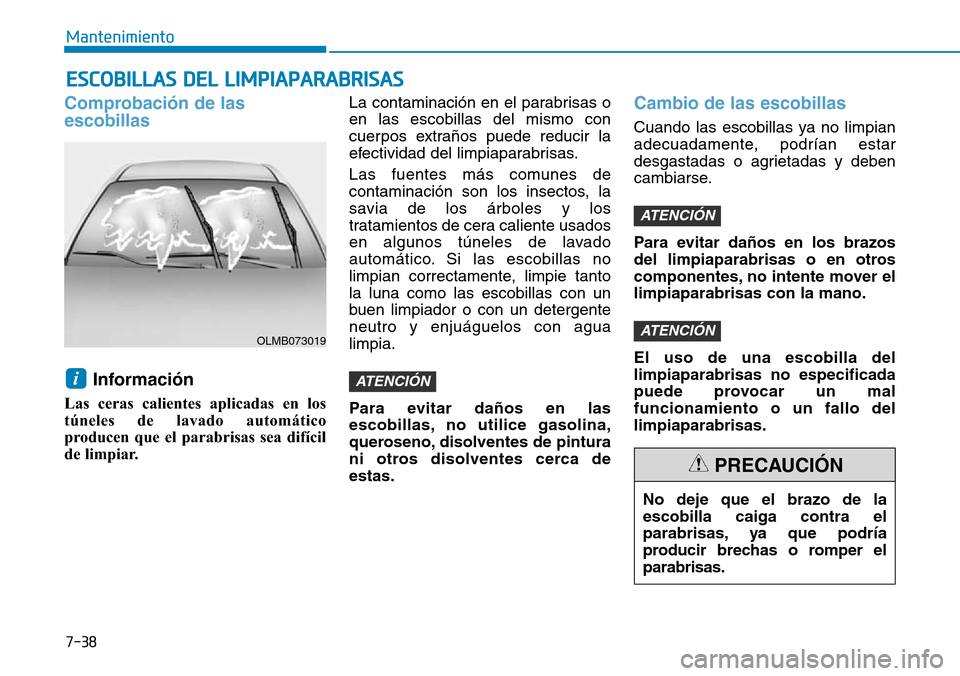

ESCOBILLAS DEL LIMPIAPARABRISAS
Comprobación de las
escobillas
Información
Las ceras calientes aplicadas en los
túneles de lavado automático
producen que el parabrisas sea difícil
de limpiar. La contaminación en el parabrisas o
en las escobillas del mismo con
cuerpos extraños puede reducir la
efectividad del limpiaparabrisas.
Las fuentes más comunes de
contaminación son los insectos, la
savia de los árboles y los
tratamientos de cera caliente usados
en algunos túneles de lavado
automático. Si las escobillas no
limpian correctamente, limpie tanto
la luna como las escobillas con un
buen limpiador o con un detergente
neutro y enjuáguelos con agua
limpia.
Para evitar daños en las
escobillas, no utilice gasolina,
queroseno, disolventes de pintura
ni otros disolventes cerca de
estas.
Cambio de las escobillas
Cuando las escobillas ya no limpian
adecuadamente, podrían estar
desgastadas o agrietadas y deben
cambiarse.
Para evitar daños en los brazos
del limpiaparabrisas o en otros
componentes, no intente mover el
limpiaparabrisas con la mano.
El uso de una escobilla del
limpiaparabrisas no especificada
puede provocar un mal
funcionamiento o un fallo del
limpiaparabrisas.
ATENCIÓN
ATENCIÓN
ATENCIÓNi
OLMB073019

7-39
7
Mantenimiento

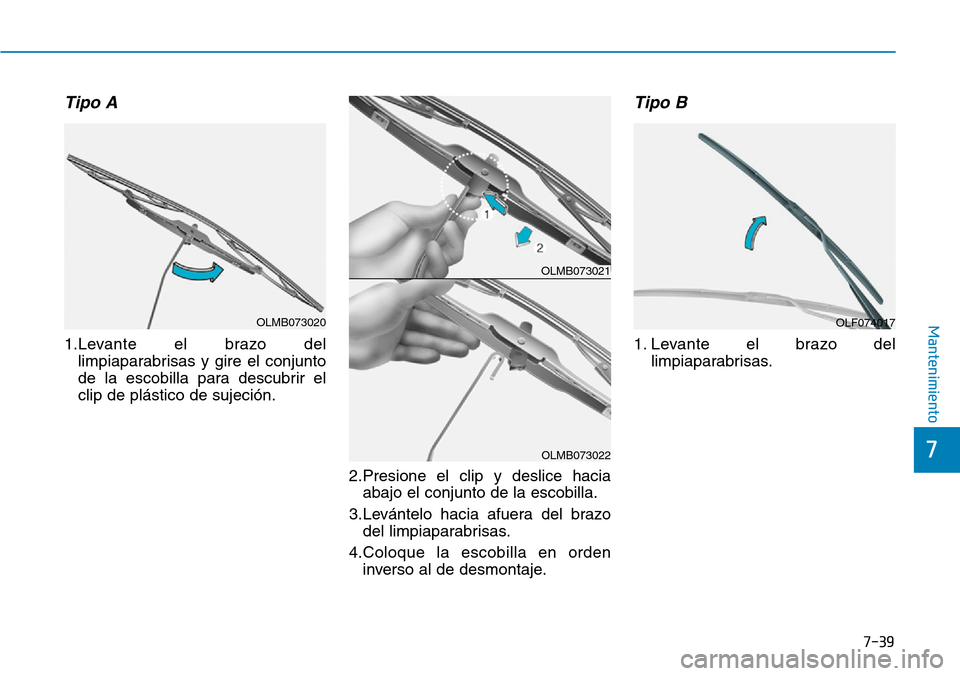

Tipo A
1.Levante el brazo del
limpiaparabrisas y gire el conjunto
de la escobilla para descubrir el
clip de plástico de sujeción.
2.Presione el clip y deslice hacia
abajo el conjunto de la escobilla.
3.Levántelo hacia afuera del brazo
del limpiaparabrisas.
4.Coloque la escobilla en orden
inverso al de desmontaje.
Tipo B
1. Levante el brazo del
limpiaparabrisas.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-40
Mantenimiento

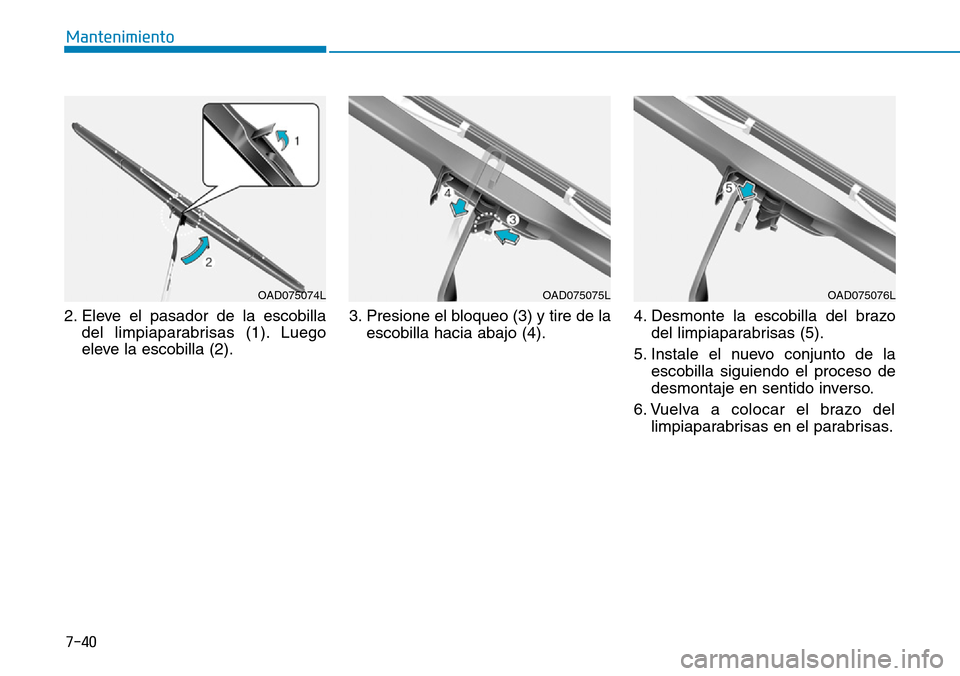

2. Eleve el pasador de la escobilla
del limpiaparabrisas (1). Luego
eleve la escobilla (2).3. Presione el bloqueo (3) y tire de la
escobilla hacia abajo (4).4. Desmonte la escobilla del brazo
del limpiaparabrisas (5).
5. Instale el nuevo conjunto de la
escobilla siguiendo el proceso de
desmontaje en sentido inverso.
6. Vuelva a colocar el brazo del
limpiaparabrisas en el parabrisas.
OAD075074LOAD075075LOAD075076L

7-41
7
Mantenimiento

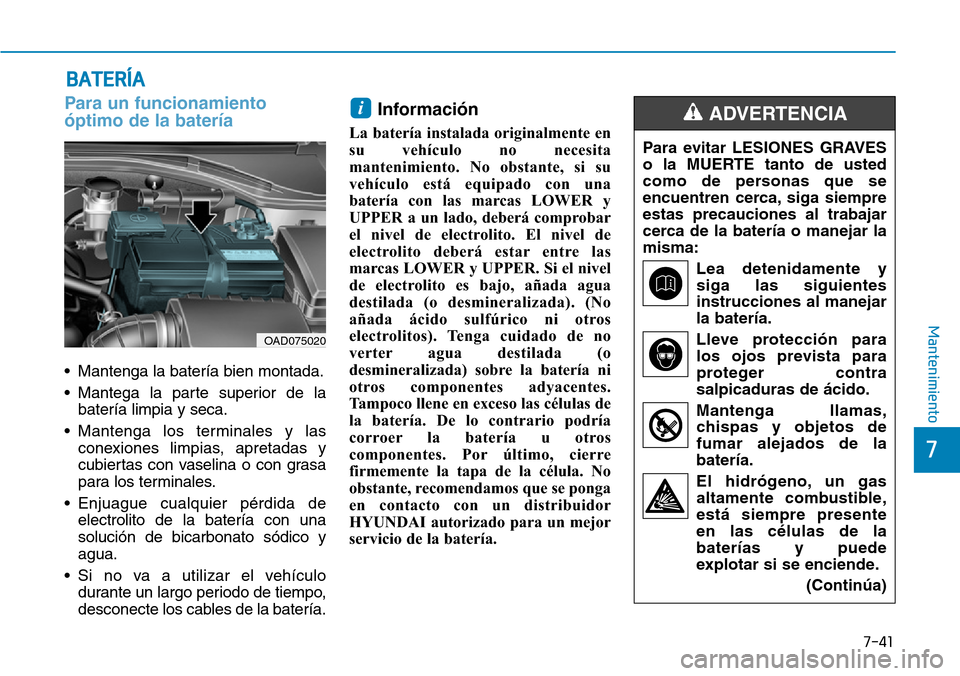

BATERÍA
Para un funcionamiento
óptimo de la batería
• Mantenga la batería bien montada.
• Mantega la parte superior de la
batería limpia y seca.
• Mantenga los terminales y las
conexiones limpias, apretadas y
cubiertas con vaselina o con grasa
para los terminales.
• Enjuague cualquier pérdida de
electrolito de la batería con una
solución de bicarbonato sódico y
agua.
• Si no va a utilizar el vehículo
durante un largo periodo de tiempo,
desconecte los cables de la batería.
Información
La batería instalada originalmente en
su vehículo no necesita
mantenimiento. No obstante, si su
vehículo está equipado con una
batería con las marcas LOWER y
UPPER a un lado, deberá comprobar
el nivel de electrolito. El nivel de
electrolito deberá estar entre las
marcas LOWER y UPPER. Si el nivel
de electrolito es bajo, añada agua
destilada (o desmineralizada). (No
añada ácido sulfúrico ni otros
electrolitos). Tenga cuidado de no
verter agua destilada (o
desmineralizada) sobre la batería ni
otros componentes adyacentes.
Tampoco llene en exceso las células de
la batería. De lo contrario podría
corroer la batería u otros
componentes. Por último, cierre
firmemente la tapa de la célula. No
obstante, recomendamos que se ponga
en contacto con un distribuidor
HYUNDAI autorizado para un mejor
servicio de la batería.
i
OAD075020
Para evitar LESIONES GRAVES
o la MUERTE tanto de usted
como de personas que se
encuentren cerca, siga siempre
estas precauciones al trabajar
cerca de la batería o manejar la
misma:
Lea detenidamente y
siga las siguientes
instrucciones al manejar
la batería.
Lleve protección para
los ojos prevista para
proteger contra
salpicaduras de ácido.
Mantenga llamas,
chispas y objetos de
fumar alejados de la
batería.
El hidrógeno, un gas
altamente combustible,
está siempre presente
en las células de la
baterías y puede
explotar si se enciende.
(Continúa)
ADVERTENCIA

7-42
Mantenimiento

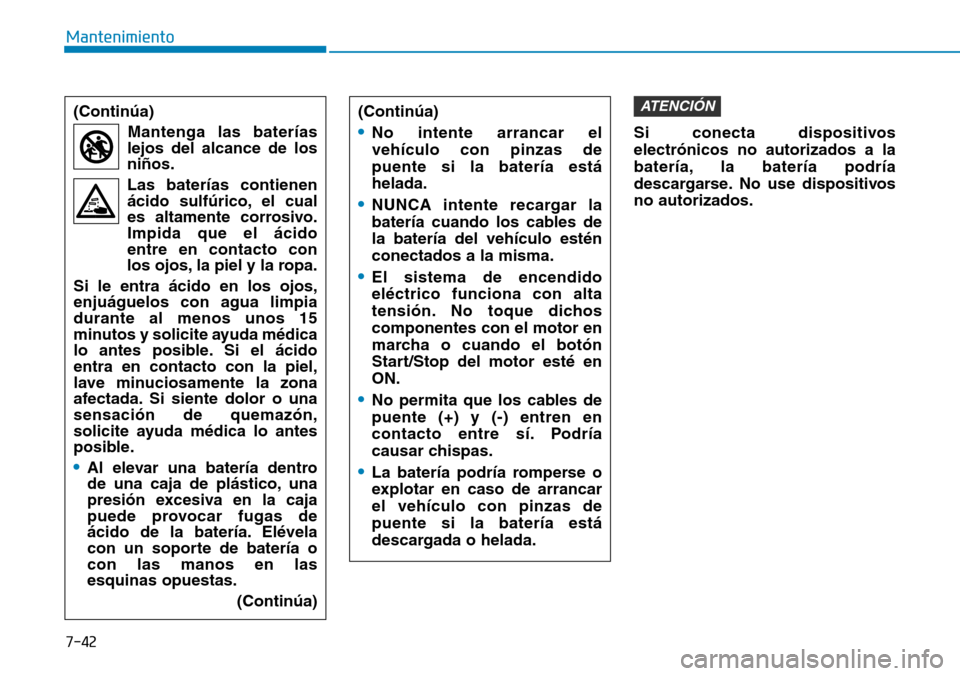

Si conecta dispositivos
electrónicos no autorizados a la
batería, la batería podría
descargarse. No use dispositivos
no autorizados.
ATENCIÓN(Continúa)
Mantenga las baterías
lejos del alcance de los
niños.
Las baterías contienen
ácido sulfúrico, el cual
es altamente corrosivo.
Impida que el ácido
entre en contacto con
los ojos, la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua limpia
durante al menos unos 15
minutos y solicite ayuda médica
lo antes posible. Si el ácido
entra en contacto con la piel,
lave minuciosamente la zona
afectada. Si siente dolor o una
sensación de quemazón,
solicite ayuda médica lo antes
posible.
•Al elevar una batería dentro
de una caja de plástico, una
presión excesiva en la caja
puede provocar fugas de
ácido de la batería. Elévela
con un soporte de batería o
con las manos en las
esquinas opuestas.
(Continúa)
(Continúa)
•No intente arrancar el
vehículo con pinzas de
puente si la batería está
helada.
•NUNCA intente recargar la
batería cuando los cables de
la batería del vehículo estén
conectados a la misma.
•El sistema de encendido
eléctrico funciona con alta
tensión. No toque dichos
componentes con el motor en
marcha o cuando el botón
Start/Stop del motor esté en
ON.
•No permita que los cables de
puente (+) y (-) entren en
contacto entre sí. Podría
causar chispas.
•La batería podría romperse o
explotar en caso de arrancar
el vehículo con pinzas de
puente si la batería está
descargada o helada.

7-43
7
Mantenimiento

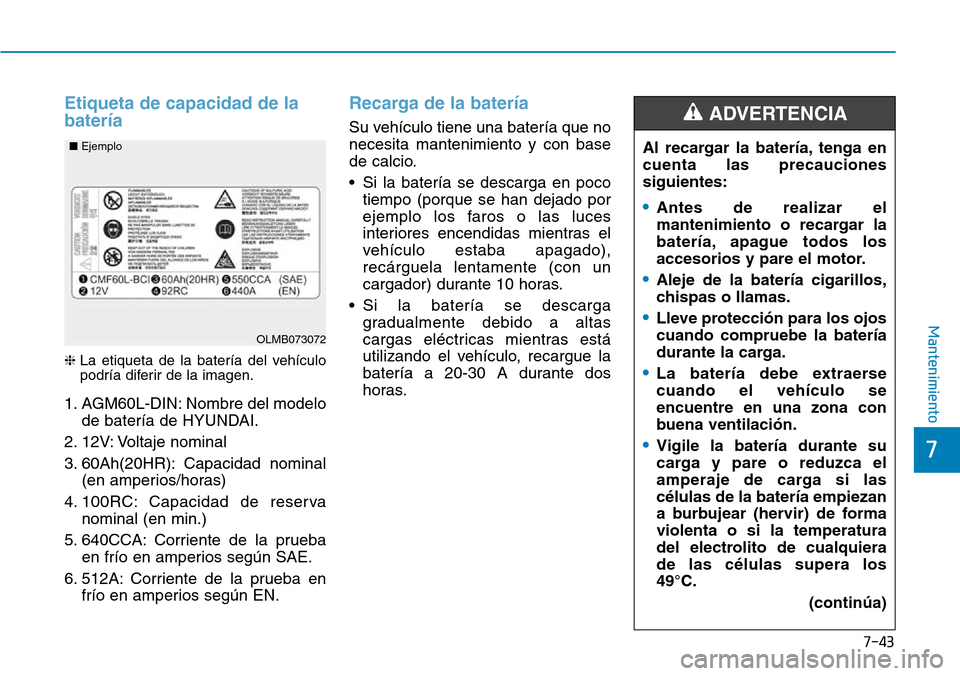

Etiqueta de capacidad de la
batería
❈La etiqueta de la batería del vehículo
podría diferir de la imagen.
1. AGM60L-DIN: Nombre del modelo
de batería de HYUNDAI.
2. 12V: Voltaje nominal
3. 60Ah(20HR): Capacidad nominal
(en amperios/horas)
4. 100RC: Capacidad de reserva
nominal (en min.)
5. 640CCA: Corriente de la prueba
en frío en amperios según SAE.
6. 512A: Corriente de la prueba en
frío en amperios según EN.
Recarga de la batería
Su vehículo tiene una batería que no
necesita mantenimiento y con base
de calcio.
• Si la batería se descarga en poco
tiempo (porque se han dejado por
ejemplo los faros o las luces
interiores encendidas mientras el
vehículo estaba apagado),
recárguela lentamente (con un
cargador) durante 10 horas.
• Si la batería se descarga
gradualmente debido a altas
cargas eléctricas mientras está
utilizando el vehículo, recargue la
batería a 20-30 A durante dos
horas.
OLMB073072 ■Ejemplo
Al recargar la batería, tenga en
cuenta las precauciones
siguientes:
•Antes de realizar el
mantenimiento o recargar la
batería, apague todos los
accesorios y pare el motor.
•Aleje de la batería cigarillos,
chispas o llamas.
•Lleve protección para los ojos
cuando compruebe la batería
durante la carga.
•La batería debe extraerse
cuando el vehículo se
encuentre en una zona con
buena ventilación.
•Vigile la batería durante su
carga y pare o reduzca el
amperaje de carga si las
células de la batería empiezan
a burbujear (hervir) de forma
violenta o si la temperatura
del electrolito de cualquiera
de las células supera los
49°C.
(continúa)
ADVERTENCIA

7-44
Mantenimiento

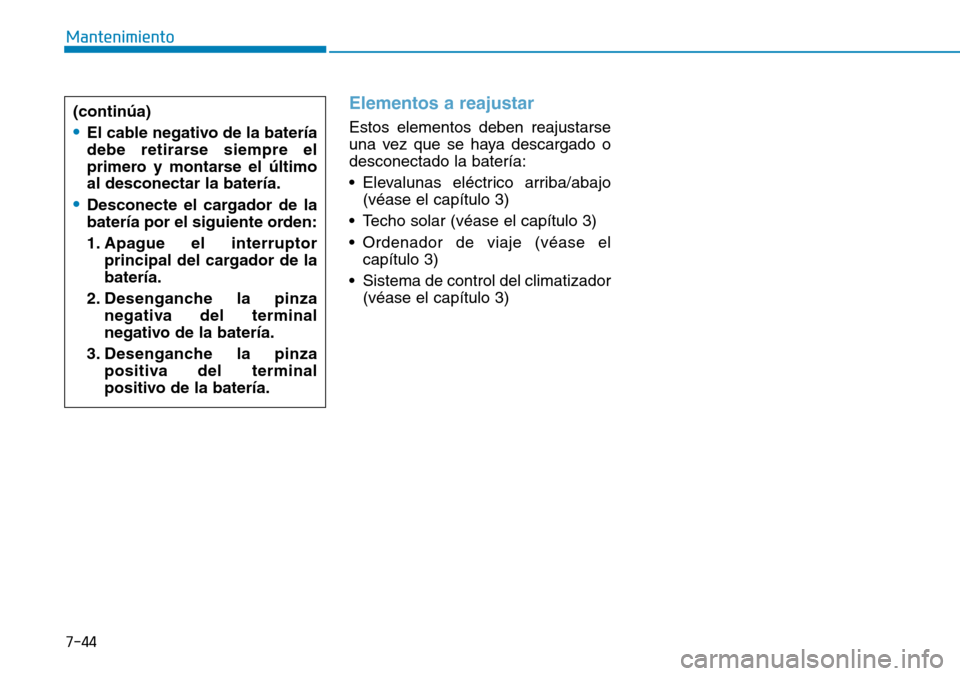

Elementos a reajustar
Estos elementos deben reajustarse
una vez que se haya descargado o
desconectado la batería:
• Elevalunas eléctrico arriba/abajo
(véase el capítulo 3)
• Techo solar (véase el capítulo 3)
• Ordenador de viaje (véase el
capítulo 3)
• Sistema de control del climatizador
(véase el capítulo 3) (continúa)•El cable negativo de la batería
debe retirarse siempre el
primero y montarse el último
al desconectar la batería.
•Desconecte el cargador de la
batería por el siguiente orden:
1. Apague el interruptor
principal del cargador de la
batería.
2. Desenganche la pinza
negativa del terminal
negativo de la batería.
3. Desenganche la pinza
positiva del terminal
positivo de la batería.
