Hyundai Elantra 2017 Manual del propietario (in Spanish)

7-25
7
Mantenimiento

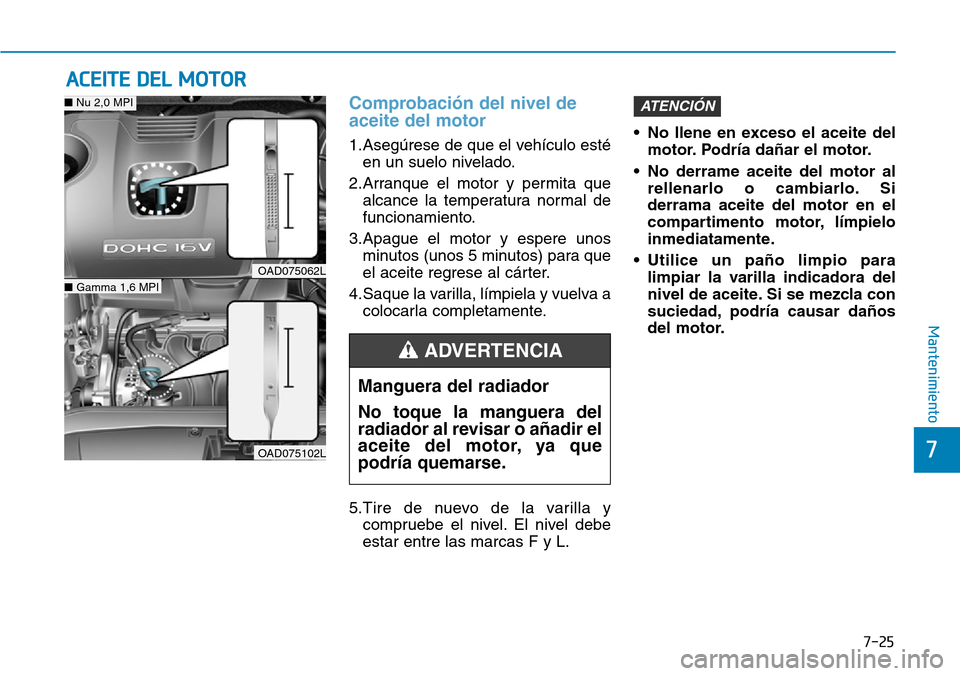

ACEITE DEL MOTOR
Comprobación del nivel de
aceite del motor
1.Asegúrese de que el vehículo esté
en un suelo nivelado.
2.Arranque el motor y permita que
alcance la temperatura normal de
funcionamiento.
3.Apague el motor y espere unos
minutos (unos 5 minutos) para que
el aceite regrese al cárter.
4.Saque la varilla, límpiela y vuelva a
colocarla completamente.
5.Tire de nuevo de la varilla y
compruebe el nivel. El nivel debe
estar entre las marcas F y L.• No llene en exceso el aceite del
motor. Podría dañar el motor.
• No derrame aceite del motor al
rellenarlo o cambiarlo. Si
derrama aceite del motor en el
compartimento motor, límpielo
inmediatamente.
• Utilice un paño limpio para
limpiar la varilla indicadora del
nivel de aceite. Si se mezcla con
suciedad, podría causar daños
del motor.
ATENCIÓN
Manguera del radiador
No toque la manguera del
radiador al revisar o añadir el
aceite del motor, ya que
podría quemarse.
ADVERTENCIA
OAD075062L
OAD075102L
■Gamma 1,6 MPI
■Nu 2,0 MPI

7-26
Mantenimiento

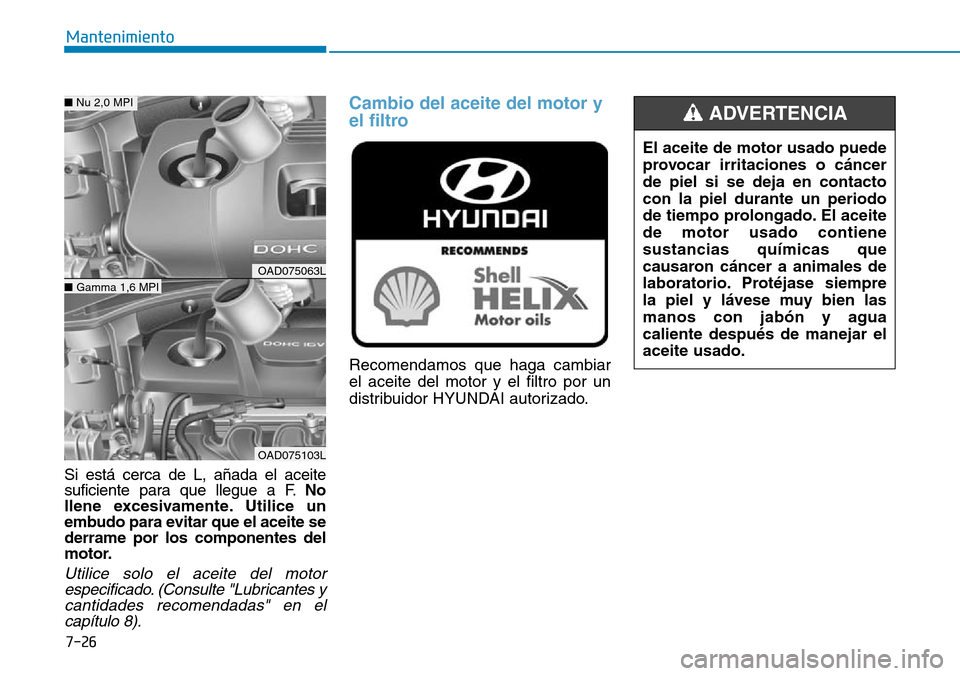

El aceite de motor usado puede
provocar irritaciones o cáncer
de piel si se deja en contacto
con la piel durante un periodo
de tiempo prolongado. El aceite
de motor usado contiene
sustancias químicas que
causaron cáncer a animales de
laboratorio. Protéjase siempre
la piel y lávese muy bien las
manos con jabón y agua
caliente después de manejar el
aceite usado.
ADVERTENCIA
Si está cerca de L, añada el aceite
suficiente para que llegue a F.No
llene excesivamente. Utilice un
embudo para evitar que el aceite se
derrame por los componentes del
motor.
Utilice solo el aceite del motor
especificado. (Consulte "Lubricantes y
cantidades recomendadas" en el
capítulo 8).
Cambio del aceite del motor y
el filtro
Recomendamos que haga cambiar
el aceite del motor y el filtro por un
distribuidor HYUNDAI autorizado.
OAD075063L
OAD075103L
■Gamma 1,6 MPI
■Nu 2,0 MPI

7-27
7
Mantenimiento

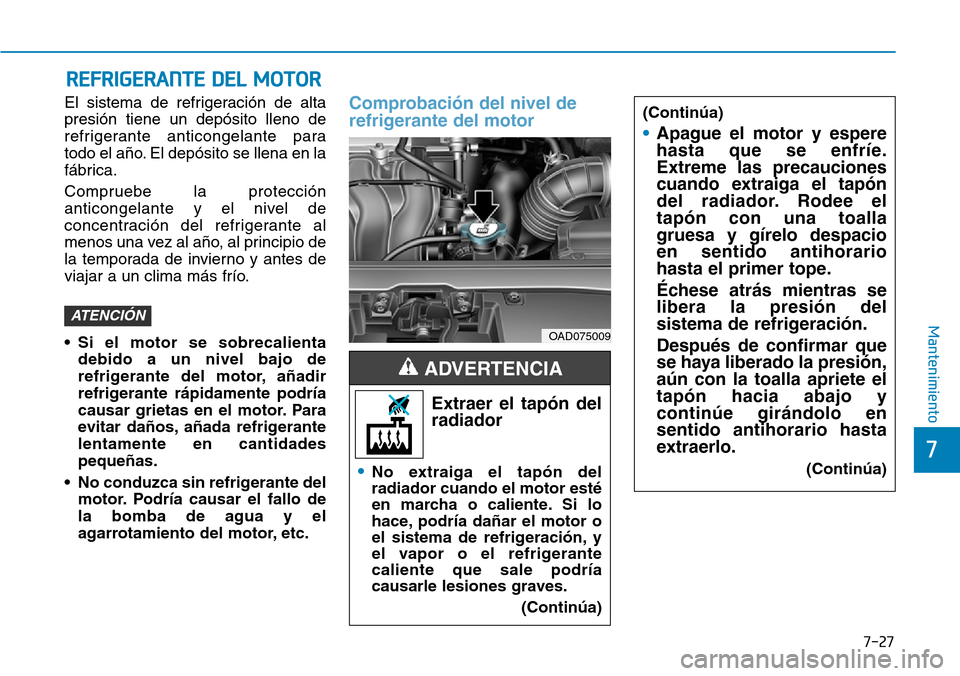

REFRIGERANTE DEL MOTOR
El sistema de refrigeración de alta
presión tiene un depósito lleno de
refrigerante anticongelante para
todo el año. El depósito se llena en la
fábrica.
Compruebe la protección
anticongelante y el nivel de
concentración del refrigerante al
menos una vez al año, al principio de
la temporada de invierno y antes de
viajar a un clima más frío.
• Si el motor se sobrecalienta
debido a un nivel bajo de
refrigerante del motor, añadir
refrigerante rápidamente podría
causar grietas en el motor. Para
evitar daños, añada refrigerante
lentamente en cantidades
pequeñas.
• No conduzca sin refrigerante del
motor. Podría causar el fallo de
la bomba de agua y el
agarrotamiento del motor, etc.Comprobación del nivel de
refrigerante del motor
ATENCIÓN
Extraer el tapón del
radiador
•
No extraiga el tapón del
radiador cuando el motor esté
en marcha o caliente. Si lo
hace, podría dañar el motor o
el sistema de refrigeración, y
el vapor o el refrigerante
caliente que sale podría
causarle lesiones graves.
(Continúa)
ADVERTENCIA
(Continúa)
•Apague el motor y espere
hasta que se enfríe.
Extreme las precauciones
cuando extraiga el tapón
del radiador. Rodee el
tapón con una toalla
gruesa y gírelo despacio
en sentido antihorario
hasta el primer tope.
Échese atrás mientras se
libera la presión del
sistema de refrigeración.
Después de confirmar que
se haya liberado la presión,
aún con la toalla apriete el
tapón hacia abajo y
continúe girándolo en
sentido antihorario hasta
extraerlo.
(Continúa)
OAD075009

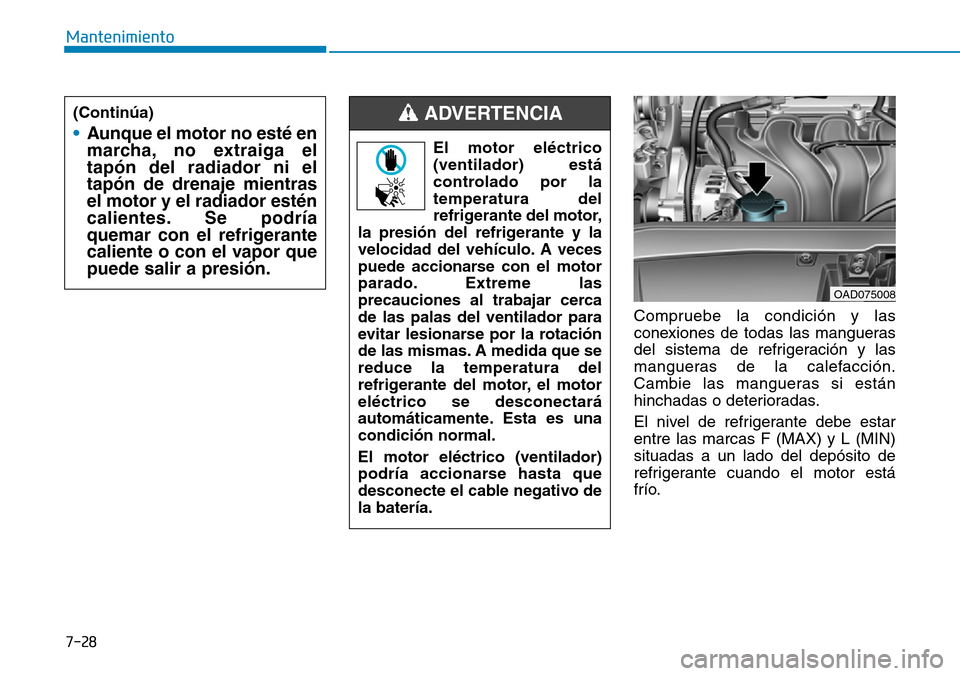

7-28
Mantenimiento
Compruebe la condición y las
conexiones de todas las mangueras
del sistema de refrigeración y las
mangueras de la calefacción.
Cambie las mangueras si están
hinchadas o deterioradas.
El nivel de refrigerante debe estar
entre las marcas F (MAX) y L (MIN)
situadas a un lado del depósito de
refrigerante cuando el motor está
frío. El motor eléctrico
(ventilador) está
controlado por la
temperatura del
refrigerante del motor,
la presión del refrigerante y la
velocidad del vehículo. A veces
puede accionarse con el motor
parado. Extreme las
precauciones al trabajar cerca
de las palas del ventilador para
evitar lesionarse por la rotación
de las mismas. A medida que se
reduce la temperatura del
refrigerante del motor, el motor
eléctrico se desconectará
automáticamente. Esta es una
condición normal.
El motor eléctrico (ventilador)
podría accionarse hasta que
desconecte el cable negativo de
la batería.
ADVERTENCIA (Continúa)
•Aunque el motor no esté en
marcha, no extraiga el
tapón del radiador ni el
tapón de drenaje mientras
el motor y el radiador estén
calientes. Se podría
quemar con el refrigerante
caliente o con el vapor que
puede salir a presión.
OAD075008

7-29
7
Mantenimiento

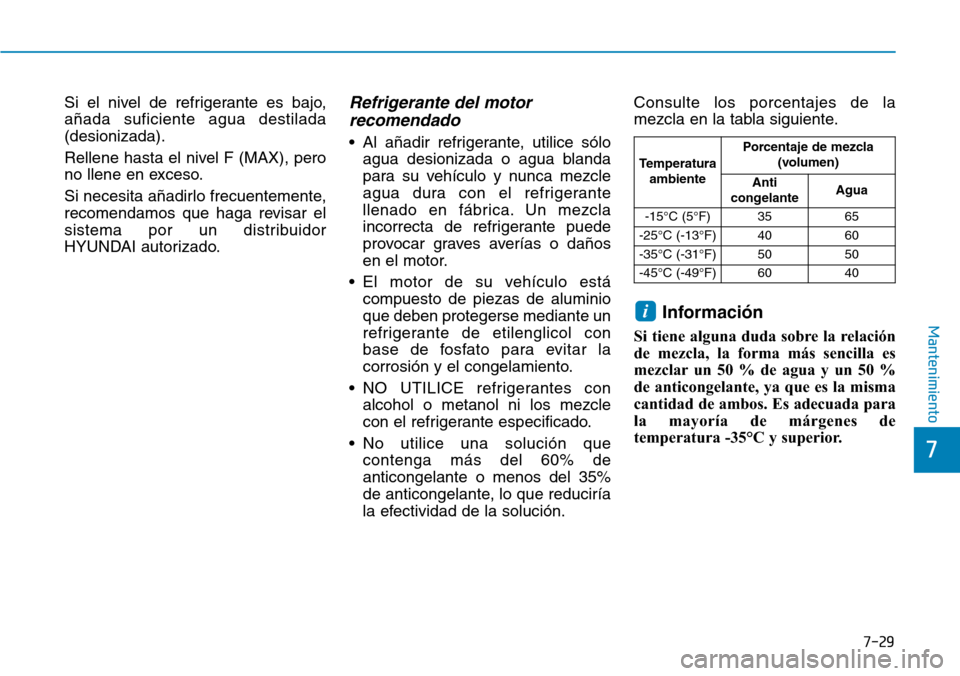

Si el nivel de refrigerante es bajo,
añada suficiente agua destilada
(desionizada).
Rellene hasta el nivel F (MAX), pero
no llene en exceso.
Si necesita añadirlo frecuentemente,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.Refrigerante del motor
recomendado
• Al añadir refrigerante, utilice sólo
agua desionizada o agua blanda
para su vehículo y nunca mezcle
agua dura con el refrigerante
llenado en fábrica. Un mezcla
incorrecta de refrigerante puede
provocar graves averías o daños
en el motor.
• El motor de su vehículo está
compuesto de piezas de aluminio
que deben protegerse mediante un
refrigerante de etilenglicol con
base de fosfato para evitar la
corrosión y el congelamiento.
• NO UTILICE refrigerantes con
alcohol o metanol ni los mezcle
con el refrigerante especificado.
• No utilice una solución que
contenga más del 60% de
anticongelante o menos del 35%
de anticongelante, lo que reduciría
la efectividad de la solución.Consulte los porcentajes de la
mezcla en la tabla siguiente.
Información
Si tiene alguna duda sobre la relación
de mezcla, la forma más sencilla es
mezclar un 50 % de agua y un 50 %
de anticongelante, ya que es la misma
cantidad de ambos. Es adecuada para
la mayoría de márgenes de
temperatura -35°C y superior.
i
Temperatura
ambientePorcentaje de mezcla
(volumen)
Anti
congelanteAgua
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40

7-30
Mantenimiento

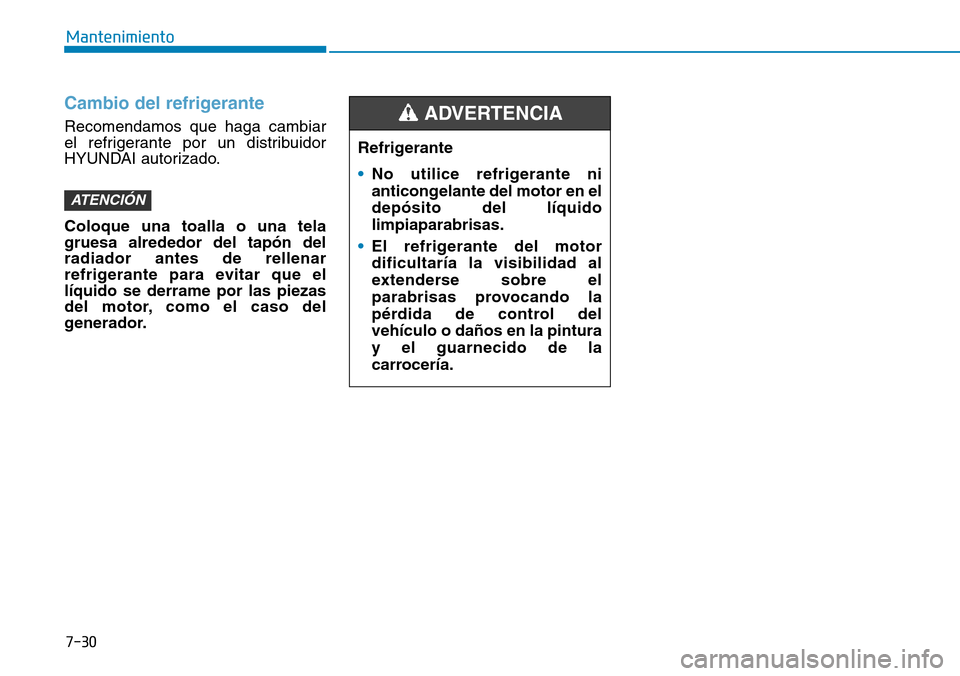

Cambio del refrigerante
Recomendamos que haga cambiar
el refrigerante por un distribuidor
HYUNDAI autorizado.
Coloque una toalla o una tela
gruesa alrededor del tapón del
radiador antes de rellenar
refrigerante para evitar que el
líquido se derrame por las piezas
del motor, como el caso del
generador.
ATENCIÓN
Refrigerante
•No utilice refrigerante ni
anticongelante del motor en el
depósito del líquido
limpiaparabrisas.
•El refrigerante del motor
dificultaría la visibilidad al
extenderse sobre el
parabrisas provocando la
pérdida de control del
vehículo o daños en la pintura
y el guarnecido de la
carrocería.
ADVERTENCIA

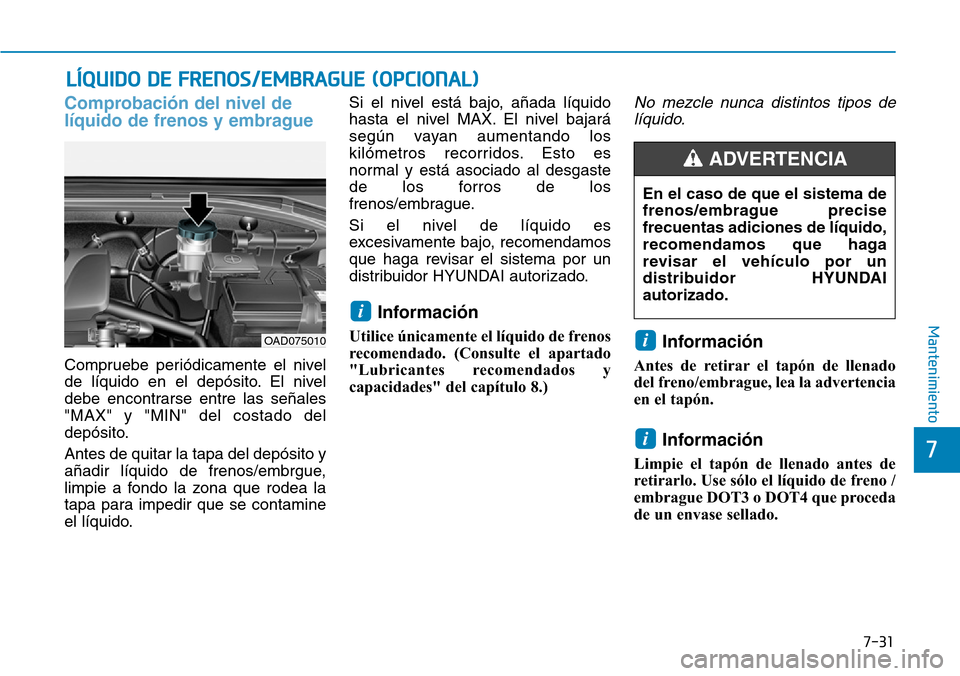

7-31
7
Mantenimiento
LÍQUIDO DE FRENOS/EMBRAGUE (OPCIONAL)
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel
de líquido en el depósito. El nivel
debe encontrarse entre las señales
"MAX" y "MIN" del costado del
depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrgue,
limpie a fondo la zona que rodea la
tapa para impedir que se contamine
el líquido.Si el nivel está bajo, añada líquido
hasta el nivel MAX. El nivel bajará
según vayan aumentando los
kilómetros recorridos. Esto es
normal y está asociado al desgaste
de los forros de los
frenos/embrague.
Si el nivel de líquido es
excesivamente bajo, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Información
Utilice únicamente el líquido de frenos
recomendado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 8.)
No mezcle nunca distintos tipos de
líquido.
Información
Antes de retirar el tapón de llenado
del freno/embrague, lea la advertencia
en el tapón.
Información
Limpie el tapón de llenado antes de
retirarlo. Use sólo el líquido de freno /
embrague DOT3 o DOT4 que proceda
de un envase sellado.
i
i
i
OAD075010
En el caso de que el sistema de
frenos/embrague precise
frecuentas adiciones de líquido,
recomendamos que haga
revisar el vehículo por un
distribuidor HYUNDAI
autorizado.
ADVERTENCIA

7-32
Mantenimiento

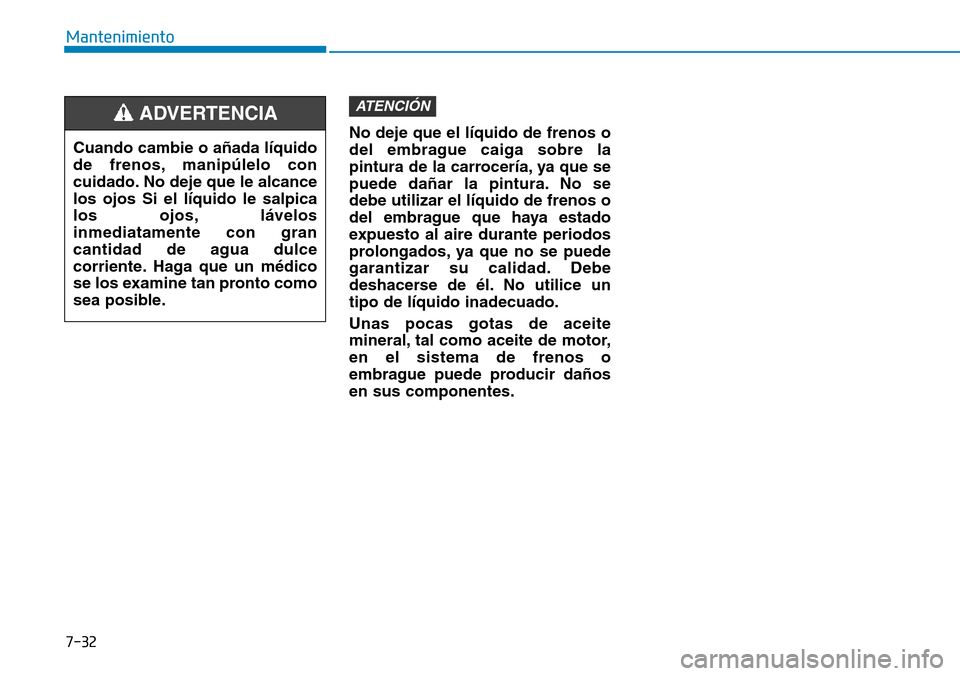

No deje que el líquido de frenos o
del embrague caiga sobre la
pintura de la carrocería, ya que se
puede dañar la pintura. No se
debe utilizar el líquido de frenos o
del embrague que haya estado
expuesto al aire durante periodos
prolongados, ya que no se puede
garantizar su calidad. Debe
deshacerse de él. No utilice un
tipo de líquido inadecuado.
Unas pocas gotas de aceite
mineral, tal como aceite de motor,
en el sistema de frenos o
embrague puede producir daños
en sus componentes.
ATENCIÓN
Cuando cambie o añada líquido
de frenos, manipúlelo con
cuidado. No deje que le alcance
los ojos Si el líquido le salpica
los ojos, lávelos
inmediatamente con gran
cantidad de agua dulce
corriente. Haga que un médico
se los examine tan pronto como
sea posible.
ADVERTENCIA

7-33
7
Mantenimiento

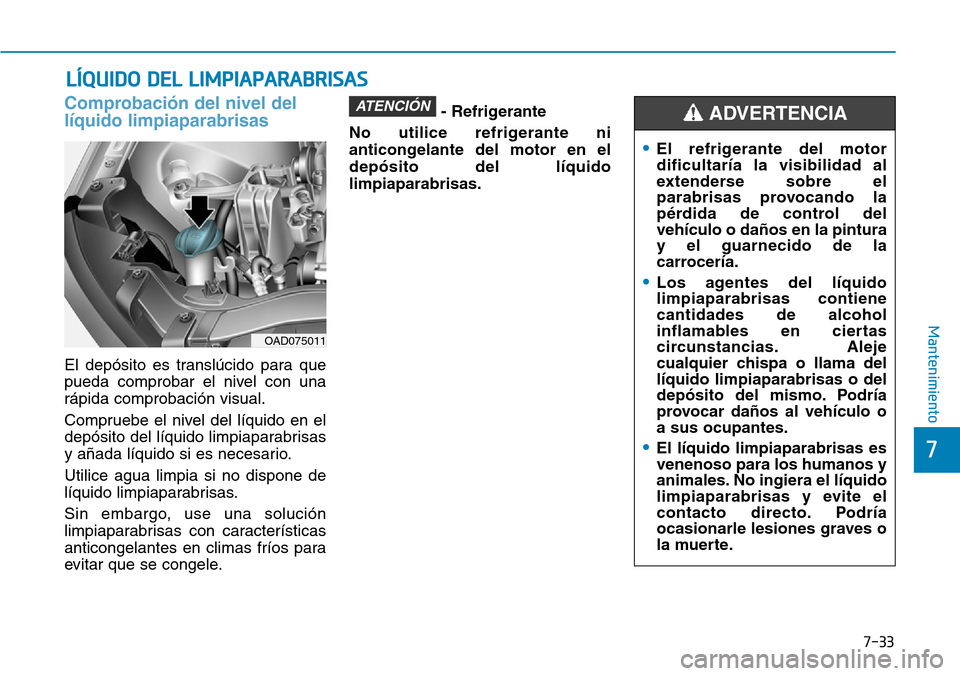

LÍQUIDO DEL LIMPIAPARABRISAS
Comprobación del nivel del
líquido limpiaparabrisas
El depósito es translúcido para que
pueda comprobar el nivel con una
rápida comprobación visual.
Compruebe el nivel del líquido en el
depósito del líquido limpiaparabrisas
y añada líquido si es necesario.
Utilice agua limpia si no dispone de
líquido limpiaparabrisas.
Sin embargo, use una solución
limpiaparabrisas con características
anticongelantes en climas fríos para
evitar que se congele.- Refrigerante
No utilice refrigerante ni
anticongelante del motor en el
depósito del líquido
limpiaparabrisas.
ATENCIÓN
OAD075011
•El refrigerante del motor
dificultaría la visibilidad al
extenderse sobre el
parabrisas provocando la
pérdida de control del
vehículo o daños en la pintura
y el guarnecido de la
carrocería.
•Los agentes del líquido
limpiaparabrisas contiene
cantidades de alcohol
inflamables en ciertas
circunstancias. Aleje
cualquier chispa o llama del
líquido limpiaparabrisas o del
depósito del mismo. Podría
provocar daños al vehículo o
a sus ocupantes.
•El líquido limpiaparabrisas es
venenoso para los humanos y
animales. No ingiera el líquido
limpiaparabrisas y evite el
contacto directo. Podría
ocasionarle lesiones graves o
la muerte.
ADVERTENCIA

7-34
Mantenimiento

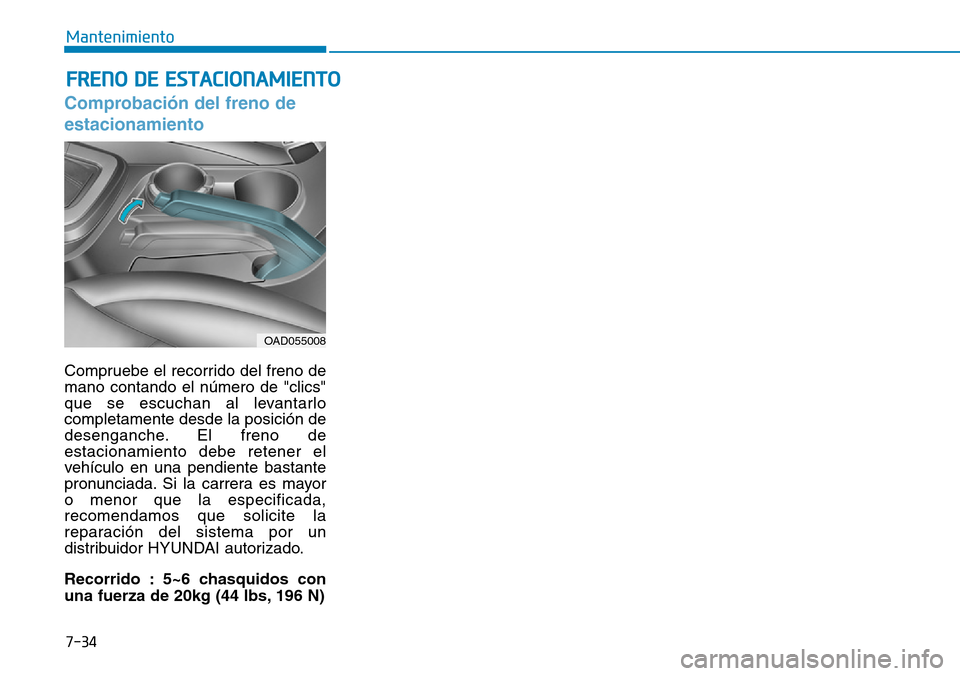

FRENO DE ESTACIONAMIENTO
Comprobación del freno de
estacionamiento
Compruebe el recorrido del freno de
mano contando el número de "clics"
que se escuchan al levantarlo
completamente desde la posición de
desenganche. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor
o menor que la especificada,
recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.
Recorrido : 5~6 chasquidos con
una fuerza de 20kg (44 lbs, 196 N)
OAD055008
