Hyundai Elantra 2018 Manual del propietario (in Spanish)

7-80
Mantenimiento
Luz lateral indicadora
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la bombilla del portalámparas tirando de la
mismo hacia fuera.
5. Monte una bombilla nueva.
Luces de estacionamiento/Luces de
conducción diurna (tipo LED)
Su vehículo está equipado con luces
LED. Las luces LED no tienen
bombillas de repuesto. Si la luz LED
no funciona, haga revisar el vehículo
por un distribuidor HYUNDAI
autorizado.
Cambio del intermitente lateral
(Si está equipado)
Si la bombilla no funciona, haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.
OAD075035
OAD075082N
ADa Mexico 7.qxp 3/14/2017 5:47 PM Page 80

7-81
7
Mantenimiento
Cambio de las bombillas de
los pilotos combinados
traseros
(1) Piloto de freno/trasero
(2) Intermitente
(3) Luz de marcha atrás
(4) Piloto trasero
(5) Indicador lateral
Luz exterior
1. Abra la puerta del maletero.
2. Desmonte la cubierta demantenimiento tirando de la
misma. 3. Afloje las tuercas retén del
conjunto.
OAD075049
OAD075051
OAD075036
OAD075036
■Tipo A - Tipo de bombilla
■Tipo B - Tipo LED
ADa Mexico 7.qxp 3/14/2017 5:47 PM Page 81

7-82
Mantenimiento
4. Desmonte el conjunto de luz de combinación trasera del cuerpo
del vehículo.
Luz de freno y trasera y luz
intermitente
5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto. 6. Extraiga la bombilla del portalám
-
paras presionándola y girándola
en sentido antihorario hasta
que las lengüetas de la bombilla
se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
7. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
8. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Piloto del freno/trasero (Tipo B)
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
OAD075080N
OAD075081N
■
Tipo A - Tipo de bombilla
■ Tipo B - Tipo LED
Intermitente
Indicador lateral
Freno/Trasera
Indicador
lateral
Intermitente
OAD075050
ADa Mexico 7.qxp 3/14/2017 5:47 PM Page 82

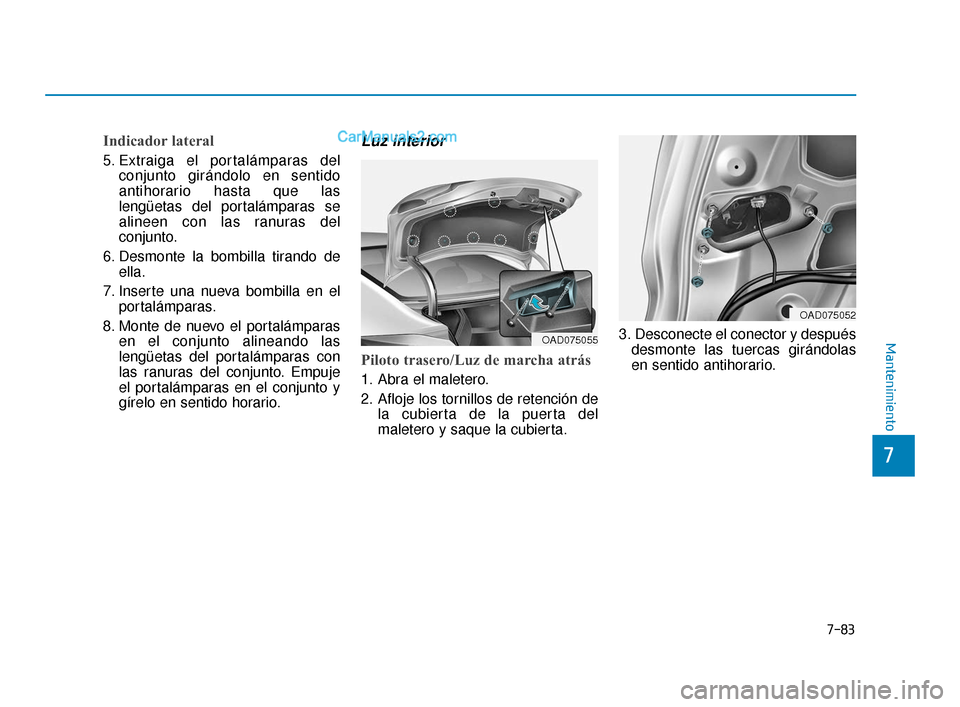

7-83
7
Mantenimiento
Indicador lateral
5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
6. Desmonte la bombilla tirando de ella.
7. Inserte una nueva bombilla en el portalámparas.
8. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Luz interior
Piloto trasero/Luz de marcha atrás
1. Abra el maletero.
2. Afloje los tornillos de retención de la cubierta de la puerta del
maletero y saque la cubierta. 3. Desconecte el conector y después
desmonte las tuercas girándolas
en sentido antihorario.
OAD075052
OAD075055
ADa Mexico 7.qxp 3/14/2017 5:47 PM Page 83

7-84
Mantenimiento
4. Desmonte el conjunto de la luz. 5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
6. Desmonte la bombilla tirando de ella. 7. Inserte una nueva bombilla en el
portalámparas.
8. Monte el conjunto de la luz al maletero.
9. Vuelva a instalar las tuercas y el conector y después la cubierta del
maletero colocando el tornillo.
Piloto del freno/trasero (Tipo B)
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.OAD075069N
OAD075070N
■
Tipo A - Tipo de bombilla
■ Tipo B - Tipo LED
Marcha atrás
Piloto
Marcha atrás
OAD075056
ADa Mexico 7.qxp 3/14/2017 5:47 PM Page 84

7-85
7
Mantenimiento
Cambio de la bombilla de la
tercera luz de freno
1. Abra el maletero.
2. Desmonte la calvija girándola ensentido antihorario hasta que las
lengüetas de la clavija se alineen
con las ranuras. 3. Extraiga la bombilla del portalám
-
paras presionándola y girándola
en sentido antihorario hasta
que las lengüetas de la bombilla
se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
4. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
5. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Cambio de la bombilla de la
luz de la matrícula y cambio
de la luz interior
1. Con un destornillador de puntaplana, haga un poco de palanca
en la cubierta de la lente desde la
carcasa de la luz.
2. Extraiga la bombilla tirando de ella hacia fuera.
3. Monte una bombilla nueva.
4. Vuelva a montar todo en el orden inverso al desmontaje.
OAD075043
OAD075041
OAD075042
ADa Mexico 7.qxp 3/14/2017 5:47 PM Page 85

7-86
Mantenimiento1. Haga palanca cuidadosamentecon un destornillador plano sobre
la lente separándola del
alojamiento.
2. Retire la lámpara tirando de ella hacia afuera.
3. Monte una lámpara nueva en el casquillo.
4. Alinee las patillas con las muescas del alojamiento de la luz
interior y encaje la lente en su
sitio.
Antes de manipular las luces
interiores, compruebe que se
ha pulsado el interruptor a la
posición de “OFF” para no
quemarse los dedos o recibir
una descarga eléctrica.
ADVERTENCIA
Tenga cuidado de no utilizar
lentes dañadas o sucias,
lengüenta de lentes o unas
muescas de plástico.
PRECAUCIÓN
■
Luz de mapa
OAD075044
OAD075045
■Luz del maletero
■Luz del parasol
OAD075047
OAD075046
■Luz interior
Sustitución de la lámpara de la luz interior
ADa Mexico 7.qxp 3/14/2017 5:48 PM Page 86

7-87
7
Mantenimiento
C
CU
U I
ID
D A
A D
DO
O
D
D E
EL
L
A
A S
SP
P E
EC
CT
T O
O
E
E X
X T
TE
ER
R I
IO
O R
R
Cuidado exterior
Exterior precaución generales
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
Al utilizar sistemas de lavado a
presión, asegúrese de utilizarlos
a una distancia suficientemente
alejada del vehículo. Una distancia
insuficiente o una presión excesiva
pueden causar daños en los
componentes o la entrada de
agua.
No dirija el chorro de lavado a alta presión directamente a la cámara,
los sensores ni las zonas
adyacentes. Los impactos del
agua a presión pueden causar un
fallo de funcionamiento del
dispositivo.
No acerque la punta de la tobera a las fundas (cubiertas de plástico o
goma) ni a los conectores, ya que
podrían dañarse al entrar en
contacto con el agua a presión.
No use boquillas de alta presión que induzcan a chorros de agua
directos o a remolinos de agua.
Proteger el acabado de suvehículo
Lavado
Para ayudar a proteger el acabado
del coche de la oxidación y del
deterioro, lávelo bien y, al menos,
una vez al mes con agua tibia o fría.
Si utiliza su coche en carreteras sin
asfaltar, debería lavarlo después de
cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del coche.
Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa. Utilice jabón
neutro, que es seguro para las
superficies pintadas.
ADa Mexico 7.qxp 3/14/2017 5:48 PM Page 87

7-88
Mantenimiento
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.
OLMB073082
Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua antes de ponerse de
nuevo a rodar en la carretera.
Si los frenos no funcionan
correctamente, séquelos
pisándolos ligeramente mien -
tras conduce en línea recta y a
poca velocidad.
ADVERTENCIA
La entrada de agua al limpiar
el compartimento del motor o
la alta presión del agua
durante el lavado puede
provocar un fallo del circuito
eléctrico ubicado en el
compartimento del motor.
Nunca permita que agua u
otros líquidos entren en
contacto con componentes
electrónicos/eléctricos del
interior del vehículo, ya que
podría dañarlos.
PRECAUCIÓN
No utilice jabón fuerte ni
detergentes que contengan
sustancias químicas. No lave
el vehículo directamente bajo
la luz solar o cuando la
carrocería esté caliente.
Tenga cuidado al lavar las
ventanillas de su vehículo.
Especialmente con agua a
alta presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
Para evitar daños en las
piezas plásticas, no limpie
con disolventes químicos o
detergentes fuertes.
PRECAUCIÓN
ADa Mexico 7.qxp 3/14/2017 5:48 PM Page 88

7-89
7
Mantenimiento
Encerado
Un buen revestimiento de cera es
una barrera entre la pintura y los
contaminantes.
Un buen revestimiento de cera
protegerá su vehículo.
Encere el coche cuando el coche
esté seco.
Láve y seque siempre el vehículo
antes de encerarlo. Utilice cera,
pasta o en líquido, de buena calidad
y siga las instrucciones de uso
del fabricante. Encere todo el
guarnecido de metal para protegerlo
y mantenerlo brillante.
Extraiga aceite, alquitrán y
materiales similares con un
quitamanchas que normalmente
retira la cera del acabado.
Asegúrese de volver a encerar esas
zonas, incluso si el resto del vehículo
ya no necesita más encerado.
Reparar el acabado de suvehículo
Debe reparar cuanto antes los
rayazos profundos o brechas
producidas por piedras en la
superficie de la pintura. La parte
de metal expuesta se oxidará
enseguida y su reparación será más
costosa.
Si su vehículo sufre daños y es
necesario reparar o reemplazar
cualquier metal, asegúrese de
que el taller de carrocería aplica
anticorrosivo a las piezas que se
van a reparar o reemplazar.
ATENCIÓN
Limpiar el polvo o la suciedad
de la carrocería con un paño
seco rayará el acabado.
No utilice lana de acero, ni
limpiadores abrasivos o
detergentes fuertes que
contengan agentes corrosivos
o alcalinos sobre piezas
de aluminio cromadas o
anonizadas. Podría dañar la
capa protectora y decolorar o
deteriorar la pintura.
PRECAUCIÓN
ADa Mexico 7.qxp 3/14/2017 5:48 PM Page 89
