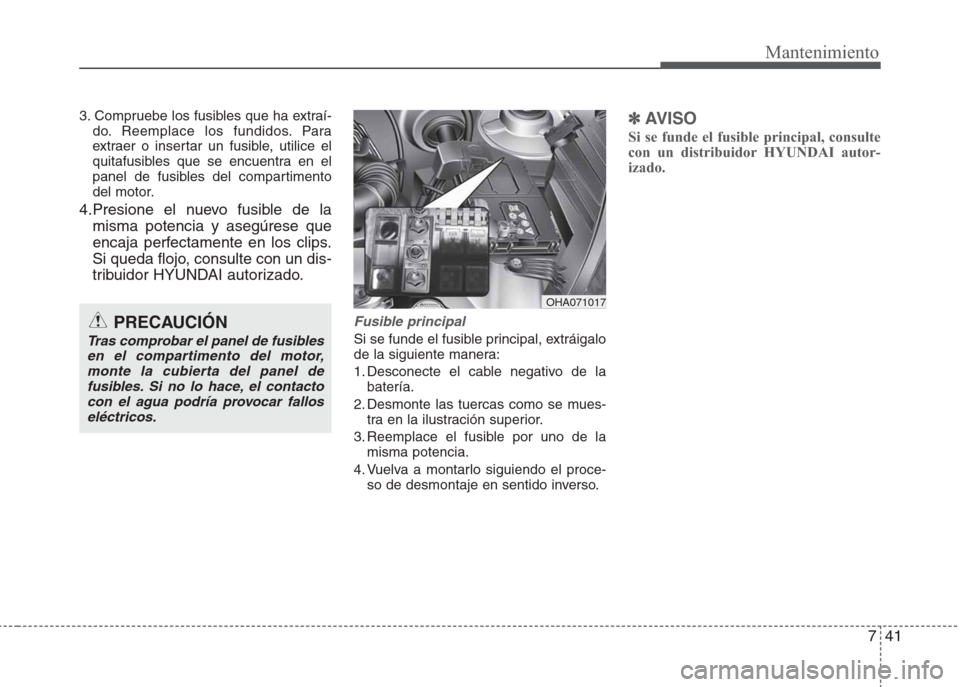

Page 201 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) 741
Mantenimiento
3. Compruebe los fusibles que ha extraí-
do. Reemplace los fundidos. Para
extraer o insertar un fusible, utilice el
quitafusibles que se encuentra en el
panel de fusibles del compar

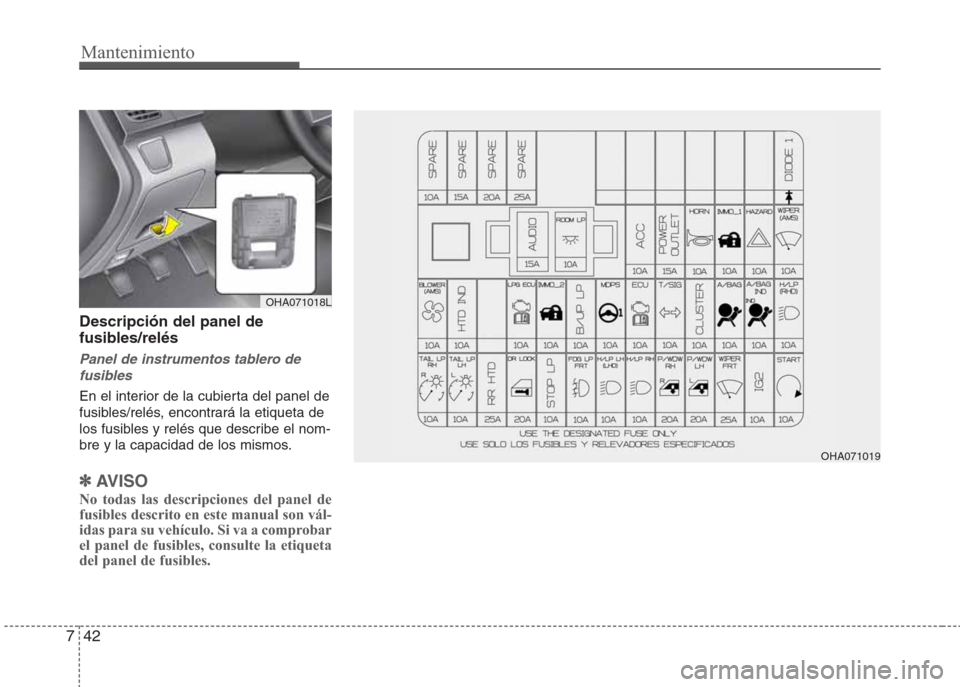

Page 202 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) Mantenimiento
42 7
Descripción del panel de
fusibles/relés
Panel de instrumentos tablero de
fusibles
En el interior de la cubierta del panel de
fusibles/relés, encontrará la etiqueta de
los fusib

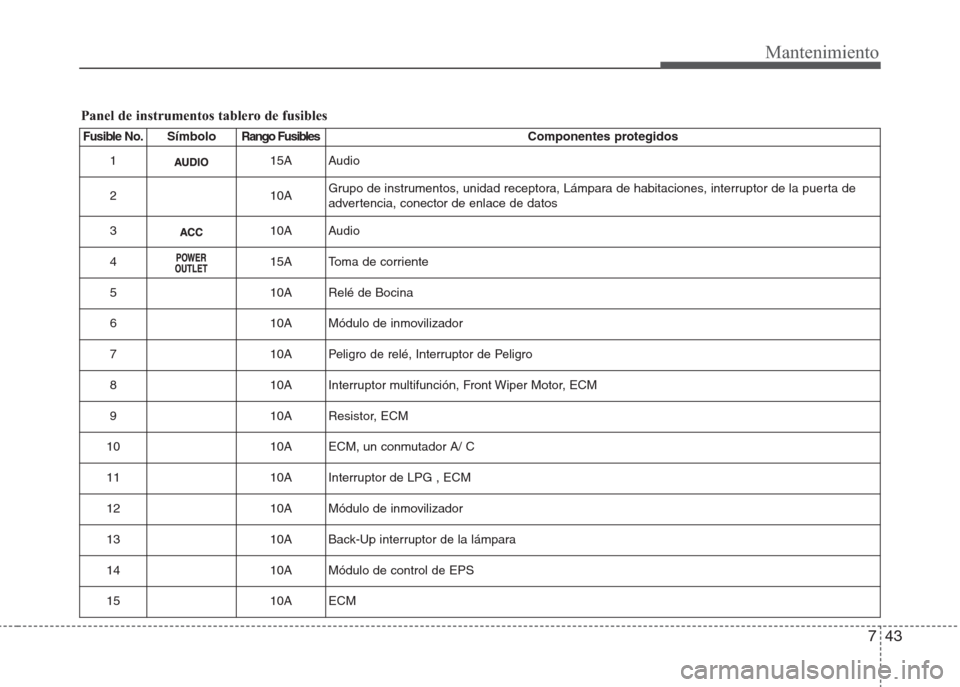

Page 203 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) 743
Mantenimiento
Panel de instrumentos tablero de fusibles
Fusible No. S í m b o l oRango FusiblesComponentes protegidos
1
15A Audio
2 10AGrupo de instrumentos, unidad receptora, Lámpara de habitac

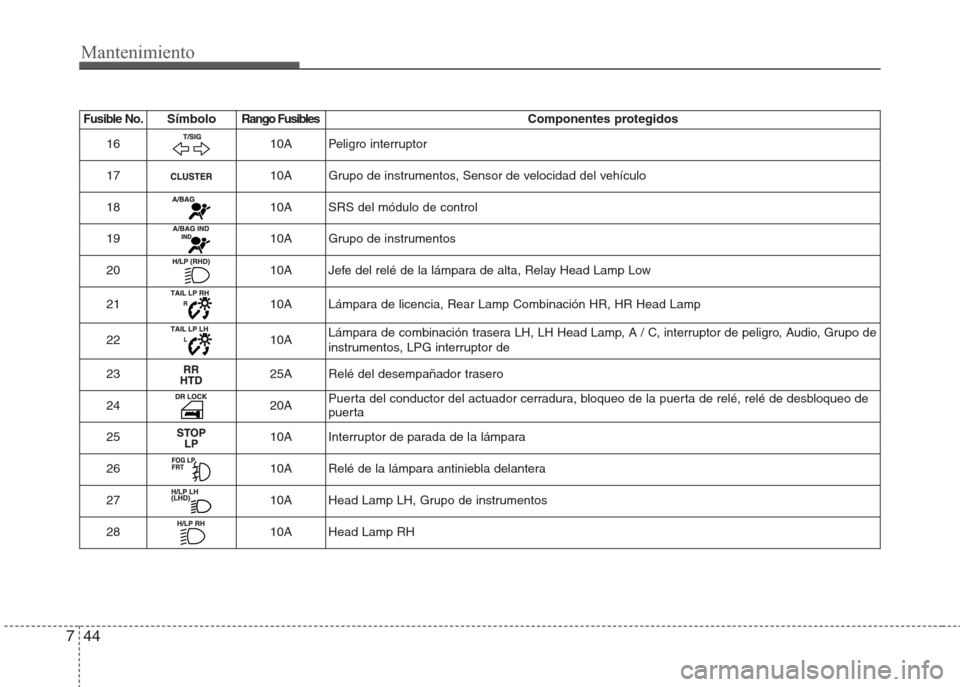

Page 204 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) Mantenimiento
44 7
Fusible No. Símbolo Rango Fusibles Componentes  protegidos
16
10A Peligro interruptor
17
10A Grupo de instrumentos, Sensor de velocidad del vehículo
18
10A SRS del módulo de cont

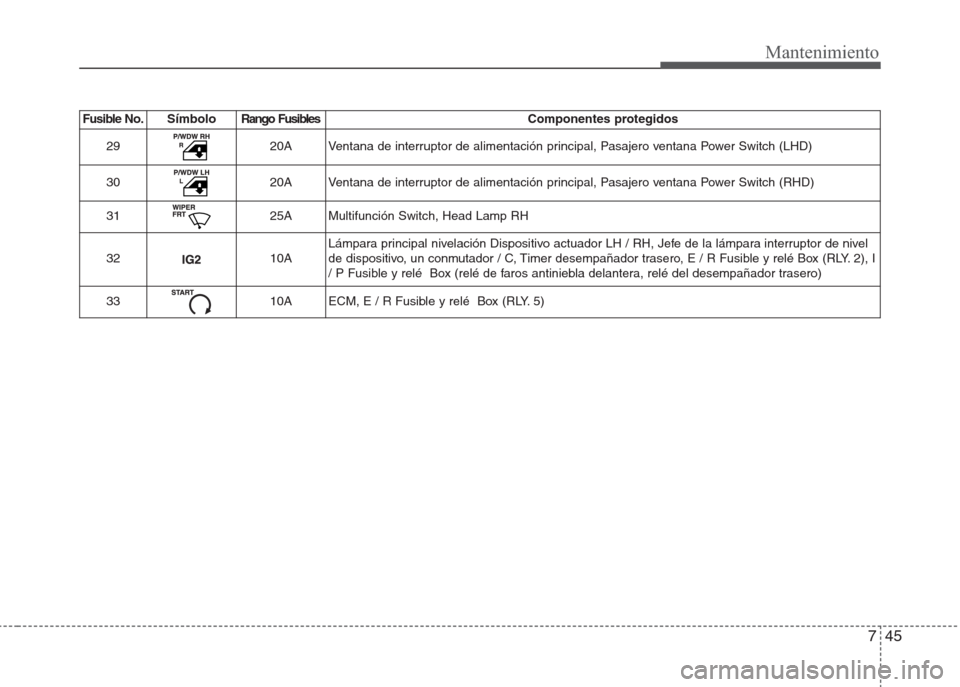

Page 205 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) 745
Mantenimiento
Fusible N o . S í m b o l o Rango FusiblesComponentes protegidos
29
20A Ventana de interruptor de alimentación principal, Pasajero ventana Power Switch (LHD)
30
20A Ventana de inte

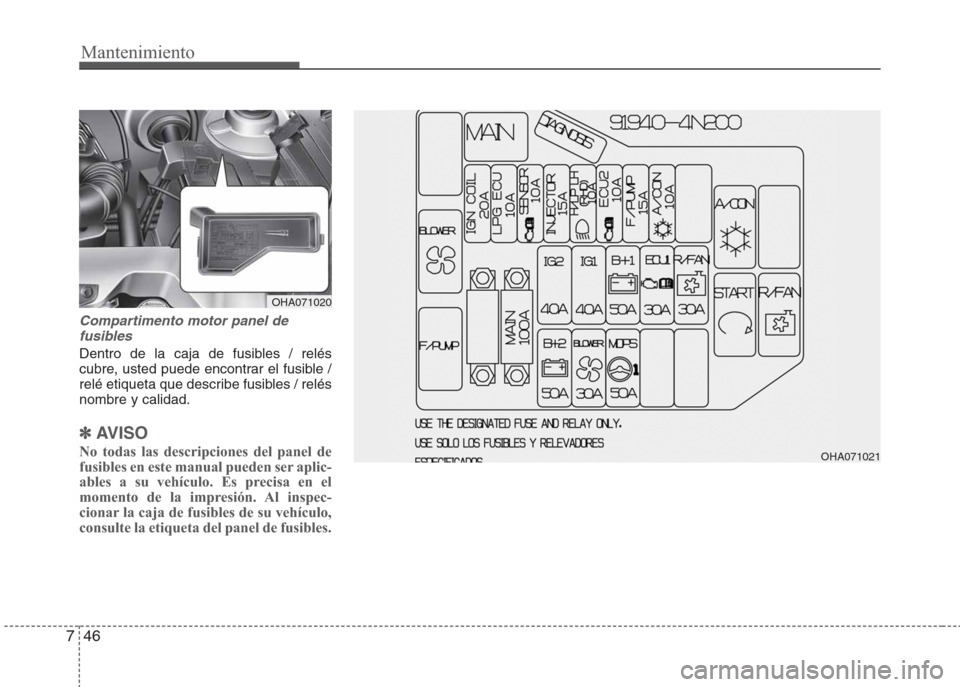

Page 206 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) Mantenimiento
46 7
Compartimento motor panel de
fusibles
Dentro de la caja de fusibles / relés
cubre, usted puede encontrar el fusible /
relé etiqueta que describe fusibles / relés
nombre y calidad

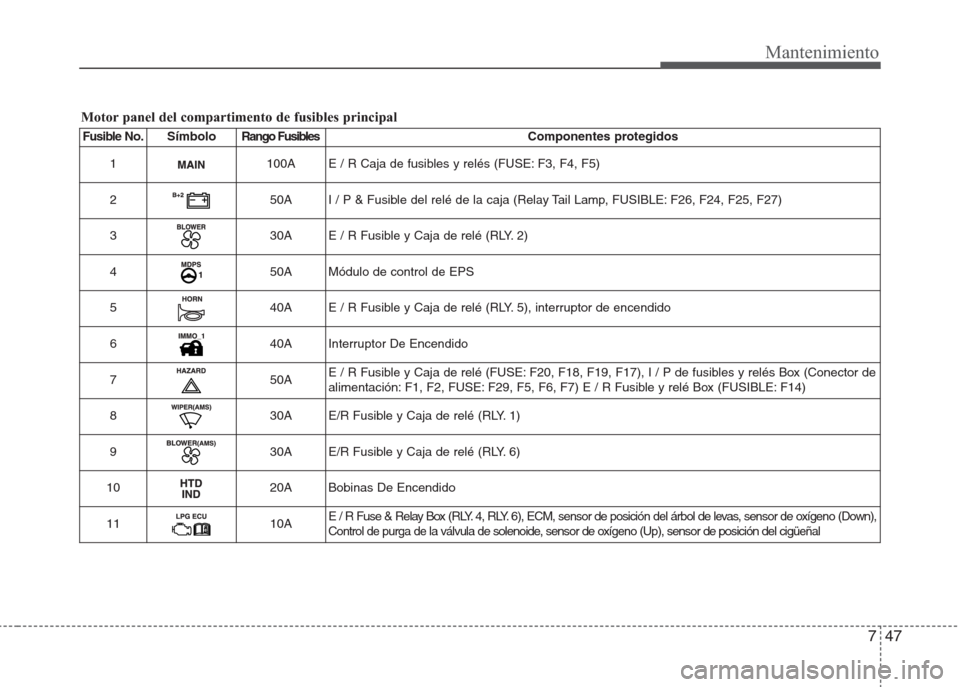

Page 207 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) 747
Mantenimiento
Motor panel del compartimento de fusibles principal
Fusible N o . S í m b o l o Rango FusiblesComponentes protegidos
1
100A E / R Caja de fusibles y relés (FUSE: F3, F4, F5)
2
50A

Page 208 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) Mantenimiento
487
Fusible No\b Símbolo  RangoFusiblesComponentes protegidos
12
15A ECM\b Actuador De Ralentí\b Inyector # 1 ~ # 3\b E/R Fusible y Caja de relé (RLY. 3)
13
1\fA Head Lamp LH
14
1\fA

Page 209 of 238

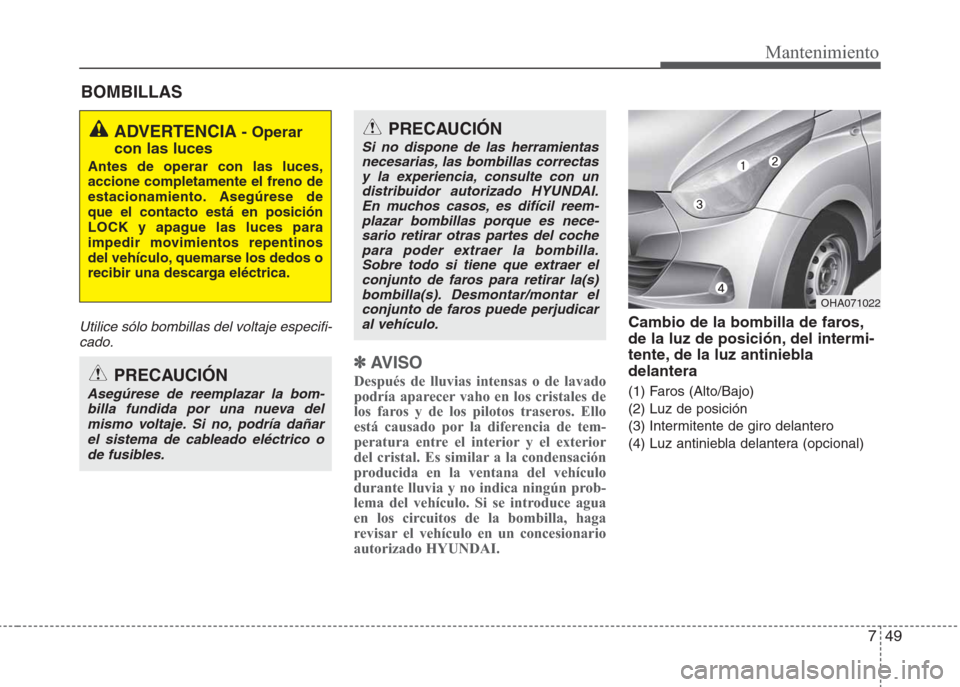

Hyundai Eon 2015  Manual del propietario (in Spanish) 749
Mantenimiento
BOMBILLAS
Utilice sólo bombillas del voltaje especifi-
cado.
✽AV I S O
Después de lluvias intensas o de lavado
podría aparecer vaho en los cristales de
los faros y de los piloto

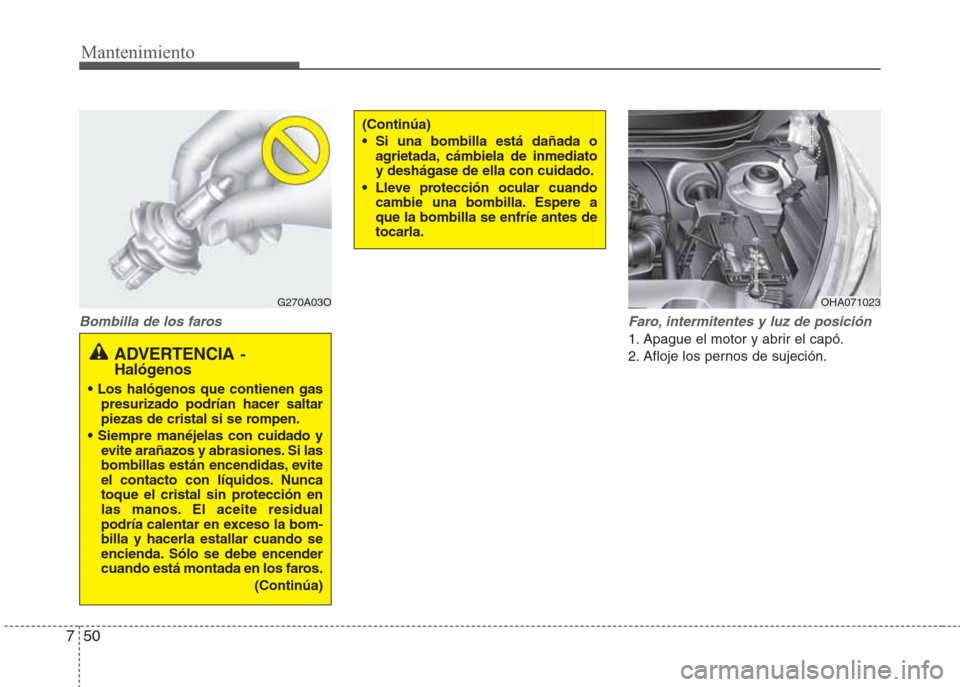

Page 210 of 238

Hyundai Eon 2015  Manual del propietario (in Spanish) Mantenimiento
50 7
Bombilla de los faros Faro, intermitentes y luz de posición
1. Apague el motor y abrir el capó.
2. Afloje los pernos de sujeción.
(Continúa)
• Si una bombilla está dañada o
