Hyundai Equus 2012 Инструкция по эксплуатации (in Russian)
Manufacturer: HYUNDAI, Model Year: 2012, Model line: Equus, Model: Hyundai Equus 2012Pages: 481, PDF Size: 44.18 MB
Page 21 of 481

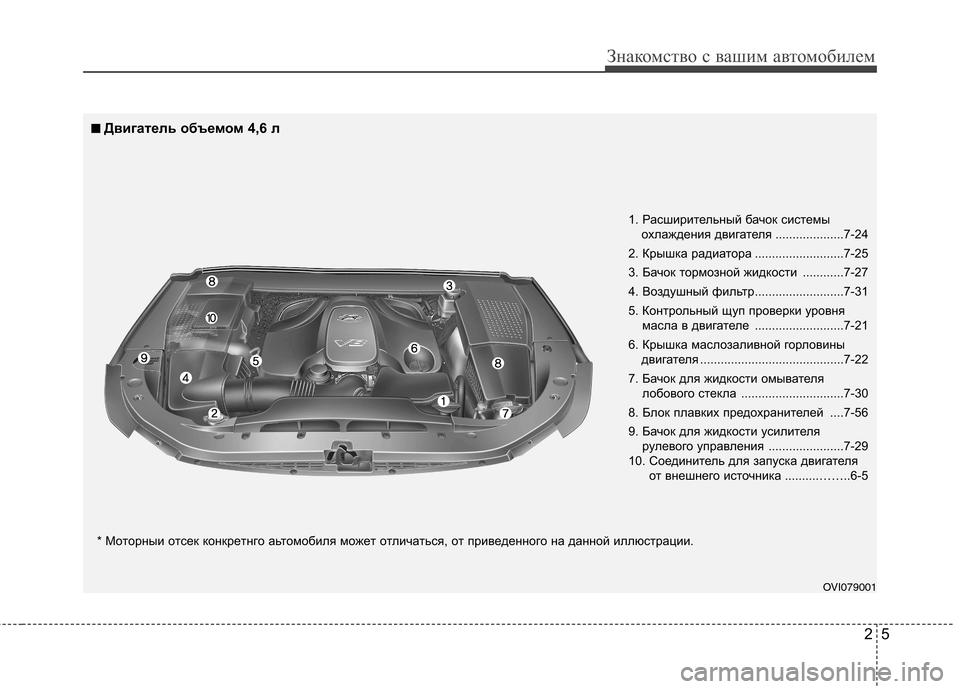

25
Знакомство с вашим автомобилем
OVI079001
1. Расширительный бачок системы
охлаждения двигателя ....................7-24
2. Крышка радиатора ..........................7-25
3. Бачок тормозной жидкости ............7-27
4. Воздушный фильтр..........................7-31
5. Контрольный щуп проверки уровня масла в двигателе ..........................7-21
6. Крышка маслозаливной горловины двигателя .......................................... 7-22
7. Бачок для жидкости омывателя лобового стекла ..............................7-30
8. Блок плавких предохранителей ....7-56
9. Бачок для жидкости усилителя рулевого управления ......................7-29
10. Соединитель для запуска двигателя от внешнего источника ..........……..6-5
■
■
Двигатель объ емом 4,6 л
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa дaннoй иллюcтpaции.
Page 22 of 481

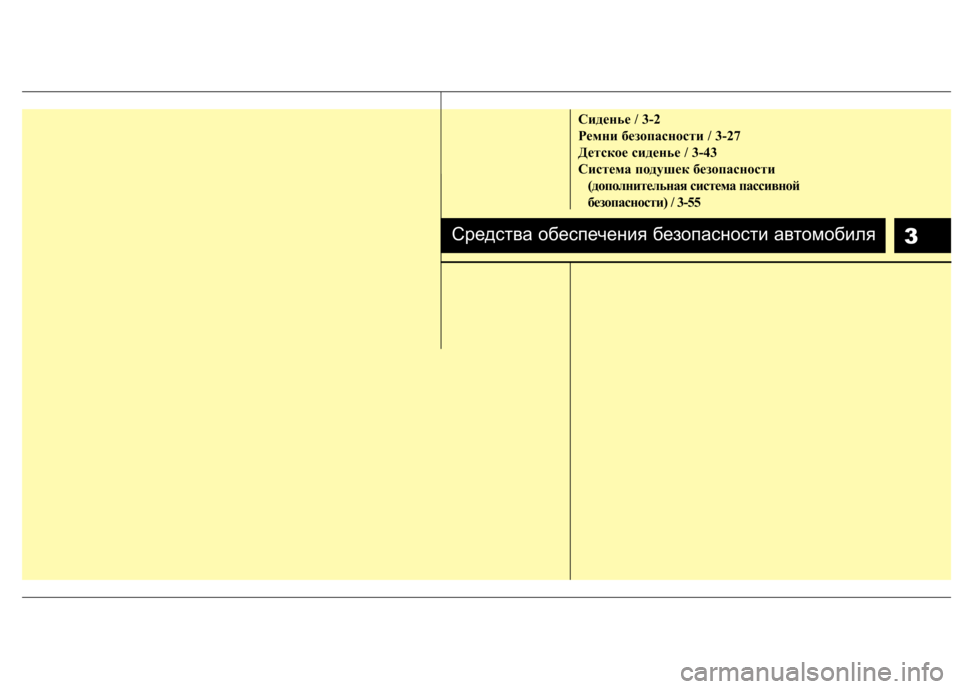

3
Сиденье / 3-2
Ремни безопасности / 3-27
Детское сиденье / 3-43
Система подушек безопасности (дополнительная система пассивной
безопасности) / 3-55
Средства обеспечения безопасности автомобиля
Page 23 of 481

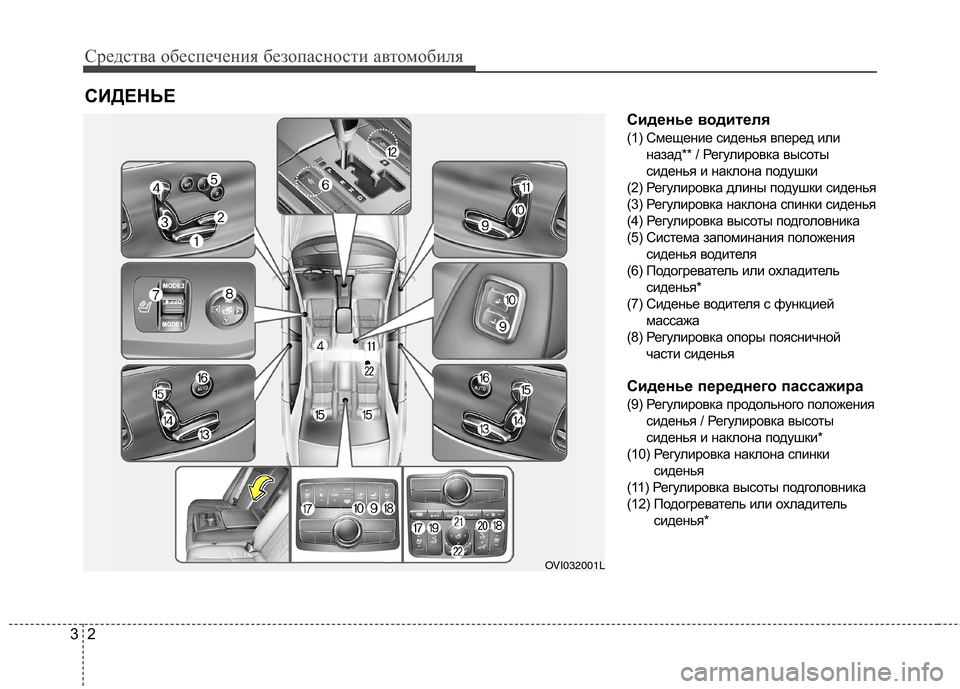

Средства обеспечения безопасности автомобиля
2
3
Сиденье водителя
(1) Смещение сиденья вперед или
назад** / Регулировка высоты
сиденья и наклона подушки
(2) Регулировка длины подушки сиденья
(3) Регулировка наклона спинки сиденья
(4) Регулировка высоты подголовника
(5) Система запоминания положения сиденья водителя
(6) Подогреватель или охладитель сиденья*
(7) Сиденье водителя с функцией массажа
(8) Регулировка опоры поясничной части сиденья
Сиденье переднего пассажира
(9) Регулировка продольного положения сиденья / Регулировка высоты
сиденья и наклона подушки*
(10) Регулировка наклона спинки сиденья
(11) Регулировка высоты подголовника
(12) Подогреватель или охладитель сиденья*
СИДЕНЬЕ
OVI032001L
Page 24 of 481

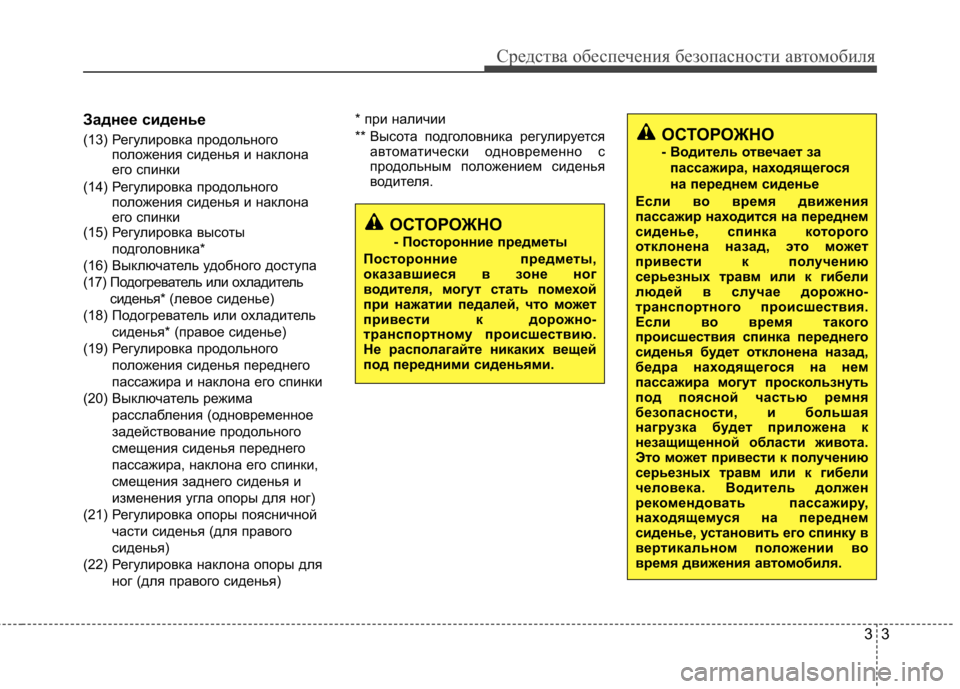

33
Средства обеспечения безопасности автомобиля
Заднее сиденье
(13) Регулировка продольногоположения сиденья и наклона
его спинки
(14) Регулировка продольного положения сиденья и наклона
его спинки
(15) Регулировка высоты
подголовника*
(16) Выключатель удобного доступа
(17) Подогреватель или охладитель сиденья* (левое сиденье)
(18) Подогреватель или охладитель сиденья* (правое сиденье)
(19) Регулировка продольного положения сиденья переднего
пассажира и наклона его спинки
(20) Выключатель режима расслабления (одновременное
задействование продольного
смещения сиденья переднего
пассажира, наклона его спинки,
смещения заднего сиденья и
изменения угла опоры для ног)
(21) Регулировка опоры поясничной части сиденья (для правого
сиденья)
(22) Регулировка наклона опоры для ног (для правого сиденья) * при наличии
** Высота подголовника регулируется
автоматически одновременно с
продольным положением сиденья
водителя.
ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.
ОСТОРОЖНО
- Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения а втомобиля.

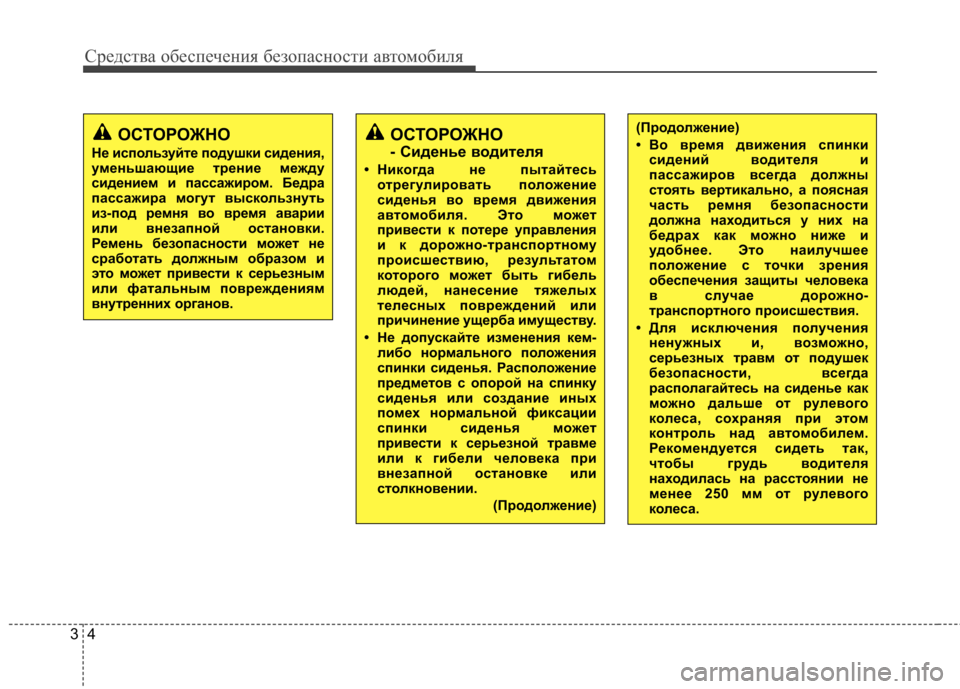

Page 25 of 481
Средства обеспечения безопасности автомобиля
4
3
(Продолжение)
• Во время движения спинки
сидений водителя и
пассажиров всегда должны
стоять вертикально, а поясная
часть ремня безопасности
должна находиться у них на
бедрах как можно ниже и
удобнее. Это наилучшее
положение с точки зрения
обеспечения защиты человека
в случае дорожно-
транспортного происшествия.
• Для исключения получения ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над а втомобилем.
Рекоменд уется сидеть так,
чтобы грудь водителя
находилась на расстоянии не
менее 250 мм от рулевого
колеса.ОСТОРОЖНО
- Сиденье водителя
• Никогда не пытайтесь отрегулировать по ложение
сиденья во время движения
автом обиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем- либо нормального по ложения
спинки сиденья. Распо ложение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)ОСТОРОЖНО
Не используйте подушки сидения,
уменьшающие трение между
сидением и пассажиром. Бедра
пассажира могут выскользнуть
из-под ремня во время аварии
или внезапной остановки.
Ремень безопасности может не
сработать должным образом и
это может привести к серьезным
или фатальным повреждениям
внутренних органов.
Page 26 of 481

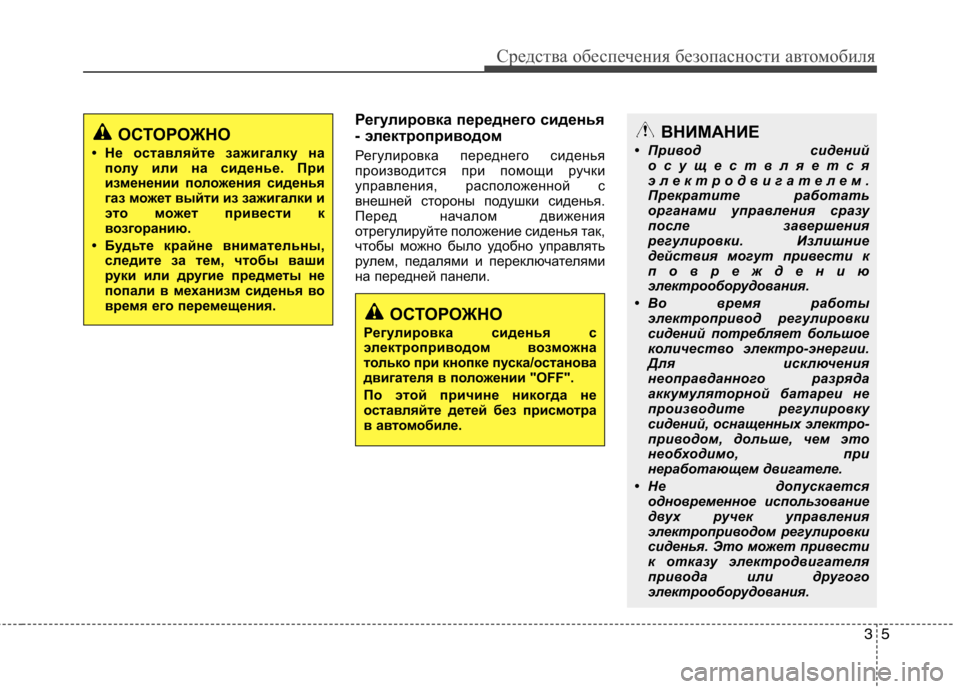

35
Средства обеспечения безопасности автомобиля
Регулировка переднего сиденья
- электроприводом
Регулировка переднего сиденья
производится при помощи ручки
управления, расположенной с
внешней стороны подушки сиденья.
Перед началом движения
отрегулируйте положение сиденья так,
чтобы можно было удобно управлять
рулем, педалями и переключателями
на передней панели.
ОСТОРОЖНО
Регулировка сиденья с
электроприводом возможна
только при кнопке пуска/останова
двигателя в положении "OFF".
По этой причине никогда не
оставляйте детей без присмотра
в автом обиле.
ОСТОРОЖНО
• Не оставляйте зажигалку на полу или на сиденье. При
изменении положения сиденья
газ может выйти из зажигалки и
это может привести к
возгоранию.
• Будьте крайне внимательны, следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.ВНИМАНИЕ
• Привод сидений осуществляется
электродвигателем.
Прекратите работать
органами управления сразу
после завершения
регулировки. Излишние
действия могут привести к
повреждению
электрооборудования.
• Во время работы электропривод регулировки
сидений потребляет большое
количество электро-энергии.
Для исключения
неоправданного разряда
аккумуляторной батареи не
производите регулировку
сидений, оснащенных электро-
приводом, дольше, чем это
необходимо, при
неработающем двигателе.
• Не допускается одновременное использование
двух ручек управления
электроприводом регулировки
сиденья. Это может привести
к отказу электродвигателя
привода или другого
электрооборудования.
Page 27 of 481

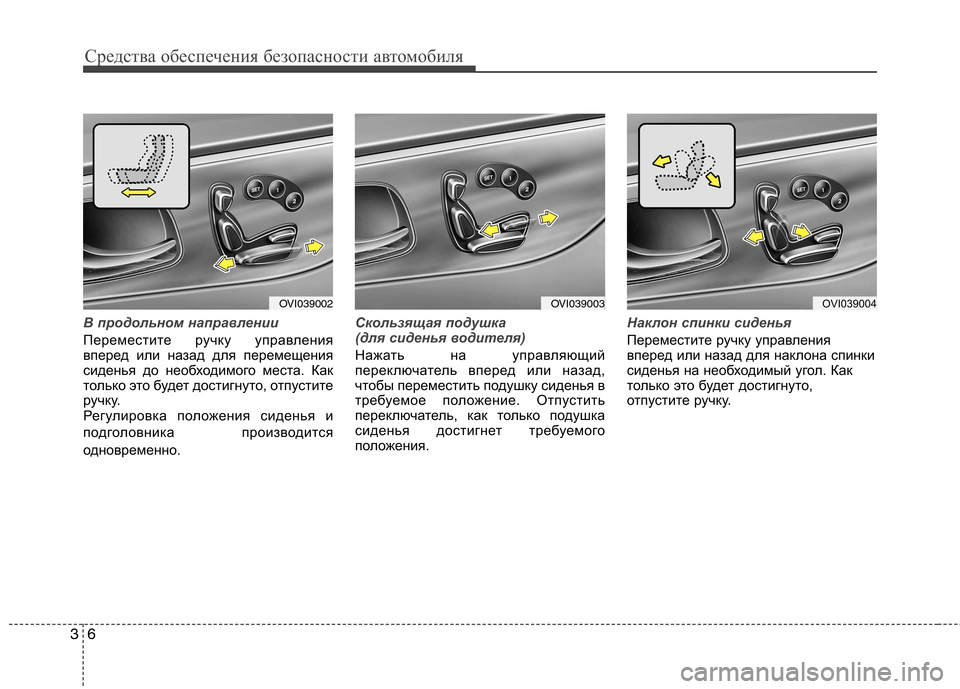

Средства обеспечения безопасности автомобиля
6
3
В продольном направлении
Переместите ручку управления
вперед или назад для перемещения
сиденья до необходимого места. Как
только это будет достигнуто, отпустите
ручку.
Регулировка положения сиденья и
подголовника производится
одновременно.
Скользящая подушка
(для сиденья водителя)
Нажать на управляющий
переключатель вперед или назад,
чтобы переместить подушку сиденья в
требуемое положение. Отпустить
переключатель, как только подушка
сиденья достигнет требуемого
положения.
Наклон спинки сиденья
Переместите ручку управления
вперед или назад для наклона спинки
сиденья на необходимый угол. Как
только это будет достигнуто,
отпустите ручку.
OVI039002OVI039003OVI039004
Page 28 of 481
37
Средства обеспечения безопасности автомобиля

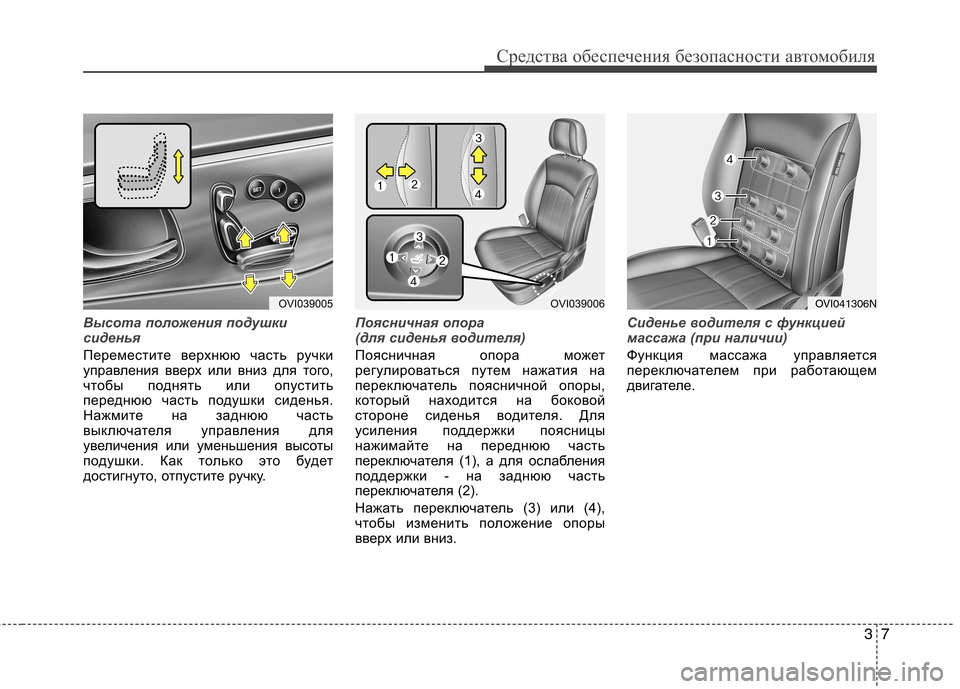

Высота положения подушки
сиденья
Переместите верхнюю часть ручки
управления вверх или вниз для того,
чтобы поднять или опустить
переднюю часть подушки сиденья.
Нажмите на заднюю часть
выключателя управления для
увеличения или уменьшения высоты
подушки. Как только это будет
достигнуто, отпустите ручку.
Поясничная опора
(для сиденья водителя)
Поясничная опора может
регулироваться путем нажатия на
переключатель поясничной опоры,
который находится на боковой
стороне сиденья водителя. Для
усиления поддержки поясницы
нажимайте на переднюю часть
переключателя (1), а для ослабления
поддержки - на заднюю часть
переключателя (2).
Нажать переключатель (3) или (4),
чтобы изменить положение опоры
вверх или вниз.
Сиденье водителя с функцией
массажа (при наличии)
Функция массажа управляется
переключателем при работающем
двигателе.
OVI039005OVI039006OVI041306N
Page 29 of 481

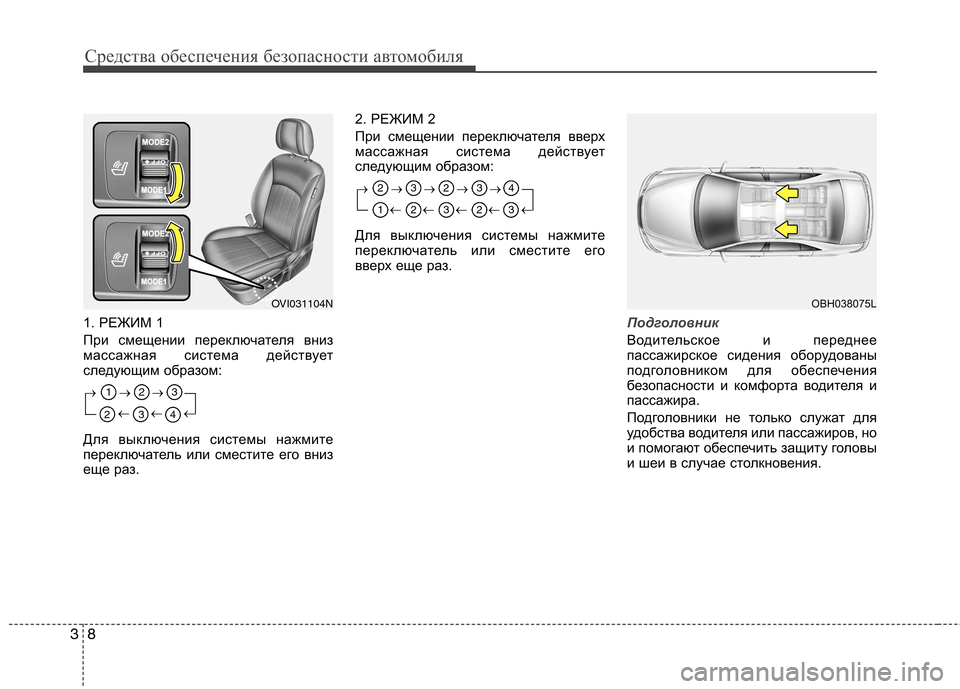

Средства обеспечения безопасности автомобиля
8
3
1. РЕЖИМ 1
При смещении переключателя вниз
массажная система действует
следующим образом:
Для выключения системы нажмите
переключатель или сместите его вниз
еще раз. 2. РЕЖИМ 2
При смещении переключателя вверх
массажная система действует
следующим образом:
Для выключения системы нажмите
переключатель или сместите его
вверх еще раз.Подголовник
Водительское и переднее
пассажирское сидения оборудованы
подголовником для обеспечения
безопасности и комфорта водителя и
пассажира.
Подголовники не только служат для
удобства водителя или пассажиров, но
и помогают обеспечить защиту головы
и шеи в случае столкновения.
OBH038075LOVI031104N
123
23
2323
1232
4
34
Page 30 of 481

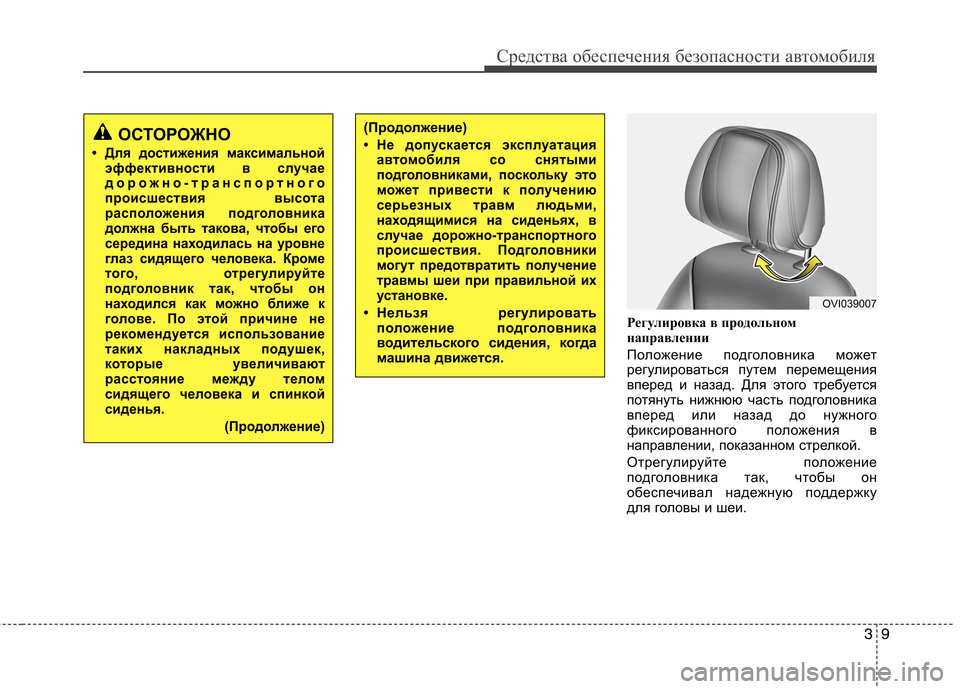

39
Средства обеспечения безопасности автомобиля
Регулировка в продольном
направлении
Положение подголовника может
регулироваться путем перемещения
вперед и назад. Для этого требуется
потянуть нижнюю часть подголовника
вперед или назад до нужного
фиксированного положения в
направлении, показанном стрелкой.
Отрегулируйте положение
подголовника так, чтобы он
обеспечивал надежную поддержку
для головы и шеи.
ОСТОРОЖНО
• Для достижения максимальнойэффективности в случае
дорожно-транспортного
происшествия высота
распо ложения подголовника
должна быть такова, чтобы его
середина находилась на уровне
глаз сидящего человека. Кроме
того, отрегулируйте
подголовник так, чтобы он
находился как можно ближе к
голове. По этой причине не
рекоменд уется использование
таких накладных подушек,
которые увеличивают
расстояние между телом
сидящего человека и спинкой
сиденья.
(Продолжение)
(Продолжение)
• Не допускается эксплуатацияавтом обиля со снятыми
подголовниками, поскольку это
может привести к получению
серьезных травм людьми,
находящимися на сиденьях, в
случае дорожно-транспортного
происшествия. Подголовники
могут предотвратить получение
травмы шеи при правильной их
установке.
• Нельзя регулировать положение подголовника
водительского сидения, когда
машина дви жется.OVI039007
