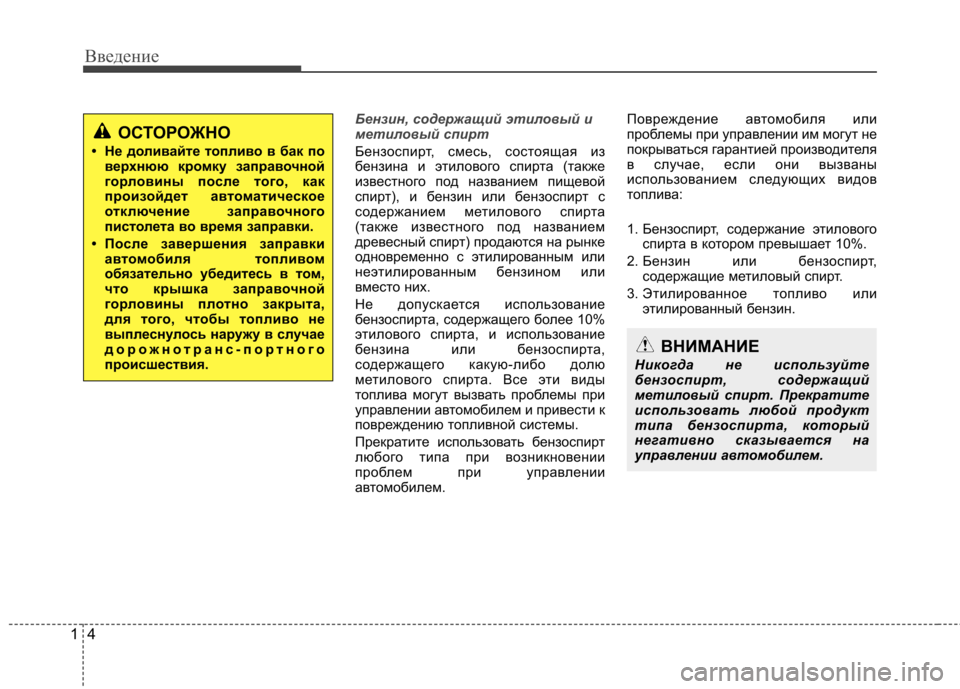

Page 11 of 481
Введение
4
1
Бензин, содержащий этиловый и
метиловый спирт
Бензоспирт, смесь, состоящая из
бензина и этилового спирта (также
известного под названием пищевой
спирт), и бензин или бензоспирт с
содержанием метилового спирта
(также известного под названием
древесный спирт) продаются на рынке
одновременно с этилированным или
неэтилированным бензином или
вместо них.
Не допускается использование
бензоспирта, содержащего более 10%
этилового спирта, и использование
бензина или бензоспирта,
содержащего какую-либо долю
метилового спирта. Все эти виды
топлива могут вызвать проблемы при
управлении автомобилем и привести к
повреждению топливной системы.
Прекратите использовать бензоспирт
любого типа при возникновении
проблем при управлении
автомобилем. Повреждение автомобиля или
проблемы при управлении им могут не
покрываться гарантией производителя
в случае, если они вызваны
использованием следующих видов
топлива:
1. Бензоспирт, содержание этилового
спирта в котором превышает 10%.
2. Бензин или бензоспирт,
содержащие метиловый спирт.
3. Этилированное топливо или этилированный бензин.
ВНИМАНИЕ
Никогда не используйте
бензоспирт, содержащий
метиловый спирт. Прекратите
использовать любой продукт
типа бензоспирта, который
негативно сказывается на
управлении автомобилем.
ОСТОРОЖНО
• Не доливайте топливо в бак по верхнюю кромку заправочной
горловины после того, как
произойдет а втоматическое
отключение заправочного
пистолета во время заправки.
• После завершения заправки автом обиля топливом
обязательно убедитесь в том,
что крышка заправочной
горловины плотно закрыта,
для того, чтобы топливо не
выплеснулось наружу в случае
дорожнотранс-портного
происшествия.

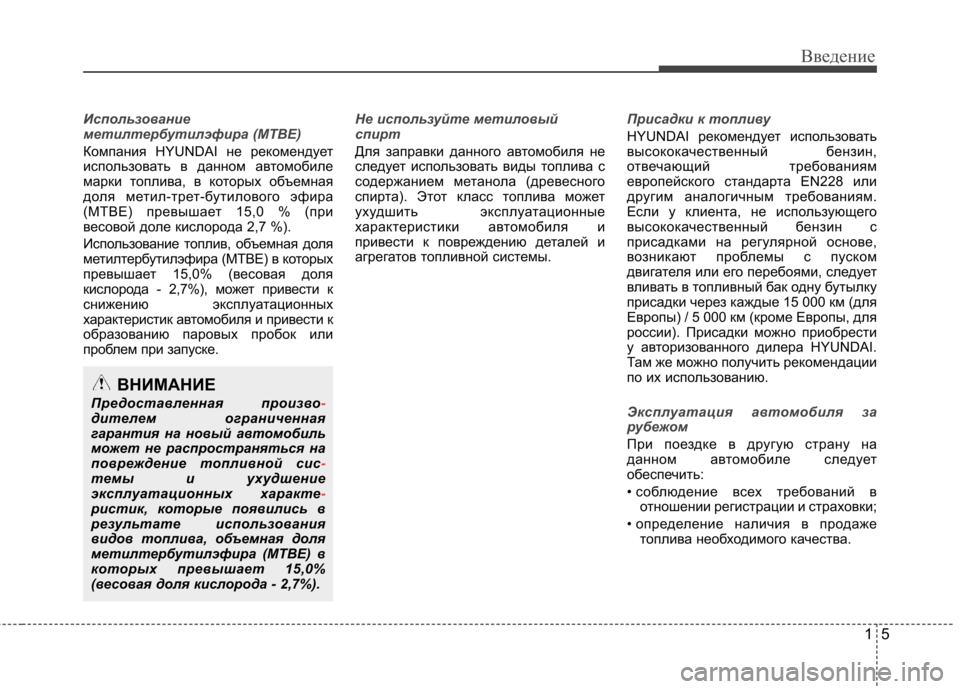

Page 12 of 481
15
Введение
Использование
метилтербутилэфира (MTBE)
Компания HYUNDAI не рекомендует
использовать в данном автомобиле
марки топлива, в которых объемная
доля метил-трет-бутилового эфира
(MTBE) превышает 15,0 % (при
весовой доле кислорода 2,7 %).
Использование топлив, объемная доля
метилтербутилэфира (MTBE) в которых
превышает 15,0% (весовая доля
кислорода - 2,7%), может привести к
снижению эксплуатационных
характеристик автомобиля и привести к
образованию паровых пробок или
проблем при запуске.
Не используйте метиловый
спирт
Для заправки данного автомобиля не
следует использовать виды топлива с
содержанием метанола (древесного
спирта). Этот класс топлива может
ухудшить эксплуатационные
характеристики автомобиля и
привести к повреждению деталей и
агрегатов топливной системы.
Присадки к топливу
HYUNDAI рекомендует использовать
высококачественный бензин,
отвечающий требованиям
европейского стандарта EN228 или
другим аналогичным требованиям.
Если у клиента, не использующего
высококачественный бензин с
присадками на регулярной основе,
возникают проблемы с пуском
двигателя или его перебоями, следует
вливать в топливный бак одну бутылку
присадки через каждые 15 000 км (для
Европы) / 5 000 км (кроме Европы, для
россии). Присадки можно приобрести
у авторизованного дилера HYUNDAI.
Там же можно получить рекомендации
по их использованию.
Эксплуатация автомобиля за
рубежом
При поездке в другую страну на
данном автомобиле следует
обеспечить:
• соблюдение всех требований вотношении регистрации и страховки;
• определение наличия в продаже топлива необходимого качества.
ВНИМАНИЕ
Предоставленная произво
-дителем ограниченная
гарантия на новый автомобиль
может не распространяться на
повреждение топливной сис
-темы и ухудшение
эксплуатационных характе-ристик, которые появились в
результате использования
видов топлива, объемная доля
метилтербутилэфира (MTBE) в
которых превышает 15,0%
(весовая доля кислорода - 2,7%).

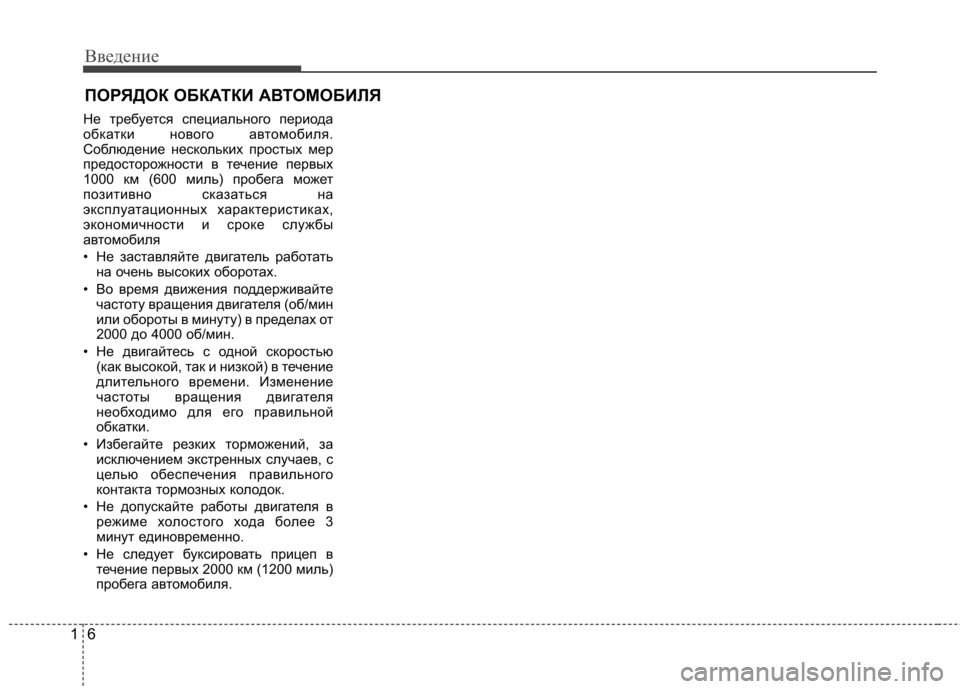

Page 13 of 481
Введение
6
1
Не требуется специального периода
обкатки нового автомобиля.
Соблюдение нескольких простых мер
предосторожности в течение первых
1000 км (600 миль) пробега может
позитивно сказаться на
эксплуатационных характеристиках,
экономичности и сроке службы
автомобиля
• Не заставляйте двигатель работать
на очень высоких оборотах.
• Во время движения поддерживайте частоту вращения двигателя (об/мин
или обороты в минуту) в пределах от
2000 до 4000 об/мин.
• Не двигайтесь с одной скоростью (как высокой, так и низкой) в течение
длительного времени. Изменение
частоты вращения двигателя
необходимо для его правильной
обкатки.
• Избегайте резких торможений, за исключением экстренных случаев, с
целью обеспечения правильного
контакта тормозных колодок.
• Не допускайте работы двигателя в режиме холостого хода более 3
минут единовременно.
• Не следует буксировать прицеп в течение первых 2000 км (1200 миль)
пробега автомобиля.
ПОРЯДОК ОБКАТКИ АВТОМОБИЛЯ
Page 14 of 481
17
Введение

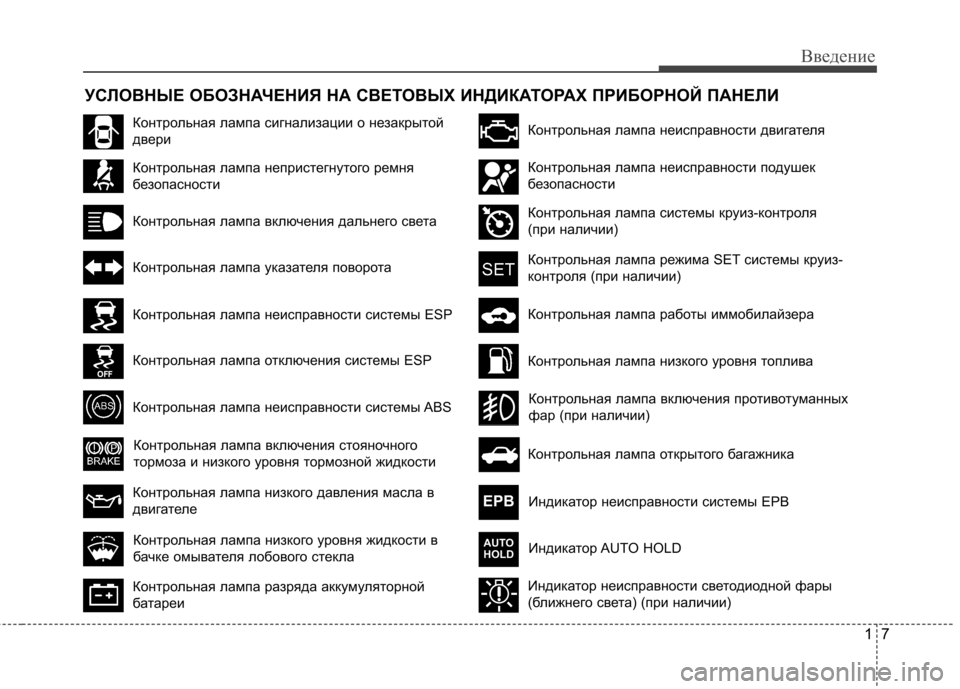

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СВЕТОВЫХ ИНДИКАТОРАХ ПРИБОРНОЙ ПАНЕЛИ
Контрольная лампа сигнализации о незакрытой
двери
Контрольная лампа непристегнутого ремня
безопасности
Контрольная лампа включения дальнего света
Контрольная лампа указателя поворота
Контрольная лампа низкого давления масла в
двигателе
Контрольная лампа неисправности системы ESP
Контрольная лампа отключения системы ESP
Контрольная лампа неисправности системы ABS
Контрольная лампа включения стояночного
тормоза и низкого уровня тормозной жидкости
Контрольная лампа системы круиз-контроля
(при наличии)
Контрольная лампа режима SET системы круиз-
контроля (при наличии)
Контрольная лампа работы иммобилайзера
Контрольная лампа низкого уровня топлива
Контрольная лампа неисправности подушек
безопасности
Контрольная лампа неисправности двигателя
Контрольная лампа разряда аккумуляторной
батареи Контрольная лампа низкого уровня жидкости в
бачке омывателя лобового стекла Контрольная лампа открытого багажника
Контрольная лампа включения противотуманных
фар (при наличии)
Индикатор AUTO HOLDAUTO
HOLD
Индикатор неисправности системы EPB EPB
Индикатор неисправности светодиодной фары
(ближнего света) (при наличии)

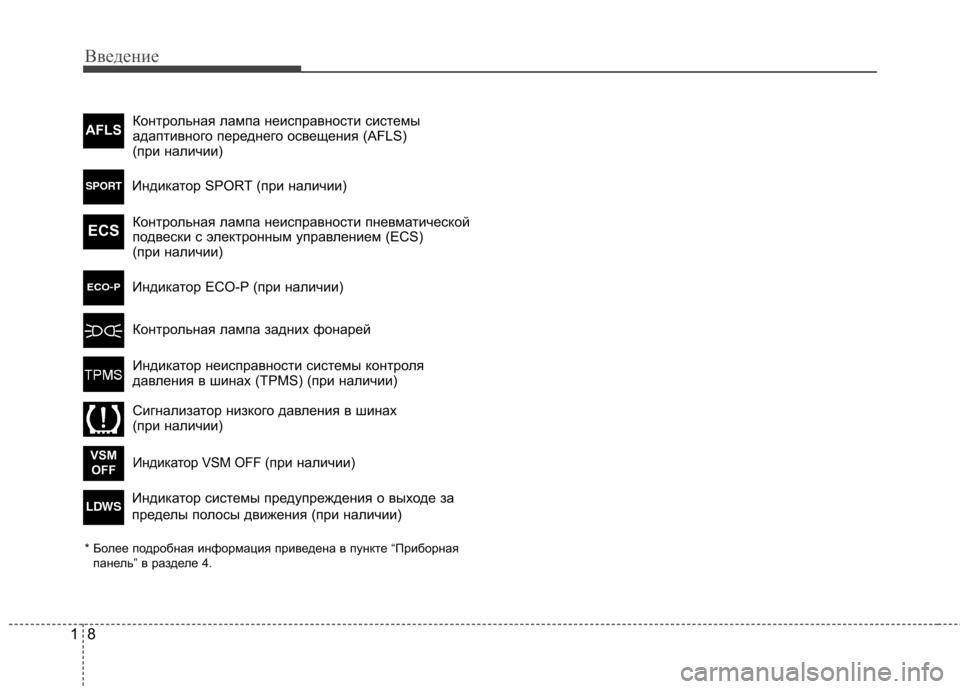

Page 15 of 481
Введение
8
1
Контрольная лампа неисправности системы
адаптивного переднего освещения (AFLS)
(при наличии)AFLS
Контрольная лампа задних фонарей
Контрольная лампа неисправности пневматической
подвески с электронным управлением (ECS)
(при наличии)
ECS
Индикатор неисправности системы контроля
давления в шинах (TPMS) (при наличии)
Сигнализатор низкого давления в шинах
(при наличии)
* Более подробная информация приведена в пункте “Приб орная
панель” в разделе 4.
Индикатор VSM OFF (при наличии)VSM OFF
Индикатор SPORT (при наличии)SPORT
Индикатор ECO-P (при наличии)ECO-P
Индикатор системы предупреждения о выходе за
пределы полосы движения (при наличии)LDWS
Page 16 of 481
19
Введение

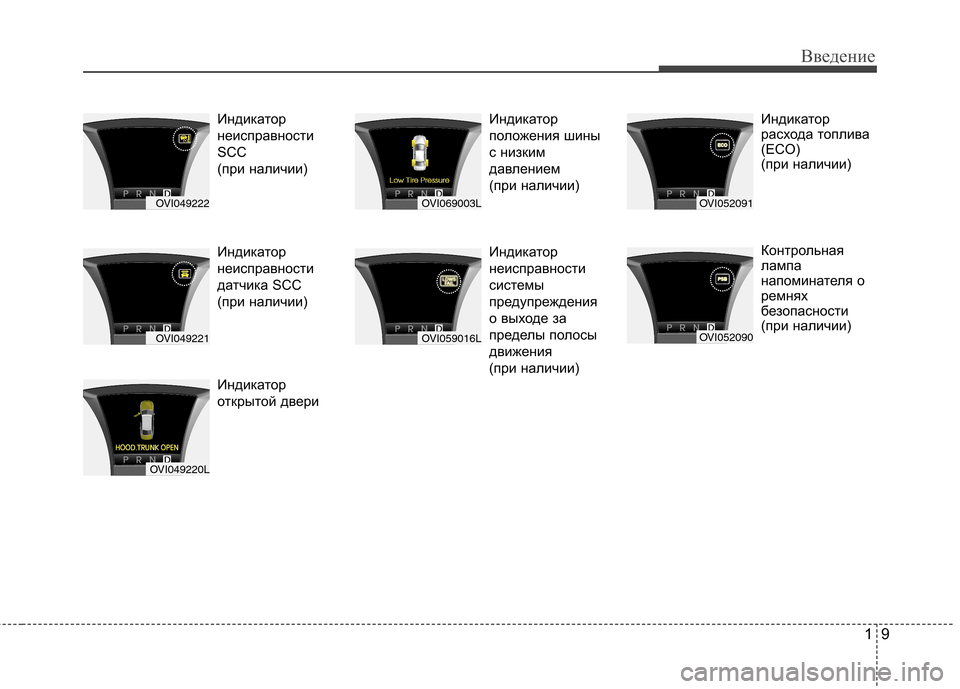

Индикатор
неисправности
SCC
(при наличии)
Индикатор
неисправности
датчика SCC
(при наличии)
Индикатор
открытой двериИндикатор
положения шины
с низким
давлением
(при наличии)
Индикатор неисправности
системы
предупреждения
о выходе за
пределы полосы
движения
(при наличии) Индикатор
расхода топлива
(ECO)
(при наличии)
Контрольная
лампа
напоминателя о
ремнях
безопасности
(при наличии)
OVI049222
OVI049221
OVI049220L
OVI069003L
OVI059016L
OVI052091
OVI052090

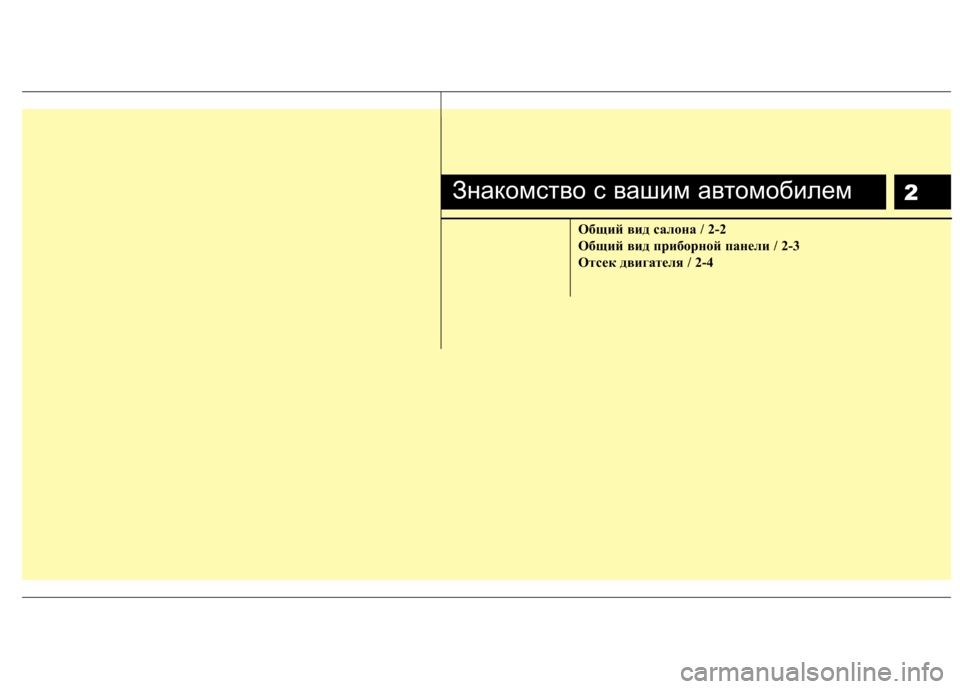

Page 17 of 481
2
Общий вид салона / 2-2
Общий вид приборной панели / 2-3
Отсек двигателя / 2-4
Знакомство с вашим автомобилем
Page 18 of 481
Знакомство с вашим автомобилем
2
2
ОБЩИЙ ВИД САЛОНА
1. Кнопка запирания/отпирания дверей ....4-15
2. Переключатель управления настройкой
наружных зеркал заднего вида ..............4-57
3. Переключатели управления электроприводами стеклоподъемников 4-30
4. Кнопка открывания крышки горловины топливного бака .................................... ..4-38
5. Рычаг открытия замка капота ................4-36
6. Тормозная педаль ................................ ....5-17
7. Педаль газа ...................................... ..........5-8
8. Кнопка автоматического удержания ......5-23
9. Выключатель открывания крышки багажника/ главный контрольный
выключатель электропривода крышки
багажника* ........................................4-2 0,4-23
10. Электрический стояночный тормоз ......5-19
11. Ручка управления освещением приборной панели ..................................4 -61
12. Кнопка системы парковки* ....................4-90
13. Кнопка ВКЛ системы аварийного наблюдения передней слепой зоны*....4-99
14. Кнопка включения заднего противотуманного фонаря* ................4-108
15. Кнопка складывания задней шторки* ..4-157
16. Кнопка отключения системы ESP ........5-29
17. Кнопка ECO-P (педаль)* ........................5-60
18. Кнопка VSM OFF* ..................................5 -61
19. Управление осветительными приборами/ указателями поворота ........................4-103
20. Регулировка наклона рулевого колеса ..4-50
21. Рулевое колесо .................................. ....4-49
*: при наличии OVI012001L
* Фактическая форма может отличаться от показанной на рисунке.
Page 19 of 481

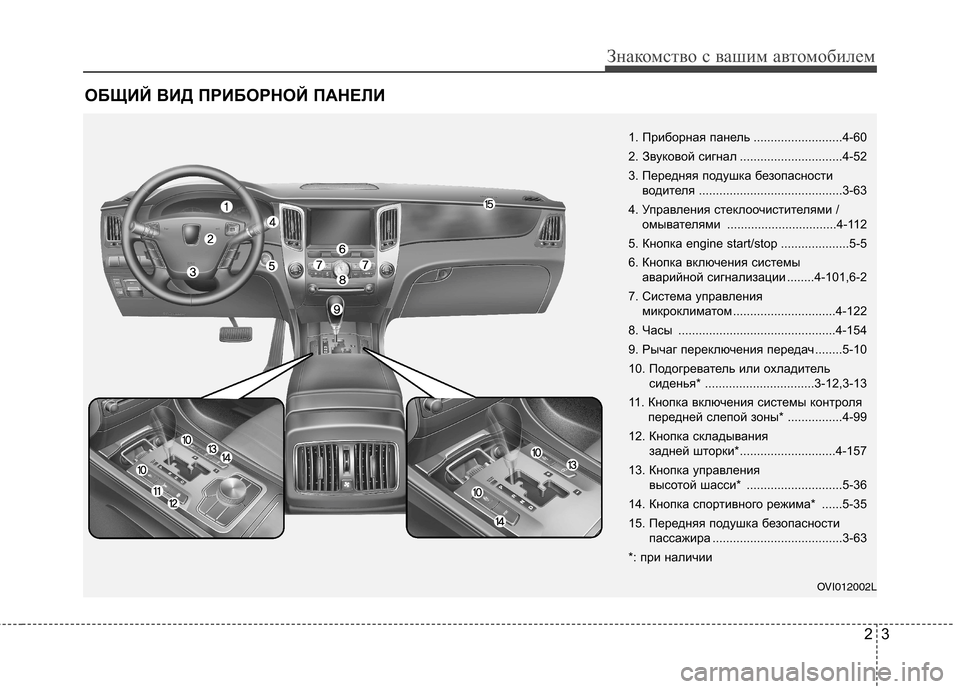

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
23
Знакомство с вашим автомобилем
1. Приборная панель ..........................4-60
2. Звуковой сигнал ..............................4-52
3. Передняя подушка безопасностиводителя ..........................................3 -63
4. Управления стеклоочистителями / омывателями ................................4-112
5. Кнопка engine start/stop ....................5-5
6. Кнопка включения системы аварийной сигнализации ........4-101,6-2
7. Система управления микроклиматом ..............................4-122
8. Часы ............................................. .4-154
9. Рычаг переключения передач ........5-10
10. Подогреватель или охладитель сиденья* ................................3-12,3-13
11. Кнопка включения системы контроля передней слепой зоны* ................4-99
12. Кнопка складывания задней шторки*............................4-157
13. Кнопка управления высотой шасси* ............................5-36
14. Кнопка спортивного режима* ......5-35
15. Передняя подушка безопасности пассажира ......................................3-63
*: при наличии
OVI012002L
Page 20 of 481
Знакомство с вашим автомобилем
4
2

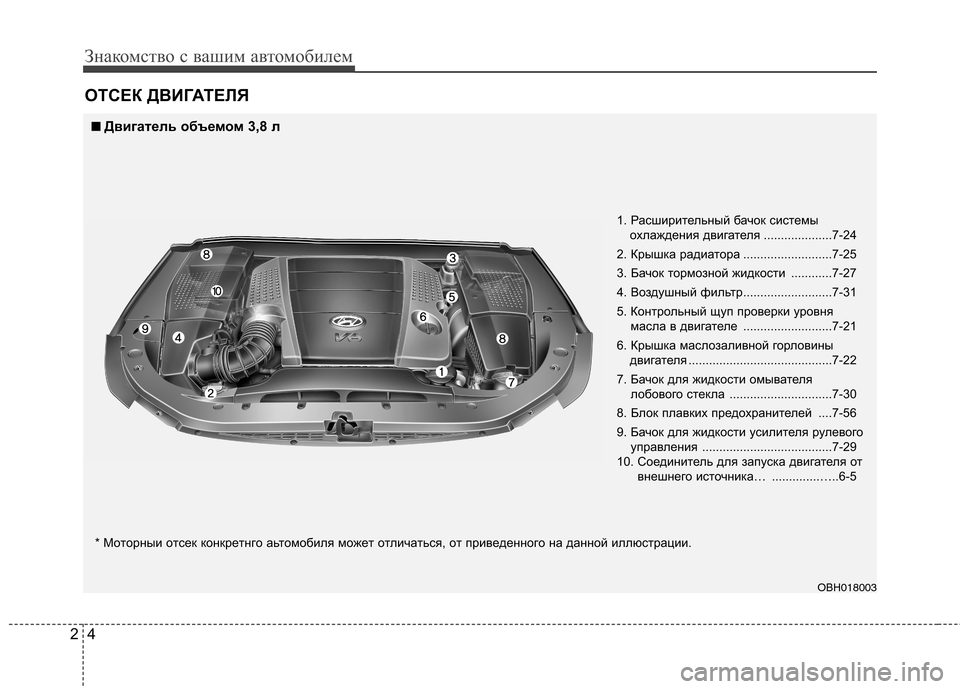

ОТСЕК ДВИГАТЕЛЯ
1. Расширительный бачок системы
охлаждения двигателя ....................7-24
2. Крышка радиатора ..........................7-25
3. Бачок тормозной жидкости ............7-27
4. Воздушный фильтр..........................7-31
5. Контрольный щуп проверки уровня масла в двигателе ..........................7-21
6. Крышка маслозаливной горловины двигателя .......................................... 7-22
7. Бачок для жидкости омывателя лобового стекла ..............................7-30
8. Блок плавких предохранителей ....7-56
9. Бачок для жидкости усилителя рулевого управления ......................................7-29
10. Соединитель для запуска двигателя от внешнего источника… ..............…..6-5
■
■
Двигатель объ емом 3,8 л
OBH018003
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.
