Hyundai Genesis 2010 Инструкция по эксплуатации (in Russian)
Manufacturer: HYUNDAI, Model Year: 2010, Model line: Genesis, Model: Hyundai Genesis 2010Pages: 468, PDF Size: 33.49 MB
Page 201 of 468

4113
Характеристики автомобиля
D210400AEN

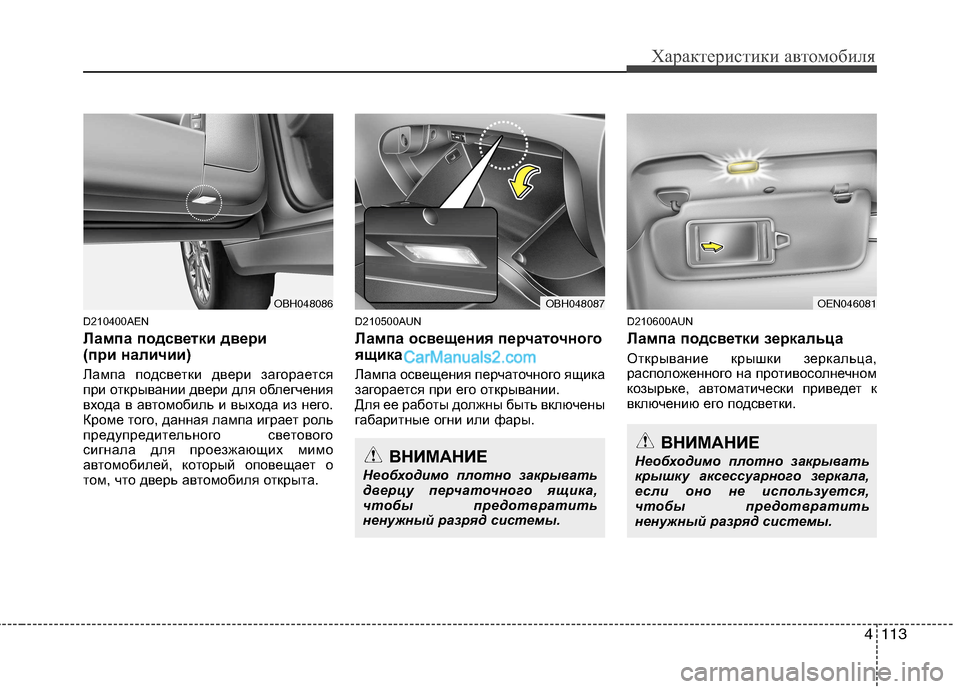

Лампа подсветки двери
(при наличии)
Лампа подсветки двери загорается
при открывании двери для облегчения
входа в автомобиль и выхода из него.
Кроме того, данная лампа играет роль
предупредительного светового
сигнала для проезжающих мимо
автомобилей, который оповещает о
том, что дверь автомобиля открыта.D210500AUN
Лампа освещения перчаточного
ящика
Лампа освещения перчаточного ящика
загорается при его открывании.
Для ее работы должны быть включены
габаритные огни или фары.
D210600AUN
Лампа подсветки зеркальца
Открывание крышки зеркальца,
расположенного на противосолнечном
козырьке, автоматически приведет к
включению его подсветки.
OEN046081OBH048087OBH048086
ВНИМАНИЕ
Необходимо плотно закрывать
дверцу перчаточного ящика,
чтобы предотвратить
ненужный разряд системы.ВНИМАНИЕ
Необходимо плотно закрывать
крышку аксессуарного зеркала,
если оно не используется,
чтобы предотвратить
ненужный разряд системы.
Page 202 of 468

D220000AUN
✽✽К СВЕДЕНИЮ
При необходимости устранения инея
и запотевания с ветрового стекла
обратитесь к пункту “Устранение
инея и запотевания с ветрового
стекла” в данном разделе.
D220100AEN
Обогреватель заднего стекла
При работающем двигателе
обогреватель нагревает заднее окно
для удаления запотевания, инея или
тонкого слоя льда.
Для включения обогревателя заднего
стекла нажмите соответствующую
кнопку, расположенную на
центральной панели переключателей.
При включении обогревателя в этой
кнопке загорится контрольная лампа.
При наличии толстого слоя снега на
заднем стекле удалите его щеткой
перед включением обогревателя. Обогреватель заднего окна
автоматически отключается после
приблизительно 20 минут работы или
при переводе ключа зажигания в
положение “OFF” (Выкл.). Для
выключения обогревателя нажмите на
кнопку его включения еще раз.
D220101AEN
Обогреватель наружных зеркал
заднего вида (при наличии)
Если ваш автомобиль оснащен
обогревателями наружных зеркал
заднего вида, они будут работать
одновременно с включением
обогревателя заднего стекла.
D220200AEN
Противообледенитель
лобового стекла (при наличии)
При наличии в автомобиле
противообледенителя лобового
стекла он будет работать
одновременно с включением
обогревателя заднего стекла.OBH048088
4114
Характеристики автомобиля
ВНИМАНИЕ
Для предотвращения повреж
-дения элементов проводки,
закрепленных на внутренней
части заднего стекла,
категорически не допускается
использовать инструменты с
острыми кромками или
средства очистки стекол с
абразивными свойствами для
очистки стекла.
ОБОГРЕВАТЕЛЬ
Page 203 of 468

4115
Характеристики автомобиля
АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)
1. Кнопка включения автоматического режима
2. Кнопка включения обогревателя ветрового стекла
3. Кнопка включения обогревателя заднего стекла
4. Кнопка включения кондиционера
5. Кнопка выключения системы
6. Переключатель режимов подачи воздуха
7. Кнопка включения системы управления качествомподаваемого воздуха 8. Кнопка выбора двухтемпературного
режима регулировани
9. Кнопка регулирования температуры на стороне водителя
10. Кнопка регулирования скорости вращения вентилятора
11. Кнопка выбора режима работы
12. Кнопка регулирования температуры на стороне пассажира
13. Кнопка выбора экрана с информацией о климат- контроле
OBH048089
D240000ABH
Page 204 of 468

Характеристики автомобиля
116
4

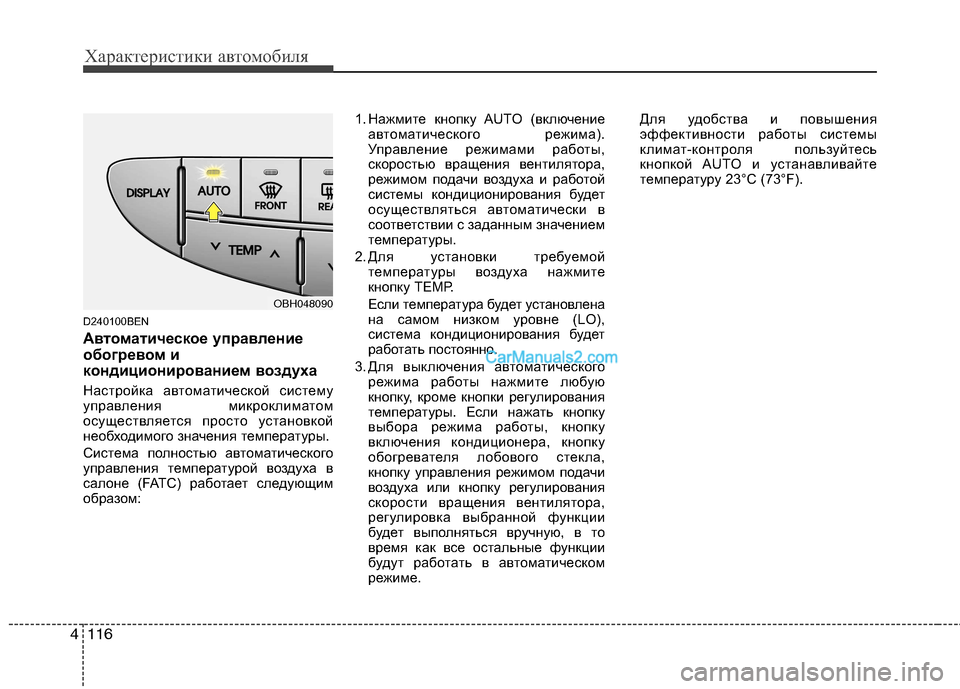

D240100BEN
Автоматическое управление
обогревом и
кондиционированием воздуха
Настройка автоматической систему
управления микроклиматом
осуществляется просто установкой
необходимого значения температуры.
Система полностью автоматического
управления температурой воздуха в
салоне (FATC) работает следующим
образом: 1. Нажмите кнопку AUTO (включение
автоматического режима).
Управление режимами работы,
скоростью вращения вентилятора,
режимом подачи воздуха и работой
системы кондиционирования будет
осуществляться автоматически в
соответствии с заданным значением
температуры.
2. Для установки требуемой температуры воздуха нажмите
кнопку ТЕМР.
Если температура будет установлена
на самом низком уровне (LO),
система кондиционирования будет
работать постоянно.
3. Для выключения автоматического режима работы нажмите любую
кнопку, кроме кнопки регулирования
температуры. Если нажать кнопку
выбора режима работы, кнопку
включения кондиционера, кнопку
обогревателя лобового стекла,
кнопку управления режимом подачи
воздуха или кнопку регулирования
скорости вращения вентилятора,
регулировка выбранной функции
будет выполняться вручную, в то
время как все остальные функции
будут работать в автоматическом
режиме. Для удобства и повышения
эффективности работы системы
климат-контроля пользуйтесь
кнопкой AUTO и устанавливайте
температуру 23°C (73°F).
OBH048090
Page 205 of 468

4117
Характеристики автомобиля

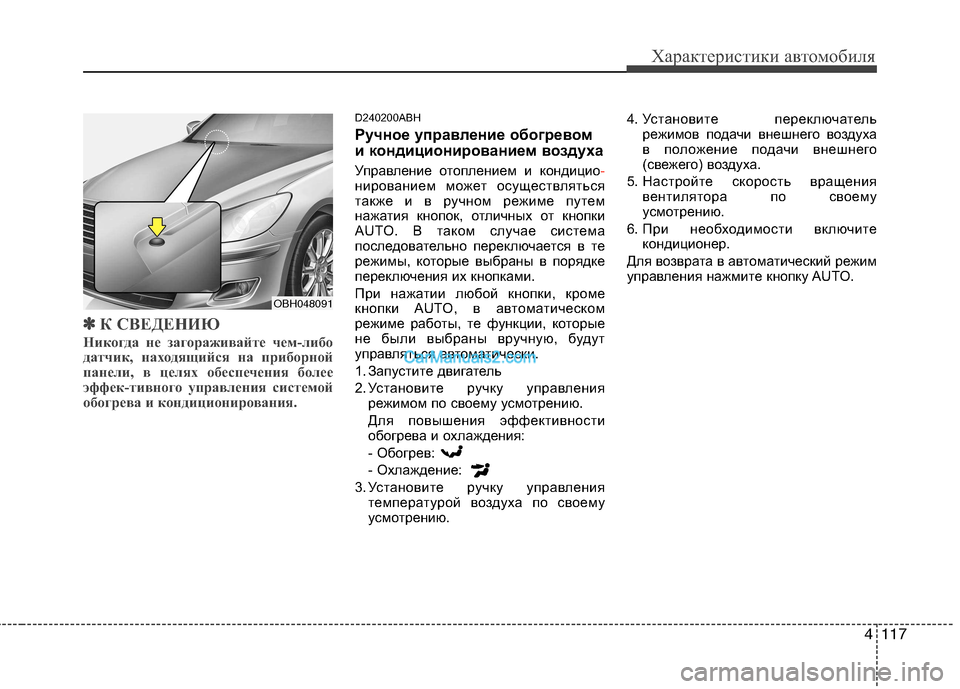

✽✽К СВЕДЕНИЮ
Никогда не загораживайте чем-либо
датчик, находящийся на приборной
панели, в целях обеспечения более
эффек-тивного управления системой
обогрева и кондиционирования.
D240200ABH
Ручное управление обогревом
и кондиционированием воздуха
Управление отоплением и кондицио
-нированием может осуществляться
также и в ручном режиме путем
нажатия кнопок, отличных от кнопки
AUTO. В таком случае система
последовательно переключается в те
режимы, которые выбраны в порядке
переключения их кнопками.
При нажатии любой кнопки, кроме
кнопки AUTO, в автоматическом
режиме работы, те функции, которые
не были выбраны вручную, будут
управляться автоматически.
1. Запустите двигатель
2. Установите ручку управления режимом по своему усмотрению.
Для повышения эффективности обогрева и охлаждения:
- Обогрев:
- Охлаждение:
3. Установите ручку управления температурой воздуха по своему
усмотрению. 4. Установите переключатель
режимов подачи внешнего воздуха
в положение подачи внешнего
(свежего) воздуха.
5. Настройте скорость вращения вентилятора по своему
усмотрению.
6. При необходимости включите кондиционер.
Для возврата в автоматический режим
управления нажмите кнопку AUTO.
OBH048091
Page 206 of 468

Характеристики автомобиля
118
4
❈❈

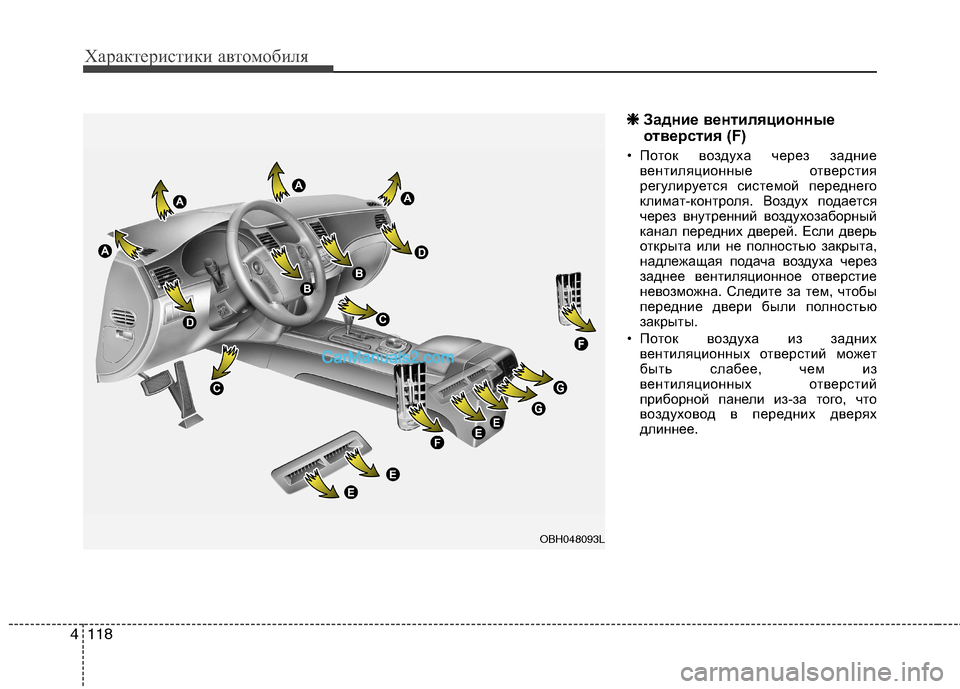

Задние вентиляционные
отверстия (F)
• Поток воздуха через задние вентиляционные отверстия
регулируется системой переднего
климат-контроля. Воздух подается
через внутренний воздухозаборный
канал передних дверей. Если дверь
открыта или не полностью закрыта,
надлежащая подача воздуха через
заднее вентиляционное отверстие
невозможна. Следите за тем, чтобы
передние двери были полностью
закрыты.
• Поток воздуха из задних вентиляционных отверстий может
быть слабее, чем из
вентиляционных отверстий
приборной панели из-за того, что
воздуховод в передних дверях
длиннее.
OBH048093L
Page 207 of 468

4119
Характеристики автомобиля

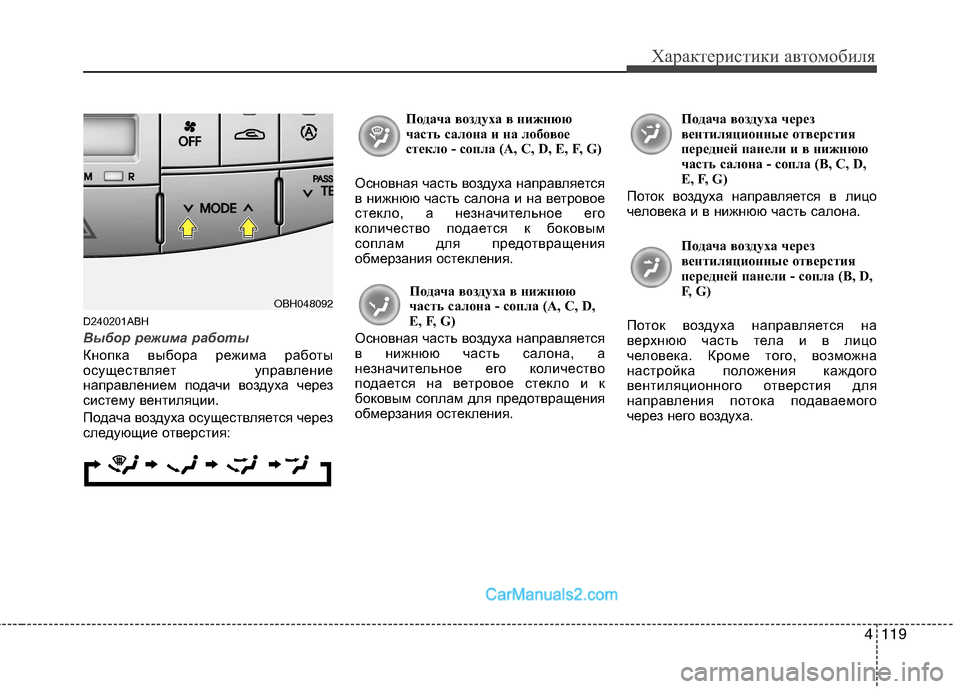

D240201ABH
Выбор режима работы
Кнопка выбора режима работы
осуществляет управление
направлением подачи воздуха через
систему вентиляции.
Подача воздуха осуществляется через
следующие отверстия:Подача воздуха в нижнюю
часть салона и на лобовое
стекло - сопла (A, C, D, E, F, G)
Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления. Подача воздуха в нижнюю
часть салона - сопла (A, C, D,
E, F, G)
Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления. Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона - сопла (B, С, D,
Е, F, G)
Поток воздуха направляется в лицо
человека и в нижнюю часть салона.
Подача воздуха через
вентиляционные отверстия
передней панели - сопла (B, D,
F, G )
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
OBH048092
Page 208 of 468

Характеристики автомобиля
120
4

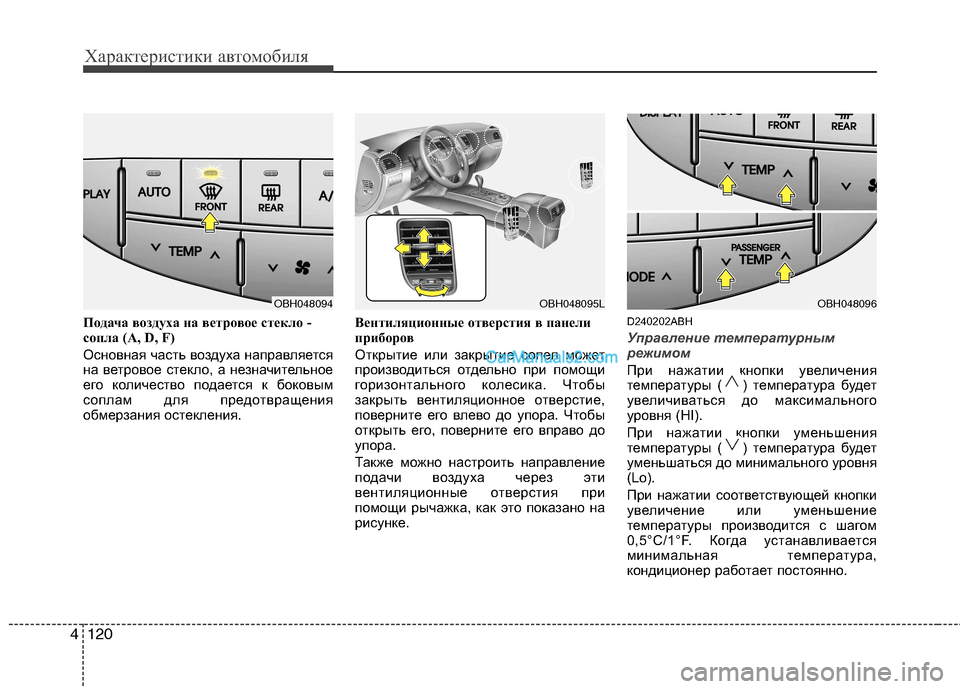

Подача воздуха на ветровое стекло -
сопла (А, D, F)
Основная часть воздуха направляется
на ветровое стекло, а незначительное
его количество подается к боковым
соплам для предотвращения
обмерзания остекления. Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика. Чтобы
закрыть вентиляционное отверстие,
поверните его влево до упора. Чтобы
открыть его, поверните его вправо до
упора.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.D240202ABH
Управление температурным
режимом
При нажатии кнопки увеличения
температуры ( ) температура будет
увеличиваться до максимального
уровня (HI).
При нажатии кнопки уменьшения
температуры ( ) температура будет
уменьшаться до минимального уровня
(Lo).
При нажатии соответствующей кнопки
увеличение или уменьшение
температуры производится с шагом
0,5°C/1°F. Когда устанавливается
минимальная температура,
кондиционер работает постоянно.
OBH048094OBH048095LOBH048096
Page 209 of 468

4121
Характеристики автомобиля
Раздельное регулирование
температуры на сторонах водителя и
пассажира
1. Нажмите кнопку DUAL дляраздельного регулирования
температуры на сторонах водителя
и пассажира. Переключение в
двухтемпературный режим
регулирования также автоматически
производится при нажатии правой
кнопки регулирования температуры.
2. Нажмите левую кнопку регулирования температуры для
регулирования температуры на
стороне водителя.
Нажмите правую кнопку
регулирования температуры для
регулирования температуры на
стороне пассажира. Когда на стороне водителя
устанавливается максимальная (HI)
или минимальная (Lo) температура
для работы в режиме максимального
обогрева или охлаждения,
двухтемпературный режим
регулирования деактивируется.
Единообразное регулирование
температуры на сторонах водителя и
пассажира
1. Нажмите кнопку DUAL еще раз,
чтобы деактивировать
двухтемпературный режим
регулирования. В этом случае
температура на стороне пассажира
будет устанавливаться равной
температуре на стороне водителя.
2. Нажмите левую кнопку регулирования температуры.
Температура на сторонах водителя
и пассажира будет регулироваться
единообразно. Изменение шкалы измерения
температур
В случае разрядки или отключения
аккумуляторной батареи дисплей
установки температуры воздуха
переключится на шкалу Цельсия.
Это является нормальным. Для
выбора шкалы измерения
температуры (Цельсия или
Фаренгейта) необходимо совершить
следующие действия:
Удерживая в нажатом положении
кнопку MODE, нажмите на кнопку
DUAL и держите ее в таком положении
в течение не менее 3 секунд.
Произойдет переключение дисплея со
шкалы Цельсия на шкалу Фаренгейта
или со шкалы Фаренгейта на шкалу
Цельсия.
OBH048097
Page 210 of 468

Характеристики автомобиля
122
4
D240203AEN

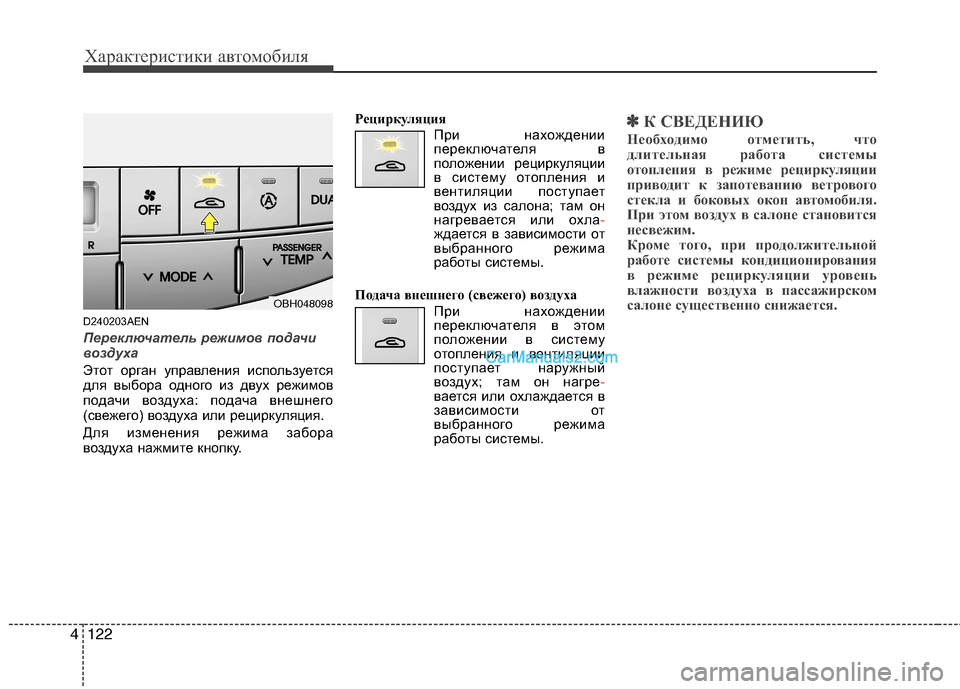

Переключатель режимов подачи
воздуха
Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку. Рециркуляция
При нахождениипереключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или охла
-ждается в зависимости от
выбранного режима
работы системы.
Подача внешнего (свежего) воздуха При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагре
-вается или охлаждается в
зависимости от
выбранного режима
работы системы.
✽✽К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
OBH048098
