Hyundai Genesis 2012 Инструкция по эксплуатации (in Russian)

4131
Характеристики автомобиля

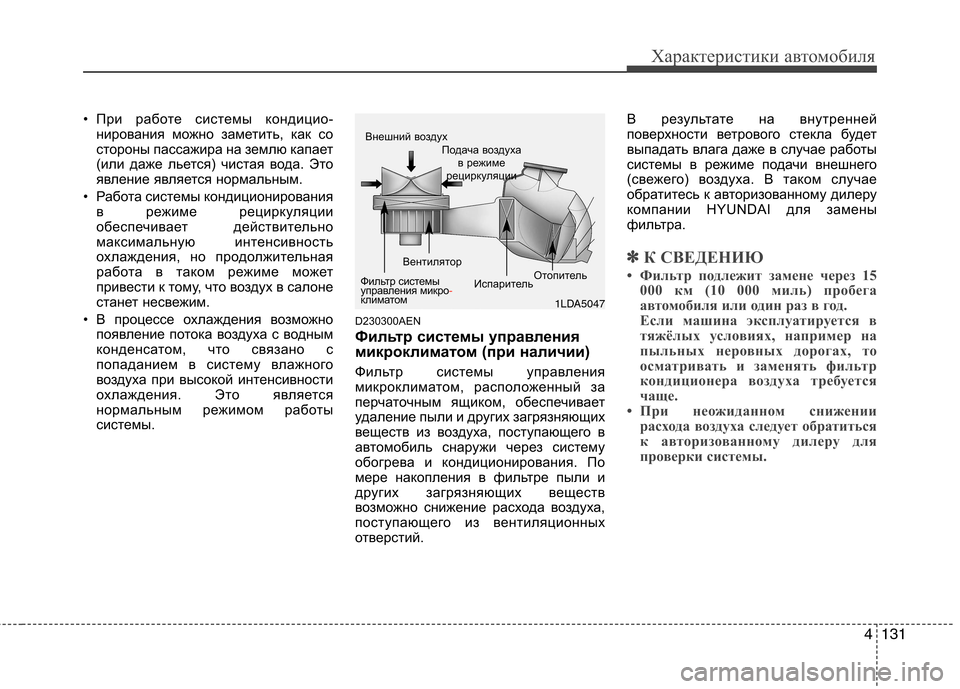

• При работе системы кондицио-нирования можно заметить, как со
стороны пассажира на землю капает
(или даже льется) чистая вода. Это
явление является нормальным.
• Работа системы кондиционирования в режиме рециркуляции
обеспечивает действительно
максимальную интенсивность
охлаждения, но продолжительная
работа в таком режиме может
привести к тому, что воздух в салоне
станет несвежим.
• В процессе охлаждения возможно появление потока воздуха с водным
конденсатом, что связано с
попаданием в систему влажного
воздуха при высокой интенсивности
охлаждения. Это является
нормальным режимом работы
системы. D230300AEN
Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий. В результате на внутренней
поверхности ветрового стекла будет
выпадать влага даже в случае работы
системы в режиме подачи внешнего
(свежего) воздуха. В таком случае
обратитесь к авторизованному дилеру
компании HYUNDAI для замены
фильтра.
✽✽
К СВЕДЕНИЮ
• Фильтр подлежит замене через 15 000 км (10 000 миль) пробега
автомобиля или один раз в год.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• При неожиданном снижении
расхода воздуха следует обратиться
к авторизованному дилеру для
проверки системы.
1LDA5047
Внешний воздух
Подача воздухав режиме
рециркуляции
Фильтр системы
управления микро-климатом Вентилятор
ИспарительОтопитель

Характеристики автомобиля
132
4
D230400AEN

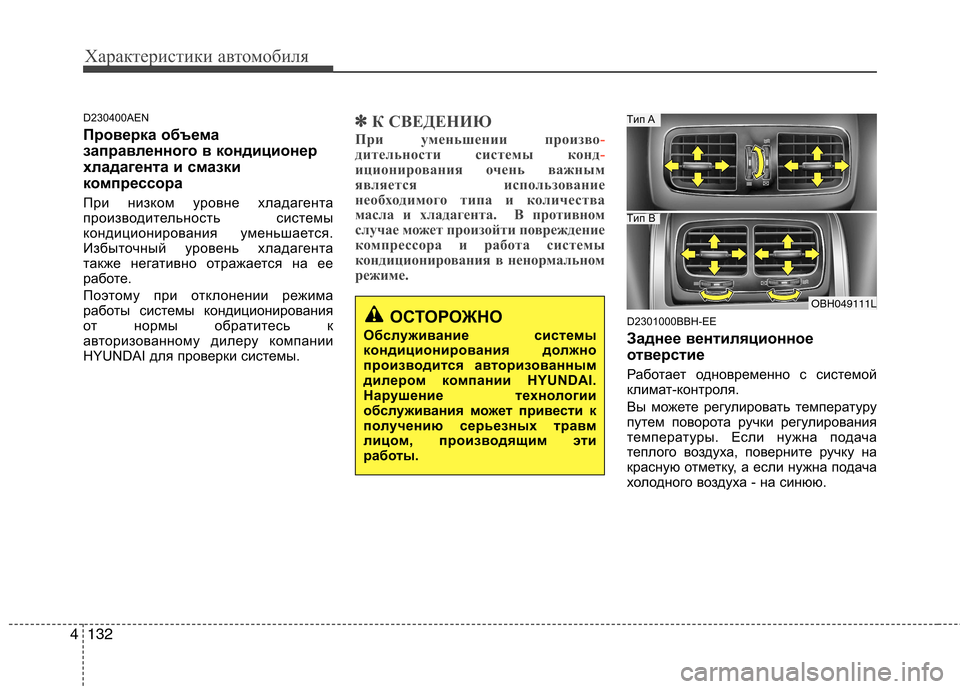

Проверка объема
заправленного в кондиционер
хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента
также негативно отражается на ее
работе.
Поэтому при отклонении режима
работы системы кондиционирования
от нормы обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки системы.✽✽
К СВЕДЕНИЮ
При уменьшении произво
-дительности системы конд-иционирования очень важным
является использование
необходимого типа и количества
масла и хладагента. В противном
случае может произойти повреждение
компрессора и работа системы
кондиционирования в ненормальном
режиме.
D2301000BBH-EE
Заднее вентиляционное
отверстие
Работает одновременно с системой
климат-контроля.
Вы можете регулировать температуру
путем поворота ручки регулирования
температуры. Если нужна подача
теплого воздуха, поверните ручку на
красную отметку, а если нужна подача
холодного воздуха - на синюю.ОСТОРОЖНО
Обслуживание системы
кондиционирования должно
производится авторизованным
дилером компании HYUNDAI.
Нарушение технологии
обслуживания может привести к
получению серьезных травм
лицом, производящим эти
работы.OBH049111L
Tип B
Tип A

4133
Характеристики автомобиля

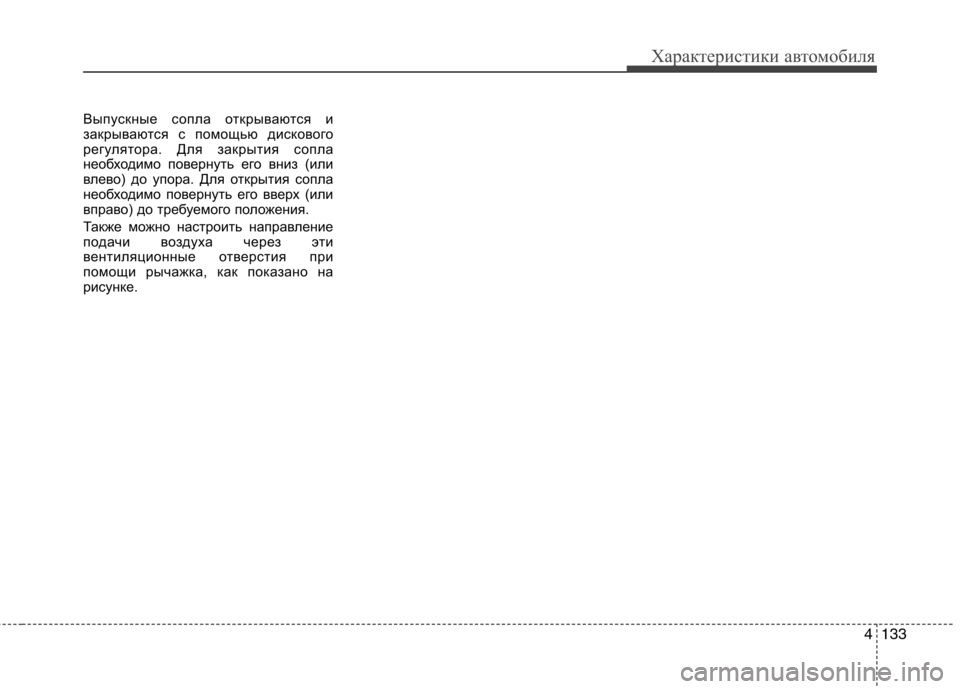

Выпускные сопла открываются и
закрываются с помощью дискового
регулятора. Для закрытия сопла
необходимо повернуть его вниз (или
влево) до упора. Для открытия сопла
необходимо повернуть его вверх (или
вправо) до требуемого положения.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как показано на
рисунке.

Характеристики автомобиля
134
4
D250000AEN

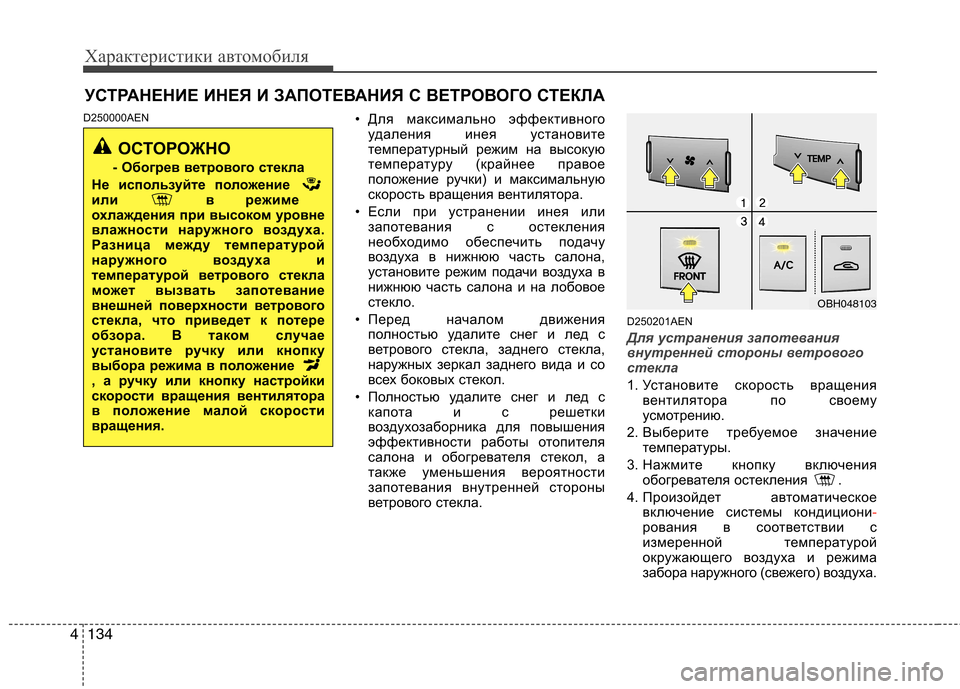

• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. D250201AEN
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите скорость вращения
вентилятора по своему
усмотрению.
2. Выберите требуемое значение температуры.
3. Нажмите кнопку включения обогревателя остекления .
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
забора наружного (свежего) воздуха.
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
ОСТОРОЖНО
- Обогрев ветрового стекла
Не используйте по ложение
или в режиме
охлаждения при высоком уровне
влажности наружного воздуха.
Разница между температурой
наружного воздуха и
температурой ветрового стекла
может вызвать запотевание
внешней поверхности ветрового
стекла, что приведет к потере
обзора. В таком случае
установите ручку или кнопку
выбора режима в по ложение
, а ручку или кнопку настройки
скорости вращения вентилятора
в положение малой скорости
вращения.
OBH048103

4135
Характеристики автомобиля
Если автоматического включения
системы кондиционирования и
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку. При выборе
данного положения произойдет
переключение скорости вращения
вентилятора с низкой на высокую.D250202AEN
Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальную скоростьвращения вентилятора (крайнее
правое положение ручки управления).
2. Установите максимальное значение температуры.
3. Нажмите кнопку включения обогревателя остекления ( ).
4. Произойдет автоматическое включение системы кондициони
-рования в соответствии с
измеренной температурой
окружающего воздуха и режима
подачи наружного (свежего) воздуха. При выборе данного положения
произойдет переключение скорости
вращения вентилятора с низкой на
высокую.
OBH048104

Характеристики автомобиля
136
4
D250300AUN

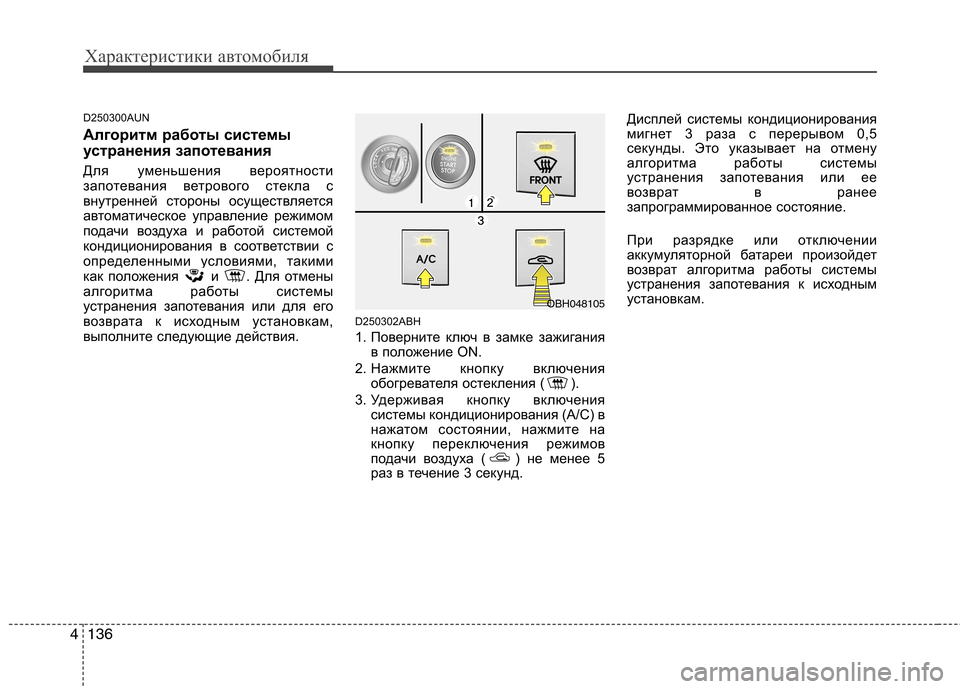

Алгоритм работы системы
устранения запотевания
Для уменьшения вероятности
запотевания ветрового стекла с
внутренней стороны осуществляется
автоматическое управление режимом
подачи воздуха и работой системой
кондиционирования в соответствии с
определенными условиями, такими
как положения и . Для отмены
алгоритма работы системы
устранения запотевания или для его
возврата к исходным установкам,
выполните следующие действия. D250302ABH
1. Поверните ключ в замке зажигания
в положение ON.
2. Нажмите кнопку включения обогревателя остекления ( ).
3. Удерживая кнопку включения системы кондиционирования (А/С) в
нажатом состоянии, нажмите на
кнопку переключения режимов
подачи воздуха ( ) не менее 5
раз в течение 3 секунд. Дисплей системы кондиционирования
мигнет 3 раза с перерывом 0,5
секунды. Это указывает на отмену
алгоритма работы системы
устранения запотевания или ее
возврат в ранее
запрограммированное состояние.
При разрядке или отключении
аккумуляторной батареи произойдет
возврат алгоритма работы системы
устранения запотевания к исходным
установкам.
OBH048105

4137
Характеристики автомобиля
D250305ABH

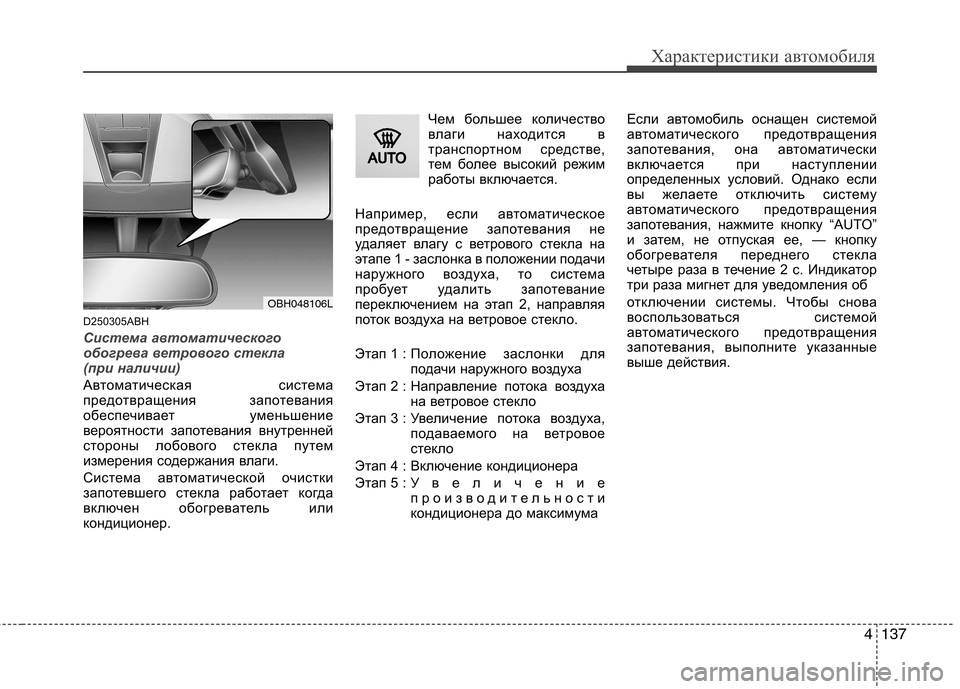

Система автоматического
обогрева ветрового стекла
(при наличии)
Автоматическая система
предотвращения запотевания
обеспечивает уменьшение
вероятности запотевания внутренней
стороны лобового стекла путем
измерения содержания влаги.
Система автоматической очистки
запотевшего стекла работает когда
включен обогреватель или
кондиционер.Чем большее количество
влаги находится в
транспортном средстве,
тем более высокий режим
работы включается.
Например, если автоматическое
предотвращение запотевания не
удаляет влагу с ветрового стекла на
этапе 1 - заслонка в положении подачи
наружного воздуха, то система
пробует удалить запотевание
переключением на этап 2, направляя
поток воздуха на ветровое стекло.
Этап 1 : Положение заслонки для подачи наружного воздуха
Этап 2 : Направление потока воздуха на ветровое стекло
Этап 3 : Увеличение потока воздуха, подаваемого на ветровое
стекло
Этап 4 : Включение кондиционера
Этап 5 : Увеличение производительности
кондиционера до максимума Если автомобиль оснащен системой
автоматического предотвращения
запотевания, она автоматически
включается при наступлении
определенных условий. Однако если
вы желаете отключить систему
автоматического предотвращения
запотевания, нажмите кнопку “AUTO”
и затем, не отпуская ее, — кнопку
обогревателя переднего стекла
четыре раза в течение 2 с. Индикатор
три раза мигнет для уведомления об
отключении системы. Чтобы снова
воспользоваться системой
автоматического предотвращения
запотевания, выполните указанные
выше действия.
OBH048106L

Характеристики автомобиля
138
4
✽✽
К СВЕДЕНИЮ
• Если во время работы автоматической системы
предотвращения запотевания
производится выключение
кондиционера, или вручную
выбирается режим рециркуляции
воздуха, контрольная лампа
автоматической системы
предотвращения запотевания
мигает 3 раза для оповещения об
отмене данной операции ручного
управления, поскольку
безопасность путем обеспечения
четкого обзора имеет
первостепенное значение.
• Если во время работы автоматической системы
предотвращения запотевания на
ступени 1 (подача наружного
воздуха) включается система
управления качеством подаваемого
воздуха (AQS), в случае
загрязненности наружного воздуха
устанавливается режим
рециркуляции воздуха.ВНИМАНИЕ
Не снимайте крышку датчика,
расположенную в верхней части
лобового стекла со стороны
пассажира.
Это может привести к
повреждению элементов
системы, на которое не будет
распространяться действие
гарантии.

4139
Характеристики автомобиля
D270000AUN

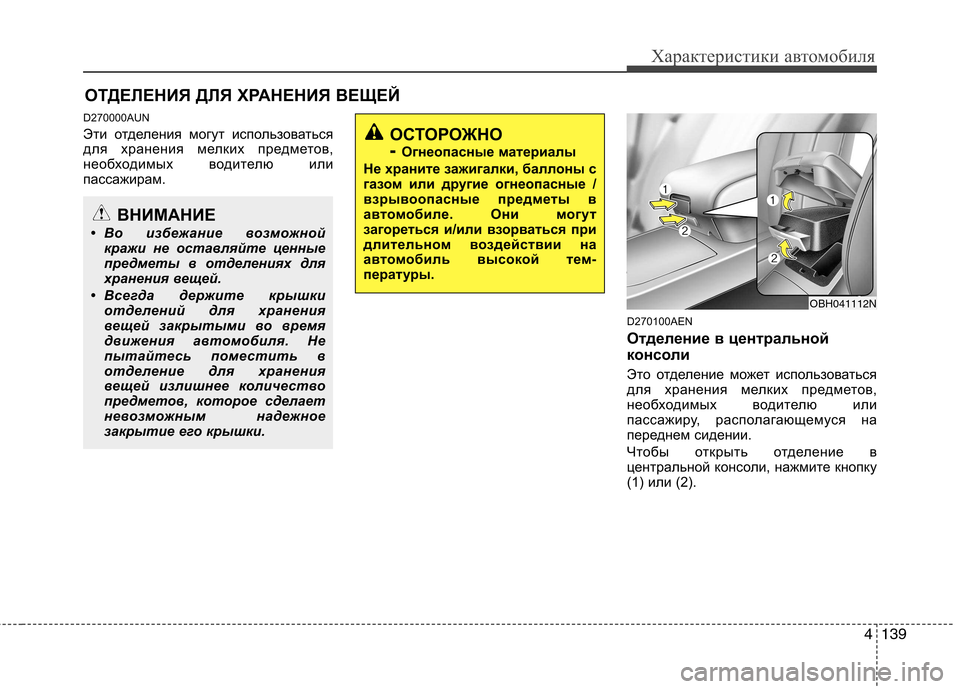

Эти отделения могут использоваться
для хранения мелких предметов,
необходимых водителю или
пассажирам.D270100AEN
Отделение в центральной
консоли
Это отделение может использоваться
для хранения мелких предметов,
необходимых водителю или
пассажиру, располагающемуся на
переднем сидении.
Чтобы открыть отделение в
центральной консоли, нажмите кнопку
(1) или (2).
ОТДЕЛЕНИЯ ДЛЯ ХРАНЕНИЯ ВЕЩЕЙ
ОСТОРОЖНО
- Огнеопасные материалы
Не храните зажигалки, баллоны с
газом или другие огнеопасные /
взрывоопасные предметы в
автом обиле. Они могут
загореться и/или взорваться при
длительном воздействии на
автом обиль высокой тем-
пературы.
ВНИМАНИЕ
• Во избежание возможной кражи не оставляйте ценные
предметы в отделениях для
хранения вещей.
• Всегда держите крышки отделений для хранения
вещей закрытыми во время
движения автомобиля. Не
пытайтесь поместить в
отделение для хранения
вещей излишнее количество
предметов, которое сделает
невозможным надежное
закрытие его крышки.
OBH041112N

Характеристики автомобиля
140
4
D270200ABH

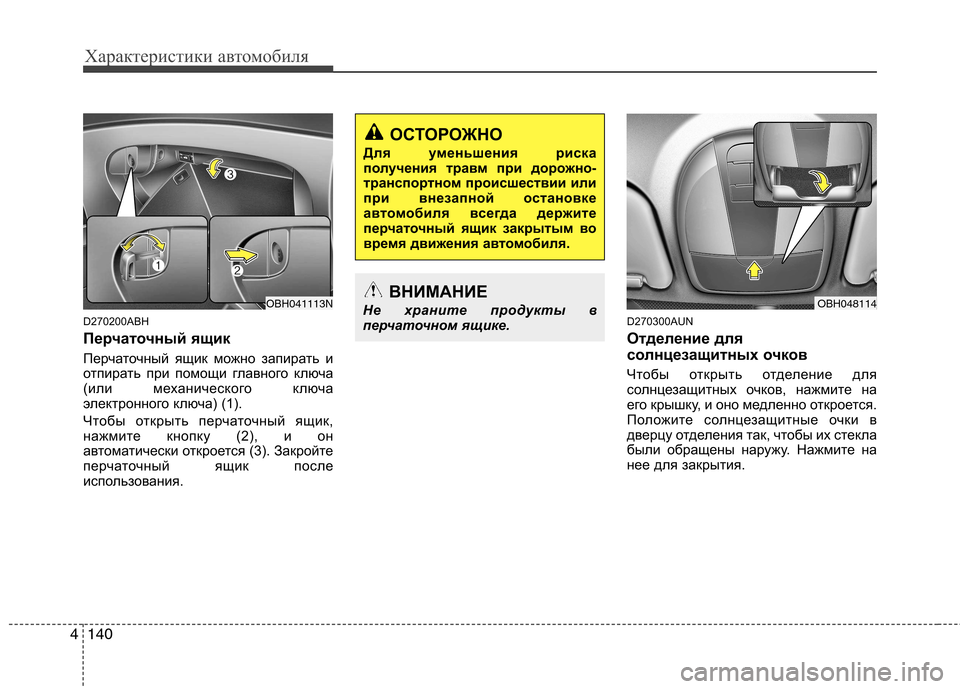

Перчаточный ящик
Перчаточный ящик можно запирать и
отпирать при помощи главного ключа
(или механического ключа
электронного ключа) (1).
Чтобы открыть перчаточный ящик,
нажмите кнопку (2), и он
автоматически откроется (3). Закройте
перчаточный ящик после
использования. D270300AUN
Отделение для
солнцезащитных очков
Чтобы открыть отделение для
солнцезащитных очков, нажмите на
его крышку, и оно медленно откроется.
Положите солнцезащитные очки в
дверцу отделения так, чтобы их стекла
были обращены наружу. Нажмите на
нее для закрытия.
ОСТОРОЖНО
Для уменьшения риска
получения травм при дорожно-
транспортном происшествии или
при внезапной остановке
автом обиля всегда держите
перчаточный ящик закрытым во
время движения а втомобиля.
OBH041113NOBH048114ВНИМАНИЕ
Не храните продукты в
перчаточном ящике.
