Ausstattung Ihres Fahrzeugs
D210300ABH

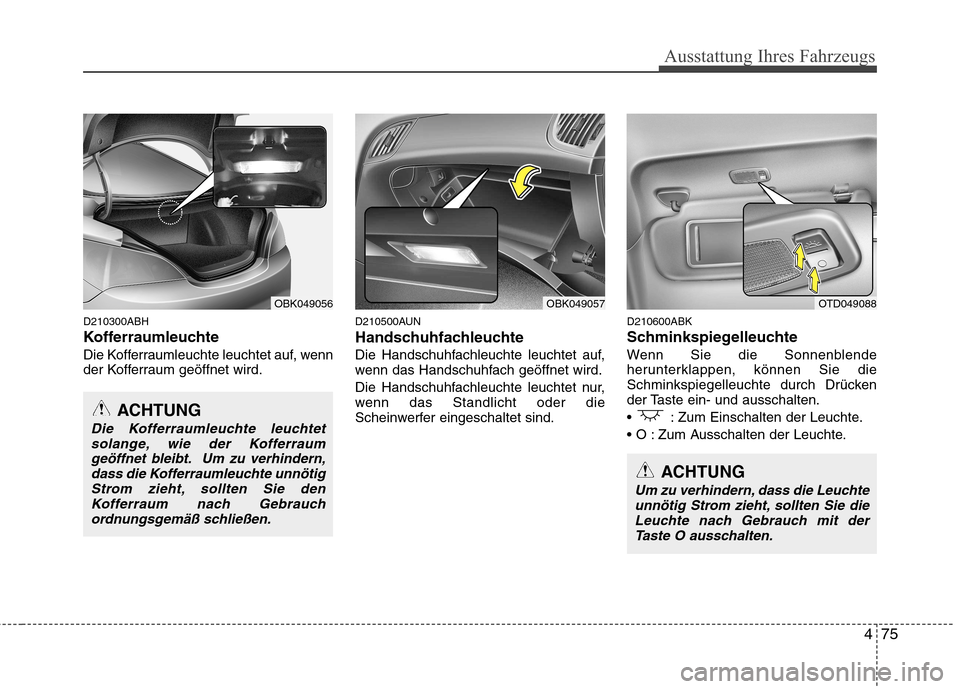

Kofferraumleuchte
Die Kofferraumleuchte leuchtet auf, wenn
der Kofferraum geöffnet wird.D210500AUN
Handschuhfachleuchte
Die Handschuhfachleuchte leuchtet auf,
wenn das Handschuhfach geöffnet wird.
Die Handschuhfachleuchte leuchtet nur,
wenn das Standlicht oder die
Scheinwerfer eingeschaltet sind.D210600ABK
Schminkspiegelleuchte
Wenn Sie die Sonnenblende
herunterklappen, können Sie die
Schminkspiegelleuchte durch Drücken
der Taste ein- und ausschalten.
: Zum Einschalten der Leuchte.
Zum Ausschalten der Leuchte.
OBK049056OBK049057OTD049088
ACHTUNG
Um zu verhindern, dass die Leuchte
unnötig Strom zieht, sollten Sie dieLeuchte nach Gebrauch mit der Taste O ausschalten.
ACHTUNG
Die Kofferraumleuchte leuchtet solange, wie der Kofferraumgeöffnet bleibt. Um zu verhindern,dass die Kofferraumleuchte unnötig
Strom zieht, sollten Sie denKofferraum nach Gebrauch ordnungsgemäß schließen.

Ausstattung Ihres Fahrzeugs
76
4
SCHEIBENHEIZUNG
D220000AUN
✽✽ ANMERKUNG
Um die Windschutzscheibe zu
entfrosten und beschlagfrei zu halten,
siehe "Windschutzscheibe entfrosten
und beschlagfrei halten" in diesem
Kapitel.
D220100AEN
Heckscheibenheizung
Die Heckscheibenheizung erwärmt bei
laufendem Motor die Heckscheibe, um
Raureif, Nebelniederschlag und dünnes
Eis von der Scheibe zu entfernen. Um die Heckscheibenheizung einzu
-schalten, drücken Sie die entsprechende
Taste in der Mittelkonsole. Die Kon-trollleuchte im Schalter der Heckschei-benheizung leuchtet bei eingeschalteter
Heckscheibenheizung auf.
Wenn die Heckscheibe mit einer dicken
Schneeschicht bedeckt ist, fegen sie erst
den Schnee von der Heckscheibe, bevor
Sie die Heckscheibenheizung einschalten.
Die Heckscheibenheizung schaltet sich
nach ca. 20 Minuten selbsttätig ab oder sie
wird beim Ausschalten der Zündung
abgeschaltet. Um die Heckscheiben
-heizung abzuschalten, drücken Sie den
Schalter der Heckscheibenheizung
nochmals. D220101AEN
Außenspiegelheizung
(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Außenspiegelheizung ausgestattet ist,
wird diese gleichzeitig mit der
Heckscheibenheizung eingeschaltet. D220200AEN
Windschutzscheibenheizung (ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer Windschutzscheibenheizung
ausgestattet ist, wird diese gleichzeitig
mit der Heckscheibenheizungeingeschaltet.
ACHTUNG
Um Beschädigungen der Heizfäden
auf der Innenseite der Heckscheibe zu vermeiden, die Heckscheibe innennicht mit scharfen Gegenständenoder Glasreiniger, welcher Scheuer
-mittel enthält, reinigen.
OBK049100
OBK049059
Ausführung B
Ausführung A

477
Ausstattung Ihres Fahrzeugs

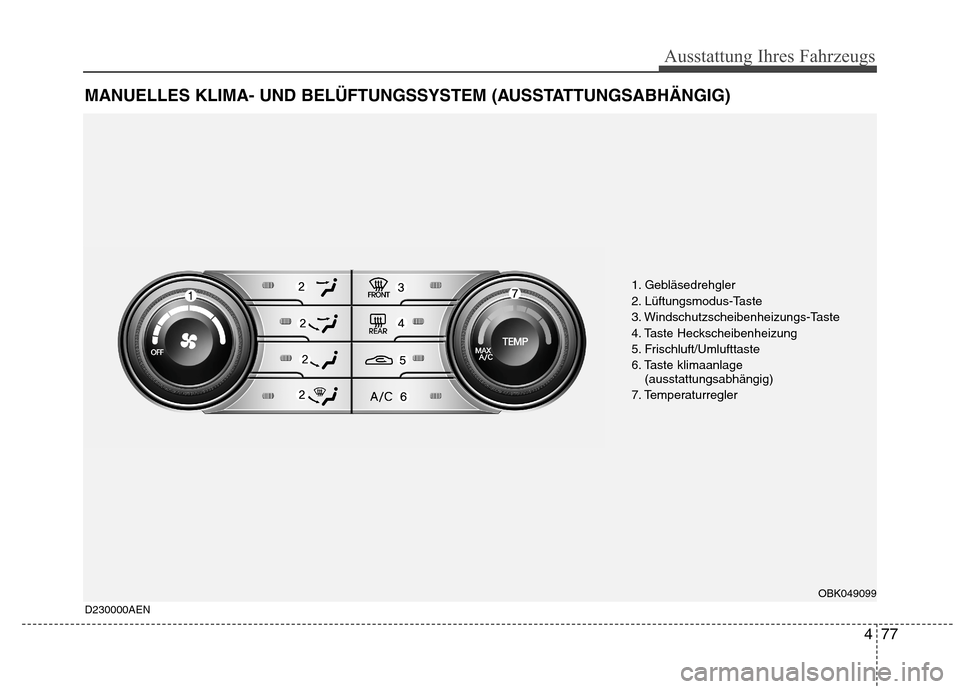

MANUELLES KLIMA- UND BELÜFTUNGSSYSTEM (AUSSTATTUNGSABHÄNGIG)
1. Gebläsedrehgler
2. Lüftungsmodus-Taste
3. Windschutzscheibenheizungs-Taste
4. Taste Heckscheibenheizung
5. Frischluft/Umlufttaste
6. Taste klimaanlage (ausstattungsabhängig)
7. Temperaturregler
D230000AEN
OBK049099

Ausstattung Ihres Fahrzeugs
78
4

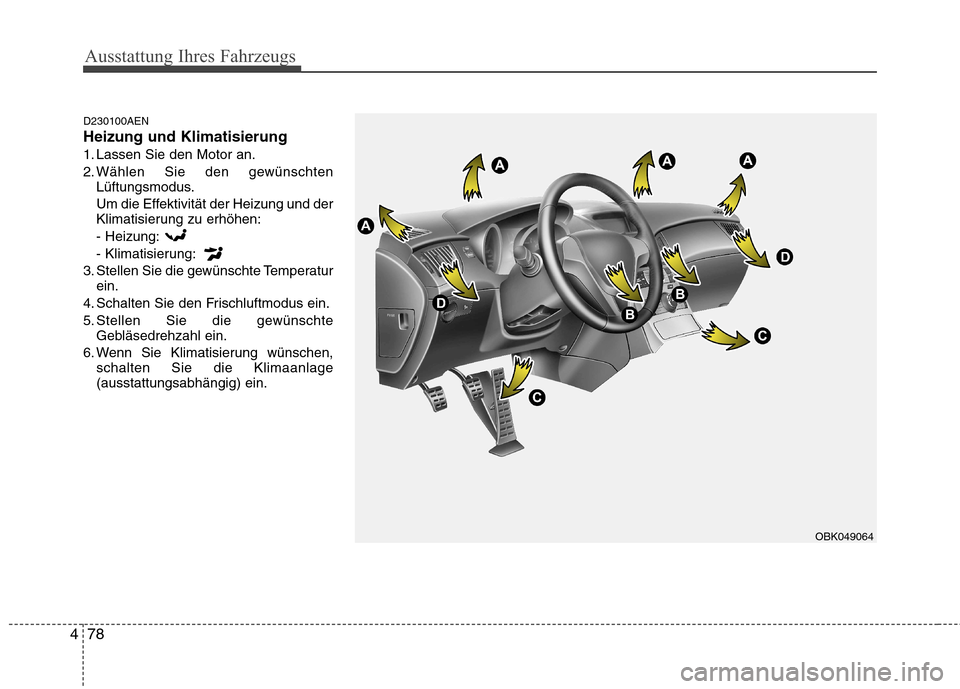

D230100AEN Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen: - Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage (ausstattungsabhängig) ein.
OBK049064

479
Ausstattung Ihres Fahrzeugs
D230100ABK

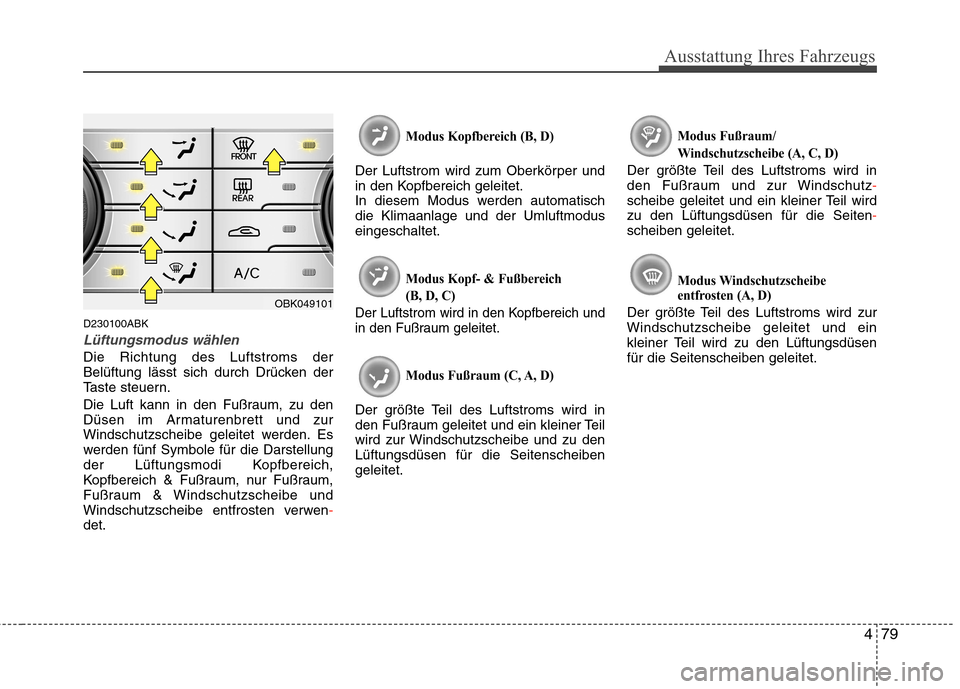

Lüftungsmodus wählen
Die Richtung des Luftstroms der
Belüftung lässt sich durch Drücken der
Taste steuern.
Die Luft kann in den Fußraum, zu den
Düsen im Armaturenbrett und zur
Windschutzscheibe geleitet werden. Es
werden fünf Symbole für die Darstellung
der Lüftungsmodi Kopfbereich,
Kopfbereich & Fußraum, nur Fußraum,
Fußraum & Windschutzscheibe und
Windschutzscheibe entfrosten verwen
-det.
Modus Kopfbereich (B, D)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatischdie Klimaanlage und der Umluftmoduseingeschaltet.
Modus Kopf- & Fußbereich
(B, D, C)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (C, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
Modus Fußraum/
Windschutzscheibe (A, C, D)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A, D)
Der größte Teil des Luftstroms wird zurWindschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet.OBK049101

Ausstattung Ihres Fahrzeugs
80
4

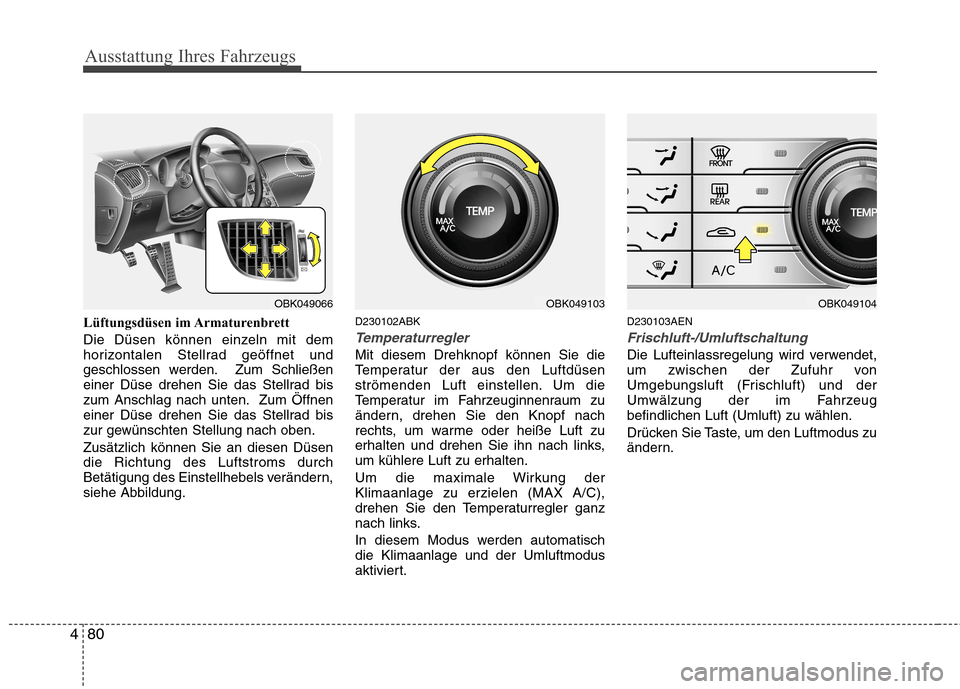

Lüftungsdüsen im Armaturenbrett
Die Düsen können einzeln mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Zum Schließen
einer Düse drehen Sie das Stellrad bis
zum Anschlag nach unten. Zum Öffnen
einer Düse drehen Sie das Stellrad bis
zur gewünschten Stellung nach oben. Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung. D230102ABK
Temperaturregler
Mit diesem Drehknopf können Sie die
Temperatur der aus den Luftdüsen
strömenden Luft einstellen. Um die
Temperatur im Fahrzeuginnenraum zu
ändern, drehen Sie den Knopf nach
rechts, um warme oder heiße Luft zu
erhalten und drehen Sie ihn nach links,um kühlere Luft zu erhalten.
Um die maximale Wirkung der Klimaanlage zu erzielen (MAX A/C),
drehen Sie den Temperaturregler ganz
nach links.
In diesem Modus werden automatisch die Klimaanlage und der Umluftmodus
aktiviert.D230103AEN
Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeugbefindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.
OBK049103OBK049066OBK049104

481
Ausstattung Ihres Fahrzeugs

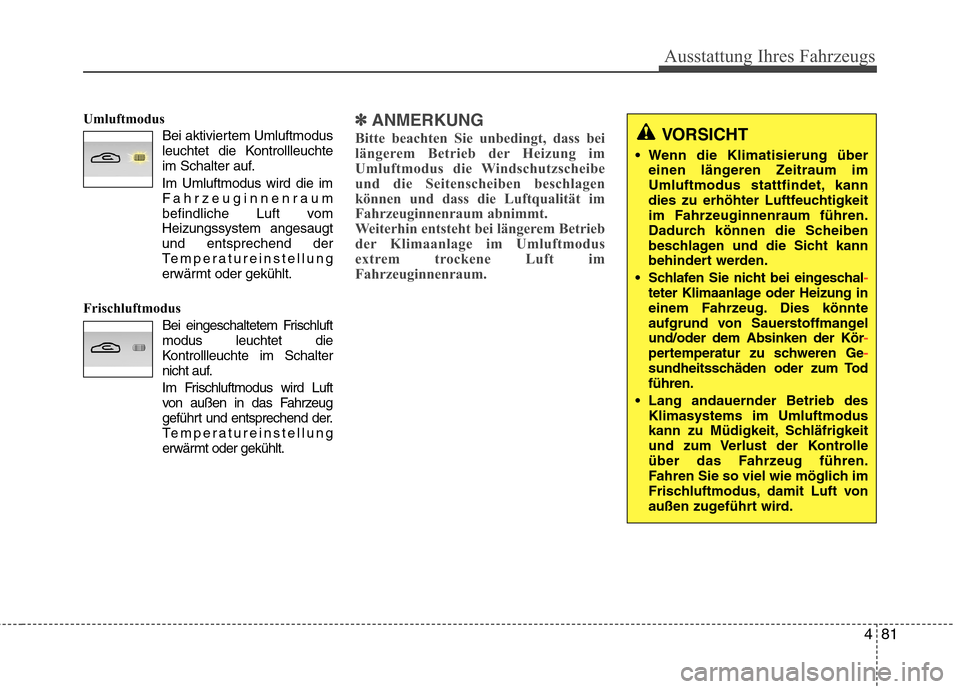

UmluftmodusBei aktiviertem Umluftmodus
leuchtet die Kontrollleuchte
im Schalter auf.
Im Umluftmodus wird die im Fahrzeuginnenraum
befindliche Luft vom
Heizungssystem angesaugtund entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Bei eingeschaltetem Frischluftmodus leuchtet die
Kontrollleuchte im Schalter
nicht auf.
Im Frischluftmodus wird Luft
von außen in das Fahrzeug
geführt und entsprechend der.
Temperatureinstellung
erwärmt oder gekühlt.✽✽ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb der Heizung im
Umluftmodus die Windschutzscheibe
und die Seitenscheiben beschlagen
können und dass die Luftqualität im
Fahrzeuginnenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum.VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschal
-teter Klimaanlage oder Heizung in
einem Fahrzeug. Dies könnte
aufgrund von Sauerstoffmangelund/oder dem Absinken der Kör
-pertemperatur zu schweren Ge-sundheitsschäden oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.

Ausstattung Ihres Fahrzeugs
82
4
D230104AEN

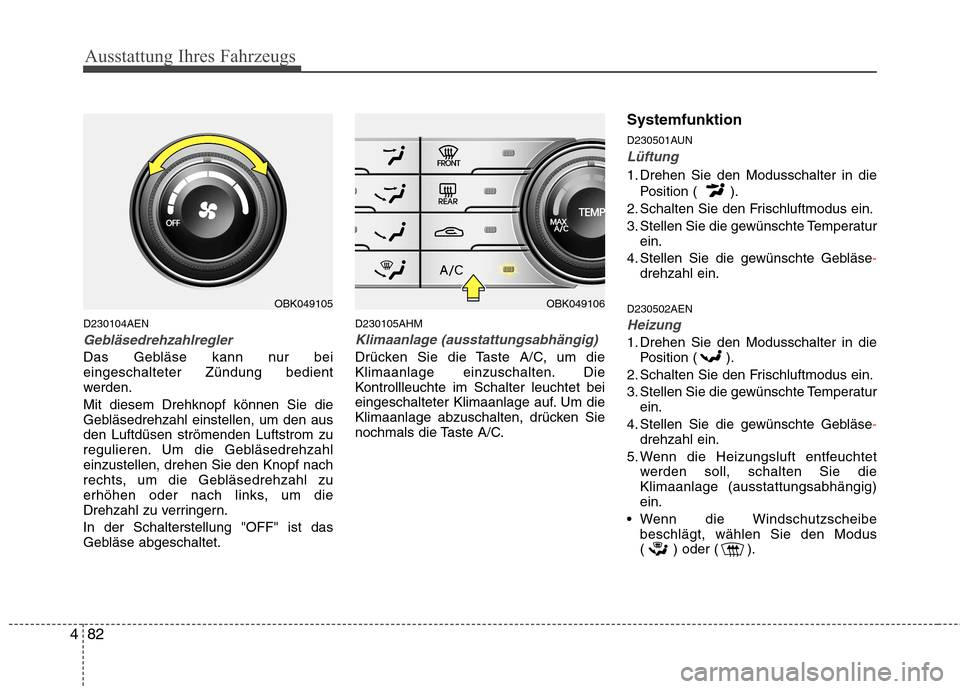

Gebläsedrehzahlregler
Das Gebläse kann nur bei eingeschalteter Zündung bedient
werden. Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den ausden Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahleinzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern. In der Schalterstellung "OFF" ist das
Gebläse abgeschaltet. D230105AHM
Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C.Systemfunktion
D230501AUN
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
D230502AEN
Heizung
1. Drehen Sie den Modusschalter in die Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OBK049105OBK049106

483
Ausstattung Ihres Fahrzeugs

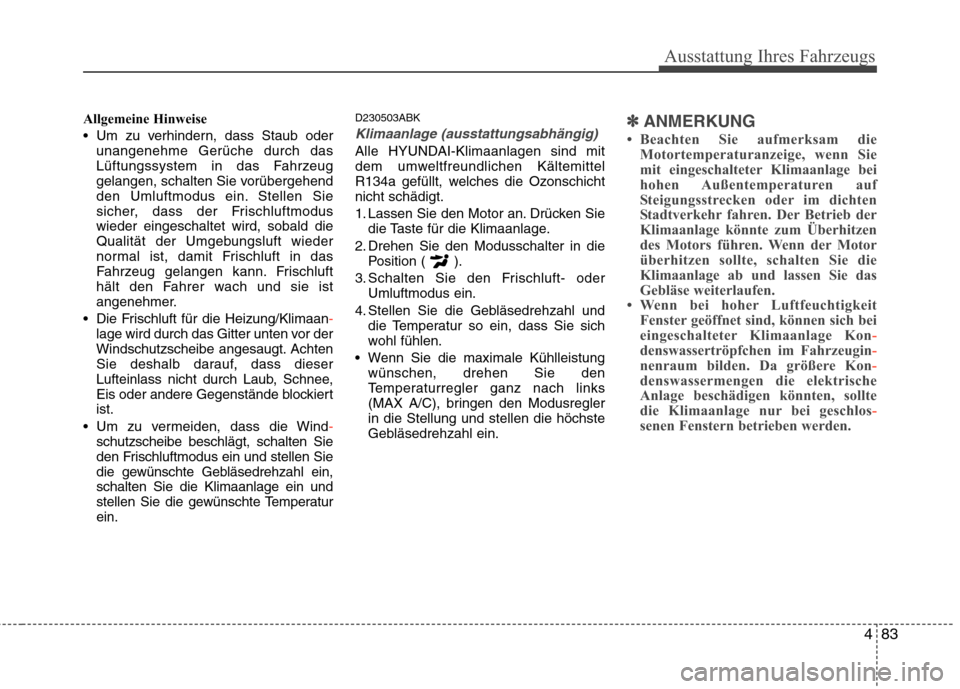

Allgemeine Hinweise
Um zu verhindern, dass Staub oderunangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein. D230503ABK
Klimaanlage (ausstattungsabhängig)
Alle HYUNDAI-Klimaanlagen sind mit
dem umweltfreundlichen Kältemittel
R134a gefüllt, welches die Ozonschichtnicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie
die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler ganz nach links
(MAX A/C), bringen den Modusreglerin die Stellung und stellen die höchste
Gebläsedrehzahl ein.
✽✽ ANMERKUNG
 Beachten Sie aufmerksam die Motortemperaturanzeige, wenn Sie
mit eingeschalteter Klimaanlage bei
hohen Außentemperaturen auf
Steigungsstrecken oder im dichten
Stadtverkehr fahren. Der Betrieb der
Klimaanlage könnte zum Überhitzen
des Motors führen. Wenn der Motor
überhitzen sollte, schalten Sie die
Klimaanlage ab und lassen Sie das
Gebläse weiterlaufen.
 Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können sich bei
eingeschalteter Klimaanlage Kon
-denswassertröpfchen im Fahrzeugin-nenraum bilden. Da größere Kon-denswassermengen die elektrische
Anlage beschädigen könnten, sollte
die Klimaanlage nur bei geschlos
-senen Fenstern betrieben werden.

Ausstattung Ihres Fahrzeugs
84
4

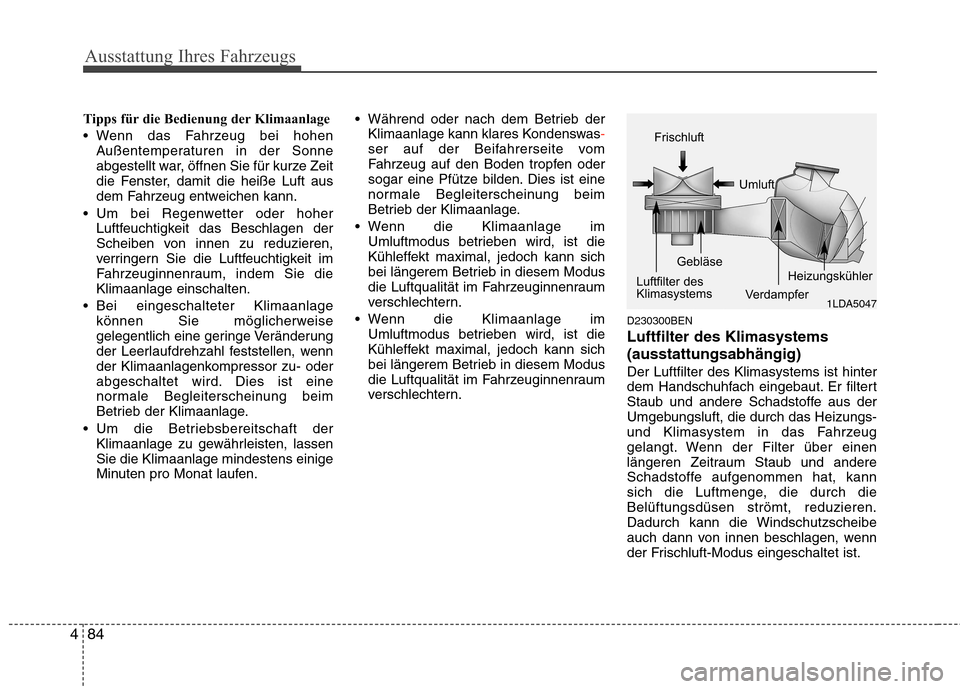

Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen. Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. D230300BEN Luftfilter des Klimasystems(ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des
Klimasystems VerdampferHeizungskühler
