Hyundai Genesis Coupe 2013 Handleiding (in Dutch)

355
Veiligheidsysteem van uw auto

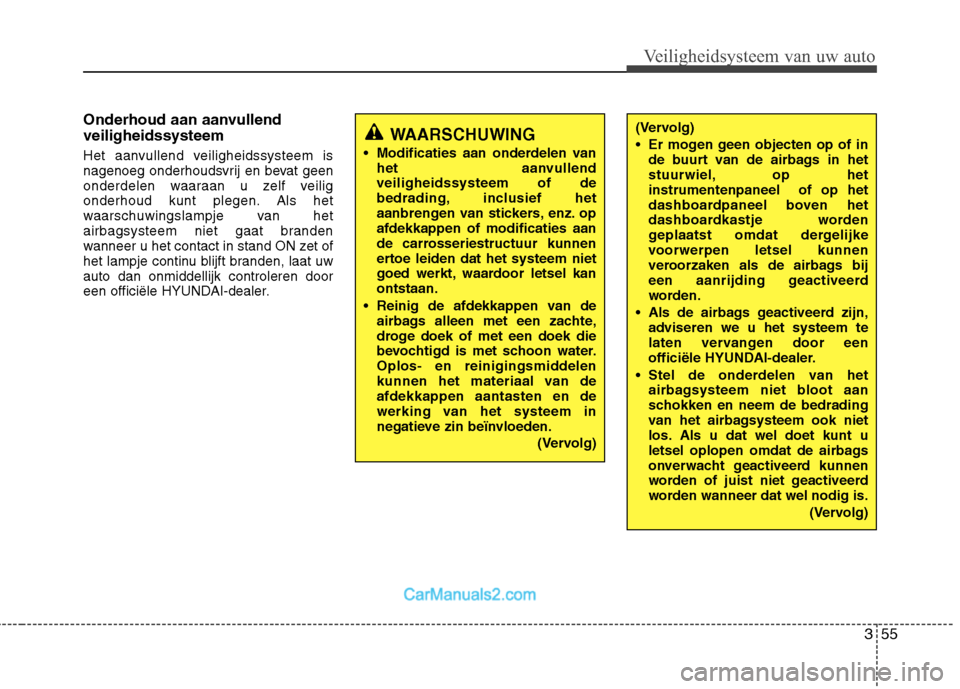

Onderhoud aan aanvullend veiligheidssysteem
Het aanvullend veiligheidssysteem is
nagenoeg onderhoudsvrij en bevat geen
onderdelen waaraan u zelf veilig
onderhoud kunt plegen. Als het
waarschuwingslampje van het
airbagsysteem niet gaat branden
wanneer u het contact in stand ON zet of
het lampje continu blijft branden, laat uwauto dan onmiddellijk controleren door
een officiële HYUNDAI-dealer.
WAARSCHUWING
Modificaties aan onderdelen van het aanvullend veiligheidssysteem of de
bedrading, inclusief het
aanbrengen van stickers, enz. opafdekkappen of modificaties aan
de carrosseriestructuur kunnen
ertoe leiden dat het systeem niet
goed werkt, waardoor letsel kanontstaan.
Reinig de afdekkappen van de airbags alleen met een zachte,
droge doek of met een doek die
bevochtigd is met schoon water.
Oplos- en reinigingsmiddelen
kunnen het materiaal van deafdekkappen aantasten en de
werking van het systeem in
negatieve zin beïnvloeden.
(Vervolg)(Vervolg)
Er mogen geen objecten op of inde buurt van de airbags in het
stuurwiel, op hetinstrumentenpaneel of op het
dashboardpaneel boven het
dashboardkastje worden
geplaatst omdat dergelijke
voorwerpen letsel kunnen
veroorzaken als de airbags bij
een aanrijding geactiveerd
worden.
Als de airbags geactiveerd zijn, adviseren we u het systeem te
laten vervangen door een
officiële HYUNDAI-dealer.
Stel de onderdelen van het airbagsysteem niet bloot aan
schokken en neem de bedrading
van het airbagsysteem ook niet
los. Als u dat wel doet kunt u
letsel oplopen omdat de airbags
onverwacht geactiveerd kunnen
worden of juist niet geactiveerd
worden wanneer dat wel nodig is.
(Vervolg)

Veiligheidsysteem van uw auto
56
3

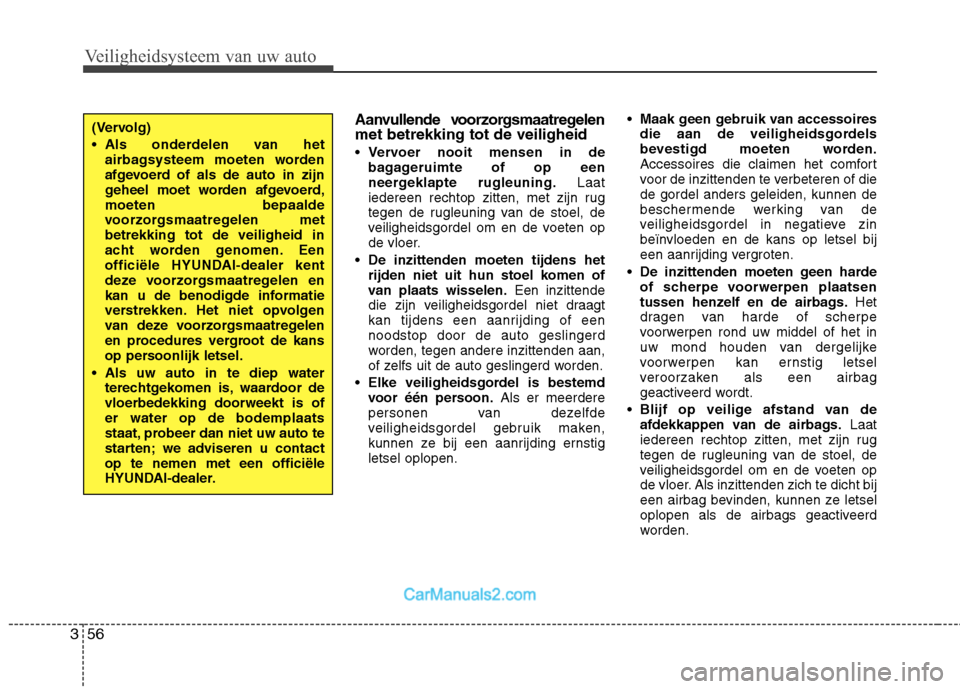

Aanvullende voorzorgsmaatregelen met betrekking tot de veiligheid Vervoer nooit mensen in de
bagageruimte of op een
neergeklapte rugleuning. Laat
iedereen rechtop zitten, met zijn rug
tegen de rugleuning van de stoel, de
veiligheidsgordel om en de voeten op
de vloer.
De inzittenden moeten tijdens het
rijden niet uit hun stoel komen of
van plaats wisselen. Een inzittende
die zijn veiligheidsgordel niet draagt
kan tijdens een aanrijding of eennoodstop door de auto geslingerd
worden, tegen andere inzittenden aan,
of zelfs uit de auto geslingerd worden.
Elke veiligheidsgordel is bestemd
voor één persoon. Als er meerdere
personen van dezelfde
veiligheidsgordel gebruik maken,
kunnen ze bij een aanrijding ernstigletsel oplopen.
Maak geen gebruik van accessoires
die aan de veiligheidsgordels
bevestigd moeten worden.
Accessoires die claimen het comfort
voor de inzittenden te verbeteren of diede gordel anders geleiden, kunnen de
beschermende werking van de
veiligheidsgordel in negatieve zin
beïnvloeden en de kans op letsel bij
een aanrijding vergroten.
De inzittenden moeten geen harde
of scherpe voorwerpen plaatsen
tussen henzelf en de airbags. Het
dragen van harde of scherpe
voorwerpen rond uw middel of het in
uw mond houden van dergelijke
voorwerpen kan ernstig letsel
veroorzaken als een airbag
geactiveerd wordt.
Blijf op veilige afstand van de
afdekkappen van de airbags. Laat
iedereen rechtop zitten, met zijn rug
tegen de rugleuning van de stoel, de
veiligheidsgordel om en de voeten op
de vloer. Als inzittenden zich te dicht bij
een airbag bevinden, kunnen ze letsel
oplopen als de airbags geactiveerd
worden.(Vervolg)
Als onderdelen van het airbagsysteem moeten worden
afgevoerd of als de auto in zijn
geheel moet worden afgevoerd,moeten bepaalde
voorzorgsmaatregelen metbetrekking tot de veiligheid in
acht worden genomen. Een
officiële HYUNDAI-dealer kent
deze voorzorgsmaatregelen en
kan u de benodigde informatie
verstrekken. Het niet opvolgen
van deze voorzorgsmaatregelen
en procedures vergroot de kans
op persoonlijk letsel.
Als uw auto in te diep water terechtgekomen is, waardoor devloerbedekking doorweekt is ofer water op de bodemplaats
staat, probeer dan niet uw auto te
starten; we adviseren u contactop te nemen met een officiële
HYUNDAI-dealer.

357
Veiligheidsysteem van uw auto

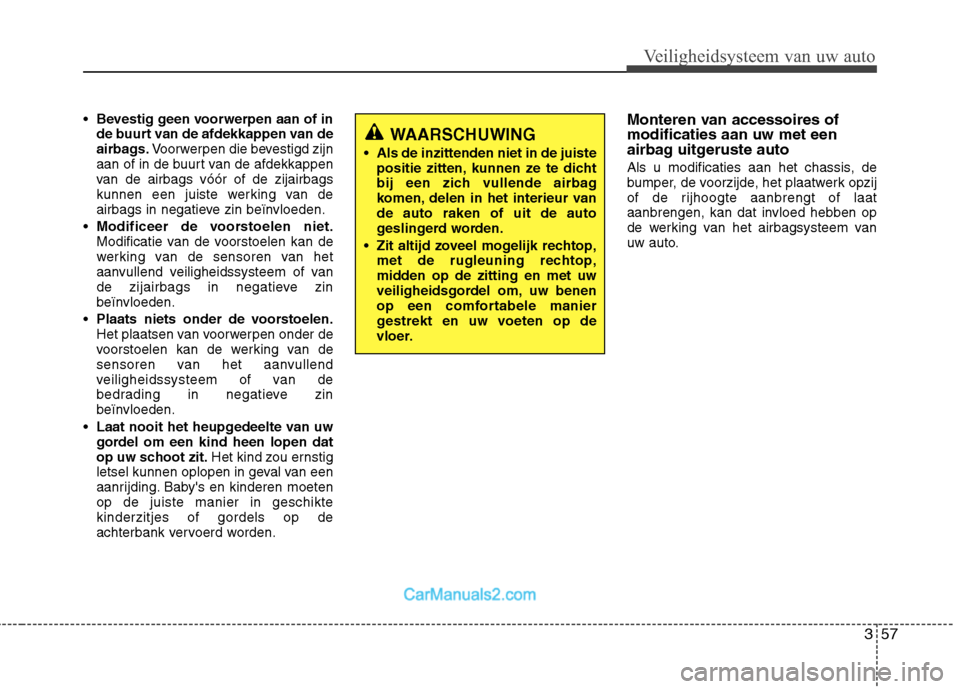

Bevestig geen voorwerpen aan of in
de buurt van de afdekkappen van de
airbags. Voorwerpen die bevestigd zijn
aan of in de buurt van de afdekkappen
van de airbags vóór of de zijairbags
kunnen een juiste werking van de
airbags in negatieve zin beïnvloeden.
Modificeer de voorstoelen niet.
Modificatie van de voorstoelen kan de
werking van de sensoren van het
aanvullend veiligheidssysteem of van
de zijairbags in negatieve zin
beïnvloeden.
Plaats niets onder de voorstoelen.
Het plaatsen van voorwerpen onder de
voorstoelen kan de werking van de
sensoren van het aanvullend
veiligheidssysteem of van de
bedrading in negatieve zin
beïnvloeden.
Laat nooit het heupgedeelte van uw
gordel om een kind heen lopen dat
op uw schoot zit. Het kind zou ernstig
letsel kunnen oplopen in geval van een
aanrijding. Baby's en kinderen moetenop de juiste manier in geschiktekinderzitjes of gordels op de
achterbank vervoerd worden. Monteren van accessoires ofmodificaties aan uw met een
airbag uitgeruste auto
Als u modificaties aan het chassis, de
bumper, de voorzijde, het plaatwerk opzij
of de rijhoogte aanbrengt of laat
aanbrengen, kan dat invloed hebben op
de werking van het airbagsysteem van
uw auto.
WAARSCHUWING
Als de inzittenden niet in de juiste positie zitten, kunnen ze te dicht
bij een zich vullende airbag
komen, delen in het interieur vande auto raken of uit de auto
geslingerd worden.
Zit altijd zoveel mogelijk rechtop, met de rugleuning rechtop,
midden op de zitting en met uw
veiligheidsgordel om, uw benen
op een comfortabele manier
gestrekt en uw voeten op de
vloer.

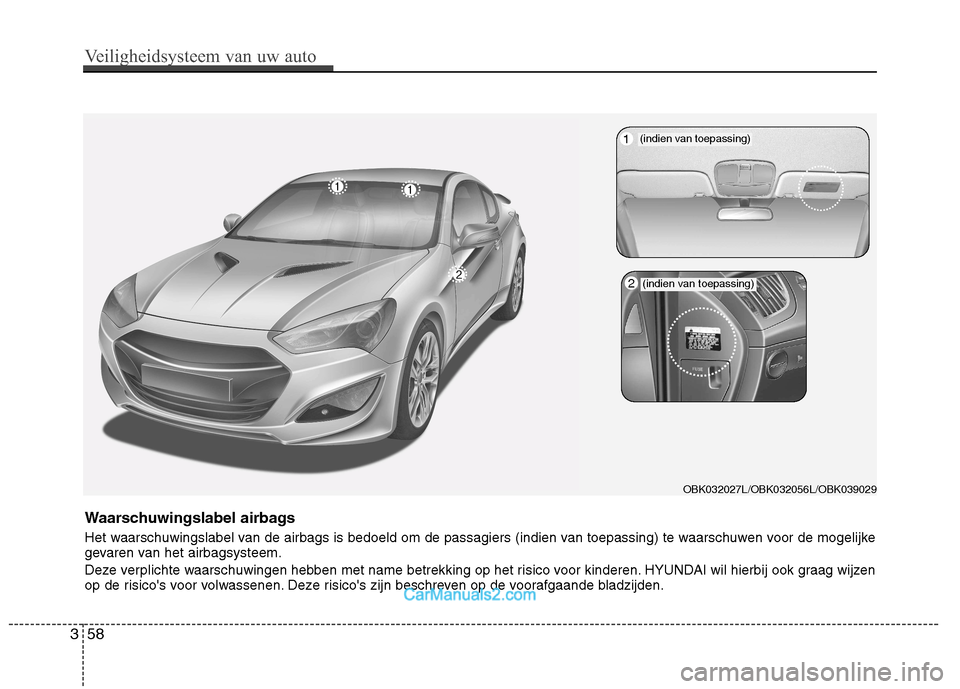

Waarschuwingslabel airbags
Het waarschuwingslabel van de airbags is bedoeld om de passagiers (indien van toepassing) te waarschuwen voor de mogelijke
gevaren van het airbagsysteem.
Deze verplichte waarschuwingen hebben met name betrekking op het risico voor kinderen. HYUNDAI wil hierbij ook graag wijzen
op de risico's voor volwassenen. Deze risico's zijn beschreven op de voorafgaande bladzijden.
OBK032027L/OBK032056L/OBK039029
1
2(indien van toepassing)
(indien van toepassing)
358
Veiligheidsysteem van uw auto

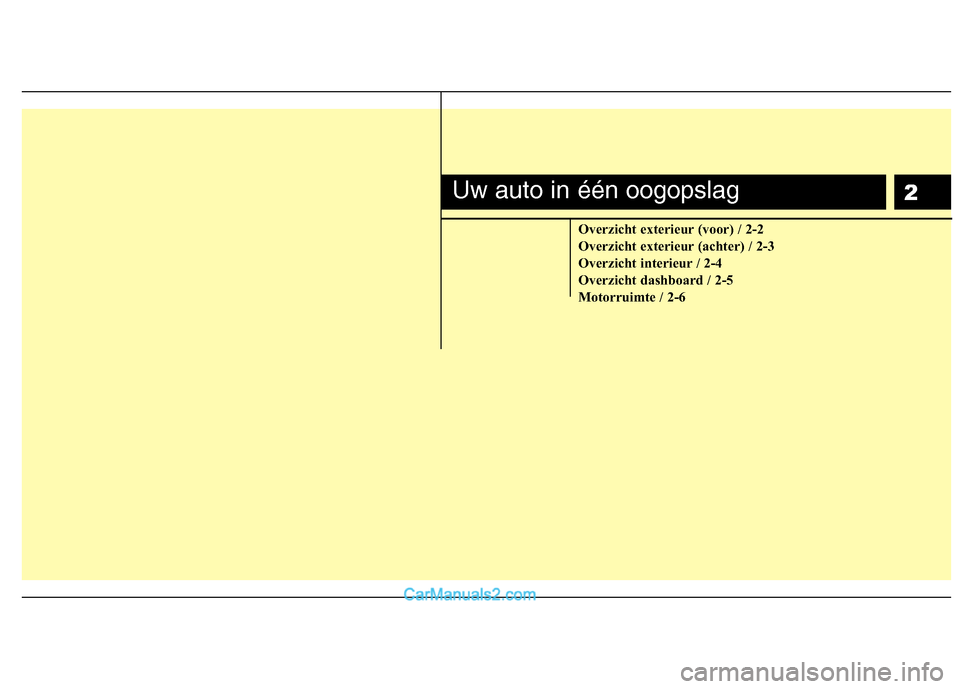

2
Overzicht exterieur (voor) / 2-2
Overzicht exterieur (achter) / 2-3
Overzicht interieur / 2-4
Overzicht dashboard / 2-5
Motorruimte / 2-6
Uw auto in één oogopslag

Uw auto in één oogopslag
2
2

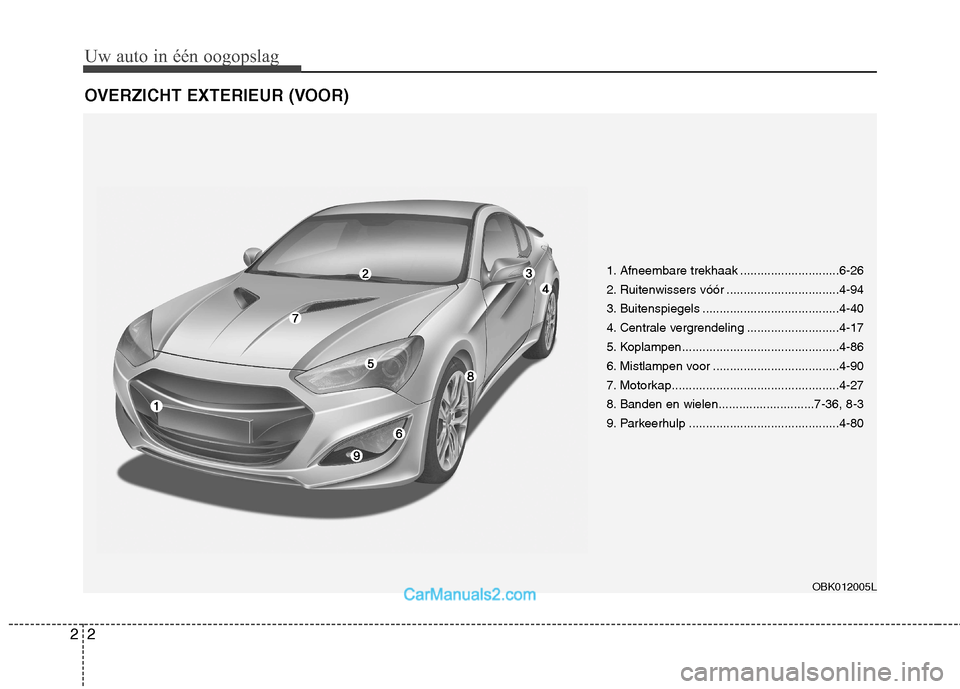

OVERZICHT EXTERIEUR (VOOR)
OBK012005L
1. Afneembare trekhaak .............................6-26
2. Ruitenwissers vóór .................................4-94
3. Buitenspiegels ........................................4-40
4. Centrale vergrendeling ...........................4-17
5. Koplampen..............................................4-86
6. Mistlampen voor .....................................4-90
7. Motorkap.................................................4-27
8. Banden en wielen............................7-36, 8-3
9. Parkeerhulp ............................................4-80

23
Uw auto in één oogopslag

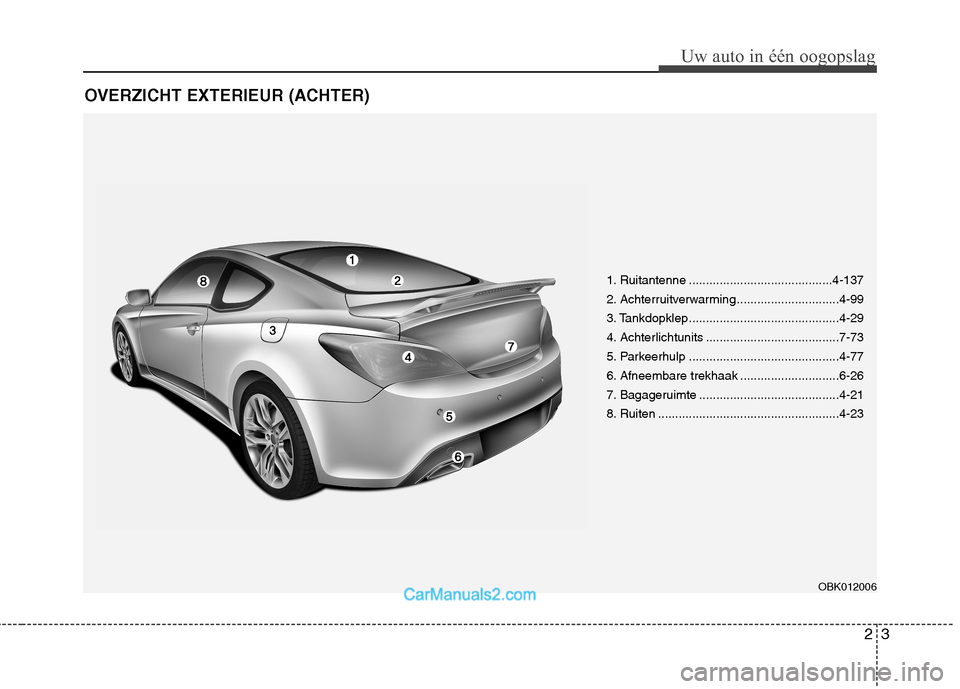

OVERZICHT EXTERIEUR (ACHTER)
1. Ruitantenne ..........................................4-137
2. Achterruitverwarming..............................4-99
3. Tankdopklep............................................4-29
4. Achterlichtunits .......................................7-73
5. Parkeerhulp ............................................4-77
6. Afneembare trekhaak .............................6-26
7. Bagageruimte .........................................4-21
8. Ruiten .....................................................4-23OBK012006

Uw auto in één oogopslag
4
2

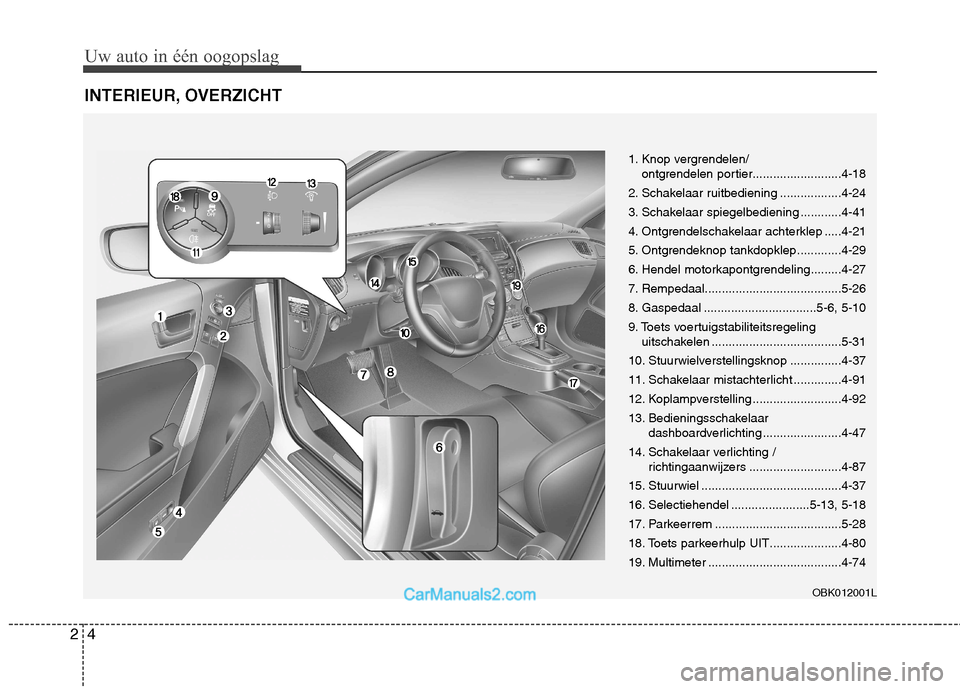

INTERIEUR, OVERZICHT
OBK012001L
1. Knop vergrendelen/
ontgrendelen portier..........................4-18
2. Schakelaar ruitbediening ..................4-24
3. Schakelaar spiegelbediening ............4-41
4. Ontgrendelschakelaar achterklep .....4-21
5. Ontgrendeknop tankdopklep.............4-29
6. Hendel motorkapontgrendeling.........4-27
7. Rempedaal........................................5-26
8. Gaspedaal .................................5-6, 5-10
9. Toets voertuigstabiliteitsregeling uitschakelen ......................................5-31
10. Stuurwielverstellingsknop ...............4-37
11. Schakelaar mistachterlicht ..............4-91
12. Koplampverstelling ..........................4-92
13. Bedieningsschakelaar dashboardverlichting .......................4-47
14. Schakelaar verlichting / richtingaanwijzers ...........................4-87
15. Stuurwiel .........................................4-37
16. Selectiehendel .......................5-13, 5-18
17. Parkeerrem .....................................5-28
18. Toets parkeerhulp UIT.....................4-80
19. Multimeter .......................................4-74

25
Uw auto in één oogopslag

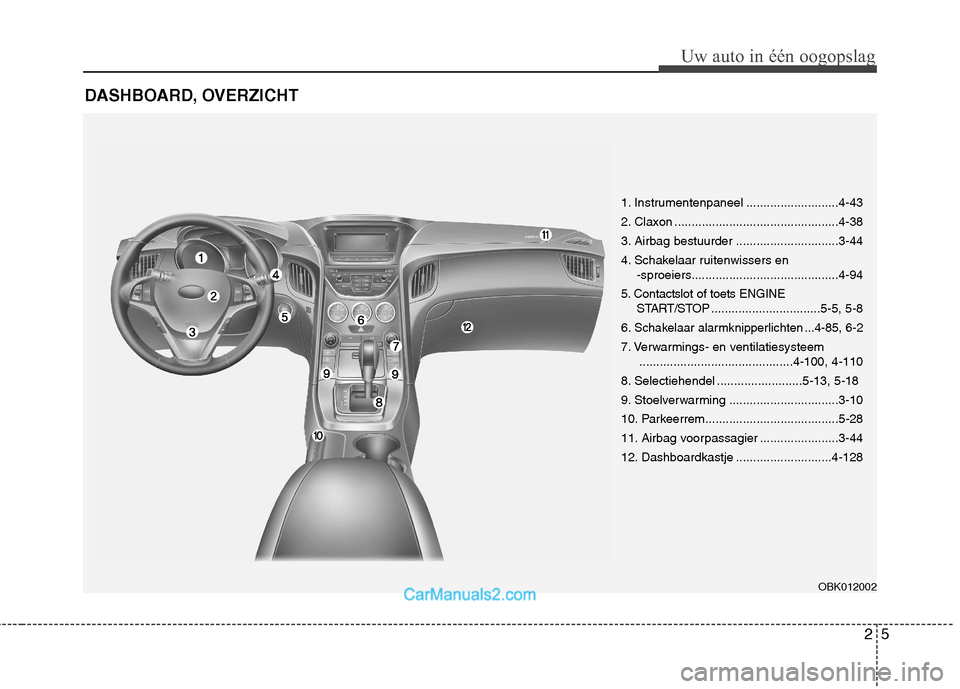

DASHBOARD, OVERZICHT
OBK012002
1. Instrumentenpaneel ...........................4-43
2. Claxon ................................................4-38
3. Airbag bestuurder ..............................3-44
4. Schakelaar ruitenwissers en -sproeiers...........................................4-94
5. Contactslot of toets ENGINE START/STOP ................................5-5, 5-8
6.
Schakelaar alarmknipperlichten ...4-85, 6-2
7. Verwarmings- en ventilatiesysteem .............................................4-100, 4-110
8. Selectiehendel .........................5-13, 5-18
9. Stoelverwarming ................................3-10
10. Parkeerrem.......................................5-28
11. Airbag voorpassagier .......................3-44
12. Dashboardkastje ............................4-128

Uw auto in één oogopslag
6
2

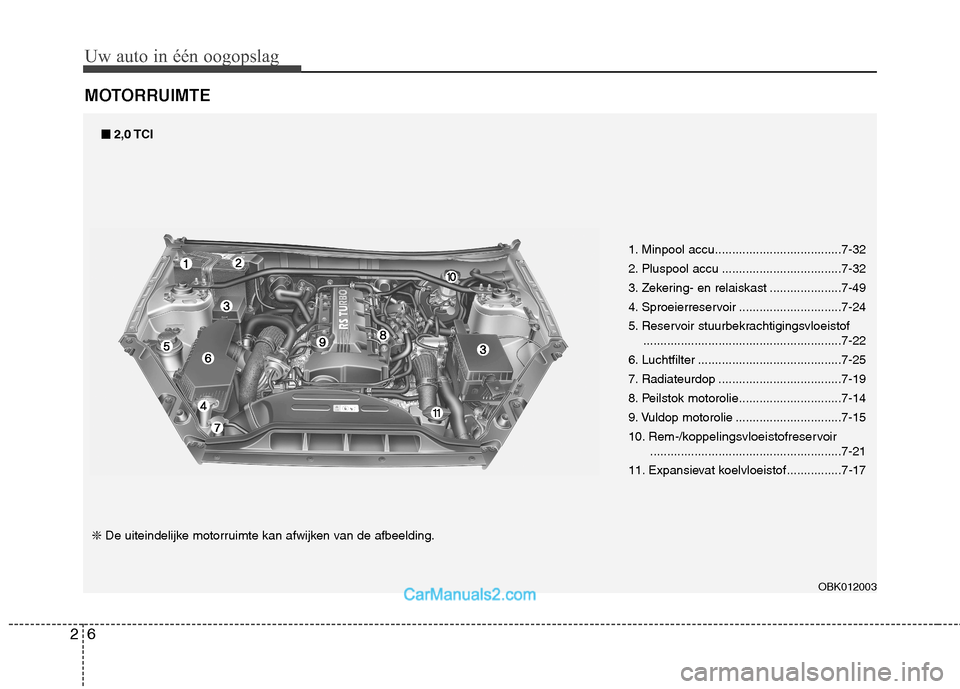

MOTORRUIMTE
OBK012003
■■
2,0 TCI
❇ De uiteindelijke motorruimte kan afwijken van de afbeelding. 1. Minpool accu.....................................7-32
2. Pluspool accu ...................................7-32
3. Zekering- en relaiskast .....................7-49
4. Sproeierreservoir ..............................7-24
5. Reservoir stuurbekrachtigingsvloeistof
..........................................................7-22
6. Luchtfilter ..........................................7-25
7. Radiateurdop ....................................7-19
8. Peilstok motorolie..............................7-14
9. Vuldop motorolie ...............................7-1510.
Rem-/koppelingsvloeistofreservoir........................................................7-21
11. Expansievat koelvloeistof ................7-17
