Onderhoud
44
7

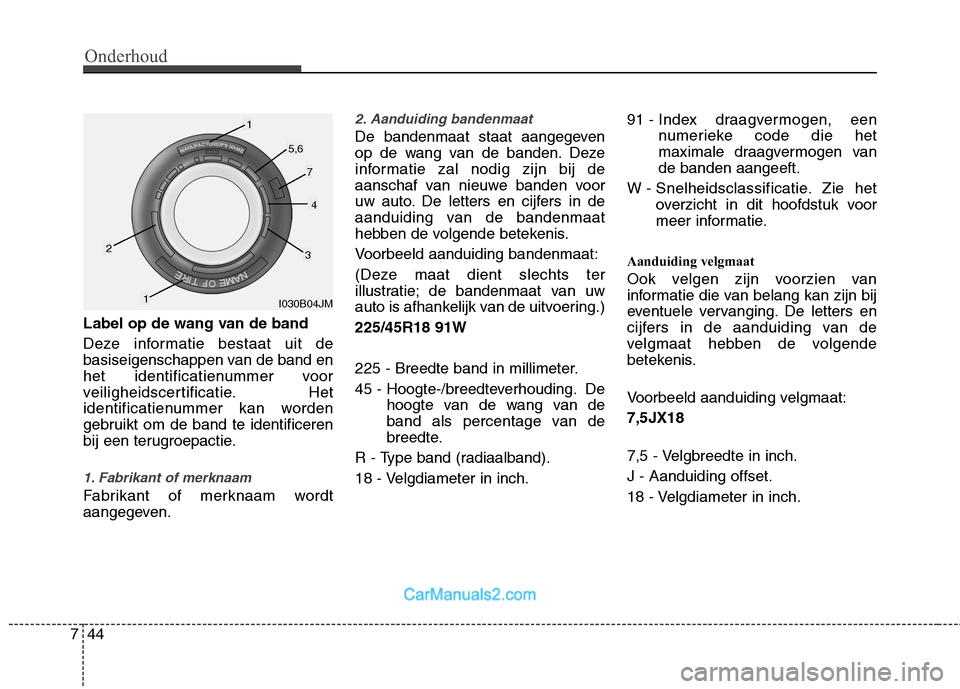

Label op de wang van de band
Deze informatie bestaat uit de
basiseigenschappen van de band en
het identificatienummer voor
veiligheidscertificatie. Het
identificatienummer kan worden
gebruikt om de band te identificeren
bij een terugroepactie.
1. Fabrikant of merknaam
Fabrikant of merknaam wordt
aangegeven.
2. Aanduiding bandenmaat
De bandenmaat staat aangegeven
op de wang van de banden. Deze
informatie zal nodig zijn bij de
aanschaf van nieuwe banden voor
uw auto. De letters en cijfers in de
aanduiding van de bandenmaat
hebben de volgende betekenis.
Voorbeeld aanduiding bandenmaat:
(Deze maat dient slechts ter
illustratie; de bandenmaat van uw
auto is afhankelijk van de uitvoering.) 225/45R18 91W
225 - Breedte band in millimeter.
45 - Hoogte-/breedteverhouding. De
hoogte van de wang van de
band als percentage van de
breedte.
R - Type band (radiaalband).
18 - Velgdiameter in inch. 91 - Index draagvermogen, een
numerieke code die het
maximale draagvermogen vande banden aangeeft.
W - Snelheidsclassificatie. Zie het overzicht in dit hoofdstuk voor
meer informatie.
Aanduiding velgmaat
Ook velgen zijn voorzien van
informatie die van belang kan zijn bij
eventuele vervanging. De letters en
cijfers in de aanduiding van de
velgmaat hebben de volgende
betekenis.
Voorbeeld aanduiding velgmaat: 7,5JX18
7,5 - Velgbreedte in inch. J - Aanduiding offset.
18 - Velgdiameter in inch.
I030B04JM
1
1
23
4
5,6
7

745
Onderhoud

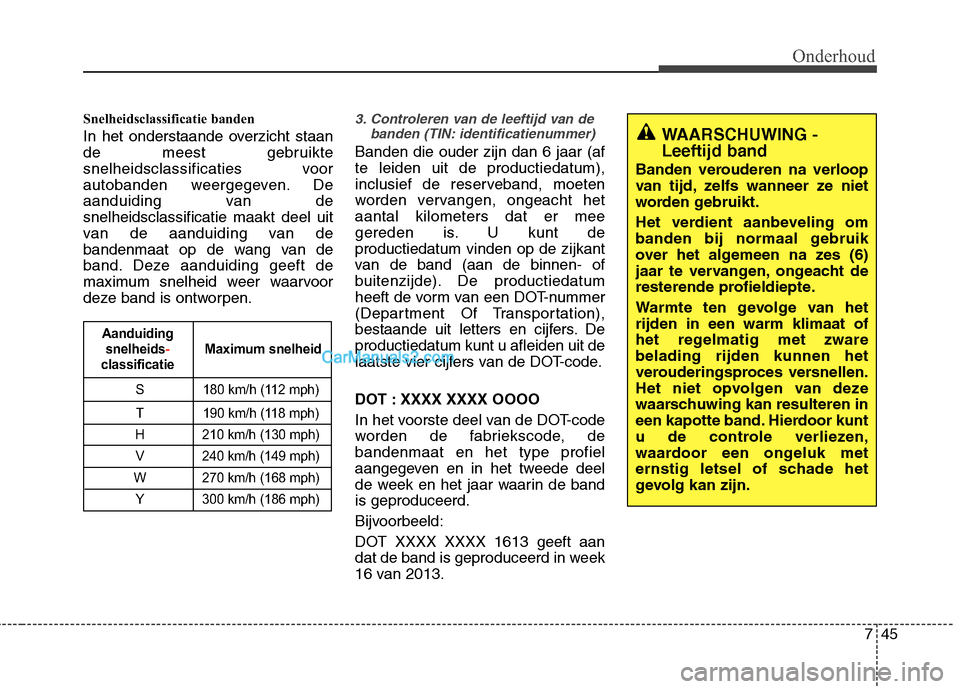

Snelheidsclassificatie banden
In het onderstaande overzicht staan
de meest gebruikte
snelheidsclassificaties voor
autobanden weergegeven. De
aanduiding van desnelheidsclassificatie maakt deel uit
van de aanduiding van de
bandenmaat op de wang van de
band. Deze aanduiding geeft de
maximum snelheid weer waarvoor
deze band is ontworpen.3. Controleren van de leeftijd van debanden (TIN: identificatienummer)
Banden die ouder zijn dan 6 jaar (af te leiden uit de productiedatum),
inclusief de reserveband, moeten
worden vervangen, ongeacht hetaantal kilometers dat er mee
gereden is. U kunt deproductiedatum vinden op de zijkant
van de band (aan de binnen- of
buitenzijde). De productiedatum
heeft de vorm van een DOT-nummer
(Department Of Transportation),
bestaande uit letters en cijfers. Deproductiedatum kunt u afleiden uit de
laatste vier cijfers van de DOT-code.
DOT : XXXX XXXX OOOO
In het voorste deel van de DOT-code
worden de fabriekscode, debandenmaat en het type profiel
aangegeven en in het tweede deel
de week en het jaar waarin de bandis geproduceerd.
Bijvoorbeeld:
DOT XXXX XXXX 1613 geeft aan
dat de band is geproduceerd in week
16 van 2013.
WAARSCHUWING - Leeftijd band
Banden verouderen na verloop
van tijd, zelfs wanneer ze niet
worden gebruikt.
Het verdient aanbeveling om
banden bij normaal gebruik
over het algemeen na zes (6)
jaar te vervangen, ongeacht de
resterende profieldiepte.
Warmte ten gevolge van het rijden in een warm klimaat of
het regelmatig met zwarebelading rijden kunnen het
verouderingsproces versnellen.
Het niet opvolgen van deze
waarschuwing kan resulteren in
een kapotte band. Hierdoor kunt
u de controle verliezen,
waardoor een ongeluk met
ernstig letsel of schade het
gevolg kan zijn.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph)
W 270 km/h (168 mph) Y 300 km/h (186 mph)
Maximum snelheid
Aanduiding
snelheids-classificatie

Onderhoud
46
7

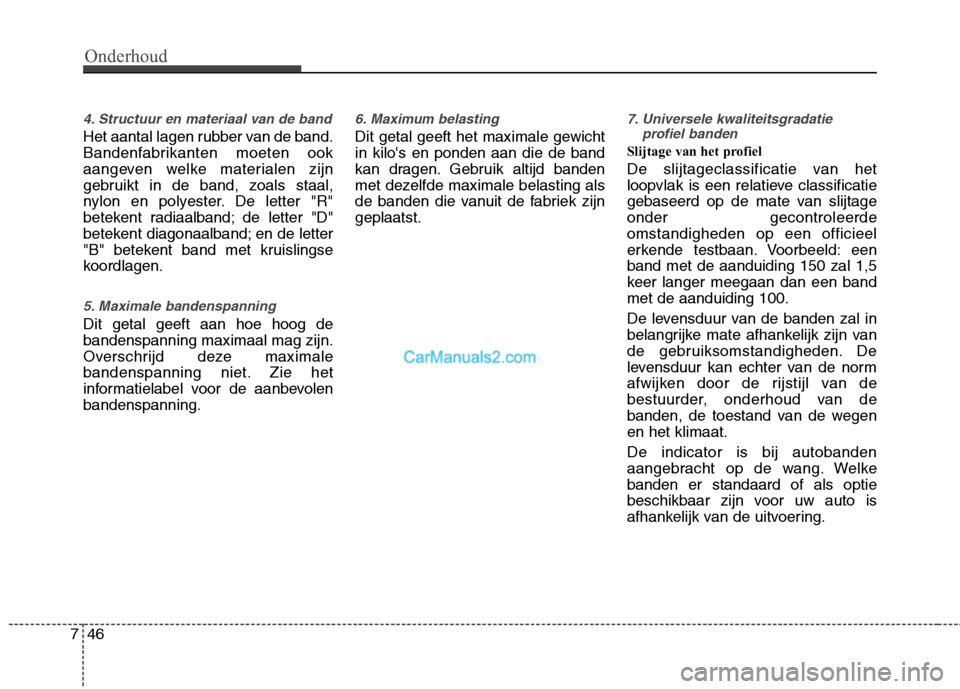

4. Structuur en materiaal van de band
Het aantal lagen rubber van de band.
Bandenfabrikanten moeten ook
aangeven welke materialen zijn
gebruikt in de band, zoals staal,
nylon en polyester. De letter "R"
betekent radiaalband; de letter "D"
betekent diagonaalband; en de letter
"B" betekent band met kruislingse
koordlagen.
5. Maximale bandenspanning
Dit getal geeft aan hoe hoog de bandenspanning maximaal mag zijn.
Overschrijd deze maximale
bandenspanning niet. Zie het
informatielabel voor de aanbevolenbandenspanning.
6. Maximum belasting
Dit getal geeft het maximale gewicht in kilo's en ponden aan die de band
kan dragen. Gebruik altijd banden
met dezelfde maximale belasting als
de banden die vanuit de fabriek zijngeplaatst.
7. Universele kwaliteitsgradatie
profiel banden
Slijtage van het profiel
De slijtageclassificatie van het
loopvlak is een relatieve classificatie
gebaseerd op de mate van slijtageonder gecontroleerdeomstandigheden op een officieel
erkende testbaan. Voorbeeld: eenband met de aanduiding 150 zal 1,5
keer langer meegaan dan een bandmet de aanduiding 100.
De levensduur van de banden zal in
belangrijke mate afhankelijk zijn van
de gebruiksomstandigheden. De
levensduur kan echter van de norm
afwijken door de rijstijl van de
bestuurder, onderhoud van de
banden, de toestand van de wegenen het klimaat. De indicator is bij autobanden
aangebracht op de wang. Welkebanden er standaard of als optie
beschikbaar zijn voor uw auto is
afhankelijk van de uitvoering.

747
Onderhoud
Grip - AA, A, B en C
Er zijn drie gripclassificaties, van
hoog naar laag AA, A, B en C. De
gripclassificatie geeft aan in hoeverre
de banden op een nat wegdek
doorglijden bij het maken van een
noodstop, zoals gemeten ondergecontroleerde omstandigheden op
een officieel erkende testbaan, zowel
op asfalt als op beton. Een band metclassificatie C is een band met
relatief weinig grip.Temperatuur - A, B en C
Er zijn drie temperatuurclassificaties
mogelijk: A (de hoogste), B en C.
Deze classificaties geven aan in
hoeverre de band hittebestendig is
en in welke mate de band warmte
afvoert, zoals getest ondergecontroleerde omstandigheden op
een testwiel in een officieel erkend
laboratorium.
Door aanhoudende hoge temperaturen
gaat het materiaal van de banden
achteruit, waardoor de banden minder
lang meegaan. Bij extreem hoge
temperaturen kunnen de banden zelfs
plotseling lek gaan. De class
ificaties B
en A geven aan dat het testresultaat
van de band in het laboratorium
beter is dan het in de wet
voorgeschreven minimum.
WAARSCHUWING -
Temperatuur banden
De temperatuurclassificatie van
deze band geldt voor een banddie de juiste spanning heeft en
niet overbelast is. Extreem hoge
rijsnelheden, een te lagebandenspanning en/of
overbelasting kunnen een
concentratie van hitte in de
band veroorzaken, wat kanleiden tot een klapband.
Hierdoor kunt u de controle
over de auto verliezen enernstig letsel oplopen.
WAARSCHUWING
De kwaliteit van de tractie voor
deze band is gebaseerd optractietests waarbij niet onder
een hoek wordt geremd. Bij de
kwaliteit is geen rekening
gehouden met de acceleratie,
het nemen van bochten,
aquaplaning en maximum
tractie.

Onderhoud
48
7

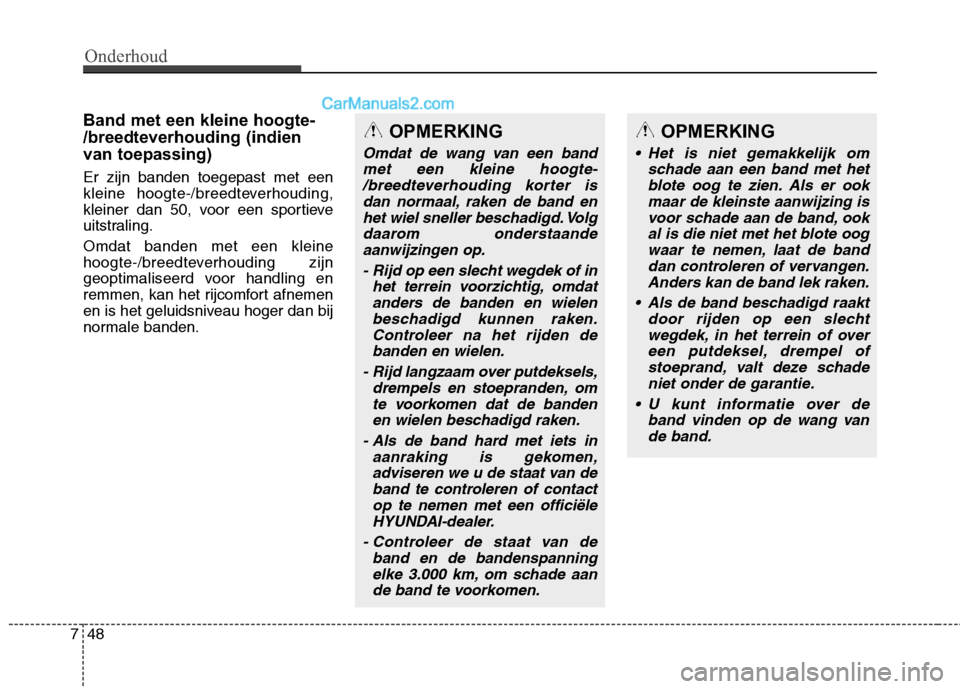

Band met een kleine hoogte-
/breedteverhouding (indien
van toepassing) Er zijn banden toegepast met een
kleine hoogte-/breedteverhouding,
kleiner dan 50, voor een sportieve
uitstraling. Omdat banden met een kleine
hoogte-/breedteverhouding zijn
geoptimaliseerd voor handling en
remmen, kan het rijcomfort afnemen
en is het geluidsniveau hoger dan bij
normale banden.OPMERKING
Omdat de wang van een band
met een kleine hoogte-/breedteverhouding korter is dan normaal, raken de band enhet wiel sneller beschadigd. Volgdaarom onderstaande aanwijzingen op.
- Rijd op een slecht wegdek of in het terrein voorzichtig, omdatanders de banden en wielenbeschadigd kunnen raken. Controleer na het rijden debanden en wielen.
- Rijd langzaam over putdeksels, drempels en stoepranden, omte voorkomen dat de banden en wielen beschadigd raken.
- Als de band hard met iets in aanraking is gekomen,adviseren we u de staat van deband te controleren of contact op te nemen met een officiëleHYUNDAI-dealer.
- Controleer de staat van de band en de bandenspanningelke 3.000 km, om schade aan de band te voorkomen.
OPMERKING
Het is niet gemakkelijk om schade aan een band met hetblote oog te zien. Als er ook maar de kleinste aanwijzing isvoor schade aan de band, ookal is die niet met het blote oog waar te nemen, laat de banddan controleren of vervangen.Anders kan de band lek raken.
Als de band beschadigd raakt door rijden op een slechtwegdek, in het terrein of overeen putdeksel, drempel ofstoeprand, valt deze schade niet onder de garantie.
U kunt informatie over de band vinden op de wang vande band.

749
Onderhoud

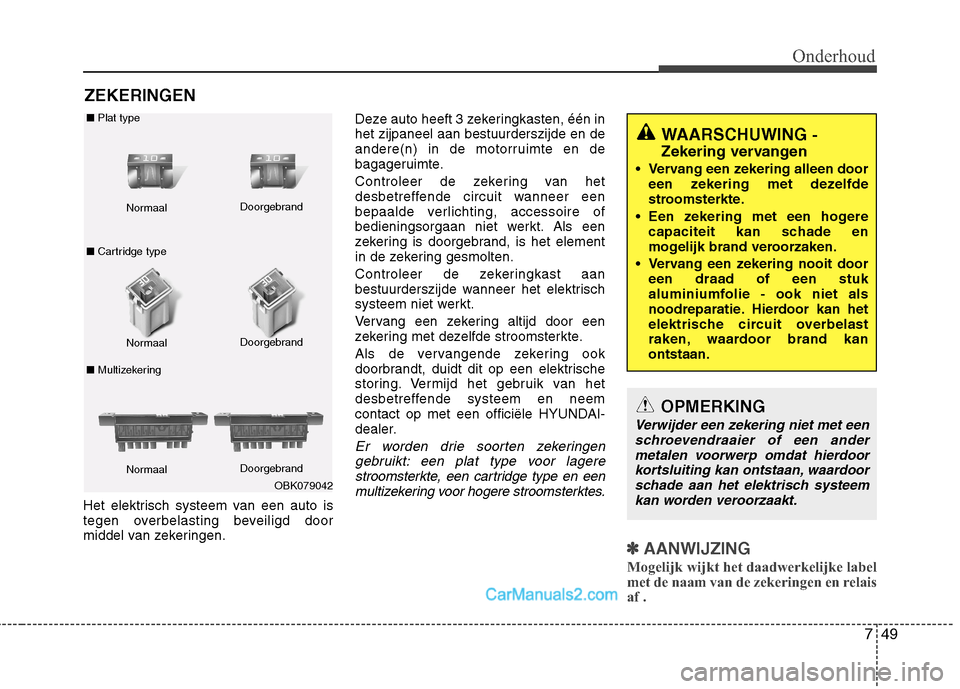

ZEKERINGEN
Het elektrisch systeem van een auto is
tegen overbelasting beveiligd door
middel van zekeringen. Deze auto heeft 3 zekeringkasten, één inhet zijpaneel aan bestuurderszijde en de
andere(n) in de motorruimte en de
bagageruimte.
Controleer de zekering van het
desbetreffende circuit wanneer een
bepaalde verlichting, accessoire of
bedieningsorgaan niet werkt. Als een
zekering is doorgebrand, is het element
in de zekering gesmolten.
Controleer de zekeringkast aan
bestuurderszijde wanneer het elektrisch
systeem niet werkt.
Vervang een zekering altijd door een
zekering met dezelfde stroomsterkte.
Als de vervangende zekering ook
doorbrandt, duidt dit op een elektrische
storing. Vermijd het gebruik van het
desbetreffende systeem en neem
contact op met een officiële HYUNDAI-
dealer.
Er worden drie soorten zekeringen
gebruikt: een plat type voor lagerestroomsterkte, een cartridge type en een
multizekering voor hogere stroomsterktes.
✽✽ AANWIJZING
Mogelijk wijkt het daadwerkelijke label
met de naam van de zekeringen en relaisaf .
OBK079042
Normaal
■
Plat type
■ Cartridge type
■ Multizekering Doorgebrand
Normaal Doorgebrand
Normaal Doorgebrand
WAARSCHUWING
-
Zekering vervangen
Vervang een zekering alleen door een zekering met dezelfde
stroomsterkte.
Een zekering met een hogere capaciteit kan schade en
mogelijk brand veroorzaken.
Vervang een zekering nooit door een draad of een stuk
aluminiumfolie - ook niet als
noodreparatie. Hierdoor kan het
elektrische circuit overbelast
raken, waardoor brand kanontstaan.
OPMERKING
Verwijder een zekering niet met een
schroevendraaier of een ander metalen voorwerp omdat hierdoorkortsluiting kan ontstaan, waardoor
schade aan het elektrisch systeemkan worden veroorzaakt.

Onderhoud
50
7
Vervangen zekering zijpaneel
1. Zet het contact in stand LOCK en alle
andere schakelaars uit.
2. Open het deksel van de zekeringkast. 3. Verwijder de verdachte zekering.
Gebruik de zekeringtrekker die zich in
de hoofdzekeringkast in de
motorruimte bevindt.
4. Controleer de verwijderde zekering; vervangen indien deze is doorgebrand.
5. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op te
nemen met een officiële HYUNDAI-
dealer.Als u geen reservezekering hebt, kunt u de zekering van een ander circuitgebruiken dat niet nodig is om te kunnen
rijden, bijvoorbeeld van de aansteker, mits de zekering dezelfde stroomsterkteheeft.
Controleer de zekeringkast in de
motorruimte wanneer de koplampen of
andere elektrische componenten niet
werken. Vervang een doorgebrande
zekering.
OBK079019

751
Onderhoud
Zekeringschakelaar
Zet de zekeringschakelaar altijd ON
(AAN). Als u de toets OFF (UIT) zet,
moeten sommige onderdelen, zoals hetaudiosysteem en de digitale klok,
worden gereset en werkt de
afstandsbediening (of Smart Key)mogelijk niet meer goed.Vervangen zekering motorruimte
1. Zet het contact in stand LOCK en alleandere schakelaars uit.
2. Verwijder het deksel van de zekeringkast door de lippen in te
drukken en het deksel omhoog te
trekken. 3. Controleer de verwijderde zekering.
Vervang deze indien doorgebrand.
Gebruik de zekeringtrekker in de
zekeringkast in de motorruimte om de
zekering te verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Bij loszitten adviseren we u contact op
te nemen met een officiële HYUNDAI-
dealer.
OBK072042
OPMERKING
Zet de zekeringschakelaar altijd
AAN tijdens het rijden.
OBK072021
OBK079048
OPMERKING
Plaats het deksel op de juistemanier nadat de zekeringkast in de motorruimte gecontroleerd is.Wanneer dit niet het geval is,
kunnen elektrische storingen tengevolge van binnendringend vocht optreden.

Onderhoud
52
7
Hoofdzekering
Vervang de doorgebrande hoofdzekering
als volgt:
1. Zet de motor uit.
2. Neem de minpool los van de accu.
3. Verwijder de zekeringkast rechts in de
motorruimte.
4. Verwijder de moeren die in de bovenstaande afbeelding worden
aangegeven.
5. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
6. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽ AANWIJZING
Als de multizekering of hoofdzekering is
doorgebrand, adviseren we u contact op
te nemen met een officiële HYUNDAI-
dealer.Zekering-/relaiskast
Aan de binnenzijde van de deksels vindt
u een label met daarop de naam van de
zekeringen en relais en de capaciteit.
✽✽ AANWIJZING
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in de
zekeringkast als u de zekeringkast
controleert.
OBK072022

753
Onderhoud
Zekeringkast dashboard
OBK072049L
OBK079023
