Hyundai Getz 2003 Ägarmanual (in Swedish)

5
UNDERHÅLL - GÖR-DET-SJÄLV

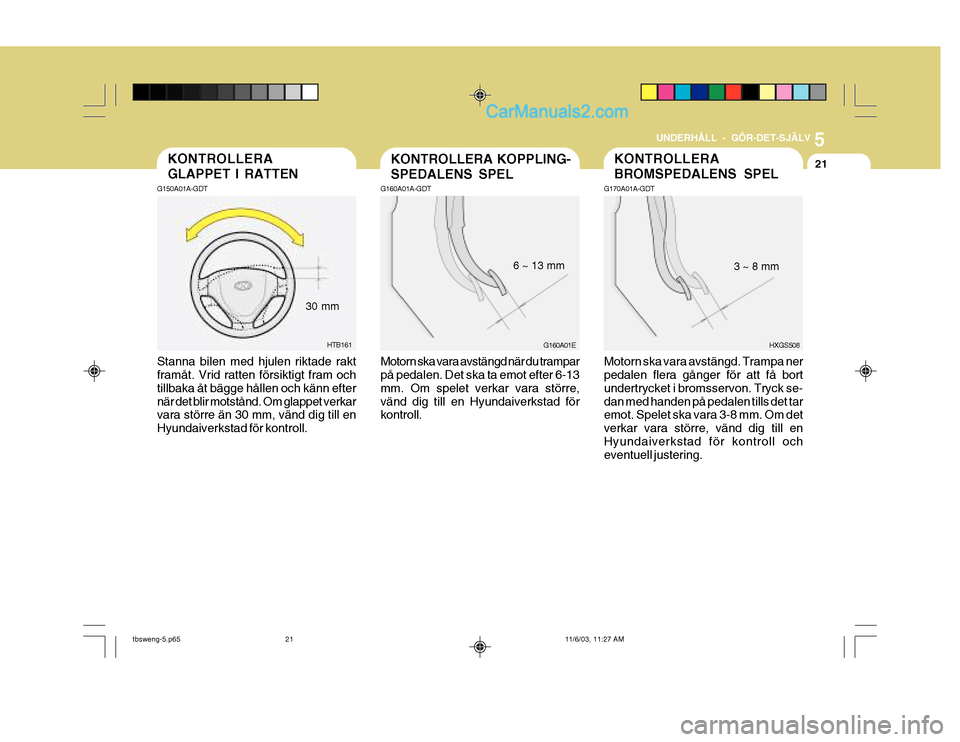

21KONTROLLERA GLAPPET I RATTENKONTROLLERA KOPPLING- SPEDALENS SPELKONTROLLERA BROMSPEDALENS SPEL
G150A01A-GDT G160A01A-GDT
Stanna bilen med hjulen riktade rakt framåt. Vrid ratten försiktigt fram och tillbaka åt bägge hållen och känn efternär det blir motstånd. Om glappet verkar vara större än 30 mm, vänd dig till en Hyundaiverkstad för kontroll.HTB161
30 mm
G160A01E
6 ~ 13 mm
Motorn ska vara avstängd när du trampar på pedalen. Det ska ta emot efter 6-13 mm. Om spelet verkar vara större,vänd dig till en Hyundaiverkstad för kontroll. G170A01A-GDT
HXGS508
3 ~ 8 mm
Motorn ska vara avstängd. Trampa nerpedalen flera gånger för att få bort undertrycket i bromsservon. Tryck se-dan med handen på pedalen tills det tar emot. Spelet ska vara 3-8 mm. Om det verkar vara större, vänd dig till enHyundaiverkstad för kontroll och eventuell justering.
tbsweng-5.p65 11/6/03, 11:27 AM
21

5 UNDERHÅLL - GÖR-DET-SJÄLV

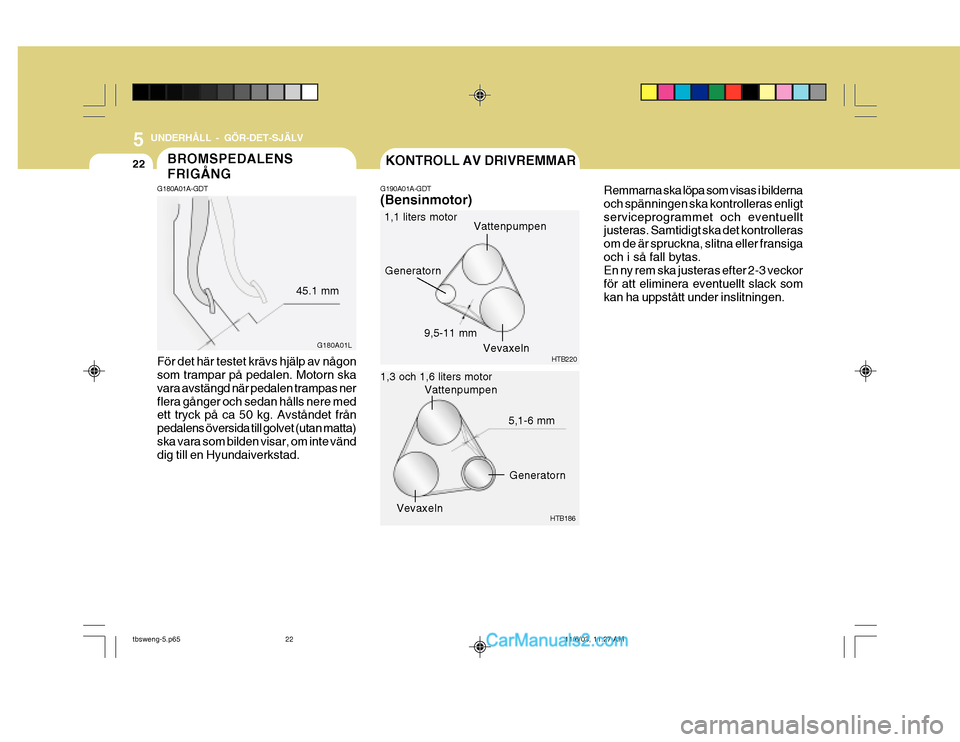

22BROMSPEDALENS FRIGÅNGKONTROLL AV DRIVREMMAR
Remmarna ska löpa som visas i bilderna och spänningen ska kontrolleras enligtserviceprogrammet och eventuellt justeras. Samtidigt ska det kontrolleras om de är spruckna, slitna eller fransigaoch i så fall bytas. En ny rem ska justeras efter 2-3 veckor för att eliminera eventuellt slack somkan ha uppstått under inslitningen.
G190A01A-GDT (Bensinmotor)
HTB186
1,1 liters motor
1,3 och 1,6 liters motor HTB220G180A01A-GDT
G180A01L
45.1 mm
För det här testet krävs hjälp av någon som trampar på pedalen. Motorn ska vara avstängd när pedalen trampas nerflera gånger och sedan hålls nere med ett tryck på ca 50 kg. Avståndet från pedalens översida till golvet (utan matta)ska vara som bilden visar, om inte vänd dig till en Hyundaiverkstad. Vevaxeln
Vattenpumpen
Generatorn
9,5-11 mm
Vevaxeln Vattenpumpen
5,1-6 mm
Generatorn
tbsweng-5.p65 11/6/03, 11:27 AM
22

5
UNDERHÅLL - GÖR-DET-SJÄLV

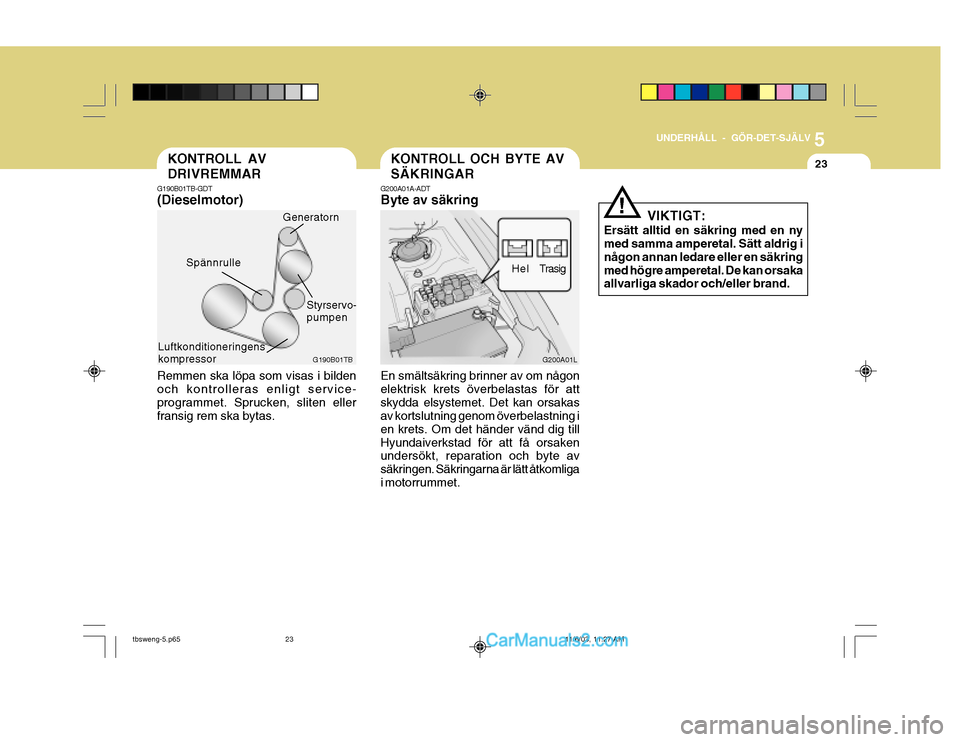

23KONTROLL OCH BYTE AV SÄKRINGARKONTROLL AV DRIVREMMAR
G200A01A-ADT Byte av säkring
G200A01L
H e l Trasig
G190B01TB-GDT (Dieselmotor)G190B01TB
Remmen ska löpa som visas i bilden och kontrolleras enligt service-programmet. Sprucken, sliten eller fransig rem ska bytas.
En smältsäkring brinner av om någon elektrisk krets överbelastas för attskydda elsystemet. Det kan orsakas av kortslutning genom överbelastning i en krets. Om det händer vänd dig tillHyundaiverkstad för att få orsaken undersökt, reparation och byte av säkringen. Säkringarna är lätt åtkomligai motorrummet. VIKTIGT:
Ersätt alltid en säkring med en ny med samma amperetal. Sätt aldrig i någon annan ledare eller en säkringmed högre amperetal. De kan orsaka allvarliga skador och/eller brand.
!
Luftkonditioneringens kompressor Generatorn
Spännrulle Styrservo-pumpen
tbsweng-5.p65 11/6/03, 11:27 AM
23

5 UNDERHÅLL - GÖR-DET-SJÄLV
24

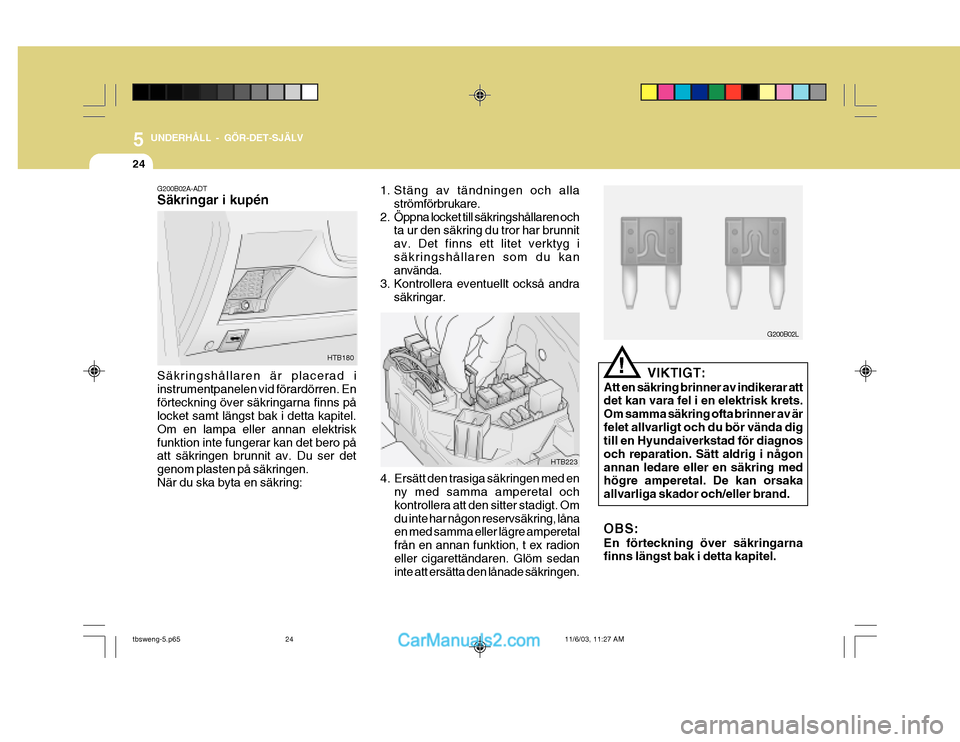

VIKTIGT:
Att en säkring brinner av indikerar att det kan vara fel i en elektrisk krets. Om samma säkring ofta brinner av ärfelet allvarligt och du bör vända dig till en Hyundaiverkstad för diagnos och reparation. Sätt aldrig i någonannan ledare eller en säkring med högre amperetal. De kan orsaka allvarliga skador och/eller brand.!
4. Ersätt den trasiga säkringen med en ny med samma amperetal och kontrollera att den sitter stadigt. Omdu inte har någon reservsäkring, låna en med samma eller lägre amperetal från en annan funktion, t ex radioneller cigarettändaren. Glöm sedan inte att ersätta den lånade säkringen. G200B02L
G200B02A-ADT Säkringar i kupén Säkringshållaren är placerad i instrumentpanelen vid förardörren. Enförteckning över säkringarna finns på locket samt längst bak i detta kapitel. Om en lampa eller annan elektriskfunktion inte fungerar kan det bero på att säkringen brunnit av. Du ser det genom plasten på säkringen.När du ska byta en säkring:
HTB1801. Stäng av tändningen och alla
strömförbrukare.
2. Öppna locket till säkringshållaren och ta ur den säkring du tror har brunnitav. Det finns ett litet verktyg isäkringshållaren som du kan använda.
3. Kontrollera eventuellt också andra säkringar.
HTB223OBS: En förteckning över säkringarna finns längst bak i detta kapitel.
tbsweng-5.p65 11/6/03, 11:27 AM
24

5
UNDERHÅLL - GÖR-DET-SJÄLV

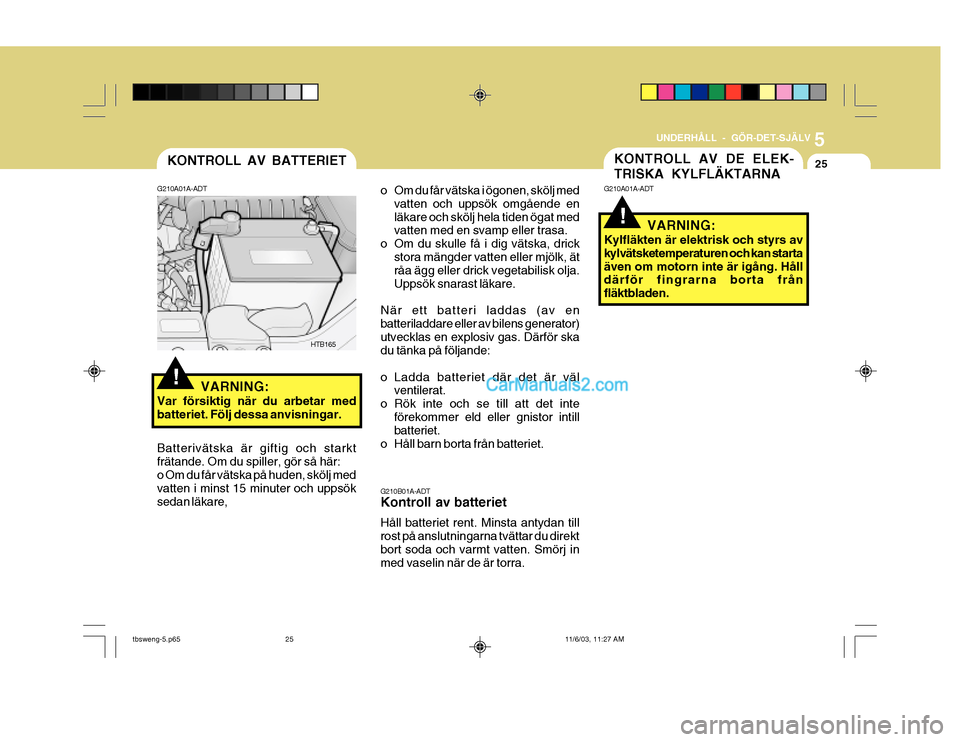

25KONTROLL AV DE ELEK- TRISKA KYLFLÄKTARNAKONTROLL AV BATTERIET
!
G210A01A-ADT
VARNING:
Var försiktig när du arbetar med batteriet. Följ dessa anvisningar. HTB165
Batterivätska är giftig och starktfrätande. Om du spiller, gör så här: o Om du får vätska på huden, skölj med vatten i minst 15 minuter och uppsöksedan läkare, o Om du får vätska i ögonen, skölj med
vatten och uppsök omgående enläkare och skölj hela tiden ögat med vatten med en svamp eller trasa.
o Om du skulle få i dig vätska, drick
stora mängder vatten eller mjölk, ätråa ägg eller drick vegetabilisk olja. Uppsök snarast läkare.
När ett batteri laddas (av enbatteriladdare eller av bilens generator)utvecklas en explosiv gas. Därför ska du tänka på följande:
o Ladda batteriet där det är väl ventilerat.
o Rök inte och se till att det inte förekommer eld eller gnistor intill batteriet.
o Håll barn borta från batteriet. G210B01A-ADT Kontroll av batteriet Håll batteriet rent. Minsta antydan till rost på anslutningarna tvättar du direkt bort soda och varmt vatten. Smörj in med vaselin när de är torra.
!
G210A01A-ADT
VARNING:
Kylfläkten är elektrisk och styrs av kylvätsketemperaturen och kan startaäven om motorn inte är igång. Håll därför fingrarna borta från fläktbladen.
tbsweng-5.p65 11/6/03, 11:27 AM
25

5 UNDERHÅLL - GÖR-DET-SJÄLV

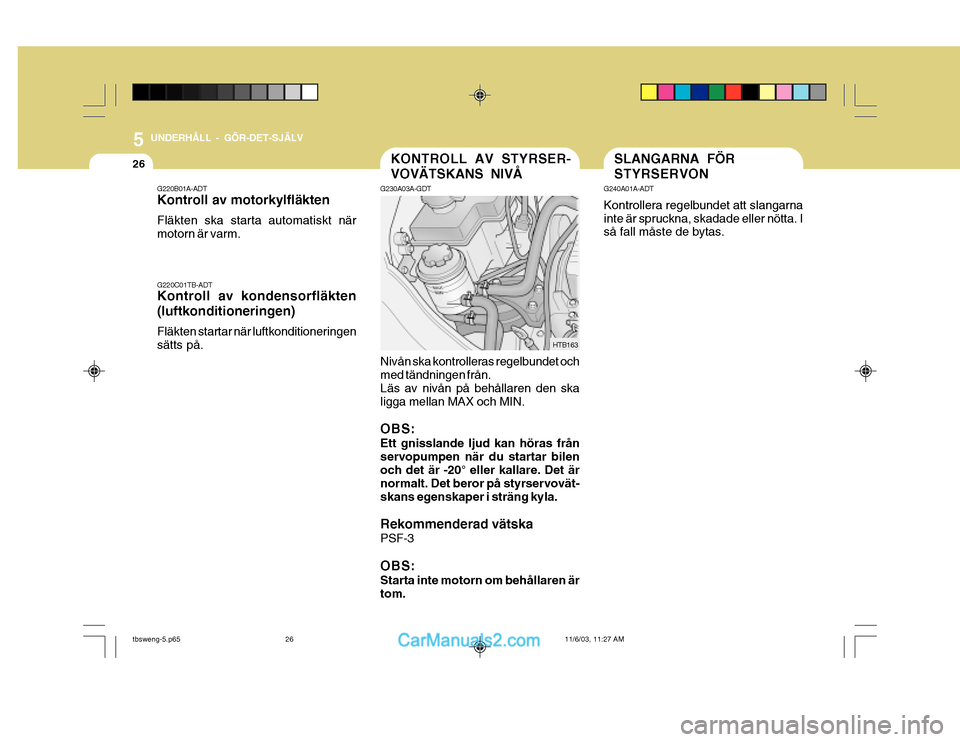

26SLANGARNA FÖR STYRSERVONKONTROLL AV STYRSER- VOVÄTSKANS NIVÅ
G240A01A-ADT Kontrollera regelbundet att slangarna inte är spruckna, skadade eller nötta. I så fall måste de bytas.
G230A03A-GDT Nivån ska kontrolleras regelbundet och med tändningen från. Läs av nivån på behållaren den skaligga mellan MAX och MIN. OBS: Ett gnisslande ljud kan höras från servopumpen när du startar bilen och det är -20° eller kallare. Det är normalt. Det beror på styrservovät-skans egenskaper i sträng kyla. Rekommenderad vätska PSF-3 OBS: Starta inte motorn om behållaren är tom. HTB163
G220B01A-ADT Kontroll av motorkylfläkten Fläkten ska starta automatiskt när motorn är varm. G220C01TB-ADT Kontroll av kondensorfläkten (luftkonditioneringen) Fläkten startar när luftkonditioneringen sätts på.
tbsweng-5.p65
11/6/03, 11:27 AM
26

5
UNDERHÅLL - GÖR-DET-SJÄLV

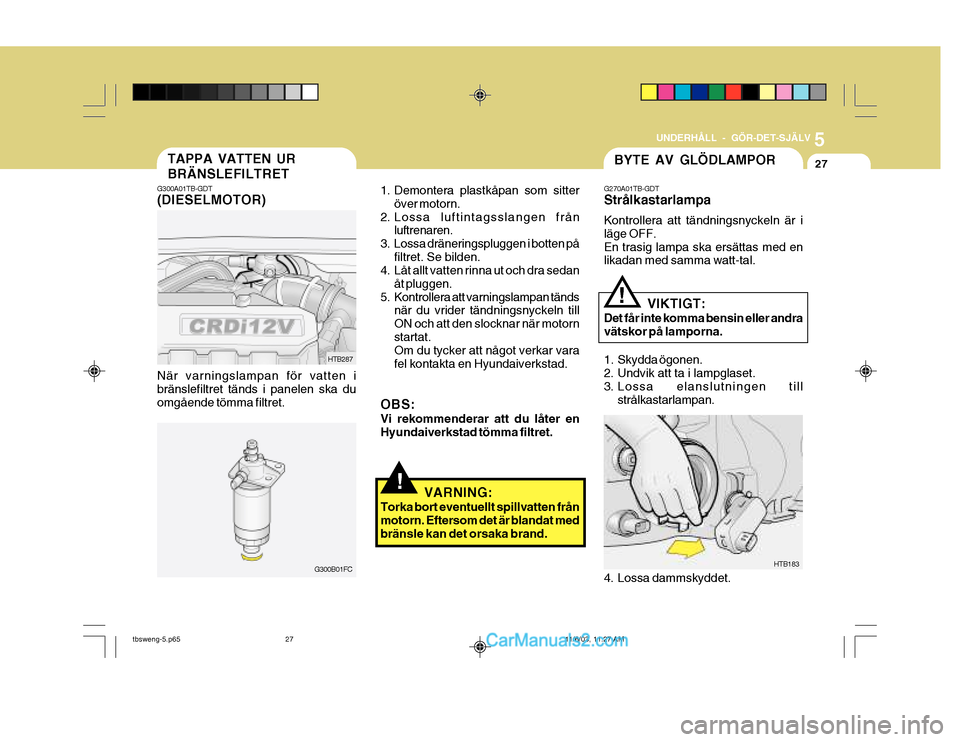

27TAPPA VATTEN UR BRÄNSLEFILTRET
!
1. Demontera plastkåpan som sitter
över motorn.
2. Lossa luftintagsslangen från luftrenaren.
3. Lossa dräneringspluggen i botten på
filtret. Se bilden.
4. Låt allt vatten rinna ut och dra sedan
åt pluggen.
5. Kontrollera att varningslampan tänds när du vrider tändningsnyckeln till ON och att den slocknar när motornstartat. Om du tycker att något verkar vara fel kontakta en Hyundaiverkstad.
OBS: Vi rekommenderar att du låter en Hyundaiverkstad tömma filtret.
G300B01FC
HTB287
G300A01TB-GDT (DIESELMOTOR) När varningslampan för vatten i bränslefiltret tänds i panelen ska duomgående tömma filtret.
VARNING:
Torka bort eventuellt spillvatten frånmotorn. Eftersom det är blandat medbränsle kan det orsaka brand.
BYTE AV GLÖDLAMPOR
G270A01TB-GDT Strålkastarlampa Kontrollera att tändningsnyckeln är i läge OFF.En trasig lampa ska ersättas med en likadan med samma watt-tal.
VIKTIGT:
Det får inte komma bensin eller andra vätskor på lamporna.
!
1. Skydda ögonen.
2. Undvik att ta i lampglaset.
3. Lossa elanslutningen till strålkastarlampan.
HTB183
4. Lossa dammskyddet.
tbsweng-5.p65 11/6/03, 11:27 AM
27

5 UNDERHÅLL - GÖR-DET-SJÄLV
28

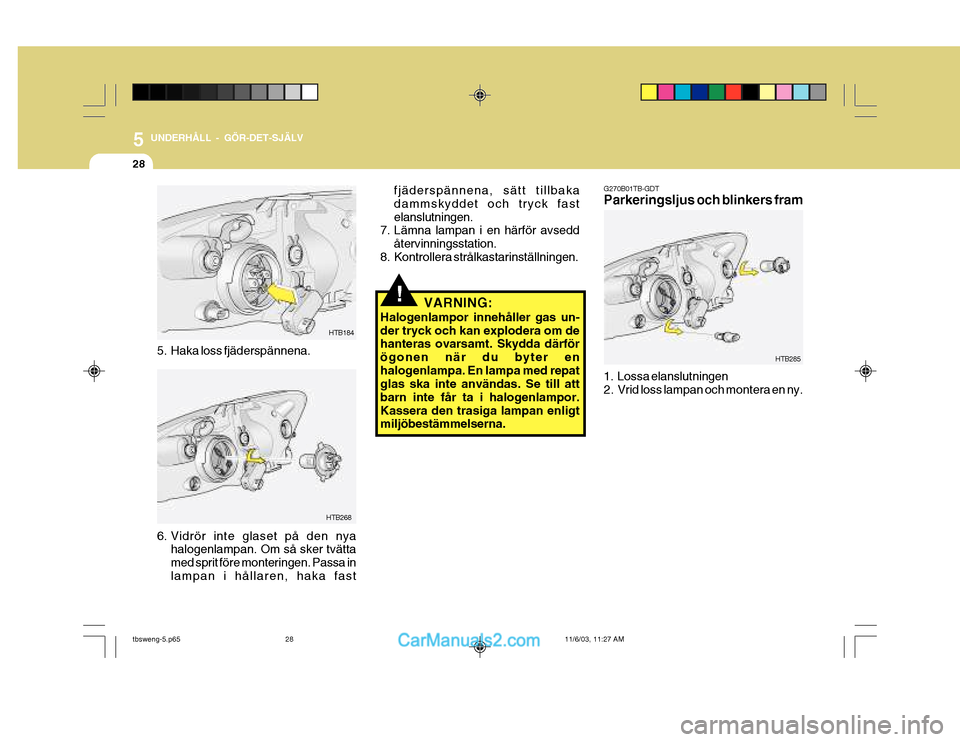

G270B01TB-GDT Parkeringsljus och blinkers fram
1. Lossa elanslutningen
2. Vrid loss lampan och montera en ny. HTB285
!
HTB268
5. Haka loss fjäderspännena.
HTB184
6. Vidrör inte glaset på den nya halogenlampan. Om så sker tvätta med sprit före monteringen. Passa inlampan i hållaren, haka fast fjäderspännena, sätt tillbakadammskyddet och tryck fastelanslutningen.
7. Lämna lampan i en härför avsedd
återvinningsstation.
8. Kontrollera strålkastarinställningen.
VARNING:
Halogenlampor innehåller gas un-der tryck och kan explodera om de hanteras ovarsamt. Skydda därför ögonen när du byter enhalogenlampa. En lampa med repat glas ska inte användas. Se till att barn inte får ta i halogenlampor.Kassera den trasiga lampan enligt miljöbestämmelserna.
tbsweng-5.p65 11/6/03, 11:27 AM
28

5
UNDERHÅLL - GÖR-DET-SJÄLV
29
3. Sätt i en ny lampa. Bakljusenheten HTB284
HTB270
G270C01TB-GDT Bagagerumslampan HTB282
1. Peta bort glaset.
2. Lossa elanslutningen. HTB283
HTB272
(1)
(2)
(3)
3. Vrid loss och sätt i en ny lampa. (1) Broms-/bakljus
(2) Blinkers
(3) Backlampa
1. Lossa skruvarna med en kryssmejsel.
2. Lossa elanslutningen.
tbsweng-5.p65 11/6/03, 11:27 AM
29

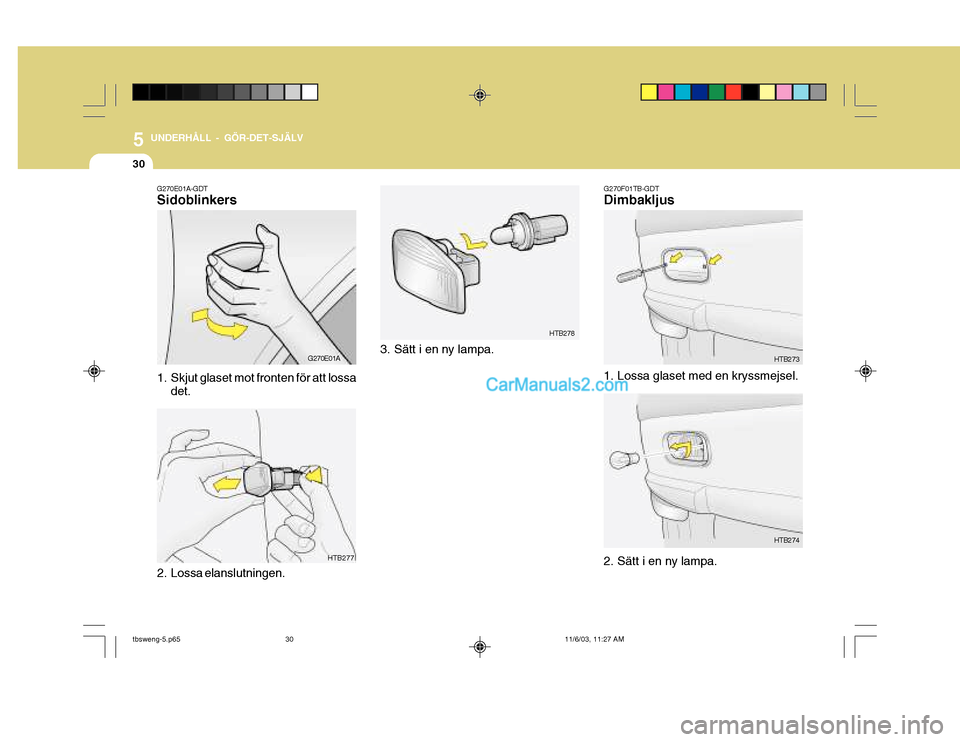

5 UNDERHÅLL - GÖR-DET-SJÄLV
30
G270F01TB-GDT Dimbakljus
1. Lossa glaset med en kryssmejsel. HTB273
2. Sätt i en ny lampa. HTB274
HTB277
G270E01A-GDT Sidoblinkers
G270E01A
1. Skjut glaset mot fronten för att lossa det.
2. Lossa elanslutningen.
HTB278
3. Sätt i en ny lampa.
tbsweng-5.p65 11/6/03, 11:27 AM
30
