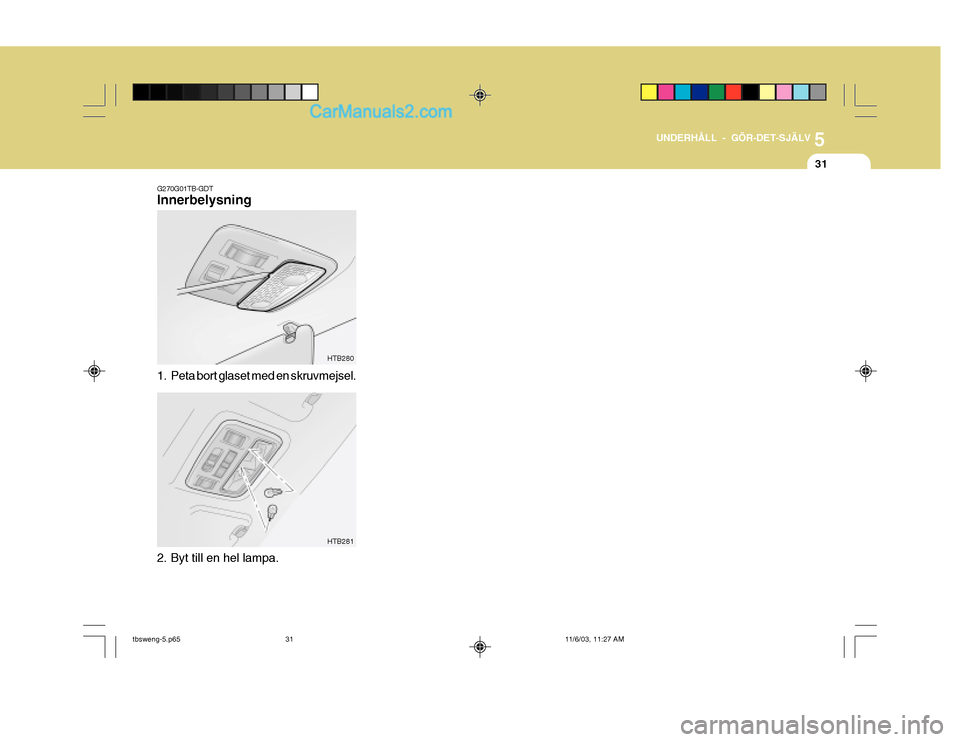

G270G01TB-GDT Innerbelysning
1. Peta bort glaset med en skruvmejsel. HTB280
2. Byt till en hel lampa. HTB281
tbsweng-5.p65
11/6/03, 11:27 AM
31

5 UNDERHÅLL - GÖR-DET-SJÄLV
32
Lampa
Strålkastarlampa (H4 halogen) Parkeringsljus fram DimljusBlinkers Sidoblinkers Innerbelysning
Nr 6 7 89
10
G280A01TB-GDT
HTB147A
516
Watt
60/55 5
27 21 5
1010Nr 1 2 3 4 5Watt 165
21 5
21
21/5 21
Läslampa Taklampa Lampa
Högt monterat bromsljusRegistreringsskylt DimbakljusBagagerumslampa Bakljusenhet
43279108
Blinkers Broms-/bakljusBacklampa
tbsweng-5.p65 11/6/03, 11:27 AM
32

5
UNDERHÅLL - GÖR-DET-SJÄLV
33
G200C01TB-GDT Motorrummet
HTB261-E SKYDDADE KOMPONENTER
Tändningslåset Tändningslås, startreläBränslepump, generator, motorns styrenhetAutomatisk bränsleavstängningMotorkylfläktStrålkastare, defrosterreläABS (låsningsfria bromsar)Motorns styrenhetLuftkonditionering, bränslepumpInsprutningLuftkonditioneringSignalhornABS (låsningsfria bromsar)ABS (låsningsfria bromsar)KupéfläktElektriska fönsterhissarElektrisk styrservo GeneratorLedig LedigLedig
AMPERETAL
30A30A30A20A30A50A10A10A10A15A10A10A20A40A30A30A50A 15A 10A10A
MÄRKNING
IGN 2IGN 1ECU
F/PUMP RAD
BATT ABS
ECU
SNSR INJ
A/CON HORN ABS1ABS2BLW
P/WDW EPS
BATT ( ) SPARESPARESPARE
OBS: Informationen ovan kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren.
1,1 liter
1,3/1,6 liter 100A 120A
SÄKRINGAR
tbsweng-5.p65
11/6/03, 11:27 AM
33

5 UNDERHÅLL - GÖR-DET-SJÄLV
34
SKYDDADE KOMPONENTER
Kupébelysning, radio, instrumentbelysning Helljusindikator och vänster strålkastare Dimljus Höger strålkastareBakrutedefroster Kupéfläkt, taklucka Dimljus tid- och alarmstyrenhet, elfönsterhissar samtnivåjustering för strålkastare Dimbakljus VindrutetorkarmotorVarningsblinkers och tid- och alarmstyrenhet Bromsljus och elfönsterhissar Motorns styrenhetBakrutedefrosterEluppvärmda framsäten Halvljusautomatik Startrelä och stöldlarmsystemBakrutetorkare Dörrlås och taklucka KrockkuddarMotorns styrenhet, ABS styrenhet Cigarettändare InstrumentbelysningHöger broms- och bakljus Blinkers och backljus Radio och elektriska backspeglarKontrollampa för krockkuddar Vänster broms- och bakljus Luftkonditionering
G200D01TB-GDT Säkringshållare i kupén
HTB260-E
AMPERETAL15 A 15 A 10 A 15 A30 A 10 A 10 A10 A 20 A15 A 15 A 15 A10 A20 A 10 A 10 A15 A 20 A 10 A10 A 15 A 10 A10 A 10 A 10 A10 A 10 A 10 A
MÄRKNING
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION R/FOG
FRT VPR HAZARD
STOPECU2
HTB MIR
S/HTD
DRL
START
RRWPR
DLOCK A/BAGECU1
C/LIGHT
CLUSTER TAIL RH
T/SIG
AUDIO
A/BAG IND
TAIL LHA/C SW
OBS: Informationen ovan kan avvika från placeringarna i din bil. Den är dock aktuell i samband med tryckningen. Kontrollera därför även informationen på locket till säkringshållaren.
tbsweng-5.p65 11/6/03, 11:27 AM
34

6
Avgasreningen............................................................. 6-2
Katalysatorn ................................................................. 6-2
EGR-syst emet .............................................................. 6-3
6
AVGASRENINGSSYSTEMET
tbsweng-6.p65 11/6/03, 11:24 AM
1

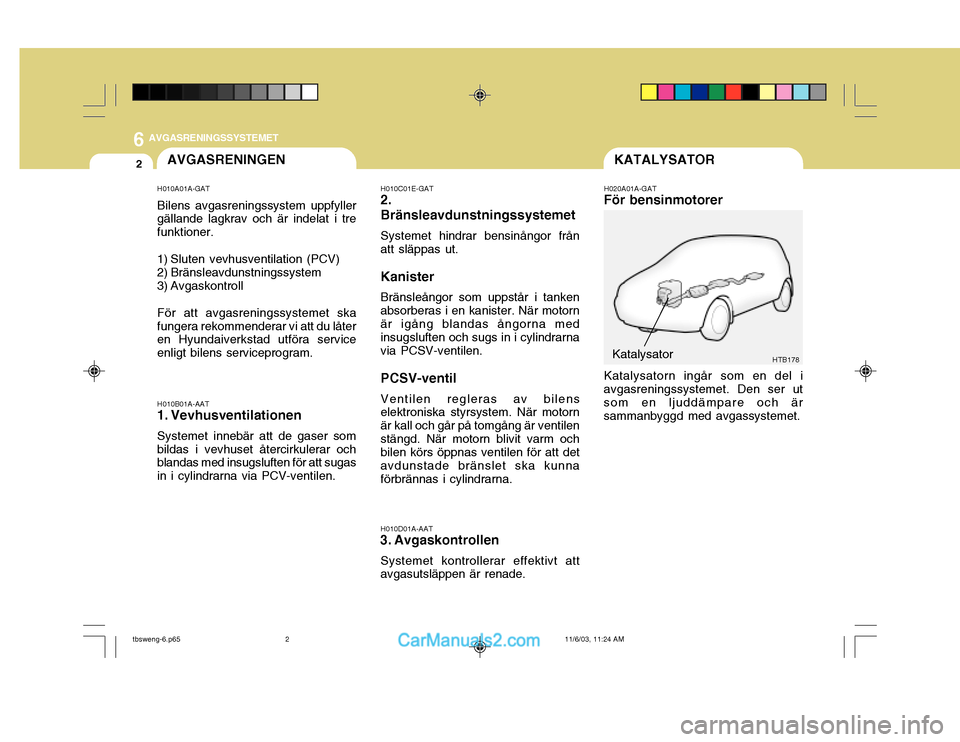

6AVGASRENINGSSYSTEMET
2KATALYSATOR
H020A01A-GAT
För bensinmotorer
HTB178
Katalysatorn ingår som en del i
avgasreningssystemet. Den ser ut som en ljuddämpare och är sammanbyggd med avgassystemet.
Katalysator
H010A01A-GAT Bilens avgasreningssystem uppfyller
gällande lagkrav och är indelat i tre funktioner.
1) Sluten vevhusventilation (PCV)
2) Bränsleavdunstningssystem
3) Avgaskontroll
För att avgasreningssystemet ska
fungera rekommenderar vi att du låter en Hyundaiverkstad utföra service enligt bilens serviceprogram.
H010B01A-AAT
1. Vevhusventilationen
Systemet innebär att de gaser som
bildas i vevhuset återcirkulerar och blandas med insugsluften för att sugas in i cylindrarna via PCV-ventilen. H010C01E-GAT
2. Bränsleavdunstningssystemet
Systemet hindrar bensinångor från
att släppas ut. Kanister
Bränsleångor som uppstår i tanken
absorberas i en kanister. När motorn är igång blandas ångorna med insugsluften och sugs in i cylindrarna via PCSV-ventilen. PCSV-ventil
Ventilen regleras av bilens
elektroniska styrsystem. När motorn är kall och går på tomgång är ventilenstängd. När motorn blivit varm och bilen körs öppnas ventilen för att det avdunstade bränslet ska kunnaförbrännas i cylindrarna. H010D01A-AAT
3. Avgaskontrollen
Systemet kontrollerar effektivt att avgasutsläppen är renade.
AVGASRENINGEN
tbsweng-6.p65
11/6/03, 11:24 AM
2

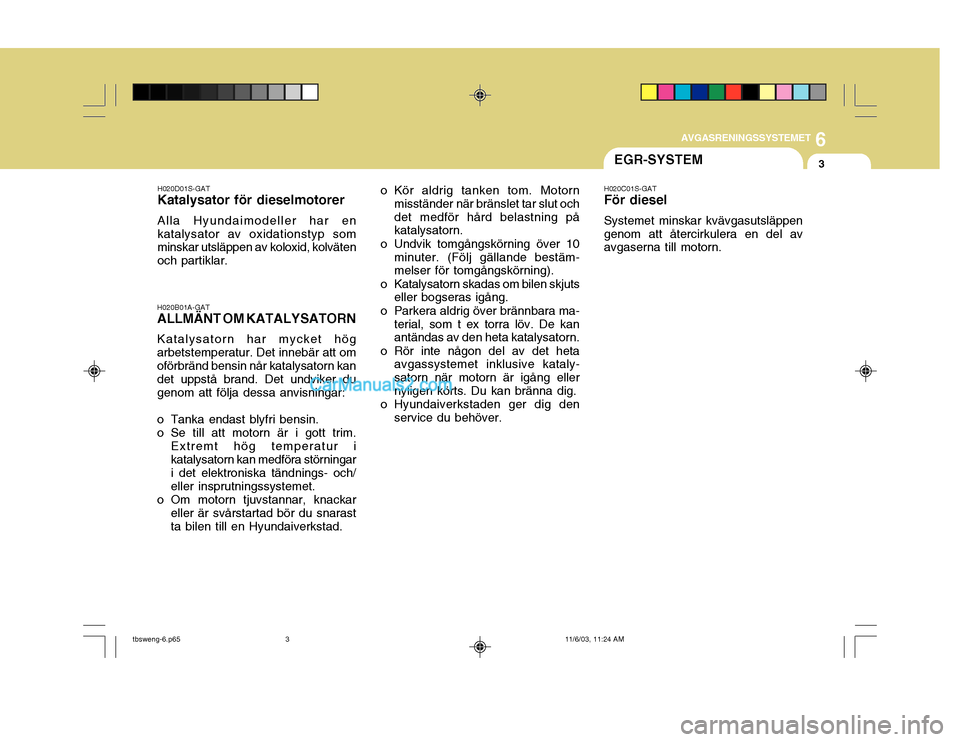

6
AVGASRENINGSSYSTEMET
3EGR-SYSTEM
H020B01A-GAT
ALLMÄNT OM KATALYSATORN
Katalysatorn har mycket hög arbetstemperatur. Det innebär att omoförbränd bensin når katalysatorn kan det uppstå brand. Det undviker du genom att följa dessa anvisningar:
o Tanka endast blyfri bensin.
o Se till att motorn är i gott trim. Extremt hög temperatur ikatalysatorn kan medföra störningar i det elektroniska tändnings- och/ eller insprutningssystemet.
o Om motorn tjuvstannar, knackar eller är svårstartad bör du snarastta bilen till en Hyundaiverkstad.
H020D01S-GAT Katalysator för dieselmotorer Alla Hyundaimodeller har en katalysator av oxidationstyp som minskar utsläppen av koloxid, kolväten och partiklar.
o Kör aldrig tanken tom. Motorn
misständer när bränslet tar slut ochdet medför hård belastning på katalysatorn.
o Undvik tomgångskörning över 10 minuter. (Följ gällande bestäm-melser för tomgångskörning).
o Katalysatorn skadas om bilen skjuts eller bogseras igång.
o Parkera aldrig över brännbara ma- terial, som t ex torra löv. De kanantändas av den heta katalysatorn.
o Rör inte någon del av det heta avgassystemet inklusive kataly- satorn när motorn är igång ellernyligen körts. Du kan bränna dig.
o Hyundaiverkstaden ger dig den service du behöver. H020C01S-GAT För diesel Systemet minskar kvävgasutsläppen genom att återcirkulera en del av avgaserna till motorn.
