Hyundai Getz 2007 Betriebsanleitung (in German)

ELGENSCHAFTEN DES HYUNDAI 1- 91
!WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug
verloren gehen, und es besteht einUnfallrisiko. B610A01E-GST
SIGNALHORN Drücken Sie einen der zwei Knöpfe auf
beiden Seiten des Lenkrades, um das Signalhorn zu betätigen. B240B01TB

1- 92 ELGENSCHAFTEN DES HYUNDAI
B710A01TB
B710A01TB-GST BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE (Falls vorhanden)
B710B01A-AST

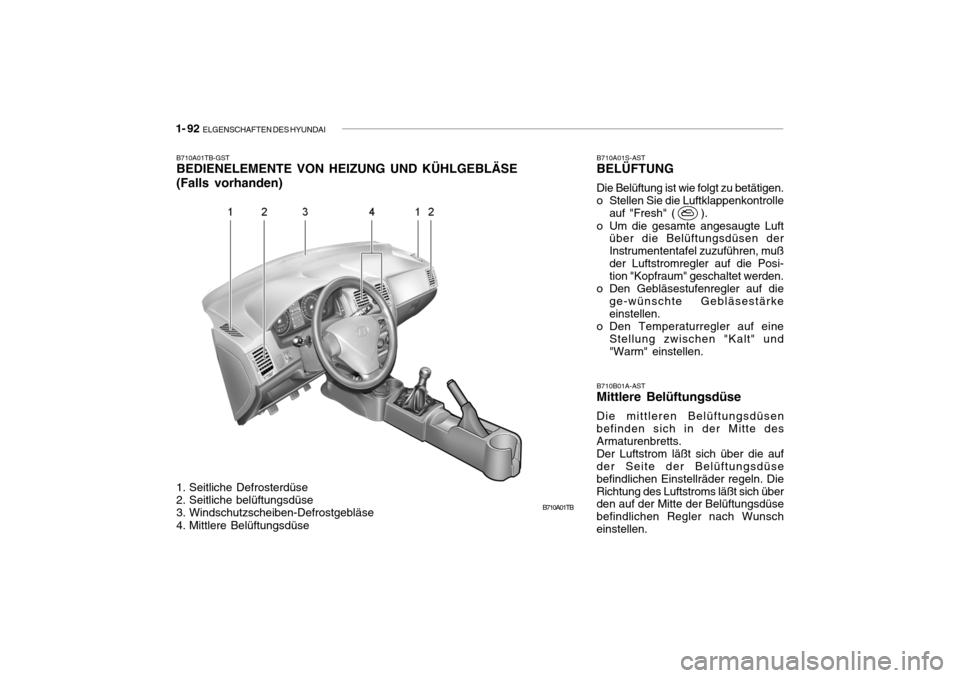

Mittlere Belüftungsdüse Die mittleren Belüftungsdüsen befinden sich in der Mitte des Armaturenbretts. Der Luftstrom läßt sich über die auf der Seite der Belüftungsdüse befindlichen Einstellräder regeln. DieRichtung des Luftstroms läßt sich über den auf der Mitte der Belüftungsdüse befindlichen Regler nach Wunscheinstellen.
1. Seitliche Defrosterdüse
2. Seitliche belüftungsdüse
3. Windschutzscheiben-Defrostgebläse
4. Mittlere Belüftungsdüse B710A01S-AST
BELÜFTUNG Die Belüftung ist wie folgt zu betätigen.
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Um die gesamte angesaugte Luft über die Belüftungsdüsen derInstrumententafel zuzuführen, mußder Luftstromregler auf die Posi- tion "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die ge-wünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und"Warm" einstellen.

ELGENSCHAFTEN DES HYUNDAI 1- 93
B670A01A-AST Gebläsestufenregler Mit diesem Regler wird das Gebläse ein- und ausgeschaltet sowie die Gebläsestufe gewählt. Die Stärke derüber das System zugeführten Luft läßt sich durch Wahl einer der Reglerpositionen zwischen "1" und"4" einstellen.
B670A01TB-GST
HEIZUNGS-UND BELÜFTUNGSDREH- KNÖPFE (Falls vorhanden)
B710C01Y-AST Seitliche Belüftungsdüse
Die seitlichen Belüftungsdüsen befinden sich auf beiden Seiten desArmaturenbretts.Über die seitlichen Einstellräder läßtsich die Menge der über die seitlichenBelüftungsdüsen zugeführten Frischluft einstellen. Diese Belüftungsdüsen können auch geschlossen werden, so daß durchsie überhaupt keine Luft gesaugt wird.Die Richtung des Luftstroms läßt sich durch Drehen des auf der Mitte der seitlichen Belüftungsdüsenbefindlichen Reglers nach Wunsch einstellen.
HTB033
1 2 3
4 HTB034
56

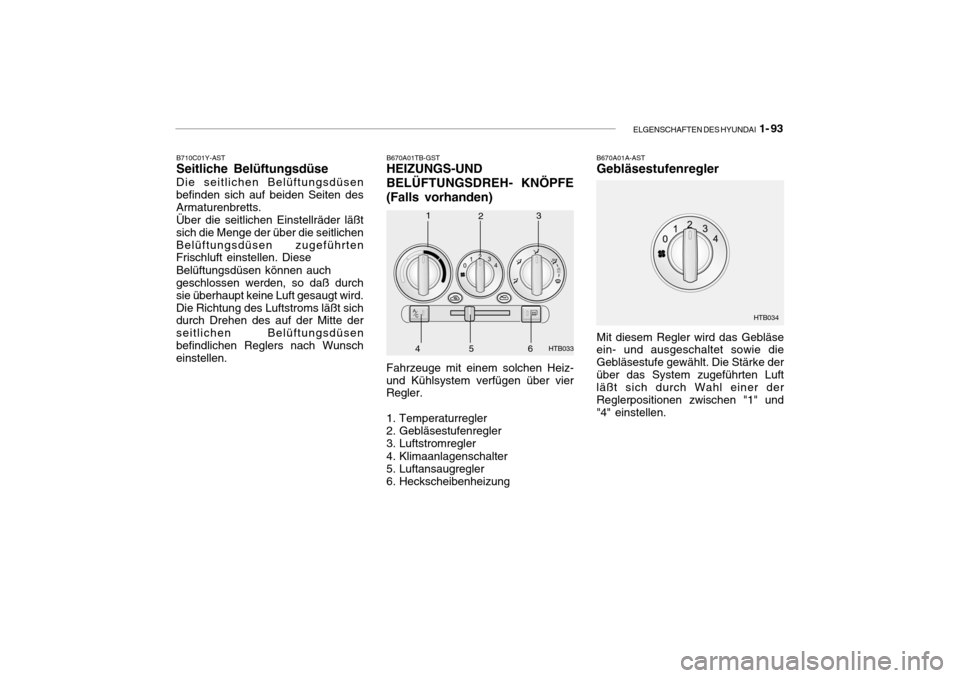

Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vier Regler.
1. Temperaturregler
2. Gebläsestufenregler
3. Luftstromregler
4. Klimaanlagenschalter
5. Luftansaugregler
6. Heckscheibenheizung

1- 94 ELGENSCHAFTEN DES HYUNDAI
HTB036
HTB038

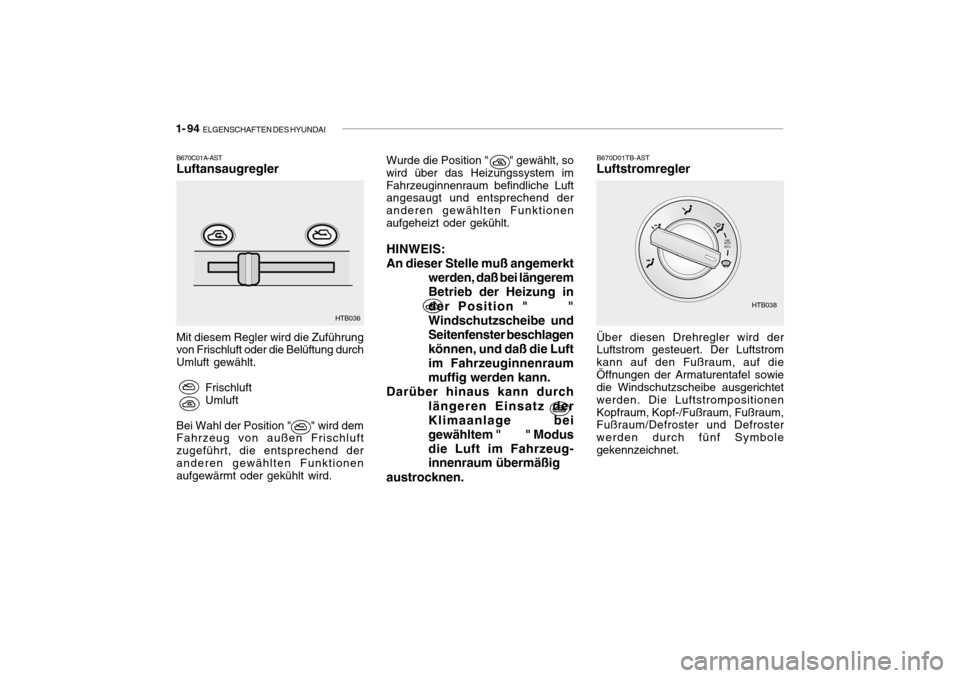

B670C01A-AST Luftansaugregler Mit diesem Regler wird die Zuführung von Frischluft oder die Belüftung durch Umluft gewählt.
Frischluft Umluft
Bei Wahl der Position " " wird dem Fahrzeug von außen Frischluft zugeführt, die entsprechend deranderen gewählten Funktionen aufgewärmt oder gekühlt wird. Wurde die Position " " gewählt, so wird über das Heizungssystem imFahrzeuginnenraum befindliche Luft angesaugt und entsprechend der anderen gewählten Funktionenaufgeheizt oder gekühlt. HINWEIS: An dieser Stelle muß angemerkt
werden, daß bei längerem Betrieb der Heizung in der Position " " Windschutzscheibe undSeitenfenster beschlagenkönnen, und daß die Luftim Fahrzeuginnenraummuffig werden kann.
Darüber hinaus kann durch längeren Einsatz derKlimaanlage beigewähltem " " Modusdie Luft im Fahrzeug-innenraum übermäßig
austrocknen. B670D01TB-AST
Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf dieÖffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die LuftstrompositionenKopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster werden durch fünf Symbolegekennzeichnet.

ELGENSCHAFTEN DES HYUNDAI 1- 95
B670D01TB B670D02TB

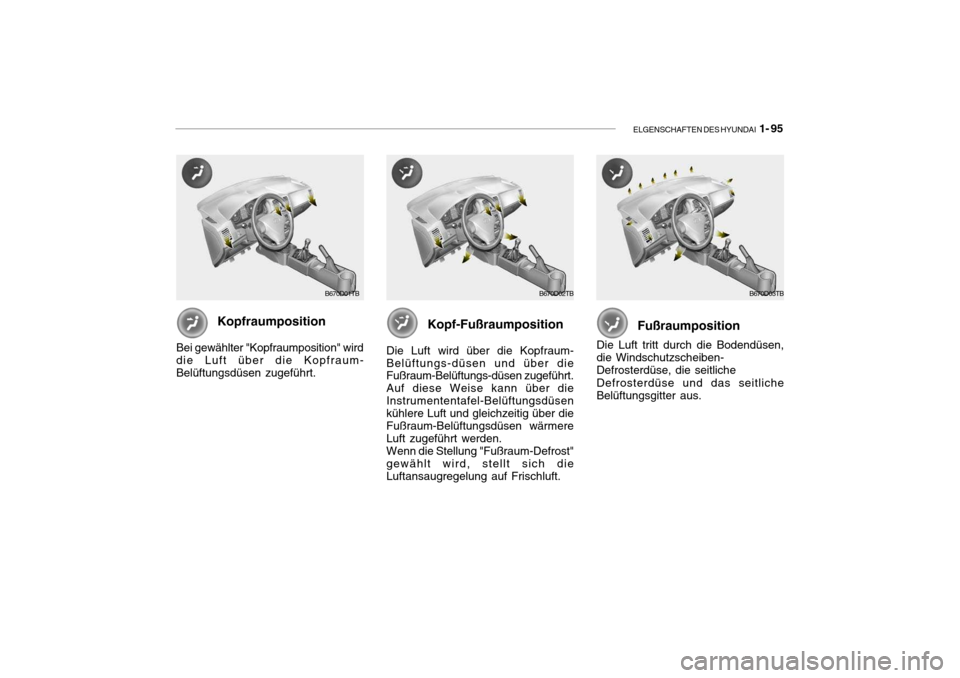

Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum-Belüftungsdüsen zugeführt. Kopf-Fußraumposition
Die Luft wird über die Kopfraum-Belüftungs-düsen und über die Fußraum-Belüftungs-düsen zugeführt. Auf diese Weise kann über dieInstrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmereLuft zugeführt werden.Wenn die Stellung "Fußraum-Defrost"gewählt wird, stellt sich dieLuftansaugregelung auf Frischluft. Fußraumposition
Die Luft tritt durch die Bodendüsen,die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.B670D03TB

1- 96 ELGENSCHAFTEN DES HYUNDAI

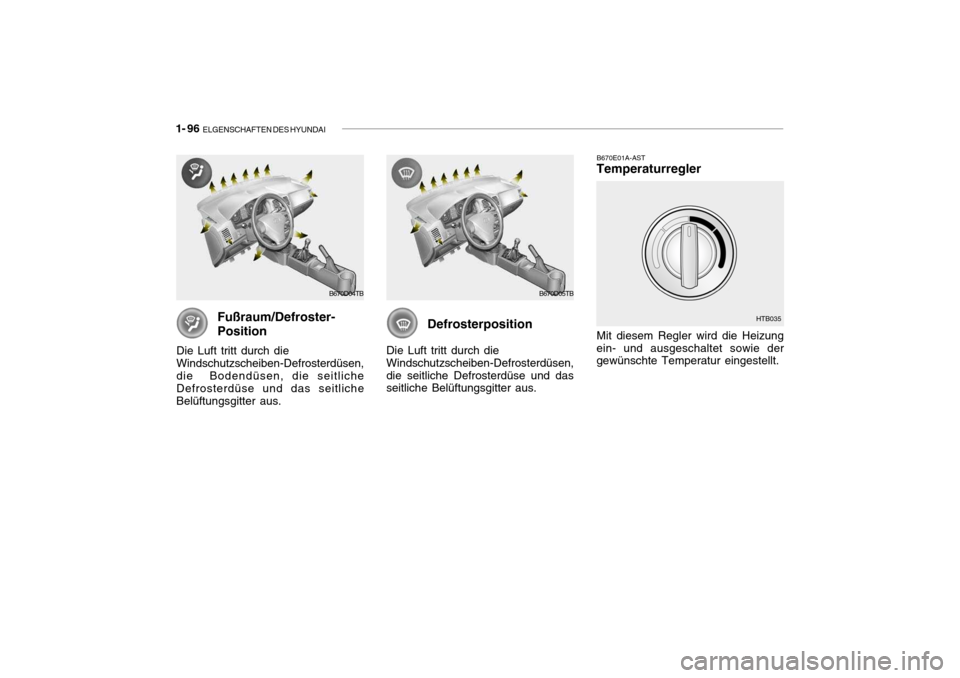

Fußraum/Defroster- Position
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen, die Bodendüsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.HTB035
Defrosterposition
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen,die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. B670E01A-AST
Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie der gewünschte Temperatur eingestellt.
B670D04TBB670D05TB

ELGENSCHAFTEN DES HYUNDAI 1- 97
HTB045
B690A01A-AST HEIZUNGSREGLER
Zum normalen Heizen den Luftansaugregler auf die Position" " und den Luftstromregler aufdie Position " " einstellen.Zum schnelleren Heizen sollte derLuftan-saugregler auf die Position" " eingestellt werden. Wenn die Fensterscheiben beschlagen, den Luftstromregler in die Position " " schalten und den Luftansaugregler auf die Position" " einstellen. Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen. B720A01TB-ESTDEFROSTER Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschla- genen Windschutzscheibe:
o Den Luftansaugregler auf Frischluft
( ) stellen.
o Den Luftstromregler auf Defrost
( ) stellen.
o Zur Beschleunigung die Klimaanlage einschalten.
o Den Temperaturregler auf die gewünschte Position stellen.
B700A01A-AST
BI-LEVEL-HEIZUNGIhr Hyundai ist mit einer BI-LEVEL- Heizung ausgestattet. Dadurch ist esmöglich, daß aus den Belüftungsdüsen in der Armaturenentafel kältere und gleichzeitig aus den Fußraumdüsenwärmere Luft in den Innenraum gelangt. Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi-
tion ( ) einstellen.
o Den Luftstromregler auf die Position ( ) einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm" einstellen.

1- 98 ELGENSCHAFTEN DES HYUNDAI
o Den Gebläseregler auf eine beliebige
Position zwischen 1 und 4 stellen
Freibekommen einer zugefrorenen oder außenbeschlagenen Windschut-zscheibe:
o Den Luftansaugregler auf Frischluft ( ) stellen.
o Den Luftstromregler auf Defrost ( ) stellen.
o Den Temperaturregler auf Warm stellen.
o Den Gebläseregler auf Position 3
oder 4 stellen.
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird,kann dies durch denTemperaturunterschied zu einemBeschlagen derWindschutzscheiben-Außenseiteführen. Zu diesem Zeitpunkt denLuftstromhebel auf Gesichtshöhe ( ) und die Lüftergeschwindigkeit auf Niedrig stellen.
HTB037
B730A01FC-GST
HINWEISE ZUM BETRIEB
o Den Luftansaugregler
zwischenzeitlich in die Position "Umluft" schalten, damit kein Stauboder gesundheitsschädlicheAbgase über das Belüftungssystemin das Fahrzeug gelangen. Um eineweitere Frischluftver-sorgung zu gewährleisten, muß der Luftansaugregler bei normalenAußenbedi-ngungen wieder auf "Frischluft" gestellt werden. Auf diese Weise wird dieAufmerksamkeit des Fahrers sowieder Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durchBlätter, Schnee, Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen der Windschutz- scheiben-Innenseite zu vermeiden, den Lufteinlaßhebel aufFrischluftzufuhr ( ) und die Lüftergeschwindigkeit auf den gewünschten Wert stellen. B740A01A-AST

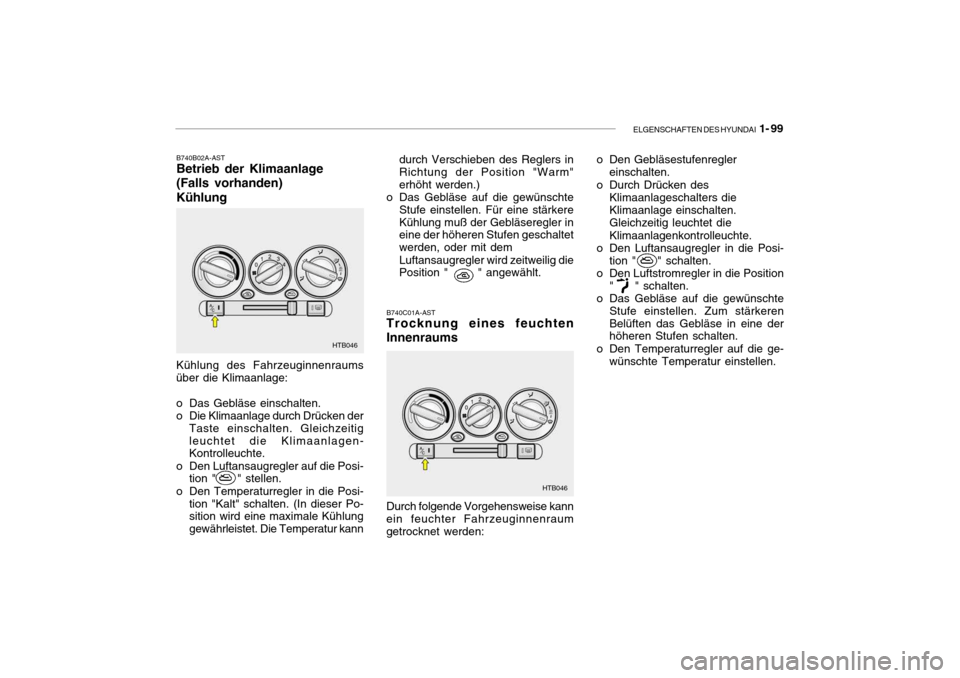

KLIMAANLAGENSCHALTER (Falls vorhanden) Die Klimaanlage wird durch Drücken der Taste eingeschaltet.

ELGENSCHAFTEN DES HYUNDAI 1- 99
HTB046
HTB046
B740B02A-AST Betrieb der Klimaanlage (Falls vorhanden)Kühlung
Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken der Taste einschalten. Gleichzeitigleuchtet die Klimaanlagen- Kontrolleuchte.
o Den Luftansaugregler auf die Posi- tion " " stellen.
o Den Temperaturregler in die Posi- tion "Kalt" schalten. (In dieser Po-sition wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Verschieben des Reglers in Richtung der Position "Warm" erhöht werden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläseregler in eine der höheren Stufen geschaltet werden, oder mit dem Luftansaugregler wird zeitweilig die Position " " angewählt.
B740C01A-AST
Trocknung eines feuchten Innenraums Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden: o Den Gebläsestufenregler
einschalten.
o Durch Drücken des Klimaanlageschalters die Klimaanlage einschalten. Gleichzeitig leuchtet die Klimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion " " schalten.
o Den Luftstromregler in die Position
" " schalten.
o Das Gebläse auf die gewünschte
Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die ge- wünschte Temperatur einstellen.

1- 100 ELGENSCHAFTEN DES HYUNDAI
B760A06A-GST KLIMAANLAGENFILTER (Für Verdampfer und Gebläse)(Falls vorhanden)
B740D01A-AST
Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum
beim Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nachaußen strömen kann.
o Bei eingeschalteter Klimaanlage
alle Fenster geschlossen halten, damit keine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen
niedrigeren Gang schalten.Dadurch erhöht sich die Motordrehzahl und damit auch die Drehzahl des Klimaanlage-nkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlage mindestens einmal monatlich einigeMinuten laufenlassen. So verteilen sich die Schmiermittel besser, und
die Klimaanlage wird stets ineinwandfreiem Zustand gehalten. B760A01Y

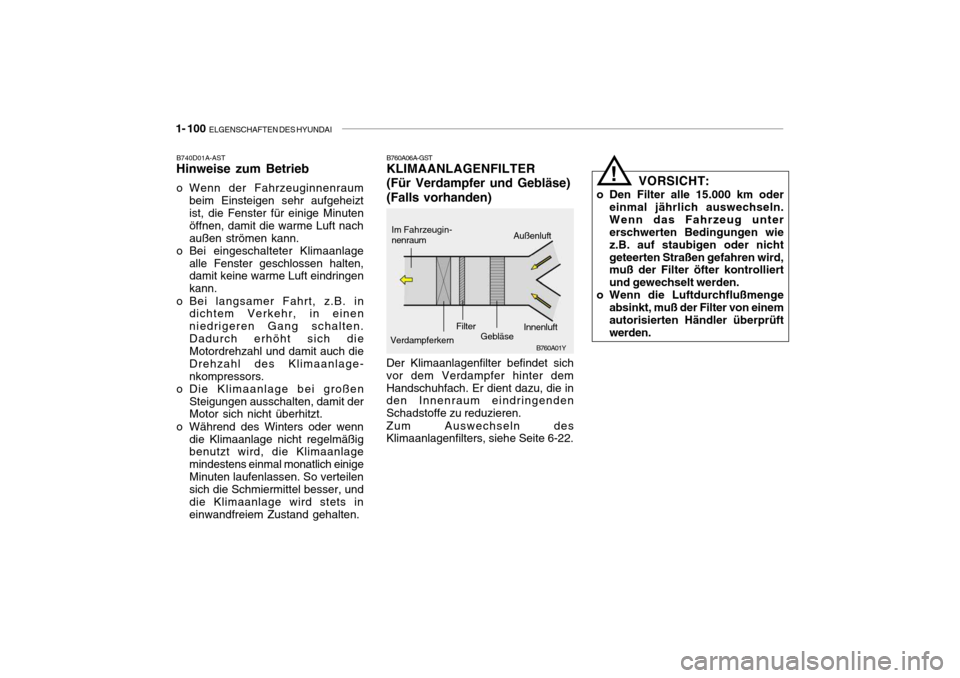

Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter demHandschuhfach. Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren. Zum Auswechseln des Klimaanlagenfilters, siehe Seite 6-22.Im Fahrzeugin- nenraum
VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug unter erschwerten Bedingungen wie z.B. auf staubigen oder nichtgeteerten Straßen gefahren wird, muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge
absinkt, muß der Filter von einemautorisierten Händler überprüft werden.
!
Innenluft
Außenluft
Gebläse
Verdampferkern Filter
