Hyundai Getz 2007 Manuel du propriétaire (in French)

7- 4 SYSTEME ANTIPOLLUTION
mauvais fonctionnement des systèmes électrique, d'allumage ou d'injection M.P.I.
o Si votre moteur cale, émet un bruit, cogne ou est difficile à démarrer,conduisez votre véhicule chez un concessionnaire Hyundai dès que possible pour remédier auproblème.
o Evitez de rouler sur la réserve de
carburant. Si vous tombez à courtde carburant, le moteur peut avoir des râtés et provoquer une sur- charge du convertisseurcatalytique.
o Evitez de faire tourner le moteur au ralenti pendant plus de 10 min- utes.
o Il faut éviter de démarrer votre voiture en la tirant ou en lapoussant. Ceci peut provoquer une surcharge du convertisseurcatalytique.
o Veillez à ne pas arrêter votre véhicule au-dessus de matériaux combustibles comme des herbes sèches, des papiers, des feuillesmortes ou des chiffons. Si ces matériaux entraient en contact avec le convertisseur catalytique, ilspourraient prendre feu. H020C01S-GUT Système EGR ; Pour Moteur Diesel Ce système aide à contrôler les ox-
ides de nitrogène qui recirculent une partie des gaz d'échappement dans le moteur, réduisant ainsi latempérature de combustion du cylindre.
o Ne touchez pas le pot catalytique
ou toute autre partie du système d'échappement pendant que lemoteur tourne, car ils sont très chauds et vous pourriez vous brûler.
o Rappelez-vous que votre
concessionnaire Hyundai est lapersonne la plus compétente pour vous aider.

8. BON A SAVOIRInformations produit
NUMERO D'IDENTIFICATION DU VEHICULE .............................. 8-2
NUMERO DU MOTEUR ................................................................. 8-2
PRESSIONS DE GONFLAGE RECOMMANDEES ....................... 8-3
PNEUS NEIGE ................................................................................ 8-4PNEUS A CHAINE .......................................................................... 8-4
PERMUTATION DES PNEUS ........................................................ 8-5
EQUILIBRAGE DES ROUES ......................................................... 8-5
ADHERENCE DES PNEUS ........................................................... 8-5
QUAND REMPLACER LES PNEUS .............................................. 8-6
ROUE DE SECOURS ET OUTILLAGE ......................................... 8-6
8

8- 2 INFORMATIONS PRODUIT

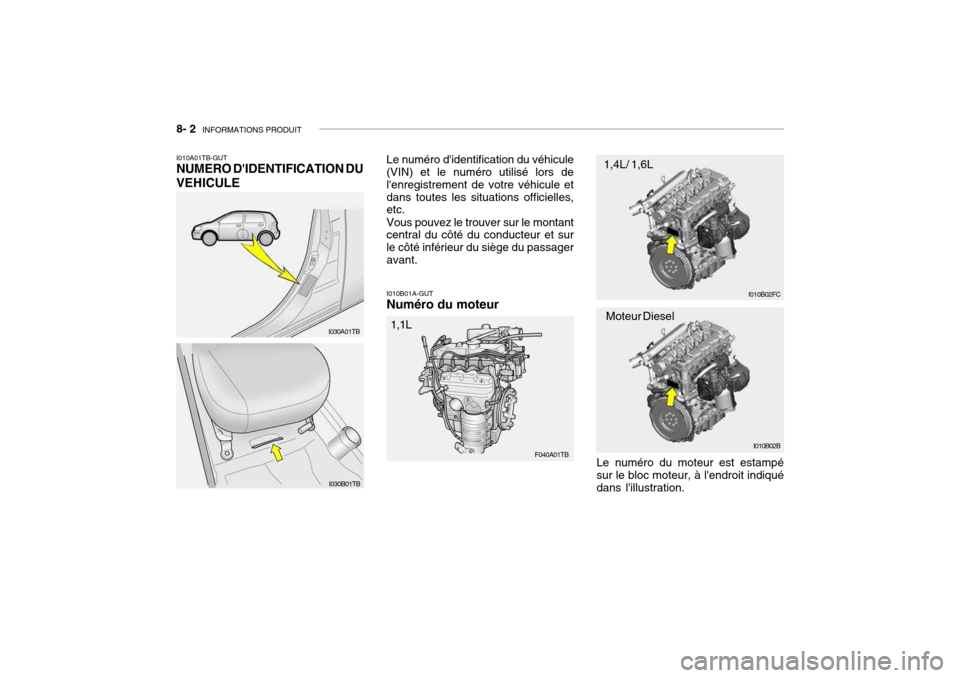

I010B01A-GUT Numéro du moteur
I010A01TB-GUTNUMERO D'IDENTIFICATION DU VEHICULE
Le numéro d'identification du véhicule (VIN) et le numéro utilisé lors de l'enregistrement de votre véhicule etdans toutes les situations officielles, etc. Vous pouvez le trouver sur le montant central du côté du conducteur et sur le côté inférieur du siège du passageravant.
I030A01TB
F040A01TB I010B02FC
I010B02B
1,1L 1,4L/ 1,6L
Moteur Diesel
I030B01TB Le numéro du moteur est estampé sur le bloc moteur, à l'endroit indiqué dans l'illustration.

INFORMATIONS PRODUIT 8- 3
HTB263
SI010C1-FU PNEUMATIQUES Les pneus montés sur votre Hyundai sont choisis pour procurer les meilleures performances en conduite normale.
I030A03TB-GUT PRESSIONS DE GONFLAGE RECOMMANDEES L'étiquette des pneus située dans la
boîte à gants vous donne la pression recommandée pour votre voiture. Ces pressions sont choisies afin d'offrir le confort, l'usure des pneumatiques et la stabilité les plus satisfaisantesdans des conditions normales. Les pressions pneumatiques doivent être vérifiées au moins chaque mois. Lespressions de gonflage correctes de pneumatique doivent être maintenues pour ces raisons.
o Des pressions inférieures à celles
recommandées provoquent une usure irrégulière de la chape et un mauvais comportement.
o Des pressions supérieures à celles
recommandées augmentent le ris-que d'endommagement par les impacts et provoquent une usure irrégulière de la chape.
5,0Jx14 5,5Jx145,5Jx155,0Jx145,5Jx145,5Jx15
4,0Tx14 165/65R14175/65R14185/55R15
175/ 65R14 185/ 55R15
T105/70D14 avant
210(30) 220(32) 420(60) arrière
230(33) 230(33) 420(60) avant
230(33) 230(33) 420(60)
arrière
210(30) 220(32) 420(60)
Dimension des
pneumatiques
Dimen-
sion de
la jante Pression de gonflage des
pneumatiques , kPa (PSI)
Jusqu'à 2
personnes Jusqu'à la
charge max.MO-
TEUR
ESS-
ENCE
DIE-SEL

8- 4 INFORMATIONS PRODUIT
!
I010A01TB-GUT PNEUS A CHAINE Les chaînes doivent être montées sur les roues avant. S'assurer que les chaînes ont la dimension appropriée et qu'elles sont montéesconformément aux instructions du fabricant. Pour minimiser l'usure des pneus et des chaînes, ne pas lesutiliser plus longtemps qu'il ne faut. AVERTISSEMENT:
o Lorsque vous conduisez sur des routes recouvertes de neige ou de glace, roulez à moins de 30 km/h (20 mph).
o Utilisez la classe SAE « S » ou des chaînes métalliques et enplastique.
o N'utilisez pas les chaînes à pneu
pour le pneumatique 185/55R 15pour éviter d'endommager la carrosserie.
o En cas de bruits dus au contact des chaînes sur la carrosserie, resserrez la chaîne pour évitertout contact avec la carrosserie.
o Resserrez les chaînes pour
éviter d'endommager lacarrosserie après avoir parcouru 0,5 ~ 1 km avec les chaînes montées.
ATTENTION:
Toujours procéder comme suit:
o Vérifier la pression lorsque les pneus sont froids. La voiture doit avoir stationné pendant trois heures au moins et n'avoirpas roulé plus de 1,6 km après le démarrage.
o Vérifier la pression de la roue de secours en même temps que celle des autres pneus.
!
SI030A1-FU PNEUS NEIGE Les pneus neige doivent être de la même taille et avoir la même capacitéde charge que les pneus d'origine. Les pneus neige doivent être montés sur les quatre roues pour ne pas compromettre la maniabilité de lavoiture. Les pneus neige doivent être gonflés
en ajoutant 4 psi (28 kPa) aux valeursindiquées pour les pneus standard(voir étiquette sur la portière avant gauche), ou à la valeur maximum figurant sur le flanc du pneu. Parmices deux possibilités, choisir la valeur de pression la moins élevée.
Lorsque la voiture est équipée de
pneus neige, ne pas dépasser la vitesse de 120 km/h.

INFORMATIONS PRODUIT 8- 5
HA1409Indicateur d'usure
SI060A1-FU EQUILIBRAGE DES ROUES Des roues mal équilibrées peuvent
affecter la maniabilité de la voiture et accélérer l'usure des pneus. Les roues ont été équilibrées en usine, mais elles peuvent nécessiter unnouvel équilibrage au fil du temps.
Chaque fois qu'un pneu est démonté
pour réparation, il doit être rééquilibré lors du remontage. SI060B1-FUADHERENCE DES PNEUS L'adhérence de la voiture est affecté par l'usure des pneus, un gonflage incorrect et l'état de la route. Remplacer les pneus lorsque lesindicateurs d'usure apparaissent. Pour réduire le risque de perte de contrôle, réduire la vitesse lorsque la route estmouillée, enneigé ou verglacée.
SI050A1-FU PERMUTATION DES PNEUS
ATTENTION:
o Ne pas utiliser de miniroue de secours.
o Ne jamais utiliser des pneus à structure diagonale avec despneus à carcasse radiale. Un tel panachage peut compromettregravement la maniabilité de la voiture.
!
Les pneus devraient être permutés
tous les 10.000 km. Si vous remarquez que les pneus s'usent de manière irrégulière, faites vérifier lavoiture par un distributeur Hyundai pour remédier au problème. Après avoir permuté les pneus, ajuster lapression et contrôler le couple de serrage des écrous de roue.

8- 6 INFORMATIONS PRODUIT

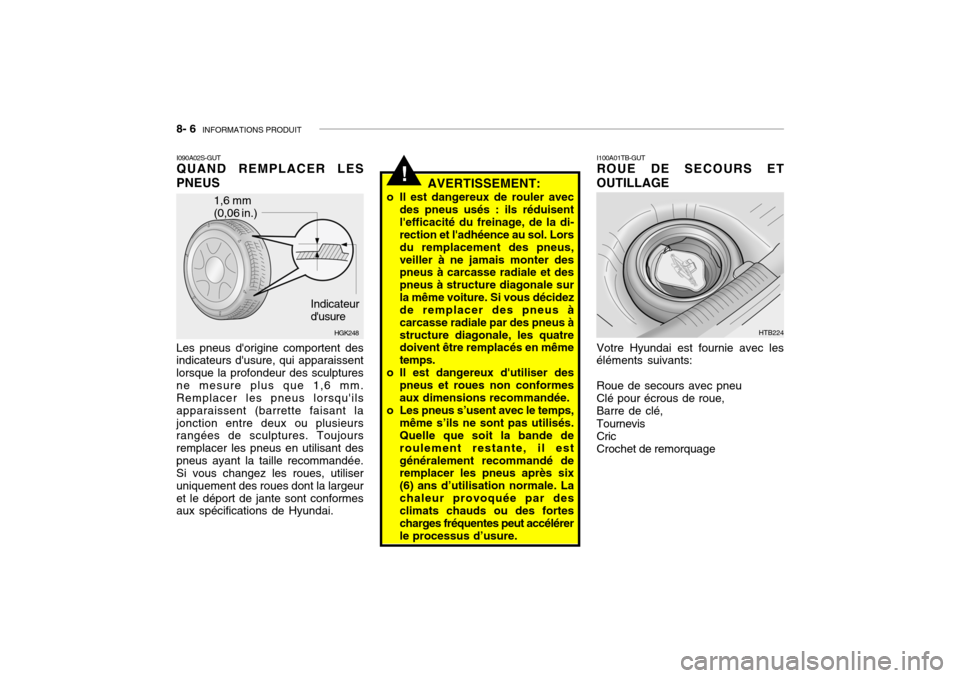

I100A01TB-GUT ROUE DE SECOURS ET
OUTILLAGE Votre Hyundai est fournie avec les éléments suivants: Roue de secours avec pneu Clé pour écrous de roue, Barre de clé, Tournevis Cric Crochet de remorquage
HTB224
I090A02S-GUT QUAND REMPLACER LES
PNEUS Les pneus d'origine comportent des indicateurs d'usure, qui apparaissent lorsque la profondeur des sculpturesne mesure plus que 1,6 mm. Remplacer les pneus lorsqu'ils apparaissent (barrette faisant lajonction entre deux ou plusieurs rangées de sculptures. Toujours remplacer les pneus en utilisant despneus ayant la taille recommandée. Si vous changez les roues, utiliser uniquement des roues dont la largeuret le déport de jante sont conformes aux spécifications de Hyundai.
1,6 mm (0,06 in.)
HGK248
Indicateur d'usure
!AVERTISSEMENT:
o Il est dangereux de rouler avec des pneus usés : ils réduisent l'efficacité du freinage, de la di- rection et l'adhéence au sol. Lors du remplacement des pneus,veiller à ne jamais monter des pneus à carcasse radiale et des pneus à structure diagonale surla même voiture. Si vous décidez de remplacer des pneus à carcasse radiale par des pneus àstructure diagonale, les quatre doivent être remplacés en même temps.
o Il est dangereux d'utiliser des pneus et roues non conformesaux dimensions recommandée.
o Les pneus s’usent avec le temps, même s’ils ne sont pas utilisés. Quelle que soit la bande de roulement restante, il estgénéralement recommandé de remplacer les pneus après six (6) ans d’utilisation normale. Lachaleur provoquée par des climats chauds ou des fortes charges fréquentes peut accélérerle processus d’usure.

9. CARACTERISTIQUES TECHNIQUES
MESURE......................................................................................... 9-2
MOTEUR ........................................................................................ 9-3
TABLEAU DE LUBRIFICATION ..................................................... 9-4
9

9- 2 CARACTERISTIQUES TECHNIQUES
J020A01TB-GUT DIRECTION ASSISTEE J030A03TB-GUT PNEUS J050A01FC-GUT FREINS
J010A02TB-GUT MESURE
J030B01FC-GUT PNEUMATIQUE DE RECHANGE
Type Jeu des roues Course de la crémaillère Type pompe à huile 3.825 (150,6)
1.665(65,6) 1.490(58,7) 2.455(96,7) 1.450(57,1) 1.440(56,7)
Longueur hors-tout Largeur hors-tout Hauteur hors-tout (à vide) Empattement Chape rouse
Hydraulique double avec servofreins Disque ventilé Tambour Câble
Crémaillère et pignons 0 ~ 30 mm (0 ~ 1,18 in.) 132 mm (5,20 in.) 140 mm (5,5 in.) Type à vanne
Avant Arrière
mm (in.)
Capacité du réservoir de carburant Liter
45 Imp.gal
9,9
Type Type freins avant Type freins arrière Frein de stationnement
T105/70D14(Temporaire) Haut de gamme
Standard Option
Manuelle Assistée
J060A01TB-GUT SYSTEME CARBURANT
165/65R14, 175/65R14, 185/55R15
Option

CARACTERISTIQUES TECHNIQUES 9- 3
J070A02TB-GUT MOTEUR
ESSENCE
1-3-4-2
BKR5ES-11 RC10YC4
BKR5ESRC10YC
1,0 ~ 1,1 mm (0,039 ~ 0,043 in.) 0,7 ~ 0,8 mm (0,028 ~ 0,032 in.) 1,4 L
75,5 x 78,1 1.399
--
1,1 L
67 x 77 1.086
0,13 mm0,17 mm
850 100
BTDC 3 5 1,6 L
76,5 x 87 1.599
--
Moteur typeAlésage et course (mm)Cylindrée (cc)
Ordre d'allumage/Commande d'injection Jeu des soupapes(Moteur Froid : 20±5°C) BougiesEcartement des bougiesRalenti (t/mn)Calage de l'allumage/Commande de l'avance à l'injection AdmissionEchappement
NGK CHAMPIONNGK CHAMPION Sans plomb Avec plomb
DIESEL
1,5L
4-Cyl. en ligne DOHC 75 x 84,5
1.493
1-3-4-2 - -- - -----
Commande Auto
Sans plombAvec plomb
TYPE
4-Cyl. en ligne SOHC 4-Cyl. en ligne DOHC
700 100
BTDC 5 5
