Hyundai Getz 2010 Betriebsanleitung (in German)

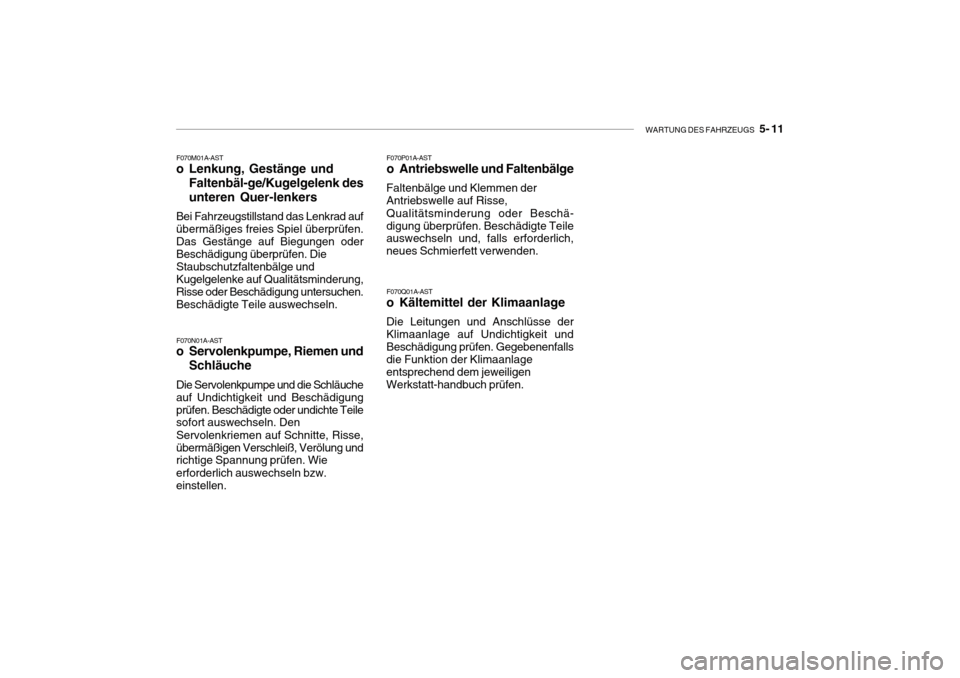

WARTUNG DES FAHRZEUGS 5- 11
F070M01A-AST
o Lenkung, Gestänge und
Faltenbäl-ge/Kugelgelenk des unteren Quer-lenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel überprüfen.Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge und Kugelgelenke auf Qualitätsminderung,Risse oder Beschädigung untersuchen.Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläucheauf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teile sofort auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge
Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschä- digung überprüfen. Beschädigte Teile auswechseln und, falls erforderlich, neues Schmierfett verwenden.
F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit und Beschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage
entsprechend dem jeweiligen Werkstatt-handbuch prüfen.

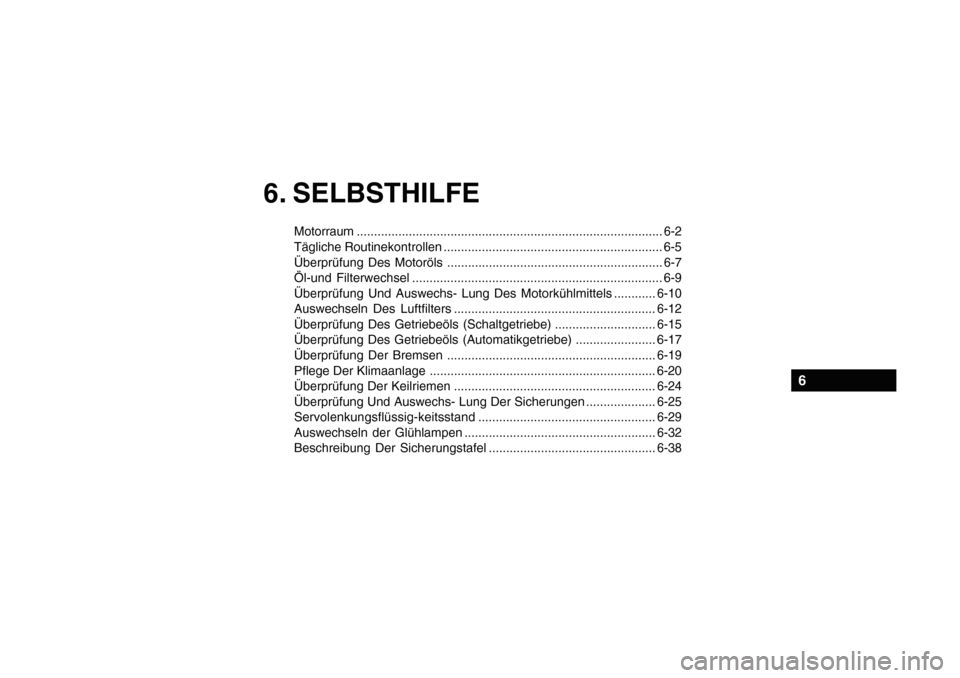

6. SELBSTHILFE
Motorraum........................................................................................ 6-2
Tägliche Routinekontrollen ............................................................... 6-5
Überprüfung Des Motoröls .............................................................. 6-7
Öl-und Filterwechsel ........................................................................ 6-9
Überprüfung Und Auswechs- Lung Des Motorkühlmittels ............ 6-10
Auswechseln Des Luftfilters .......................................................... 6-12
Überprüfung Des Getriebeöls (Schaltgetriebe) ............................. 6-15
Überprüfung Des Getriebeöls (Automatikgetriebe) .. ..................... 6-17
Überprüfung Der Bremsen ............................................................ 6-19
Pflege Der Klimaanlage ....................... .......................................... 6-20
Überprüfung Der Keilriemen .......................................................... 6-24
Überprüfung Und Auswechs- Lung Der Sicherungen ....................6-25
Servolenkungsflüssig-keitsstand ...................................................6-29
Auswechseln der Glühlampen ....................................................... 6-32
Beschreibung Der Sicherungstafel ................................................ 6-38
6

6- 2 SELBSTHILFE

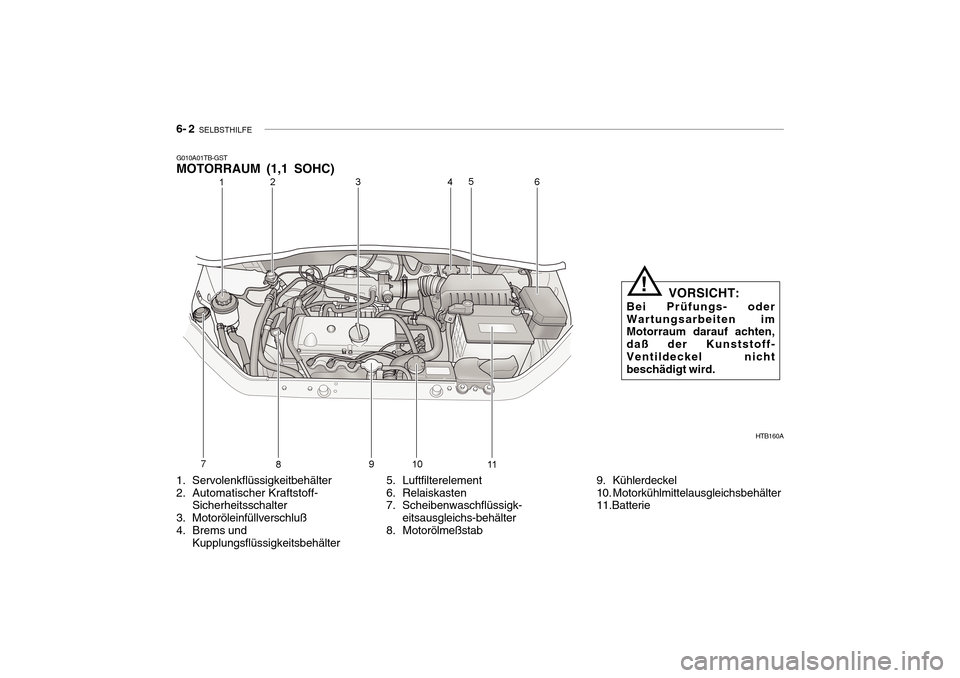

G010A01TB-GST MOTORRAUM (1,1 SOHC)
5. Luftfilterelement
6. Relaiskasten
7. Scheibenwaschflüssigk-eitsausgleichs-behälter
8. Motorölmeßstab
1. Servolenkflüssigkeitbehälter
2. Automatischer Kraftstoff-
Sicherheitsschalter
3. Motoröleinfüllverschluß
4. Brems und Kupplungsflüssigkeitsbehälter 9. Kühlerdeckel
10. Motorkühlmittelausgleichsbehälter 11.BatterieHTB160A
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckel nicht beschädigt wird.
!

SELBSTHILFE 6- 3
HTB5001

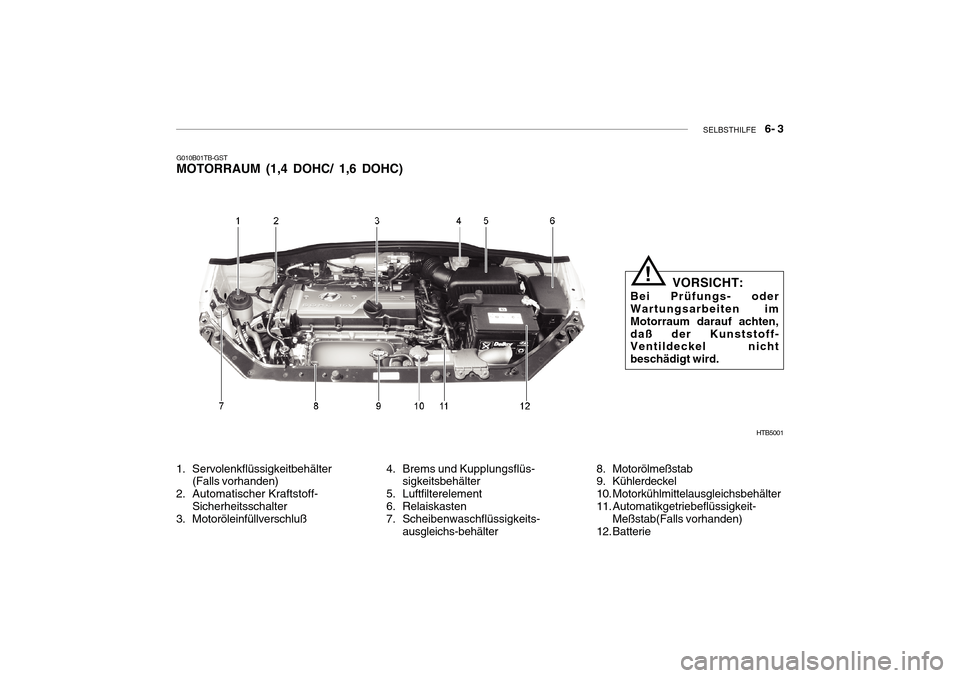

G010B01TB-GST MOTORRAUM (1,4 DOHC/ 1,6 DOHC)
1. Servolenkflüssigkeitbehälter (Falls vorhanden)
2. Automatischer Kraftstoff- Sicherheitsschalter
3. Motoröleinfüllverschluß 4. Brems und Kupplungsflüs-
sigkeitsbehälter
5. Luftfilterelement
6. Relaiskasten
7. Scheibenwaschflüssigkeits- ausgleichs-behälter 8. Motorölmeßstab
9. Kühlerdeckel
10. Motorkühlmittelausgleichsbehälter
11. Automatikgetriebeflüssigkeit-
Meßstab(Falls vorhanden)
12. Batterie
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten,daß der Kunststoff- Ventildeckel nicht beschädigt wird.!

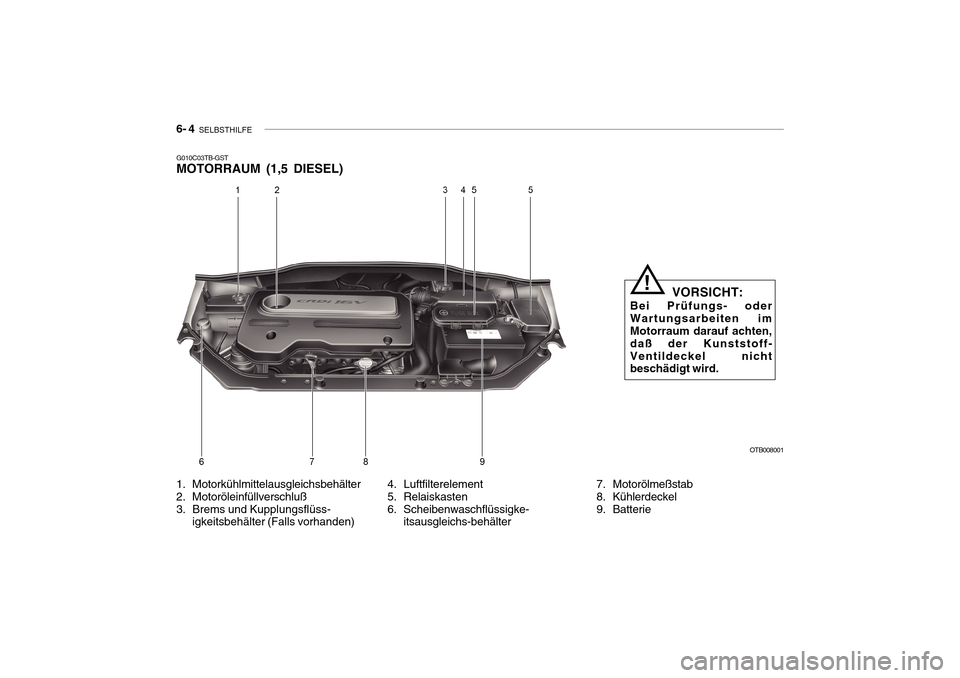

6- 4 SELBSTHILFE
OTB008001
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckel nicht beschädigt wird.
!
4. Luftfilterelement
5. Relaiskasten
6. Scheibenwaschflüssigke- itsausgleichs-behälter
1. Motorkühlmittelausgleichsbehälter
2. Motoröleinfüllverschluß
3. Brems und Kupplungsflüss-
igkeitsbehälter (Falls vorhanden)
G010C03TB-GST MOTORRAUM (1,5 DIESEL)
7. Motorölmeßstab
8. Kühlerdeckel
9. Batterie

SELBSTHILFE 6- 5
G020A01A-AST

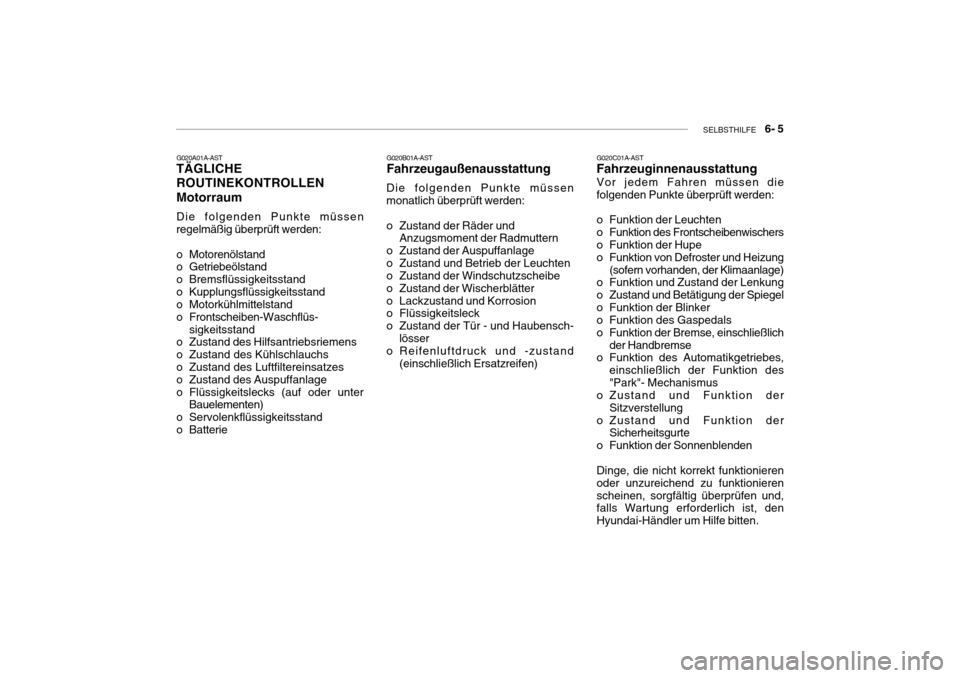

TÄGLICHE ROUTINEKONTROLLENMotorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüs-
sigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand des Auspuffanlage
o Flüssigkeitslecks (auf oder unter
Bauelementen)
o Servolenkflüssigkeitsstand
o Batterie G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheibenwischers
o Funktion der Hupe
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Handbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.
G020B01A-AST Fahrzeugaußenausstattung
Die folgenden Punkte müssenmonatlich überprüft werden:
o Zustand der Räder und Anzugsmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubensch- lösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen)

6- 6 SELBSTHILFE
G030B01JM

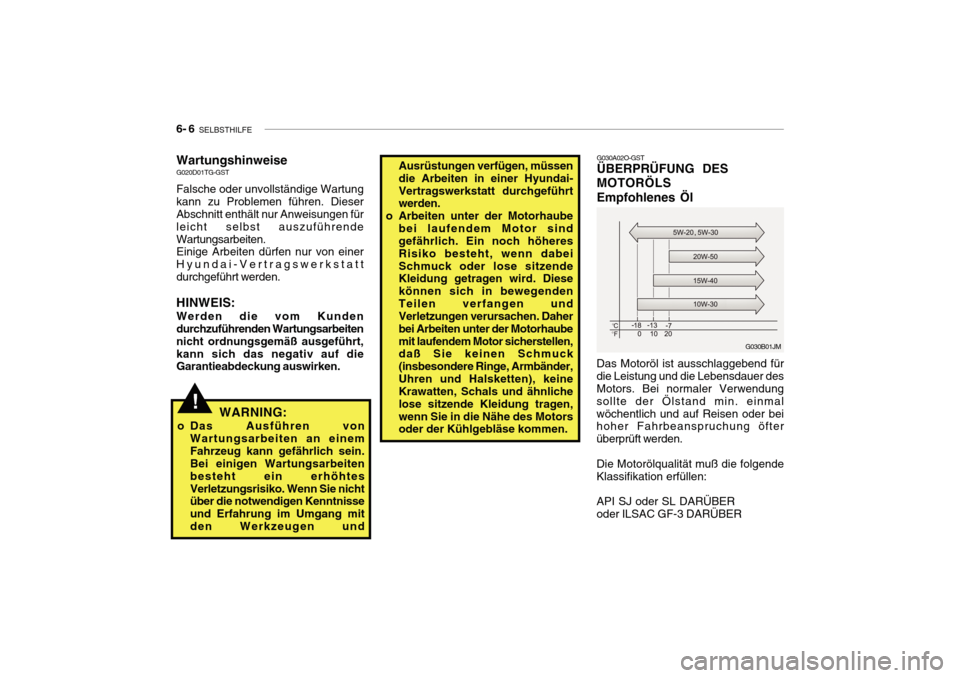

G030A02O-GST ÜBERPRÜFUNG DES MOTORÖLSEmpfohlenes Öl
Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmalwöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ oder SL DARÜBER oder ILSAC GF-3 DARÜBER
Wartungshinweise G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten. Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstattdurchgeführt werden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeiten nicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken.
!WARNING:
o Das Ausführen von Wartungsarbeiten an einem Fahrzeug kann gefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtesVerletzungsrisiko. Wenn Sie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mitden Werkzeugen und
Ausrüstungen verfügen, müssen die Arbeiten in einer Hyundai-Vertragswerkstatt durchgeführt werden.
o Arbeiten unter der Motorhaube
bei laufendem Motor sindgefährlich. Ein noch höheres Risiko besteht, wenn dabeiSchmuck oder lose sitzende Kleidung getragen wird. Diese können sich in bewegendenTeilen verfangen und Verletzungen verursachen. Daher bei Arbeiten unter der Motorhaubemit laufendem Motor sicherstellen, daß Sie keinen Schmuck (insbesondere Ringe, Armbänder,Uhren und Halsketten), keine Krawatten, Schals und ähnliche lose sitzende Kleidung tragen,wenn Sie in die Nähe des Motors oder der Kühlgebläse kommen.

SELBSTHILFE 6- 7
G030B01TB

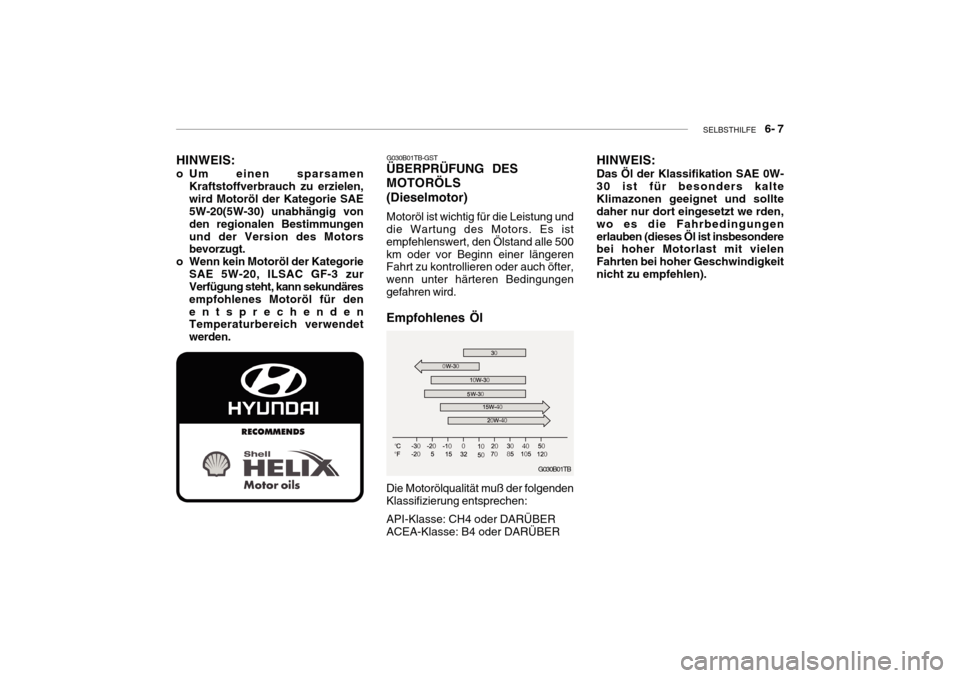

Die Motorölqualität muß der folgenden Klassifizierung entsprechen: API-Klasse: CH4 oder DARÜBER ACEA-Klasse: B4 oder DARÜBER
HINWEIS:
o Um einen sparsamen
Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig von den regionalen Bestimmungenund der Version des Motors bevorzugt.
o Wenn kein Motoröl der Kategorie
SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenes Motoröl für denentsprechenden Temperaturbereich verwendet werden. G030B01TB-GST
ÜBERPRÜFUNG DES MOTORÖLS(Dieselmotor) Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungengefahren wird. Empfohlenes Öl
HINWEIS: Das Öl der Klassifikation SAE 0W- 30 ist für besonders kalteKlimazonen geeignet und sollte daher nur dort eingesetzt we rden, wo es die Fahrbedingungenerlauben (dieses Öl ist insbesondere bei hoher Motorlast mit vielen Fahrten bei hoher Geschwindigkeitnicht zu empfehlen).

6- 8 SELBSTHILFE

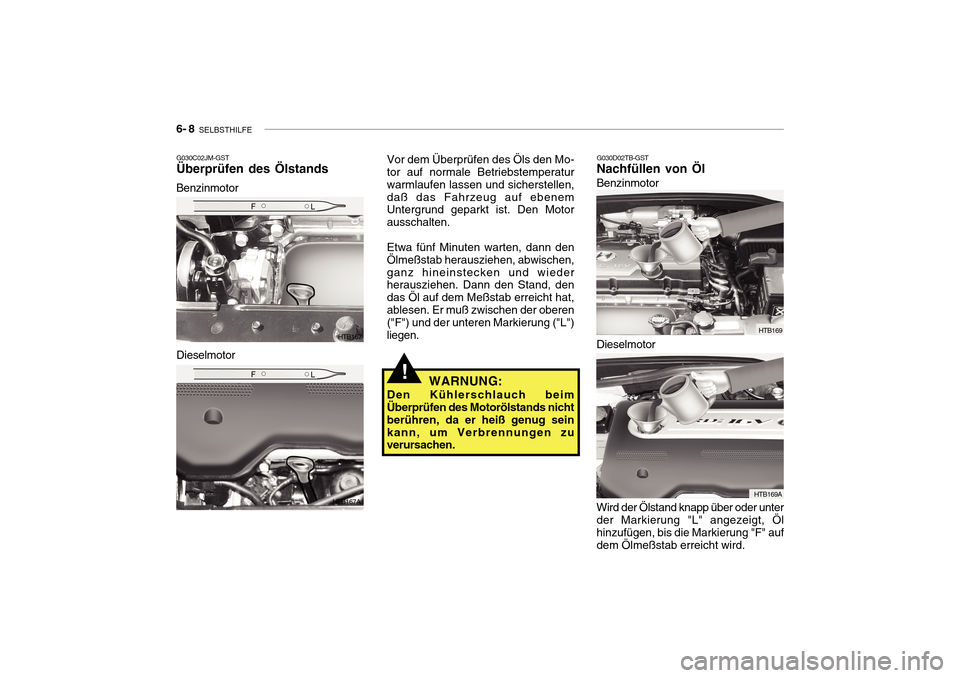

G030C02JM-GST Überprüfen des Ölstands
Benzinmotor G030D02TB-GST
Nachfüllen von Öl
HTB167
HTB167A
DieselmotorHTB169
HTB169A
Benzinmotor Dieselmotor
!
Vor dem Überprüfen des Öls den Mo- tor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen,daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motor ausschalten. Etwa fünf Minuten warten, dann den Ölmeßstab herausziehen, abwischen,ganz hineinstecken und wieder herausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat,ablesen. Er muß zwischen der oberen ("F") und der unteren Markierung ("L") liegen.
WARNUNG:
Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genug seinkann, um Verbrennungen zu verursachen.
Wird der Ölstand knapp über oder unterder Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" aufdem Ölmeßstab erreicht wird.

SELBSTHILFE 6- 9

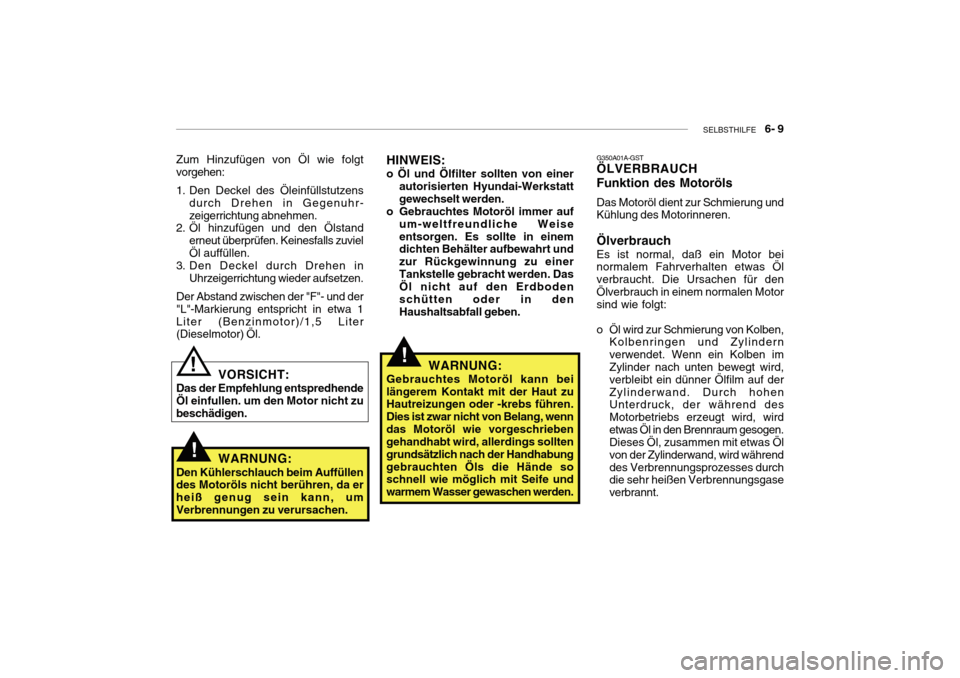

G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Öl
verbraucht. Die Ursachen für denÖlverbrauch in einem normalen Motor sind wie folgt:
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf derZylinderwand. Durch hohen Unterdruck, der während des Motorbetriebs erzeugt wird, wirdetwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird währenddes Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
!
Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens
durch Drehen in Gegenuhr- zeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand
erneut überprüfen. Keinesfalls zuvielÖl auffüllen.
3. Den Deckel durch Drehen in
Uhrzeigerrichtung wieder aufsetzen.
Der Abstand zwischen der "F"- und der"L"-Markierung entspricht in etwa 1Liter (Benzinmotor)/1,5 Liter (Dieselmotor) Öl.
! VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zubeschädigen.
WARNUNG:
Den Kühlerschlauch beim Auffüllen des Motoröls nicht berühren, da er heiß genug sein kann, umVerbrennungen zu verursachen.!
HINWEIS: o Öl und Ölfilter sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.
o Gebrauchtes Motoröl immer auf
um-weltfreundliche Weiseentsorgen. Es sollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einerTankstelle gebracht werden. Das Öl nicht auf den Erdboden schütten oder in denHaushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann beilängerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenndas Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabunggebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.
