Hyundai Grand i10 2015 Manual del propietario (Xcent) (in Spanish)

753
Mantenimiento
3. Tire del fusible averiado. Utilice la her-
ramienta de desmontaje que está en el
panel de fusibles del compartimento
del motor.
4. Compruebe los fusibles que ha extraí-
do. Reemplace los fundidos.
5. Presione el nuevo fusible de la misma
potencia y asegúrese que encaja per-
fectamente en los clips.
Si queda flojo, recomendamos que con-
sulte a un distribuidor HYUNDAI autor-
izado.
OBA073013
■Volante a la izquierda - Tipo A
■Volante a la derecha - Tipo A
■Volante a la izquierda - Tipo B
■Volante a la derecha - Tipo B
OBA073011/OBA073011IN/OBA073011L/OBA073011R
Reemplazo de los fusibles del panel de instrumentos
1. Apague el interruptor de encendido y todos los otros interruptores.
2. Abra la cubierta del panel de fusibles.

Mantenimiento
547

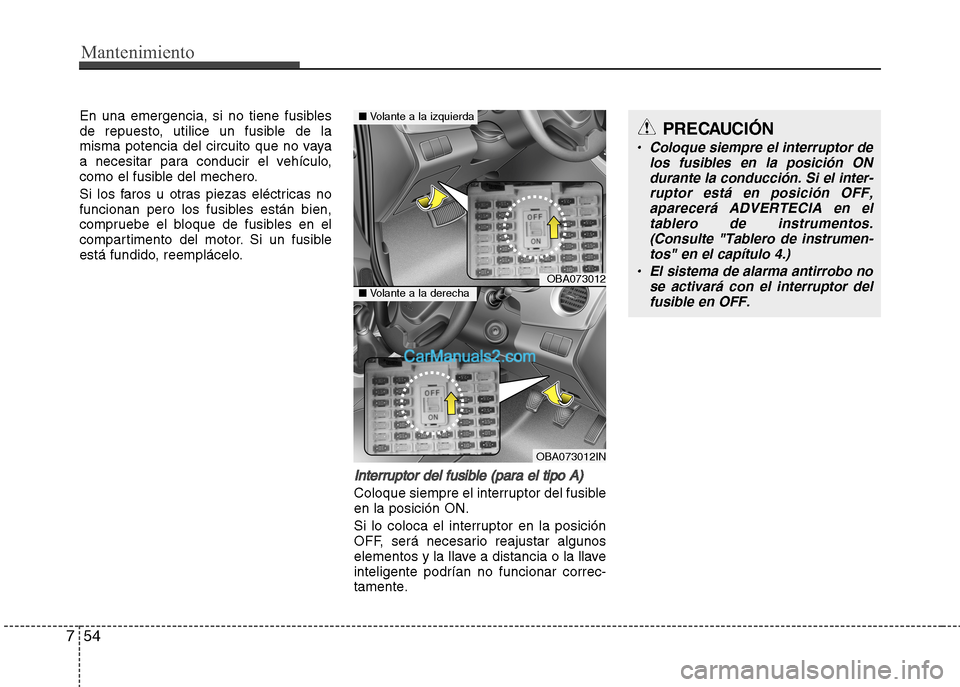

En una emergenciaÓú si no tiene fusibles
de repuestoÓú utilice un fusible de la
misma potencia del circuito que no vaya
a necesitar para conducir el vehículoÓú
como el fusible del mechero.
Si los faros u otras piezas eléctricas no
funcionan pero los fusibles están bienÓú
compruebe el bloque de fusibles en el
compartimento del motor. Si un fusible
está fundidoÓú reemplácelo.
In terru pto r del fusible (para el tipo A)
Coloque siempre el interruptor del fusible
en la posición ON.
Si lo coloca el interruptor en la posición
OFFÓú será necesario reajustar algunos
elementos y la llave a distancia o la llave
inteligente podrían no funcionar correc
tamente.
PRECAUCIGN
• Coloque siempre el interruptor de los fusibles en la posición ONdurante la conducción. Si el inter-ruptor está en posición OFF,aparecerá ADVERTECIA en eltablero de instrumentos.(Consulte "Tablero de instrumen-tos" en el capítulo \f.)
• El sistema de alarma antirrobo no se activará con el interruptor delfusible en OFF.
OBAÓf73Óf12
OBAÓf73Óf12IN
Volante a la izquierda
Volante a la derecha

755
Mantenimiento

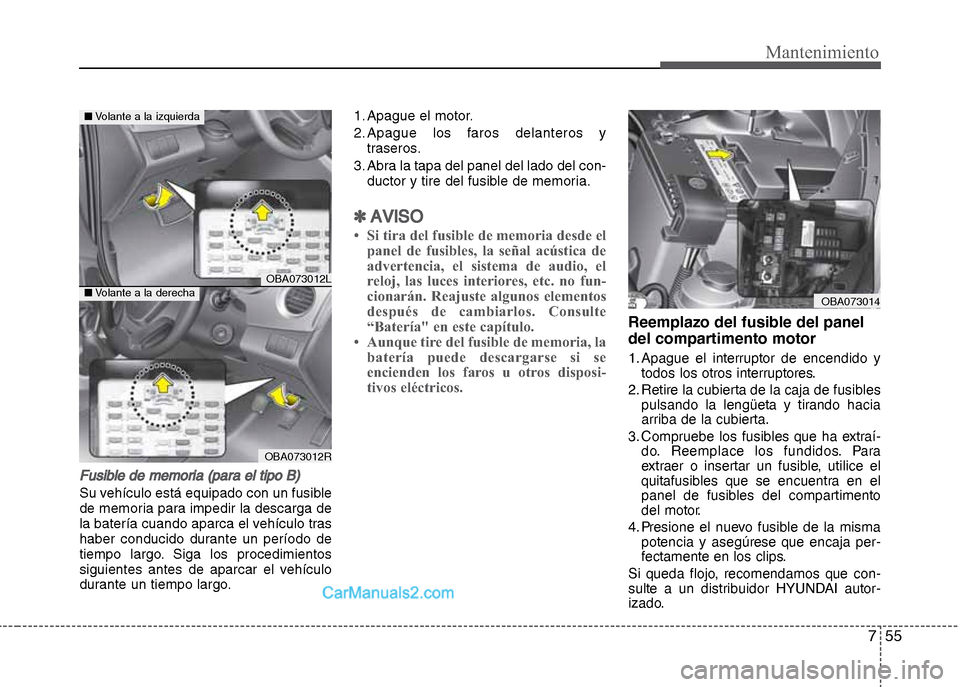

Fusible de memoria (para el tipo B)
Su vehículo está equipado con un fusible
de memoria para impedir la descarga de
la batería cuando aparca el vehículo tras
haber conducido durante un período de
tiempo largo. Siga los procedimientos
siguientes antes de aparcar el vehículo
durante un tiempo largo.1. Apague el motor.
2. Apague los faros delanteros y
traseros.
3. Abra la tapa del panel del lado del con-
ductor y tire del fusible de memoria.
✽AVISO
• Si tira del fusible de memoria desde el
panel de fusibles, la señal acústica de
advertencia, el sistema de audio, el
reloj, las luces interiores, etc. no fun-
cionarán. Reajuste algunos elementos
después de cambiarlos. Consulte
“Batería" en este capítulo.
• Aunque tire del fusible de memoria, la
batería puede descargarse si se
encienden los faros u otros disposi-
tivos eléctricos.
Reemplazo del fusible del panel
del compartimento motor
1. Apague el interruptor de encendido y
todos los otros interruptores.
2. Retire la cubierta de la caja de fusibles
pulsando la lengüeta y tirando hacia
arriba de la cubierta.
3. Compruebe los fusibles que ha extraí-
do. Reemplace los fundidos. Para
extraer o insertar un fusible, utilice el
quitafusibles que se encuentra en el
panel de fusibles del compartimento
del motor.
4. Presione el nuevo fusible de la misma
potencia y asegúrese que encaja per-
fectamente en los clips.
Si queda flojo, recomendamos que con-
sulte a un distribuidor HYUNDAI autor-
izado.
OBA073012L
OBA073012R
■Volante a la izquierda
■Volante a la derechaOBA073014

Mantenimiento
56 7

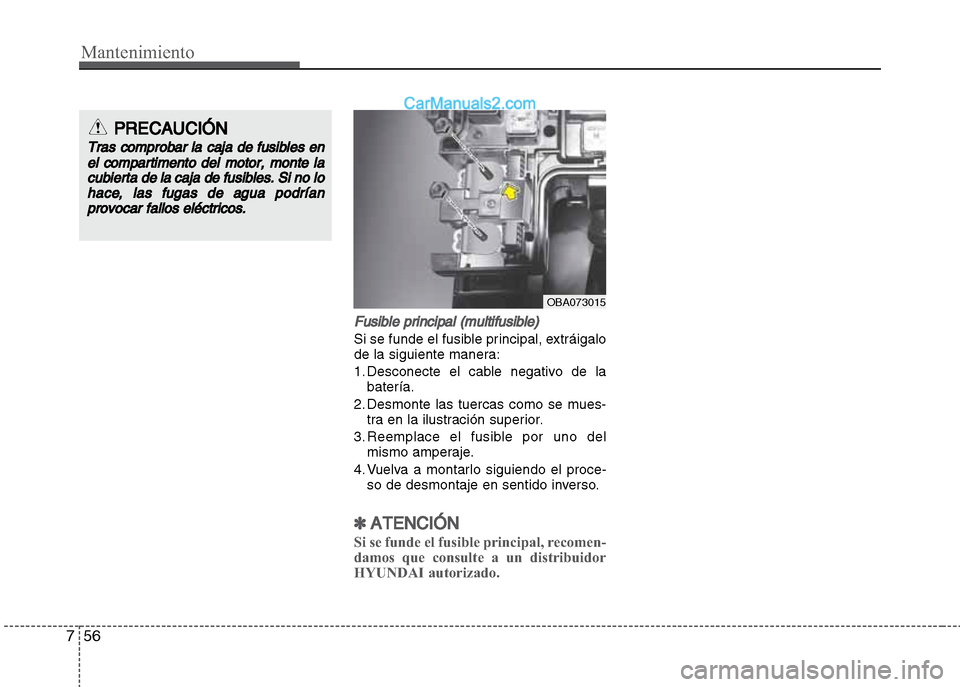

Fusible principal (multifusible)
Si se funde el fusible principal, extráigalo
de la siguiente manera:
1. Desconecte el cable negativo de la
batería.
2. Desmonte las tuercas como se mues-
tra en la ilustración superior.
3. Reemplace el fusible por uno del
mismo amperaje.
4. Vuelva a montarlo siguiendo el proce-
so de desmontaje en sentido inverso.
✽ATENCIÓN
Si se funde el fusible principal, recomen-
damos que consulte a un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Tras comprobar la caja de fusibles en
el compartimento del motor, monte la
cubierta de la caja de fusib
les. Si no lo
hace, las fugas de agua podrían
provocar fallos eléctricos.
OBA073015

757
Mantenimiento

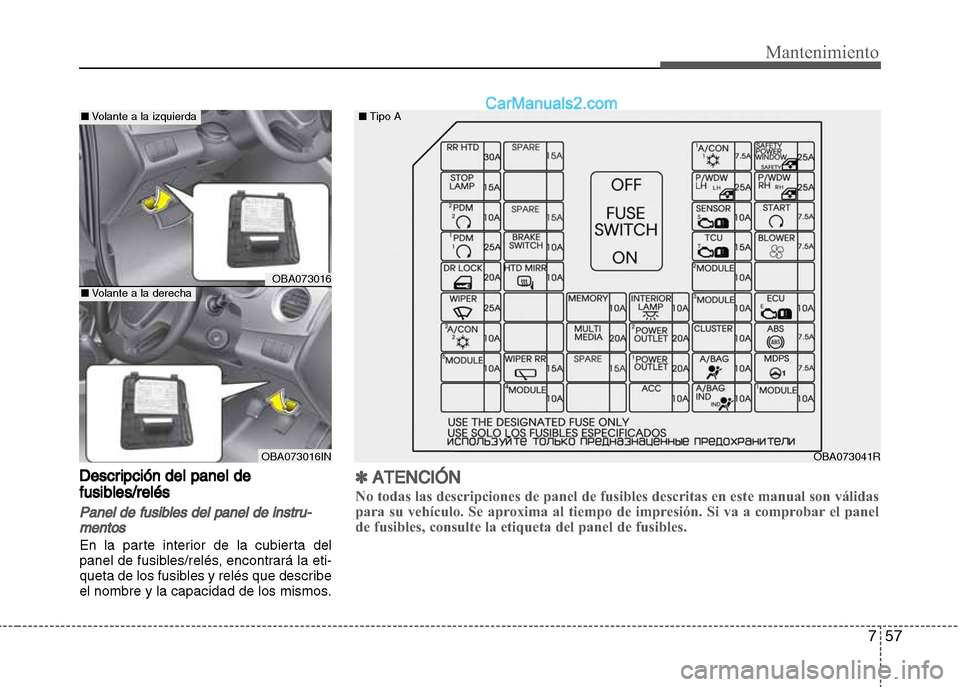

Descripción del panel de
fusibles/relés
Panel de fusibles del panel de instru-
mentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la eti-
queta de los fusibles y relés que describe
el nombre y la capacidad de los mismos.
OBA073016
OBA073016INOBA073041R ■Tipo A
■Volante a la izquierda
■Volante a la derecha
✽ATENCIÓN
No todas las descripciones de panel de fusibles descritas en este manual son válidas
para su vehículo. Se aproxima al tiempo de impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del panel de fusibles.

Mantenimiento
58 7

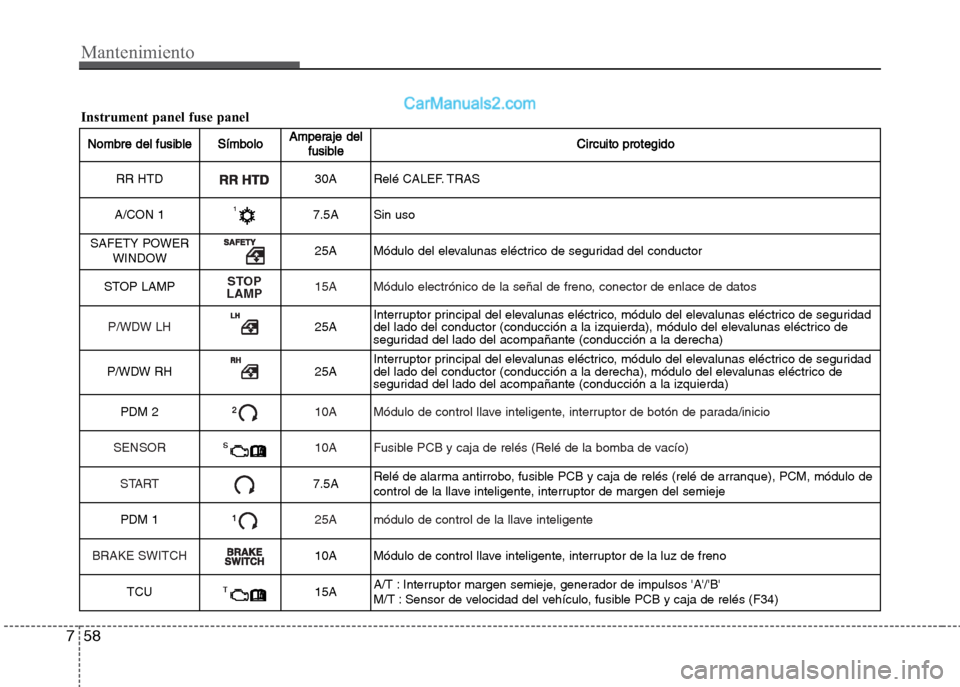

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
RR HTD30A Relé CALEF. TRAS
A/CON 1
7.5A Sin uso
SAFETY POWER
WINDOW
25A Módulo del elevalunas eléctrico de seguridad del conductor
STOP LAMP
STOP
LAMP15A Módulo electrónico de la señal de freno, conector de enlace de datos
P/WDW LH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la izquierda), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la derecha)
P/WDW RH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la derecha), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la izquierda)
PDM 2
210A Módulo de control llave inteligente, interruptor de botón de parada/inicio
SENSOR
S10A Fusible PCB y caja de relés (Relé de la bomba de vacío)
START
7.5ARelé de alarma antirrobo, fusible PCB y caja de relés (relé de arranque), PCM, módulo de
control de la llave inteligente, interruptor de margen del semieje
PDM 1
125A módulo de control de la llave inteligente
BRAKE SWITCH
10A Módulo de control llave inteligente, interruptor de la luz de freno
TCU
T15AA/T : Interruptor margen semieje, generador de impulsos 'A'/'B'
M/T : Sensor de velocidad del vehículo, fusible PCB y caja de relés (F34)
Instrument panel fuse panel

759
Mantenimiento

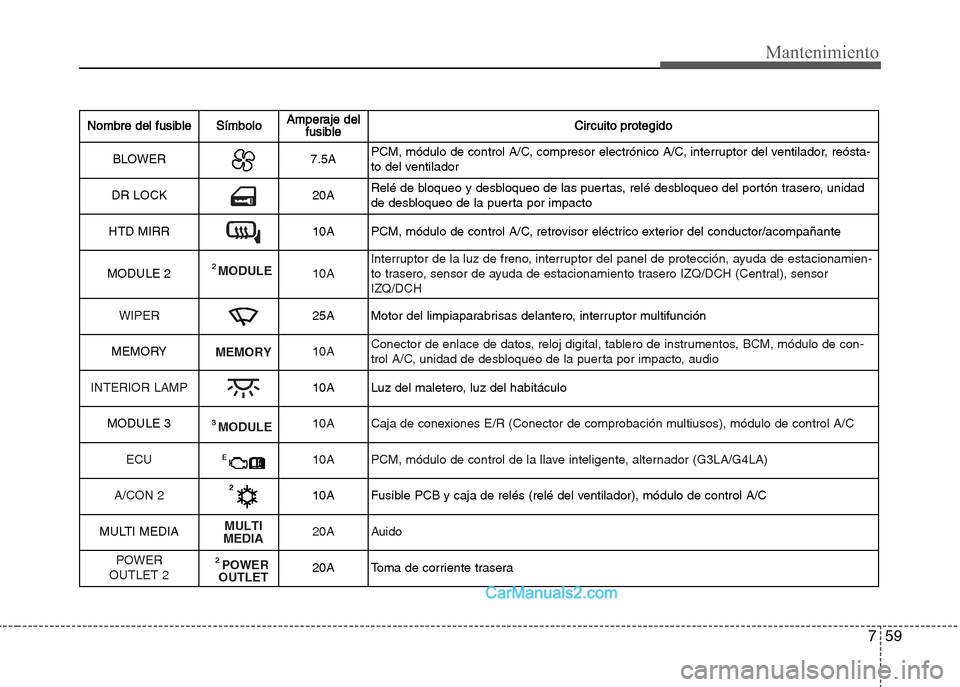

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
BLOWER7.5APCM, módulo de control A/C, compresor electrónico A/C, interruptor del ventilador, reósta-
to del ventilador
DR LOCK
20ARelé de bloqueo y desbloqueo de las puertas, relé desbloqueo del portón trasero, unidad
de desbloqueo de la puerta por impacto
HTD MIRR
10A PCM, módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
MODULE 2
2 MODULE10AInterruptor de la luz de freno, interruptor del panel de protección, ayuda de estacionamien-
to trasero, sensor de ayuda de estacionamiento trasero IZQ/DCH (Central), sensor
IZQ/DCH
WIPER
25A Motor del limpiaparabrisas delantero, interruptor multifunción
MEMORY
MEMORY10AConector de enlace de datos, reloj digital, tablero de instrumentos, BCM, módulo de con-
trol A/C, unidad de desbloqueo de la puerta por impacto, audio
INTERIOR LAMP
10A Luz del maletero, luz del habitáculo
MODULE 3
3 MODULE10A Caja de conexiones E/R (Conector de comprobación multiusos), módulo de control A/C
ECU
E10A PCM, módulo de control de la llave inteligente, alternador (G3LA/G4LA)
A/CON 2
10A Fusible PCB y caja de relés (relé del ventilador), módulo de control A/C
MULTI MEDIA
MULTI
MEDIA20A Auido
POWER
OUTLET 2
2 POWER
OUTLET20A Toma de corriente trasera

Mantenimiento
60 7

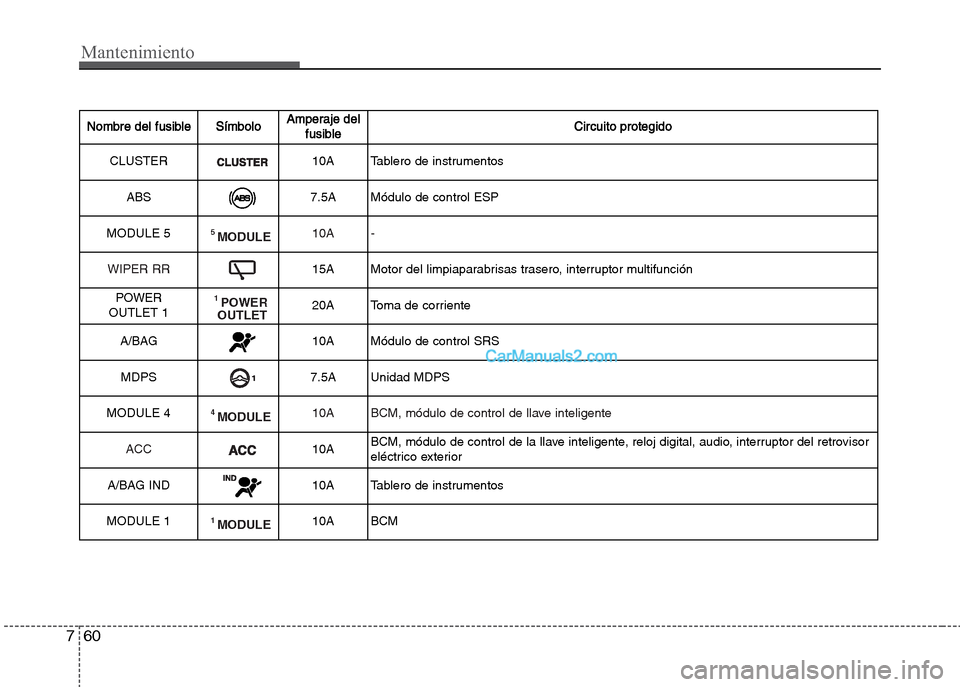

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
CLUSTER10A Tablero de instrumentos
ABS
7.5A Módulo de control ESP
MODULE 5
5 MODULE10A -
WIPER RR
15A Motor del limpiaparabrisas trasero, interruptor multifunción
POWER
OUTLET 1
1 POWER
OUTLET20A Toma de corriente
A/BAG
10A Módulo de control SRS
MDPS
7.5A Unidad MDPS
MODULE 4
4 MODULE10A BCM, módulo de control de llave inteligente
ACC
10ABCM, módulo de control de la llave inteligente, reloj digital, audio, interruptor del retrovisor
eléctrico exterior
A/BAG IND
10A Tablero de instrumentos
MODULE 1
1 MODULE10A BCM

761
Mantenimiento

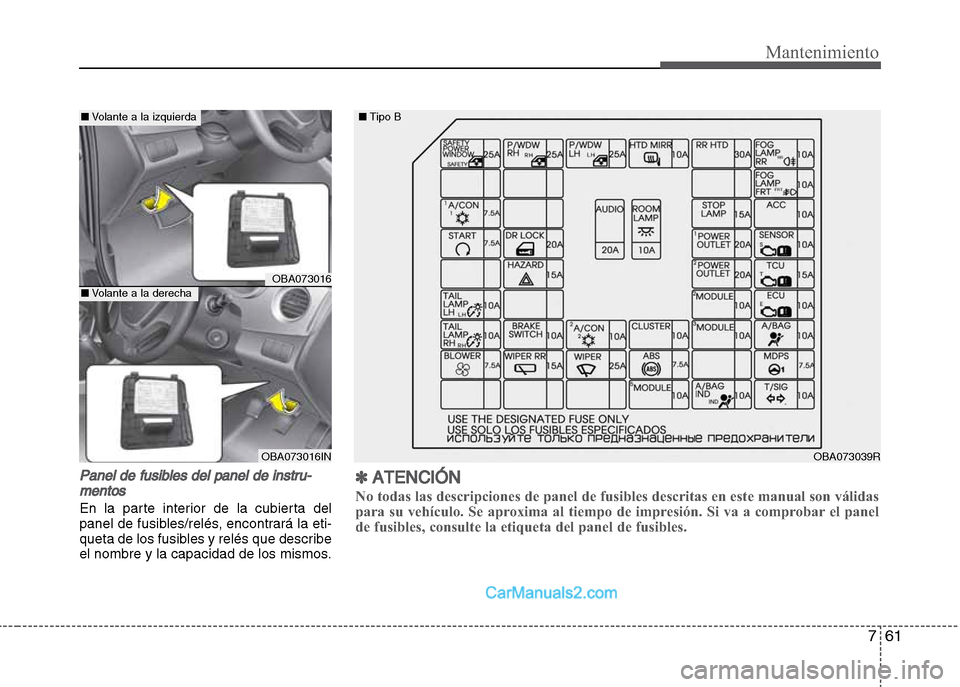

Panel de fusibles del panel de instru-
mentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la eti-
queta de los fusibles y relés que describe
el nombre y la capacidad de los mismos.
OBA073039R ■Tipo B
OBA073016
OBA073016IN
■Volante a la izquierda
■Volante a la derecha
✽ATENCIÓN
No todas las descripciones de panel de fusibles descritas en este manual son válidas
para su vehículo. Se aproxima al tiempo de impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del panel de fusibles.

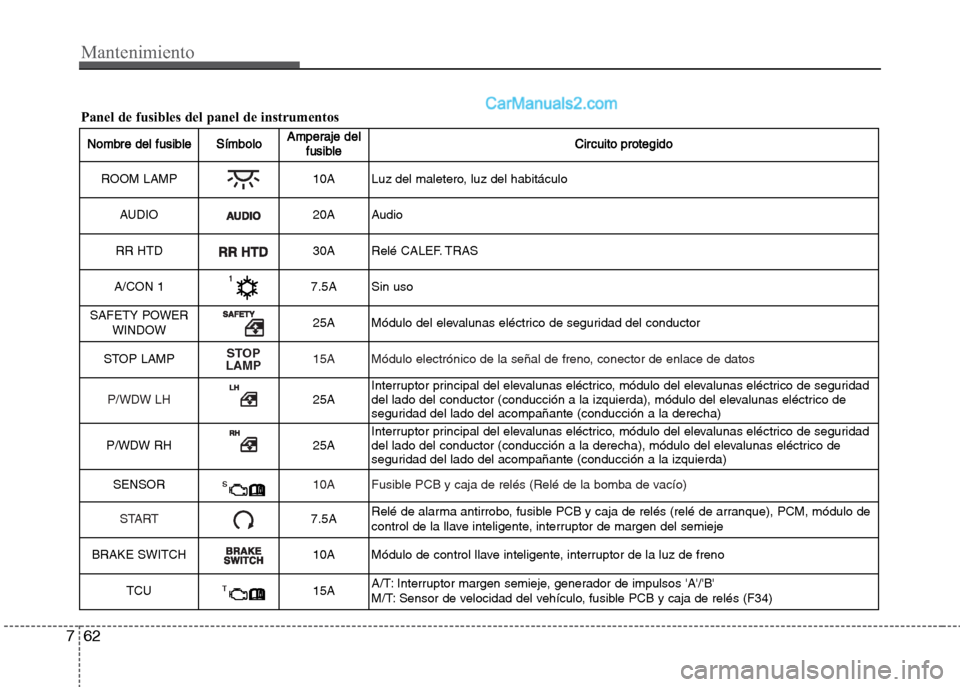

Mantenimiento
62 7
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
ROOM LAMP10A Luz del maletero, luz del habitáculo
AUDIO
20A Audio
RR HTD
30A Relé CALEF. TRAS
A/CON 1
7.5A Sin uso
SAFETY POWER
WINDOW
25A Módulo del elevalunas eléctrico de seguridad del conductor
STOP LAMP
STOP
LAMP15A Módulo electrónico de la señal de freno, conector de enlace de datos
P/WDW LH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la izquierda), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la derecha)
P/WDW RH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la derecha), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la izquierda)
SENSOR
S10A Fusible PCB y caja de relés (Relé de la bomba de vacío)
START
7.5ARelé de alarma antirrobo, fusible PCB y caja de relés (relé de arranque), PCM, módulo de
control de la llave inteligente, interruptor de margen del semieje
BRAKE SWITCH
10A Módulo de control llave inteligente, interruptor de la luz de freno
TCU
T15AA/T: Interruptor margen semieje, generador de impulsos 'A'/'B'
M/T: Sensor de velocidad del vehículo, fusible PCB y caja de relés (F34)
Panel de fusibles del panel de instrumentos
