Hyundai Grand Santa Fe 2013 Инструкция по эксплуатации (in Russian)

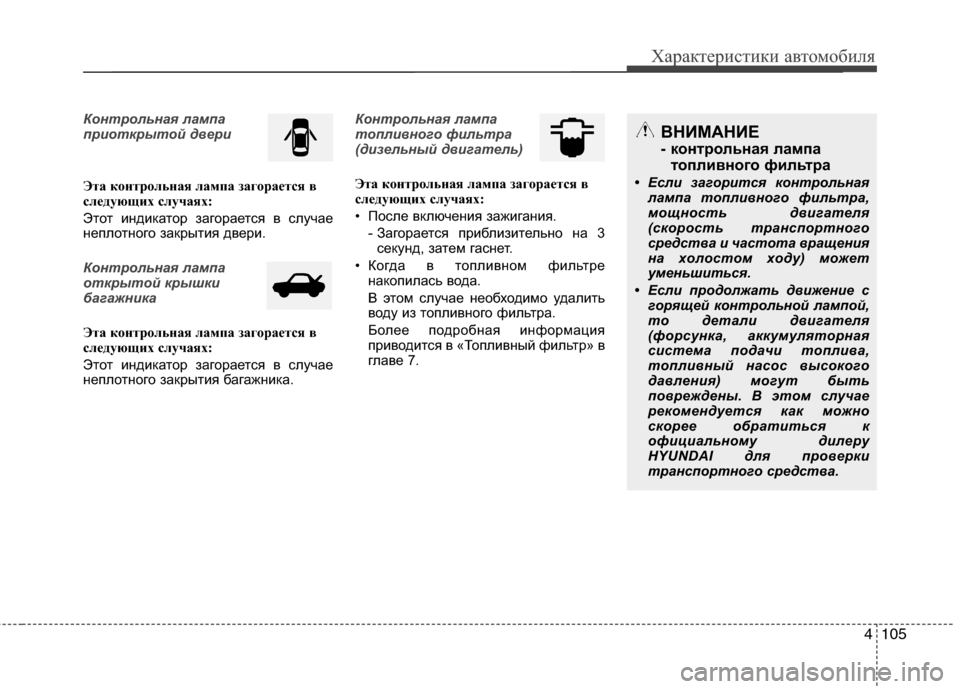

4105
Характеристики автомобиля
Контрольная лампа
приоткрытой двери
Эта контрольная лампа загорается в
следующих случаях:
Этот индикатор загорается в случае
неплотного закрытия двери.
Контрольная лампа
открытой крышки
багажника
Эта контрольная лампа загорается в
следующих случаях:
Этот индикатор загорается в случае
неплотного закрытия багажника.Контрольная лампа
топливного фильтра
(дизельный двигатель)
Эта контрольная лампа загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• Когда в топливном фильтре
накопилась вода.
В этом случае необходимо удалить
воду из топливного фильтра.
Более подробная информация
приводится в «Топливный фильтр» в
главе 7.ВНИМАНИЕ
- контрольная лампа
топливного фильтра
• Если загорится контрольная
лампа топливного фильтра,
мощность двигателя
(скорость транспортного
средства и частота вращения
на холостом ходу) может
уменьшиться.
• Если продолжать движение с
горящей контрольной лампой,
то детали двигателя
(форсунка, аккумуляторная
система подачи топлива,
топливный насос высокого
давления) могут быть
повреждены. В этом случае
рекомендуется как можно
скорее обратиться к
официальному дилеру
HYUNDAI для проверки
транспортного средства.

Характеристики автомобиля

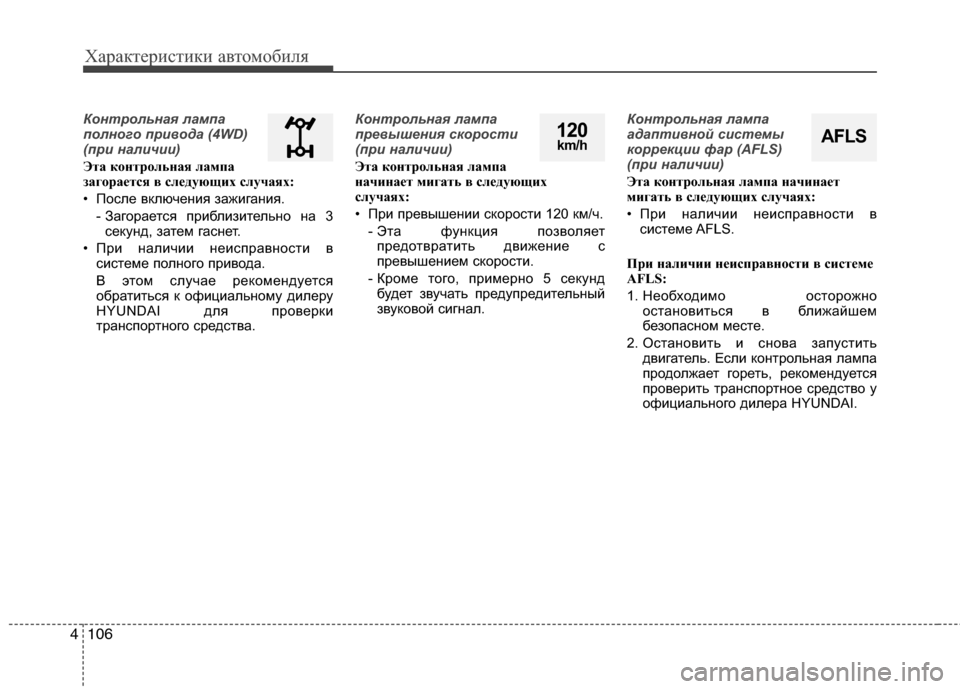

106 4
Контрольная лампа
полного привода (4WD)
(при наличии)
Эта контрольная лампа
загорается в следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• При наличии неисправности в
системе полного привода.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки
транспортного средства.Контрольная лампа
превышения скорости
(при наличии)
Эта контрольная лампа
начинает мигать в следующих
случаях:
• При превышении скорости 120 км/ч.
- Эта функция позволяет
предотвратить движение с
превышением скорости.
- Кроме того, примерно 5 секунд
будет звучать предупредительный
звуковой сигнал.Контрольная лампа
адаптивной системы
коррекции фар (AFLS)
(при наличии)
Эта контрольная лампа начинает
мигать в следующих случаях:
• При наличии неисправности в
системе AFLS.
При наличии неисправности в системе
AFLS:
1. Необходимо осторожно
остановиться в ближайшем
безопасном месте.
2. Остановить и снова запустить
двигатель. Если контрольная лампа
продолжает гореть, рекомендуется
проверить транспортное средство у
официального дилера HYUNDAI.
AFLS120km/h

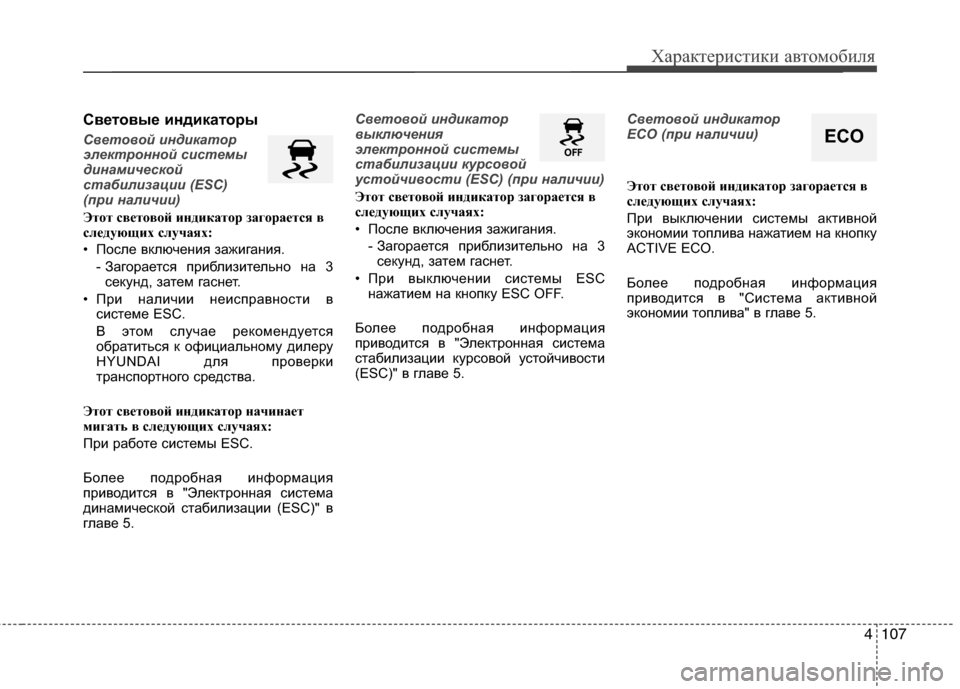

4107
Характеристики автомобиля
Световые индикаторы
Световой индикатор
электронной системы
динамической
стабилизации (ESC)
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• При наличии неисправности в
системе ESC.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки
транспортного средства.
Этот световой индикатор начинает
мигать в следующих случаях:
При работе системы ESC.
Более подробная информация
приводится в "Электронная система
динамической стабилизации (ESC)" в
главе 5.Световой индикатор
выключения
электронной системы
стабилизации курсовой
устойчивости (ESC) (при наличии)
Этот световой индикатор загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• При выключении системы ESC
нажатием на кнопку ESC OFF.
Более подробная информация
приводится в "Электронная система
стабилизации курсовой устойчивости
(ESC)" в главе 5.Световой индикатор
ECO (при наличии)
Этот световой индикатор загорается в
следующих случаях:
При выключении системы активной
экономии топлива нажатием на кнопку
ACTIVE ECO.
Более подробная информация
приводится в "Система активной
экономии топлива" в главе 5.ECO

Характеристики автомобиля

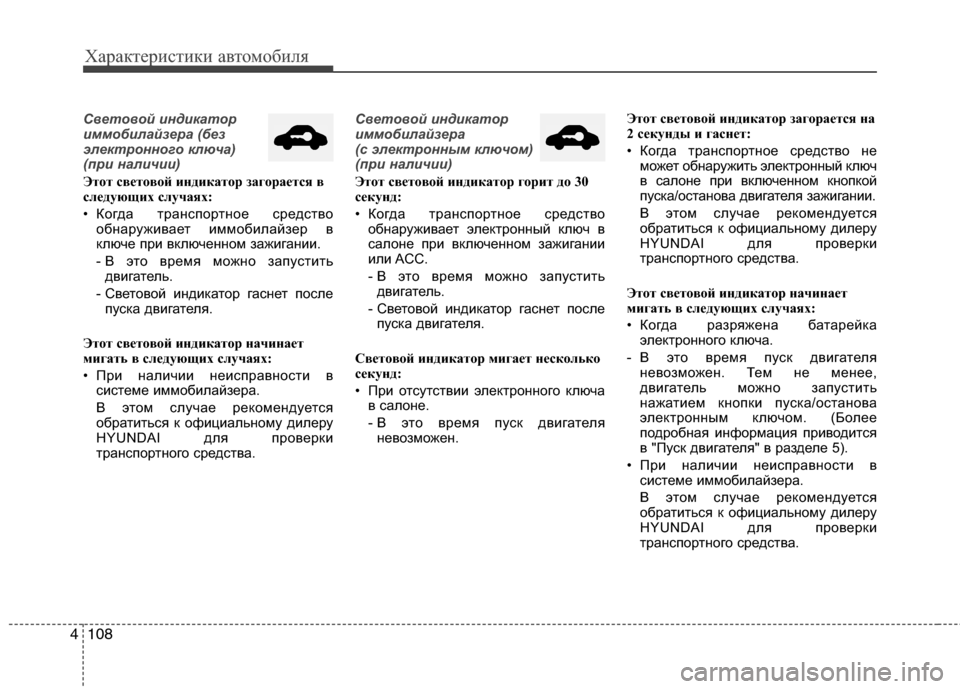

108 4
Световой индикатор
иммобилайзера (без
электронного ключа)
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• Когда транспортное средство
обнаруживает иммобилайзер в
ключе при включенном зажигании.
- В это время можно запустить
двигатель.
- Световой индикатор гаснет после
пуска двигателя.
Этот световой индикатор начинает
мигать в следующих случаях:
• При наличии неисправности в
системе иммобилайзера.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки
транспортного средства.Световой индикатор
иммобилайзера
(с электронным ключом)
(при наличии)
Этот световой индикатор горит до 30
секунд:
• Когда транспортное средство
обнаруживает электронный ключ в
салоне при включенном зажигании
или ACC.
- В это время можно запустить
двигатель.
- Световой индикатор гаснет после
пуска двигателя.
Световой индикатор мигает несколько
секунд:
• При отсутствии электронного ключа
в салоне.
- В это время пуск двигателя
невозможен.Этот световой индикатор загорается на
2 секунды и гаснет:
• Когда транспортное средство не
может обнаружить электронный ключ
в салоне при включенном кнопкой
пуска/останова двигателя зажигании.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки
транспортного средства.
Этот световой индикатор начинает
мигать в следующих случаях:
• Когда разряжена батарейка
электронного ключа.
- В это время пуск двигателя
невозможен. Тем не менее,
двигатель можно запустить
нажатием кнопки пуска/останова
электронным ключом. (Более
подробная информация приводится
в "Пуск двигателя" в разделе 5).
• При наличии неисправности в
системе иммобилайзера.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки
транспортного средства.

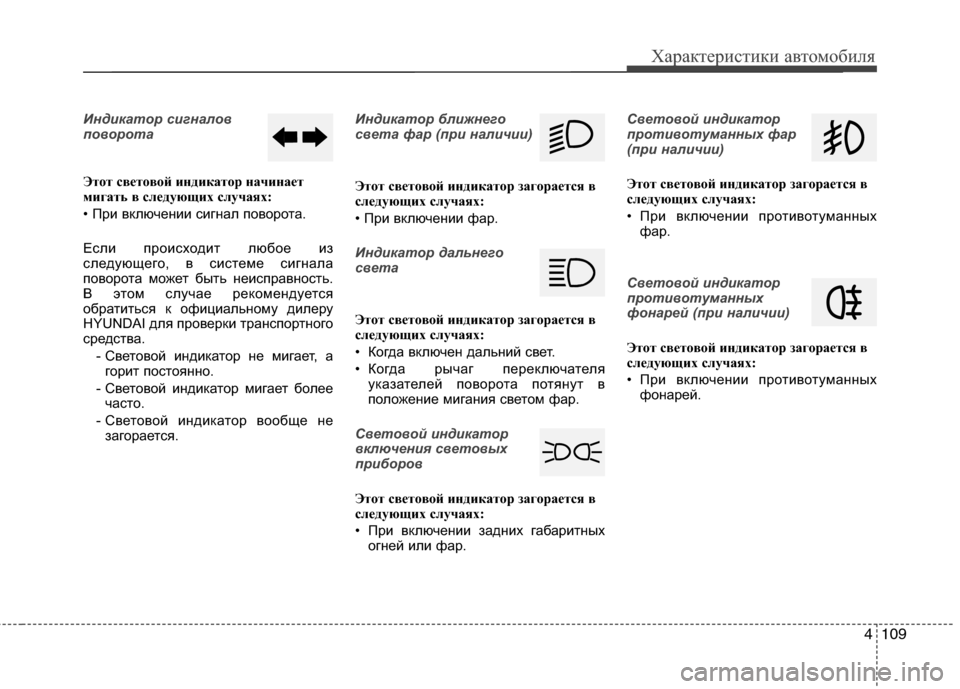

4109
Характеристики автомобиля
Индикатор сигналов
поворота
Этот световой индикатор начинает
мигать в следующих случаях:
• При включении сигнал поворота.
Если происходит любое из
следующего, в системе сигнала
поворота может быть неисправность.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки транспортного
средства.
- Световой индикатор не мигает, а
горит постоянно.
- Световой индикатор мигает более
часто.
- Световой индикатор вообще не
загорается.Индикатор ближнего
света фар (при наличии)
Этот световой индикатор загорается в
следующих случаях:
• При включении фар.
Индикатор дальнего
света
Этот световой индикатор загорается в
следующих случаях:
• Когда включен дальний свет.
• Когда рычаг переключателя
указателей поворота потянут в
положение мигания светом фар.
Световой индикатор
включения световых
приборов
Этот световой индикатор загорается в
следующих случаях:
• При включении задних габаритных
огней или фар.Световой индикатор
противотуманных фар
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• При включении противотуманных
фар.
Световой индикатор
противотуманных
фонарей (при наличии)
Этот световой индикатор загорается в
следующих случаях:
• При включении противотуманных
фонарей.

Характеристики автомобиля

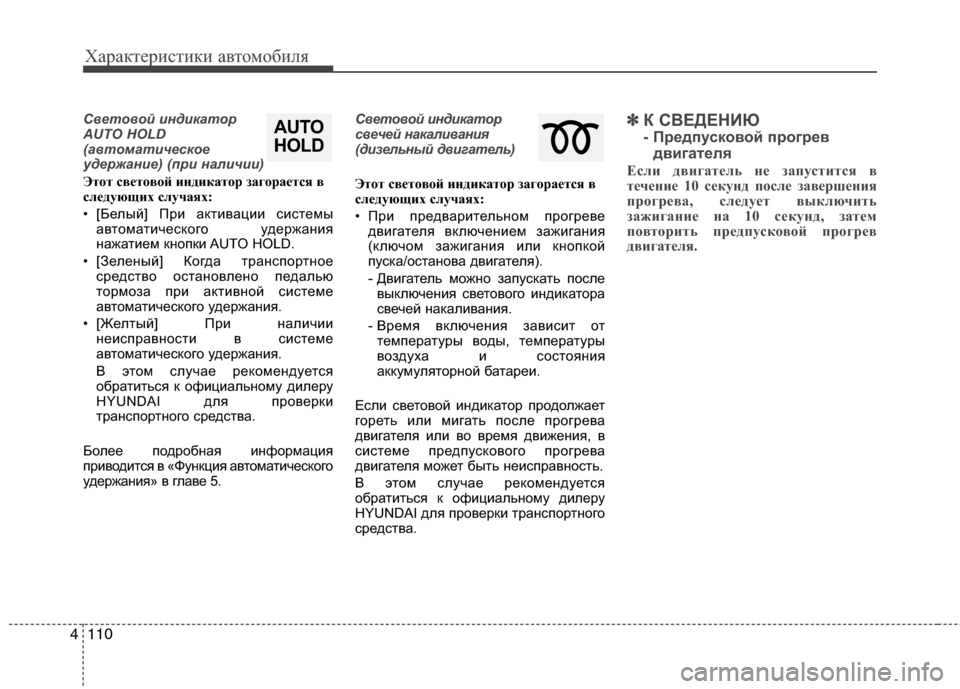

110 4
Световой индикатор
AUTO HOLD
(автоматическое
удержание) (при наличии)
Этот световой индикатор загорается в
следующих случаях:
• [Белый] При активации системы
автоматического удержания
нажатием кнопки AUTO HOLD.
• [Зеленый] Когда транспортное
средство остановлено педалью
тормоза при активной системе
автоматического удержания.
• [Желтый] При наличии
неисправности в системе
автоматического удержания.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки
транспортного средства.
Более подробная информация
приводится в «Функция автоматического
удержания» в главе 5.Световой индикатор
свечей накаливания
(дизельный двигатель)
Этот световой индикатор загорается в
следующих случаях:
• При предварительном прогреве
двигателя включением зажигания
(ключом зажигания или кнопкой
пуска/останова двигателя).
- Двигатель можно запускать после
выключения светового индикатора
свечей накаливания.
- Время включения зависит от
температуры воды, температуры
воздуха и состояния
аккумуляторной батареи.
Если световой индикатор продолжает
гореть или мигать после прогрева
двигателя или во время движения, в
системе предпускового прогрева
двигателя может быть неисправность.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки транспортного
средства.✽ ✽
К СВЕДЕНИЮ
- Предпусковой прогрев
двигателя
Если двигатель не запустится в
течение 10 секунд после завершения
прогрева, следует выключить
зажигание на 10 секунд, затем
повторить предпусковой прогрев
двигателя.
AUTO
HOLD

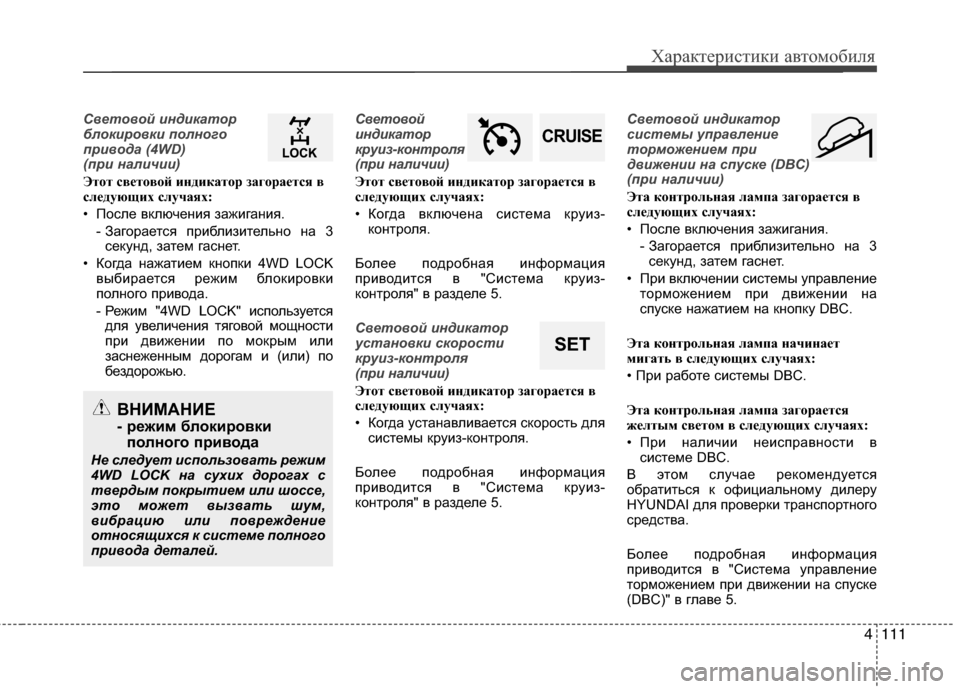

4111
Характеристики автомобиля
Световой индикатор
блокировки полного
привода (4WD)
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• Когда нажатием кнопки 4WD LOCK
выбирается режим блокировки
полного привода.
- Режим "4WD LOCK" используется
для увеличения тяговой мощности
при движении по мокрым или
заснеженным дорогам и (или) по
бездорожью.Световой
индикатор
круиз-контроля
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• Когда включена система круиз-
контроля.
Более подробная информация
приводится в "Система круиз-
контроля" в разделе 5.
Световой индикатор
установки скорости
круиз-контроля
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• Когда устанавливается скорость для
системы круиз-контроля.
Более подробная информация
приводится в "Система круиз-
контроля" в разделе 5.Световой индикатор
системы управление
торможением при
движении на спуске (DBC)
(при наличии)
Эта контрольная лампа загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• При включении системы управление
торможением при движении на
спуске нажатием на кнопку DBC.
Эта контрольная лампа начинает
мигать в следующих случаях:
• При работе системы DBC.
Эта контрольная лампа загорается
желтым светом в следующих случаях:
• При наличии неисправности в
системе DBC.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки транспортного
средства.
Более подробная информация
приводится в "Система управление
торможением при движении на спуске
(DBC)" в главе 5.
CRUISE
SET
ВНИМАНИЕ
- режим блокировки
полного привода
Не следует использовать режим
4WD LOCK на сухих дорогах с
твердым покрытием или шоссе,
это может вызвать шум,
вибрацию или повреждение
относящихся к системе полного
привода деталей.

Характеристики автомобиля

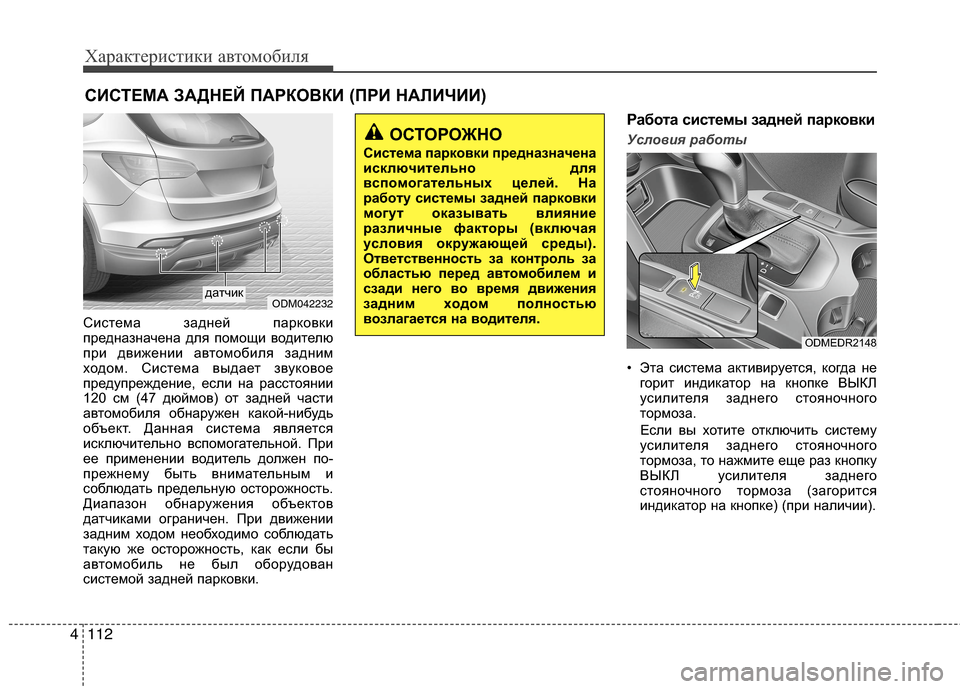

112 4
Система задней парковки
предназначена для помощи водителю
при движении автомобиля задним
ходом. Система выдает звуковое
предупреждение, если на расстоянии
120 см (47 дюймов) от задней части
автомобиля обнаружен какой-нибудь
объект. Данная система является
исключительно вспомогательной. При
ее применении водитель должен по-
прежнему быть внимательным и
соблюдать предельную осторожность.
Диапазон обнаружения объектов
датчиками ограничен. При движении
задним ходом необходимо соблюдать
такую же осторожность, как если бы
автомобиль не был оборудован
системой задней парковки.
Работа системы задней парковки
Условия работы
• Эта система активируется, когда не
горит индикатор на кнопке ВЫКЛ
усилителя заднего стояночного
тормоза.
Если вы хотите отключить систему
усилителя заднего стояночного
тормоза, то нажмите еще раз кнопку
ВЫКЛ усилителя заднего
стояночного тормоза (загорится
индикатор на кнопке) (при наличии).
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
Система парковки предназначена
исключительно для
вспомогательных целей. На
работу системы задней парковки
могут оказывать влияние
различные факторы (включая
условия окружающей среды).
Ответственность за контроль за
областью перед автомобилем и
сзади него во время движения
задним ходом полностью
возлагается на водителя.
ODM042232дaтчик
ODMEDR2148

4113
Характеристики автомобиля
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 10 км/час (6
мили/час) она может не включиться,
как положено.
• Диапазон обнаружения объектов при
работе системы задней парковки
составляет около 120 см (47 дюймов).
• При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.Типы предупреждающих звуковых
сигналов
• При наличии предмета на расстоянии
120 - 61 см (47 - 24 дюйма) от заднего
бампера: Прерывистый сигнал
зуммера.
• При наличии предмета на расстоянии
60 - 31 см (23 - 12 дюймов) от заднего
бампера: Увеличение частоты
прерывистого сигнала зуммера.
• При наличии предмета на
расстоянии менее 30 см (11 дюймов)
от заднего бампера: Постоянный
сигнал зуммера.Условия, при которых система
задней парковки не работает
Система задней парковки может не
функционировать в следующих
случаях:
1. Наличие льда на датчике. (Система
будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на
датчике, например снега или воды,
или блокировка поверхности датчика.
(Система будет нормально работать
при удалении посторонних предметов
или устранении блокировки датчика).
3. Передвижение по дорогам с
неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного
шума (звуковые сигналы автомобилей,
громко работающие двигатели
мотоциклов или пневматические
тормоза грузовых автомобилей) в
пределах радиуса действия датчика.
5. Сильный дождь или обильные
брызги.
6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.

Характеристики автомобиля
114 4
Диапазон обнаружения может
уменьшиться в следующих случаях:
1. Загрязнение поверхности датчика
посторонними предметами,
например снегом или водой.
(Радиус действия вернется в норму
при удалении загрязнения).
2. Температура окружающего воздуха
крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы,
например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно
поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40
дюймов) в высоту и менее 14 см (6
дюймов) в диаметре.Меры предосторожности при
использовании системы задней
парковки
• В некоторых случаях, в зависимости
от скорости движения автомобиля и
формы обнаруживаемых объектов,
система задней парковки может не
выдавать звуковое предупреждение.
• Система задней парковки может
работать неправильно в случае
изменения высоты установки
датчика на бампере автомобиля или
повреждения самого датчика.
Самостоятельная установка любого
оборудования или аксессуаров
также может повлиять на
правильность работы датчика.
• Датчик может не распознать предметы,
находящиеся на расстоянии менее 30
см (11 дюймов) от него, или может
неточно определить расстояние до
препятствия. Будьте осторожны.
• Если датчик замерз или покрыт
снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не будет
удалено при помощи мягкой ткани.
• На давите на датчик, не царапайте
его и не подвергайте его ударным
воздействиям. Это может повредить
датчик.
✽ ✽
К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.
