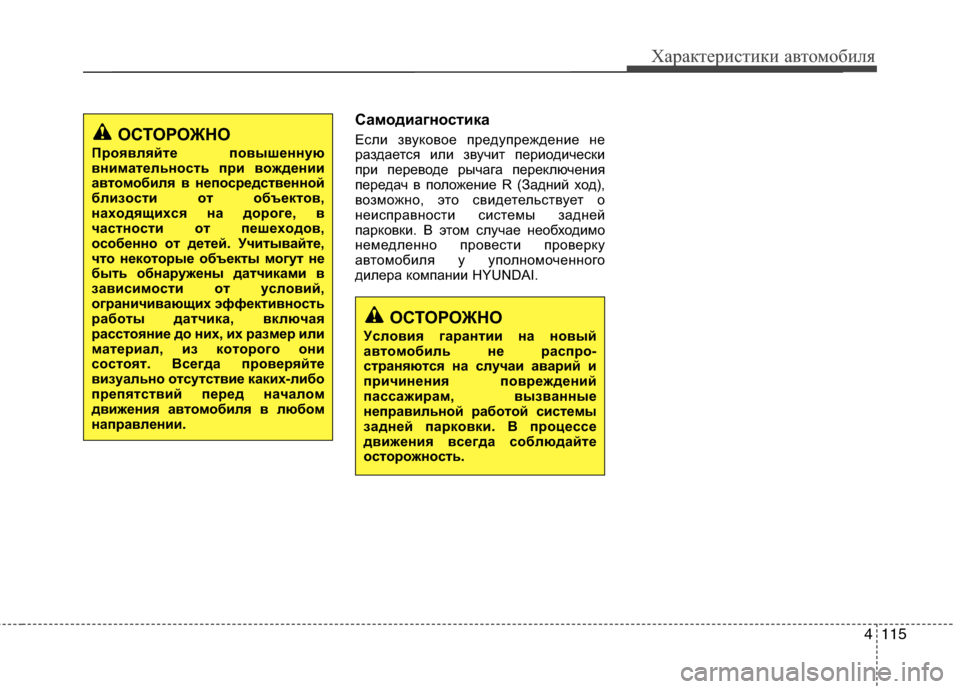

4115
Характеристики автомобиля
Самодиагностика
Если звуковое предупреждение не
раздается или звучит периодически
при переводе рычага переключения
передач в положение R (Задний ход),
возможно, это свидетельствует о
неисправности системы задней
парковки. В этом случае необходимо
немедленно провести проверку
автомобиля у уполномоченного
дилера компании HYUNDAI.
ОСТОРОЖНО
Условия гарантии на новый
автомобиль не распро-
страняются на случаи аварий и
причинения повреждений
пассажирам, вызванные
неправильной работой системы
задней парковки. В процессе
движения всегда соблюдайте
осторожность.
ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автомобиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения автомобиля в любом
направлении.

Характеристики автомобиля
116 4

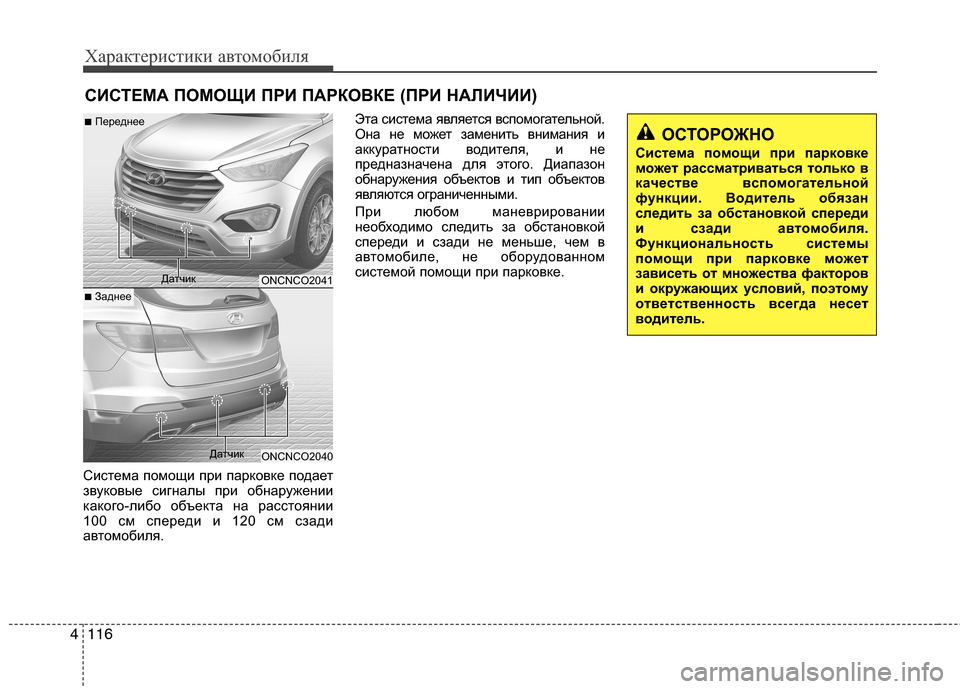

СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (ПРИ НАЛИЧИИ)
Система помощи при парковке подает
звуковые сигналы при обнаружении
какого-либо объекта на расстоянии
100 см спереди и 120 см сзади
автомобиля. Эта система является вспомогательной.
Она не может заменить внимания и
аккуратности водителя, и не
предназначена для этого. Диапазон
обнаружения объектов и тип объектов
являются ограниченными.
При любом маневрировании
необходимо следить за обстановкой
спереди и сзади не меньше, чем в
автомобиле, не оборудованном
системой помощи при парковке.
ОСТОРОЖНО
Система помощи при парковке
может рассматриваться только в
качестве вспомогательной
функции. Водитель обязан
следить за обстановкой спереди
и сзади автомобиля.
Функциональность системы
помощи при парковке может
зависеть от множества факторов
и окружающих условий, поэтому
ответственность всегда несет
водитель.
ONCNCO2041
ONCNCO2040
■Переднее
■Заднее
Датчик
Датчик

4117
Характеристики автомобиля

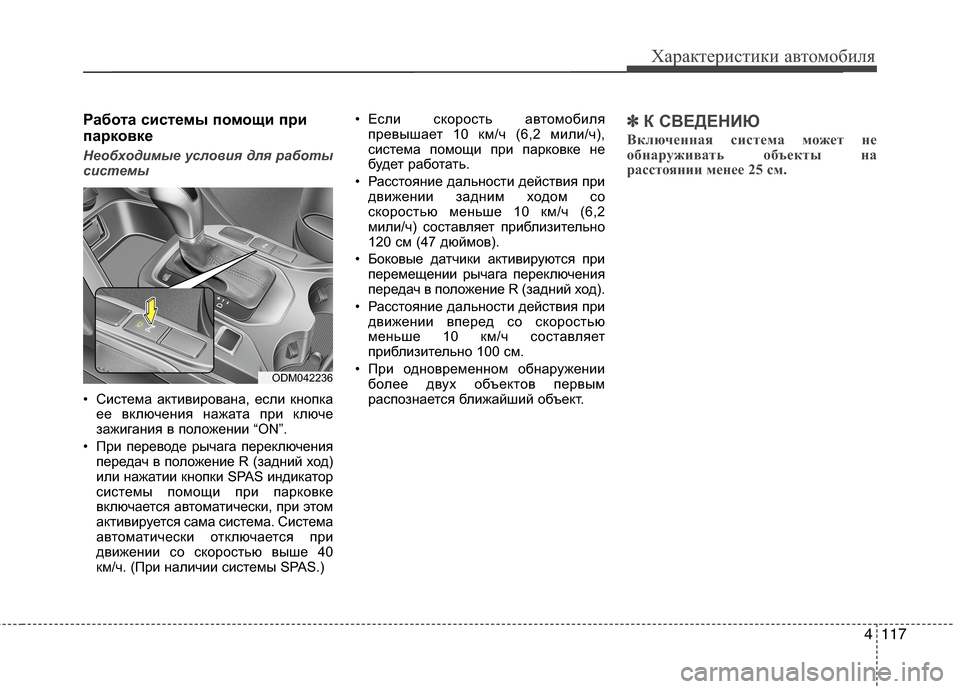

Работа системы помощи при
парковке
Необходимые условия для работы
системы
• Система активирована, если кнопка
ее включения нажата при ключе
зажигания в положении “ON”.
• При переводе рычага переключения
передач в положение R (задний ход)
или нажатии кнопки SPAS индикатор
системы помощи при парковке
включается автоматически, при этом
активируется сама система. Система
автоматически отключается при
движении со скоростью выше 40
км/ч. (При наличии системы SPAS.)• Если скорость автомобиля
превышает 10 км/ч (6,2 мили/ч),
система помощи при парковке не
будет работать.
• Расстояние дальности действия при
движении задним ходом со
скоростью меньше 10 км/ч (6,2
мили/ч) составляет приблизительно
120 см (47 дюймов).
• Боковые датчики активируются при
перемещении рычага переключения
передач в положение R (задний ход).
• Расстояние дальности действия при
движении вперед со скоростью
меньше 10 км/ч составляет
приблизительно 100 см.
• При одновременном обнаружении
более двух объектов первым
распознается ближайший объект.
✽ ✽
К СВЕДЕНИЮ
Включенная система может не
обнаруживать объекты на
расстоянии менее 25 см.
ODM042236

Характеристики автомобиля
118 4

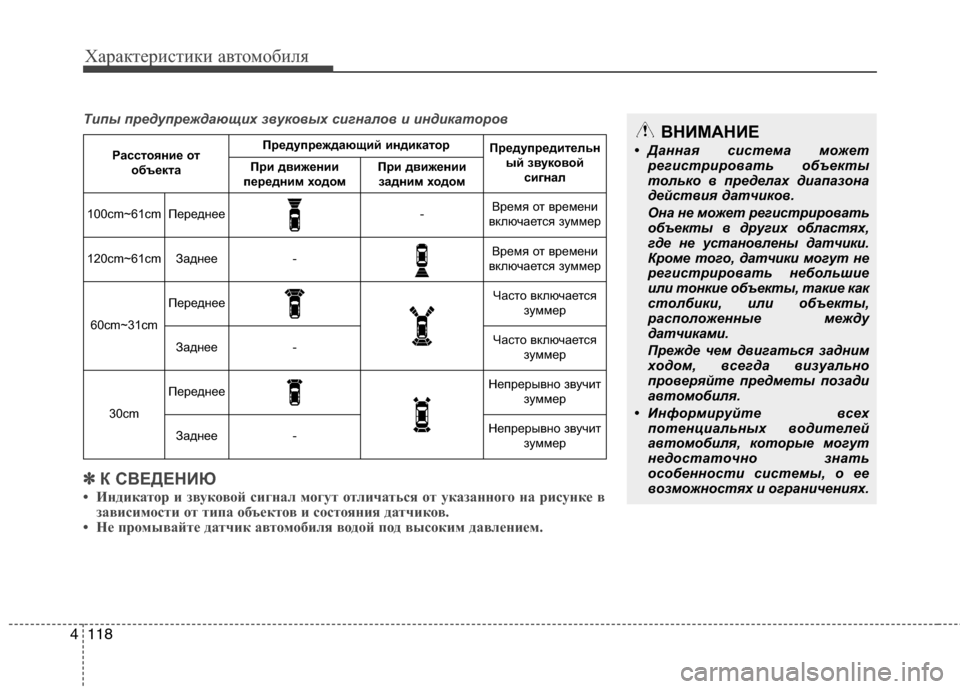

Расстояние от
объекта Предупреждающий индикаторПредупредительн
ый звуковой
сигнал
При движении
передним ходомПри движении
задним ходом
100cm~61cmПереднее-Время от времени
включается зуммер
120cm~61cmЗаднее-Время от времени
включается зуммер
60cm~31cm
ПереднееЧасто включается
зуммер
Заднее-Часто включается
зуммер
30cm
ПереднееНепрерывно звучит
зуммер
Заднее-Непрерывно звучит
зуммер
✽ ✽
К СВЕДЕНИЮ
• Индикатор и звуковой сигнал могут отличаться от указанного на рисунке в
зависимости от типа объектов и состояния датчиков.
• Не промывайте датчик автомобиля водой под высоким давлением.
Типы предупреждающих звуковых сигналов и индикаторовВНИМАНИЕ
• Данная система может
регистрировать объекты
только в пределах диапазона
действия датчиков.
Она не может регистрировать
объекты в других областях,
где не установлены датчики.
Кроме того, датчики могут не
регистрировать небольшие
или тонкие объекты, такие как
столбики, или объекты,
расположенные между
датчиками.
Прежде чем двигаться задним
ходом, всегда визуально
проверяйте предметы позади
автомобиля.
• Информируйте всех
потенциальных водителей
автомобиля, которые могут
недостаточно знать
особенности системы, о ее
возможностях и ограничениях.

4119
Характеристики автомобиля

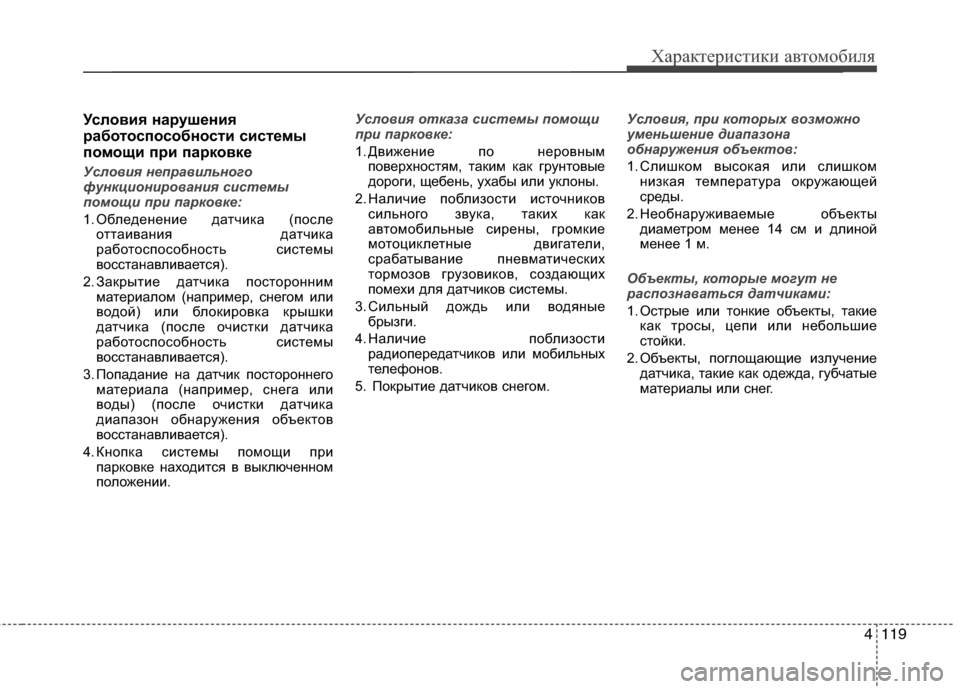

Условия нарушения
работоспособности системы
помощи при парковке
Условия неправильного
функционирования системы
помощи при парковке:
1. Обледенение датчика (после
оттаивания датчика
работоспособность системы
восстанавливается).
2. Закрытие датчика посторонним
материалом (например, снегом или
водой) или блокировка крышки
датчика (после очистки датчика
работоспособность системы
восстанавливается).
3. Попадание на датчик постороннего
материала (например, снега или
воды) (после очистки датчика
диапазон обнаружения объектов
восстанавливается).
4. Кнопка системы помощи при
парковке находится в выключенном
положении.Условия отказа системы помощи
при парковке:
1. Движение по неровным
поверхностям, таким как грунтовые
дороги, щебень, ухабы или уклоны.
2. Наличие поблизости источников
сильного звука, таких как
автомобильные сирены, громкие
мотоциклетные двигатели,
срабатывание пневматических
тормозов грузовиков, создающих
помехи для датчиков системы.
3. Сильный дождь или водяные
брызги.
4. Наличие поблизости
радиопередатчиков или мобильных
телефонов.
5. Покрытие датчиков снегом.Условия, при которых возможно
уменьшение диапазона
обнаружения объектов:
1. Слишком высокая или слишком
низкая температура окружающей
среды.
2. Необнаруживаемые объекты
диаметром менее 14 см и длиной
менее 1 м.
Объекты, которые могут не
распознаваться датчиками:
1. Острые или тонкие объекты, такие
как тросы, цепи или небольшие
стойки.
2. Объекты, поглощающие излучение
датчика, такие как одежда, губчатые
материалы или снег.

Характеристики автомобиля
120 4
✽
✽

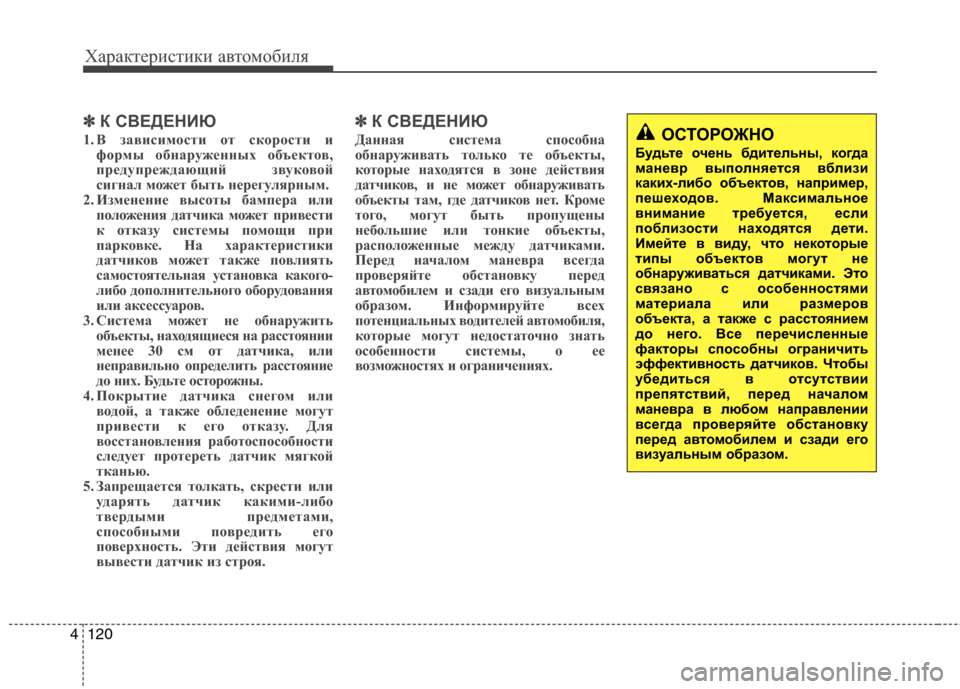

К СВЕДЕНИЮ
1. В зависимости от скорости и
формы обнаруженных объектов,
предупреждающий звуковой
сигнал может быть нерегулярным.
2. Изменение высоты бампера или
положения датчика может привести
к отказу системы помощи при
парковке. На характеристики
датчиков может также повлиять
самостоятельная установка какого-
либо дополнительного оборудования
или аксессуаров.
3. Система может не обнаружить
объекты, находящиеся на расстоянии
менее 30 см от датчика, или
неправильно определить расстояние
до них. Будьте осторожны.
4. Покрытие датчика снегом или
водой, а также обледенение могут
привести к его отказу. Для
восстановления работоспособности
следует протереть датчик мягкой
тканью.
5. Запрещается толкать, скрести или
ударять датчик какими-либо
твердыми предметами,
способными повредить его
поверхность. Эти действия могут
вывести датчик из строя.
✽ ✽
К СВЕДЕНИЮ
Данная система способна
обнаруживать только те объекты,
которые находятся в зоне действия
датчиков, и не может обнаруживать
объекты там, где датчиков нет. Кроме
того, могут быть пропущены
небольшие или тонкие объекты,
расположенные между датчиками.
Перед началом маневра всегда
проверяйте обстановку перед
автомобилем и сзади его визуальным
образом. Информируйте всех
потенциальных водителей автомобиля,
которые могут недостаточно знать
особенности системы, о ее
возможностях и ограничениях.ОСТОРОЖНО
Будьте очень бдительны, когда
маневр выполняется вблизи
каких-либо объектов, например,
пешеходов. Максимальное
внимание требуется, если
поблизости находятся дети.
Имейте в виду, что некоторые
типы объектов могут не
обнаруживаться датчиками. Это
связано с особенностями
материала или размеров
объекта, а также с расстоянием
до него. Все перечисленные
факторы способны ограничить
эффективность датчиков. Чтобы
убедиться в отсутствии
препятствий, перед началом
маневра в любом направлении
всегда проверяйте обстановку
перед автомобилем и сзади его
визуальным образом.

4121
Характеристики автомобиля

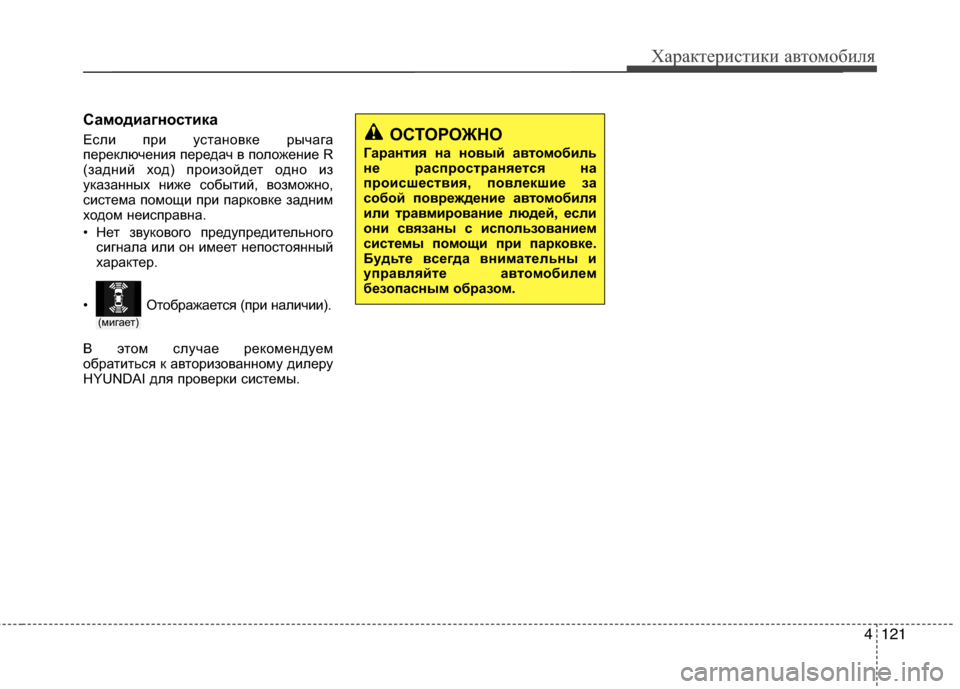

Самодиагностика
Если при установке рычага
переключения передач в положение R
(задний ход) произойдет одно из
указанных ниже событий, возможно,
система помощи при парковке задним
ходом неисправна.
• Нет звукового предупредительного
сигнала или он имеет непостоянный
характер.
В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.ОСТОРОЖНО
Гарантия на новый автомобиль
не распространяется на
происшествия, повлекшие за
собой повреждение автомобиля
или травмирование людей, если
они связаны с использованием
системы помощи при парковке.
Будьте всегда внимательны и
управляйте автомобилем
безопасным образом.
(мигает)
• Отображается (при наличии).

Характеристики автомобиля
122 4

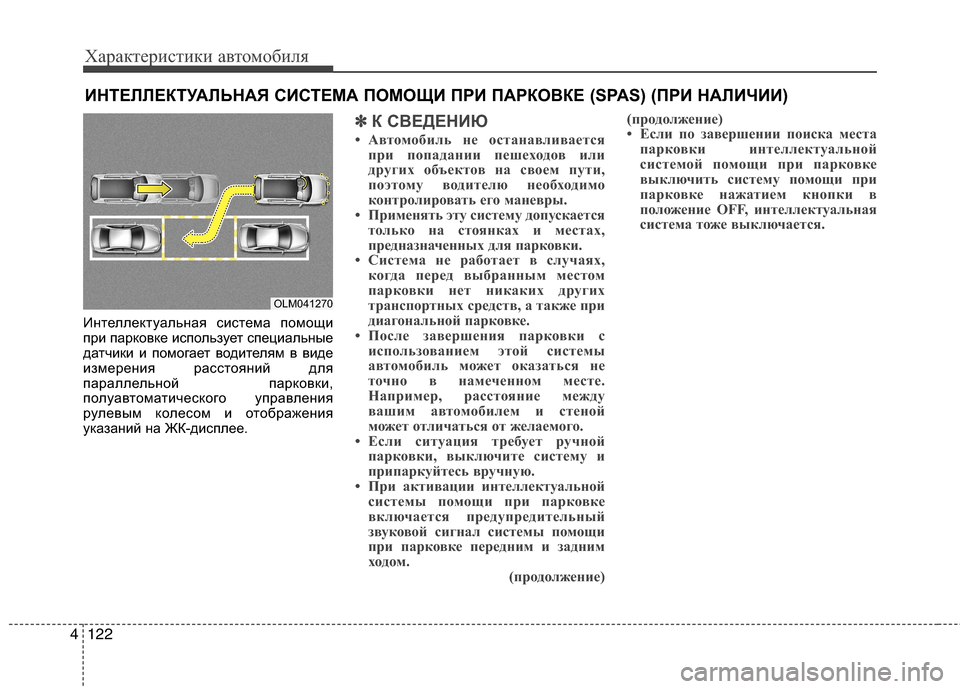

Интеллектуальная система помощи
при парковке использует специальные
датчики и помогает водителям в виде
измерения расстояний для
параллельной парковки,
полуавтоматического управления
рулевым колесом и отображения
указаний на ЖК-дисплее.
✽ ✽
К СВЕДЕНИЮ
• Автомобиль не останавливается
при попадании пешеходов или
других объектов на своем пути,
поэтому водителю необходимо
контролировать его маневры.
• Применять эту систему допускается
только на стоянках и местах,
предназначенных для парковки.
• Система не работает в случаях,
когда перед выбранным местом
парковки нет никаких других
транспортных средств, а также при
диагональной парковке.
• После завершения парковки с
использованием этой системы
автомобиль может оказаться не
точно в намеченном месте.
Например, расстояние между
вашим автомобилем и стеной
может отличаться от желаемого.
• Если ситуация требует ручной
парковки, выключите систему и
припаркуйтесь вручную.
• При активации интеллектуальной
системы помощи при парковке
включается предупредительный
звуковой сигнал системы помощи
при парковке передним и задним
ходом.
(продолжение)(продолжение)
• Если по завершении поиска места
парковки интеллектуальной
системой помощи при парковке
выключить систему помощи при
парковке нажатием кнопки в
положение OFF, интеллектуальная
система тоже выключается.
ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (SPAS) (ПРИ НАЛИЧИИ)
OLM041270

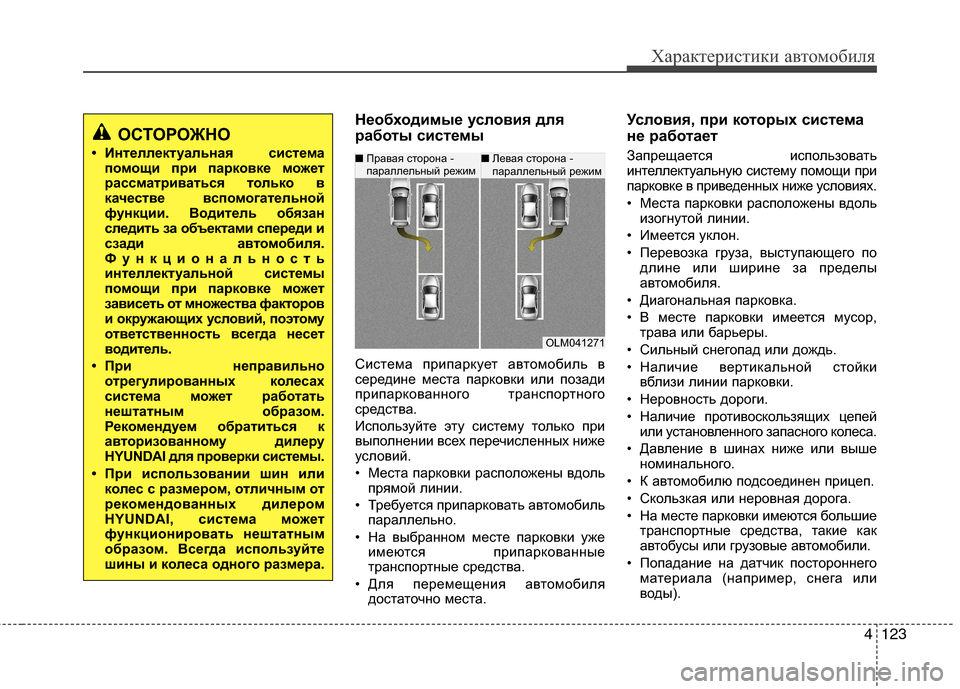

4123
Характеристики автомобиля
Необходимые условия для
работы системы
Система припаркует автомобиль в
середине места парковки или позади
припаркованного транспортного
средства.
Используйте эту систему только при
выполнении всех перечисленных ниже
условий.
• Места парковки расположены вдоль
прямой линии.
• Требуется припарковать автомобиль
параллельно.
• На выбранном месте парковки уже
имеются припаркованные
транспортные средства.
• Для перемещения автомобиля
достаточно места.
Условия, при которых система
не работает
Запрещается использовать
интеллектуальную систему помощи при
парковке в приведенных ниже условиях.
• Места парковки расположены вдоль
изогнутой линии.
• Имеется уклон.
• Перевозка груза, выступающего по
длине или ширине за пределы
автомобиля.
• Диагональная парковка.
• В месте парковки имеется мусор,
трава или барьеры.
• Сильный снегопад или дождь.
• Наличие вертикальной стойки
вблизи линии парковки.
• Неровность дороги.
• Наличие противоскользящих цепей
или установленного запасного колеса.
• Давление в шинах ниже или выше
номинального.
• К автомобилю подсоединен прицеп.
• Скользкая или неровная дорога.
• На месте парковки имеются большие
транспортные средства, такие как
автобусы или грузовые автомобили.
• Попадание на датчик постороннего
материала (например, снега или
воды).
OLM041271
■Правая сторона -
параллельный режим■Левая сторона -
параллельный режим
ОСТОРОЖНО
• Интеллектуальная система
помощи при парковке может
рассматриваться только в
качестве вспомогательной
функции. Водитель обязан
следить за объектами спереди и
сзади автомобиля.
Функциональность
интеллектуальной системы
помощи при парковке может
зависеть от множества факторов
и окружающих условий, поэтому
ответственность всегда несет
водитель.
• При неправильно
отрегулированных колесах
система может работать
нештатным образом.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При использовании шин или
колес с размером, отличным от
рекомендованных дилером
HYUNDAI, система может
функционировать нештатным
образом. Всегда используйте
шины и колеса одного размера.

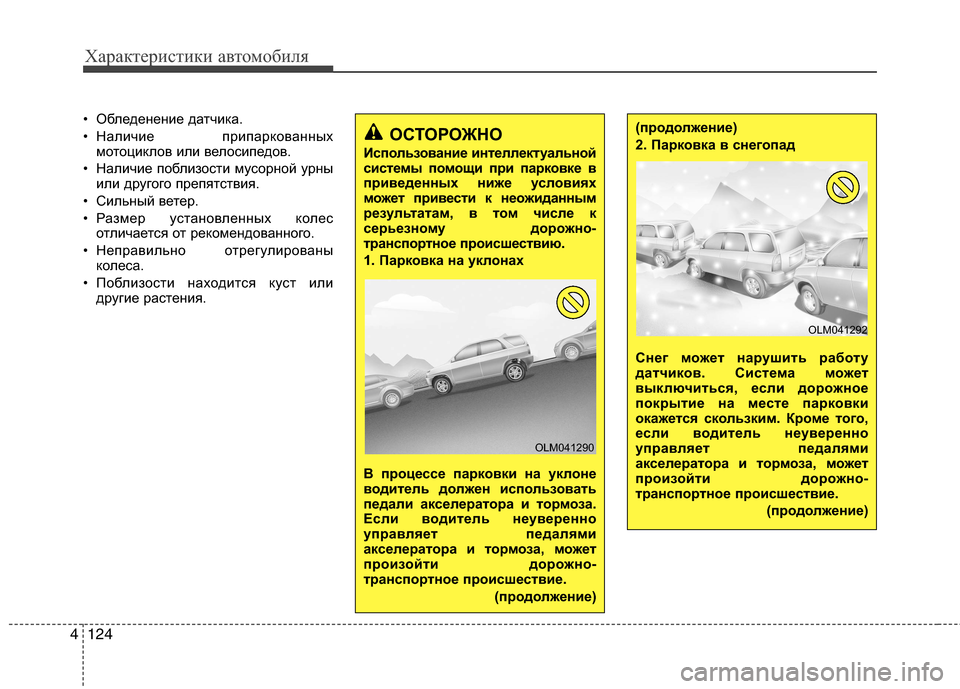

Характеристики автомобиля
124 4
• Обледенение датчика.
• Наличие припаркованных
мотоциклов или велосипедов.
• Наличие поблизости мусорной урны
или другого препятствия.
• Сильный ветер.
• Размер установленных колес
отличается от рекомендованного.
• Неправильно отрегулированы
колеса.
• Поблизости находится куст или
другие растения.
ОСТОРОЖНО
Использование интеллектуальной
системы помощи при парковке в
приведенных ниже условиях
может привести к неожиданным
результатам, в том числе к
серьезному дорожно-
транспортное происшествию.
1. Парковка на уклонах
В процессе парковки на уклоне
водитель должен использовать
педали акселератора и тормоза.
Если водитель неуверенно
управляет педалями
акселератора и тормоза, может
произойти дорожно-
транспортное происшествие.
(продолжение)
OLM041290
(продолжение)
2. Парковка в снегопад
Снег может нарушить работу
датчиков. Система может
выключиться, если дорожное
покрытие на месте парковки
окажется скользким. Кроме того,
если водитель неуверенно
управляет педалями
акселератора и тормоза, может
произойти дорожно-
транспортное происшествие.
(продолжение)
OLM041292
