Wartung
Prüfen Sie den Zustand und die
Anschlüsse aller Kühlmittel- und
Heizungsschläuche, und ersetzen Sie
aufgequollene oder anderweitig
verschlissene Schläuche.
Der Kühlmittelstand muss sich bei
kaltem Motor zwischen den seitlichen
Behältermarkierungen F (MAX) und L
(MIN) befinden.
Falls der Kühlmittelfüllstand zu niedrig
ist, füllen Sie ausreichend destilliertes
(entionisiertes) Wasser nach. Heben Sie
den Füllstand bis zur Markierung F
(MAX) an, aber überfüllen Sie nicht.
Für den Fall, dass häufig nachgefüllt
werden muss, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt inspizieren zu lassen.
Empfohlenes Motorkühlmittel
• Verwenden Sie zum Auffüllen desKühlsystems ausschließlich
entionisiertes Wasser und mischen Sie
das werkseitig eingefüllte Kühlmittel
niemals mit Leitungswasser. Ein
falsches Kühlmittelgemisch kann
schwere Fehlfunktionen und
Motorschäden verursachen.
• Die Aluminiumbauteile Ihres Fahrzeugmotors müssen mit einem
Kühlmittel auf Ethylen-Glykolbasis vor
Korrosion und Frost geschützt werden.
• Verwenden Sie GRUNDSÄTZLICH KEINE Kühlmittel auf Alkohol- oder
Methanolbasis und mischen Sie diese
auch nicht mit dem spezifizierten
Kühlmittel.
• Verwenden Sie kein Kühlmittel- gemisch, das mehr als 60% oder
weniger als 35% Frostschutzmittel
enthält, da andernfalls die Wirkung
beeinträchtigt würde. Entnehmen Sie das Mischungsverhältnis
der nachstehenden Tabelle.
-15°C (5°F) 35
65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
AußentemperaturMischungsverhältnis
(Volumen)
Frostschutz Wasser
ODM073006

Wartung
32
7

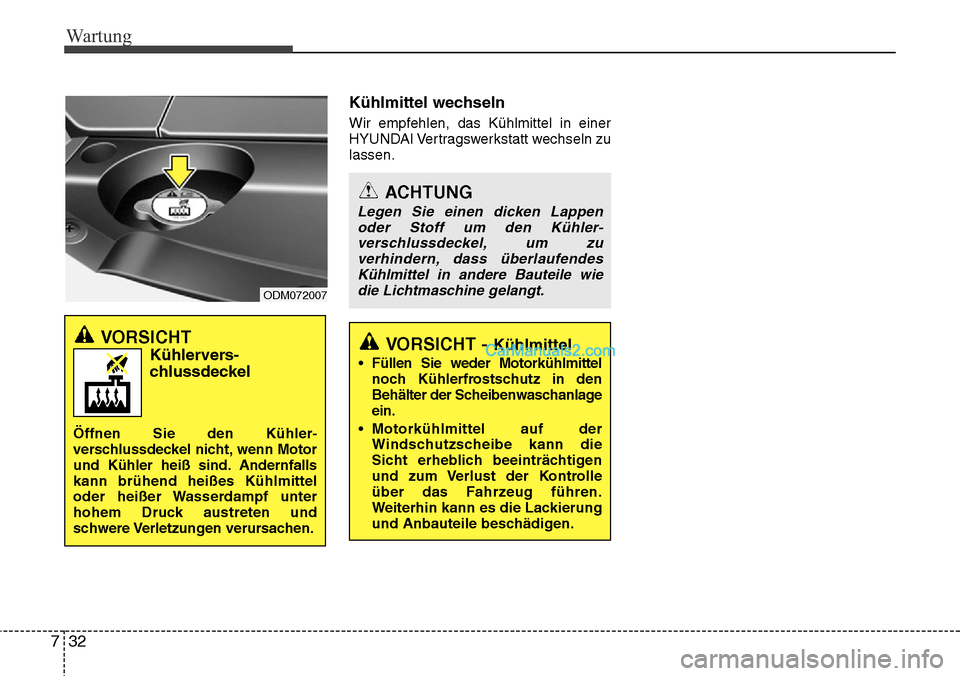

Kühlmittel wechseln
Wir empfehlen, das Kühlmittel in einer
HYUNDAI Vertragswerkstatt wechseln zu
lassen.
VORSICHT
Kühlervers-
chlussdeckel
Öffnen Sie den Kühler -
verschlussdeckel nicht, wenn Motor
und Kühler heiß sind. Andernfalls
kann brühend heißes Kühlmittel
oder heißer
Wasserdampf unter
hohem Druck austreten und
schwere Verletzungen verursachen.
VORSICHT - Kühlmittel
• Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlage
ein.
• Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
ACHTUNG
Legen Sie einen dicken Lappenoder Stoff um den Kühler-verschlussdeckel, um zuverhindern, dass überlaufendes Kühlmittel in andere Bauteile wiedie Lichtmaschine gelangt.
ODM072007

733
Wartung
BREMSFLÜSSIGKEIT

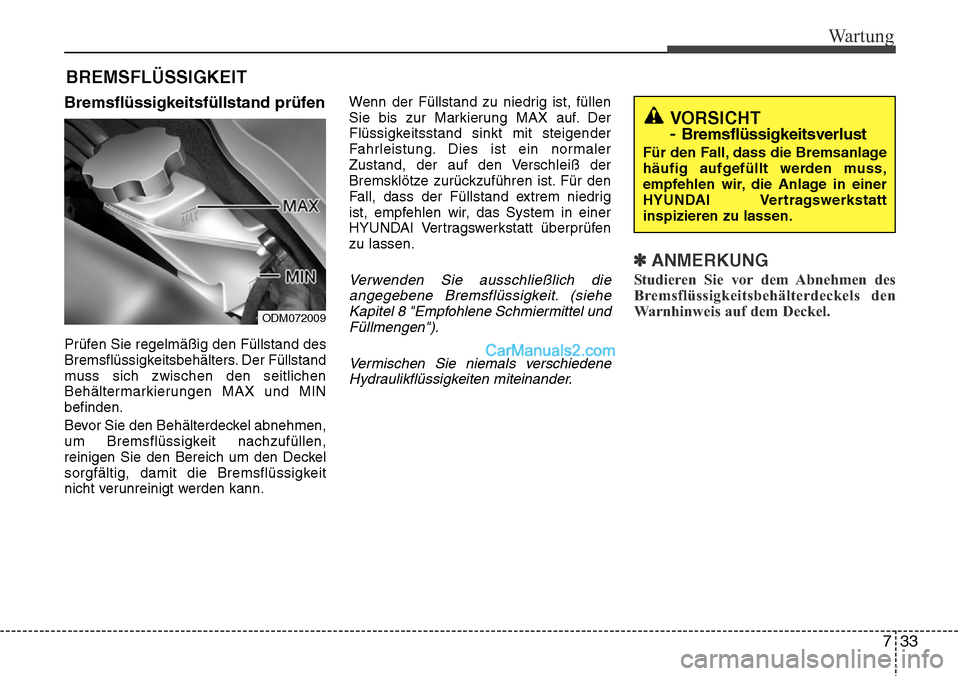

Bremsflüssigkeitsfüllstand prüfen
Prüfen Sie regelmäßig den Füllstand des
Bremsflüssigkeitsbehälters. Der Füllstand
muss sich zwischen den seitlichen
Behältermarkierungen MAX und MIN
befinden.
Bevor Sie den Behälterdeckel abnehmen,
um Bremsflüssigkeit nachzufüllen,
reinigen Sie den Bereich um den Deckel
sorgfältig, damit die Bremsflüssigkeit
nicht verunreinigt werden kann. Wenn der Füllstand zu niedrig ist, füllen
Sie bis zur Markierung MAX auf. Der
Flüssigkeitsstand sinkt mit steigender
Fahrleistung. Dies ist ein normaler
Zustand, der auf den Verschleiß der
Bremsklötze zurückzuführen ist. Für den
Fall, dass der Füllstand extrem niedrig
ist, empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.
Verwenden Sie ausschließlich die
angegebene Bremsflüssigkeit. (sieheKapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Vermischen Sie niemals verschiedeneHydraulikflüssigkeiten miteinander.
✽ANMERKUNG
Studieren Sie vor dem Abnehmen des
Bremsflüssigkeitsbehälterdeckels den
Warnhinweis auf dem Deckel.
VORSICHT
- Bremsflüssigkeitsverlust
Für den Fall, dass die Bremsanlage
häufig aufgefüllt werden muss,
empfehlen wir, die Anlage in einer
HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
ODM072009

Wartung
34
7
.
ACHTUNG

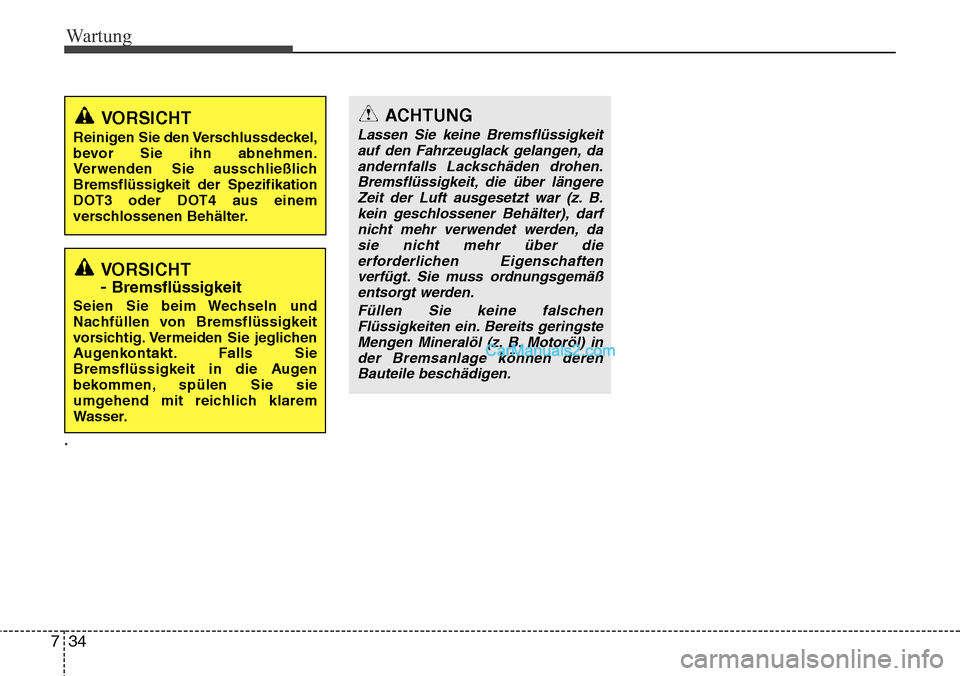

Lassen Sie keine Bremsflüssigkeit
auf den Fahrzeuglack gelangen, daandernfalls Lackschäden drohen.Bremsflüssigkeit, die über längereZeit der Luft ausgesetzt war (z. B. kein geschlossener Behälter), darfnicht mehr verwendet werden, dasie nicht mehr über dieerforderlichen Eigenschaftenverfügt. Sie muss ordnungsgemäßentsorgt werden.
Füllen Sie keine falschenFlüssigkeiten ein. Bereits geringsteMengen Mineralöl (z. B. Motoröl) inder Bremsanlage können deren Bauteile beschädigen.
VORSICHT
-
Bremsflüssigkeit
Seien Sie beim Wechseln und
Nachfüllen von Bremsflüssigkeit
vorsichtig. Vermeiden Sie jeglichen
Augenkontakt. Falls Sie
Bremsflüssigkeit in die Augen
bekommen, spülen Sie sie
umgehend mit reichlich klarem
Wasser.
VORSICHT
Reinigen Sie den Verschlussdeckel,
bevor Sie ihn abnehmen.
Verwenden Sie ausschließlich
Bremsflüssigkeit der Spezifikation
DOT3 oder DOT4 aus einem
verschlossenen Behälter.

735
Wartung
WASCHWASSER

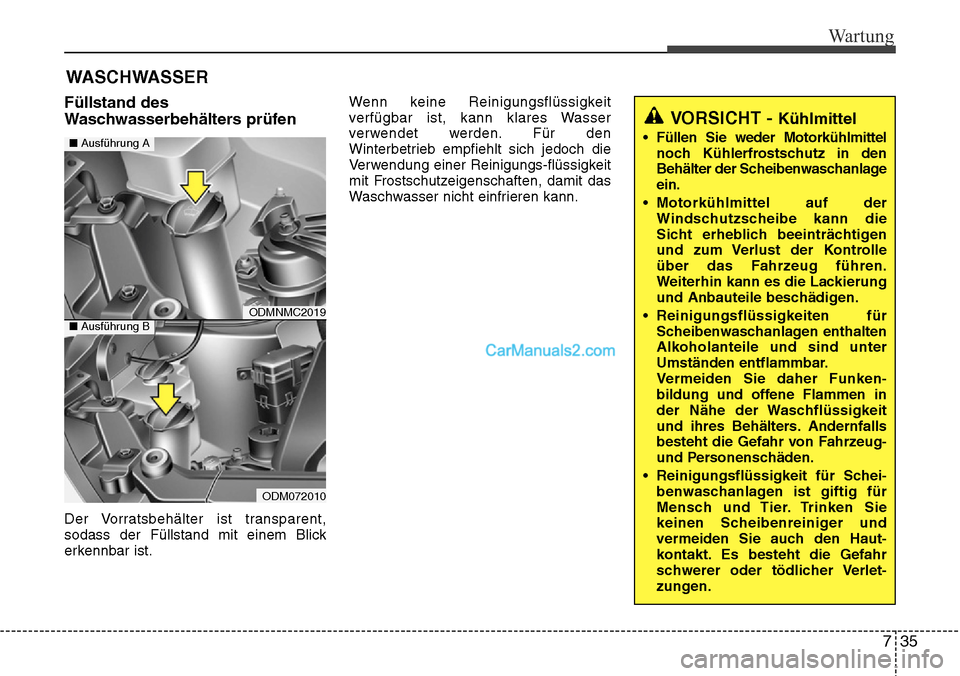

Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist.Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch die
Verwendung einer Reinigungs-flüssigkeit
mit Frostschutzeigenschaften, damit das
Waschwasser nicht einfrieren kann.
VORSICHT - Kühlmittel
• Füllen Sie weder Motorkühlmittel
noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlage
ein.
• Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
• Reinigungsflüssigkeiten für Scheibenwaschanlagen enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
Vermeiden Sie daher Funken -
bildung und offene Flammen in
der Nähe der W

aschflüssigkeit
und ihres Behälters. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
• Reinigungsflüssigkeit für Schei -
benwaschanlagen ist giftig für
Mensc h und

Tier. Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut-
kontakt. Es besteht die Gefahr
sc hwerer oder tödlic

her Verlet-
zungen.
ODMNMC2019
ODM072010
■ Ausführung A
■Ausführung B

Wartung
36
7

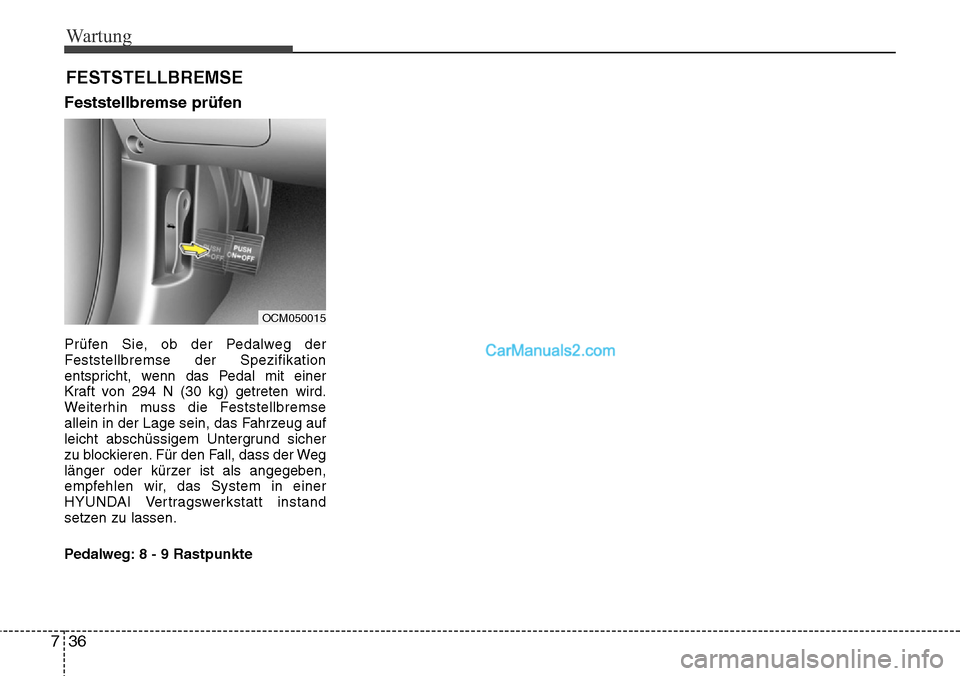

Feststellbremse prüfen
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 294 N (30 kg) getreten wird.
Weiterhin muss die Feststellbremse
allein in der Lage sein, das Fahrzeug auf
leicht abschüssigem Untergrund sicher
zu blockieren. Für den Fall, dass der Weg
länger oder kürzer ist als angegeben,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
setzen zu lassen.
Pedalweg: 8 - 9 Rastpunkte
FESTSTELLBREMSE
OCM050015

737
Wartung

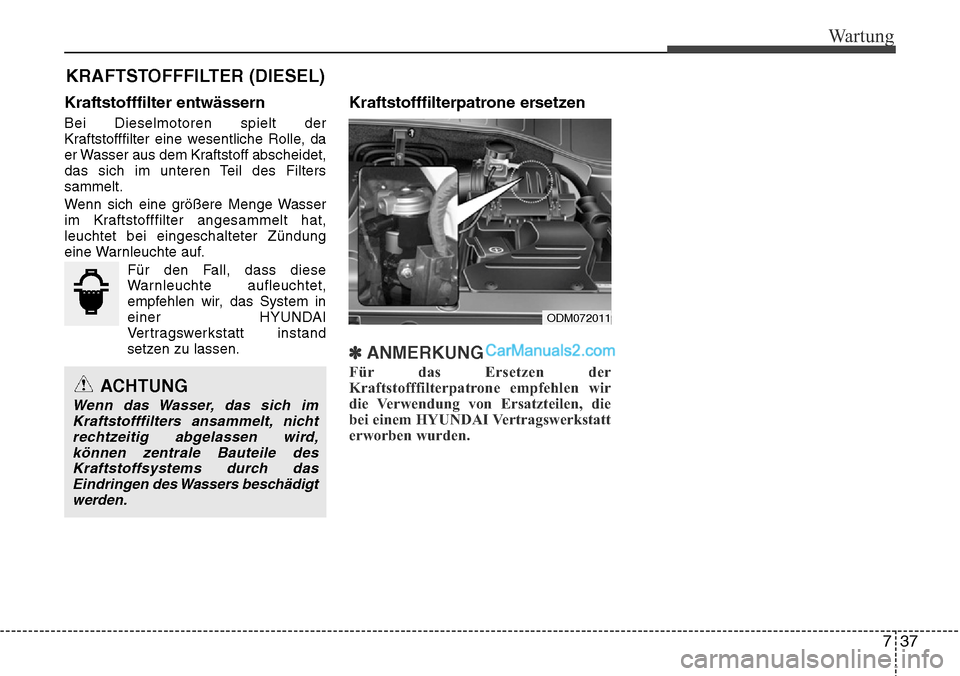

Kraftstofffilter entwässern
Bei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle, da
er Wasser aus dem Kraftstoff abscheidet,
das sich im unteren Teil des Filters
sammelt.
Wenn sich eine größere Menge Wasser
im Kraftstofffilter angesammelt hat,
leuchtet bei eingeschalteter Zündung
eine Warnleuchte auf.Für den Fall, dass diese
Warnleuchte aufleuchtet,
empfehlen wir, das System in
einer HYUNDAI
Vertragswerkstatt instand
setzen zu lassen.
Kraftstofffilterpatrone ersetzen
✽ANMERKUNG
Für das Ersetzen der
Kraftstofffilterpatrone empfehlen wir
die Verwendung von Ersatzteilen, die
bei einem HYUNDAI Vertragswerkstatt
erworben wurden.
KRAFTSTOFFFILTER (DIESEL)
ACHTUNG
Wenn das Wasser, das sich imKraftstofffilters ansammelt, nichtrechtzeitig abgelassen wird, können zentrale Bauteile desKraftstoffsystems durch dasEindringen des Wassers beschädigtwerden.
ODM072011

Wartung
38
7
LUFTFILTER

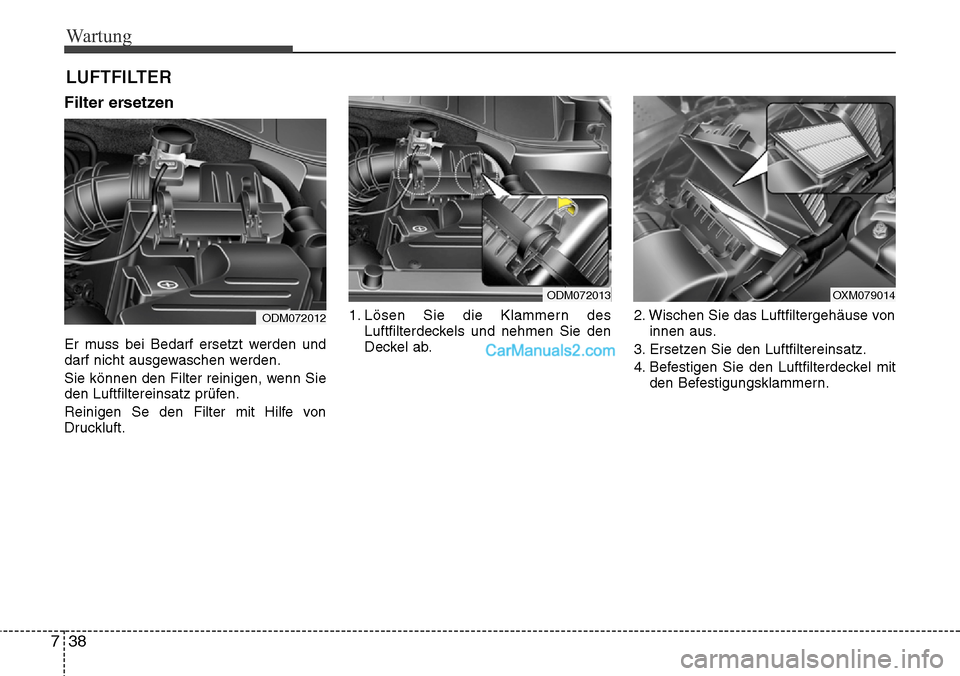

Filter ersetzen
Er muss bei Bedarf ersetzt werden und
darf nicht ausgewaschen werden.
Sie können den Filter reinigen, wenn Sie
den Luftfiltereinsatz prüfen.
Reinigen Se den Filter mit Hilfe von
Druckluft. 1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab. 2. Wischen Sie das Luftfiltergehäuse von
innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Luftfilterdeckel mit den Befestigungsklammern.
OXM079014
ODM072012
ODM072013

739
Wartung

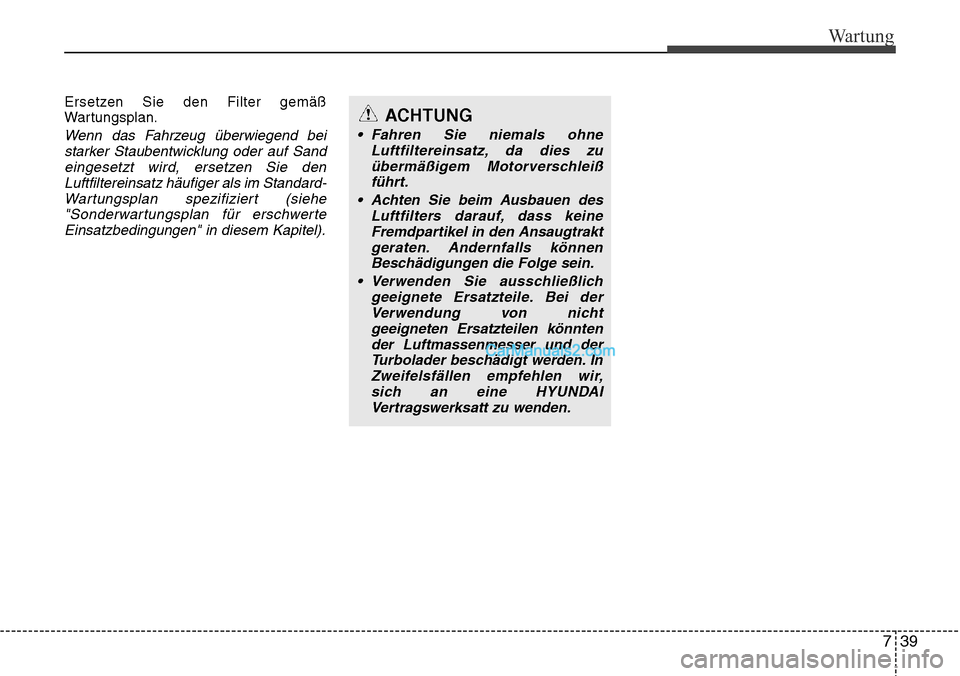

Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend beistarker Staubentwicklung oder auf Sandeingesetzt wird, ersetzen Sie denLuftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe"Sonderwartungsplan für erschwerteEinsatzbedingungen" in diesem Kapitel).
ACHTUNG
• Fahren Sie niemals ohne Luftfiltereinsatz, da dies zuübermäßigem Motorverschleißführt.
• Achten Sie beim Ausbauen des Luftfilters darauf, dass keineFremdpartikel in den Ansaugtrakt geraten. Andernfalls könnenBeschädigungen die Folge sein.
• Verwenden Sie ausschließlich geeignete Ersatzteile. Bei derVerwendung von nichtgeeigneten Ersatzteilen könntender Luftmassenmesser und derTurbolader beschädigt werden. InZweifelsfällen empfehlen wir,sich an eine HYUNDAIVertragswerksatt zu wenden.

Wartung
40
7
Filter prüfen
Wenn das Fahrzeug über einen längeren
Zeitraum in Großstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. Wenn
Sie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan.
Filter ersetzen

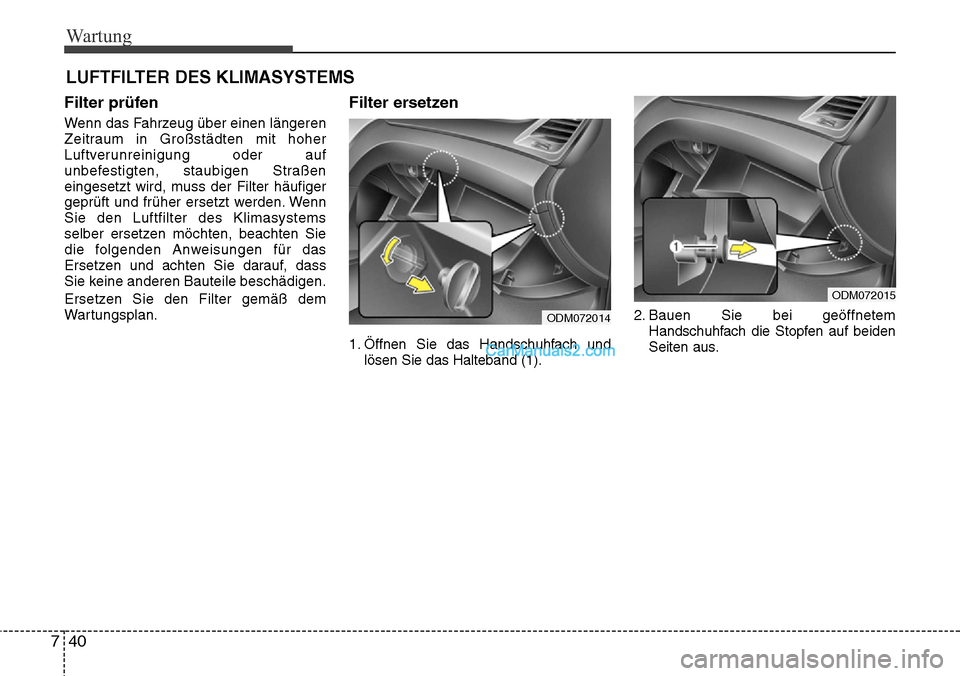

1. Öffnen Sie das Handschuhfach und
lösen Sie das Halteband (1). 2. Bauen Sie bei geöffnetem
Handschuhfach die Stopfen auf beiden
Seiten aus.
LUFTFILTER DES KLIMASYSTEMS
ODM072014
ODM072015
