Wartung

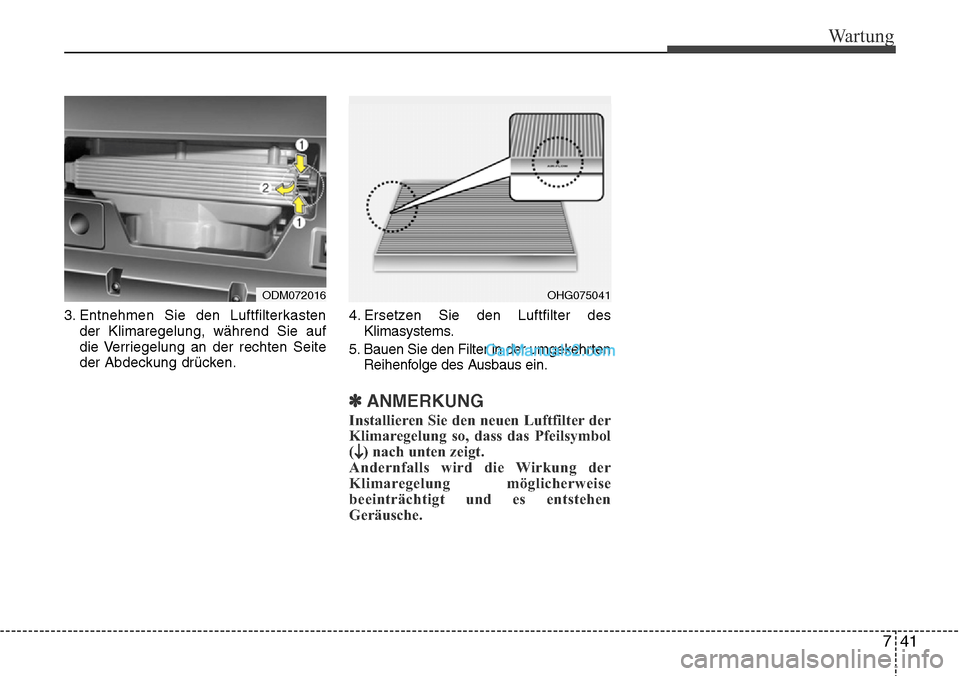

3. Entnehmen Sie den Luftfilterkastender Klimaregelung, während Sie auf
die Verriegelung an der rechten Seite
der Abdeckung drücken. 4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten Reihenfolge des Ausbaus ein.
✽ANMERKUNG
Installieren Sie den neuen Luftfilter der
Klimaregelung so, dass das Pfeilsymbol
(
↓) nach unten zeigt.
Andernfalls wird die Wirkung der
Klimaregelung möglicherweise
beeinträchtigt und es entstehen
Geräusche.
OHG075041ODM072016

Wartung
42
7

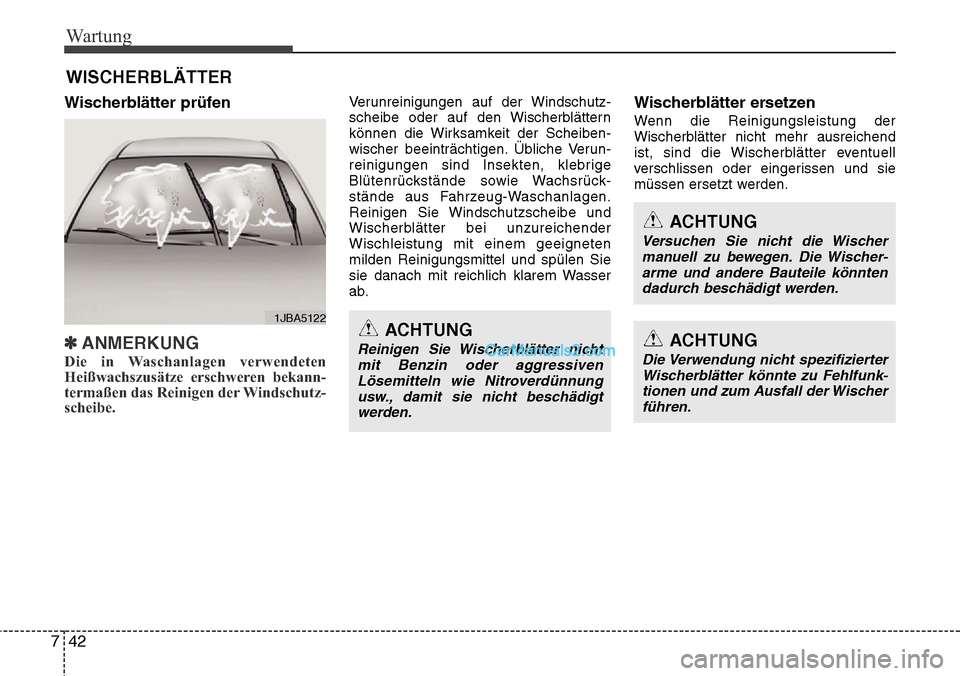

WISCHERBLÄTTER
Wischerblätter prüfen
✽ANMERKUNG
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren bekann-
termaßen das Reinigen der Windschutz-
scheibe.
Verunreinigungen auf der Windschutz-
scheibe oder auf den Wischerblättern
können die Wirksamkeit der Scheiben-
wischer beeinträchtigen. Übliche Verun-
reinigungen sind Insekten, klebrige
Blütenrückstände sowie Wachsrück-
stände aus Fahrzeug-Waschanlagen.
Reinigen Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen Sie
sie danach mit reichlich klarem Wasser
ab.Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausreichend
ist, sind die Wischerblätter eventuell
verschlissen oder eingerissen und sie
müssen ersetzt werden.
1JBA5122ACHTUNG
Reinigen Sie Wischerblätter nicht
mit Benzin oder aggressivenLösemitteln wie Nitroverdünnungusw., damit sie nicht beschädigtwerden.ACHTUNG
Die Verwendung nicht spezifizierterWischerblätter könnte zu Fehlfunk -
tionen und zum Ausfall der Wischer führen.
ACHTUNG
Versuchen Sie nicht die Wischermanuell zu bewegen. Die Wischer -
arme und andere Bauteile könnten dadur c

h beschädigt werden.

743
Wartung

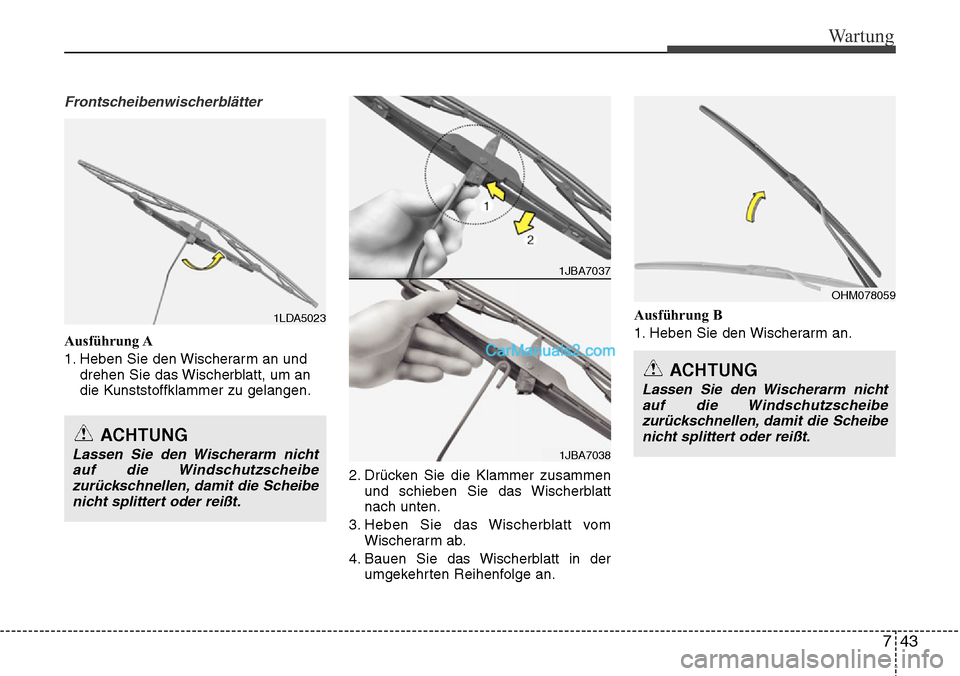

Frontscheibenwischerblätter
Ausführung A
1. Heben Sie den Wischerarm an unddrehen Sie das Wischerblatt, um an
die Kunststoffklammer zu gelangen.
2. Drücken Sie die Klammer zusammenund schieben Sie das Wischerblatt
nach unten.
3. Heben Sie das Wischerblatt vom Wischerarm ab.
4. Bauen Sie das Wischerblatt in der umgekehrten Reihenfolge an. Ausführung B
1. Heben Sie den Wischerarm an.
1LDA5023
ACHTUNG
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe zurückschnellen, damit die Scheibenicht splittert oder reißt.
1JBA7037
1JBA7038
OHM078059
ACHTUNG
Lassen Sie den Wischerarm nichtauf die Windschutzscheibezurückschnellen, damit die Scheibe nicht splittert oder reißt.

Wartung
44
7
2. Heben Sie die Wischerblattklammer
an. Ziehen Sie danach das
Wischerblatt nach unten und bauen
Sie es ab.
3. Bauen Sie das neue Wischerblatt in der umgekehrten Reihenfolge des
Ausbaus an.
Heckscheibenwischerblatt ersetzen
1. Heben Sie den Wischerarm an undziehen Sie das Wischerblatt heraus. 2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in den
länglichen Steckplatz im Wischerarm
drücken, bis es mit einem
Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das Wischerblatt fest angebaut ist, indem
Sie ohne nennenswerten
Kraftaufwand versuchen, es
abzuziehen.
Wir empfehlen, das Wischerblatt in einer
HYUNDAI Vertragswerkstatt ersetzen zu
lassen, damit die Wischerarme und
andere Bauteile nicht beschädigt
werden.
OHM078060
OHM078061
OHM078062
OHM078063

745
Wartung

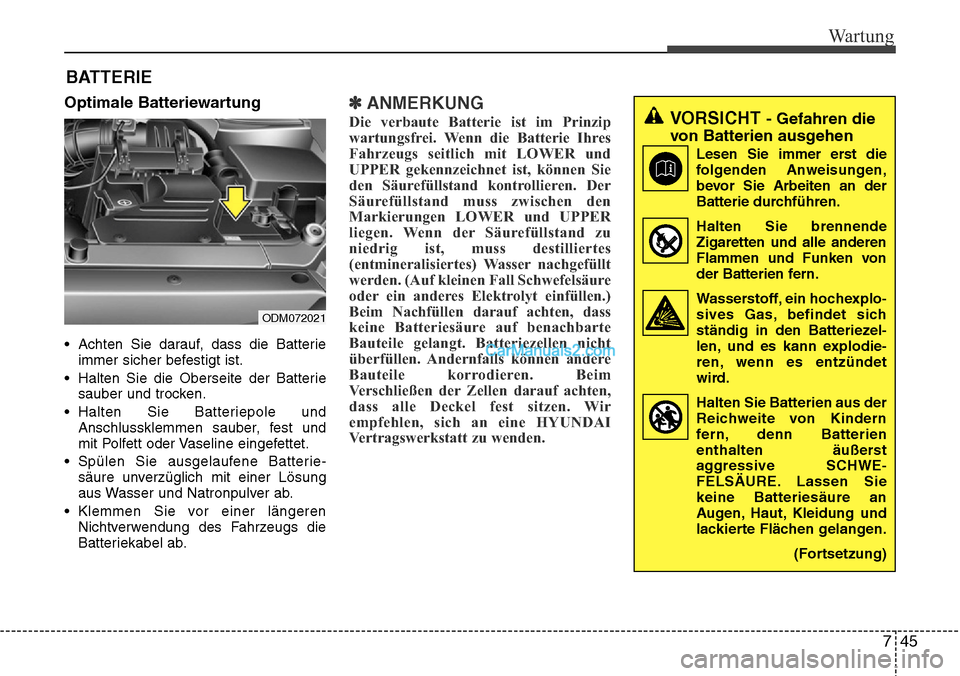

BATTERIE
Optimale Batteriewartung
• Achten Sie darauf, dass die Batterieimmer sicher befestigt ist.
• Halten Sie die Oberseite der Batterie sauber und trocken.
• Halten Sie Batteriepole und Anschlussklemmen sauber, fest und
mit Polfett oder Vaseline eingefettet.
• Spülen Sie ausgelaufene Batterie- säure unverzüglich mit einer Lösung
aus Wasser und Natronpulver ab.
• Klemmen Sie vor einer längeren Nichtverwendung des Fahrzeugs die
Batteriekabel ab.
✽ANMERKUNG
Die verbaute Batterie ist im Prinzip
wartungsfrei. Wenn die Batterie Ihres
Fahrzeugs seitlich mit LOWER und
UPPER gekennzeichnet ist, können Sie
den Säurefüllstand kontrollieren. Der
Säurefüllstand muss zwischen den
Markierungen LOWER und UPPER
liegen. Wenn der Säurefüllstand zu
niedrig ist, muss destilliertes
(entmineralisiertes) Wasser nachgefüllt
werden. (Auf kleinen Fall Schwefelsäure
oder ein anderes Elektrolyt einfüllen.)
Beim Nachfüllen darauf achten, dass
keine Batteriesäure auf benachbarte
Bauteile gelangt. Batteriezellen nicht
überfüllen. Andernfalls können andere
Bauteile korrodieren. Beim
Verschließen der Zellen darauf achten,
dass alle Deckel fest sitzen. Wir
empfehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.VORSICHT - Gefahren die
von Batterien ausgehen
Lesen Sie immer erst die
folgenden Anweisungen, bevor Sie Arbeiten an der
Batterie durchführen.
Halten Sie brennende Zigaretten und alle anderen
Flammen und Funken von
der Batterien fern.
Wasserstoff, ein hochexplo- sives Gas, befindet sich
ständig in den Batteriez el
-
len, und es kann explodie -
ren, wenn es entzündet
wir d.
Halten Sie Batterien aus der Reic

hweite von Kindern
fern, denn Batterien
enthalten äußerst
aggressive SCHWE -
FELSÄURE. Lassen Sie
keine Batteriesäure an
A ug

en, Haut, Kleidung und
lackierte Flächen gelangen.

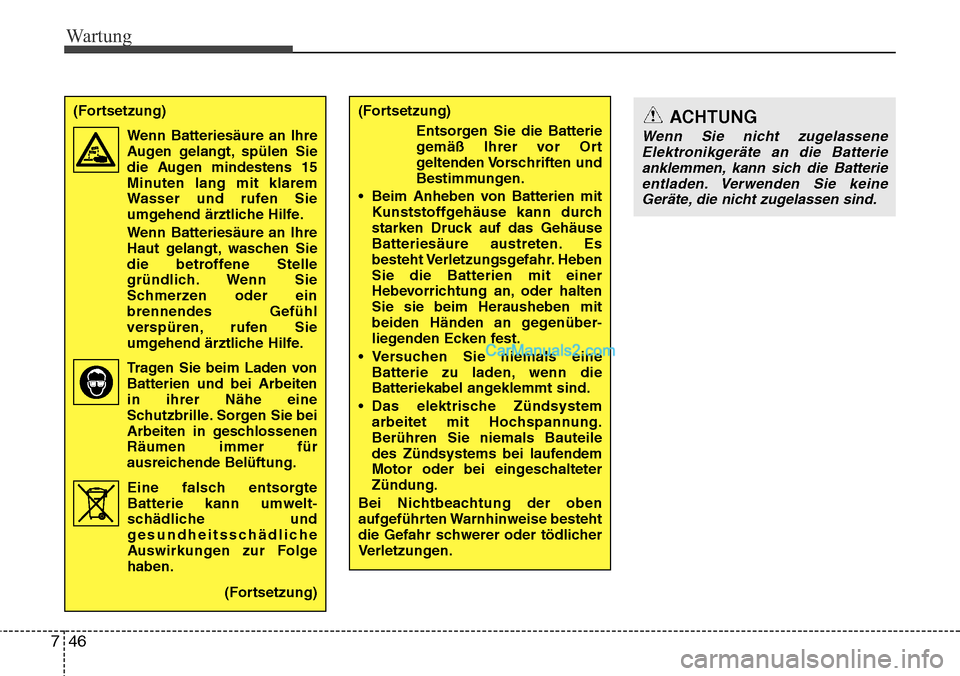

(Fortsetzung)
ODM072021

Wartung
46
7
(Fortsetzung)
Entsorgen Sie die Batterie
gemäß Ihrer vor Ort
geltenden Vorschriften und
Bestimmungen.
• Beim Anheben von Batterien mit Kunststoffgehäuse kann durch
starken Druck auf das Gehäuse
Batteriesäure austreten. Es
besteht Verletzungsgefahr. Heben
Sie die Batterien mit einer
Hebevorrichtung an, oder halten
Sie sie beim Herausheben mit
beiden Händen an gegenüber -
liegenden Ecken fest.
• V

ersuchen Sie niemals eine
Batterie zu laden, wenn die
Batteriekabel angeklemmt sind.
• Das elektrische Zündsystem arbeitet mit Hochspannung.
Berühren Sie niemals Bauteile
des Zündsystems bei laufendem
Motor oder bei eingeschalteter
Zündung.
Bei Nichtbeachtung der oben
aufgeführten Warnhinweise besteht
die Gefahr schwerer oder tödlicher
Verletzungen.
ACHTUNG
Wenn Sie nicht zugelassene Elektronikgeräte an die Batterie anklemmen, kann sich die Batterieentladen. Verwenden Sie keineGeräte, die nicht zugelassen sind.
(Fortsetzung)
Wenn Batteriesäure an IhreAugen gelangt, spülen Sie
die Augen mindestens 15
Minuten lang mit klarem
Wasser und rufen Sie
umgehend ärztliche Hilfe.
Wenn Batteriesäure an Ihre Haut gelangt, waschen Sie
die betroffene Stelle
gründlich. Wenn Sie
Schmerzen oder ein
brennendes Gefühl
verspüren, rufen Sie
umgehend ärztliche Hilfe.
Tragen Sie beim Laden von Batterien und bei Arbeiten
in ihrer Nähe eine
Schutzbrille. Sorgen Sie bei
Arbeiten in geschlossenen
Räumen immer für
ausreichende Belüftung.
Eine falsch entsorgteBatterie kann umwelt -
schädliche und
g esundheitssc

hädliche
Auswirkungen zur Folge
haben.
(Fortsetzung)

747
Wartung

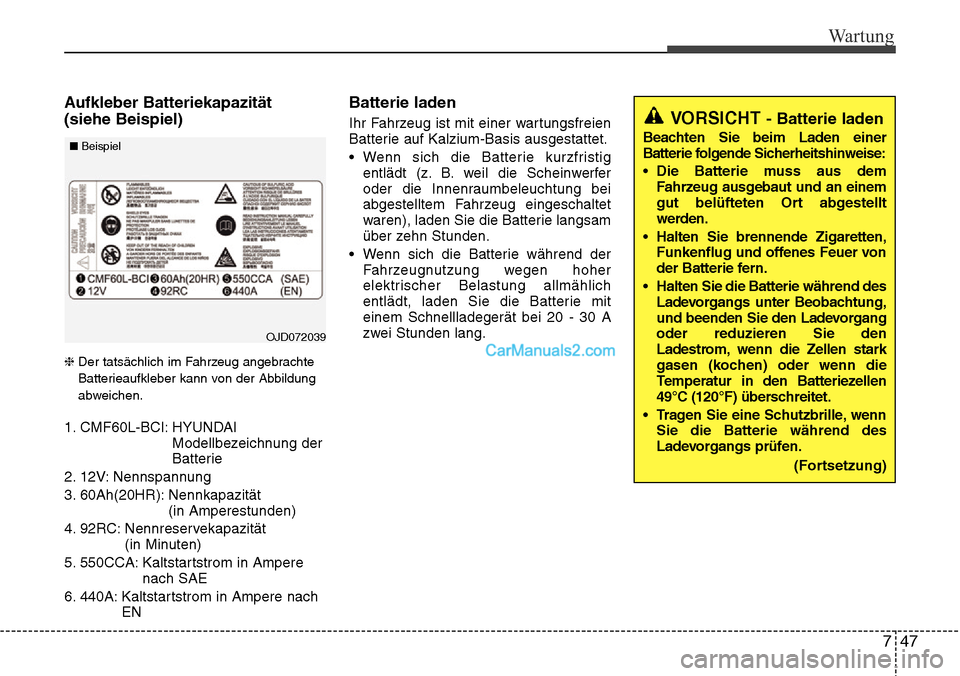

Aufkleber Batteriekapazität
(siehe Beispiel)
❈Der tatsächlich im Fahrzeug angebrachte
Batterieaufkleber kann von der Abbildung
abweichen.
1. CMF60L-BCI: HYUNDAI
Modellbezeichnung der
Batterie
2. 12V: Nennspannung
3. 60Ah(20HR): Nennkapazität (in Amperestunden)
4. 92RC: Nennreservekapazität (in Minuten)
5. 550CCA: Kaltstartstrom in Ampere nach SAE
6. 440A: Kaltstartstrom in Ampere nach EN
Batterie laden
Ihr Fahrzeug ist mit einer wartungsfreien
Batterie auf Kalzium-Basis ausgestattet.
• Wenn sich die Batterie kurzfristigentlädt (z. B. weil die Scheinwerfer
oder die Innenraumbeleuchtung bei
abgestelltem Fahrzeug eingeschaltet
waren), laden Sie die Batterie langsam
über zehn Stunden.
• Wenn sich die Batterie während der Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie mit
einem Schnellladegerät bei 20 - 30 A
zwei Stunden lang.VORSICHT - Batterie laden
Beachten Sie beim Laden einer
Batterie folgende Sicherheitshinweise:
• Die Batterie muss aus demFahrzeug ausgebaut und an einem
gut belüfteten Ort abgestellt
werden.
• Halten Sie brennende Zigaretten, Funkenflug und offenes Feuer von
der Batterie fern.
• Halten Sie die Batterie während des Ladevorgangs unter Beobachtung,
und beenden Sie den Ladevorgang
oder reduzieren Sie den
Ladestrom, wenn die Zellen stark
gasen (kochen) oder wenn die
Temperatur in den Batteriezellen
49°C (120°F) überschreitet.
• Tragen Sie eine Schutzbrille, wenn Sie die Batterie während des
Ladevorgangs prüfen.
(Fortsetzung)
OJD072039
■
Beispiel

Wartung
48
7

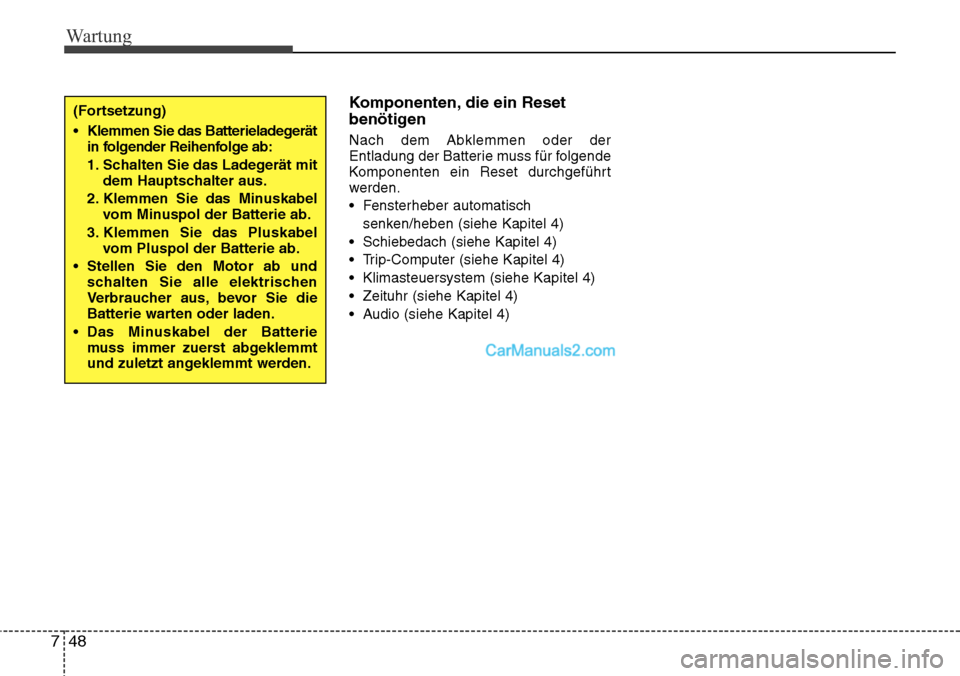

Komponenten, die ein Reset
benötigen
Nach dem Abklemmen oder der
Entladung der Batterie muss für folgende
Komponenten ein Reset durchgeführt
werden.
• Fensterheber automatisch
senken/heben (siehe Kapitel 4)
• Schiebedach (siehe Kapitel 4)
• Trip-Computer (siehe Kapitel 4)
• Klimasteuersystem (siehe Kapitel 4)
• Zeituhr (siehe Kapitel 4)
• Audio (siehe Kapitel 4)
(Fortsetzung)
• Klemmen Sie das Batterieladegerät in folgender Reihenfolge ab:
1. Schalten Sie das Ladegerät mit dem Hauptschalter aus.
2. Klemmen Sie das Minuskabel vom Minuspol der Batterie ab.
3. Klemmen Sie das Pluskabel vom Pluspol der Batterie ab.
• Stellen Sie den Motor ab und schalten Sie alle elektrischen
Verbraucher aus, bevor Sie die
Batterie warten oder laden.
• Das Minuskabel der Batterie muss immer zuerst abgeklemmt
und zuletzt angeklemmt werden.

749
Wartung

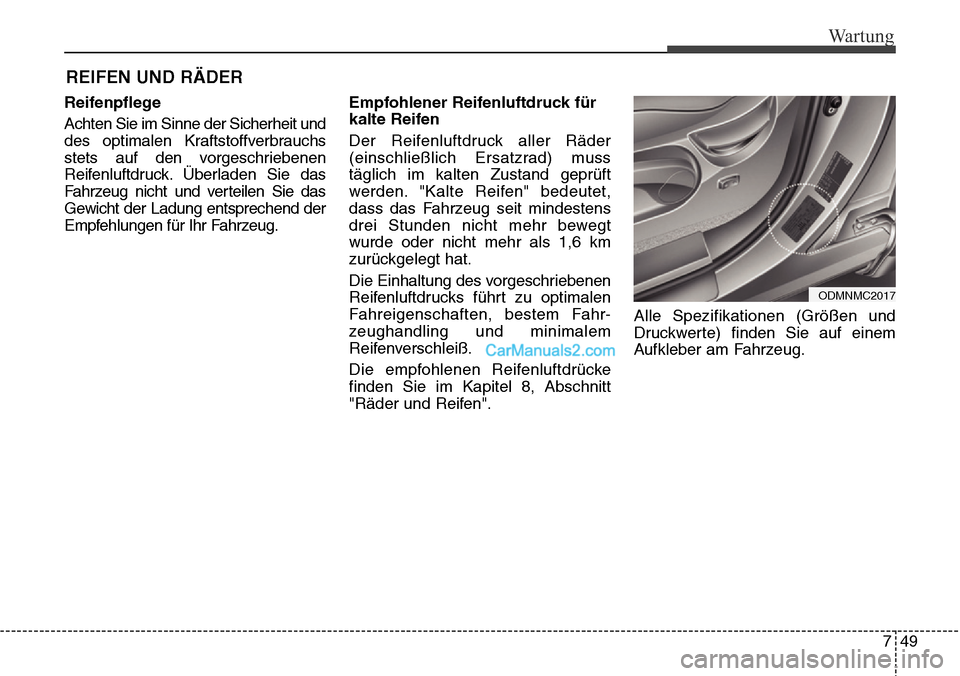

REIFEN UND RÄDER
Reifenpflege
Achten Sie im Sinne der Sicherheit und
des optimalen Kraftstoffverbrauchs
stets auf den vorgeschriebenen
Reifenluftdruck. Überladen Sie das
Fahrzeug nicht und verteilen Sie das
Gewicht der Ladung entsprechend der
Empfehlungen für Ihr Fahrzeug.Empfohlener Reifenluftdruck für
kalte Reifen
Der Reifenluftdruck aller Räder
(einschließlich Ersatzrad) muss
täglich im kalten Zustand geprüft
werden. "Kalte Reifen" bedeutet,
dass das Fahrzeug seit mindestens
drei Stunden nicht mehr bewegt
wurde oder nicht mehr als 1,6 km
zurückgelegt hat.
Die Einhaltung des vorgeschriebenen
Reifenluftdrucks führt zu optimalen
Fahreigenschaften, bestem Fahr-
zeughandling und minimalem
Reifenverschleiß.
Die empfohlenen Reifenluftdrücke
finden Sie im Kapitel 8, Abschnitt
"Räder und Reifen".
Alle Spezifikationen (Größen und
Druckwerte) finden Sie auf einem
Aufkleber am Fahrzeug.
ODMNMC2017

Wartung
50
7

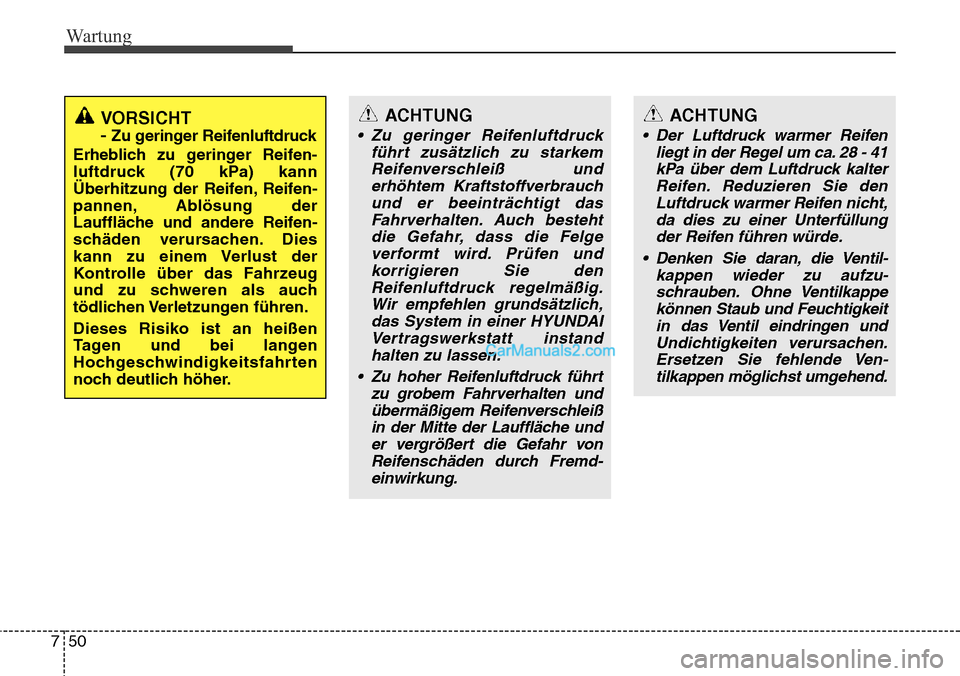

VORSICHT
-
Zu geringer Reifenluftdruck
Erheblich zu g eringer Reifen-
luftdruck (70 kPa) kann
Überhitzung der Reif en,

Reifen-
pannen, Ablösung der
Lauffläc
he und andere Reifen -
schäden verursachen. Dies
kann zu einem
Verlust der
Kontrolle über das Fahrzeug
und zu schweren als auch
tödlichen Verletzungen führen.
Dieses Risiko ist an heißen
Tagen und bei langen
Hochgeschwindigkeitsfahrten
noch deutlich höher.
ACHTUNG
• Zu geringer Reifenluftdruck führt zusätzlich zu starkemReifenverschleiß underhöhtem Kraftstoffverbrauchund er beeinträchtigt dasFahrverhalten. Auch bestehtdie Gefahr, dass die Felgeverformt wird. Prüfen undkorrigieren Sie denReifenluftdruck regelmäßig.Wir empfehlen grundsätzlich,das System in einer HYUNDAIVertragswerkstatt instandhalten zu lassen.
• Zu hoher Reifenluftdruck führt zu grobem Fahrverhalten undübermäßigem Reifenverschleißin der Mitte der Lauffläche under vergrößert die Gefahr vonReifenschäden durch Fremd-einwirkung.
ACHTUNG
• Der Luftdruck warmer Reifen liegt in der Regel um ca. 28 - 41kPa über dem Luftdruck kalterReifen. Reduzieren Sie denLuftdruck warmer Reifen nicht,da dies zu einer Unterfüllungder Reifen führen würde.
• Denken Sie daran, die Ventil- kappen wieder zu aufzu-schrauben. Ohne Ventilkappekönnen Staub und Feuc htigkeit
in das

Ventil eindringen und
Undichtigkeiten verursachen. Ersetzen Sie fehlende Ven -
tilkappen möglichst umgehend.
