Hyundai Grand Santa Fe 2016 Betriebsanleitung (in German)

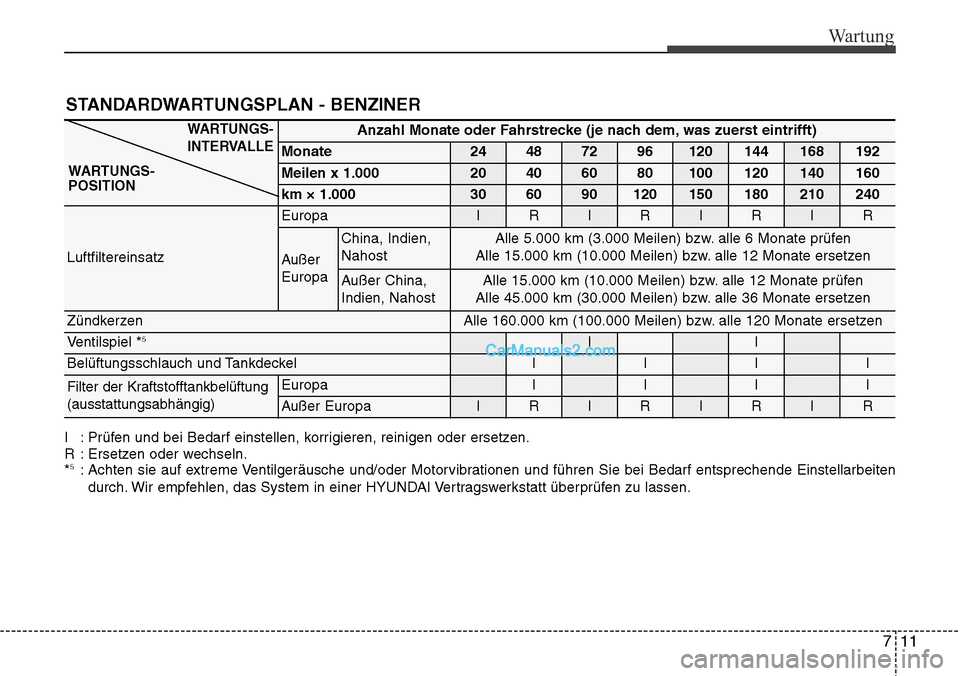

STANDARDWARTUNGSPLAN - BENZINER
711
Wartung
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Luftfiltereinsatz
EuropaIRIRIRIR
Außer
Europa
China, Indien,
NahostAlle 5.000 km (3.000 Meilen) bzw. alle 6 Monate prüfen
Alle 15.000 km (10.000 Meilen) bzw. alle 12 Monate ersetzen
Außer China,
Indien, NahostAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Alle 45.000 km (30.000 Meilen) bzw. alle 36 Monate ersetzen
ZündkerzenAlle 160.000 km (100.000 Meilen) bzw. alle 120 Monate ersetzen
Ventilspiel *5II
Belüftungsschlauch und TankdeckelIIII
Filter der Kraftstofftankbelüftung
(ausstattungsabhängig)EuropaIIII
Außer EuropaIRIRIRIR
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
5: Achten sie auf extreme Ventilgeräusche und/oder Motorvibrationen und führen Sie bei Bedarf entsprechende Einstellarbeiten durch. Wir empfehlen, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

Wartung
12
7

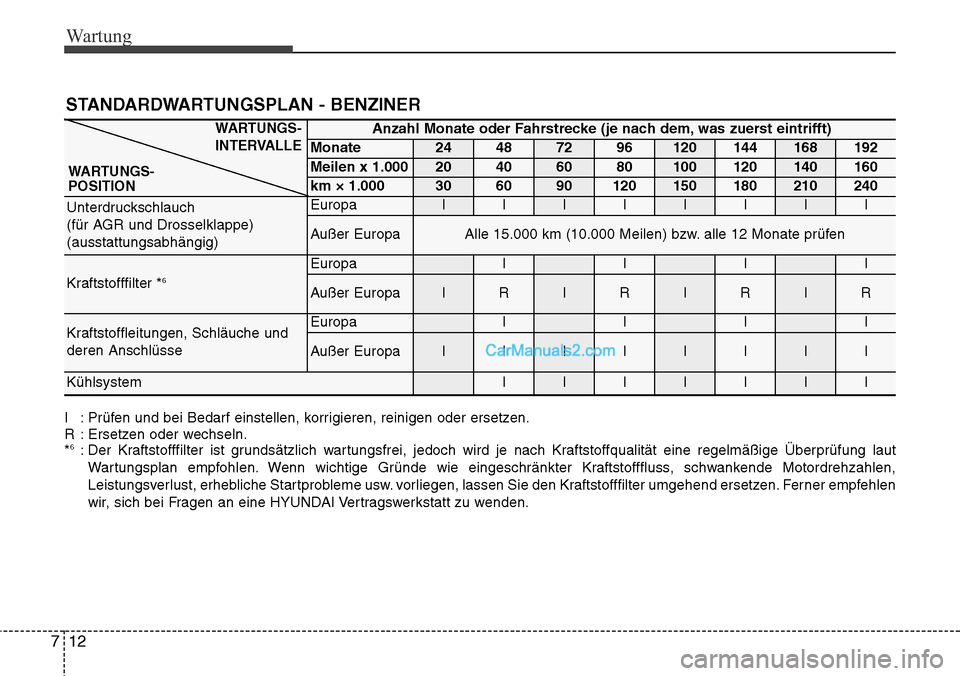

STANDARDWARTUNGSPLAN - BENZINER
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
6: Der Kraftstofffilter ist grundsätzlich wartungsfrei, jedoch wird je nach Kraftstoffqualität eine regelmäßige Überprüfung laut
Wartungsplan empfohlen. Wenn wichtige Gründe wie eingeschränkter Kraftstofffluss, schwankende Motordrehzahlen,
Leistungsverlust, erhebliche Startprobleme usw. vorliegen, lassen Sie den Kraftstofffilter umgehend ersetzen. Ferner empfehlen
wir, sich bei Fragen an eine HYUNDAI Vertragswerkstatt zu wenden.
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Unterdruckschlauch
(für AGR und Drosselklappe)
(ausstattungsabhängig)EuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Kraftstofffilter *6EuropaIIII
Außer EuropaIRIRIRIR
Kraftstoffleitungen, Schläuche und
deren AnschlüsseEuropaIIII
Außer EuropaIIIIIIII
KühlsystemIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION

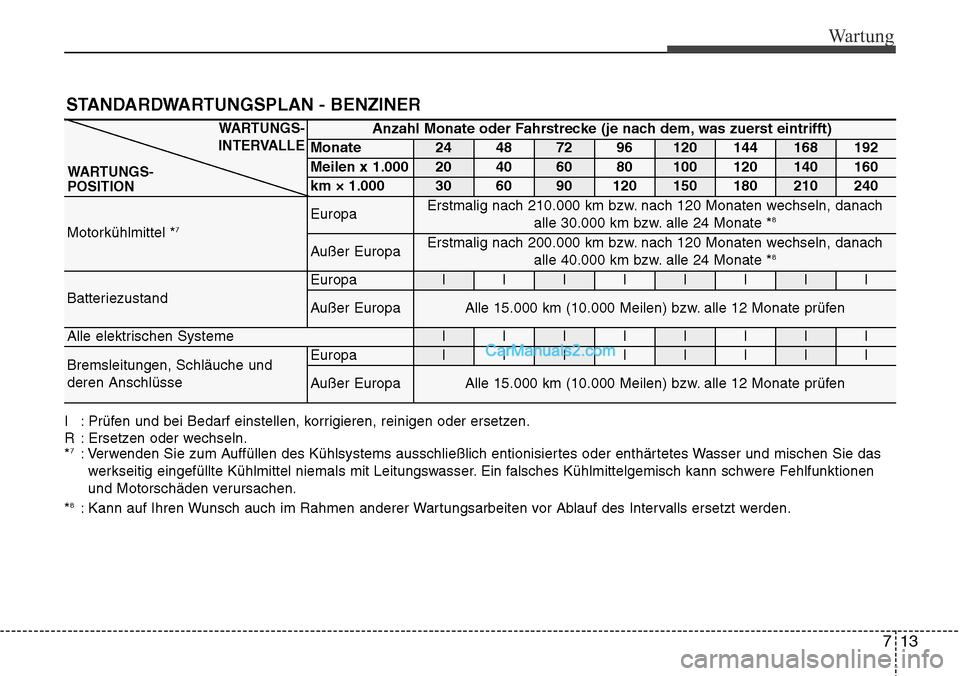

713
Wartung
STANDARDWARTUNGSPLAN - BENZINER
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Motorkühlmittel *7EuropaErstmalig nach 210.000 km bzw. nach 120 Monaten wechseln, danachalle 30.000 km bzw. alle 24 Monate *8
Außer EuropaErstmalig nach 200.000 km bzw. nach 120 Monaten wechseln, danachalle 40.000 km bzw. alle 24 Monate *8
Batteriezustand
EuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Alle elektrischen SystemeIIIIIIII
Bremsleitungen, Schläuche und
deren AnschlüsseEuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
7: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser und mischen Sie das werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen
und Motorschäden verursachen.
*
8: Kann auf Ihren Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.

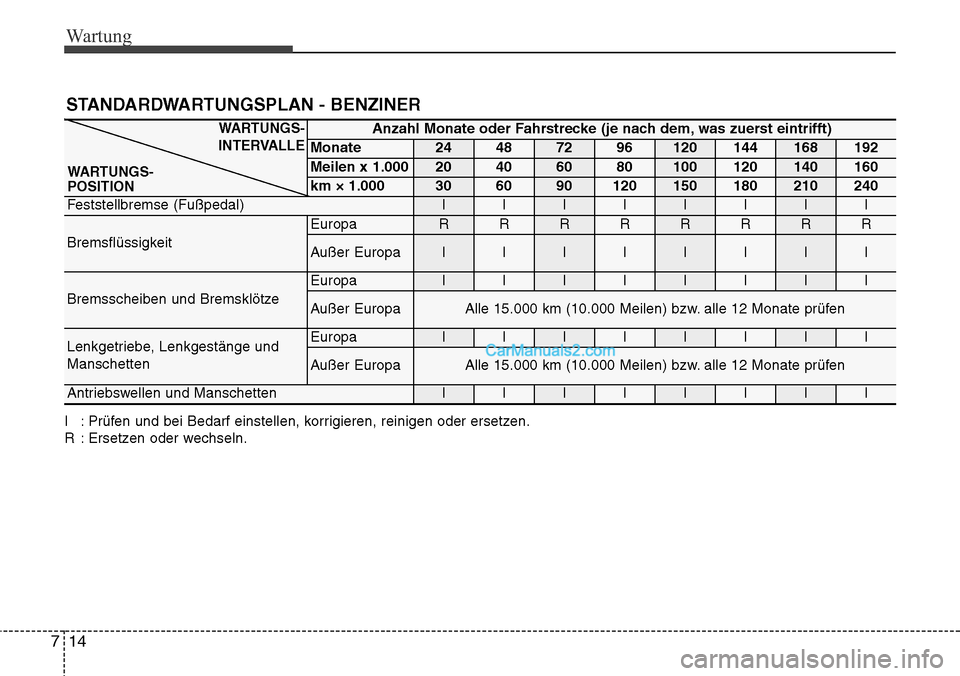

Wartung
14
7
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Feststellbremse (Fußpedal)IIIIIIII
Bremsflüssigkeit
EuropaRRRRRRRR
Außer EuropaIIIIIIII
Bremsscheiben und Bremsklötze
EuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Lenkgetriebe, Lenkgestänge und
ManschettenEuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Antriebswellen und ManschettenIIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
STANDARDWARTUNGSPLAN - BENZINER

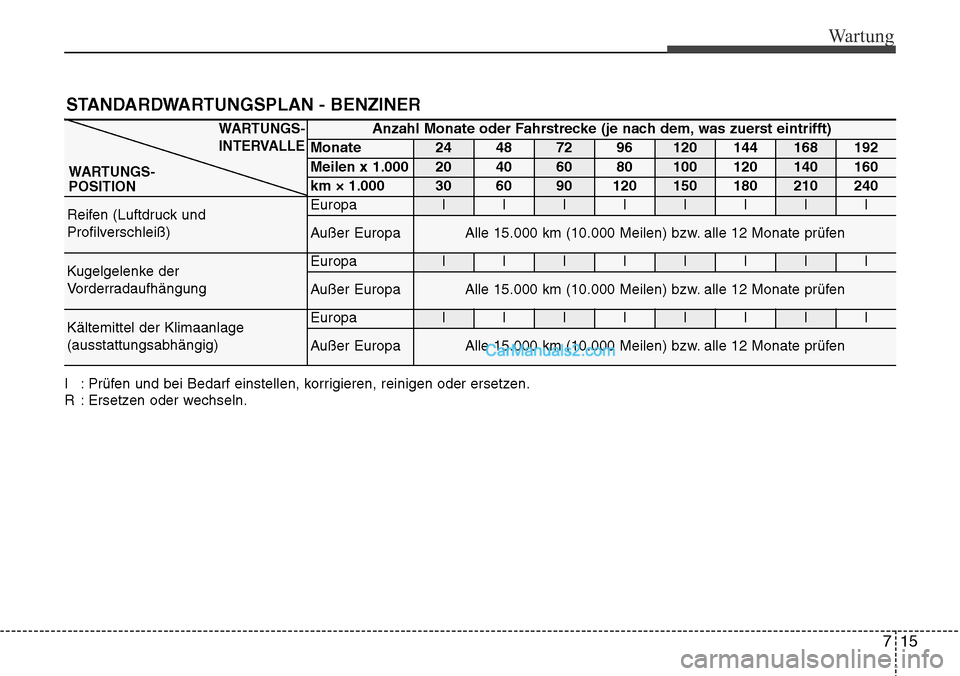

715
Wartung
STANDARDWARTUNGSPLAN - BENZINER
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Reifen (Luftdruck und
Profilverschleiß) EuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Kugelgelenke der
VorderradaufhängungEuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Kältemittel der Klimaanlage
(ausstattungsabhängig)EuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.

Wartung
16
7
STANDARDWARTUNGSPLAN - BENZINER
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Klimaanlagenkompressor
(ausstattungsabhängig)EuropaIIIIIIII
Außer EuropaAlle 15.000 km (10.000 Meilen) bzw. alle 12 Monate prüfen
Luftfilter der Klimaregelung
(ausstattungsabhängig)EuropaRRRRRRRR
Außer EuropaAlle 15.000 km bzw. alle 12 Monate ersetzen
AutomatikgetriebeflüssigkeitKeine Überprüfung, kein Service erforderlich
Verteilergetriebeöl (4WD) *9IIII
Öl des Hinterachsdifferenzials (4WD) *9IIII
Kardanwelle (4WD)IIIIIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
9: Das Öl von Verteilergetriebe und Hinterachse muss jedes Mal gewechselt werden, wenn sich die Bauteile unter Wasser befunden haben.

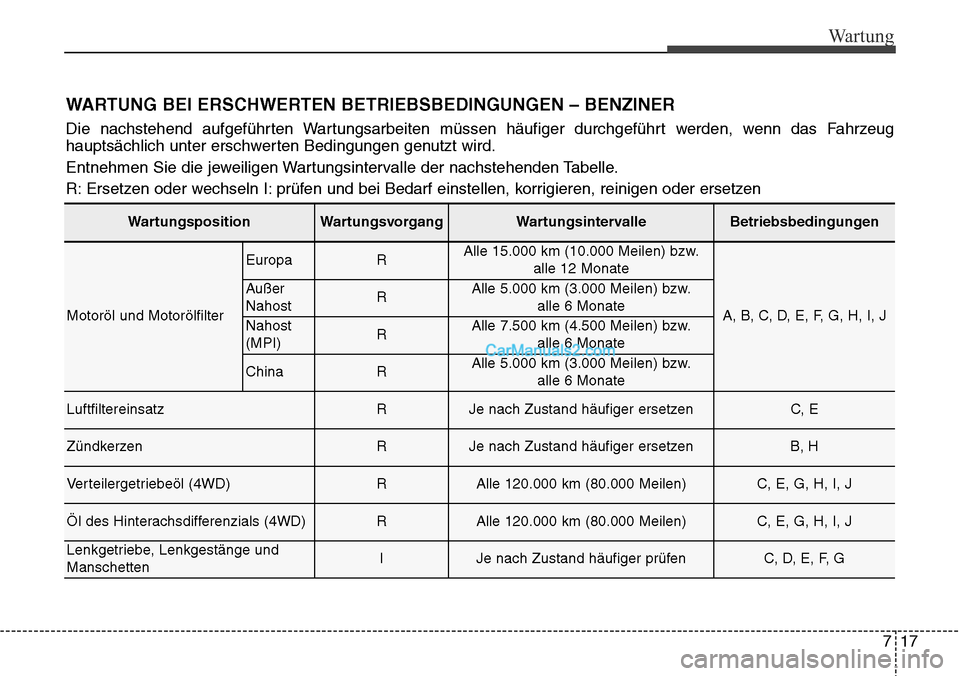

717
Wartung
WartungspositionWartungsvorgangWartungsintervalleBetriebsbedingungen
Motoröl und Motorölfilter
EuropaRAlle 15.000 km (10.000 Meilen) bzw.alle 12 Monate
A, B, C, D, E, F, G, H, I, J
Außer
NahostRAlle 5.000 km (3.000 Meilen) bzw.alle 6 Monate
Nahost
(MPI)RAlle 7.500 km (4.500 Meilen) bzw.alle 6 Monate
ChinaRAlle 5.000 km (3.000 Meilen) bzw.alle 6 Monate
Luftfiltereinsatz RJe nach Zustand häufiger ersetzenC, E
Zündkerzen RJe nach Zustand häufiger ersetzenB, H
Verteilergetriebeöl (4WD)RAlle 120.000 km (80.000 Meilen)C, E, G, H, I, J
Öl des Hinterachsdifferenzials (4WD)RAlle 120.000 km (80.000 Meilen)C, E, G, H, I, J
Lenkgetriebe, Lenkgestänge und
ManschettenIJe nach Zustand häufiger prüfenC, D, E, F, G
WARTUNG BEI ERSCHWERTEN BETRIEBSBEDINGUNGEN – BENZINER
Die nachstehend aufgeführten Wartungsarbeiten müssen häufiger durchgeführt werden, wenn das Fahrzeug
hauptsächlich unter erschwerten Bedingungen genutzt wird.
Entnehmen Sie die jeweiligen Wartungsintervalle der nachstehenden Tabelle.
R: Ersetzen oder wechseln I: prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen

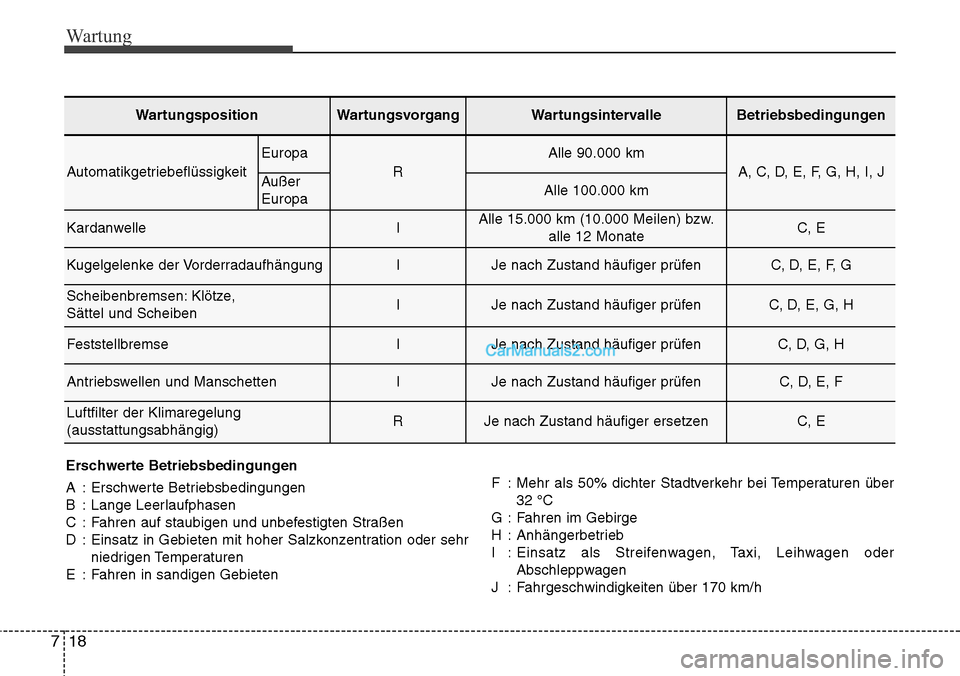

Wartung
18
7
WartungspositionWartungsvorgangWartungsintervalleBetriebsbedingungen
Automatikgetriebeflüssigkeit
Europa
R
Alle 90.000 km
A, C, D, E, F, G, H, I, JAußer
EuropaAlle 100.000 km
KardanwelleIAlle 15.000 km (10.000 Meilen) bzw.
alle 12 MonateC, E
Kugelgelenke der VorderradaufhängungIJe nach Zustand häufiger prüfenC, D, E, F, G
Scheibenbremsen: Klötze,
Sättel und ScheibenIJe nach Zustand häufiger prüfenC, D, E, G, H
FeststellbremseIJe nach Zustand häufiger prüfenC, D, G, H
Antriebswellen und ManschettenIJe nach Zustand häufiger prüfenC, D, E, F
Luftfilter der Klimaregelung
(ausstattungsabhängig)RJe nach Zustand häufiger ersetzenC, E
Erschwerte Betriebsbedingungen
A : Erschwerte Betriebsbedingungen
B : Lange Leerlaufphasen
C : Fahren auf staubigen und unbefestigten Straßen
D : Einsatz in Gebieten mit hoher Salzkonzentration oder sehrniedrigen Temperaturen
E : Fahren in sandigen Gebieten F : Mehr als 50% dichter Stadtverkehr bei Temperaturen über
32 °C
G : Fahren im Gebirge
H : Anhängerbetrieb
I : Einsatz als Streifenwagen, Taxi, Leihwagen oder Abschleppwagen
J : Fahrgeschwindigkeiten über 170 km/h

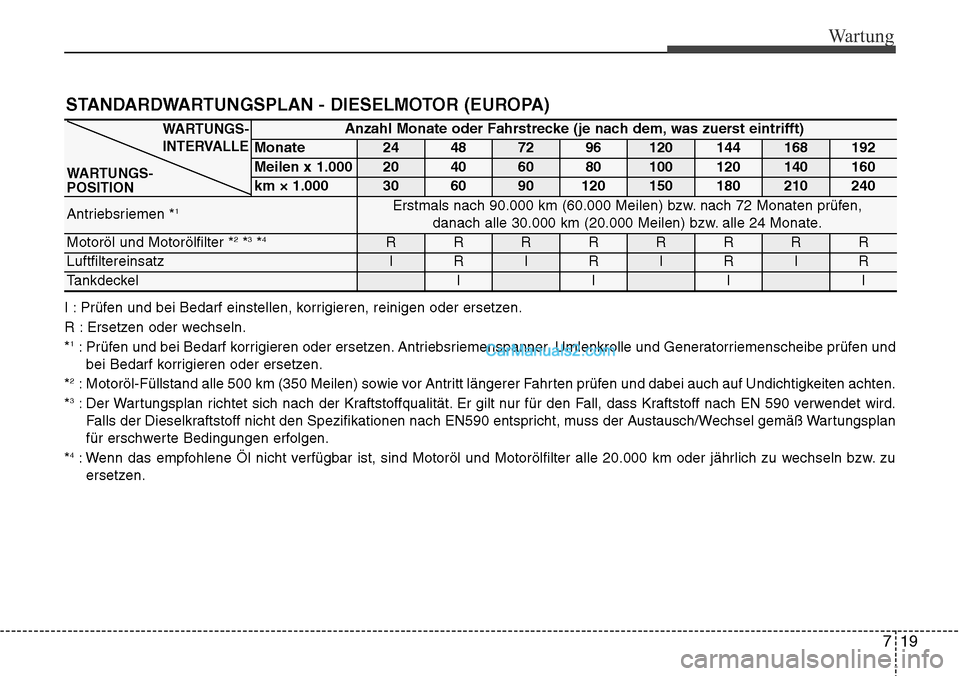

719
Wartung
STANDARDWARTUNGSPLAN - DIESELMOTOR (EUROPA)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
1: Prüfen und bei Bedarf korrigieren oder ersetzen. Antriebsriemenspanner, Umlenkrolle und Generatorriemenscheibe prüfen undbei Bedarf korrigieren oder ersetzen.
*
2: Motoröl-Füllstand alle 500 km (350 Meilen) sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten .
*3: Der Wartungsplan richtet sich nach der Kraftstoffqualität. Er gilt nur für den Fall, dass Kraftstoff nach EN 590 verwendet wird. Falls der Dieselkraftstoff nicht den Spezifikationen nach EN590 entspricht, muss der Austausch/Wechsel gemäß Wartungsplan
für erschwerte Bedingungen erfolgen.
*
4: Wenn das empfohlene Öl nicht verfügbar ist, sind Motoröl und Motorölfilter alle 20.000 km ode\
r jährlich zu wechseln bzw. zu ersetzen.
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Antriebsriemen *1Erstmals nach 90.000 km (60.000 Meilen) bzw. nach 72 Monaten prüfen, danach alle 30.000 km (20.000 Meilen) bzw. alle 24 Monate.
Motoröl und Motorölfilter *2*3*4RRRRRRRR
LuftfiltereinsatzIRIRIRIR
TankdeckelIIII
WARTUNGS-
INTERVALLE
WARTUNGS-
POSITION

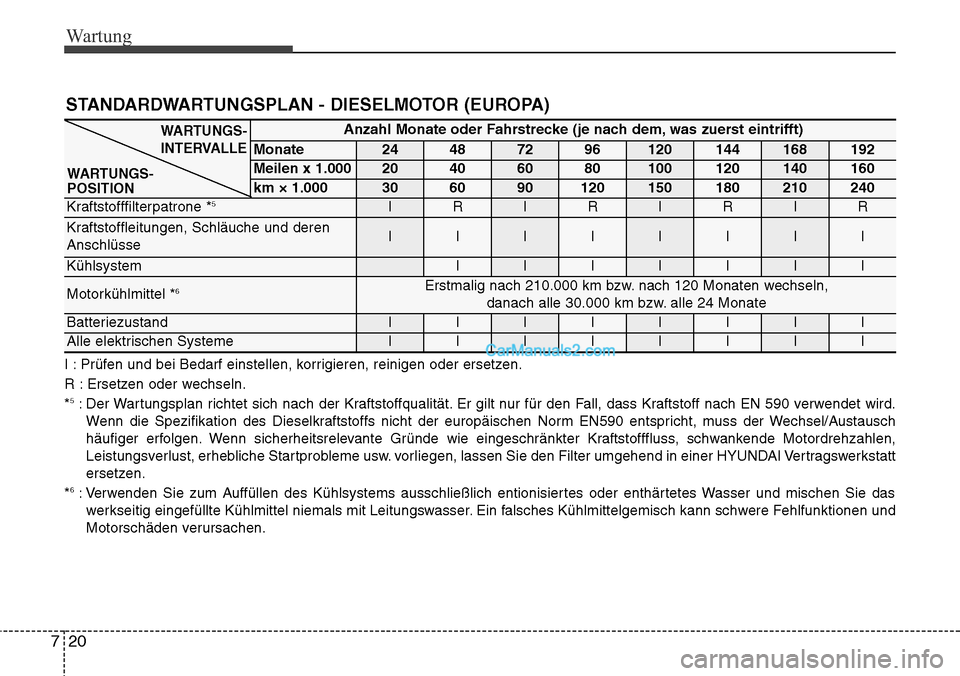

Wartung
20
7
STANDARDWARTUNGSPLAN - DIESELMOTOR (EUROPA)
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.
*
5: Der Wartungsplan richtet sich nach der Kraftstoffqualität. Er gilt nur für den Fall, dass Kraftstoff nach EN 590 verwendet wird.
Wenn die Spezifikation des Dieselkraftstoffs nicht der europäischen Norm EN590 entspricht, muss der Wechsel/Austausch
häufiger erfolgen. Wenn sicherheitsrelevante Gründe wie eingeschränkter Kraftstofffluss, schwankende Motordrehzahlen,
Leistungsverlust, erhebliche Startprobleme usw. vorliegen, lassen Sie den Filter umgehend in einer HYUNDAI Vertragswerkstatt
ersetzen.
*
6: Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich entionisiertes oder enthärtetes Wasser und mischen Sie das werkseitig eingefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und
Motorschäden verursachen.
Anzahl Monate oder Fahrstrecke (je nach dem, was zuerst eintrifft)
Monate24487296120144168192
Meilen x 1.00020406080100120140160
km × 1.000306090120150180210240
Kraftstofffilterpatrone *5IRIRIRIR
Kraftstoffleitungen, Schläuche und deren
AnschlüsseIIIIIIII
KühlsystemIIIIIII
Motorkühlmittel *6Erstmalig nach 210.000 km bzw. nach 120 Monaten wechseln, danach alle 30.000 km bzw. alle 24 Monate
BatteriezustandIIIIIIII
Alle elektrischen SystemeIIIIIIII
WARTUNGS-
POSITION
WARTUNGS-
INTERVALLE
