Hyundai Grand Santa Fe 2016 Manual del propietario (in Spanish)

Conducción
36 5

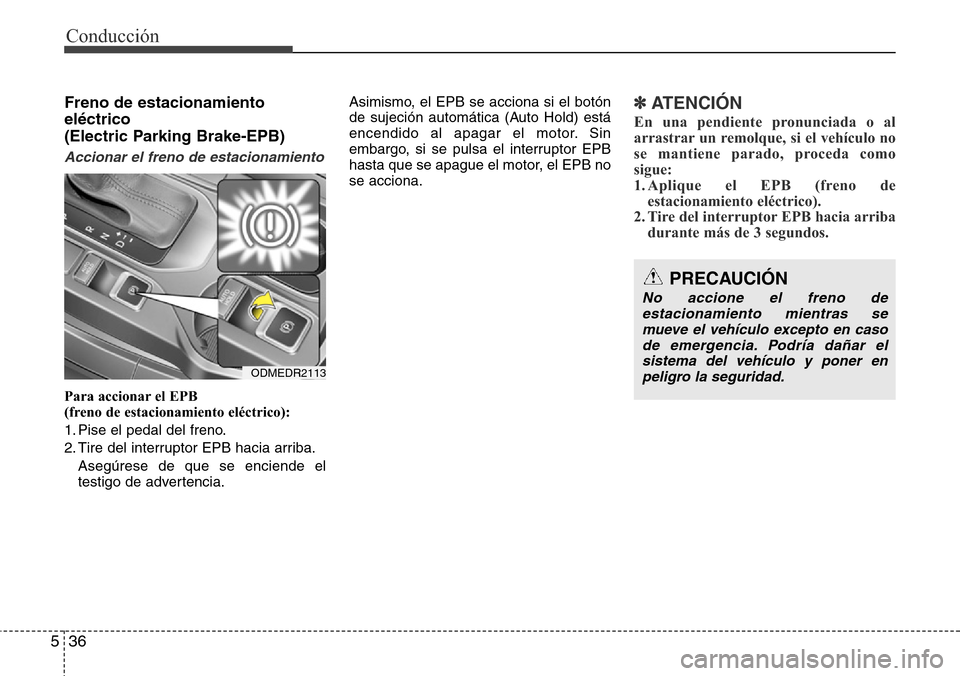

Freno de estacionamiento
eléctrico
(Electric Parking Brake-EPB)
Accionar el freno de estacionamiento
Para accionar el EPB
(freno de estacionamiento eléctrico):
1. Pise el pedal del freno.
2. Tire del interruptor EPB hacia arriba.
Asegúrese de que se enciende el
testigo de advertencia.Asimismo, el EPB se acciona si el botón
de sujeción automática (Auto Hold) está
encendido al apagar el motor. Sin
embargo, si se pulsa el interruptor EPB
hasta que se apague el motor, el EPB no
se acciona.
✽ATENCIÓN
En una pendiente pronunciada o al
arrastrar un remolque, si el vehículo no
se mantiene parado, proceda como
sigue:
1. Aplique el EPB (freno de
estacionamiento eléctrico).
2. Tire del interruptor EPB hacia arriba
durante más de 3 segundos.
ODMEDR2113
PRECAUCIÓN
No accione el freno de
estacionamiento mientras se
mueve el vehículo excepto en caso
de emergencia. Podría dañar el
sistema del vehículo y poner en
peligro la seguridad.

537
Conducción

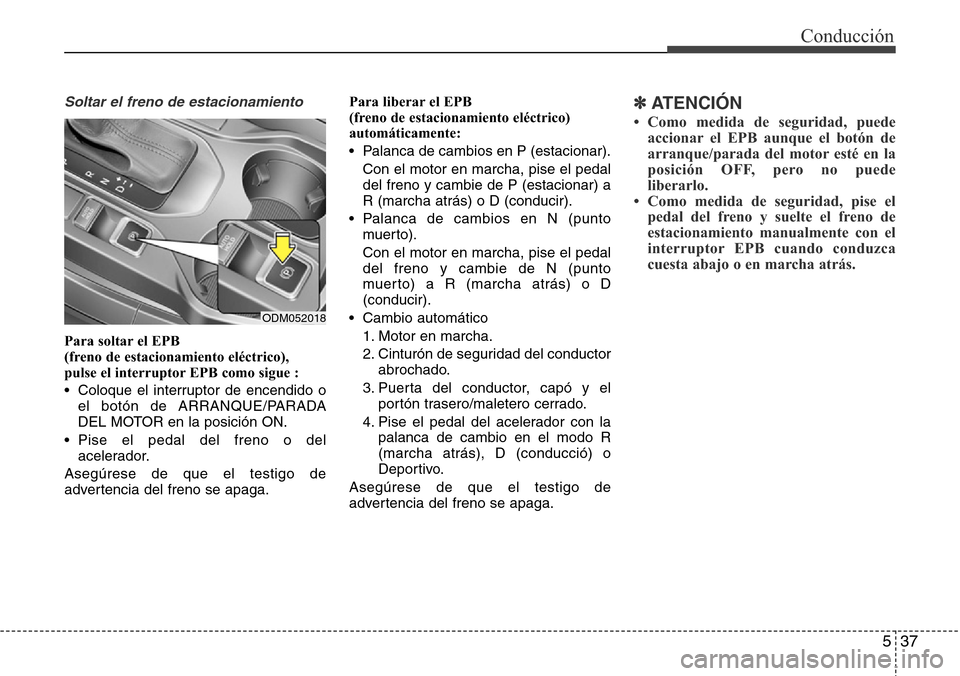

Soltar el freno de estacionamiento
Para soltar el EPB
(freno de estacionamiento eléctrico),
pulse el interruptor EPB como sigue :
• Coloque el interruptor de encendido o
el botón de ARRANQUE/PARADA
DEL MOTOR en la posición ON.
• Pise el pedal del freno o del
acelerador.
Asegúrese de que el testigo de
advertencia del freno se apaga.Para liberar el EPB
(freno de estacionamiento eléctrico)
automáticamente:
• Palanca de cambios en P (estacionar).
Con el motor en marcha, pise el pedal
del freno y cambie de P (estacionar) a
R (marcha atrás) o D (conducir).
• Palanca de cambios en N (punto
muerto).
Con el motor en marcha, pise el pedal
del freno y cambie de N (punto
muerto) a R (marcha atrás) o D
(conducir).
• Cambio automático
1. Motor en marcha.
2. Cinturón de seguridad del conductor
abrochado.
3. Puerta del conductor, capó y el
portón trasero/maletero cerrado.
4. Pise el pedal del acelerador con la
palanca de cambio en el modo R
(marcha atrás), D (conducció) o
Deportivo.
Asegúrese de que el testigo de
advertencia del freno se apaga.
✽ATENCIÓN
• Como medida de seguridad, puede
accionar el EPB aunque el botón de
arranque/parada del motor esté en la
posición OFF, pero no puede
liberarlo.
• Como medida de seguridad, pise el
pedal del freno y suelte el freno de
estacionamiento manualmente con el
interruptor EPB cuando conduzca
cuesta abajo o en marcha atrás.
ODM052018

Conducción
38 5

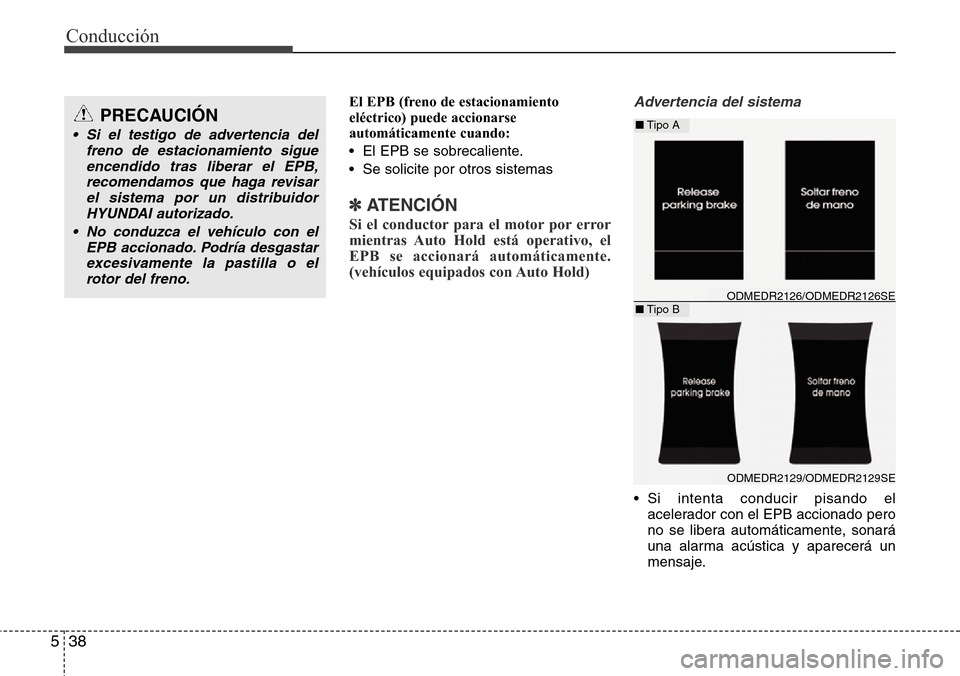

El EPB (freno de estacionamiento
eléctrico) puede accionarse
automáticamente cuando:
• El EPB se sobrecaliente.
• Se solicite por otros sistemas
✽ATENCIÓN
Si el conductor para el motor por error
mientras Auto Hold está operativo, el
EPB se accionará automáticamente.
(vehículos equipados con Auto Hold)
Advertencia del sistema
• Si intenta conducir pisando el
acelerador con el EPB accionado pero
no se libera automáticamente, sonará
una alarma acústica y aparecerá un
mensaje.
PRECAUCIÓN
• Si el testigo de advertencia del
freno de estacionamiento sigue
encendido tras liberar el EPB,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
• No conduzca el vehículo con el
EPB accionado. Podría desgastar
excesivamente la pastilla o el
rotor del freno.
ODMEDR2129/ODMEDR2129SE
ODMEDR2126/ODMEDR2126SE
■Tipo A
■Tipo B

539
Conducción

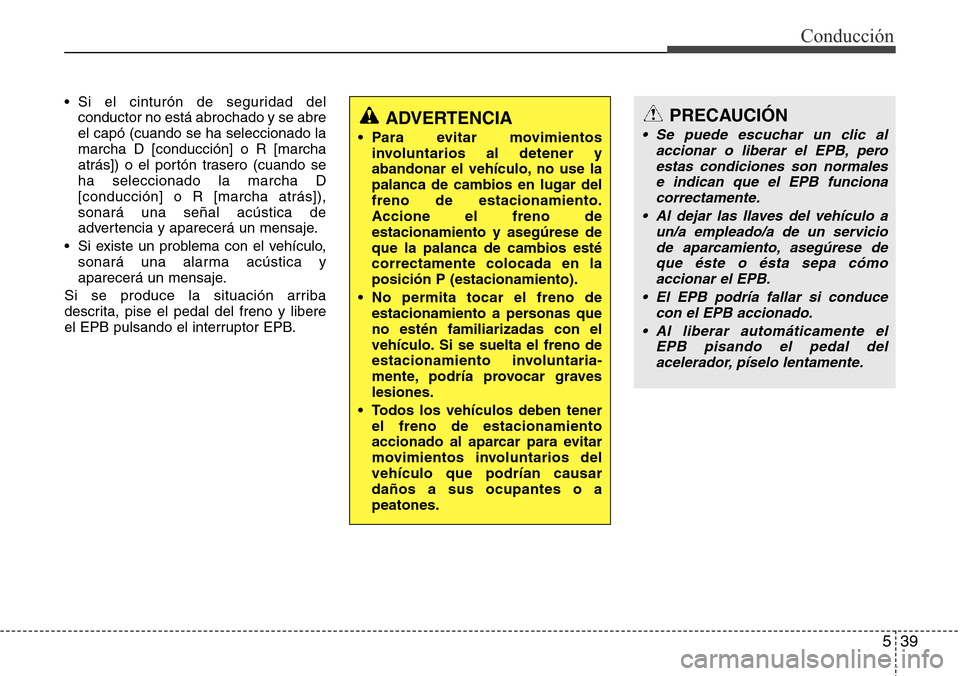

• Si el cinturón de seguridad del
conductor no está abrochado y se abre
el capó (cuando se ha seleccionado la
marcha D [conducción] o R [marcha
atrás]) o el portón trasero (cuando se
ha seleccionado la marcha D
[conducción] o R [marcha atrás]),
sonará una señal acústica de
advertencia y aparecerá un mensaje.
• Si existe un problema con el vehículo,
sonará una alarma acústica y
aparecerá un mensaje.
Si se produce la situación arriba
descrita, pise el pedal del freno y libere
el EPB pulsando el interruptor EPB.
ADVERTENCIA
• Para evitar movimientos
involuntarios al detener y
abandonar el vehículo, no use la
palanca de cambios en lugar del
freno de estacionamiento.
Accione el freno de
estacionamiento y asegúrese de
que la palanca de cambios esté
correctamente colocada en la
posición P (estacionamiento).
• No permita tocar el freno de
estacionamiento a personas que
no estén familiarizadas con el
vehículo. Si se suelta el freno de
estacionamiento involuntaria-
mente, podría provocar graves
lesiones.
• Todos los vehículos deben tener
el freno de estacionamiento
accionado al aparcar para evitar
movimientos involuntarios del
vehículo que podrían causar
daños a sus ocupantes o a
peatones.
PRECAUCIÓN
• Se puede escuchar un clic al
accionar o liberar el EPB, pero
estas condiciones son normales
e indican que el EPB funciona
correctamente.
• Al dejar las llaves del vehículo a
un/a empleado/a de un servicio
de aparcamiento, asegúrese de
que éste o ésta sepa cómo
accionar el EPB.
• El EPB podría fallar si conduce
con el EPB accionado.
• Al liberar automáticamente el
EPB pisando el pedal del
acelerador, píselo lentamente.

Conducción
40 5

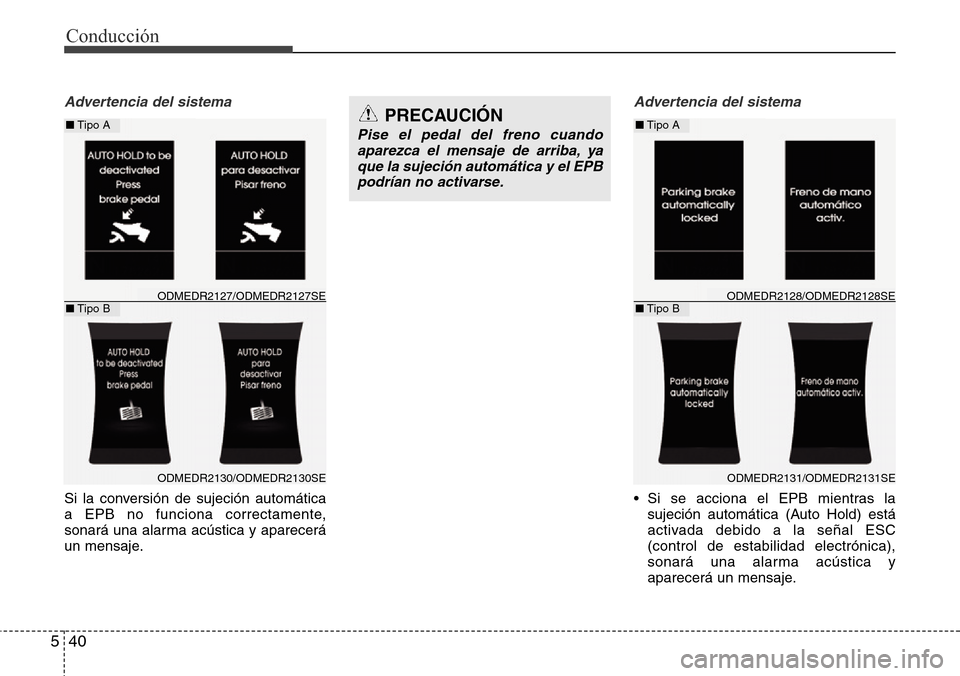

Advertencia del sistema
Si la conversión de sujeción automática
a EPB no funciona correctamente,
sonará una alarma acústica y aparecerá
un mensaje.
Advertencia del sistema
• Si se acciona el EPB mientras la
sujeción automática (Auto Hold) está
activada debido a la señal ESC
(control de estabilidad electrónica),
sonará una alarma acústica y
aparecerá un mensaje.
ODMEDR2130/ODMEDR2130SE
ODMEDR2127/ODMEDR2127SE
■Tipo A
■Tipo B
PRECAUCIÓN
Pise el pedal del freno cuando
aparezca el mensaje de arriba, ya
que la sujeción automática y el EPB
podrían no activarse.
ODMEDR2131/ODMEDR2131SE
ODMEDR2128/ODMEDR2128SE
■Tipo A
■Tipo B

541
Conducción
• Si se abre la puerta del conductor y el
cinturón de seguridad no está
abrochado al abrir Auto Hold (sujeción
automática), sonará una señal
acústica de advertencia y aparecerá
un mensajeIndicador de avería EPB (opcional)
El testigo de advertencia se ilumina si el
interruptor de arranque/parada del motor
se cambia a la posición ON y se apaga
aprox. después de 3 segundos si el
sistema funciona correctamente.
Si el indicador de avería del EPB
permanece encendido, se enciende
durante la conducción o no no se
enciende al colocar el botón de
inicio/parada del motor en ON, esto
indica que el EPB podría tener una
avería. Si ello ocurre, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.El indicador de avería del EPB se
iluminará cuando el indicador ESC se
enciende para indicar que el ESC no
funciona correctamente, pero esto no
indica una avería del EPB.
ODMEDR2140
■Tipo A■Tipo B
PRECAUCIÓN
• El testigo de advertencia del EPB
podría encenderse si el
interruptor EPB no funciona
correctamente. Apague el motor y
arránquelo de nuevo
transcurridos unos minutos. El
testigo de advertencia se apagará
y el interruptor EPB funcionará
correctamente. Sin embargo, si el
testigo de advertencia EPB sigue
encendido, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
• Si el testigo de advertencia del
freno de estacionamiento no se
enciende o parpadea tras
empujar el interruptor EPB hacia
arriba, el EPB no está accionado.
(continúa)

Conducción
42 5

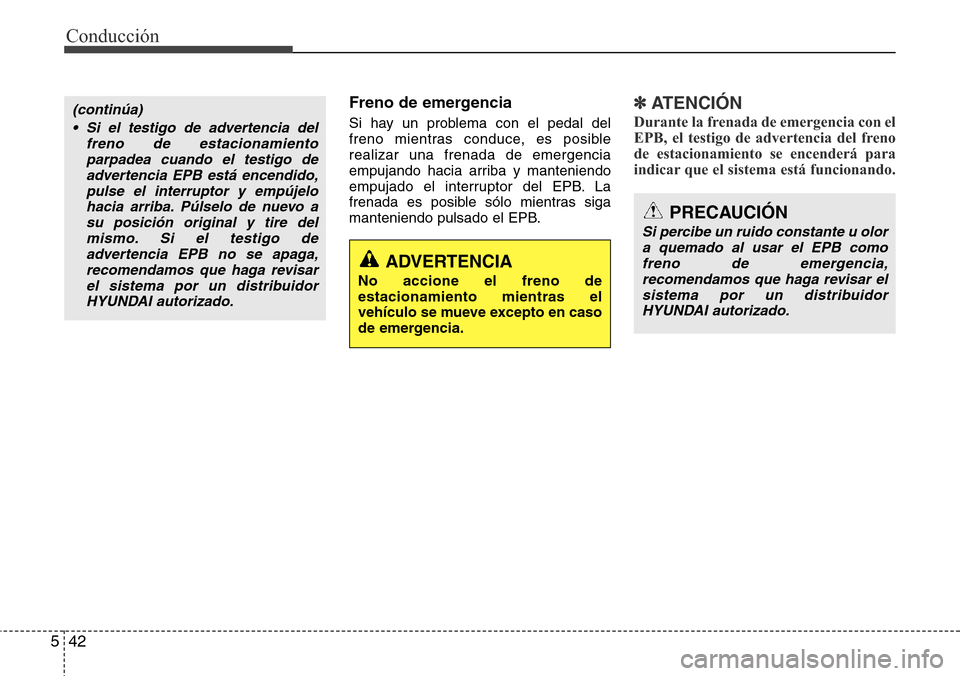

Freno de emergencia
Si hay un problema con el pedal del
freno mientras conduce, es posible
realizar una frenada de emergencia
empujando hacia arriba y manteniendo
empujado el interruptor del EPB. La
frenada es posible sólo mientras siga
manteniendo pulsado el EPB.
✽ATENCIÓN
Durante la frenada de emergencia con el
EPB, el testigo de advertencia del freno
de estacionamiento se encenderá para
indicar que el sistema está funcionando.(continúa)
• Si el testigo de advertencia del
freno de estacionamiento
parpadea cuando el testigo de
advertencia EPB está encendido,
pulse el interruptor y empújelo
hacia arriba. Púlselo de nuevo a
su posición original y tire del
mismo. Si el testigo de
advertencia EPB no se apaga,
recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Si percibe un ruido constante u olor
a quemado al usar el EPB como
freno de emergencia,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
No accione el freno de
estacionamiento mientras el
vehículo se mueve excepto en caso
de emergencia.

543
Conducción

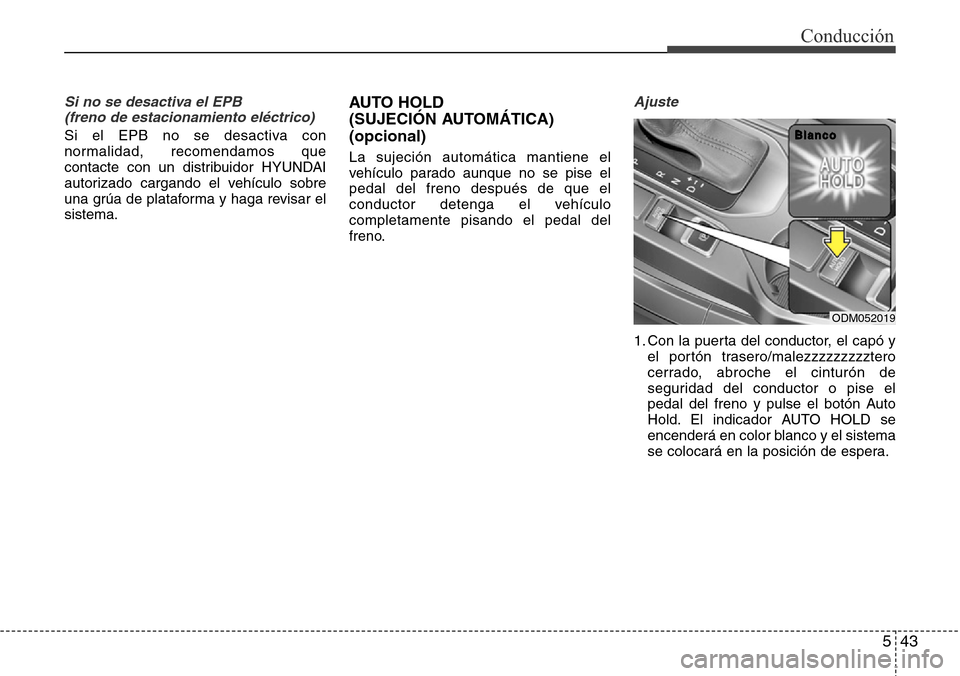

Si no se desactiva el EPB
(freno de estacionamiento eléctrico)
Si el EPB no se desactiva con
normalidad, recomendamos que
contacte con un distribuidor HYUNDAI
autorizado cargando el vehículo sobre
una grúa de plataforma y haga revisar el
sistema.
AUTO HOLD
(SUJECIÓN AUTOMÁTICA)
(opcional)
La sujeción automática mantiene el
vehículo parado aunque no se pise el
pedal del freno después de que el
conductor detenga el vehículo
completamente pisando el pedal del
freno.
Ajuste
1. Con la puerta del conductor, el capó y
el portón trasero/malezzzzzzzzztero
cerrado, abroche el cinturón de
seguridad del conductor o pise el
pedal del freno y pulse el botón Auto
Hold. El indicador AUTO HOLD se
encenderá en color blanco y el sistema
se colocará en la posición de espera.
ODM052019
B B
l l
a a
n n
c c
o o

Conducción
44 5

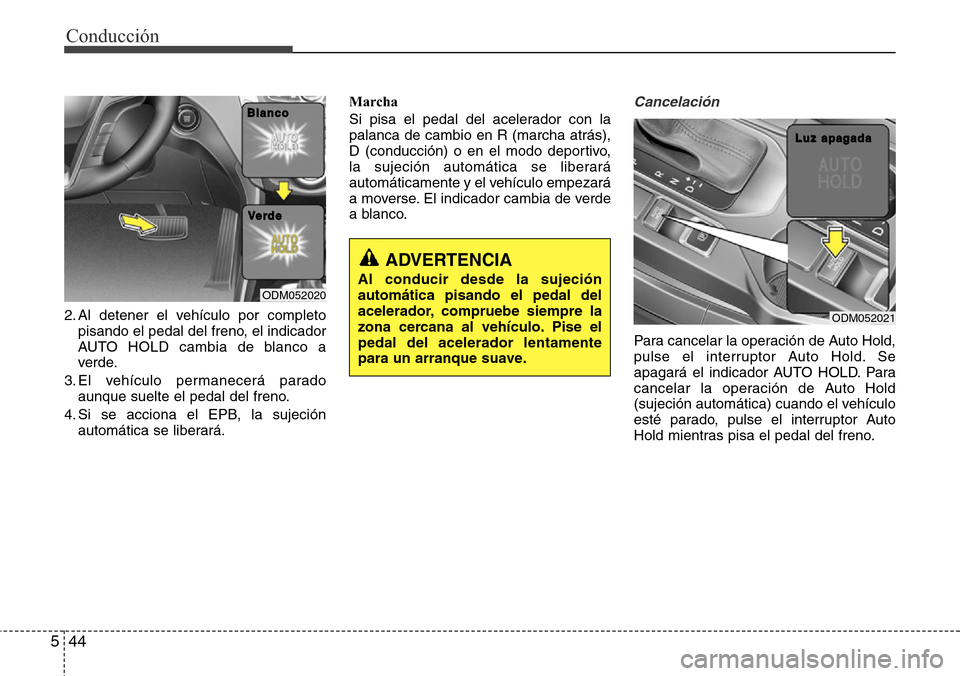

2. Al detener el vehículo por completo
pisando el pedal del freno, el indicador
AUTO HOLD cambia de blanco a
verde.
3. El vehículo permanecerá parado
aunque suelte el pedal del freno.
4. Si se acciona el EPB, la sujeción
automática se liberará.Marcha
Si pisa el pedal del acelerador con la
palanca de cambio en R (marcha atrás),
D (conducción) o en el modo deportivo,
la sujeción automática se liberará
automáticamente y el vehículo empezará
a moverse. El indicador cambia de verde
a blanco.
Cancelación
Para cancelar la operación de Auto Hold,
pulse el interruptor Auto Hold. Se
apagará el indicador AUTO HOLD. Para
cancelar la operación de Auto Hold
(sujeción automática) cuando el vehículo
esté parado, pulse el interruptor Auto
Hold mientras pisa el pedal del freno.
ODM052020
B B
l l
a a
n n
c c
o o
V V
e e
r r
d d
e e
ADVERTENCIA
Al conducir desde la sujeción
automática pisando el pedal del
acelerador, compruebe siempre la
zona cercana al vehículo. Pise el
pedal del acelerador lentamente
para un arranque suave.
ODM052021
L L
u u
z z

a a
p p
a a
g g
a a
d d
a a

545
Conducción

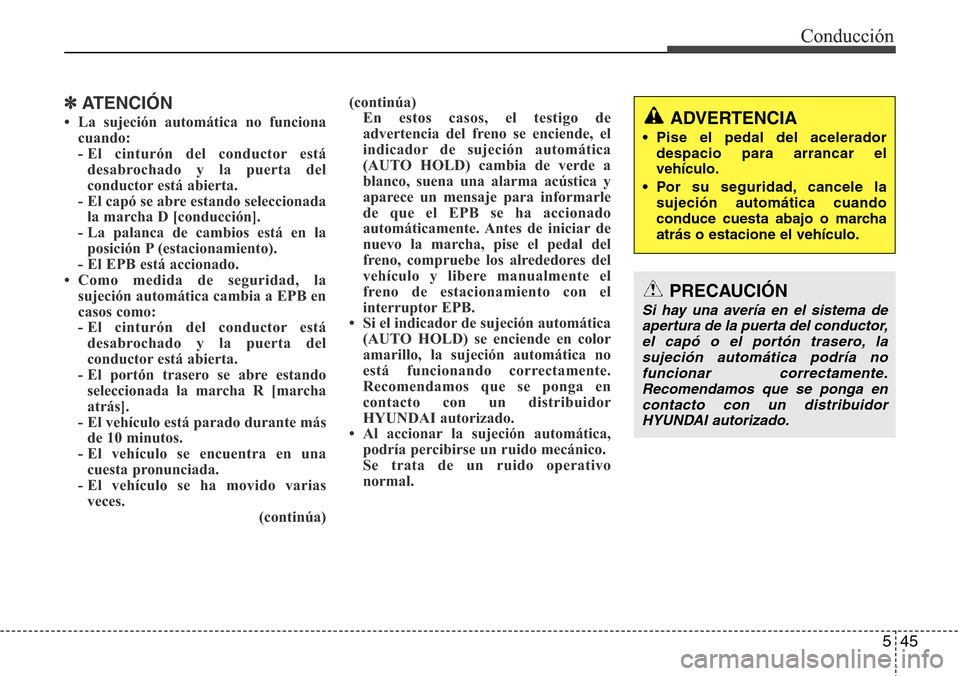

✽ATENCIÓN
• La sujeción automática no funciona
cuando:
- El cinturón del conductor está
desabrochado y la puerta del
conductor está abierta.
- El capó se abre estando seleccionada
la marcha D [conducción].
- La palanca de cambios está en la
posición P (estacionamiento).
- El EPB está accionado.
• Como medida de seguridad, la
sujeción automática cambia a EPB en
casos como:
- El cinturón del conductor está
desabrochado y la puerta del
conductor está abierta.
- El portón trasero se abre estando
seleccionada la marcha R [marcha
atrás].
- El vehículo está parado durante más
de 10 minutos.
- El vehículo se encuentra en una
cuesta pronunciada.
- El vehículo se ha movido varias
veces.
(continúa)(continúa)
En estos casos, el testigo de
advertencia del freno se enciende, el
indicador de sujeción automática
(AUTO HOLD) cambia de verde a
blanco, suena una alarma acústica y
aparece un mensaje para informarle
de que el EPB se ha accionado
automáticamente. Antes de iniciar de
nuevo la marcha, pise el pedal del
freno, compruebe los alrededores del
vehículo y libere manualmente el
freno de estacionamiento con el
interruptor EPB.
• Si el indicador de sujeción automática
(AUTO HOLD) se enciende en color
amarillo, la sujeción automática no
está funcionando correctamente.
Recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
• Al accionar la sujeción automática,
podría percibirse un ruido mecánico.
Se trata de un ruido operativo
normal.
Conducción
ADVERTENCIA
• Pise el pedal del acelerador
despacio para arrancar el
vehículo.
• Por su seguridad, cancele la
sujeción automática cuando
conduce cuesta abajo o marcha
atrás o estacione el vehículo.
PRECAUCIÓN
Si hay una avería en el sistema de
apertura de la puerta del conductor,
el capó o el portón trasero, la
sujeción automática podría no
funcionar correctamente.
Recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
