Hyundai Grand Santa Fe 2016 Manual del propietario (in Spanish)

Sistema de seguridad del vehículo
52 3
Posición del asiento
Delante 2ª fila 3ª fila
Izquierda Derecha Izquierda Central Derecha Izquierda Central Derecha
Grupo 0+ Maxi Cosi Cabriofix B___No disponibleAprobado Aprobado *Aprobado Aprobado Aprobado No disponibleAprobado
Grupo I
Roemer King
(montado con cinturón) B___No disponibleAprobado Aprobado *Aprobado Aprobado Aprobado No disponibleAprobado
Roemer Duo Plus _I_SNo disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento
Grupo II / IIIRoemer KidFix B___No disponibleAprobado Aprobado *Aprobado Aprobado Aprobado No disponibleAprobado
Grupo 0+
Maxi Cosi Cabriofix
Plus Easybase2 B_L_No disponibleAprobado Aprobado *Aprobado Aprobado Aprobado No disponibleAprobado
Maxi Cosi Cabriofix
Plus Easyfix _IL_No disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento
Grupo 0+/ IHTS iZi Kid X3 _IL_No disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento
Grupo IMaxi Cosi Pearl
Plus Familyfix _IL_No disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento
Grupo II / IIIRoemer KidFix BI__No disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento
Q1.5U/SUBritax Roemer BABY
-SAFE Plus ISOFIX_IL_No disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento
Q3U/SUMaxi Cosi Pearl
Plus Familyfix _IL_No disponibleExento Aprobado *Exento Aprobado Exento No disponibleExento

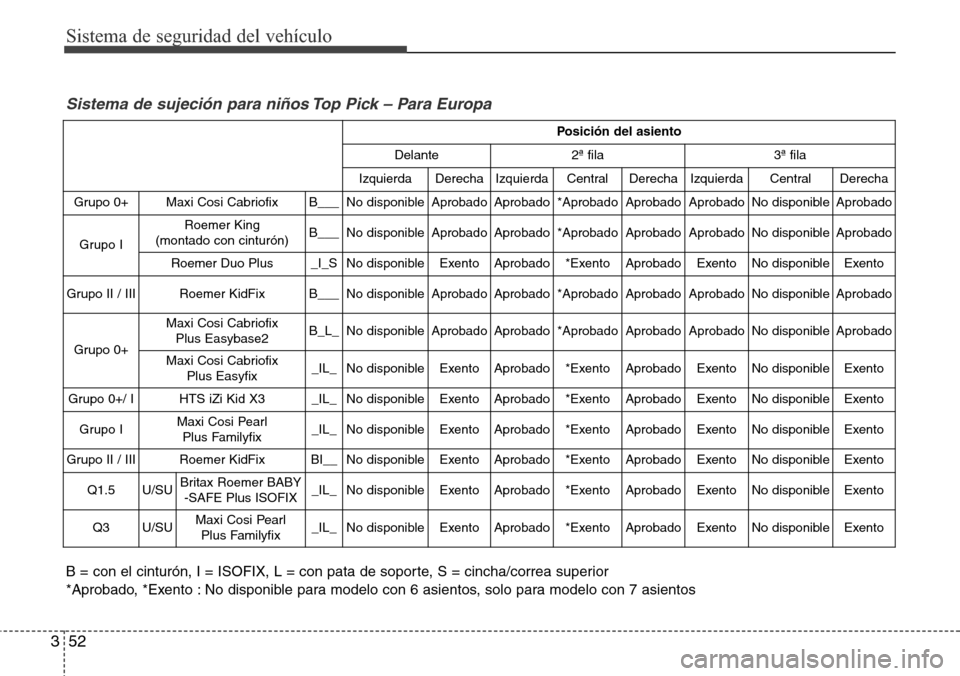

Sistema de sujeción para niños Top Pick – Para Europa
B = con el cinturón, I = ISOFIX, L = con pata de soporte, S = cincha/correa superior
*Aprobado, *Exento : No disponible para modelo con 6 asientos, solo para modelo con 7 asientos

353
Sistema de seguridad del vehículo

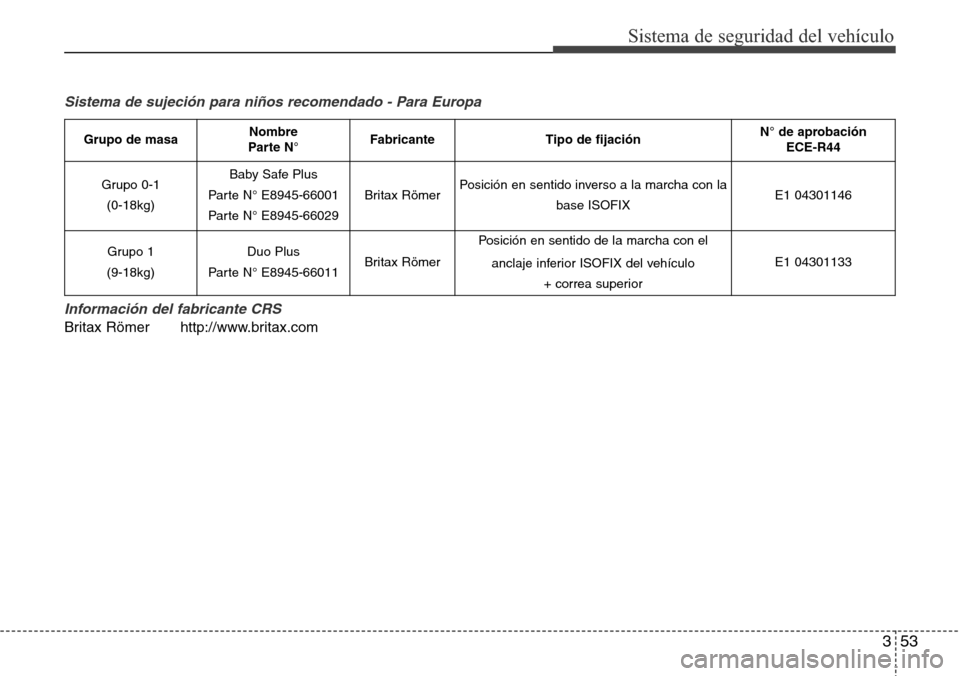

Sistema de sujeción para niños recomendado - Para Europa
Información del fabricante CRS
Britax Römer http://www.britax.com
Grupo de masaNombre
Parte N°FabricanteTipo de fijaciónN° de aprobación
ECE-R44
Grupo 0-1
(0-18kg)Baby Safe Plus
Parte N° E8945-66001
Parte N° E8945-66029
Britax RömerPosición en sentido inverso a la marcha con la
base ISOFIXE1 04301146
Grupo 1
(9-18kg)Duo Plus
Parte N° E8945-66011Britax Römer
Posición en sentido de la marcha con el
anclaje inferior ISOFIX del vehículo
+ correa superior
E1 04301133

Sistema de seguridad del vehículo
54 3

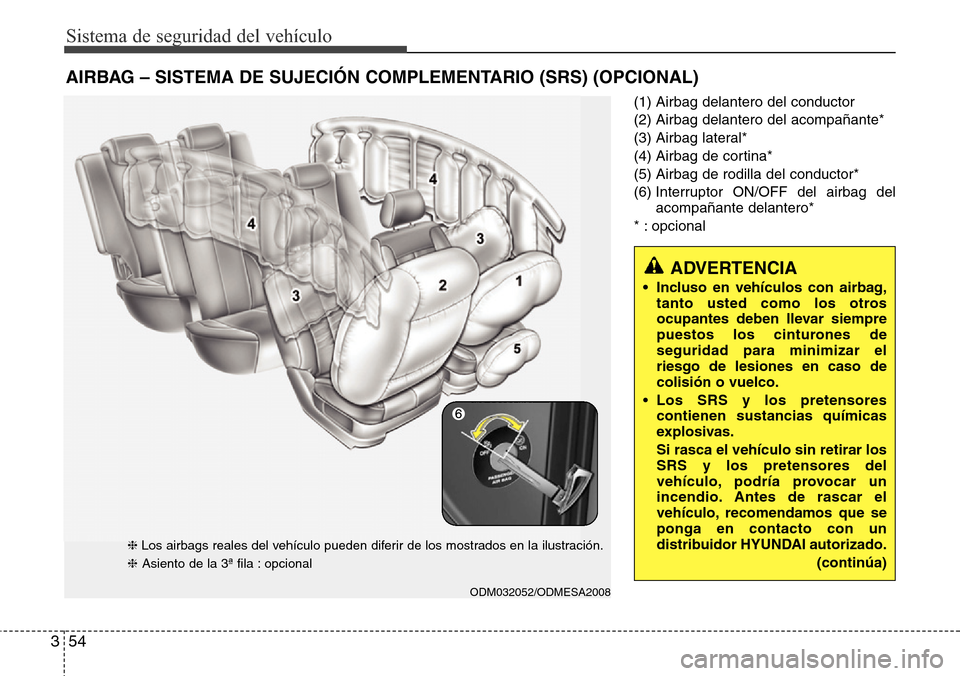

(1) Airbag delantero del conductor
(2) Airbag delantero del acompañante*
(3) Airbag lateral*
(4) Airbag de cortina*
(5) Airbag de rodilla del conductor*
(6) Interruptor ON/OFF del airbag del
acompañante delantero*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
ADVERTENCIA
• Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el
riesgo de lesiones en caso de
colisión o vuelco.
•Los SRS y los pretensores
contienen sustancias químicas
explosivas.
Si rasca el vehículo sin retirar los
SRS y los pretensores del
vehículo, podría provocar un
incendio. Antes de rascar el
vehículo, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
(continúa)
ODM032052/ODMESA2008
❈Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
❈Asiento de la 3ª fila : opcional

355
Sistema de seguridad del vehículo

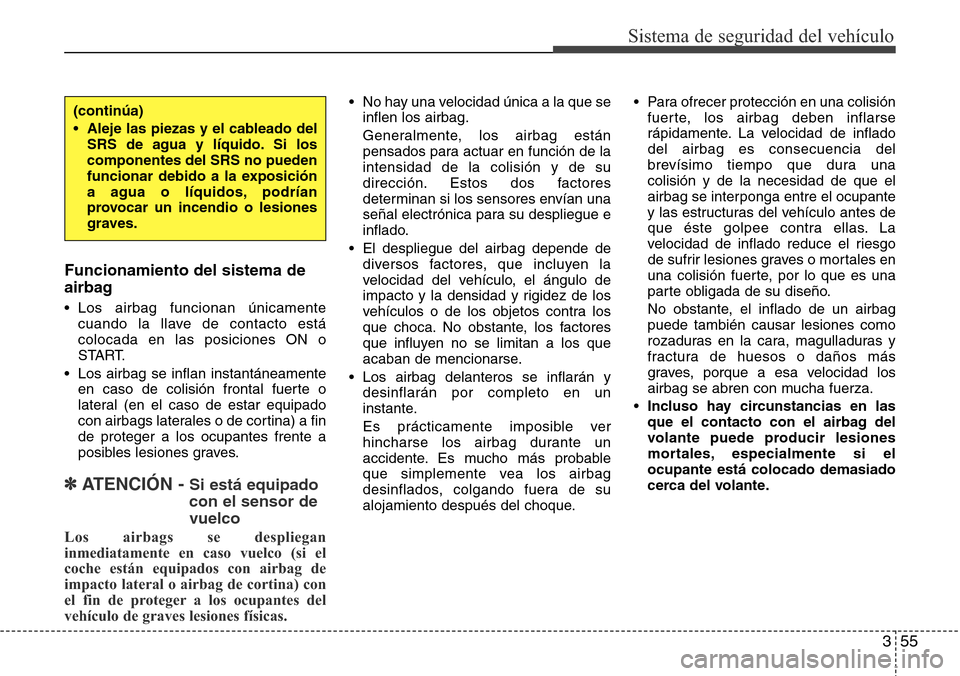

Funcionamiento del sistema de
airbag
• Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
• Los airbag se inflan instantáneamente
en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a fin
de proteger a los ocupantes frente a
posibles lesiones graves.
✽ATENCIÓN - Si está equipado
con el sensor de
vuelco
Los airbags se despliegan
inmediatamente en caso vuelco (si el
coche están equipados con airbag de
impacto lateral o airbag de cortina) con
el fin de proteger a los ocupantes del
vehículo de graves lesiones físicas.
• No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
• El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
• Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.
Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.• Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una
colisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
•Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.(continúa)
•Aleje las piezas y el cableado del
SRS de agua y líquido. Si los
componentes del SRS no pueden
funcionar debido a la exposición
a agua o líquidos, podrían
provocar un incendio o lesiones
graves.

Sistema de seguridad del vehículo
56 3

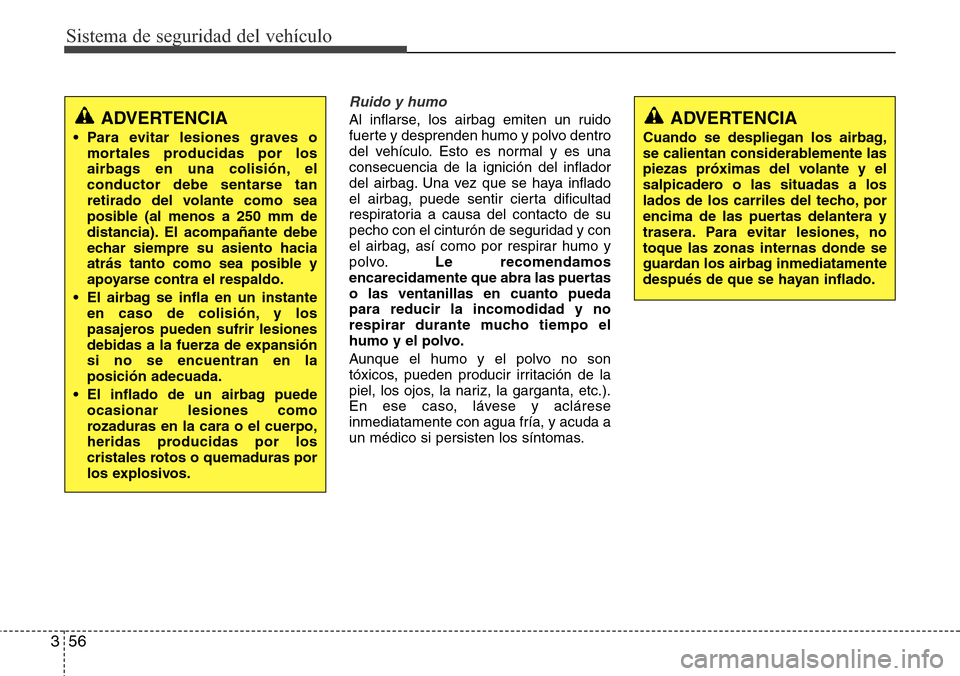

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.ADVERTENCIA
• Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
• El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
• El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero o las situadas a los
lados de los carriles del techo, por
encima de las puertas delantera y
trasera. Para evitar lesiones, no
toque las zonas internas donde se
guardan los airbag inmediatamente
después de que se hayan inflado.

357
Sistema de seguridad del vehículo

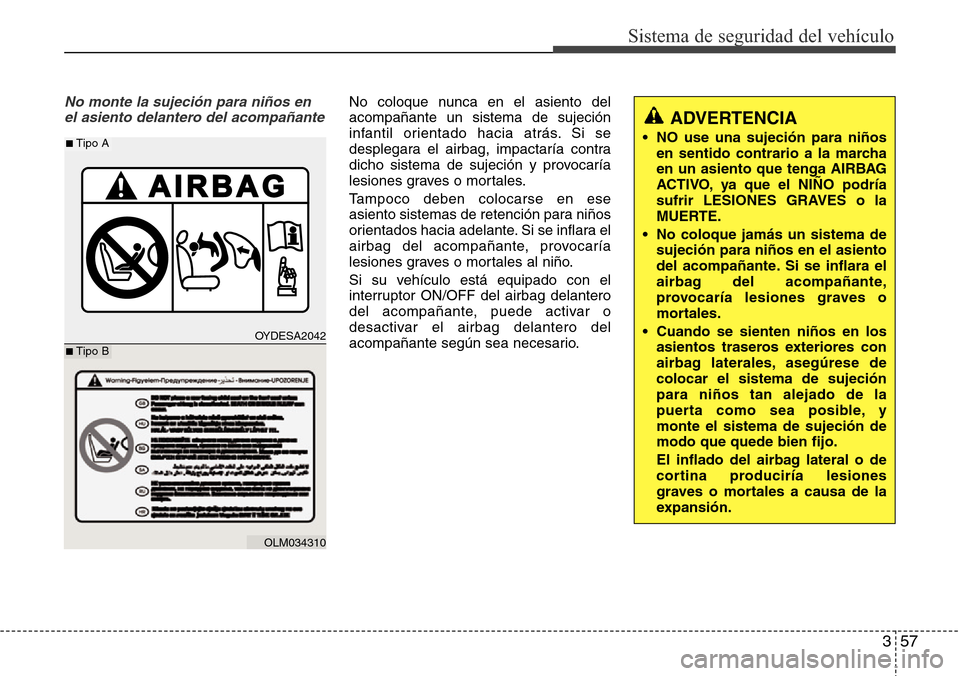

No monte la sujeción para niños en
el asiento delantero del acompañanteNo coloque nunca en el asiento del
acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
Si su vehículo está equipado con el
interruptor ON/OFF del airbag delantero
del acompañante, puede activar o
desactivar el airbag delantero del
acompañante según sea necesario.
ADVERTENCIA
• NO use una sujeción para niños
en sentido contrario a la marcha
en un asiento que tenga AIRBAG
ACTIVO, ya que el NIÑO podría
sufrir LESIONES GRAVES o la
MUERTE.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
• Cuando se sienten niños en los
asientos traseros exteriores con
airbag laterales, asegúrese de
colocar el sistema de sujeción
para niños tan alejado de la
puerta como sea posible, y
monte el sistema de sujeción de
modo que quede bien fijo.
El inflado del airbag lateral o de
cortina produciría lesiones
graves o mortales a causa de la
expansión.
OYDESA2042
OLM034310
■Tipo A
■Tipo B

Sistema de seguridad del vehículo
58 3

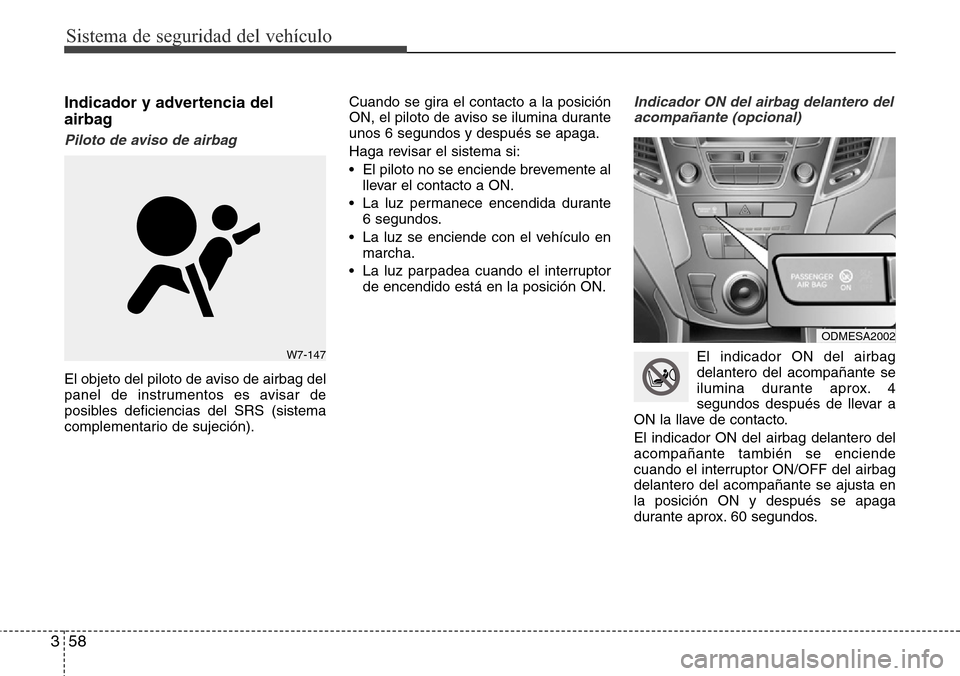

Indicador y advertencia del
airbag
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:
• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
• La luz parpadea cuando el interruptor
de encendido está en la posición ON.
Indicador ON del airbag delantero del
acompañante (opcional)
El indicador ON del airbag
delantero del acompañante se
ilumina durante aprox. 4
segundos después de llevar a
ON la llave de contacto.
El indicador ON del airbag delantero del
acompañante también se enciende
cuando el interruptor ON/OFF del airbag
delantero del acompañante se ajusta en
la posición ON y después se apaga
durante aprox. 60 segundos.
ODMESA2002
W7-147

359
Sistema de seguridad del vehículo

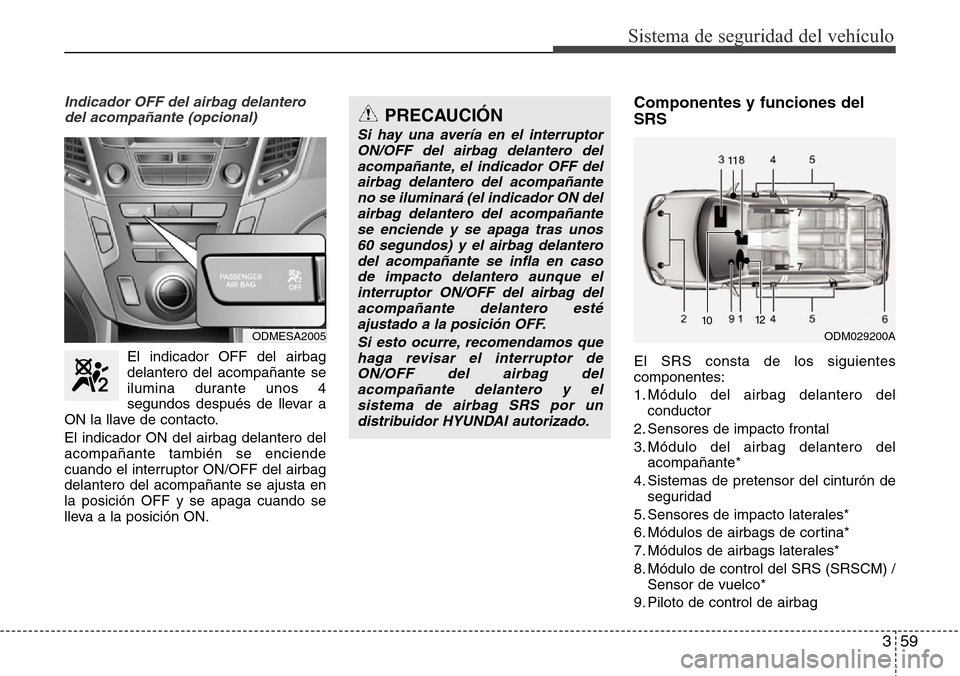

Indicador OFF del airbag delantero
del acompañante (opcional)
El indicador OFF del airbag
delantero del acompañante se
ilumina durante unos 4
segundos después de llevar a
ON la llave de contacto.
El indicador ON del airbag delantero del
acompañante también se enciende
cuando el interruptor ON/OFF del airbag
delantero del acompañante se ajusta en
la posición OFF y se apaga cuando se
lleva a la posición ON.
Componentes y funciones del
SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Sensores de impacto frontal
3. Módulo del airbag delantero del
acompañante*
4. Sistemas de pretensor del cinturón de
seguridad
5. Sensores de impacto laterales*
6. Módulos de airbags de cortina*
7. Módulos de airbags laterales*
8. Módulo de control del SRS (SRSCM) /
Sensor de vuelco*
9. Piloto de control de airbag
PRECAUCIÓN
Si hay una avería en el interruptor
ON/OFF del airbag delantero del
acompañante, el indicador OFF del
airbag delantero del acompañante
no se iluminará (el indicador ON del
airbag delantero del acompañante
se enciende y se apaga tras unos
60 segundos) y el airbag delantero
del acompañante se infla en caso
de impacto delantero aunque el
interruptor ON/OFF del airbag del
acompañante delantero esté
ajustado a la posición OFF.
Si esto ocurre, recomendamos que
haga revisar el interruptor de
ON/OFF del airbag del
acompañante delantero y el
sistema de airbag SRS por un
distribuidor HYUNDAI autorizado.
ODM029200A
1010
1111
1212
ODMESA2005

Sistema de seguridad del vehículo
60 3

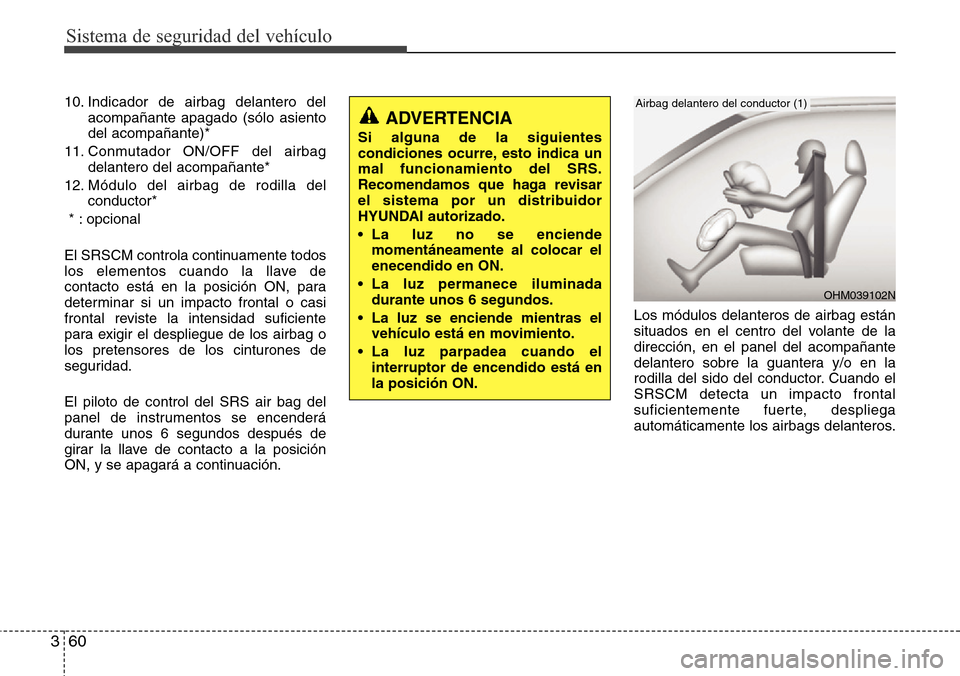

10. Indicador de airbag delantero del
acompañante apagado (sólo asiento
del acompañante)*
11. Conmutador ON/OFF del airbag
delantero del acompañante*
12. Módulo del airbag de rodilla del
conductor*
* : opcional
El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.Los módulos delanteros de airbag están
situados en el centro del volante de la
dirección, en el panel del acompañante
delantero sobre la guantera y/o en la
rodilla del sido del conductor. Cuando el
SRSCM detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags delanteros.
ADVERTENCIA
Si alguna de la siguientes
condiciones ocurre, esto indica un
mal funcionamiento del SRS.
Recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada
durante unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.
• La luz parpadea cuando el
interruptor de encendido está en
la posición ON.
OHM039102N
Airbag delantero del conductor (1)

361
Sistema de seguridad del vehículo

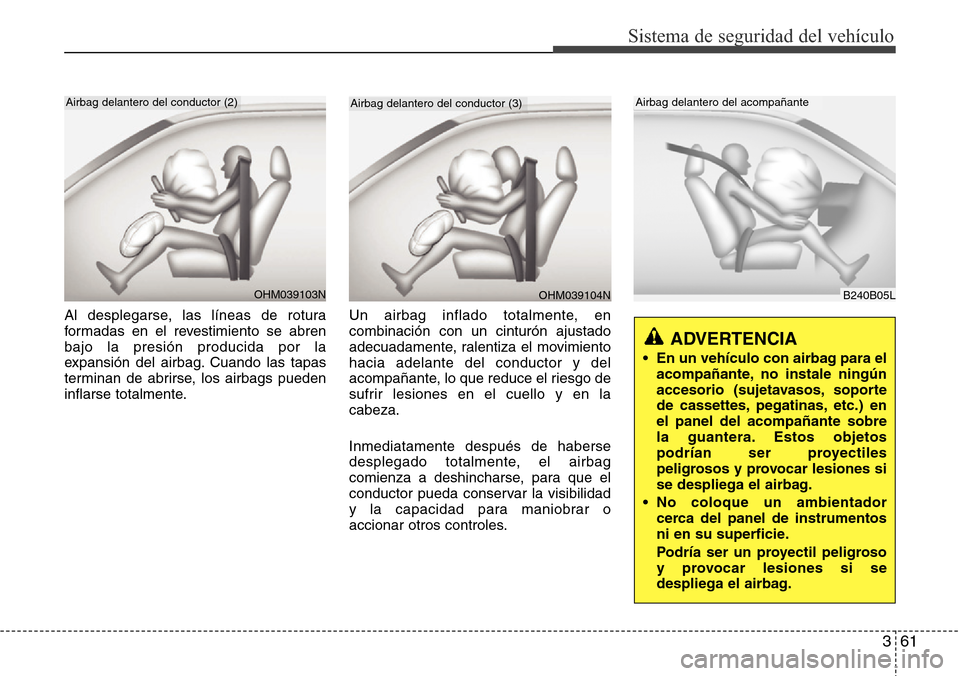

Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
OHM039103NOHM039104N
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
• En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
• No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
B240B05L
Airbag delantero del acompañante
