Характеристики автомобиля

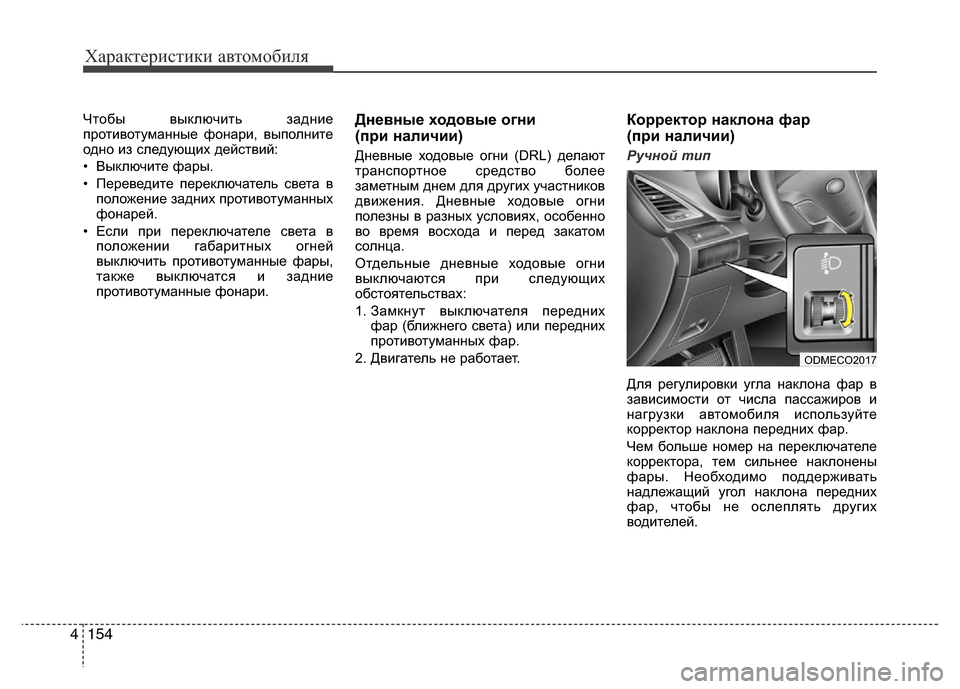

154 4
Чтобы выключить задние
противотуманные фонари, выполните
одно из следующих действий:
• Выключите фары.
• Переведите переключатель света в
положение задних противотуманных
фонарей.
• Если при переключателе света в
положении габаритных огней
выключить противотуманные фары,
также выключатся и задние
противотуманные фонари.Дневные ходовые огни
(при наличии)
Дневные ходовые огни (DRL) делают
транспортное средство более
заметным днем для других участников
движения. Дневные ходовые огни
полезны в разных условиях, особенно
во время восхода и перед закатом
солнца.
Отдельные дневные ходовые огни
выключаются при следующих
обстоятельствах:
1. Замкнут выключателя передних
фар (ближнего света) или передних
противотуманных фар.
2. Двигатель не работает.
Корректор наклона фар
(при наличии)
Ручной тип
Для регулировки угла наклона фар в
зависимости от числа пассажиров и
нагрузки автомобиля используйте
корректор наклона передних фар.
Чем больше номер на переключателе
корректора, тем сильнее наклонены
фары. Необходимо поддерживать
надлежащий угол наклона передних
фар, чтобы не ослеплять других
водителей.
ODMECO2017

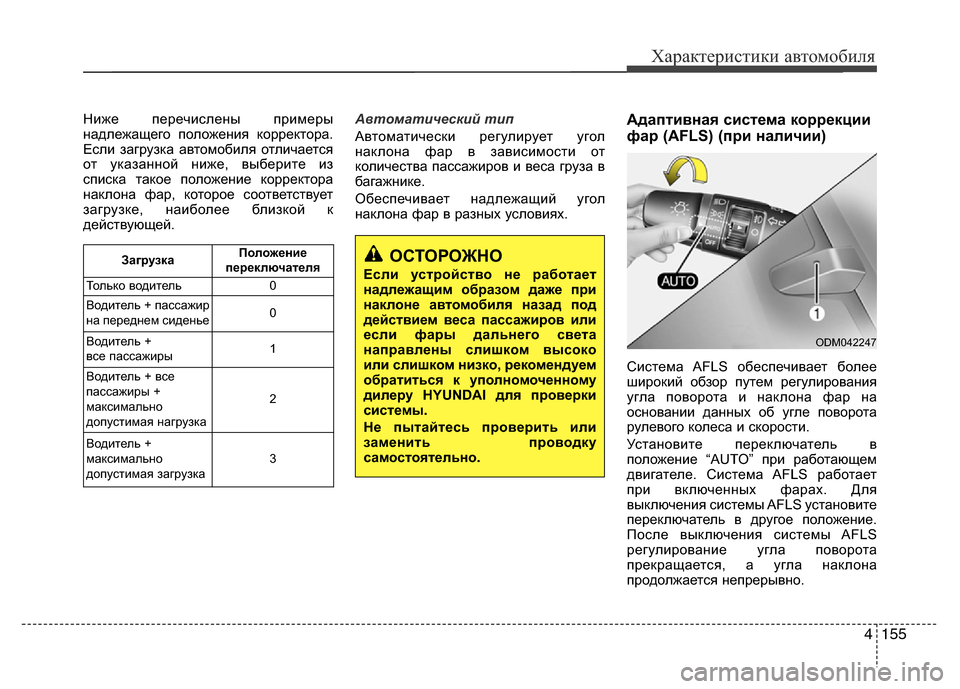

4 155
Характеристики автомобиля
Ниже перечислены примеры
надлежащего положения корректора.
Если загрузка автомобиля отличается
от указанной ниже, выберите из
списка такое положение корректора
наклона фар, которое соответствует
загрузке, наиболее близкой к
действующей.Автоматический тип
Автоматически регулирует угол
наклона фар в зависимости от
количества пассажиров и веса груза в
багажнике.
Обеспечивает надлежащий угол
наклона фар в разных условиях.Адаптивная система коррекции
фар (AFLS) (при наличии)
Система AFLS обеспечивает более
широкий обзор путем регулирования
угла поворота и наклона фар на
основании данных об угле поворота
рулевого колеса и скорости.
Установите переключатель в
положение “AUTO” при работающем
двигателе. Система AFLS работает
при включенных фарах. Для
выключения системы AFLS установите
переключатель в другое положение.
После выключения системы AFLS
регулирование угла поворота
прекращается, а угла наклона
продолжается непрерывно.
ЗагрузкаПоложение
переключателя
Только водитель 0
Водитель + пассажир
на переднем сиденье0
Водитель +
все пассажиры1
Водитель + все
пассажиры +
максимально
допустимая нагрузка2
Водитель +
максимально
допустимая загрузка3ОСТОРОЖНО
Если устройство не работает
надлежащим образом даже при
наклоне автомобиля назад под
действием веса пассажиров или
если фары дальнего света
направлены слишком высоко
или слишком низко, рекомендуем
обратиться к уполномоченному
дилеру HYUNDAI для проверки
системы.
Не пытайтесь проверить или
заменить проводку
самостоятельно.
ODM042247

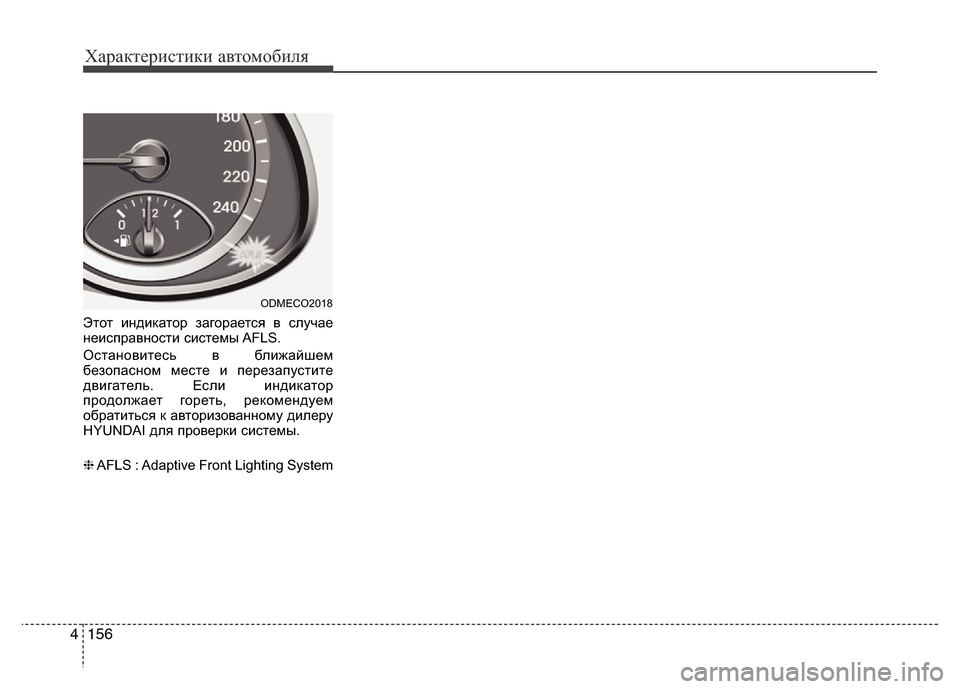

Характеристики автомобиля
156 4
Этот индикатор загорается в случае
неисправности системы AFLS.
Остановитесь в ближайшем
безопасном месте и перезапустите
двигатель. Если индикатор
продолжает гореть, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
❈AFLS : Adaptive Front Lighting System
ODMECO2018

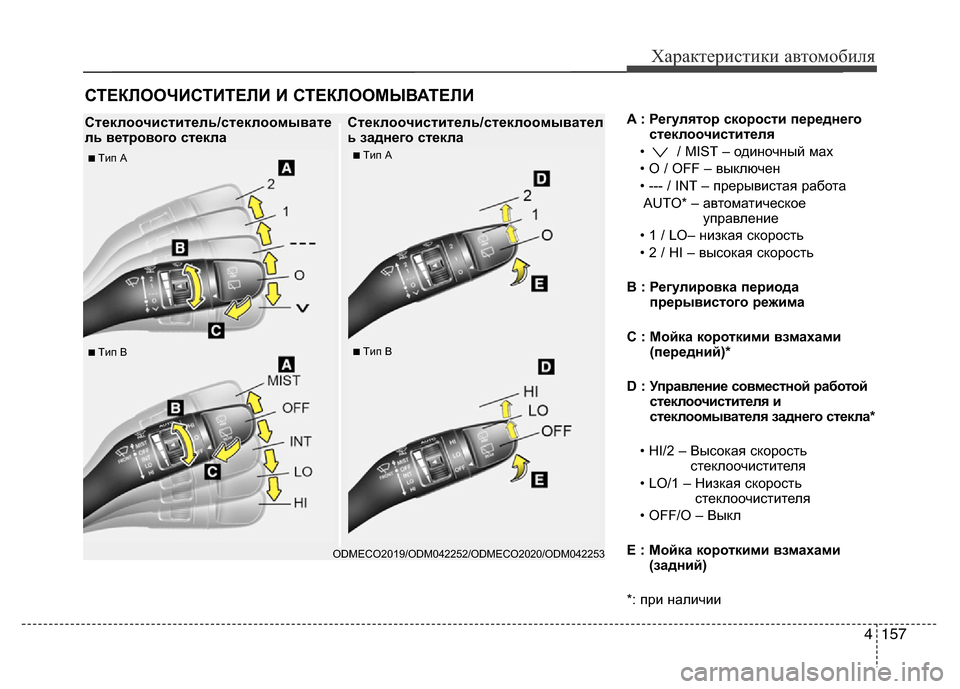

4 157
Характеристики автомобиля
A : Регулятор скорости переднего
стеклоочистителя
• / MIST – одиночный мах
• O / OFF – выключен
• --- / INT – прерывистая работа
AUTO* – автоматическое
управление
• 1 / LO– низкая скорость
• 2 / HI – высокая скорость
B : Регулировка периода
прерывистого режима
C : Мойка короткими взмахами
(передний)*
D : Управление совместной работой
стеклоочистителя и
стеклоомывателя заднего стекла*
• HI/2 – Высокая скорость
стеклоочистителя
• LO/1 – Низкая скорость
стеклоочистителя
• OFF/O – Выкл
E : Мойка короткими взмахами
(задний)
*: при наличии
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ
ODMECO2019/ODM042252/ODMECO2020/ODM042253
■Tип А■Tип А
■Tип В■Tип В
Стеклоочиститель/стеклоомывате
ль ветрового стеклаСтеклоочиститель/стеклоомывател
ь заднего стекла

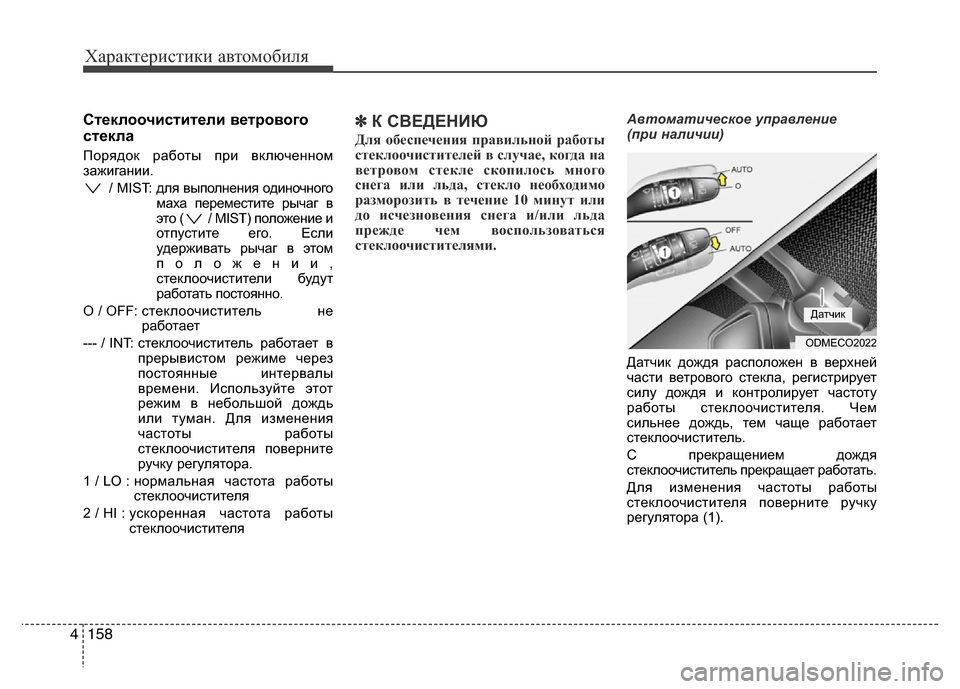

Характеристики автомобиля
158 4
Стеклоочистители ветрового
стекла
Порядок работы при включенном
зажигании.
/ MIST: для выполнения одиночного
маха переместите рычаг в
это ( / MIST) положение и
отпустите его. Если
удерживать рычаг в этом
положении,
стеклоочистители будут
работать постоянно.
O / OFF: стеклоочиститель не
работает
--- / INT: стеклоочиститель работает в
прерывистом режиме через
постоянные интервалы
времени. Используйте этот
режим в небольшой дождь
или туман. Для изменения
частоты работы
стеклоочистителя поверните
ручку регулятора.
1 / LO : нормальная частота работы
стеклоочистителя
2 / HI : ускоренная частота работы
стеклоочистителя
✽К СВЕДЕНИЮ
Для обеспечения правильной работы
стеклоочистителей в случае, когда на
ветровом стекле скопилось много
снега или льда, стекло необходимо
разморозить в течение 10 минут или
до исчезновения снега и/или льда
прежде чем воспользоваться
стеклоочистителями.
Автоматическое управление
(при наличии)
Датчик дождя расположен в верхней
части ветрового стекла, регистрирует
силу дождя и контролирует частоту
работы стеклоочистителя. Чем
сильнее дождь, тем чаще работает
стеклоочиститель.
С прекращением дождя
стеклоочиститель прекращает работать.
Для изменения частоты работы
стеклоочистителя поверните ручку
регулятора (1).
ODMECO2022
Датчик

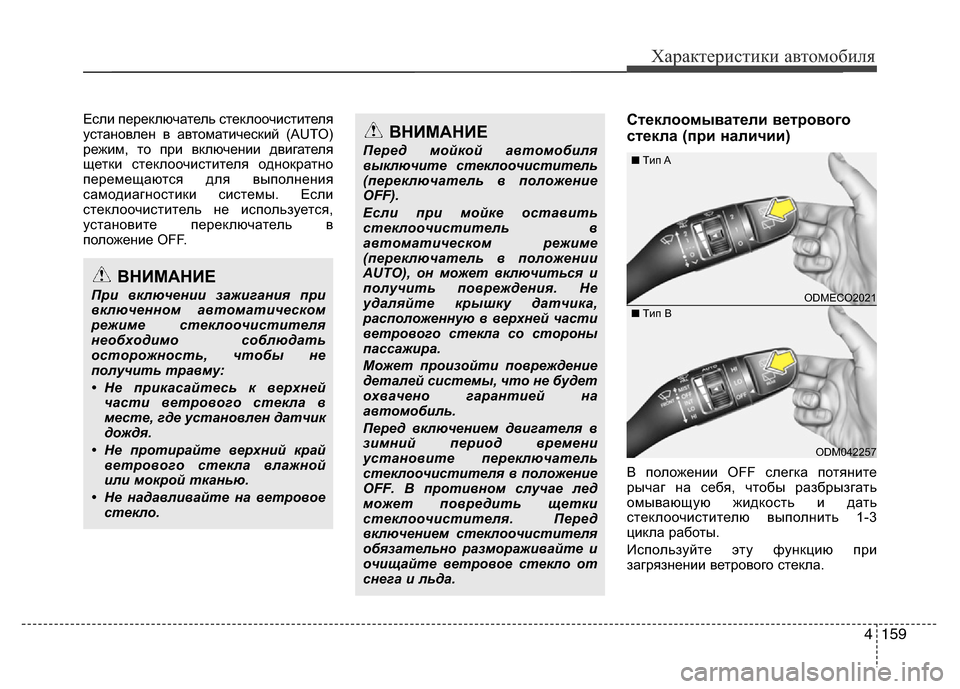

4 159
Характеристики автомобиля
Если переключатель стеклоочистителя
установлен в автоматический (AUTO)
режим, то при включении двигателя
щетки стеклоочистителя однократно
перемещаются для выполнения
самодиагностики системы. Если
стеклоочиститель не используется,
установите переключатель в
положение OFF.Стеклоомыватели ветрового
стекла (при наличии)
В положении OFF слегка потяните
рычаг на себя, чтобы разбрызгать
омывающую жидкость и дать
стеклоочистителю выполнить 1-3
цикла работы.
Используйте эту функцию при
загрязнении ветрового стекла.
ВНИМАНИЕ
При включении зажигания при
включенном автоматическом
режиме стеклоочистителя
необходимо соблюдать
осторожность, чтобы не
получить травму:
• Не прикасайтесь к верхней
части ветрового стекла в
месте, где установлен датчик
дождя.
• Не протирайте верхний край
ветрового стекла влажной
или мокрой тканью.
• Не надавливайте на ветровое
стекло.
ВНИМАНИЕ
Перед мойкой автомобиля
выключите стеклоочиститель
(переключатель в положение
OFF).
Если при мойке оставить
стеклоочиститель в
автоматическом режиме
(переключатель в положении
AUTO), он может включиться и
получить повреждения. Не
удаляйте крышку датчика,
расположенную в верхней части
ветрового стекла со стороны
пассажира.
Может произойти повреждение
деталей системы, что не будет
охвачено гарантией на
автомобиль.
Перед включением двигателя в
зимний период времени
установите переключатель
стеклоочистителя в положение
OFF. В противном случае лед
может повредить щетки
стеклоочистителя. Перед
включением стеклоочистителя
обязательно размораживайте и
очищайте ветровое стекло от
снега и льда.
ODMECO2021
ODM042257 ■Tип A
■Tип B

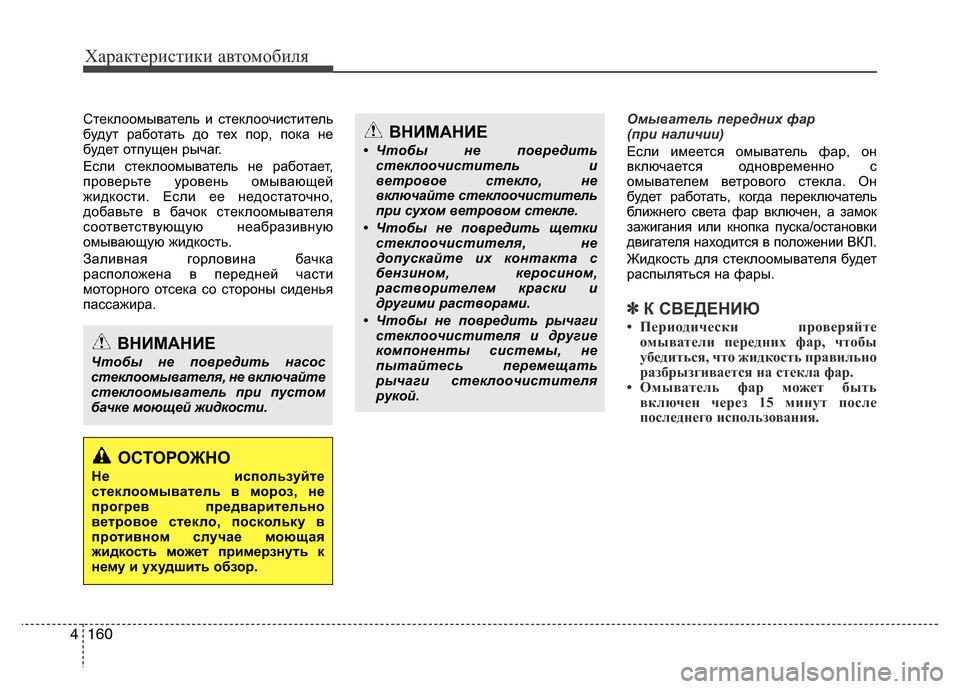

Характеристики автомобиля
160 4
Стеклоомыватель и стеклоочиститель
будут работать до тех пор, пока не
будет отпущен рычаг.
Если стеклоомыватель не работает,
проверьте уровень омывающей
жидкости. Если ее недостаточно,
добавьте в бачок стеклоомывателя
соответствующую неабразивную
омывающую жидкость.
Заливная горловина бачка
расположена в передней части
моторного отсека со стороны сиденья
пассажира.Омыватель передних фар
(при наличии)
Если имеется омыватель фар, он
включается одновременно с
омывателем ветрового стекла. Он
будет работать, когда переключатель
ближнего света фар включен, а замок
зажигания или кнопка пуска/остановки
двигателя находится в положении ВКЛ.
Жидкость для стеклоомывателя будет
распыляться на фары.
✽К СВЕДЕНИЮ
• Периодически проверяйте
омыватели передних фар, чтобы
убедиться, что жидкость правильно
разбрызгивается на стекла фар.
• Омыватель фар может быть
включен через 15 минут после
последнего использования.
ВНИМАНИЕ
• Чтобы не повредить
стеклоочиститель и
ветровое стекло, не
включайте стеклоочиститель
при сухом ветровом стекле.
• Чтобы не повредить щетки
стеклоочистителя, не
допускайте их контакта с
бензином, керосином,
растворителем краски и
другими растворами.
• Чтобы не повредить рычаги
стеклоочистителя и другие
компоненты системы, не
пытайтесь перемещать
рычаги стеклоочистителя
рукой.
ВНИМАНИЕ
Чтобы не повредить насос
стеклоомывателя, не включайте
стеклоомыватель при пустом
бачке моющей жидкости.
ОСТОРОЖНО
Не используйте
стеклоомыватель в мороз, не
прогрев предварительно
ветровое стекло, поскольку в
противном случае моющая
жидкость может примерзнуть к
нему и ухудшить обзор.

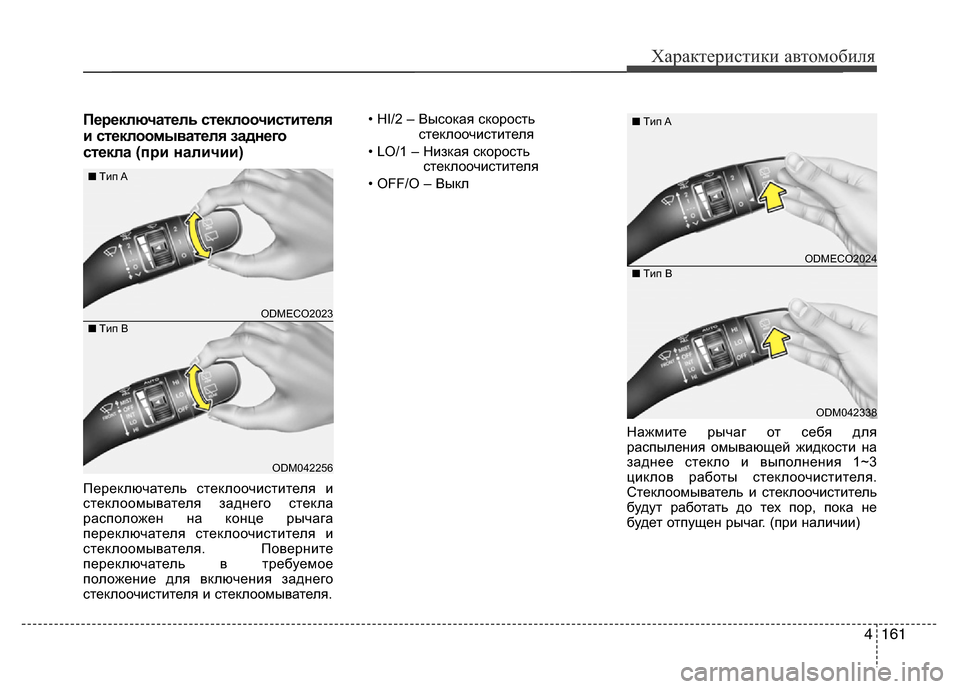

4 161
Характеристики автомобиля
Переключатель стеклоочистителя
и стеклоомывателя заднего
стекла (при наличии)
Переключатель стеклоочистителя и
стеклоомывателя заднего стекла
расположен на конце рычага
переключателя стеклоочистителя и
стеклоомывателя. Поверните
переключатель в требуемое
положение для включения заднего
стеклоочистителя и стеклоомывателя.• HI/2 – Высокая скорость
стеклоочистителя
• LO/1 – Низкая скорость
стеклоочистителя
• OFF/O – Выкл
Нажмите рычаг от себя для
распыления омывающей жидкости на
заднее стекло и выполнения 1~3
циклов работы стеклоочистителя.
Стеклоомыватель и стеклоочиститель
будут работать до тех пор, пока не
будет отпущен рычаг. (при наличии)
ODMECO2024
ODM042338 ■Tип A
■Tип B
ODMECO2023
ODM042256 ■Tип A
■Tип B

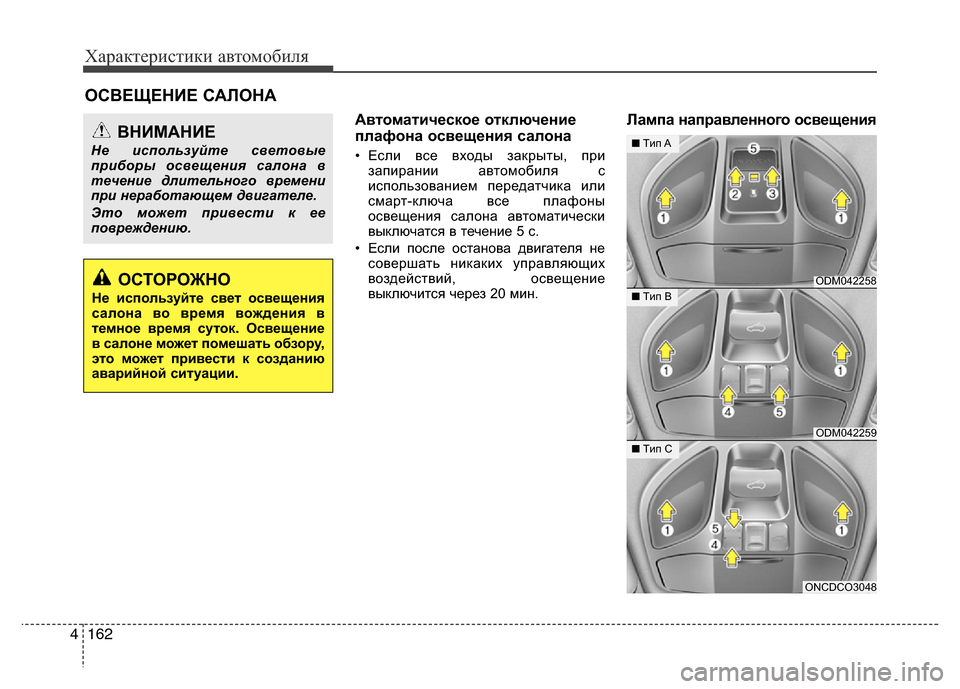

Характеристики автомобиля
162 4
Автоматическое отключение
плафона освещения салона
• Если все входы закрыты, при
запирании автомобиля с
использованием передатчика или
смарт-ключа все плафоны
освещения салона автоматически
выключатся в течение 5 с.
• Если после останова двигателя не
совершать никаких управляющих
воздействий, освещение
выключится через 20 мин.
Лампа направленного освещения
ОСВЕЩЕНИЕ САЛОНА
ВНИМАНИЕ
Не используйте световые
приборы освещения салона в
течение длительного времени
при неработающем двигателе.
Это может привести к ее
повреждению.
ОСТОРОЖНО
Не используйте свет освещения
салона во время вождения в
темное время суток. Освещение
в салоне может помешать обзору,
это может привести к созданию
аварийной ситуации.
ODM042258
ODM042259
■Tип A
■Tип B
ONCDCO3048
■Tип C

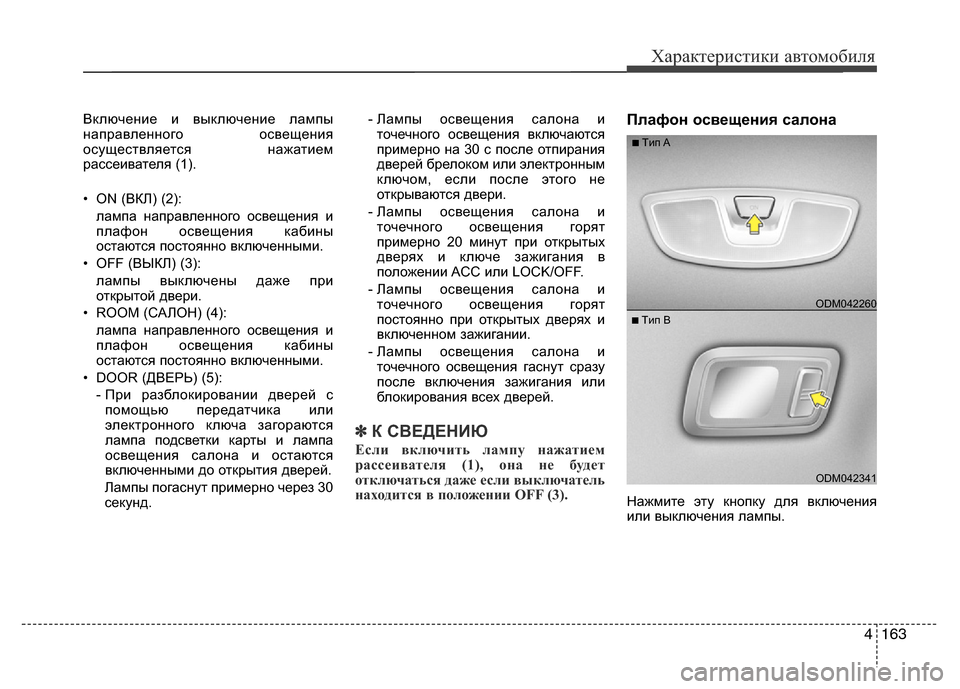

4 163
Характеристики автомобиля
Включение и выключение лампы
направленного освещения
осуществляется нажатием
рассеивателя (1).
• ON (ВКЛ) (2):
лампа направленного освещения и
плафон освещения кабины
остаются постоянно включенными.
• OFF (ВЫКЛ) (3):
лампы выключены даже при
открытой двери.
• ROOM (САЛОН) (4):
лампа направленного освещения и
плафон освещения кабины
остаются постоянно включенными.
• DOOR (ДВЕРЬ) (5):
- При разблокировании дверей с
помощью передатчика или
электронного ключа загораются
лампа подсветки карты и лампа
освещения салона и остаются
включенными до открытия дверей.
Лампы погаснут примерно через 30
секунд.- Лампы освещения салона и
точечного освещения включаются
примерно на 30 с после отпирания
дверей брелоком или электронным
ключом, если после этого не
открываются двери.
- Лампы освещения салона и
точечного освещения горят
примерно 20 минут при открытых
дверях и ключе зажигания в
положении ACC или LOCK/OFF.
- Лампы освещения салона и
точечного освещения горят
постоянно при открытых дверях и
включенном зажигании.
- Лампы освещения салона и
точечного освещения гаснут сразу
после включения зажигания или
блокирования всех дверей.
✽К СВЕДЕНИЮ
Если включить лампу нажатием
рассеивателя (1), она не будет
отключаться даже если выключатель
находится в положении OFF (3).
Плафон освещения салона
Нажмите эту кнопку для включения
или выключения лампы.
ODM042341
■Tип BODM042260
■Tип A
