Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

Sicherheitssysteme Ihres Fahrzeugs
Sitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 3-2
• Vorderen sitz einstellen - Manuell . . . . . . . . . . . . . . . . 3-6
. . . . . . . . . . . . . . 3-7
(für elektrisch verstellbaren sitz) . . . . . . . . . . . . . . 3-10
. . . . . . . . . . . . . . . . . . . . . . . . 3-11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-15\
. . . . . . . . . . . . . . . . . . . . . . 3-16
. . . . . . . . . . . . . . . . . . . . . . . . 3-17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-26\
. . . . . . . . . . . . . . 3-28
. . . . . . . . . . . . . 3-28
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-30
. . . . . . . . . . . . . . . . . . . . . 3-30



Kinderrückhaltesysteme . . . . . . . . . . . . . . . . . . . . 3-44
. . . . . . . 3-47
Halteband an einem "Ankerpunkt" im Fahrzeug
sichern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
3-49
zusätzlichem Kindersitz-Halteband sichern . . . . . 3-51
Airbags - Ergänzendes rückhaltesystem . . . . . . . 3-57
. . . . . . . . . . . . . . . . . . . . 3-58
. . . . . . . 3-61
SRS-Rückhaltesystems . . . . . . . . . . . . . . . . . . . . . . 3-62

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-72
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-74\
. . . . . . . . . . . . . . . . . . . 3-82
. . . . . . . . . . . . . . . . . . . . 3-83
. . . . . . . . . . . . . . . . . . . . . . . . . 3-85
3

Sicherheitssysteme Ihres Fahrzeugs
23

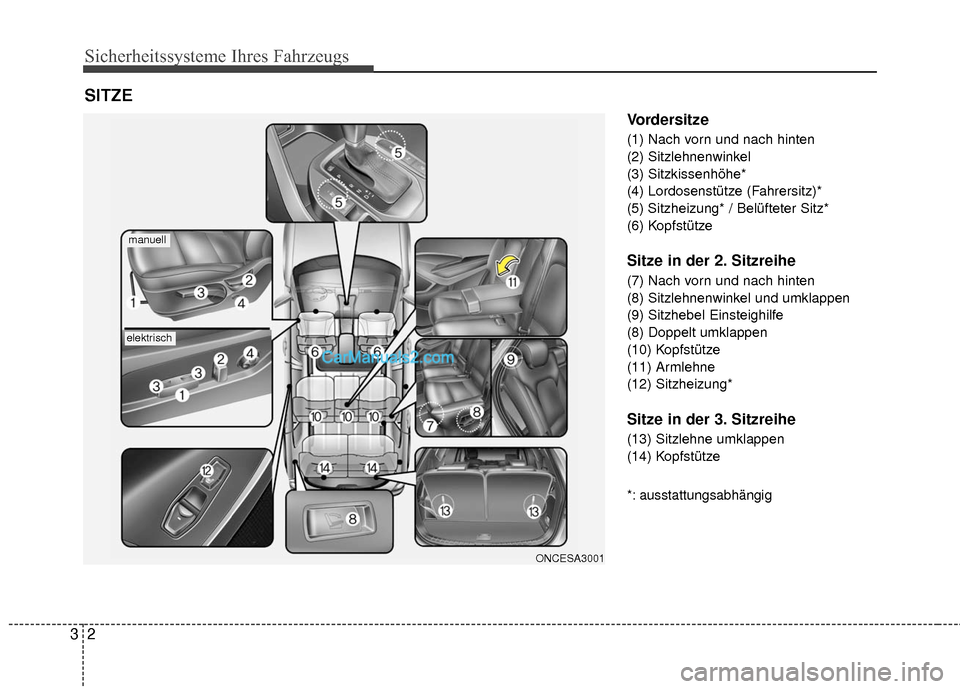

Vordersitze
(1) Nach vorn und nach hinten
(2) Sitzlehnenwinkel
(3) Sitzkissenhöhe*
(4) Lordosenstütze (Fahrersitz)*
(5) Sitzheizung* / Belüfteter Sitz*
(6) Kopfstütze
Sitze in der 2. Sitzreihe
(7) Nach vorn und nach hinten
(8) Sitzlehnenwinkel und umklappen
(9) Sitzhebel Einsteighilfe
(8) Doppelt umklappen
(10) Kopfstütze
(11) Armlehne
(12) Sitzheizung*
Sitze in der 3. Sitzreihe
(13) Sitzlehne umklappen
(14) Kopfstütze
*: ausstattungsabhängig
SITZE
ONCESA3001
manuell
elektrisch

33
Sicherheitssysteme Ihres Fahrzeugs

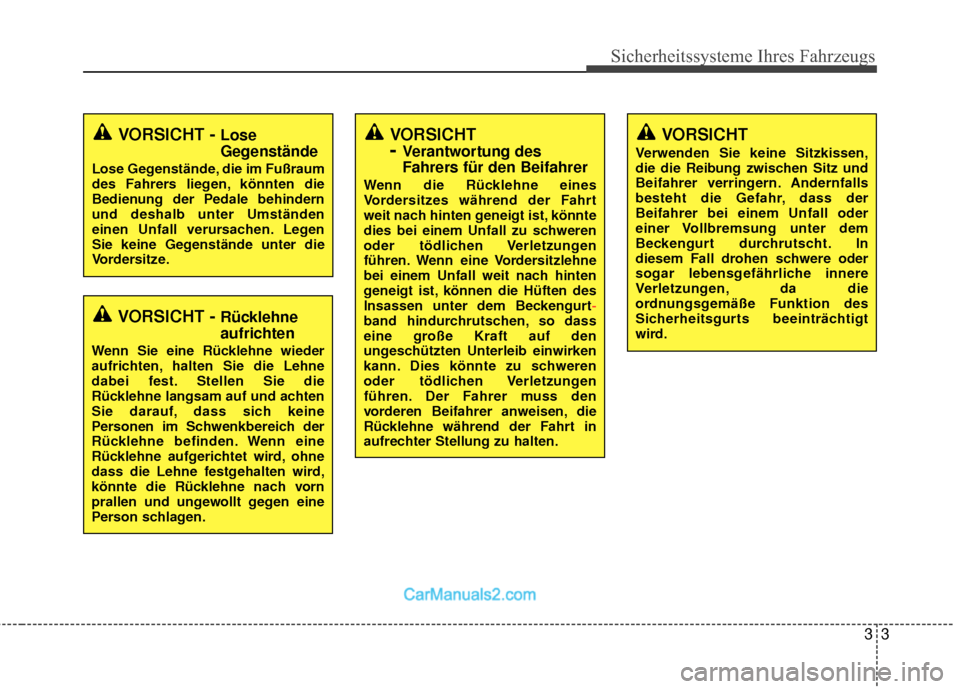

VORSICHT - Rücklehne
aufrichten
Wenn Sie eine Rücklehne wieder
aufrichten, halten Sie die Lehne
dabei fest. Stellen Sie die
Rücklehne langsam auf und achten
Sie darauf, dass sich keine
Personen im Schwenkbereich der
Rücklehne befinden. Wenn eine
Rücklehne aufgerichtet wird, ohne
dass die Lehne festgehalten wird,
könnte die Rücklehne nach vorn
prallen und ungewollt gegen eine
Person schlagen.
VORSICHT - Lose
Gegenstände
Lose Gegenstände, die im Fußraum
des Fahrers liegen, könnten die
Bedienung der Pedale behindern
und deshalb unter Umständen
einen Unfall verursachen. Legen
Sie keine Gegenstände unter die
Vordersitze.
VORSICHT
- Verantwortung des
Fahrers für den Beifahrer
Wenn die Rücklehne eines
Vordersitzes während der Fahrt
weit nach hinten geneigt ist, könnte
dies bei einem Unfall zu schweren
oder tödlichen Verletzungen
führen. Wenn eine Vordersitzlehne
bei einem Unfall weit nach hinten
geneigt ist, können die Hüften des
Insassen unter dem Beckengurt -
band hindurchrutschen, so dass
eine gr
oße Kraft auf den
ungeschützten Unterleib einwirken
kann. Dies könnte zu schweren
oder tödlichen Verletzungen
führen. Der Fahrer muss den
vorderen Beifahrer anweisen, die
Rücklehne während der Fahrt in
aufrechter Stellung zu halten.
VORSICHT
Verwenden Sie keine Sitzkissen,
die die Reibung zwischen Sitz und
Beifahrer verringern. Andernfalls
besteht die Gefahr, dass der
Beifahrer bei einem Unfall oder
einer Vollbremsung unter dem
Beckengurt durchrutscht. In
diesem Fall drohen schwere oder
sogar lebensgefährliche innere
Verletzungen, da die
ordnungsgemäße Funktion des
Sicherheitsgurts beeinträchtigt
wird.

Sicherheitssysteme Ihres Fahrzeugs
43
VORSICHT - Fahrersitz
Versuchen Sie niemals den Sitzwährend der Fahrt zu verstellen.
Sie könnten die Kontrolle über
das Fahrzeug verlieren. Dies
könnte zu tödlichen oder
schweren Verletzungen oder dem
Verlust/der Beschädigung Ihres
Eigentums führen.
(Fortsetzung)
VORSICHT
Von der Verwendung von Sitzkissen
wird grundsätzlich abgeraten.
Andernfalls besteht die Gefahr,
dass der Beifahrer bei einem Unfall
oder einer Vollbremsung unter dem
Beckengurt durchrutscht. In
diesem Fall drohen schwere oder
sogar lebensgefährliche innere
Verletzungen, da die
ordnungsgemäße Funktion des
Sicherheitsgurts beeinträchtigt
wird.
(Fortsetzung)
Lassen Sie es nicht zu, dassGegenstände im Weg sind, so
dass eine Rücklehne nicht in die
normale Stellung gebracht werden
könnte. Wenn Ladung gegen eine
Rücklehne drückt oder auf
irgendeine Art und Weise
verhindert, dass eine Rücklehne
ordnungsgemäß einrastet, könnte
dies bei einer Vollbremsung oder
einer Kollision zu schweren oder
tödlichen Verletzungen führen.
Fahren Sie immer mit aufrechter Rücklehne und legen Sie das
untere Gurtband des
Sicherheitsgurts bequem und tief
über die Hüften. In dieser Position
erhalten Sie im Fall eines Unfalls
den besten Schutz.
Um unnötige und möglicherweise schwere Verletzungen durch
Airbags zu vermeiden, nehmen Sie
immer eine Sitzposition ein, die
möglichst weit vom Lenkrad
entfernt ist und gleichzeitig eine
bequeme Bedienung des
Fahrzeugs ermöglicht. Es ist
empfehlenswert, dass Ihr
Oberkörper mindestens 250 mm
vom Lenkrad entfernt ist.VORSICHT
Prüfen Sie jedes Mal, nachdem Sie
den Sitz eingestellt haben, dass er
fest in seiner Position eingerastet
ist. Versuchen Sie dazu den Sitz
ohne Betätigung des
Entriegelungshebels nach vorn
oder hinten zu schieben. Eine
plötzliche oder unerwartete
Bewegung des Fahrersitzes könnte
dazu führen, dass Sie die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall führen könnte.

35
Sicherheitssysteme Ihres Fahrzeugs

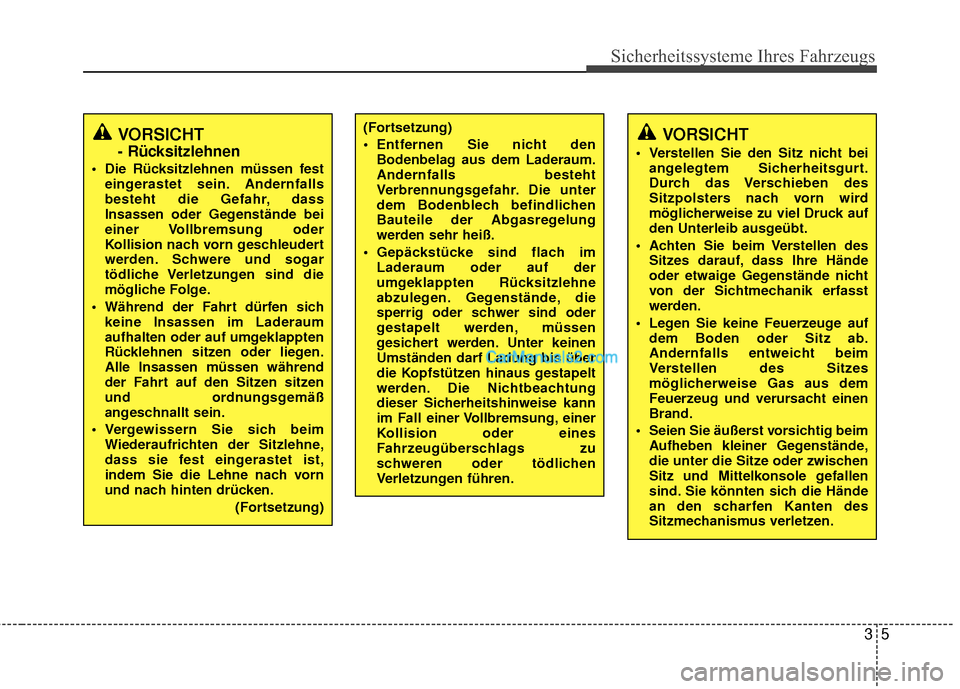

VORSICHT
- Rücksitzlehnen
Die Rücksitzlehnen müssen festeingerastet sein. Andernfalls
besteht die Gefahr, dass
Insassen oder Gegenstände bei
einer Vollbremsung oder
Kollision nach vorn geschleudert
werden. Schwere und sogar
tödliche Verletzungen sind die
mögliche Folge.
Während der Fahrt dürfen sich keine Insassen im Laderaum
aufhalten oder auf umgeklappten
Rücklehnen sitzen oder liegen.
Alle Insassen müssen während
der Fahrt auf den Sitzen sitzen
und ordnungsgemäß
angeschnallt sein.
Vergewissern Sie sich beim Wiederaufrichten der Sitzlehne,
dass sie fest eingerastet ist,
indem Sie die Lehne nach vorn
und nach hinten drücken.
(Fortsetzung)
(Fortsetzung)
Entfernen Sie nicht denBodenbelag aus dem Laderaum.
Andernfalls besteht
Verbrennungsgefahr. Die unter
dem Bodenblech befindlichen
Bauteile der Abgasregelung
werden sehr heiß.
Gepäckstücke sind flach im Laderaum oder auf der
umgeklappten Rücksitzlehne
abzulegen. Gegenstände, die
sperrig oder schwer sind oder
gestapelt werden, müssen
gesichert werden. Unter keinen
Umständen darf Ladung bis über
die Kopfstützen hinaus gestapelt
werden. Die Nichtbeachtung
dieser Sicherheitshinweise kann
im Fall einer Vollbremsung, einer
Kollision oder eines
Fahrzeugüberschlags zu
schweren oder tödlichen
Verletzungen führen.VORSICHT
Verstellen Sie den Sitz nicht beiangelegtem Sicherheitsgurt.
Durch das Verschieben des
Sitzpolsters nach vorn wird
möglicherweise zu viel Druck auf
den Unterleib ausgeübt.
Achten Sie beim Verstellen des Sitzes darauf, dass Ihre Hände
oder etwaige Gegenstände nicht
von der Sichtmechanik erfasst
werden.
Legen Sie keine Feuerzeuge auf dem Boden oder Sitz ab.
Andernfalls entweicht beim
Verstellen des Sitzes
möglicherweise Gas aus dem
Feuerzeug und verursacht einen
Brand.
Seien Sie äußerst vorsichtig beim Aufheben kleiner Gegenstände,
die unter die Sitze oder zwischen
Sitz und Mittelkonsole gefallen
sind. Sie könnten sich die Hände
an den scharfen Kanten des
Sitzmechanismus verletzen.

Sicherheitssysteme Ihres Fahrzeugs
63

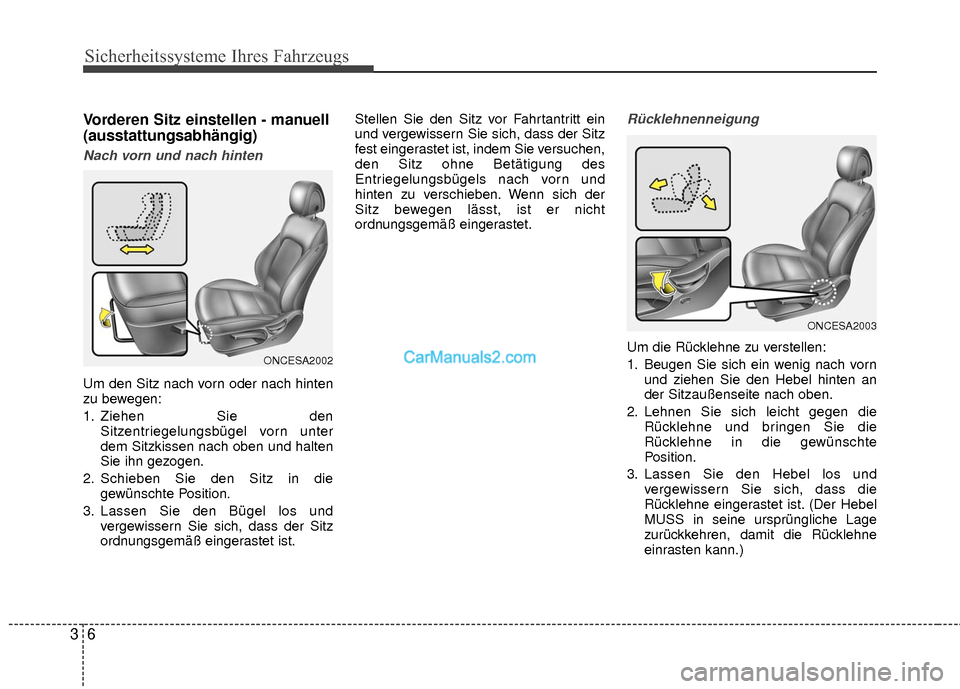

Vorderen Sitz einstellen - manuell
(ausstattungsabhängig)
Nach vorn und nach hinten
Um den Sitz nach vorn oder nach hinten
zu bewegen:
1. Ziehen Sie denSitzentriegelungsbügel vorn unter
dem Sitzkissen nach oben und halten
Sie ihn gezogen.
2. Schieben Sie den Sitz in die gewünschte Position.
3. Lassen Sie den Bügel los und vergewissern Sie sich, dass der Sitz
ordnungsgemäß eingerastet ist. Stellen Sie den Sitz vor Fahrtantritt ein
und vergewissern Sie sich, dass der Sitz
fest eingerastet ist, indem Sie versuchen,
den Sitz ohne Betätigung des
Entriegelungsbügels nach vorn und
hinten zu verschieben. Wenn sich der
Sitz bewegen lässt, ist er nicht
ordnungsgemäß eingerastet.
Rücklehnenneigung
Um die Rücklehne zu verstellen:
1. Beugen Sie sich ein wenig nach vorn
und ziehen Sie den Hebel hinten an
der Sitzaußenseite nach oben.
2. Lehnen Sie sich leicht gegen die Rücklehne und bringen Sie die
Rücklehne in die gewünschte
Position.
3. Lassen Sie den Hebel los und vergewissern Sie sich, dass die
Rücklehne eingerastet ist. (Der Hebel
MUSS in seine ursprüngliche Lage
zurückkehren, damit die Rücklehne
einrasten kann.)ONCESA2002
ONCESA2003

37
Sicherheitssysteme Ihres Fahrzeugs

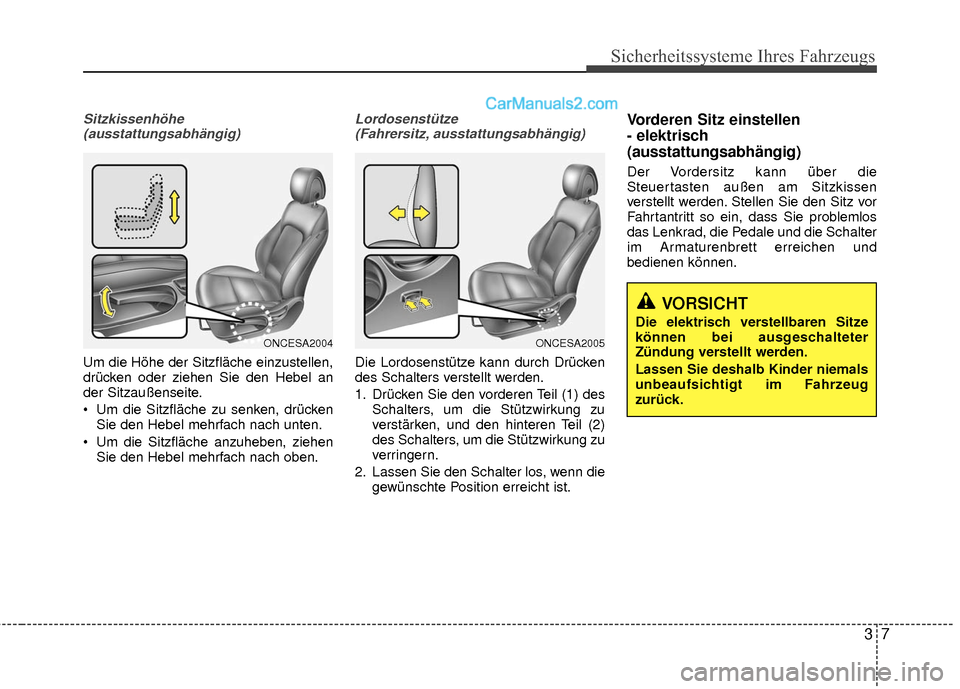

Sitzkissenhöhe(ausstattungsabhängig)
Um die Höhe der Sitzfläche einzustellen,
drücken oder ziehen Sie den Hebel an
der Sitzaußenseite.
Um die Sitzfläche zu senken, drücken Sie den Hebel mehrfach nach unten.
Um die Sitzfläche anzuheben, ziehen Sie den Hebel mehrfach nach oben.
Lordosenstütze(Fahrersitz, ausstattungsabhängig)
Die Lordosenstütze kann durch Drücken
des Schalters verstellt werden.
1. Drücken Sie den vorderen Teil (1) des Schalters, um die Stützwirkung zu
verstärken, und den hinteren Teil (2)
des Schalters, um die Stützwirkung zu
verringern.
2. Lassen Sie den Schalter los, wenn die gewünschte Position erreicht ist.
Vorderen Sitz einstellen
- elektrisch
(ausstattungsabhängig)
Der Vordersitz kann über die
Steuertasten außen am Sitzkissen
verstellt werden. Stellen Sie den Sitz vor
Fahrtantritt so ein, dass Sie problemlos
das Lenkrad, die Pedale und die Schalter
im Armaturenbrett erreichen und
bedienen können.
ONCESA2004ONCESA2005
VORSICHT
Die elektrisch verstellbaren Sitze
können bei ausgeschalteter
Zündung verstellt werden.
Lassen Sie deshalb Kinder niemals
unbeaufsichtigt im Fahrzeug
zurück.

Sicherheitssysteme Ihres Fahrzeugs
83

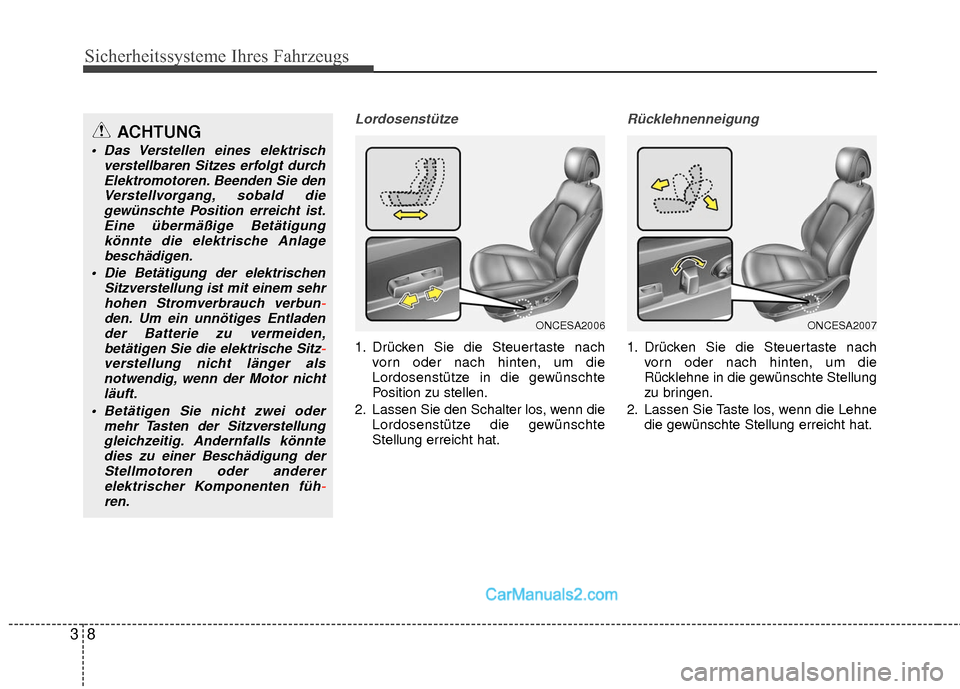

Lordosenstütze
1. Drücken Sie die Steuertaste nachvorn oder nach hinten, um die
Lordosenstütze in die gewünschte
Position zu stellen.
2. Lassen Sie den Schalter los, wenn die Lordosenstütze die gewünschte
Stellung erreicht hat.
Rücklehnenneigung
1. Drücken Sie die Steuertaste nachvorn oder nach hinten, um die
Rücklehne in die gewünschte Stellung
zu bringen.
2. Lassen Sie Taste los, wenn die Lehne die gewünschte Stellung erreicht hat.
ACHTUNG
Das Verstellen eines elektrischverstellbaren Sitzes erfolgt durchElektromotoren. Beenden Sie denVerstellvorgang, sobald diegewünschte Position erreicht ist. Eine übermäßige Betätigungkönnte die elektrische Anlagebeschädigen.
Die Betätigung der elektrischen Sitzverstellung ist mit einem sehrhohen Stromverbrauch verbun -
den. Um ein unnötiges Entladen der Batterie zu vermeiden,betätig

en Sie die elektrische Sitz -
verstellung nicht länger als notwendig,
wenn der Motor nicht
läuft.
Betätigen Sie nicht zwei oder mehr Tasten der Sitzverstellunggleichzeitig. Andernfalls könntedies zu einer Beschädigung derStellmotoren oder andererelektrischer Komponenten füh -
ren.
ONCESA2006ONCESA2007

39
Sicherheitssysteme Ihres Fahrzeugs

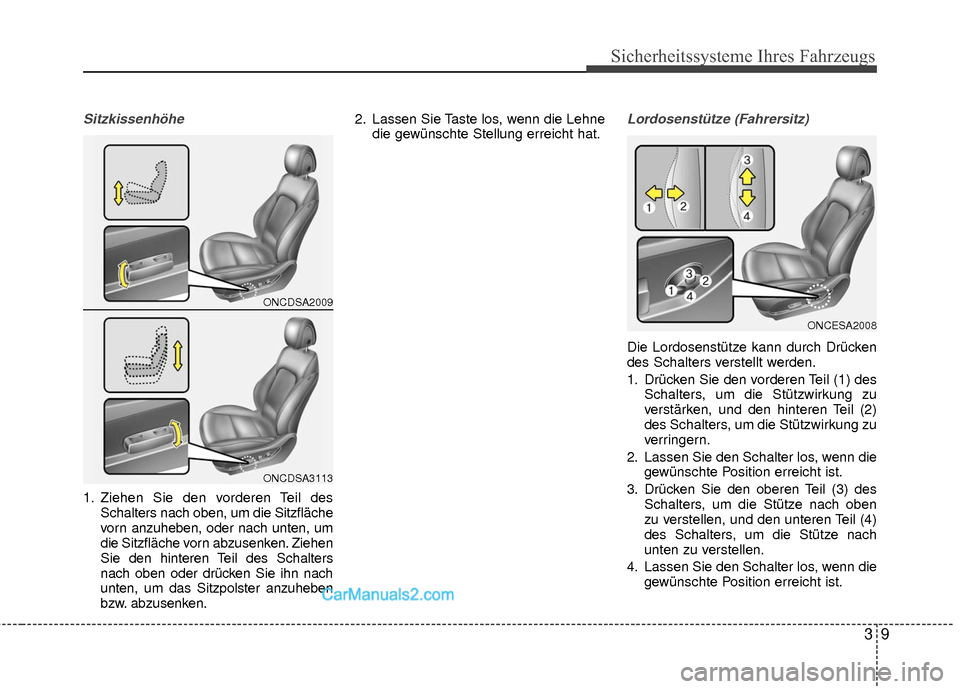

Sitzkissenhöhe
1. Ziehen Sie den vorderen Teil desSchalters nach oben, um die Sitzfläche
vorn anzuheben, oder nach unten, um
die Sitzfläche vorn abzusenken. Ziehen
Sie den hinteren Teil des Schalters
nach oben oder drücken Sie ihn nach
unten, um das Sitzpolster anzuheben
bzw. abzusenken. 2. Lassen Sie Taste los, wenn die Lehne
die gewünschte Stellung erreicht hat.
Lordosenstütze (Fahrersitz)
Die Lordosenstütze kann durch Drücken
des Schalters verstellt werden.
1. Drücken Sie den vorderen Teil (1) desSchalters, um die Stützwirkung zu
verstärken, und den hinteren Teil (2)
des Schalters, um die Stützwirkung zu
verringern.
2. Lassen Sie den Schalter los, wenn die gewünschte Position erreicht ist.
3. Drücken Sie den oberen Teil (3) des Schalters, um die Stütze nach oben
zu verstellen, und den unteren Teil (4)
des Schalters, um die Stütze nach
unten zu verstellen.
4. Lassen Sie den Schalter los, wenn die gewünschte Position erreicht ist.
ONCDSA2009
ONCDSA3113
ONCESA2008

Sicherheitssysteme Ihres Fahrzeugs
10
3

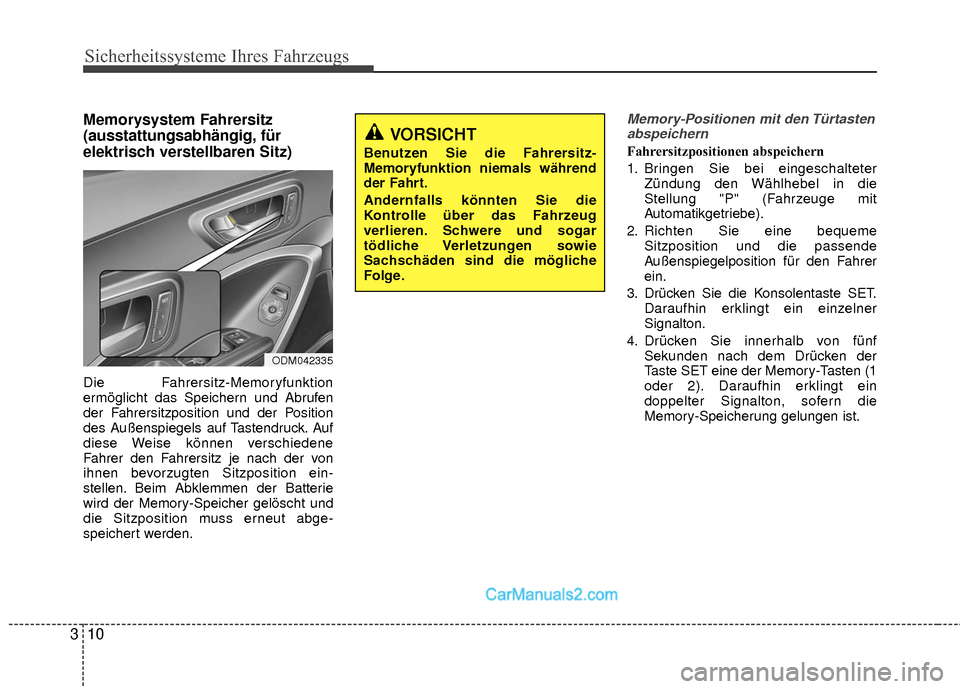

Memorysystem Fahrersitz
(ausstattungsabhängig, für
elektrisch verstellbaren Sitz)
Die Fahrersitz-Memoryfunktion
ermöglicht das Speichern und Abrufen
der Fahrersitzposition und der Position
des Außenspiegels auf Tastendruck. Auf
diese Weise können verschiedene
Fahrer den Fahrersitz je nach der von
ihnen bevorzugten Sitzposition ein-
stellen. Beim Abklemmen der Batterie
wird der Memory-Speicher gelöscht und
die Sitzposition muss erneut abge-
speichert werden.
Memory-Positionen mit den Türtasten
abspeichern
Fahrersitzpositionen abspeichern
1. Bringen Sie bei eingeschalteter Zündung den Wählhebel in die
Stellung "P" (Fahrzeuge mit
Automatikgetriebe).
2. Richten Sie eine bequeme Sitzposition und die passende
Außenspiegelposition für den Fahrer
ein.
3. Drücken Sie die Konsolentaste SET. Daraufhin erklingt ein einzelner
Signalton.
4. Drücken Sie innerhalb von fünf Sekunden nach dem Drücken der
Taste SET eine der Memory-Tasten (1
oder 2). Daraufhin erklingt ein
doppelter Signalton, sofern die
Memory-Speicherung gelungen ist.
ODM042335
VORSICHT
Benutzen Sie die Fahrersitz-
Memoryfunktion niemals während
der Fahrt.
Andernfalls könnten Sie die
Kontrolle über das Fahrzeug
verlieren. Schwere und sogar
tödliche Verletzungen sowie
Sachschäden sind die mögliche
Folge.
