Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2017, Model line: Grand Santa Fe, Model: Hyundai Grand Santa Fe 2017Pages: 798, PDF Size: 25.24 MB
Page 1 of 798
Alle Informationen in dieser Betriebsanleitung sind zum Zeitpunkt der
Veröffentlichung Stand der Technik. Allerdings behält sich HYUNDAI
entsprechend seiner Firmenstrategie das Recht vor, im Rahmen der
fortlaufenden Produktweiterentwicklung jederzeit Änderungen
vorzunehmen.
Dieses Handbuch ist für alle Modellversionen vorgesehen und enthält
Beschreibungen und Erläuterungen sowohl für optionale als auch für
standardmäßige Ausstattungen. Aus diesem Grund können Sie in diesem
Handbuch Inhalte vorfinden, die für Ihre spezifische Fahrzeugkonfiguration
evtl. nicht zutreffend ist.
B
BE
ET
T R
RI
IE
E B
B S
SA
A N
N L
LE
E I
IT
T U
U N
N G
G
Betrieb
Wartung
Technische Daten
Page 2 of 798

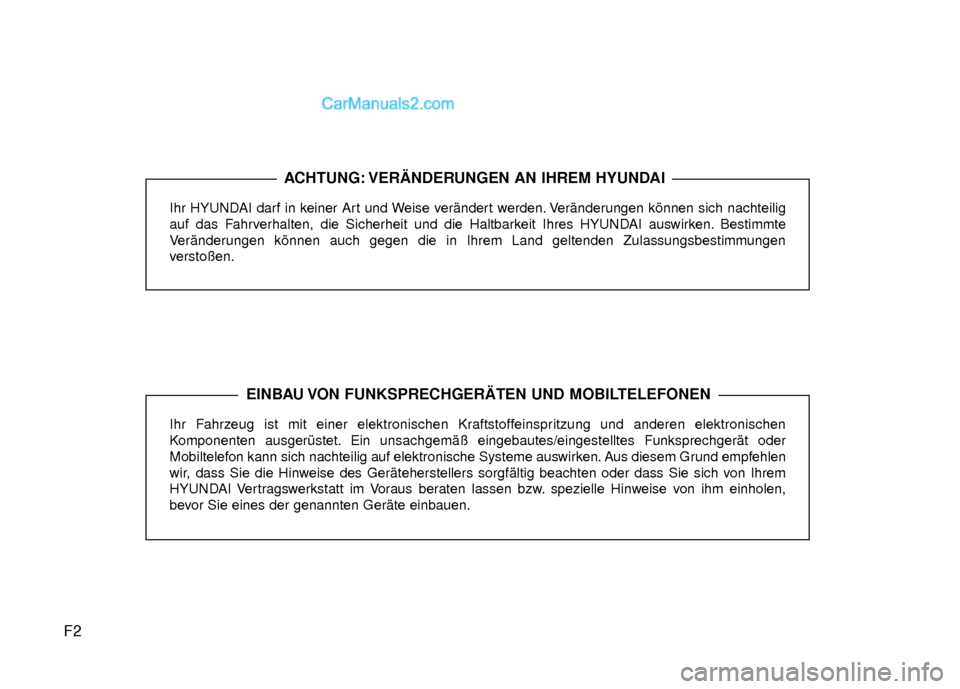

F2
Ihr HYUNDAI darf in keiner Art und Weise verändert werden. Veränderungen können sich nachteilig
auf das Fahrverhalten, die Sicherheit und die Haltbarkeit Ihres HYUNDAI auswirken. Bestimmte
Veränderungen können auch gegen die in Ihrem Land geltenden Zulassungsbestimm\
ungen
verstoßen.
Ihr Fahrzeug ist mit einer elektronischen Kraftstoffeinspritzung und anderen elektronischen
Komponenten ausgerüstet. Ein unsachgemäß eingebautes/eingestelltes Funksprechgerät oder
Mobiltelefon kann sich nachteilig auf elektronische Systeme auswirken. Aus diesem Grund empfehlen
wir, dass Sie die Hinweise des Geräteherstellers sorgfältig beachten oder dass Sie sich \
von Ihrem
HYUNDAI Vertragswerkstatt im Voraus beraten lassen bzw. spezielle Hinweise von ihm einholen,
bevor Sie eines der genannten Geräte einbauen.
ACHTUNG: VERÄNDERUNGEN AN IHREM HYUNDAI
EINBAU VON FUNKSPRECHGERÄTEN UND MOBILTELEFONEN
Page 3 of 798

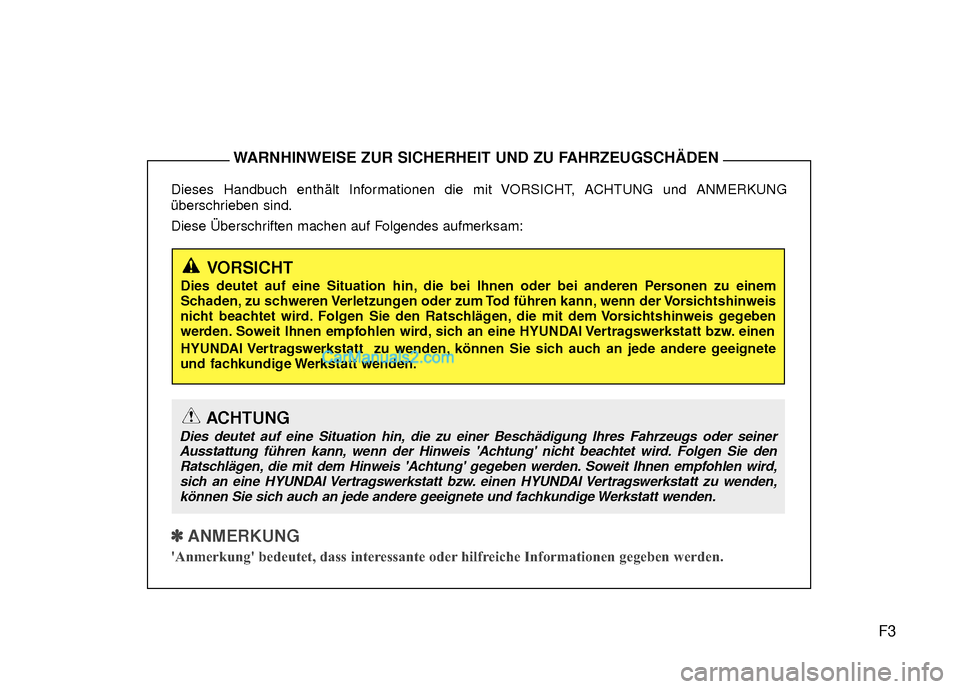

F3
Dieses Handbuch enthält Informationen die mit VORSICHT, ACHTUNG und ANMERKUNG
überschrieben sind.
Diese Überschriften machen auf Folgendes aufmerksam:
✽ ✽
ANMERKUNG
'Anmerkung' bedeutet, dass interessante oder hilfreiche Informationen gegeben werden.
WARNHINWEISE ZUR SICHERHEIT UND ZU FAHRZEUGSCHÄDEN
VORSICHT
Dies deutet auf eine Situation hin, die bei Ihnen oder bei anderen Personen zu einem
Schaden, zu schweren Verletzungen oder zum Tod führen kann, wenn der Vorsichtshinweis
nicht beachtet wird. Folgen Sie den Ratschlägen, die mit dem Vorsichtshinweis gegeben
werden. Soweit Ihnen empfohlen wird, sich an eine HYUNDAI Vertragswerkstatt bzw. einen
HYUNDAI Vertragswerkstatt zu wenden, können Sie sich auch an jede andere geeignete
und fachkundige Werkstatt wenden.
ACHTUNG
Dies deutet auf eine Situation hin, die zu einer Beschädigung Ihres Fahrzeugs oder seiner
Ausstattung führen kann, wenn der Hinweis 'Achtung' nicht beachtet wird. Folgen Sie denRatschlägen, die mit dem Hinweis 'Achtung' gegeben werden. Soweit Ihnen empfohlen wird,sich an eine HYUNDAI Vertragswerkstatt bzw. einen HYUNDAI Vertragswerkstatt zu wenden,können Sie sich auch an jede andere geeignete und fachkundige Werkstatt wenden.
Page 4 of 798

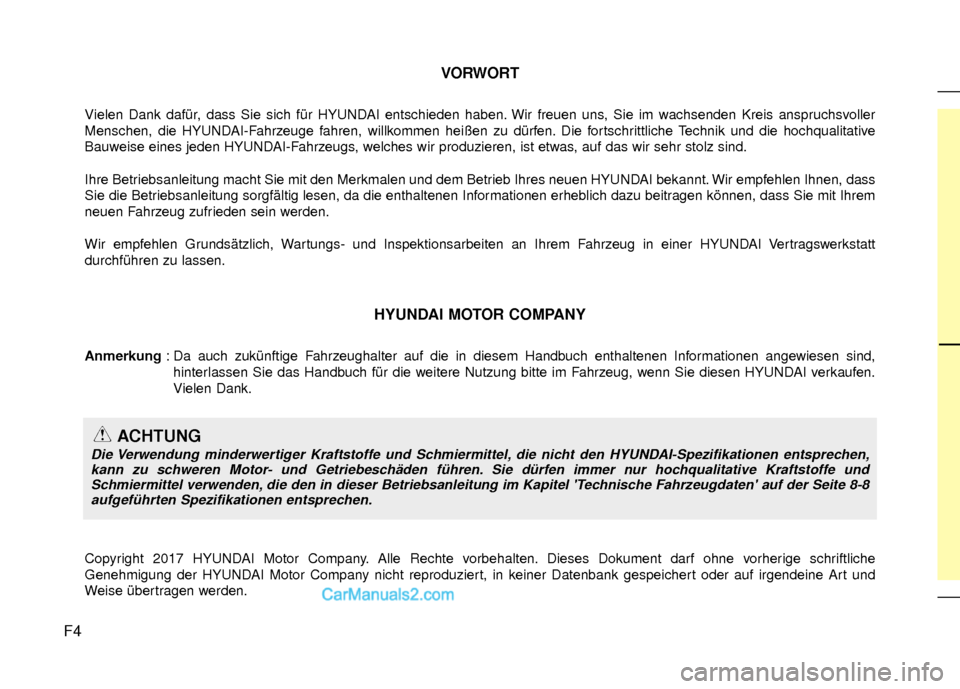

F4VORWORT
Vielen Dank dafür, dass Sie sich für HYUNDAI entschieden haben. Wir freuen uns, Sie im wachsenden Kreis anspruchsvoller
Menschen, die HYUNDAI-Fahrzeuge fahren, willkommen heißen zu dürfen. Die fortschrittliche Technik und die hochqualitative
Bauweise eines jeden HYUNDAI-Fahrzeugs, welches wir produzieren, ist etwas, auf das wir sehr stolz sind.
Ihre Betriebsanleitung macht Sie mit den Merkmalen und dem Betrieb Ihres neuen HYUNDAI bekannt. Wir empfehlen Ihnen, dass
Sie die Betriebsanleitung sorgfältig lesen, da die enthaltenen Informationen erheblich dazu beitragen können, dass Sie mit Ihre
m
neuen Fahrzeug zufrieden sein werden.
Wir empfehlen Grundsätzlich, Wartungs- und Inspektionsarbeiten an Ihrem Fahrzeug in einer HYUNDAI Vertragswerkstatt
durchführen zu lassen.
HYUNDAI MOTOR COMPANY
Anmerkung : Da auch zukünftige Fahrzeughalter auf die in diesem Handbuch enthaltenen Informationen angewiesen sind,
hinterlassen Sie das Handbuch für die weitere Nutzung bitte im Fahrzeug, wenn Sie diesen HYUNDAI verkaufen.
Vielen Dank.
Copyright 2017 HYUNDAI Motor Company. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche
Genehmigung der HYUNDAI Motor Company nicht reproduziert, in keiner Datenbank gespeichert oder auf irgendeine Art und
Weise übertragen werden.
ACHTUNG
Die Verwendung minderwertiger Kraftstoffe und Schmiermittel, die nicht den HYUNDAI-Spezifikationen entsprechen, kann zu schweren Motor- und Getriebeschäden führen. Sie dürfen immer nur hochqualitative Kraftstoffe undSchmiermittel verwenden, die den in dieser Betriebsanleitung im Kapitel 'Technische Fahrzeugdaten' auf der Seite 8-8aufgeführten Spezifikationen entsprechen.
Page 5 of 798

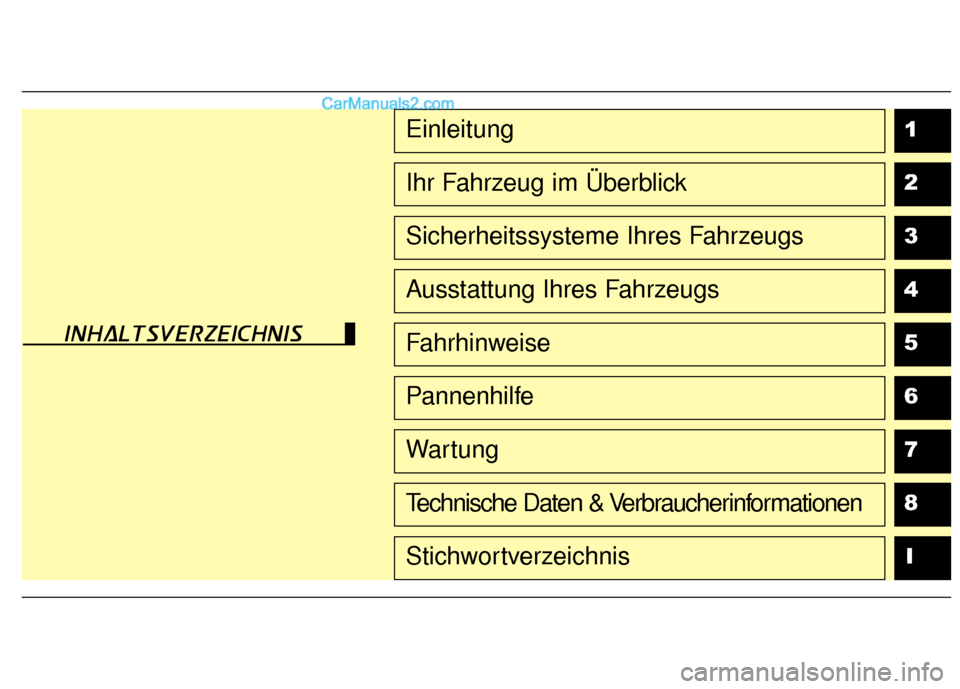

1
2
3
4
5
6
7
8I
Einleitung
Ihr Fahrzeug im Überblick
Sicherheitssysteme Ihres Fahrzeugs
Ausstattung Ihres Fahrzeugs
Fahrhinweise
Pannenhilfe
Wartung
Technische Daten & Verbraucherinformationen
Stichwortverzeichnis
INHALTSVERZEICHNIS
Page 6 of 798

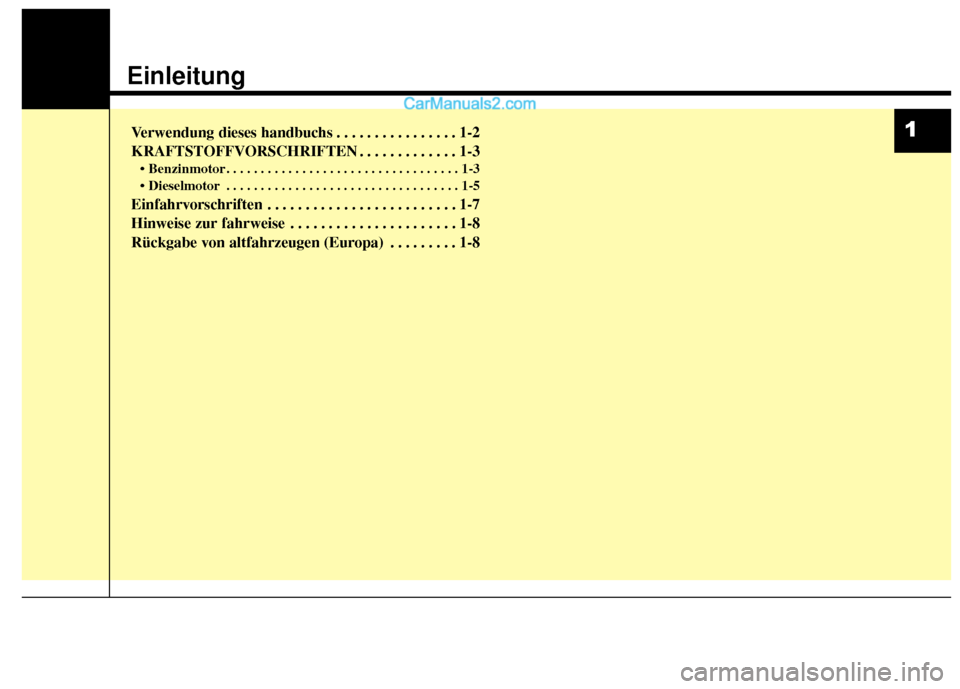

Einleitung
Verwendung dieses handbuchs . . . . . . . . . . . . . . . . 1-2
KRAFTSTOFFVORSCHRIFTEN . . . . . . . . . . . . . 1-3
• Benzinmotor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Einfahrvorschriften . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Hinweise zur fahrweise . . . . . . . . . . . . . . . . . . . . . . 1-8
Rückgabe von altfahrzeugen (Europa) . . . . . . . . . 1-8
1
Page 7 of 798

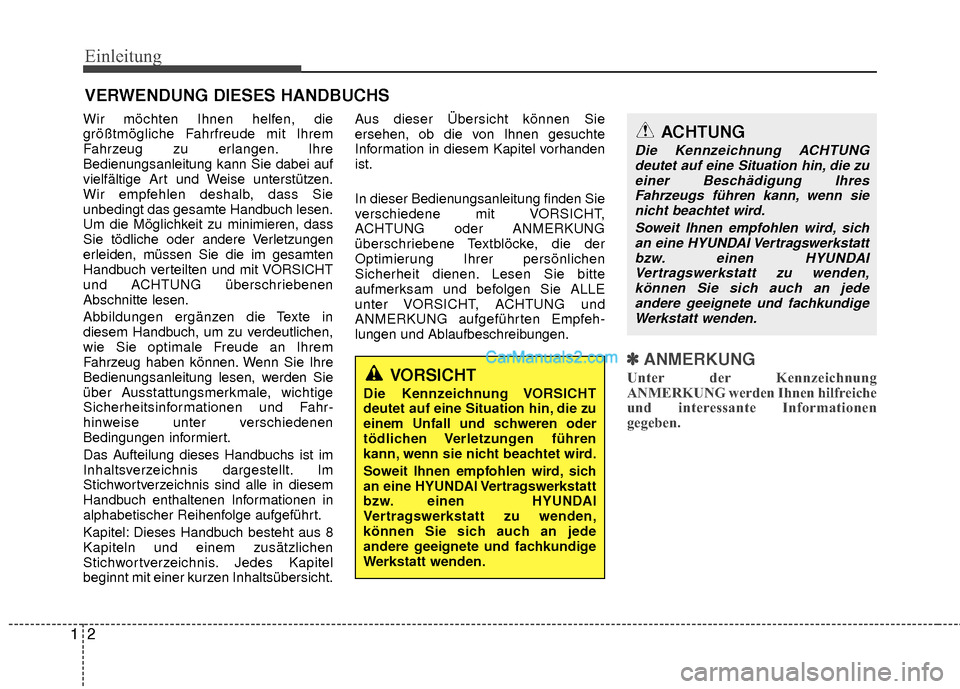

Einleitung
21
Wir möchten Ihnen helfen, die
größtmögliche Fahrfreude mit Ihrem
Fahrzeug zu erlangen. Ihre
Bedienungsanleitung kann Sie dabei auf
vielfältige Art und Weise unterstützen.
Wir empfehlen deshalb, dass Sie
unbedingt das gesamte Handbuch lesen.
Um die Möglichkeit zu minimieren, dass
Sie tödliche oder andere Verletzungen
erleiden, müssen Sie die im gesamten
Handbuch verteilten und mit VORSICHT
und ACHTUNG überschriebenen
Abschnitte lesen.
Abbildungen ergänzen die Texte in
diesem Handbuch, um zu verdeutlichen,
wie Sie optimale Freude an Ihrem
Fahrzeug haben können. Wenn Sie Ihre
Bedienungsanleitung lesen, werden Sie
über Ausstattungsmerkmale, wichtige
Sicherheitsinformationen und Fahr-
hinweise unter verschiedenen
Bedingungen informiert.
Das Aufteilung dieses Handbuchs ist im
Inhaltsverzeichnis dargestellt. Im
Stichwortverzeichnis sind alle in diesem
Handbuch enthaltenen Informationen in
alphabetischer Reihenfolge aufgeführt.
Kapitel: Dieses Handbuch besteht aus 8
Kapiteln und einem zusätzlichen
Stichwortverzeichnis. Jedes Kapitel
beginnt mit einer kurzen Inhaltsübersicht.Aus dieser Übersicht können Sie
ersehen, ob die von Ihnen gesuchte
Information in diesem Kapitel vorhanden
ist.
In dieser Bedienungsanleitung finden Sie
verschiedene mit VORSICHT,
ACHTUNG oder ANMERKUNG
überschriebene Textblöcke, die der
Optimierung Ihrer persönlichen
Sicherheit dienen. Lesen Sie bitte
aufmerksam und befolgen Sie ALLE
unter VORSICHT, ACHTUNG und
ANMERKUNG aufgeführten Empfeh-
lungen und Ablaufbeschreibungen.
✽ ✽
ANMERKUNG
Unter der Kennzeichnung
ANMERKUNG werden Ihnen hilfreiche
und interessante Informationen
gegeben.
VERWENDUNG DIESES HANDBUCHS
VORSICHT
Die Kennzeichnung VORSICHT
deutet auf eine Situation hin, die zu
einem Unfall und schweren oder
tödlichen Verletzungen führen
kann, wenn sie nicht beachtet wird.
Soweit Ihnen empfohlen wird, sich
an eine HYUNDAI Vertragswerkstatt
bzw. einen HYUNDAI
Vertragswerkstatt zu wenden,
können Sie sich auch an jede
andere geeignete und fachkundige
Werkstatt wenden.
ACHTUNG
Die Kennzeichnung ACHTUNG
deutet auf eine Situation hin, die zueiner Beschädigung Ihres Fahrzeugs führen kann, wenn sienicht beachtet wird.
Soweit Ihnen empfohlen wird, sichan eine HYUNDAI Vertragswerkstatt bzw. einen HYUNDAIVertragswerkstatt zu wenden, können Sie sich auch an jedeandere geeignete und fachkundige Werkstatt wenden.
Page 8 of 798

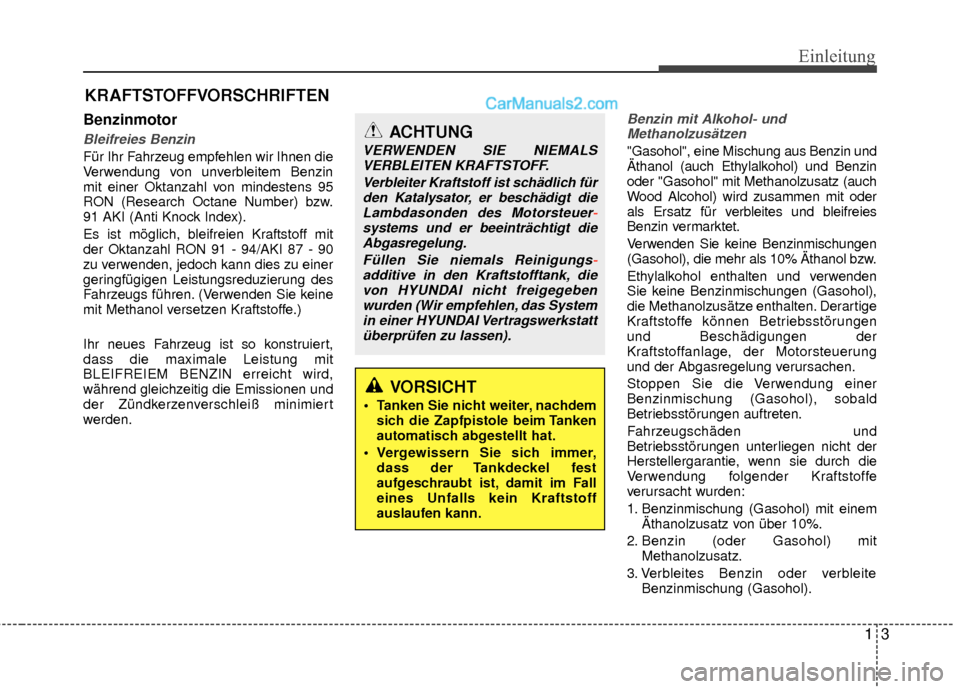

13
Einleitung
Benzinmotor
Bleifreies Benzin
Für Ihr Fahrzeug empfehlen wir Ihnen die
Verwendung von unverbleitem Benzin
mit einer Oktanzahl von mindestens 95
RON (Research Octane Number) bzw.
91 AKI (Anti Knock Index).
Es ist möglich, bleifreien Kraftstoff mit
der Oktanzahl RON 91 - 94/AKI 87 - 90
zu verwenden, jedoch kann dies zu einer
geringfügigen Leistungsreduzierung des
Fahrzeugs führen. (Verwenden Sie keine
mit Methanol versetzen Kraftstoffe.)
Ihr neues Fahrzeug ist so konstruiert,
dass die maximale Leistung mit
BLEIFREIEM BENZIN erreicht wird,
während gleichzeitig die Emissionen und
der Zündkerzenverschleiß minimiert
werden.
Benzin mit Alkohol- undMethanolzusätzen
"Gasohol", eine Mischung aus Benzin und
Äthanol (auch Ethylalkohol) und Benzin
oder "Gasohol" mit Methanolzusatz (auch
Wood Alcohol) wird zusammen mit oder
als Ersatz für verbleites und bleifreies
Benzin vermarktet.
Verwenden Sie keine Benzinmischungen
(Gasohol), die mehr als 10% Äthanol bzw.
Ethylalkohol enthalten und verwenden
Sie keine Benzinmischungen (Gasohol),
die Methanolzusätze enthalten. Derartige
Kraftstoffe können Betriebsstörungen
und Beschädigungen der
Kraftstoffanlage, der Motorsteuerung
und der Abgasregelung verursachen.
Stoppen Sie die Verwendung einer
Benzinmischung (Gasohol), sobald
Betriebsstörungen auftreten.
Fahrzeugschäden und
Betriebsstörungen unterliegen nicht der
Herstellergarantie, wenn sie durch die
Verwendung folgender Kraftstoffe
verursacht wurden:
1. Benzinmischung (Gasohol) mit einem Äthanolzusatz von über 10%.
2. Benzin (oder Gasohol) mit Methanolzusatz.
3. Verbleites Benzin oder verbleite Benzinmischung (Gasohol).
KRAFTSTOFFVORSCHRIFTEN
VORSICHT
Tanken Sie nicht weiter, nachdemsich die Zapfpistole beim Tanken
automatisch abgestellt hat.
Vergewissern Sie sich immer, dass der Tankdeckel fest
aufgeschraubt ist, damit im Fall
eines Unfalls kein Kraftstoff
auslaufen kann.
ACHTUNG
VERWENDEN SIE NIEMALSVERBLEITEN KRAFTSTOFF.
Verbleiter Kraftstoff ist schädlich fürden Katalysator, er beschädigt dieLambdasonden des Motorsteuer -
systems und er beeinträchtigt die Abgasreg
elung.
Füllen Sie niemals Reinigungs- additive in den Kraftstofftank, diev
on HYUNDAI nicht freigegeben
wurden (Wir empfehlen, das System in einer HYUNDAI Vertragswerkstattüberprüfen zu lassen).
Page 9 of 798

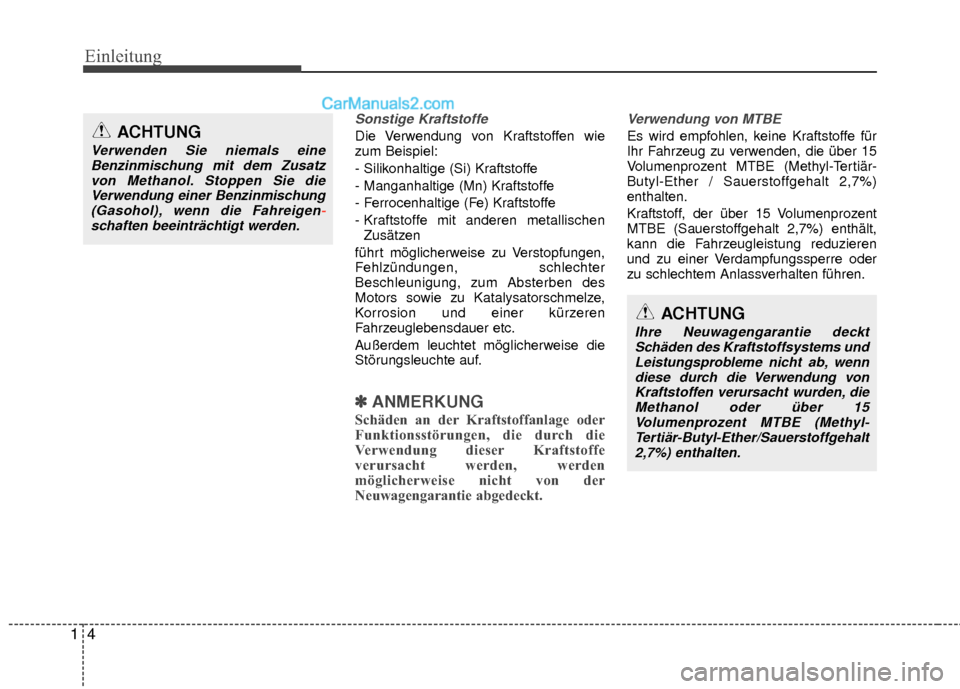

Einleitung
41
Sonstige Kraftstoffe
Die Verwendung von Kraftstoffen wie
zum Beispiel:
- Silikonhaltige (Si) Kraftstoffe
- Manganhaltige (Mn) Kraftstoffe
- Ferrocenhaltige (Fe) Kraftstoffe
- Kraftstoffe mit anderen metallischenZusätzen
führt möglicherweise zu Verstopfungen,
Fehlzündungen, schlechter
Beschleunigung, zum Absterben des
Motors sowie zu Katalysatorschmelze,
Korrosion und einer kürzeren
Fahrzeuglebensdauer etc.
Außerdem leuchtet möglicherweise die
Störungsleuchte auf.
✽ ✽ ANMERKUNG
Schäden an der Kraftstoffanlage oder
Funktionsstörungen, die durch die
Verwendung dieser Kraftstoffe
verursacht werden, werden
möglicherweise nicht von der
Neuwagengarantie abgedeckt.
Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-
Butyl-Ether / Sauerstoffgehalt 2,7%)
enthalten.
Kraftstoff, der über 15 Volumenprozent
MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen.ACHTUNG
Verwenden Sie niemals eine
Benzinmischung mit dem Zusatzvon Methanol. Stoppen Sie dieVerwendung einer Benzinmischung(Gasohol), wenn die Fahreigen -
schaften beeinträchtigt werden.
ACHTUNG
Ihre Neuwagengarantie deckt Schäden des Kraftstoffsystems und Leistungsprobleme nicht ab, wenndiese durch die Verwendung von Kraftstoffen verursacht wurden, dieMethanol oder über 15Volumenprozent MTBE (Methyl-Tertiär-Butyl-Ether/Sauerstoffgehalt 2,7%) enthalten.
Page 10 of 798

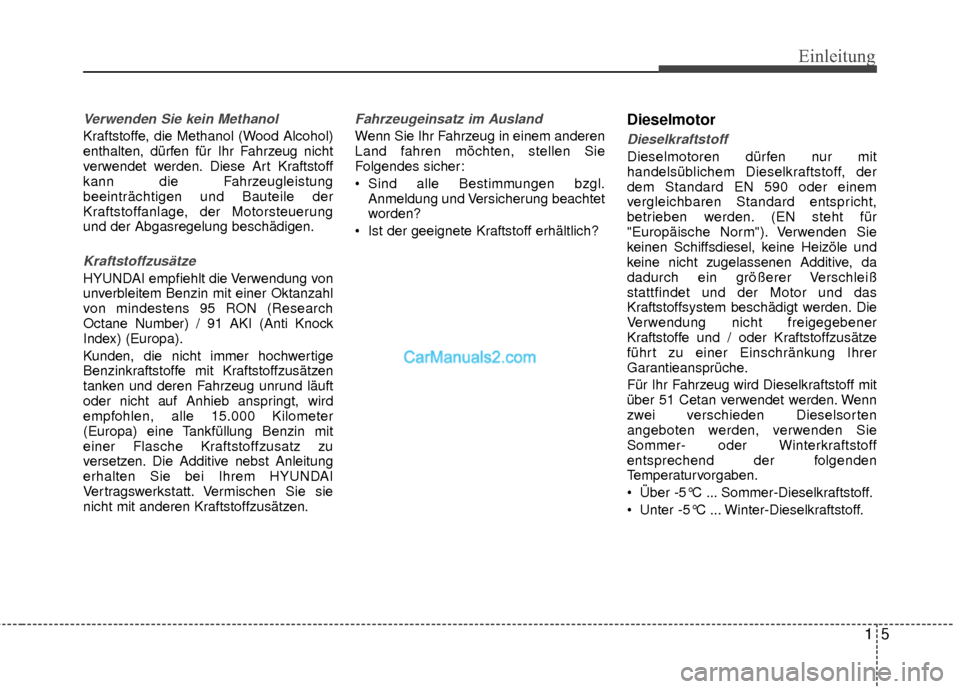

15
Einleitung
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Art Kraftstoff
kann die Fahrzeugleistung
beeinträchtigen und Bauteile der
Kraftstoffanlage, der Motorsteuerung
und der Abgasregelung beschädigen.
Kraftstoffzusätze
HYUNDAI empfiehlt die Verwendung von
unverbleitem Benzin mit einer Oktanzahl
von mindestens 95 RON (Research
Octane Number) / 91 AKI (Anti Knock
Index) (Europa).
Kunden, die nicht immer hochwertige
Benzinkraftstoffe mit Kraftstoffzusätzen
tanken und deren Fahrzeug unrund läuft
oder nicht auf Anhieb anspringt, wird
empfohlen, alle 15.000 Kilometer
(Europa) eine Tankfüllung Benzin mit
einer Flasche Kraftstoffzusatz zu
versetzen. Die Additive nebst Anleitung
erhalten Sie bei Ihrem HYUNDAI
Vertragswerkstatt. Vermischen Sie sie
nicht mit anderen Kraftstoffzusätzen.
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
Sind alle Bestimmungen bzgl.Anmeldung und Versicherung beachtet
worden?
Ist der geeignete Kraftstoff erhältlich?
Dieselmotor
Dieselkraftstoff
Dieselmotoren dürfen nur mit
handelsüblichem Dieselkraftstoff, der
dem Standard EN 590 oder einem
vergleichbaren Standard entspricht,
betrieben werden. (EN steht für
"Europäische Norm"). Verwenden Sie
keinen Schiffsdiesel, keine Heizöle und
keine nicht zugelassenen Additive, da
dadurch ein größerer Verschleiß
stattfindet und der Motor und das
Kraftstoffsystem beschädigt werden. Die
Verwendung nicht freigegebener
Kraftstoffe und / oder Kraftstoffzusätze
führt zu einer Einschränkung Ihrer
Garantieansprüche.
Für Ihr Fahrzeug wird Dieselkraftstoff mit
über 51 Cetan verwendet werden. Wenn
zwei verschieden Dieselsorten
angeboten werden, verwenden Sie
Sommer- oder Winterkraftstoff
entsprechend der folgenden
Temperaturvorgaben.
Über -5°C ... Sommer-Dieselkraftstoff.
Unter -5°C ... Winter-Dieselkraftstoff.
