Einleitung
61

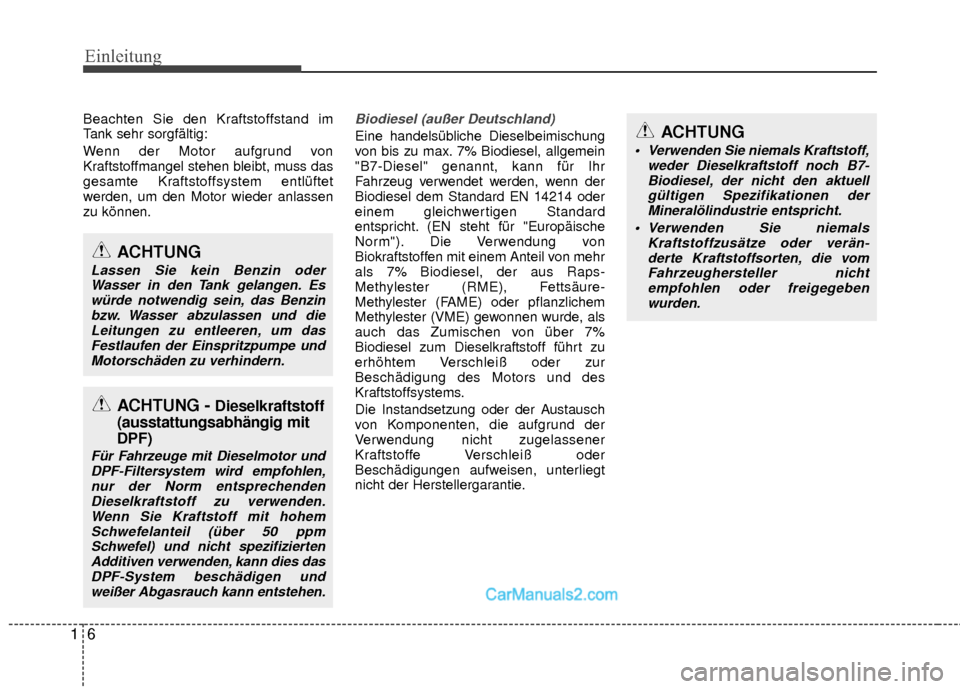

Beachten Sie den Kraftstoffstand im
Tank sehr sorgfältig:
Wenn der Motor aufgrund von
Kraftstoffmangel stehen bleibt, muss das
gesamte Kraftstoffsystem entlüftet
werden, um den Motor wieder anlassen
zu können.Biodiesel (außer Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemein
"B7-Diesel" genannt, kann für Ihr
Fahrzeug verwendet werden, wenn der
Biodiesel dem Standard EN 14214 oder
einem gleichwertigen Standard
entspricht. (EN steht für "Europäische
Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehr
als 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurde, als
auch das Zumischen von über 7%
Biodiesel zum Dieselkraftstoff führt zu
erhöhtem Verschleiß oder zur
Beschädigung des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.ACHTUNG
Verwenden Sie niemals Kraftstoff,weder Dieselkraftstoff noch B7-Biodiesel, der nicht den aktuell gültigen Spezifikationen derMineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder verän-derte Kraftstoffsorten, die vomFahrzeughersteller nicht empfohlen oder freigegebenwurden.
ACHTUNG
Lassen Sie kein Benzin oder Wasser in den Tank gelangen. Eswürde notwendig sein, das Benzinbzw. Wasser abzulassen und die Leitungen zu entleeren, um dasFestlaufen der Einspritzpumpe undMotorschäden zu verhindern.
ACHTUNG - Dieselkraftstoff
(ausstattungsabhängig mit
DPF)
Für Fahrzeuge mit Dieselmotor und
DPF-Filtersystem wird empfohlen,nur der Norm entsprechendenDieselkraftstoff zu verwenden.Wenn Sie Kraftstoff mit hohemSchwefelanteil (über 50 ppmSchwefel) und nicht spezifizierten Additiven verwenden, kann dies dasDPF-System beschädigen undweißer Abgasrauch kann entstehen.

17
Einleitung

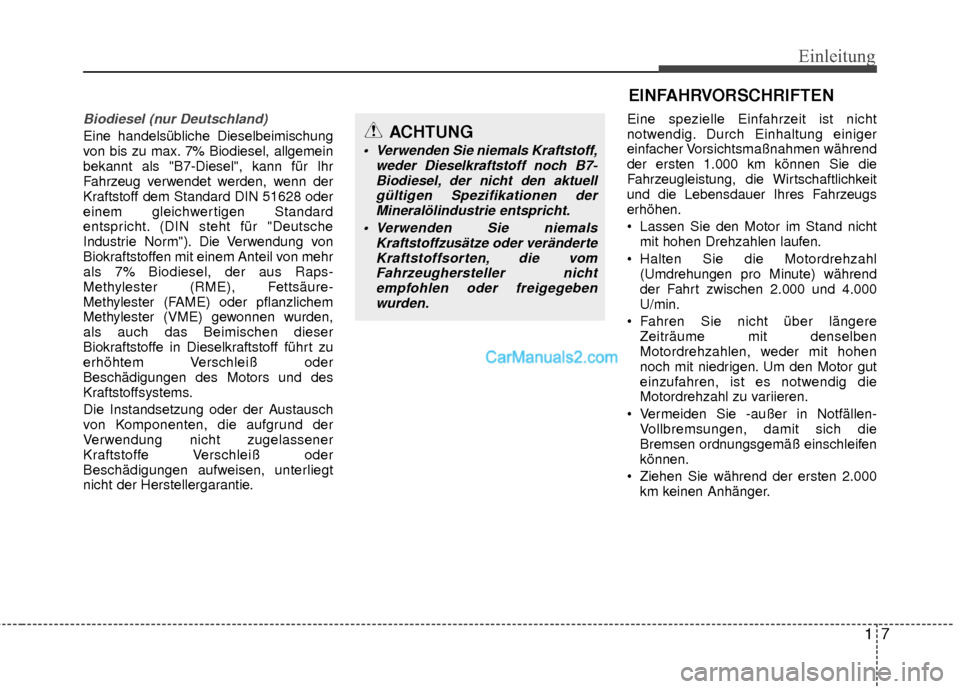

Biodiesel (nur Deutschland)
Eine handelsübliche Dieselbeimischung
von bis zu max. 7% Biodiesel, allgemein
bekannt als "B7-Diesel", kann für Ihr
Fahrzeug verwendet werden, wenn der
Kraftstoff dem Standard DIN 51628 oder
einem gleichwertigen Standard
entspricht. (DIN steht für "Deutsche
Industrie Norm"). Die Verwendung von
Biokraftstoffen mit einem Anteil von mehr
als 7% Biodiesel, der aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurden,
als auch das Beimischen dieser
Biokraftstoffe in Dieselkraftstoff führt zu
erhöhtem Verschleiß oder
Beschädigungen des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.Eine spezielle Einfahrzeit ist nicht
notwendig. Durch Einhaltung einiger
einfacher Vorsichtsmaßnahmen während
der ersten 1.000 km können Sie die
Fahrzeugleistung, die Wirtschaftlichkeit
und die Lebensdauer Ihres Fahrzeugs
erhöhen.
Lassen Sie den Motor im Stand nicht
mit hohen Drehzahlen laufen.
Halten Sie die Motordrehzahl (Umdrehungen pro Minute) während
der Fahrt zwischen 2.000 und 4.000
U/min.
Fahren Sie nicht über längere Zeiträume mit denselben
Motordrehzahlen, weder mit hohen
noch mit niedrigen. Um den Motor gut
einzufahren, ist es notwendig die
Motordrehzahl zu variieren.
Vermeiden Sie -außer in Notfällen- Vollbremsungen, damit sich die
Bremsen ordnungsgemäß einschleifen
können.
Ziehen Sie während der ersten 2.000 km keinen Anhänger.
EINFAHRVORSCHRIFTEN
ACHTUNG
Verwenden Sie niemals Kraftstoff, weder Dieselkraftstoff noch B7-Biodiesel, der nicht den aktuellgültigen Spezifikationen derMineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder veränderteKraftstoffsorten, die vomFahrzeughersteller nichtempfohlen oder freigegebenwurden.

Einleitung
81

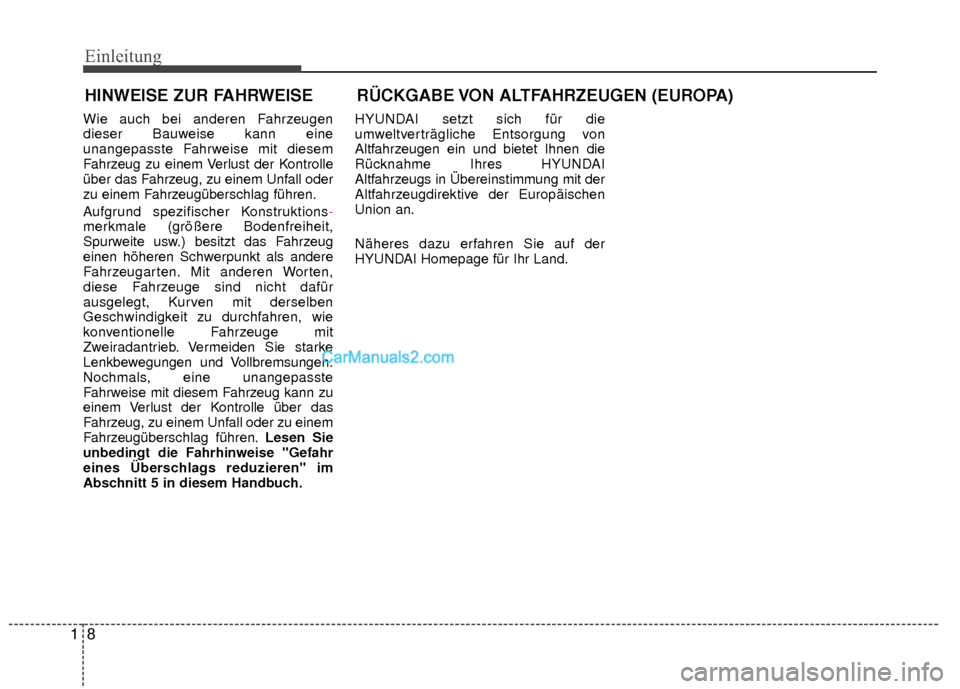

Wie auch bei anderen Fahrzeugen
dieser Bauweise kann eine
unangepasste Fahrweise mit diesem
Fahrzeug zu einem Verlust der Kontrolle
über das Fahrzeug, zu einem Unfall oder
zu einem Fahrzeugüberschlag führen.
Aufgrund spezifischer Konstruktions-
merkmale (größere Bodenfreiheit,
Spurweite usw.) besitzt das Fahrzeug
einen höheren Schwerpunkt als andere
Fahrzeugarten. Mit anderen Worten,
diese Fahrzeuge sind nicht dafür
ausgelegt, Kurven mit derselben
Geschwindigkeit zu durchfahren, wie
konventionelle Fahrzeuge mit
Zweiradantrieb. Vermeiden Sie starke
Lenkbewegungen und Vollbremsungen.
Nochmals, eine unangepasste
Fahrweise mit diesem Fahrzeug kann zu
einem Verlust der Kontrolle über das
Fahrzeug, zu einem Unfall oder zu einem
Fahrzeugüberschlag führen. Lesen Sie
unbedingt die Fahrhinweise "Gefahr
eines Überschlags reduzieren" im
Abschnitt 5 in diesem Handbuch. HYUNDAI setzt sich für die
umweltverträgliche Entsorgung von
Altfahrzeugen ein und bietet Ihnen die
Rücknahme Ihres HYUNDAI
Altfahrzeugs in Übereinstimmung mit der
Altfahrzeugdirektive der Europäischen
Union an.
Näheres dazu erfahren Sie auf der
HYUNDAI Homepage für Ihr Land.
RÜCKGABE VON ALTFAHRZEUGEN (EUROPA)
HINWEISE ZUR FAHRWEISE

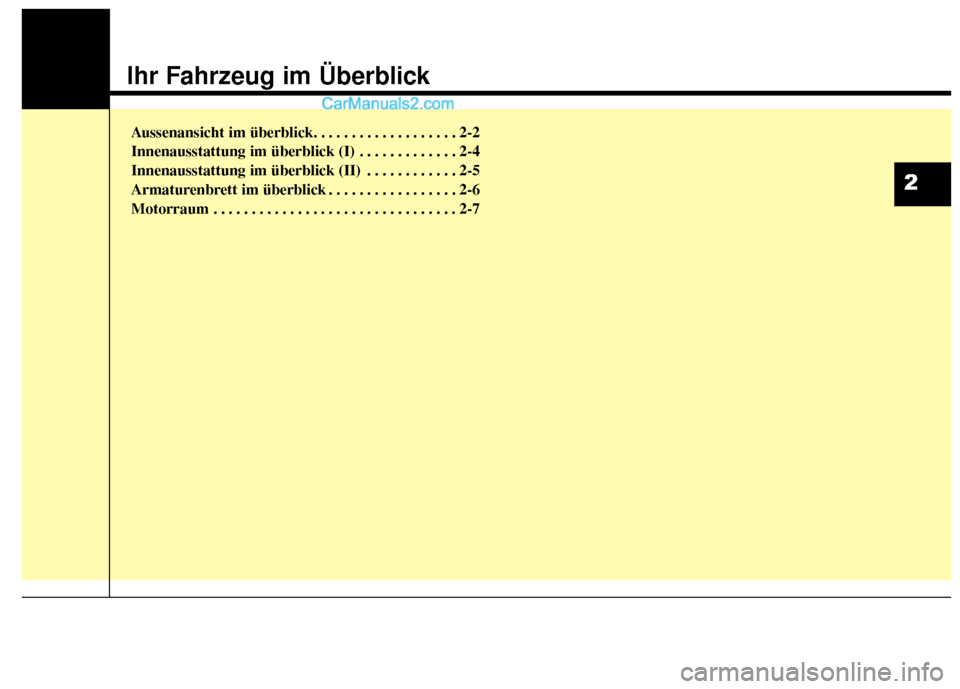

Ihr Fahrzeug im Überblick
Aussenansicht im überblick. . . . . . . . . . . . . . . . . . . 2-2
Innenausstattung im überblick (I) . . . . . . . . . . . . . 2-4
Innenausstattung im überblick (II) . . . . . . . . . . . . 2-5
Armaturenbrett im überblick . . . . . . . . . . . . . . . . . 2-6
Motorraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
2

Ihr Fahrzeug im Überblick
22

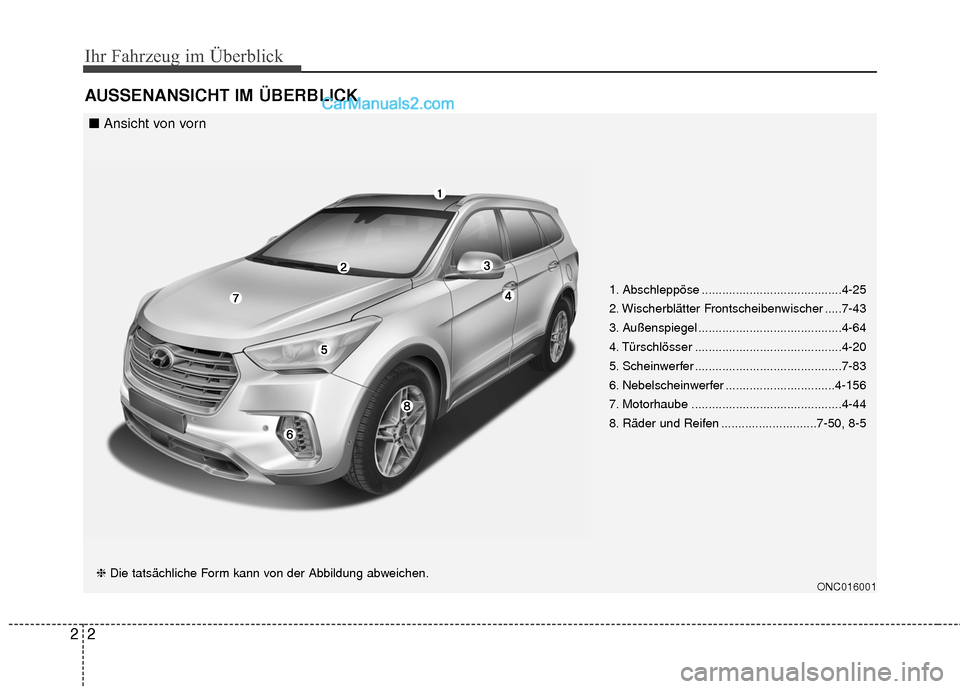

AUSSENANSICHT IM ÜBERBLICK
ONC016001
1. Abschleppöse .........................................4-25
2. Wischerblätter Frontscheibenwischer .....7-43
3. Außenspiegel ..........................................4-64
4. Türschlösser ...........................................4-20
5. Scheinwerfer ...........................................7-83
6. Nebelscheinwerfer ................................4-156
7. Motorhaube ............................................4-44
8. Räder und Reifen ............................7-50, 8-5
❈ Die tatsächliche Form kann von der Abbildung abweichen.
■Ansicht von vorn

23
Ihr Fahrzeug im Überblick
ONC017002
1. Antenne ................................................4-219
2. Scheibenheizung ..................................4-170
3. Parkassistent .............................4-117, 4-121
4. Tankklappe..............................................4-46
5. Abschleppöse .........................................6-30
6. Kombirückleuchte ...................................7-93
7. Wischerblatt Heckscheibenwischer ........7-45
8. Dritte Bremsleuchte ................................7-96
9. Rückfahrkamera ...................................4-126
❈ Die tatsächliche Form kann von der Abbildung abweichen.
■Ansicht von hinten

Ihr Fahrzeug im Überblick
42
INNENAUSSTATTUNG IM ÜBERBLICK (I)
ONC016003
1. Memory-Taste Fahrersitz ..................3-10
2. Tür-Innengriff ....................................4-20
3.
Taste - Außenspiegel an-/abklappen..4-67
4. Schalter - Außenspiegel verstellen....4-65
5. Schalter - elektr. Fensterheber sperren ..............................................4-42
6. Schalter - Türen zentral verriegeln ....4-21
7. Schalter - elektrische Fensterheber ..4-39
8. Öffner Tankklappe ............................4-46
9. Regler Armaturenbrettbeleuchtung ..4-70
10. Taste - Fahrmodus/ ECO-aktivsystem..................5-34, 5-117
11. Taste - DBC ....................................5-59
12. Taste - ESC OFF ............................5-52
13. Taste - Warnsystem ON/OFF ..........5-99
14. Taste - LDWS ................................5-107
15. Taste Lenkradheizung ....................4-58
16. EIN/AUS - Taste start-stopp-Automatik (ISG) ..............................................5-111
17. Schalter 4WD Lock..........................5-26
18. Lenkrad............................................4-57
19. Hebel Lenksäulenverstellung ..........4-58
20. Sicherungskasten Innenraum ........ 7-69
21. Griff - Motorhaube entriegeln ..........4-44
22. Sitz ....................................................3-2
❈ Die tatsächliche Form kann von der Abbildung abweichen.

25
Ihr Fahrzeug im Überblick

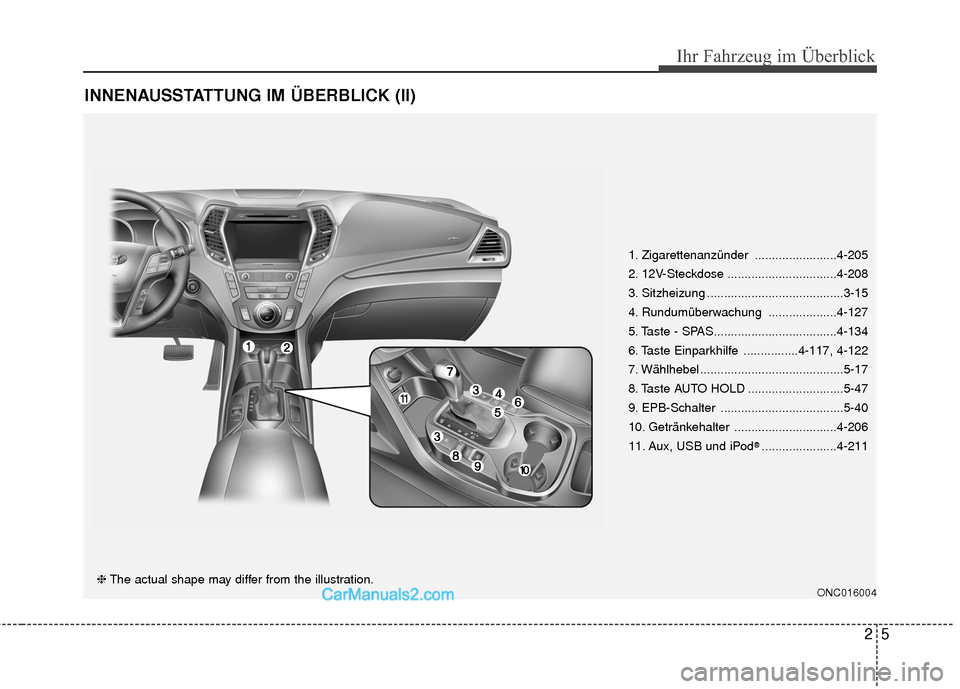

INNENAUSSTATTUNG IM ÜBERBLICK (II)
ONC016004
1. Zigarettenanzünder ........................4-205
2. 12V-Steckdose ................................4-208
3. Sitzheizung ........................................3-15
4. Rundumüberwachung ....................4-127
5. Taste - SPAS....................................4-134
6. Taste Einparkhilfe ................4-117, 4-122
7. Wählhebel ..........................................5-17
8. Taste AUTO HOLD ............................5-47
9. EPB-Schalter ....................................5-40
10. Getränkehalter ..............................4-206
11. Aux, USB und iPod
®......................4-211
❈ The actual shape may differ from the illustration.

Ihr Fahrzeug im Überblick
62
ARMATURENBRETT IM ÜBERBLICK
ODM014004
1.Hebel Beleuchtungssteuerung ........4-148
2. Tasten Audiofernbedienung ............4-220
3.
Taste Bluetooth-Freisprechfunktion..4-330
4. Tempomat-Taste ................................5-74
5. Steuerungstasten LCD-Display ........4-70
6. Hupe ..................................................4-59
7. Fahrerairbag vorn ..............................3-65
8. Hebel Wisch-/Waschanlage ............4-160
9. Zündschalter oder Start/Stop-Knopf ........................5-6, 5-10
10. Audioanlage ..................................4-219
11. Warnblinker ....................................4-147
12. Klimaregelung ....................4-172, 4-183
13. Beifahrerairbag vorn ........................3-66
14. Handschuhfach..............................4-201
❈ Die tatsächliche Form kann von der Abbildung abweichen.

27
Ihr Fahrzeug im Überblick

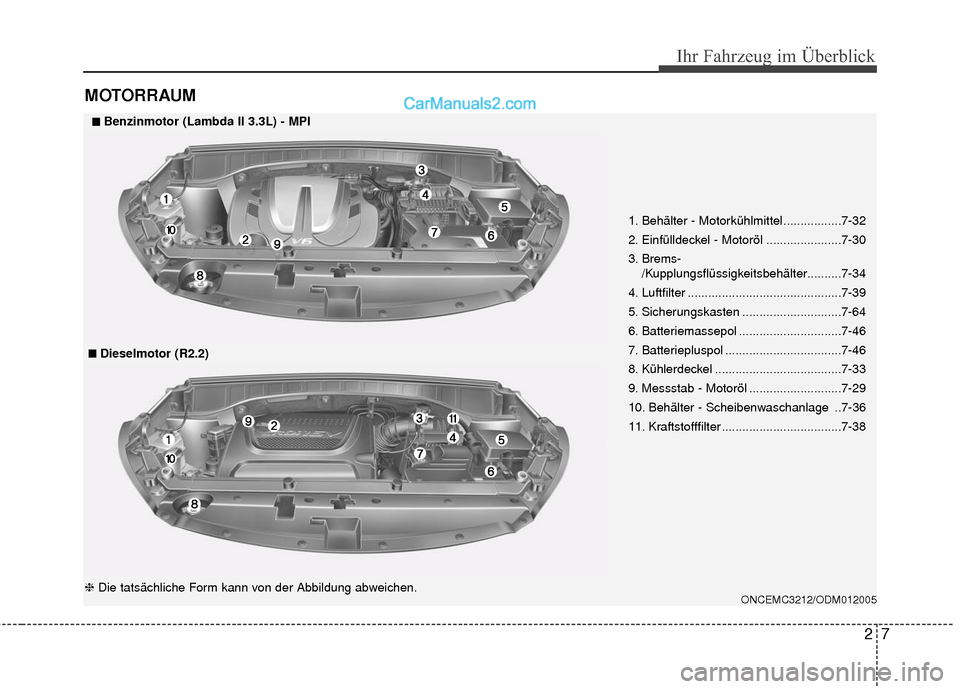

MOTORRAUM
1. Behälter - Motorkühlmittel.................7-32
2. Einfülldeckel - Motoröl ......................7-30
3. Brems-/Kupplungsflüssigkeitsbehälter..........7-34
4. Luftfilter .............................................7-39
5. Sicherungskasten .............................7-64
6. Batteriemassepol ..............................7-46
7. Batteriepluspol ..................................7-46
8. Kühlerdeckel .....................................7-33
9. Messstab - Motoröl ...........................7-29
10. Behälter - Scheibenwaschanlage ..7-36
11. Kraftstofffilter ...................................7-38
ONCEMC3212/ODM012005
■
■Dieselmotor (R2.2)
❈ Die tatsächliche Form kann von der Abbildung abweichen.
■
■Benzinmotor (Lambda II 3.3L) - MPI
