Hyundai Grand Starex 2012 그랜드 스타렉스 - 사용 설명서 (in Korean)

5

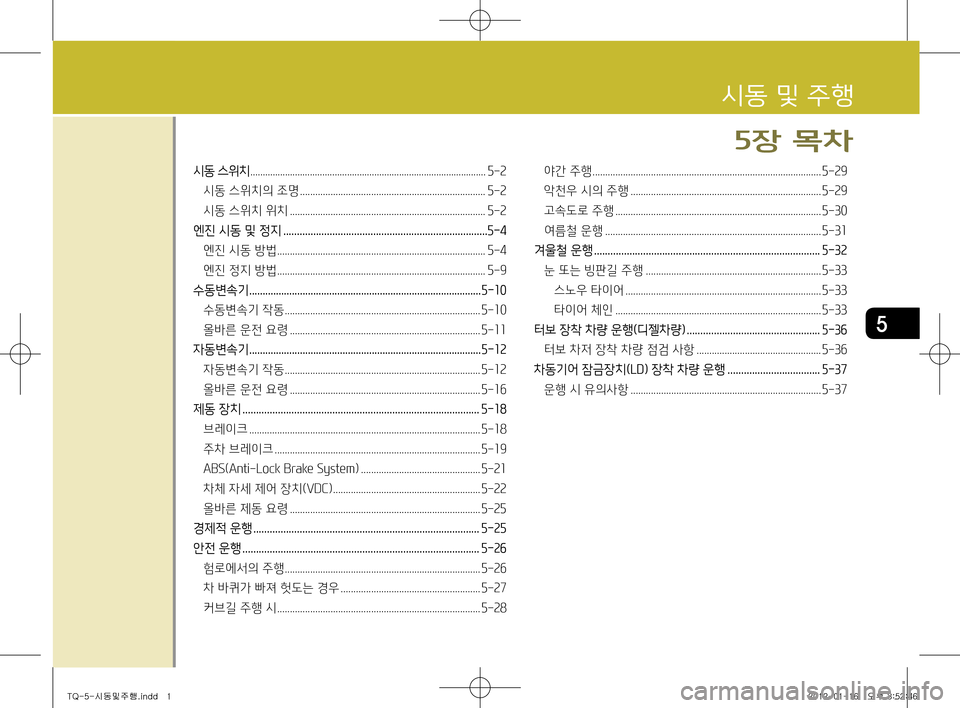

시동 스위치 ............................................................................................... 5-2
시동 스위치의 조명 ......................................................................... 5-2
시동 스위치 위치 ............................................................................. 5-2
엔진 시동 및 정지 ........................................................................... 5-4
엔진 시동 방법 .................................................................................. 5-4
엔진 정지 방법 .................................................................................. 5-9
수동변속기 ....................................................................................... 5-10
수동변속기 작동 ............................................................................. 5-10
올바른 운전 요령 ........................................................................... 5-11
자동변속기 ....................................................................................... 5-12
자동변속기 작동 ............................................................................. 5-12
올바른 운전 요령 ........................................................................... 5-16
제동 장치 ....................................................................................... 5-18
브레이크 ........................................................................................... 5-18
주차 브레이크 ................................................................................. 5-19
ABS(Anti-Lock Brake System) ...............................................5-21
차체 자세 제어 장치(VDC) .......................................................... 5-22
올바른 제동 요령 ........................................................................... 5-25
경제적 운행 ................................................................................... 5-25
안전 운행 ....................................................................................... 5-26
험로에서의 주행 ............................................................................. 5-26
차 바퀴가 빠져 헛도는 경우 ....................................................... 5-27
커브길 주행 시 ................................................................................ 5-28야간 주행
.......................................................................................... 5-29
악천우 시의 주행 ........................................................................... 5-29
고속도로 주행 ................................................................................. 5-30
여름철 운행 ..................................................................................... 5-31
겨울철 운행 ................................................................................... 5-32
눈 또는 빙판길 주행 ..................................................................... 5-33
스노우 타이어 ............................................................................. 5-33
타이어 체인 ................................................................................. 5-33
터보 장착 차량 운행(디젤차량) ................................................. 5-36
터보 차저 장착 차량 점검 사항 .................................................5-36
차동기어 잠금장치(LD) 장착 차량 운행 .................................. 5-37
운행 시 유의사항 ........................................................................... 5-37
시동 및 주행
5장 목차
TQ-5-시동및주행.indd 12012-01-16 오후 3:52:46

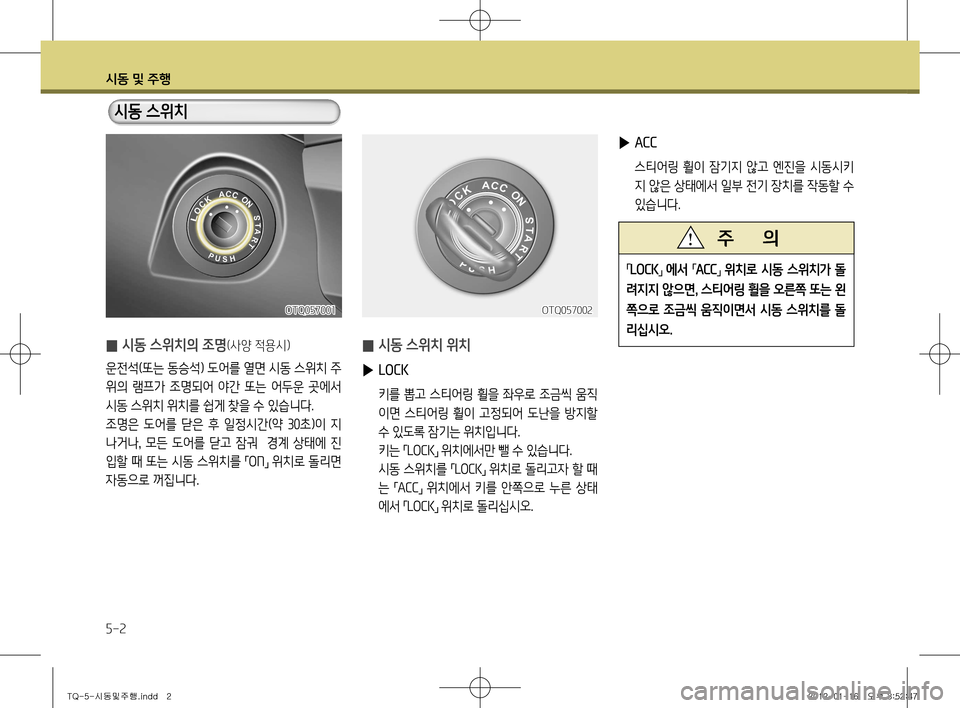

시동 및 주행
5-2

▶ ACC
스티어링 휠이 잠기지 않고 엔진을 시동시키
지 않은 상태에서 일부 전기 장치를 작동할 수
있습니다.

̰ 시동 스위치 위치

▶ LOCK
키를 뽑고 스티어링 휠을 좌우로 조금씩 움직
이면 스티어링 휠이 고정되어 도난을 방지할
수 있도록 잠기는 위치입니다.
키는 「L
OCK
」 위치에서만 뺄 수 있습니다.
시동 스위치를 「L
OCK
」 위치로 돌리고자 할 때
는 「ACC
」 위치에서 키를 안쪽으로 누른 상태
에서 「L
OCK
」 위치로 돌리십시오.

̰ 시동 스위치의 조명(사양 적용시)
운전석(또는 동승석) 도어를 열면 시동 스위치 주
위의 램프가 조명되어 야간 또는 어두운 곳에서
시동 스위치 위치를 쉽게 찾을 수 있습니다.
조명은 도어를 닫은 후 일정시간(약
30초)이 지
나거나 , 모든 도어를 닫고 잠궈 경계 상태에 진
입할 때 또는 시동 스위치를 「ON
」 위치로 돌리면
자동으로 꺼집니다.
시동 스위치
OTQ057001OTQ057002
「 LOCK
」 에서
「ACC
」 위치로 시동 스위치가 돌
려지지 않으면 , 스티어링 휠을 오른쪽 또는 왼
쪽으로 조금씩 움직이면서 시동 스위치를 돌
리십시오 .
주 의
TQ-5-시동및주행.indd 22012-01-16 오후 3:52:47

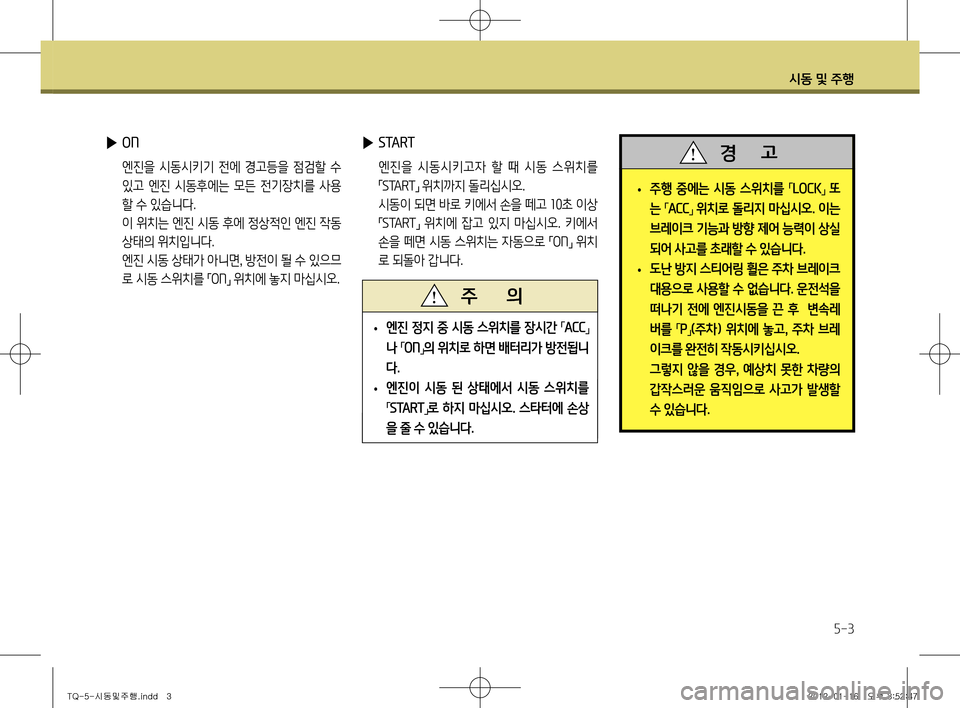

시동 및 주행
5-3

▶ START
엔진을 시동시키고자 할 때 시동 스위치를
「START
」 위치까지 돌리십시오.
시동이 되면 바로 키에서 손을 떼고 10초 이상
「 START
」 위치에 잡고 있지 마십시오. 키에서
손을 떼면 시동 스위치는 자동으로 「ON
」 위치
로 되돌아 갑니다.

• 엔진 정지 중 시동 스위치를 장시간
「ACC
」
나 「ON
」의 위치로 하면 배터리가 방전됩니
다 .

• 엔진이 시동 된 상태에서 시동 스위치를 「
START
」로 하지 마십시오
. 스타터에 손상
을 줄 수 있습니다 .
주 의

• 주행 중에는 시동 스위치를
「LOCK
」 또
는 「ACC
」 위치로 돌리지 마십시오
. 이는
브레이크 기능과 방향 제어 능력이 상실
되어 사고를 초래할 수 있습니다 .

• 도난 방지 스티어링 휠은 주차 브레이크
대용으로 사용할 수 없습니다
. 운전석을
떠나기 전에 엔진시동을 끈 후 변속레
버를 「P
」(
주차 ) 위치에 놓고 , 주차 브레
이크를 완전히 작동시키십시오 .
그렇지 않을 경우 , 예상치 못한 차량의
갑작스러운 움직임으로 사고가 발생할
수 있습니다 .
경 고
▶ ON
엔진을 시동시키기 전에 경고등을 점검할 수
있고 엔진 시동후에는 모든 전기장치를 사용
할 수 있습니다.
이 위치는 엔진 시동 후에 정상적인 엔진 작동 상태의 위치입니다.
엔진 시동 상태가 아니면 , 방전이 될 수 있으므
로 시동 스위치를 「ON
」 위치에 놓지 마십시오.
TQ-5-시동및주행.indd 32012-01-16 오후 3:52:47

시동 및 주행
5-4

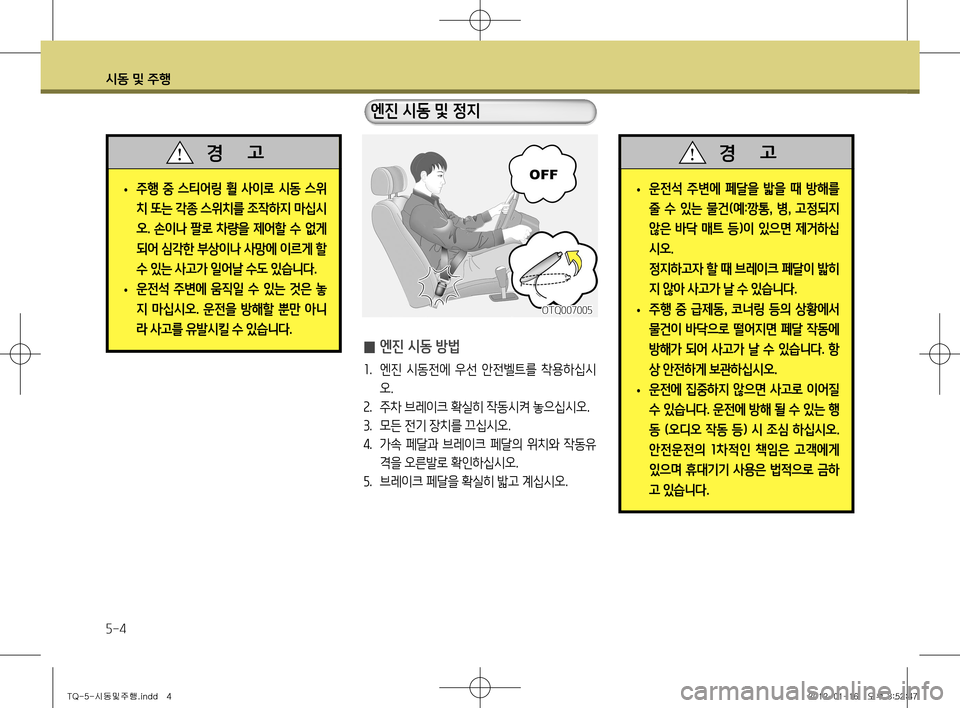

̰ 엔진 시동 방법
1
. 엔진 시동전에 우선 안전벨트를 착용하십시
오.
2 . 주차 브레이크 확실히 작동시켜 놓으십시오.
3 . 모든 전기 장치를 끄십시오.
4 . 가속 페달과 브레이크 페달의 위치와 작동유
격을 오른발로 확인하십시오.
5 . 브레이크 페달을 확실히 밟고 계십시오.
OTQ007005
엔진 시동 및 정지

• 주행 중 스티어링 휠 사이로 시동 스위
치 또는 각종 스위치를 조작하지 마십시오
. 손이나 팔로 차량을 제어할 수 없게
되어 심각한 부상이나 사망에 이르게 할
수 있는 사고가 일어날 수도 있습니다 .

• 운전석 주변에 움직일 수 있는 것은 놓
지 마십시오
. 운전을 방해할 뿐만 아니
라 사고를 유발시킬 수 있습니다 .
경 고

• 운전석 주변에 페달을 밟을 때 방해를
줄 수 있는 물건
(예 :깡통 , 병 , 고정되지
않은 바닥 매트 등 )이 있으면 제거하십
시오 .
정지하고자 할 때 브레이크 페달이 밟히 지 않아 사고가 날 수 있습니다 .

• 주행 중 급제동
, 코너링 등의 상황에서
물건이 바닥으로 떨어지면 페달 작동에
방해가 되어 사고가 날 수 있습니다 . 항
상 안전하게 보관하십시오 .

• 운전에 집중하지 않으면 사고로 이어질
수 있습니다
. 운전에 방해 될 수 있는 행
동 (오디오 작동 등 ) 시 조심 하십시오 .
안전운전의 1차적인 책임은 고객에게
있으며 휴대기기 사용은 법적으로 금하
고 있습니다 .
경 고
TQ-5-시동및주행.indd 42012-01-16 오후 3:52:47

시동 및 주행
5-5

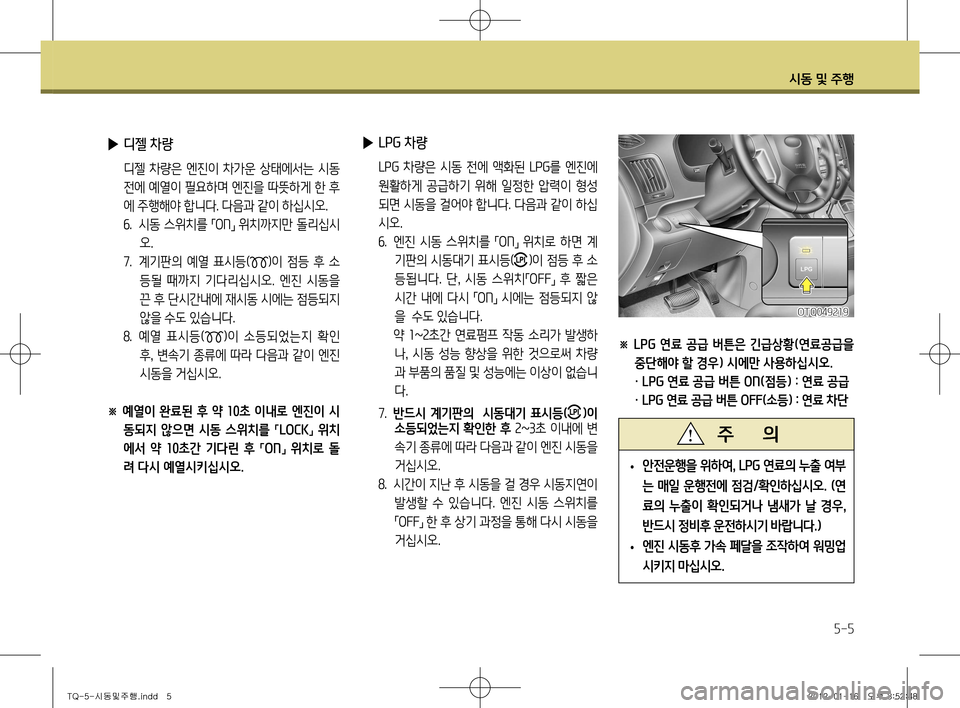

▶ 디젤 차량
디젤 차량은 엔진이 차가운 상태에서는 시동
전에 예열이 필요하며 엔진을 따뜻하게 한 후
에 주행해야 합니다. 다음과 같이 하십시오.6. 시동 스위치를
「ON
」 위치까지만 돌리십시
오.
7 . 계기판의 예열 표시등(
)이 점등 후 소
등될 때까지 기다리십시오. 엔진 시동을
끈 후 단시간내에 재시동 시에는 점등되지
않을 수도 있습니다.
8 . 예열 표시등(
)이 소등되었는지 확인
후 , 변속기 종류에 따라 다음과 같이 엔진
시동을 거십시오.
※ 예열이 완료된 후 약 10초 이내로 엔진이 시 동되지 않으면 시동 스위치를 「LOCK」 위치
에서 약 10초간 기다린 후 「ON」 위치로 돌려 다시 예열시키십시오.

▶ LPG 차량
L PG 차량은 시동 전에 액화된 L PG를 엔진에
원활하게 공급하기 위해 일정한 압력이 형성
되면 시동을 걸어야 합니다. 다음과 같이 하십
시오.6 . 엔진 시동 스위치를
「ON
」 위치로 하면 계
기판의 시동대기 표시등(
)이 점등 후 소
등됩니다. 단 , 시동 스위치
「OFF
」 후 짧은
시간 내에 다시 「ON
」 시에는 점등되지 않
을 수도 있습니다.
약 1~2초간 연료펌프 작동 소리가 발생하
나 , 시동 성능 향상을 위한 것으로써 차량
과 부품의 품질 및 성능에는 이상이 없습니
다.
7 . 반드시 계기판의 시동대기 표시등(
)이
소등되었는지 확인한 후 2~3 초 이내에 변
속기 종류에 따라 다음과 같이 엔진 시동을
거십시오.
8 . 시간이 지난 후 시동을 걸 경우 시동지연이
발생할 수 있습니다. 엔진 시동 스위치를 「OFF
」 한 후 상기 과정을 통해 다시 시동을
거십시오. ※ LPG 연료 공급 버튼은 긴급상황(연료공급을
중단해야 할 경우) 시에만 사용하십시오.
· LPG 연료 공급 버튼 ON(점등) : 연료 공급
· LPG 연료 공급 버튼 OFF(소등) : 연료 차단

• 안전운행을 위하여
, LP G 연료의 누출 여부
는 매일 운행전에 점검 /확인하십시오 . (연
료의 누출이 확인되거나 냄새가 날 경우 ,
반드시 정비후 운전하시기 바랍니다 .)

• 엔진 시동후 가속 페달을 조작하여 워밍업
시키지 마십시오
.
주 의
OTQ049219
TQ-5-시동및주행.indd 52012-01-16 오후 3:52:48

시동 및 주행
5-6
7JBB3316

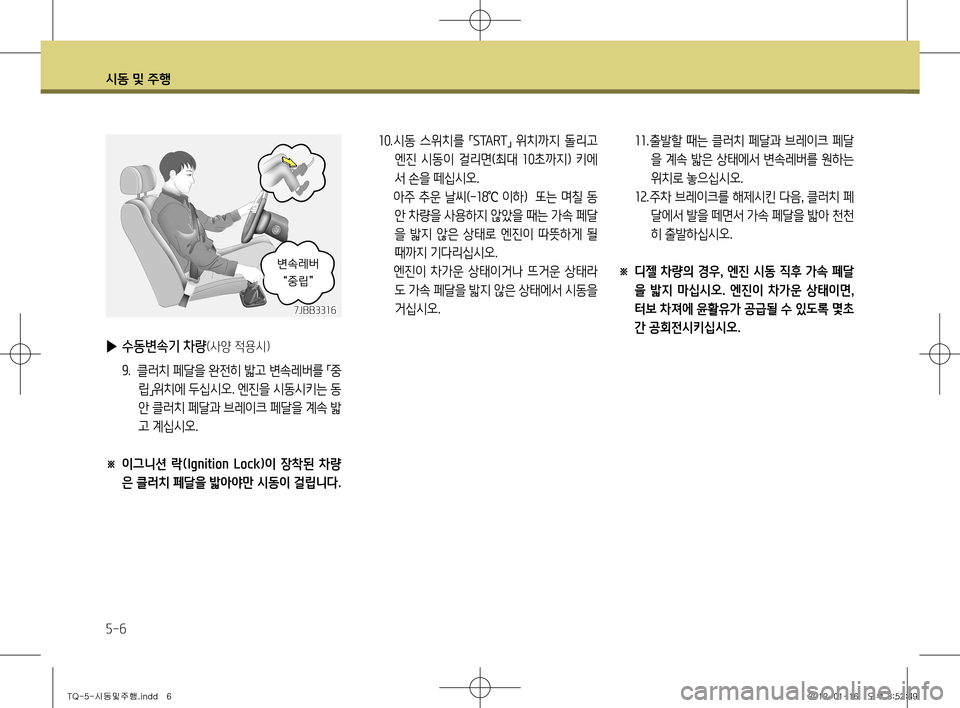

▶ 수동변속기 차량(사양 적용시)
9. 클러치 페달을 완전히 밟고 변속레버를
「중
립 」위치에 두십시오. 엔진을 시동시키는 동
안 클러치 페달과 브레이크 페달을 계속 밟
고 계십시오.
※ 이그니션 락(Ignition Lock)이 장착된 차량 은 클러치 페달을 밟아야만 시동이 걸립니다.
변속레버
“중립
”
10. 시동 스위치를
「START
」 위치까지 돌리고
엔진 시동이 걸리면(최대 10초까지) 키에
서 손을 떼십시오.
아주 추운 날씨( -18
℃ 이하) 또는 며칠 동
안 차량을 사용하지 않았을 때는 가속 페달
을 밟지 않은 상태로 엔진이 따뜻하게 될
때까지 기다리십시오.
엔진이 차가운 상태이거나 뜨거운 상태라 도 가속 페달을 밟지 않은 상태에서 시동을
거십시오. 11
. 출발할 때는 클러치 페달과 브레이크 페달
을 계속 밟은 상태에서 변속레버를 원하는
위치로 놓으십시오.
12 . 주차 브레이크를 해제시킨 다음 , 클러치 페
달에서 발을 떼면서 가속 페달을 밟아 천천
히 출발하십시오.
※ 디젤 차량의 경우, 엔진 시동 직후 가속 페달 을 밟지 마십시오. 엔진이 차가운 상태이면,
터보 차져에 윤활유가 공급될 수 있도록 몇초간 공회전시키십시오.
TQ-5-시동및주행.indd 62012-01-16 오후 3:52:49

시동 및 주행
5-7
10. 시동 스위치를
「START
」위치까지 돌리고
엔진 시동이 걸리면 (최대 10초까지) 키에
서 손을 떼십시오.
아주 추운 날씨( -18
℃ 이하) 또는 며칠 동
안 차량을 사용하지 않았을 때는 가속 페달
을 밟지 않은 상태로 엔진이 따뜻하게 될
때까지 기다리십시오.
엔진이 차가운 상태이거나 뜨거운 상태라 도 가속 페달을 밟지 않은 상태에서 시동을
거십시오.
11 . 출발할 때는 브레이크 페달을 계속 밟은 상
태에서 변속레버를 원하는 위치로 놓으십
시오. 12
. 주차 브레이크를 해제시킨 다음 , 브레이크
페달에서 발을 떼어 차량이 서서히 움직이
는 것을 확인하신 후에 가속 페달을 밟아
천천히 출발하십시오.
※ 디젤 차량의 경우, 엔진 시동 직후 가속 페달 을 밟지 마십시오. 엔진이 차가운 상태이면,
터보 차져에 윤활유가 공급될 수 있도록 몇초간 공회전시키십시오.

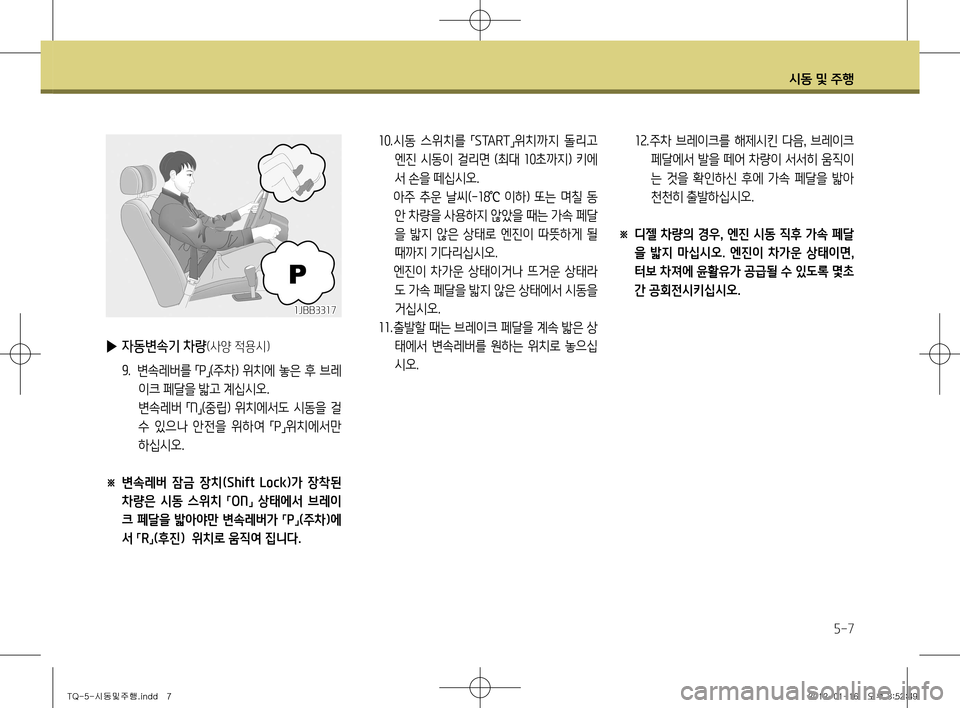

▶ 자동변속기 차량(사양 적용시)
9. 변속레버를
「P
」(주차) 위치에 놓은 후 브레
이크 페달을 밟고 계십시오.
변속레버 「N
」(중립) 위치에서도 시동을 걸
수 있으나 안전을 위하여 「P
」위치에서만
하십시오.
※ 변속레버 잠금 장치(Shift Lock)가 장착된 차량은 시동 스위치 「 ON」 상태에서 브레이
크 페달을 밟아야만 변속레버가 「P」(주차)에서 「R」(후진) 위치로 움직여 집니다.
1JBB3317
TQ-5-시동및주행.indd 72012-01-16 오후 3:52:49

시동 및 주행
5-8

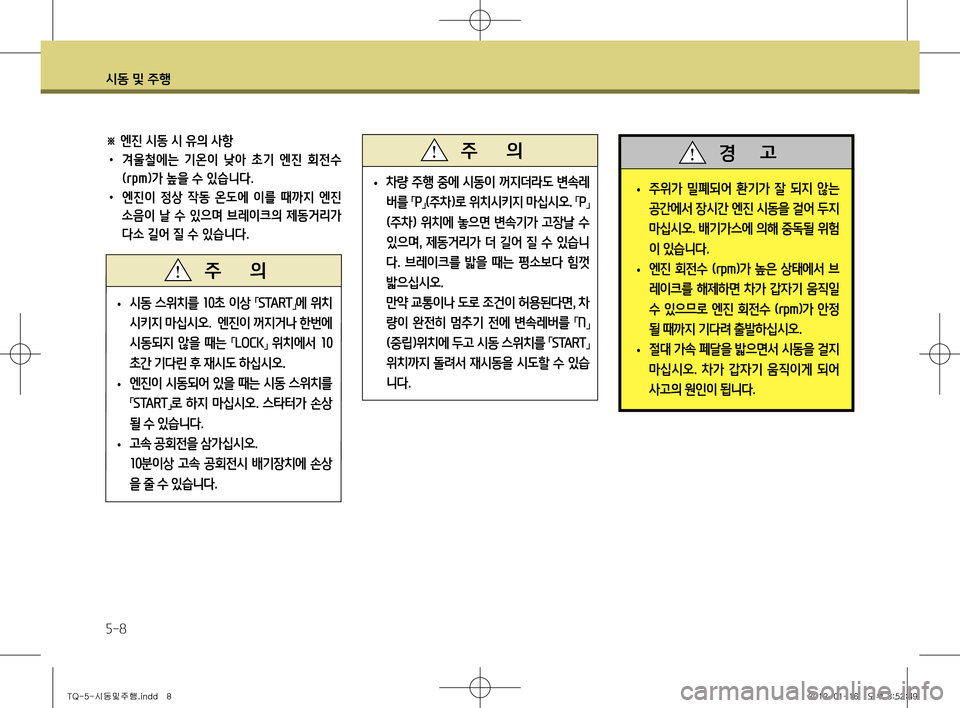

• 차량 주행 중에 시동이 꺼지더라도 변속레
버를
「P
」(
주차 )로 위치시키지 마십시오 .
「 P
」
( 주차 ) 위치에 놓으면 변속기가 고장날 수
있으며 , 제동거리가 더 길어 질 수 있습니
다 . 브레이크를 밟을 때는 평소보다 힘껏
밟으십시오 .
만약 교통이나 도로 조건이 허용된다면 , 차
량이 완전히 멈추기 전에 변속레버를 「N
」
( 중립 )위치에 두고 시동 스위치를
「START
」
위치까지 돌려서 재시동을 시도할 수 있습
니다 .
주 의

• 주위가 밀폐되어 환기가 잘 되지 않는
공간에서 장시간 엔진 시동을 걸어 두지
마십시오
. 배기가스에 의해 중독될 위험
이 있습니다 .

• 엔진 회전수
(rpm)가 높은 상태에서 브
레이크를 해제하면 차가 갑자기 움직일
수 있으므로 엔진 회전수 (rpm)가 안정
될 때까지 기다려 출발하십시오 .

• 절대 가속 페달을 밟으면서 시동을 걸지
마십시오
. 차가 갑자기 움직이게 되어
사고의 원인이 됩니다 .
경 고

• 시동 스위치를
10초 이상
「START
」에 위치
시키지 마십시오 . 엔진이 꺼지거나 한번에
시동되지 않을 때는 「LOCK
」 위치에서
10
초간 기다린 후 재시도 하십시오 .

• 엔진이 시동되어 있을 때는 시동 스위치를 「
START
」로 하지 마십시오
. 스타터가 손상
될 수 있습니다 .

• 고속 공회전을 삼가십시오
.
10분이상 고속 공회전시 배기장치에 손상
을 줄 수 있습니다 .
주 의
※ 엔진 시동 시 유의 사항 • 겨울철에는 기온이 낮아 초기 엔진 회전수
(rpm)가 높을 수 있습니다.
• 엔진이 정상 작동 온도에 이를 때까지 엔진
소음이 날 수 있으며 브레이크의 제동거리가 다소 길어 질 수 있습니다.
TQ-5-시동및주행.indd 82012-01-16 오후 3:52:49

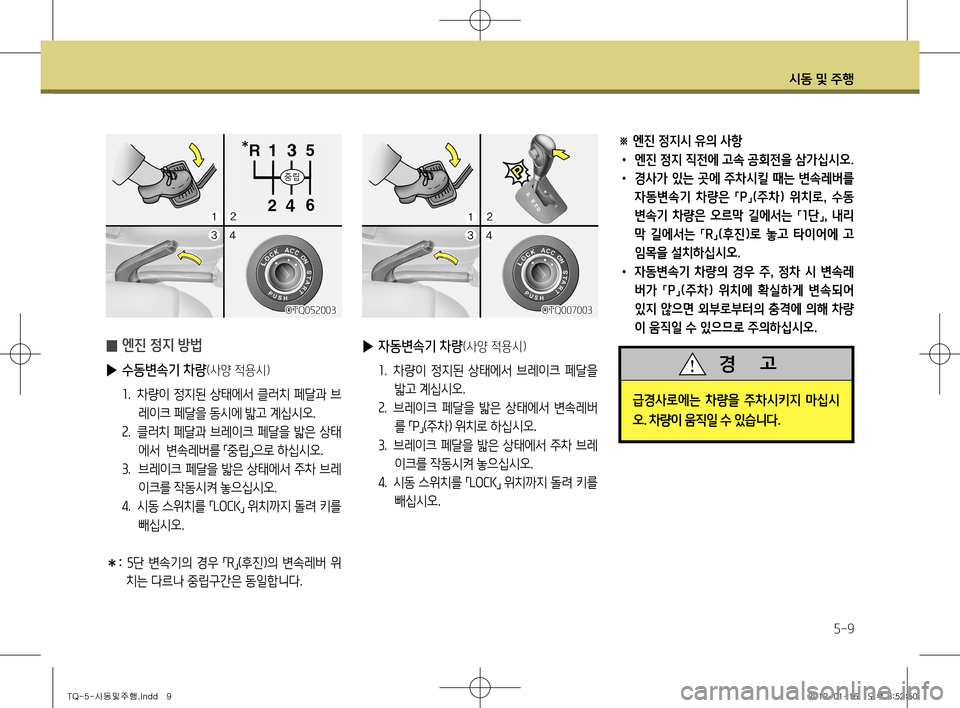

시동 및 주행
5-9
※ 엔진 정지시 유의 사항 • 엔진 정지 직전에 고속 공회전을 삼가십시오.
• 경사가 있는 곳에 주차시킬 때는 변속레버를
자동변속기 차량은 「P」(주차) 위치로, 수동
변속기 차량은 오르막 길에서는 「1단」, 내리
막 길에서는 「R」(후진)로 놓고 타이어에 고임목을 설치하십시오.
• 자동변속기 차량의 경우 주, 정차 시 변속레
버가 「P」(주차) 위치에 확실하게 변속되어
있지 않으면 외부로부터의 충격에 의해 차량이 움직일 수 있으므로 주의하십시오.
급경사로에는 차량을 주차시키지 마십시 오 . 차량이 움직일 수 있습니다 .
경 고
OTQ007003

▶ 자동변속기 차량(사양 적용시)
1. 차량이 정지된 상태에서 브레이크 페달을
밟고 계십시오.
2 . 브레이크 페달을 밟은 상태에서 변속레버
를 「P
」(주차) 위치로 하십시오.
3 . 브레이크 페달을 밟은 상태에서 주차 브레
이크를 작동시켜 놓으십시오.
4 . 시동 스위치를
「L
OCK
」 위치까지 돌려 키를
빼십시오.
OTQ052003

̰ 엔진 정지 방법

▶ 수동변속기 차량(사양 적용시)
1. 차량이 정지된 상태에서 클러치 페달과 브
레이크 페달을 동시에 밟고 계십시오.
2 . 클러치 페달과 브레이크 페달을 밟은 상태
에서 변속레버를 「중립
」으로 하십시오.
3 . 브레이크 페달을 밟은 상태에서 주차 브레
이크를 작동시켜 놓으십시오.
4 . 시동 스위치를
「L
OCK
」 위치까지 돌려 키를
빼십시오.
✽: 5단 변속기의 경우
「R
」(후진)의 변속레버 위
치는 다르나 중립구간은 동일합니다.
중립
✽
TQ-5-시동및주행.indd 92012-01-16 오후 3:52:50

시동 및 주행
5-10

• 「
5
단
」에서
「4
단
」으로 감속시
,
「5
단
」 기어를
빼면 바로 「3
단
」과
「4
단
」 사이의 중립 위치
에 놓이므로 변속레버를 좌측으로 당기지
말고 , 곧바로 뒤쪽으로 당겨
「4
단
」 기어를
넣으십시오 .
부주의하게 변속레버를 좌측으로 당겨 「2
단 」으로 잘못 변속되면 엔진이 급격하게 고
회전될 수 있으며 , 이는 엔진과 변속기의
손상을 야기시킵니다 .

• 「
5
단
」 또는
「6
단
」
(사양 적용시)으로 변속할
때 변속 레버를 오른쪽으로 밀어서 변속하
십시오 . 그렇지 않을 경우 우연히
「3
단
」 또
는 「4
단
」으로 변속되어 엔진이 손상될 수
있습니다 .
주 의

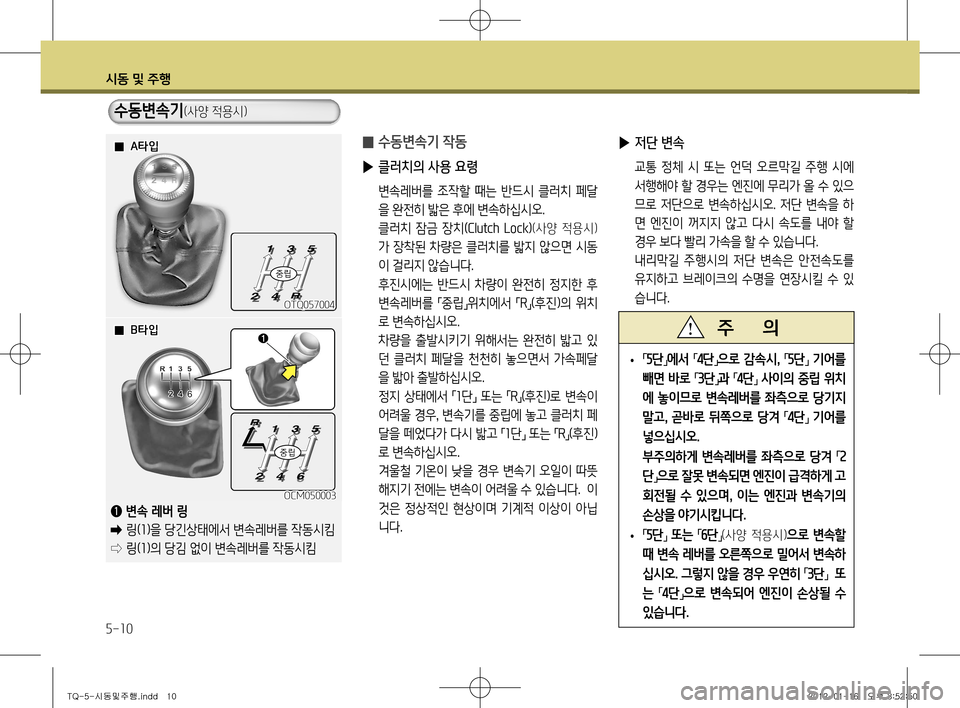

̰ 수동변속기 작동

▶ 클러치의 사용 요령
변속레버를 조작할 때는 반드시 클러치 페달
을 완전히 밟은 후에 변속하십시오.
클러치 잠금 장치( Clutch Lock )
(사양 적용시)
가 장착된 차량은 클러치를 밟지 않으면 시동
이 걸리지 않습니다.
후진시에는 반드시 차량이 완전히 정지한 후 변속레버를 「중립
」위치에서
「R
」(후진)의 위치
로 변속하십시오.
차량을 출발시키기 위해서는 완전히 밟고 있 던 클러치 페달을 천천히 놓으면서 가속페달
을 밟아 출발하십시오.
정지 상태에서 「1
단
」 또는
「R
」(후진)로 변속이
어려울 경우 , 변속기를 중립에 놓고 클러치 페
달을 떼었다가 다시 밟고 「1
단
」 또는
「R
」(후진)
로 변속하십시오.
겨울철 기온이 낮을 경우 변속기 오일이 따뜻 해지기 전에는 변속이 어려울 수 있습니다. 이
것은 정상적인 현상이며 기계적 이상이 아닙
니다.

▶ 저단 변속
교통 정체 시 또는 언덕 오르막길 주행 시에
서행해야 할 경우는 엔진에 무리가 올 수 있으
므로 저단으로 변속하십시오. 저단 변속을 하
면 엔진이 꺼지지 않고 다시 속도를 내야 할
경우 보다 빨리 가속을 할 수 있습니다.
내리막길 주행시의 저단 변속은 안전속도를 유지하고 브레이크의 수명을 연장시킬 수 있
습니다.
수동변속기(사양 적용시)
중립
OTQ057004
OCM050003

̰B타입

̰A타입
❶
변속 레버 링
 링(1)을 당긴상태에서 변속레버를 작동시킴
⇨ 링(1)의 당김 없이 변속레버를 작동시킴
중립
