Hyundai Grand Starex 2012 그랜드 스타렉스 - 사용 설명서 (in Korean)

비상시 응급 조치
6-4
• 고장부위를 점검하여 수리 가능할 때는 타차
량 통행에 주의하여 작업하십시오.
수리 불가능 시는 가까운 자사 직영 서비스센 터 또는 서비스협력사에 연락하십시오.

̰ 노상에서 주행 중 고장이 난 경우
•
주행 중 노상에서 고장이 발생했을 때는 도로
변에 차를 정지시키고 비상경고등을 켜서 제 2
의 사고를 방지하십시오.
• 고속도로나 자동차 전용 도로에서는 차량 후
방(주간 100m, 야간 200m)에 고장차량을 확인
할 수 있는 고장 자동차 정지표시판(비상 삼각
대)을 설치하도록 되어 있습니다.
터널에서의 정차는 매우 위험하므로 터널
을 벗어나서 정차하십시오 .
경 고

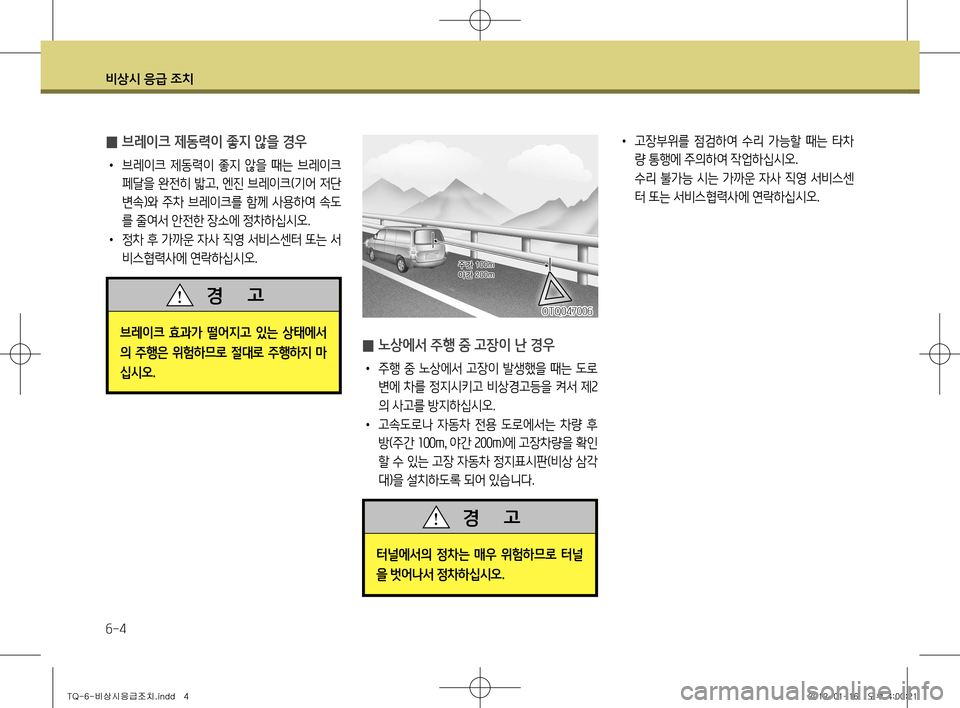

̰ 브레이크 제동력이 좋지 않을 경우
•
브레이크 제동력이 좋지 않을 때는 브레이크
페달을 완전히 밟고 , 엔진 브레이크(기어 저단
변속)와 주차 브레이크를 함께 사용하여 속도
를 줄여서 안전한 장소에 정차하십시오.
• 정차 후 가까운 자사 직영 서비스센터 또는 서
비스협력사에 연락하십시오.
브레이크 효과가 떨어지고 있는 상태에서
의 주행은 위험하므로 절대로 주행하지 마
십시오 .
경 고OTQ047006
TQ-6-비상시응급조치.indd 42012-01-16 오후 4:00:21

비상시 응급 조치
6-5

̰ 시동모터가 회전하지 않을때
배터리의 방전 상태
, 배터리 단자의 연결 상태를
점검하십시오.
변속레버가 「P
」(주차) 또는
「N
」(중립) 위치에서만
시동이 걸리므로 다른 위치에 있지 않은지 점검
하십시오.

̰ 시동모터는 회전하나 시동이 걸리지

않을때
연료량을 점검 하십시오.
※ 계속해서 시동이 걸리지 않을 때는 긴급 봉사
반을 불러 응급조치를 받으십시오. (책자 뒷 부분의 보증수리안내편을 참조하십시오.)
엔진시동이 안걸릴 때

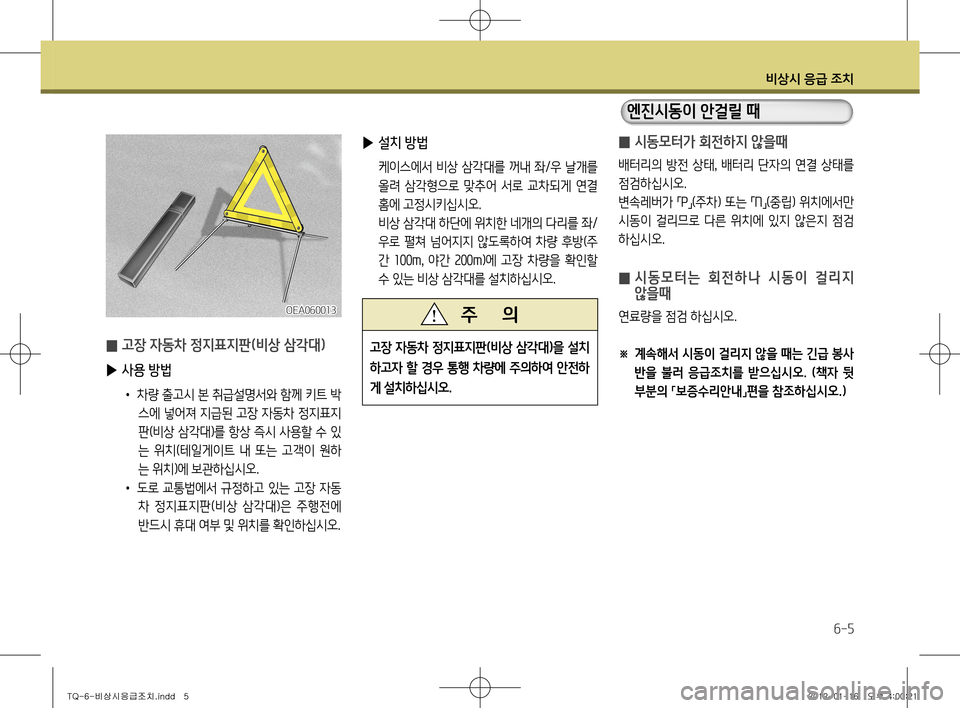

̰ 고장 자동차 정지표지판(비상 삼각대)

▶ 사용 방법
• 차량 출고시 본 취급설명서와 함께 키트 박
스에 넣어져 지급된 고장 자동차 정지표지
판(비상 삼각대)를 항상 즉시 사용할 수 있
는 위치(테일게이트 내 또는 고객이 원하
는 위치)에 보관하십시오.
• 도로 교통법에서 규정하고 있는 고장 자동
차 정지표지판(비상 삼각대)은 주행전에
반드시 휴대 여부 및 위치를 확인하십시오.
OEA060013

▶ 설치 방법
케이스에서 비상 삼각대를 꺼내 좌 /우 날개를
올려 삼각형으로 맞추어 서로 교차되게 연결
홈에 고정시키십시오.
비상 삼각대 하단에 위치한 네개의 다리를 좌 /
우로 펼쳐 넘어지지 않도록하여 차량 후방(주
간 100m, 야간 200m)에 고장 차량을 확인할
수 있는 비상 삼각대를 설치하십시오.
고장 자동차 정지표지판(비상 삼각대)을 설치
하고자 할 경우 통행 차량에 주의하여 안전하
게 설치하십시오 .
주 의
TQ-6-비상시응급조치.indd 52012-01-16 오후 4:00:21

비상시 응급 조치
6-6

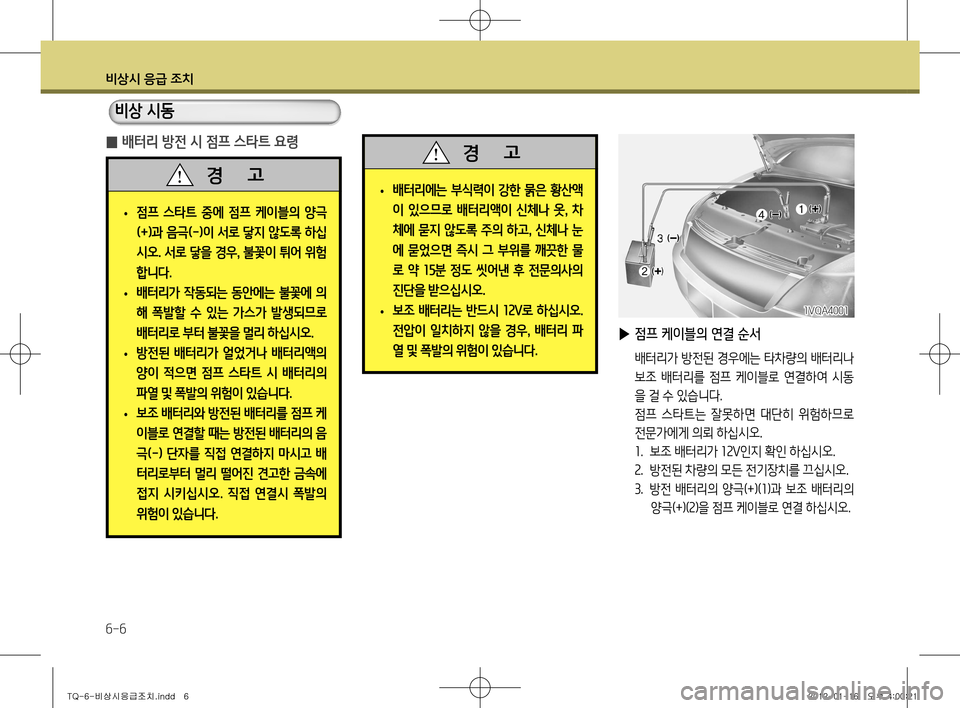

▶ 점프 케이블의 연결 순서
배터리가 방전된 경우에는 타차량의 배터리나
보조 배터리를 점프 케이블로 연결하여 시동
을 걸 수 있습니다.
점프 스타트는 잘못하면 대단히 위험하므로 전문가에게 의뢰 하십시오.1. 보조 배터리가 12V인지 확인 하십시오.
2 . 방전된 차량의 모든 전기장치를 끄십시오.
3 .
방전 배터리의 양극( +)( 1)과 보조 배터리의
양극( +)( 2)을 점프 케이블로 연결 하십시오.
1VQA4001

̰ 배터리 방전 시 점프 스타트 요령

• 배터리에는 부식력이 강한 묽은 황산액
이 있으므로 배터리액이 신체나 옷
, 차
체에 묻지 않도록 주의 하고 , 신체나 눈
에 묻었으면 즉시 그 부위를 깨끗한 물
로 약 15분 정도 씻어낸 후 전문의사의
진단을 받으십시오 .

• 보조 배터리는 반드시
12V로 하십시오 .
전압이 일치하지 않을 경우 , 배터리 파
열 및 폭발의 위험이 있습니다 .
경 고

• 점프 스타트 중에 점프 케이블의 양극 (
+ )과 음극( -)이 서로 닿지 않도록 하십
시오 . 서로 닿을 경우 , 불꽃이 튀어 위험
합니다 .

• 배터리가 작동되는 동안에는 불꽃에 의
해 폭발할 수 있는 가스가 발생되므로
배터리로 부터 불꽃을 멀리 하십시오
.

• 방전된 배터리가 얼었거나 배터리액의
양이 적으면 점프 스타트 시 배터리의
파열 및 폭발의 위험이 있습니다
.

• 보조 배터리와 방전된 배터리를 점프 케
이블로 연결할 때는 방전된 배터리의 음
극(
-) 단자를 직접 연결하지 마시고 배
터리로부터 멀리 떨어진 견고한 금속에
접지 시키십시오 . 직접 연결시 폭발의
위험이 있습니다 .
경 고
비상 시동
TQ-6-비상시응급조치.indd 62012-01-16 오후 4:00:21

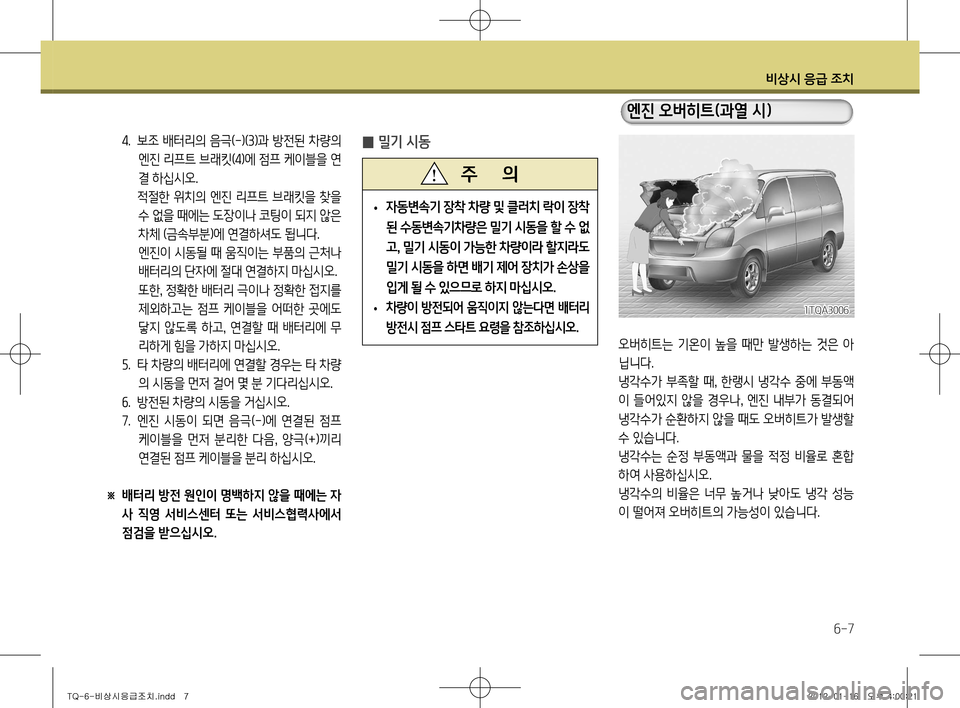

비상시 응급 조치
6-7
오버히트는 기온이 높을 때만 발생하는 것은 아
닙니다.
냉각수가 부족할 때, 한랭시 냉각수 중에 부동액
이 들어있지 않을 경우나 , 엔진 내부가 동결되어
냉각수가 순환하지 않을 때도 오버히트가 발생할
수 있습니다.
냉각수는 순정 부동액과 물을 적정 비율로 혼합
하여 사용하십시오.
냉각수의 비율은 너무 높거나 낮아도 냉각 성능
이 떨어져 오버히트의 가능성이 있습니다.
1TQA3006
엔진 오버히트(과열 시)

̰ 밀기 시동

• 자동변속기 장착 차량 및 클러치 락이 장착
된 수동변속기차량은 밀기 시동을 할 수 없고
, 밀기 시동이 가능한 차량이라 할지라도
밀기 시동을 하면 배기 제어 장치가 손상을
입게 될 수 있으므로 하지 마십시오 .

• 차량이 방전되어 움직이지 않는다면 배터리
방전시 점프 스타트 요령을 참조하십시오
.
주 의
4. 보조 배터리의 음극( -)( 3)과 방전된 차량의
엔진 리프트 브래킷( 4)에 점프 케이블을 연
결 하십시오.
적절한 위치의 엔진 리프트 브래킷을 찾을 수 없을 때에는 도장이나 코팅이 되지 않은
차체 (금속부분)에 연결하셔도 됩니다.
엔진이 시동될 때 움직이는 부품의 근처나
배터리의 단자에 절대 연결하지 마십시오.
또한 , 정확한 배터리 극이나 정확한 접지를
제외하고는 점프 케이블을 어떠한 곳에도
닿지 않도록 하고 , 연결할 때 배터리에 무
리하게 힘을 가하지 마십시오.
5 . 타 차량의 배터리에 연결할 경우는 타 차량
의 시동을 먼저 걸어 몇 분 기다리십시오.
6 . 방전된 차량의 시동을 거십시오.
7 . 엔진 시동이 되면 음극( -)에 연결된 점프
케이블을 먼저 분리한 다음 , 양극( +)끼리
연결된 점프 케이블을 분리 하십시오.
※ 배터리 방전 원인이 명백하지 않을 때에는 자 사 직영 서비스센터 또는 서비스협력사에서 점검을 받으십시오.
TQ-6-비상시응급조치.indd 72012-01-16 오후 4:00:21

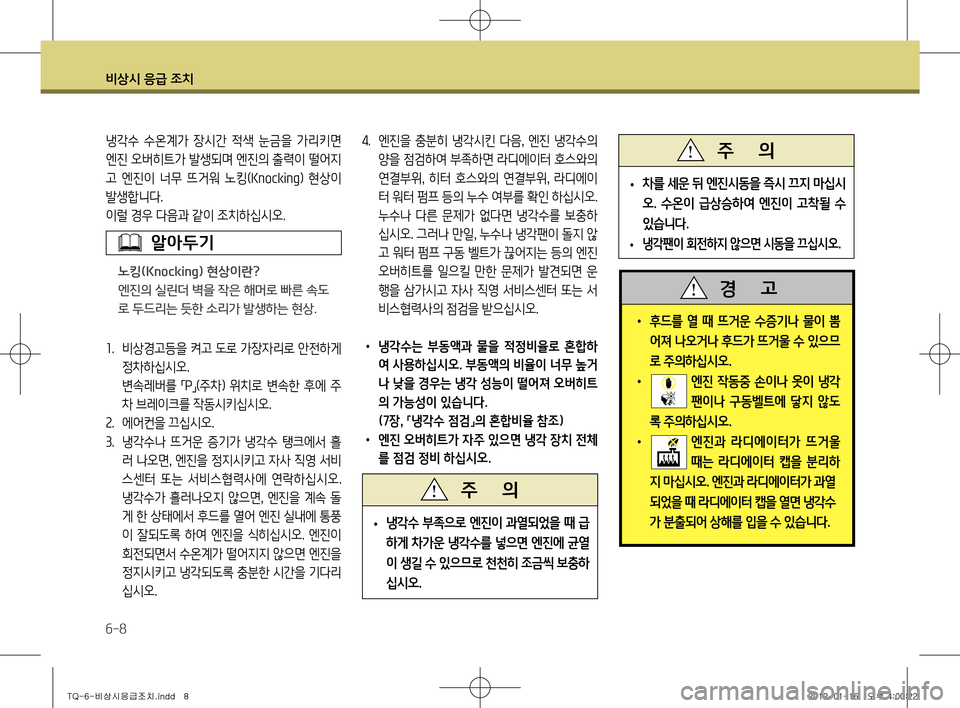

비상시 응급 조치
6-8

• 차를 세운 뒤 엔진시동을 즉시 끄지 마십시 오
. 수온이 급상승하여 엔진이 고착될 수
있습니다 .

• 냉각팬이 회전하지 않으면 시동을 끄십시오
.
주 의

• 냉각수 부족으로 엔진이 과열되었을 때 급
하게 차가운 냉각수를 넣으면 엔진에 균열
이 생길 수 있으므로 천천히 조금씩 보충하
십시오
.
주 의
냉각수 수온계가 장시간 적색 눈금을 가리키면
엔진 오버히트가 발생되며 엔진의 출력이 떨어지
고 엔진이 너무 뜨거워 노킹( Knocking) 현상이
발생합니다.
이럴 경우 다음과 같이 조치하십시오. 1 . 비상경고등을 켜고 도로 가장자리로 안전하게
정차하십시오.
변속레버를 「P
」(주차) 위치로 변속한 후에 주
차 브레이크를 작동시키십시오.
2 . 에어컨을 끄십시오.
3 . 냉각수나 뜨거운 증기가 냉각수 탱크에서 흘
러 나오면 , 엔진을 정지시키고 자사 직영 서비
스센터 또는 서비스협력사에 연락하십시오.
냉각수가 흘러나오지 않으면 , 엔진을 계속 돌
게 한 상태에서 후드를 열어 엔진 실내에 통풍
이 잘되도록 하여 엔진을 식히십시오. 엔진이
회전되면서 수온계가 떨어지지 않으면 엔진을
정지시키고 냉각되도록 충분한 시간을 기다리
십시오. 4
. 엔진을 충분히 냉각시킨 다음 , 엔진 냉각수의
양을 점검하여 부족하면 라디에이터 호스와의
연결부위 , 히터 호스와의 연결부위 , 라디에이
터 워터 펌프 등의 누수 여부를 확인 하십시오.
누수나 다른 문제가 없다면 냉각수를 보충하 십시오. 그러나 만일 , 누수나 냉각팬이 돌지 않
고 워터 펌프 구동 벨트가 끊어지는 등의 엔진
오버히트를 일으킬 만한 문제가 발견되면 운
행을 삼가시고 자사 직영 서비스센터 또는 서
비스협력사의 점검을 받으십시오.
• 냉각수는 부동액과 물을 적정비율로 혼합하
여 사용하십시오. 부동액의 비율이 너무 높거
나 낮을 경우는 냉각 성능이 떨어져 오버히트의 가능성이 있습니다.
(7장, 냉각수 점검의 혼합비율 참조) • 엔진 오버히트가 자주 있으면 냉각 장치 전체
를 점검 정비 하십시오.
알아두기
노킹(Knocking) 현상이란?
엔진의 실린더 벽을 작은 해머로 빠른 속도로 두드리는 듯한 소리가 발생하는 현상.
• 후드를 열 때 뜨거운 수증기나 물이 뿜
어져 나오거나 후드가 뜨거울 수 있으므
로 주의하십시오 .
• 엔진 작동중 손이나 옷이 냉각
팬이나 구동벨트에 닿지 않도
록 주의하십시오 .
• 엔진과 라디에이터가 뜨거울
때는 라디에이터 캡을 분리하
지 마십시오 . 엔진과 라디에이터가 과열
되었을 때 라디에이터 캡을 열면 냉각수
가 분출되어 상해를 입을 수 있습니다 .
경 고
TQ-6-비상시응급조치.indd 82012-01-16 오후 4:00:22

비상시 응급 조치
6-9

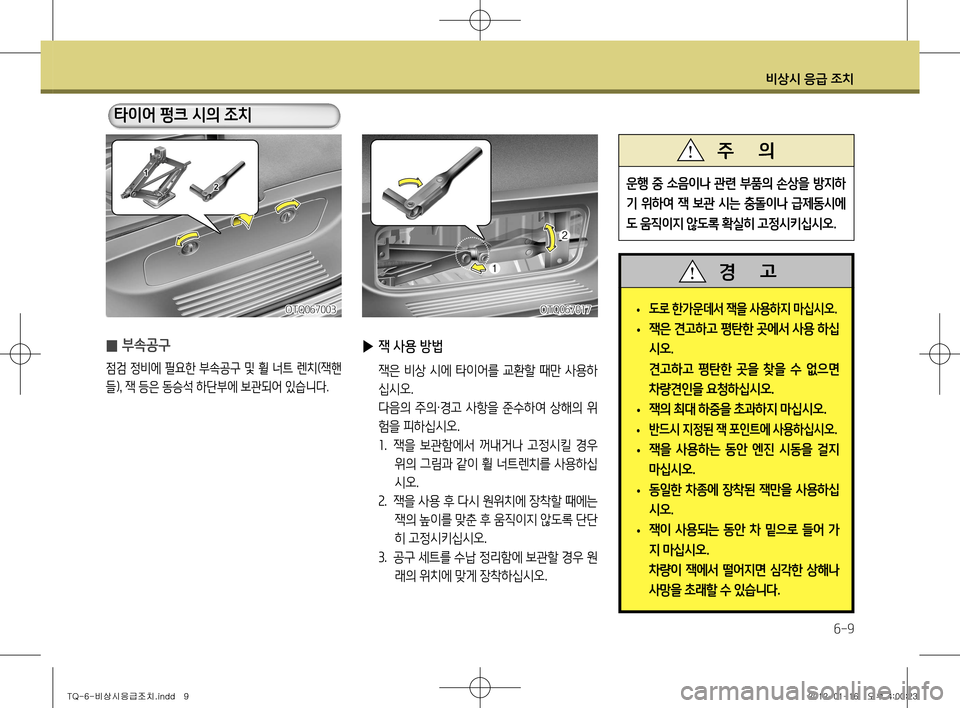

▶ 잭 사용 방법
잭은 비상 시에 타이어를 교환할 때만 사용하
십시오.
다음의 주의 ·경고 사항을 준수하여 상해의 위
험을 피하십시오. 1 . 잭을 보관함에서 꺼내거나 고정시킬 경우
위의 그림과 같이 휠 너트렌치를 사용하십
시오.
2 . 잭을 사용 후 다시 원위치에 장착할 때에는
잭의 높이를 맞춘 후 움직이지 않도록 단단
히 고정시키십시오.
3 . 공구 세트를 수납 정리함에 보관할 경우 원
래의 위치에 맞게 장착하십시오.
운행 중 소음이나 관련 부품의 손상을 방지하
기 위하여 잭 보관 시는 충돌이나 급제동시에
도 움직이지 않도록 확실히 고정시키십시오 .
주 의

• 도로 한가운데서 잭을 사용하지 마십시오
.

• 잭은 견고하고 평탄한 곳에서 사용 하십
시오
.
견고하고 평탄한 곳을 찾을 수 없으면 차량견인을 요청하십시오 .

• 잭의 최대 하중을 초과하지 마십시오
.

• 반드시 지정된 잭 포인트에 사용하십시오
.

• 잭을 사용하는 동안 엔진 시동을 걸지
마십시오
.

• 동일한 차종에 장착된 잭만을 사용하십
시오
.

• 잭이 사용되는 동안 차 밑으로 들어 가
지 마십시오
.
차량이 잭에서 떨어지면 심각한 상해나 사망을 초래할 수 있습니다 .
경 고

̰ 부속공구
점검 정비에 필요한 부속공구 및 휠 너트 렌치(잭핸
들)
, 잭 등은 동승석 하단부에 보관되어 있습니다.
OTQ067003OTQ067017
타이어 펑크 시의 조치
TQ-6-비상시응급조치.indd 92012-01-16 오후 4:00:23

비상시 응급 조치
6-10

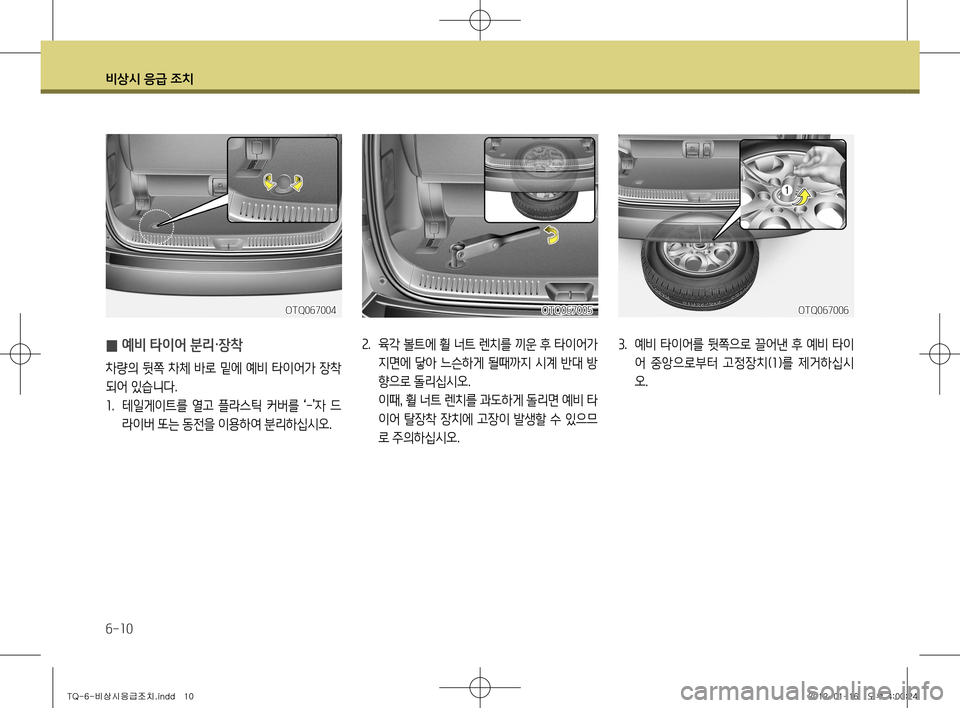

̰ 예비 타이어 분리·장착
차량의 뒷쪽 차체 바로 밑에 예비 타이어가 장착
되어 있습니다.1
. 테일게이트를 열고 플라스틱 커버를
‘-
’자 드
라이버 또는 동전을 이용하여 분리하십시오.
OTQ067004
2 . 육각 볼트에 휠 너트 렌치를 끼운 후 타이어가
지면에 닿아 느슨하게 될때까지 시계 반대 방
향으로 돌리십시오.
이때 , 휠 너트 렌치를 과도하게 돌리면 예비 타
이어 탈장착 장치에 고장이 발생할 수 있으므
로 주의하십시오.
OTQ067005
3 . 예비 타이어를 뒷쪽으로 끌어낸 후 예비 타이
어 중앙으로부터 고정장치( 1)를 제거하십시
오.
OTQ067006
TQ-6-비상시응급조치.indd 102012-01-16 오후 4:00:24

비상시 응급 조치
6-11

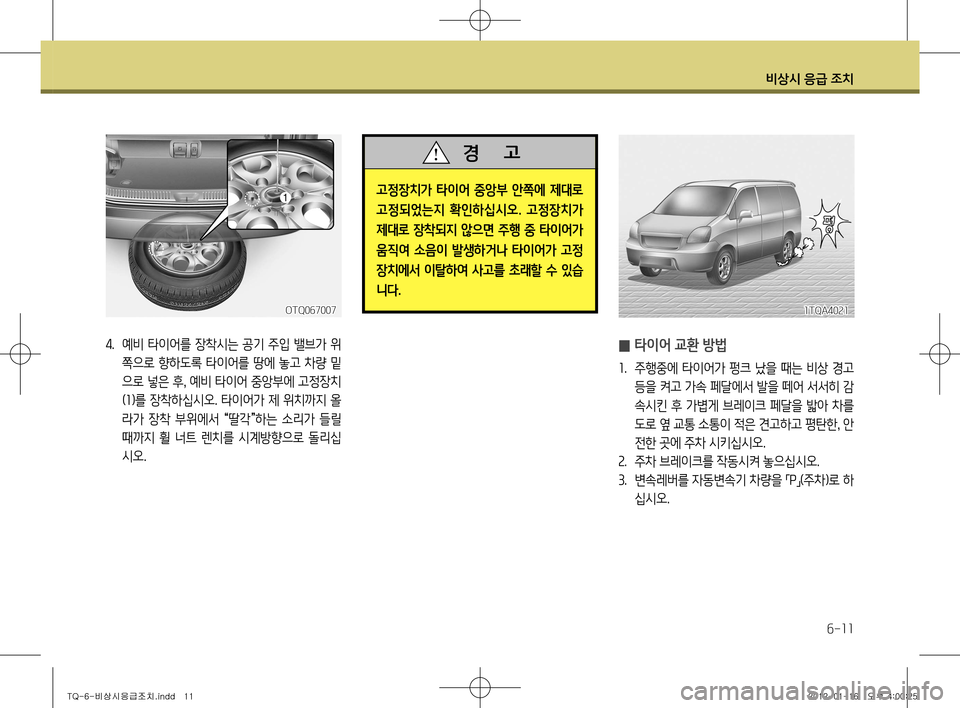

4. 예비 타이어를 장착시는 공기 주입 밸브가 위
쪽으로 향하도록 타이어를 땅에 놓고 차량 밑
으로 넣은 후 , 예비 타이어 중앙부에 고정장치
( 1 )를 장착하십시오. 타이어가 제 위치까지 올
라가 장착 부위에서 “딸각
”하는 소리가 들릴
때까지 휠 너트 렌치를 시계방향으로 돌리십
시오.
OTQ067007
고정장치가 타이어 중앙부 안쪽에 제대로
고정되었는지 확인하십시오 . 고정장치가
제대로 장착되지 않으면 주행 중 타이어가
움직여 소음이 발생하거나 타이어가 고정
장치에서 이탈하여 사고를 초래할 수 있습
니다 .
경 고

̰ 타이어 교환 방법
1
. 주행중에 타이어가 펑크 났을 때는 비상 경고
등을 켜고 가속 페달에서 발을 떼어 서서히 감
속시킨 후 가볍게 브레이크 페달을 밟아 차를
도로 옆 교통 소통이 적은 견고하고 평탄한 , 안
전한 곳에 주차 시키십시오.
2 . 주차 브레이크를 작동시켜 놓으십시오.
3 . 변속레버를 자동변속기 차량을
「P
」(주차)로 하
십시오.
1TQA4021
TQ-6-비상시응급조치.indd 112012-01-16 오후 4:00:25

비상시 응급 조치
6-12

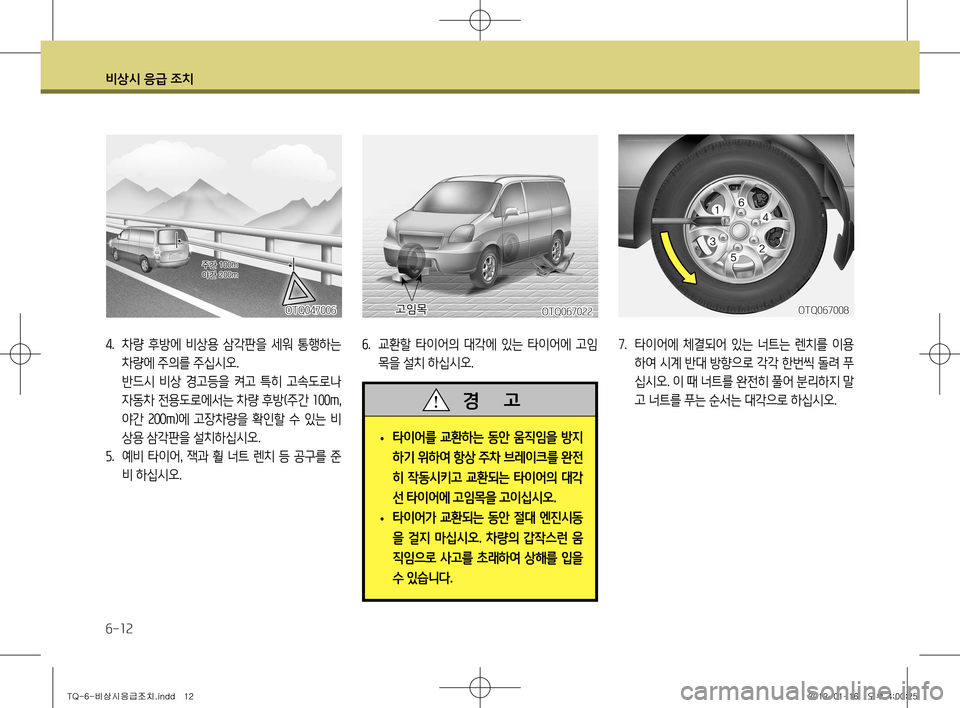

4. 차량 후방에 비상용 삼각판을 세워 통행하는
차량에 주의를 주십시오.
반드시 비상 경고등을 켜고 특히 고속도로나 자동차 전용도로에서는 차량 후방(주간 100m,
야간 200m )에 고장차량을 확인할 수 있는 비
상용 삼각판을 설치하십시오.
5 . 예비 타이어 , 잭과 휠 너트 렌치 등 공구를 준
비 하십시오.
OTQ047006
6 . 교환할 타이어의 대각에 있는 타이어에 고임
목을 설치 하십시오.
OTQ067022고임목

• 타이어를 교환하는 동안 움직임을 방지
하기 위하여 항상 주차 브레이크를 완전
히 작동시키고 교환되는 타이어의 대각
선 타이어에 고임목을 고이십시오
.

• 타이어가 교환되는 동안 절대 엔진시동
을 걸지 마십시오
. 차량의 갑작스런 움
직임으로 사고를 초래하여 상해를 입을
수 있습니다 .
경 고
OTQ067008
7. 타이어에 체결되어 있는 너트는 렌치를 이용
하여 시계 반대 방향으로 각각 한번씩 돌려 푸
십시오. 이 때 너트를 완전히 풀어 분리하지 말
고 너트를 푸는 순서는 대각으로 하십시오.
TQ-6-비상시응급조치.indd 122012-01-16 오후 4:00:25

비상시 응급 조치
6-13
OTQ067018

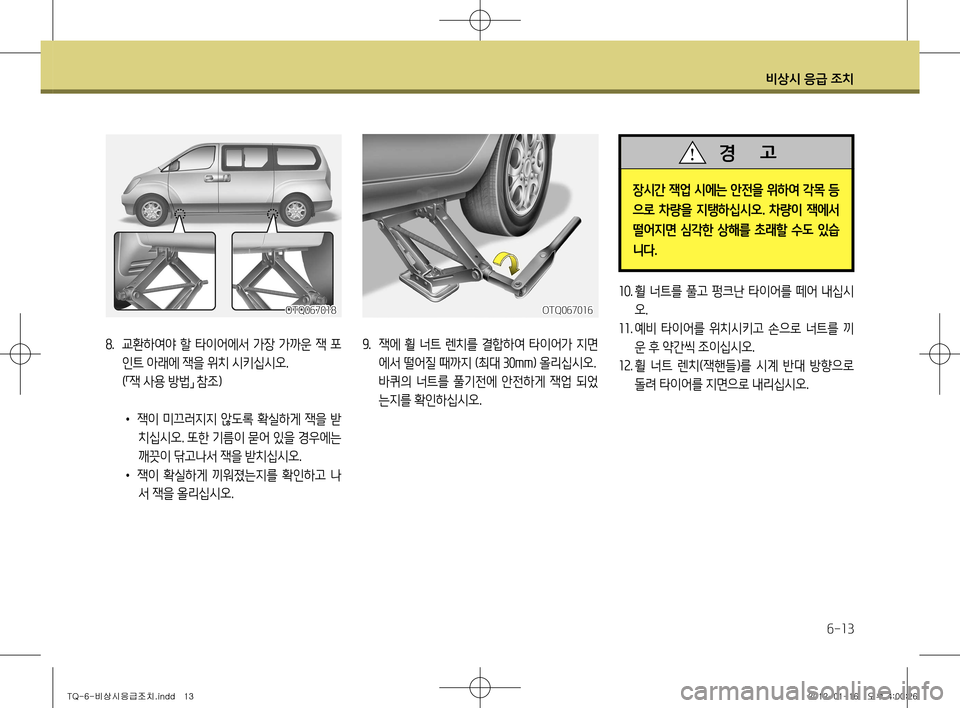

8. 교환하여야 할 타이어에서 가장 가까운 잭 포
인트 아래에 잭을 위치 시키십시오.
( 「잭 사용 방법
」 참조)
• 잭이 미끄러지지 않도록 확실하게 잭을 받
치십시오. 또한 기름이 묻어 있을 경우에는
깨끗이 닦고나서 잭을 받치십시오.
• 잭이 확실하게 끼워졌는지를 확인하고 나
서 잭을 올리십시오. 9
. 잭에 휠 너트 렌치를 결합하여 타이어가 지면
에서 떨어질 때까지 (최대 30mm) 올리십시오.
바퀴의 너트를 풀기전에 안전하게 잭업 되었 는지를 확인하십시오.
OTQ067016
10. 휠 너트를 풀고 펑크난 타이어를 떼어 내십시
오.
11 . 예비 타이어를 위치시키고 손으로 너트를 끼
운 후 약간씩 조이십시오.
12 . 휠 너트 렌치(잭핸들)를 시계 반대 방향으로
돌려 타이어를 지면으로 내리십시오.
장시간 잭업 시에는 안전을 위하여 각목 등
으로 차량을 지탱하십시오 . 차량이 잭에서
떨어지면 심각한 상해를 초래할 수도 있습
니다 .
경 고
