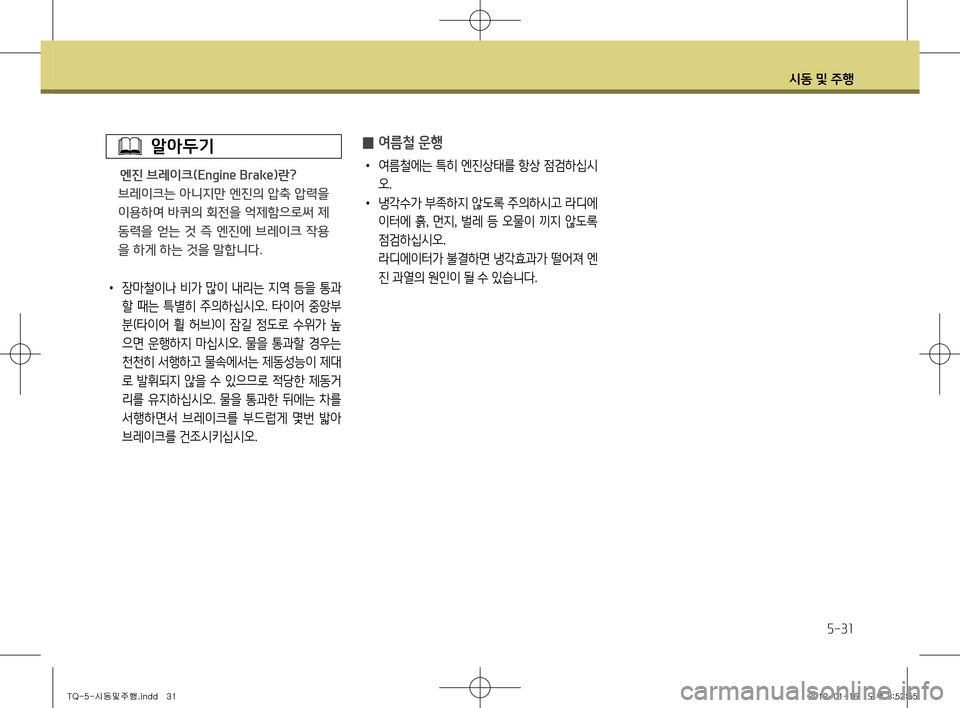

Hyundai Grand Starex 2012 그랜드 스타렉스 - 사용 설명서 (in Korean)

시동 및 주행
5-31
알아두기
엔진 브레이크(Engine Brake)란?브레이크는 아니지만 엔진의 압축 압력을
이용하여 바퀴의 회전을 억제함으로써 제
동력을 얻는 것 즉 엔진에 브레이크 작용을 하게 하는 것을 말합니다.
• 장마철이나 비가 많이 내리는 지역 등을 통과
할 때는 특별히 주의하십시오. 타이어 중앙부
분(타이어 휠 허브)이 잠길 정도로 수위가 높
으면 운행하지 마십시오. 물을 통과할 경우는
천천히 서행하고 물속에서는 제동성능이 제대
로 발휘되지 않을 수 있으므로 적당한 제동거
리를 유지하십시오. 물을 통과한 뒤에는 차를
서행하면서 브레이크를 부드럽게 몇번 밟아
브레이크를 건조시키십시오.

̰ 여름철 운행
•
여름철에는 특히 엔진상태를 항상 점검하십시
오.
• 냉각수가 부족하지 않도록 주의하시고 라디에
이터에 흙 , 먼지 , 벌레 등 오물이 끼지 않도록
점검하십시오.
라디에이터가 불결하면 냉각효과가 떨어져 엔 진 과열의 원인이 될 수 있습니다.
TQ-5-시동및주행.indd 312012-01-16 오후 3:52:55

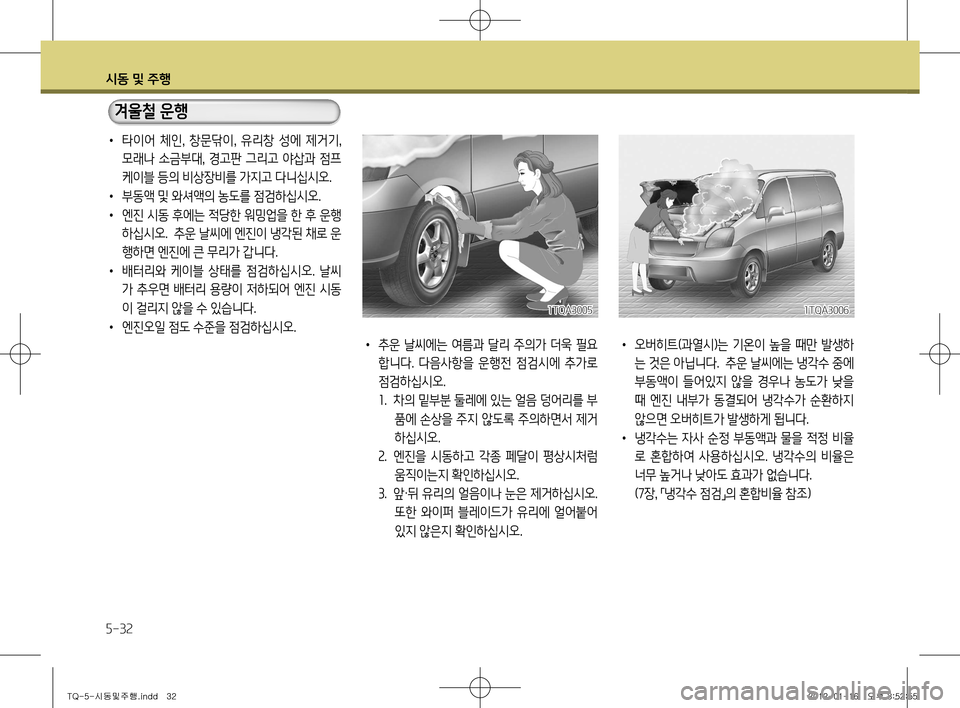

시동 및 주행
5-32
• 오버히트(과열시)는 기온이 높을 때만 발생하
는 것은 아닙니다. 추운 날씨에는 냉각수 중에
부동액이 들어있지 않을 경우나 농도가 낮을
때 엔진 내부가 동결되어 냉각수가 순환하지
않으면 오버히트가 발생하게 됩니다.
• 냉각수는 자사 순정 부동액과 물을 적정 비율
로 혼합하여 사용하십시오. 냉각수의 비율은
너무 높거나 낮아도 효과가 없습니다.
( 7장 ,
「 냉각수 점검
」의 혼합비율 참조)
1TQA3006
•
추운 날씨에는 여름과 달리 주의가 더욱 필요
합니다. 다음사항을 운행전 점검시에 추가로
점검하십시오.1 . 차의 밑부분 둘레에 있는 얼음 덩어리를 부
품에 손상을 주지 않도록 주의하면서 제거
하십시오.
2 . 엔진을 시동하고 각종 페달이 평상시처럼
움직이는지 확인하십시오.
3 . 앞 ·뒤 유리의 얼음이나 눈은 제거하십시오.
또한 와이퍼 블레이드가 유리에 얼어붙어
있지 않은지 확인하십시오.
1TQA3005
• 타이어 체인 , 창문닦이 , 유리창 성에 제거기 ,
모래나 소금부대 , 경고판 그리고 야삽과 점프
케이블 등의 비상장비를 가지고 다니십시오.
• 부동액 및 와셔액의 농도를 점검하십시오.
• 엔진 시동 후에는 적당한 워밍업을 한 후 운행
하십시오. 추운 날씨에 엔진이 냉각된 채로 운
행하면 엔진에 큰 무리가 갑니다.
• 배터리와 케이블 상태를 점검하십시오. 날씨
가 추우면 배터리 용량이 저하되어 엔진 시동
이 걸리지 않을 수 있습니다.
• 엔진오일 점도 수준을 점검하십시오.
겨울철 운행
TQ-5-시동및주행.indd 322012-01-16 오후 3:52:55

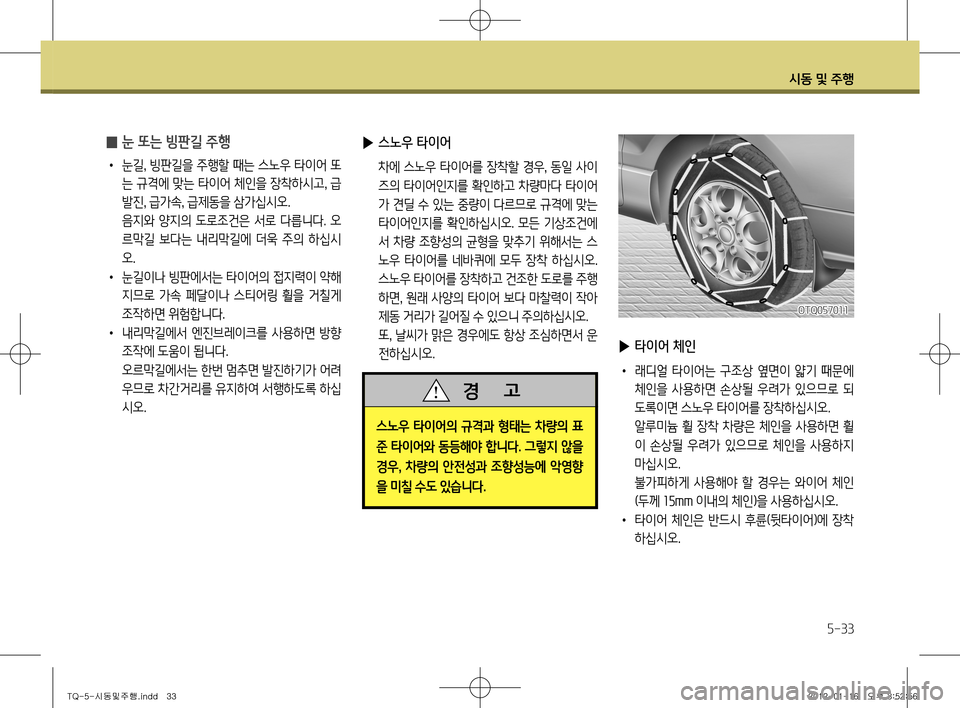

시동 및 주행
5-33

̰ 눈 또는 빙판길 주행
•
눈길 , 빙판길을 주행할 때는 스노우 타이어 또
는 규격에 맞는 타이어 체인을 장착하시고 , 급
발진 , 급가속 , 급제동을 삼가십시오.
음지와 양지의 도로조건은 서로 다릅니다. 오 르막길 보다는 내리막길에 더욱 주의 하십시
오.
• 눈길이나 빙판에서는 타이어의 접지력이 약해
지므로 가속 페달이나 스티어링 휠을 거칠게
조작하면 위험합니다.
• 내리막길에서 엔진브레이크를 사용하면 방향
조작에 도움이 됩니다.
오르막길에서는 한번 멈추면 발진하기가 어려 우므로 차간거리를 유지하여 서행하도록 하십
시오.

▶ 스노우 타이어
차에 스노우 타이어를 장착할 경우 , 동일 사이
즈의 타이어인지를 확인하고 차량마다 타이어
가 견딜 수 있는 중량이 다르므로 규격에 맞는
타이어인지를 확인하십시오. 모든 기상조건에
서 차량 조향성의 균형을 맞추기 위해서는 스
노우 타이어를 네바퀴에 모두 장착 하십시오.
스노우 타이어를 장착하고 건조한 도로를 주행
하면 , 원래 사양의 타이어 보다 마찰력이 작아
제동 거리가 길어질 수 있으니 주의하십시오.
또 , 날씨가 맑은 경우에도 항상 조심하면서 운
전하십시오.
스노우 타이어의 규격과 형태는 차량의 표
준 타이어와 동등해야 합니다 . 그렇지 않을
경우 , 차량의 안전성과 조향성능에 악영향
을 미칠 수도 있습니다 .
경 고

▶ 타이어 체인
• 래디얼 타이어는 구조상 옆면이 얇기 때문에
체인을 사용하면 손상될 우려가 있으므로 되
도록이면 스노우 타이어를 장착하십시오.
알루미늄 휠 장착 차량은 체인을 사용하면 휠 이 손상될 우려가 있으므로 체인을 사용하지
마십시오.
불가피하게 사용해야 할 경우는 와이어 체인 (두께 15mm 이내의 체인)을 사용하십시오.
• 타이어 체인은 반드시 후륜(뒷타이어)에 장착
하십시오.
OTQ057011
TQ-5-시동및주행.indd 332012-01-16 오후 3:52:56

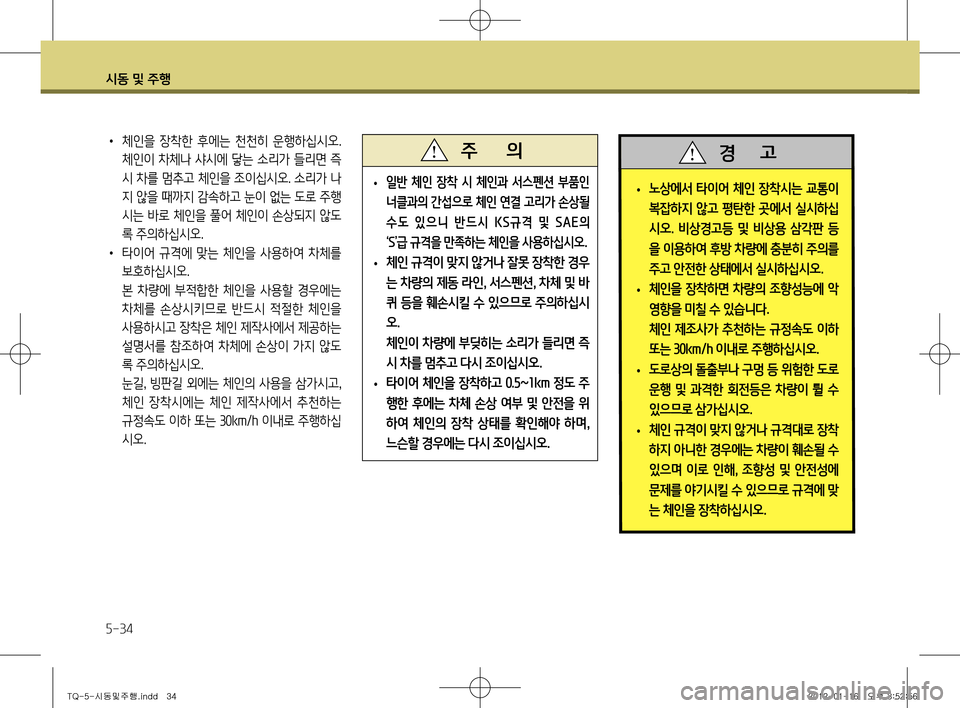

시동 및 주행
5-34

• 노상에서 타이어 체인 장착시는 교통이
복잡하지 않고 평탄한 곳에서 실시하십
시오
. 비상경고등 및 비상용 삼각판 등
을 이용하여 후방 차량에 충분히 주의를
주고 안전한 상태에서 실시하십시오 .

• 체인을 장착하면 차량의 조향성능에 악
영향을 미칠 수 있습니다
.
체인 제조사가 추천하는 규정속도 이하 또는 30k m/ h 이내로 주행하십시오 .

• 도로상의 돌출부나 구멍 등 위험한 도로
운행 및 과격한 회전등은 차량이 튈 수
있으므로 삼가십시오
.

• 체인 규격이 맞지 않거나 규격대로 장착
하지 아니한 경우에는 차량이 훼손될 수
있으며 이로 인해
, 조향성 및 안전성에
문제를 야기시킬 수 있으므로 규격에 맞
는 체인을 장착하십시오 .
경 고

• 일반 체인 장착 시 체인과 서스펜션 부품인
너클과의 간섭으로 체인 연결 고리가 손상될
수도 있으니 반드시
KS규격 및 SAE의
‘ S
’급 규격을 만족하는 체인을 사용하십시오
.

• 체인 규격이 맞지 않거나 잘못 장착한 경우
는 차량의 제동 라인
, 서스펜션 , 차체 및 바
퀴 등을 훼손시킬 수 있으므로 주의하십시오 .
체인이 차량에 부딪히는 소리가 들리면 즉 시 차를 멈추고 다시 조이십시오 .

• 타이어 체인을 장착하고 0
.5~1k m 정도 주
행한 후에는 차체 손상 여부 및 안전을 위
하여 체인의 장착 상태를 확인해야 하며 ,
느슨할 경우에는 다시 조이십시오 .
주 의• 체인을 장착한 후에는 천천히 운행하십시오.
체인이 차체나 샤시에 닿는 소리가 들리면 즉
시 차를 멈추고 체인을 조이십시오. 소리가 나
지 않을 때까지 감속하고 눈이 없는 도로 주행
시는 바로 체인을 풀어 체인이 손상되지 않도
록 주의하십시오.
• 타이어 규격에 맞는 체인을 사용하여 차체를
보호하십시오.
본 차량에 부적합한 체인을 사용할 경우에는 차체를 손상시키므로 반드시 적절한 체인을
사용하시고 장착은 체인 제작사에서 제공하는
설명서를 참조하여 차체에 손상이 가지 않도
록 주의하십시오.
눈길 , 빙판길 외에는 체인의 사용을 삼가시고 ,
체인 장착시에는 체인 제작사에서 추천하는
규정속도 이하 또는 30km/h 이내로 주행하십
시오.
TQ-5-시동및주행.indd 342012-01-16 오후 3:52:56

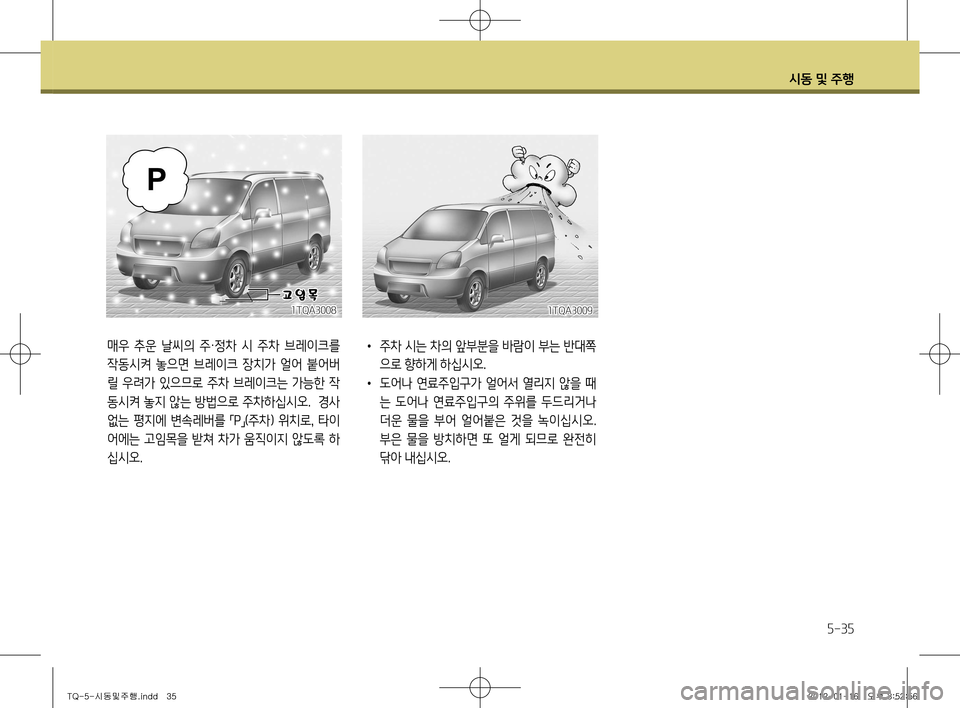

시동 및 주행
5-35
1TQA3008
매우 추운 날씨의 주·정차 시 주차 브레이크를
작동시켜 놓으면 브레이크 장치가 얼어 붙어버
릴 우려가 있으므로 주차 브레이크는 가능한 작
동시켜 놓지 않는 방법으로 주차하십시오. 경사
없는 평지에 변속레버를 「P
」(주차) 위치로
, 타이
어에는 고임목을 받쳐 차가 움직이지 않도록 하
십시오.
1TQA3009
• 주차 시는 차의 앞부분을 바람이 부는 반대쪽
으로 향하게 하십시오.
• 도어나 연료주입구가 얼어서 열리지 않을 때
는 도어나 연료주입구의 주위를 두드리거나
더운 물을 부어 얼어붙은 것을 녹이십시오.
부은 물을 방치하면 또 얼게 되므로 완전히
닦아 내십시오.
TQ-5-시동및주행.indd 352012-01-16 오후 3:52:56

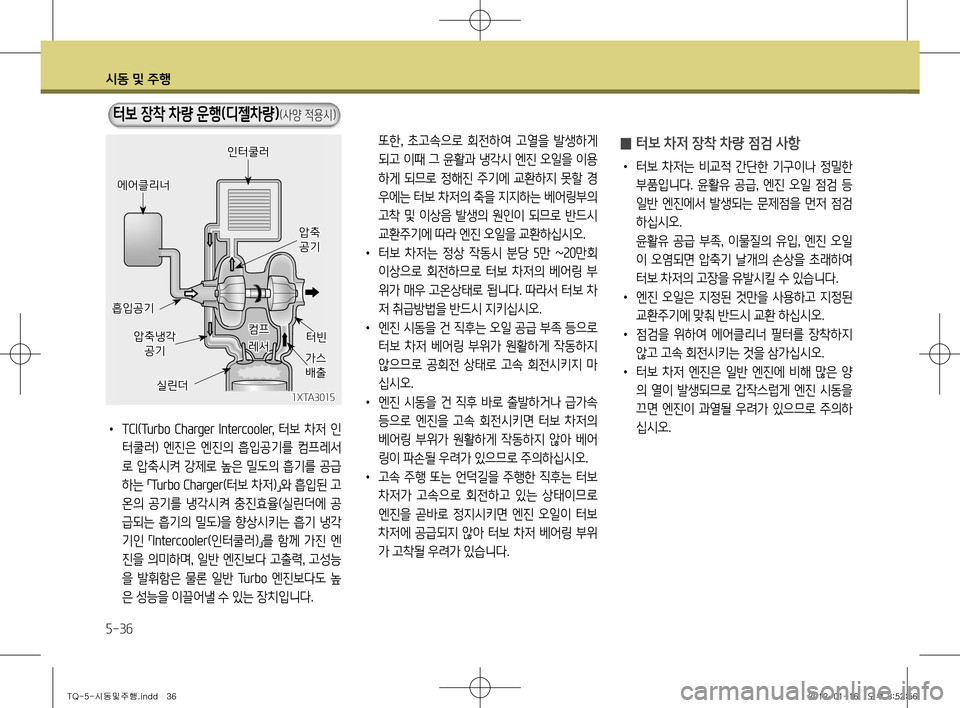

시동 및 주행
5-36

̰ 터보 차저 장착 차량 점검 사항
•
터보 차저는 비교적 간단한 기구이나 정밀한
부품입니다. 윤활유 공급 , 엔진 오일 점검 등
일반 엔진에서 발생되는 문제점을 먼저 점검
하십시오.
윤활유 공급 부족 , 이물질의 유입 , 엔진 오일
이 오염되면 압축기 날개의 손상을 초래하여
터보 차저의 고장을 유발시킬 수 있습니다.
• 엔진 오일은 지정된 것만을 사용하고 지정된
교환주기에 맞춰 반드시 교환 하십시오.
• 점검을 위하여 에어클리너 필터를 장착하지
않고 고속 회전시키는 것을 삼가십시오.
• 터보 차저 엔진은 일반 엔진에 비해 많은 양
의 열이 발생되므로 갑작스럽게 엔진 시동을
끄면 엔진이 과열될 우려가 있으므로 주의하
십시오.
또한
, 초고속으로 회전하여 고열을 발생하게
되고 이때 그 윤활과 냉각시 엔진 오일을 이용
하게 되므로 정해진 주기에 교환하지 못할 경
우에는 터보 차저의 축을 지지하는 베어링부의
고착 및 이상음 발생의 원인이 되므로 반드시
교환주기에 따라 엔진 오일을 교환하십시오.
• 터보 차저는 정상 작동시 분당 5만 ~20 만회
이상으로 회전하므로 터보 차저의 베어링 부
위가 매우 고온상태로 됩니다. 따라서 터보 차
저 취급방법을 반드시 지키십시오.
• 엔진 시동을 건 직후는 오일 공급 부족 등으로
터보 차저 베어링 부위가 원활하게 작동하지
않으므로 공회전 상태로 고속 회전시키지 마
십시오.
• 엔진 시동을 건 직후 바로 출발하거나 급가속
등으로 엔진을 고속 회전시키면 터보 차저의
베어링 부위가 원활하게 작동하지 않아 베어
링이 파손될 우려가 있으므로 주의하십시오.
• 고속 주행 또는 언덕길을 주행한 직후는 터보
차저가 고속으로 회전하고 있는 상태이므로
엔진을 곧바로 정지시키면 엔진 오일이 터보
차저에 공급되지 않아 터보 차저 베어링 부위
가 고착될 우려가 있습니다.
•
TCI (Turbo Charger Intercooler, 터보 차저 인
터쿨러) 엔진은 엔진의 흡입공기를 컴프레서
로 압축시켜 강제로 높은 밀도의 흡기를 공급
하는 「Turbo
Charger (터보 차저)
」와 흡입된 고
온의 공기를 냉각시켜 충진효율(실린더에 공
급되는 흡기의 밀도)을 향상시키는 흡기 냉각
기인 「Intercooler
(인터쿨러)
」를 함께 가진 엔
진을 의미하며 , 일반 엔진보다 고출력 , 고성능
을 발휘함은 물론 일반 Turbo 엔진보다도 높
은 성능을 이끌어낼 수 있는 장치입니다.
인터쿨러
실린더
가스배출
컴프
레서터빈
압축공기
흡입공기
에어클리너
압축냉각 공기
1XTA3015
터보 장착 차량 운행(디젤차량)(사양 적용시)
TQ-5-시동및주행.indd 362012-01-16 오후 3:52:56

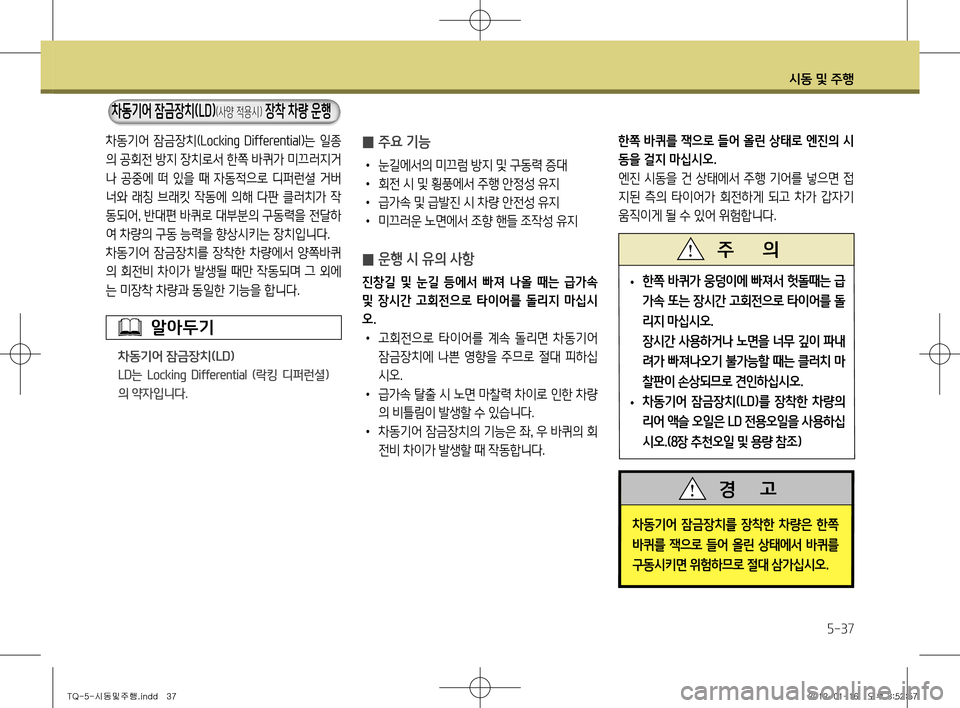

시동 및 주행
5-37
차동기어 잠금장치(Locking Differential )는 일종
의 공회전 방지 장치로서 한쪽 바퀴가 미끄러지거
나 공중에 떠 있을 때 자동적으로 디퍼런셜 거버
너와 래칭 브래킷 작동에 의해 다판 클러치가 작
동되어 , 반대편 바퀴로 대부분의 구동력을 전달하
여 차량의 구동 능력을 향상시키는 장치입니다.
차동기어 잠금장치를 장착한 차량에서 양쪽바퀴
의 회전비 차이가 발생될 때만 작동되며 그 외에
는 미장착 차량과 동일한 기능을 합니다.
알아두기
차동기어 잠금장치(LD)
LD는 Locking Differential (락킹 디퍼런셜) 의 약자입니다.
차동기어 잠금장치(LD) (사양 적용시) 장착 차량 운행

̰ 주요 기능
•
눈길에서의 미끄럼 방지 및 구동력 증대
• 회전 시 및 횡풍에서 주행 안정성 유지
• 급가속 및 급발진 시 차량 안전성 유지
• 미끄러운 노면에서 조향 핸들 조작성 유지

̰ 운행 시 유의 사항
진창길 및 눈길 등에서 빠져 나올 때는 급가속
및 장시간 고회전으로 타이어를 돌리지 마십시오. •
고회전으로 타이어를 계속 돌리면 차동기어
잠금장치에 나쁜 영향을 주므로 절대 피하십
시오.
• 급가속 탈출 시 노면 마찰력 차이로 인한 차량
의 비틀림이 발생할 수 있습니다.
• 차동기어 잠금장치의 기능은 좌 , 우 바퀴의 회
전비 차이가 발생할 때 작동합니다. 한쪽 바퀴를 잭으로 들어 올린 상태로 엔진의 시동을 걸지 마십시오.
엔진 시동을 건 상태에서 주행 기어를 넣으면 접
지된 측의 타이어가 회전하게 되고 차가 갑자기
움직이게 될 수 있어 위험합니다.
차동기어 잠금장치를 장착한 차량은 한쪽
바퀴를 잭으로 들어 올린 상태에서 바퀴를
구동시키면 위험하므로 절대 삼가십시오
.
경 고

• 한쪽 바퀴가 웅덩이에 빠져서 헛돌때는 급
가속 또는 장시간 고회전으로 타이어를 돌
리지 마십시오
.
장시간 사용하거나 노면을 너무 깊이 파내 려가 빠져나오기 불가능할 때는 클러치 마
찰판이 손상되므로 견인하십시오 .

• 차동기어 잠금장치
(LD)를 장착한 차량의
리어 액슬 오일은 LD 전용오일을 사용하십
시오 .(8장 추천오일 및 용량 참조 )
주 의
TQ-5-시동및주행.indd 372012-01-16 오후 3:52:57

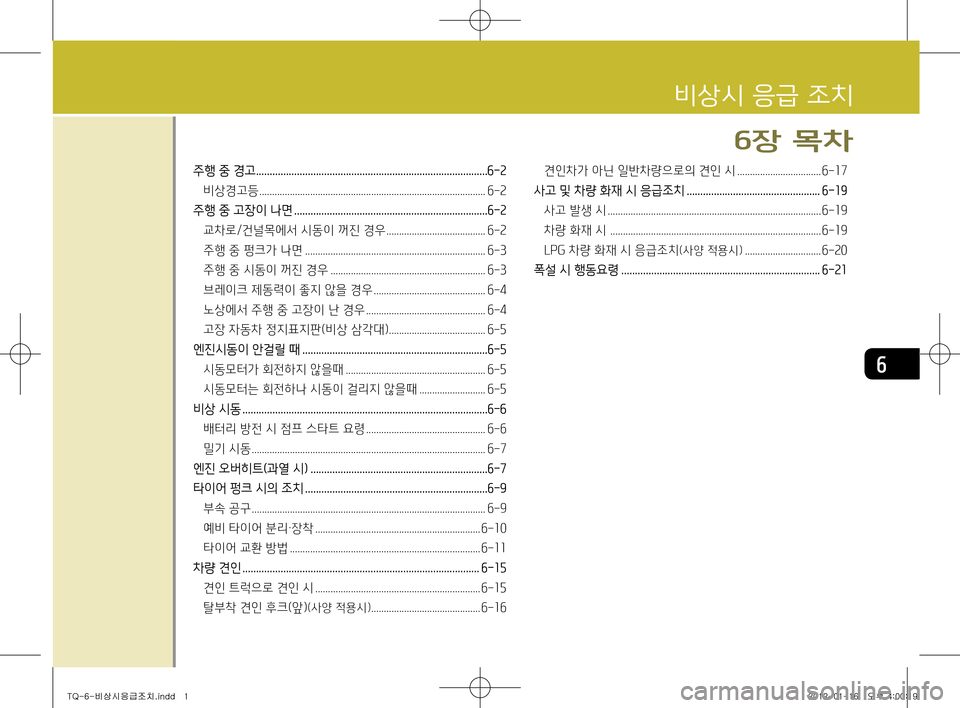

6
주행 중 경고 .....................................................................................6-2
비상경고등 ......................................................................................... 6-2
주행 중 고장이 나면 .......................................................................6-2 교차로/건널목에서 시동이 꺼진 경우 .......................................6-2
주행 중 펑크가 나면 ....................................................................... 6-3
주행 중 시동이 꺼진 경우 ............................................................. 6-3
브레이크 제동력이 좋지 않을 경우 ............................................6-4
노상에서 주행 중 고장이 난 경우 ...............................................6-4
고장 자동차 정지표지판(비상 삼각대) ......................................6-5
엔진시동이 안걸릴 때 ....................................................................6-5
시동모터가 회전하지 않을때 ....................................................... 6-5
시동모터는 회전하나 시동이 걸리지 않을때 ..........................6-5
비상 시동 ..........................................................................................6-6
배터리 방전 시 점프 스타트 요령 ...............................................6-6
밀기 시동 ............................................................................................ 6-7
엔진 오버히트(과열 시) .................................................................6-7
타이어 펑크 시의 조치 ...................................................................6-9 부속 공구 ............................................................................................ 6-9
예비 타이어 분리·장착 ................................................................. 6-10
타이어 교환 방법 ........................................................................... 6-11
차량 견인 ....................................................................................... 6-15 견인 트럭으로 견인 시 ................................................................. 6-15
탈부착 견인 후크(앞) (사양 적용시) ........................................... 6-16 견인차가 아닌 일반차량으로의 견인 시
.................................6-17
사고 및 차량 화재 시 응급조치 ................................................. 6-19 사고 발생 시 .................................................................................... 6-19
차량 화재 시 ................................................................................... 6-19
LPG 차량 화재 시 응급조치 (사양 적용시) .............................. 6-20
폭설 시 행동요령 ......................................................................... 6-21
비상시 응급 조치
6장 목차
TQ-6-비상시응급조치.indd 12012-01-16 오후 4:00:19

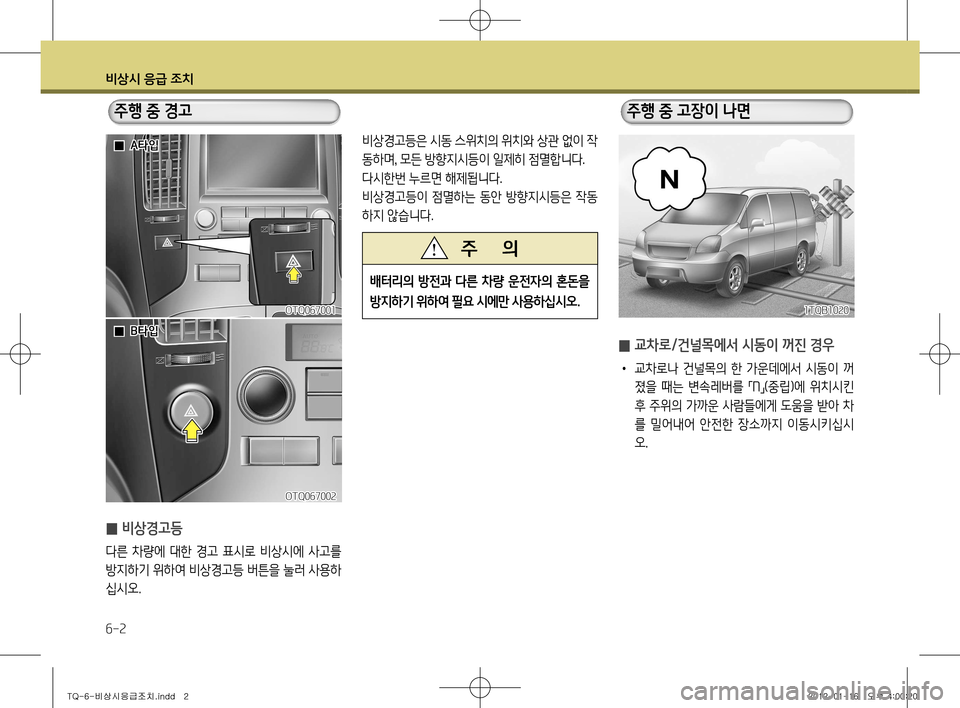

비상시 응급 조치
6-2
주행 중 경고 주행 중 고장이 나면
비상경고등은 시동 스위치의 위치와 상관 없이 작
동하며, 모든 방향지시등이 일제히 점멸합니다.
다시한번 누르면 해제됩니다.
비상경고등이 점멸하는 동안 방향지시등은 작동
하지 않습니다.

̰ 비상경고등
다른 차량에 대한 경고 표시로 비상시에 사고를
방지하기 위하여 비상경고등 버튼을 눌러 사용하
십시오.
OTQ067001
OTQ067002
배터리의 방전과 다른 차량 운전자의 혼돈을
방지하기 위하여 필요 시에만 사용하십시오
.
주 의

̰ 교차로/건널목에서 시동이 꺼진 경우
•
교차로나 건널목의 한 가운데에서 시동이 꺼
졌을 때는 변속레버를 「N
」(중립)에 위치시킨
후 주위의 가까운 사람들에게 도움을 받아 차
를 밀어내어 안전한 장소까지 이동시키십시
오.
̰A타입

̰B타입
1TQB1020
TQ-6-비상시응급조치.indd 22012-01-16 오후 4:00:20

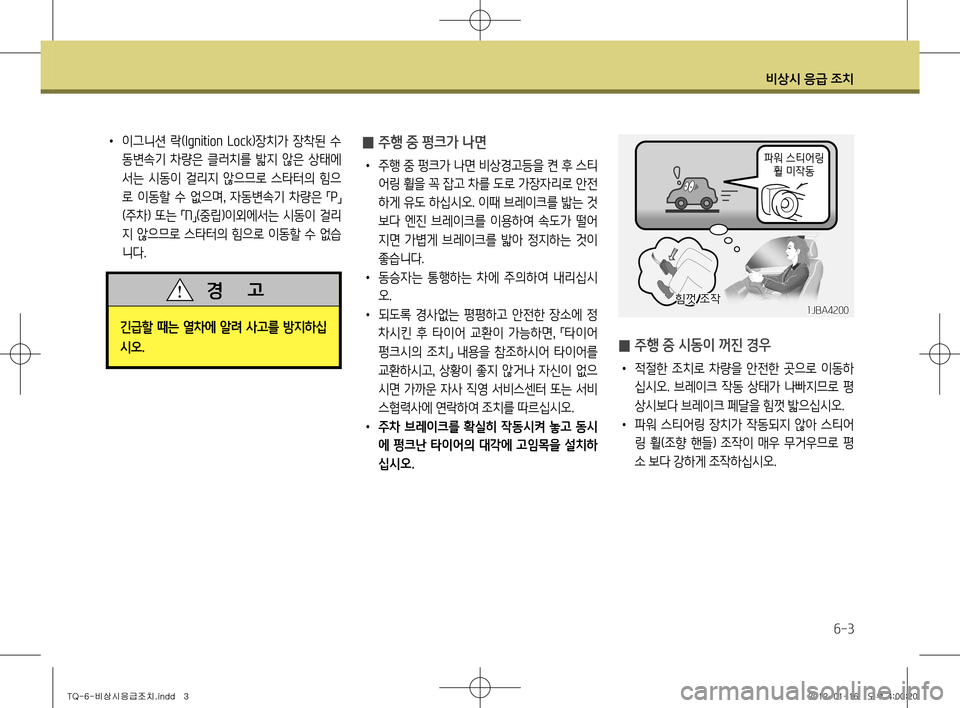

비상시 응급 조치
6-3

̰ 주행 중 펑크가 나면
•
주행 중 펑크가 나면 비상경고등을 켠 후 스티
어링 휠을 꼭 잡고 차를 도로 가장자리로 안전
하게 유도 하십시오. 이때 브레이크를 밟는 것
보다 엔진 브레이크를 이용하여 속도가 떨어
지면 가볍게 브레이크를 밟아 정지하는 것이
좋습니다.
• 동승자는 통행하는 차에 주의하여 내리십시
오.
• 되도록 경사없는 평평하고 안전한 장소에 정
차시킨 후 타이어 교환이 가능하면 ,
「타이어
펑크시의 조치 」 내용을 참조하시어 타이어를
교환하시고 , 상황이 좋지 않거나 자신이 없으
시면 가까운 자사 직영 서비스센터 또는 서비
스협력사에 연락하여 조치를 따르십시오.
• 주차 브레이크를 확실히 작동시켜 놓고 동시
에 펑크난 타이어의 대각에 고임목을 설치하 십시오.
•
이그니션 락( Ignition Lock )장치가 장착된 수
동변속기 차량은 클러치를 밟지 않은 상태에
서는 시동이 걸리지 않으므로 스타터의 힘으
로 이동할 수 없으며 , 자동변속기 차량은
「P
」
(주차) 또는 「N
」(중립)이외에서는 시동이 걸리
지 않으므로 스타터의 힘으로 이동할 수 없습
니다.
긴급할 때는 열차에 알려 사고를 방지하십
시오 .
경 고
1JBA4200

̰ 주행 중 시동이 꺼진 경우
•
적절한 조치로 차량을 안전한 곳으로 이동하
십시오. 브레이크 작동 상태가 나빠지므로 평
상시보다 브레이크 페달을 힘껏 밟으십시오.
• 파워 스티어링 장치가 작동되지 않아 스티어
링 휠(조향 핸들) 조작이 매우 무거우므로 평
소 보다 강하게 조작하십시오.
힘껏 조작
파워 스티어링 휠 미작동
