Hyundai H-1 (Grand Starex) 2008 Manual del propietario (in Spanish)

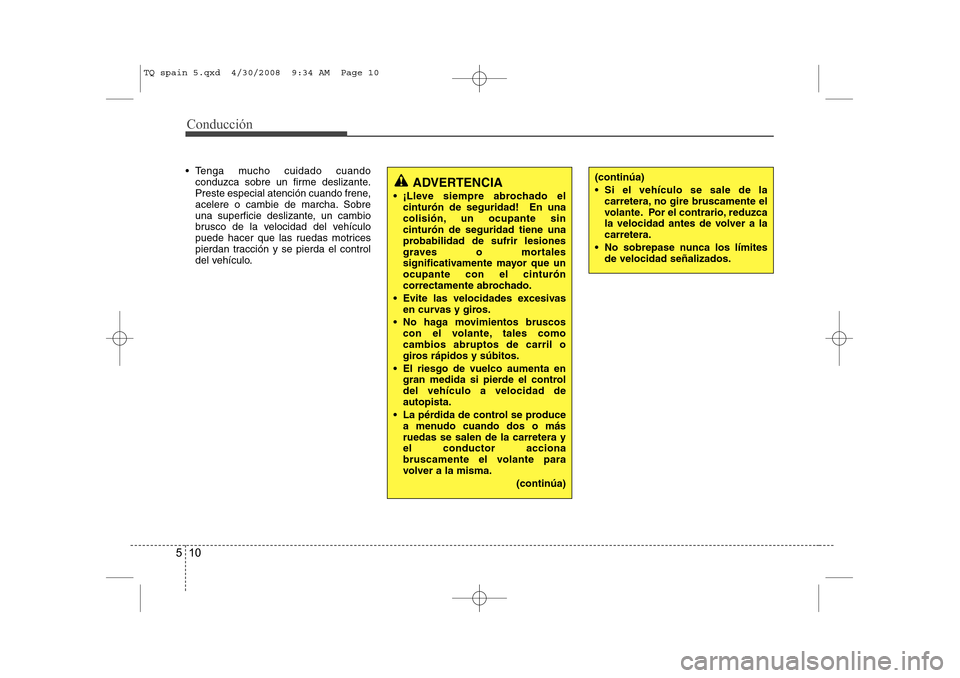

Conducción
10
5
(continúa)
 Si el vehículo se sale de la
carretera, no gire bruscamente el
volante. Por el contrario, reduzca
la velocidad antes de volver a lacarretera.
 No sobrepase nunca los límites de velocidad señalizados. Tenga mucho cuidado cuandoconduzca sobre un firme deslizante.
Preste especial atención cuando frene,
acelere o cambie de marcha. Sobre
una superficie deslizante, un cambio
brusco de la velocidad del vehículo
puede hacer que las ruedas motrices
pierdan tracción y se pierda el control
del vehículo.
ADVERTENCIA
 ¡Lleve siempre abrochado el cinturón de seguridad! En una
colisión, un ocupante sincinturón de seguridad tiene una
probabilidad de sufrir lesiones
graves o mortales
significativamente mayor que unocupante con el cinturón
correctamente abrochado.
 Evite las velocidades excesivas en curvas y giros.
 No haga movimientos bruscos con el volante, tales comocambios abruptos de carril o
giros rápidos y súbitos.
 El riesgo de vuelco aumenta en gran medida si pierde el controldel vehículo a velocidad deautopista.
 La pérdida de control se produce a menudo cuando dos o másruedas se salen de la carretera yel conductor acciona
bruscamente el volante para
volver a la misma.
(continúa)
TQ spain 5.qxd 4/30/2008 9:34 AM Page 10

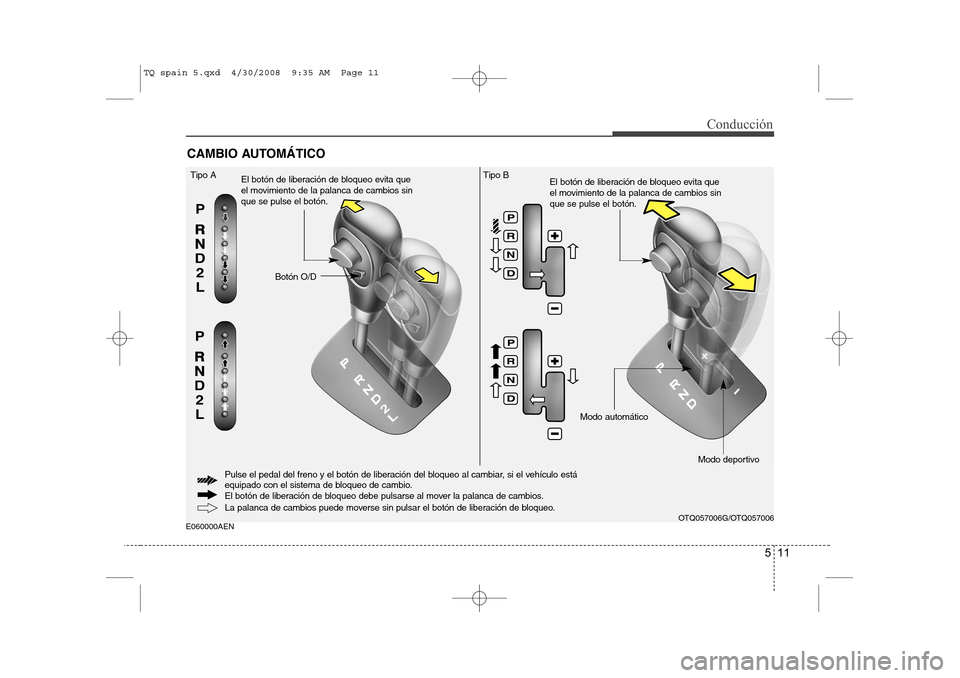

511
Conducción
E060000AENCAMBIO AUTOMÁTICO
La palanca de cambios puede moverse sin pulsar el botón de liberación de bloqueo.
Botón O/D
Tipo A
El botón de liberación de bloqueo evita que
el movimiento de la palanca de cambios sinque se pulse el botón.El botón de liberación de bloqueo evita que
el movimiento de la palanca de cambios sinque se pulse el botón.
Modo automático Modo deportivo
Pulse el pedal del freno y el botón de liberación del bloqueo al cambiar, si el vehículo está
equipado con el sistema de bloqueo de cambio.
El botón de liberación de bloqueo debe pulsarse al mover la palanca de cambios.
OTQ057006G/OTQ057006
Tipo B
TQ spain 5.qxd 4/30/2008 9:35 AM Page 11

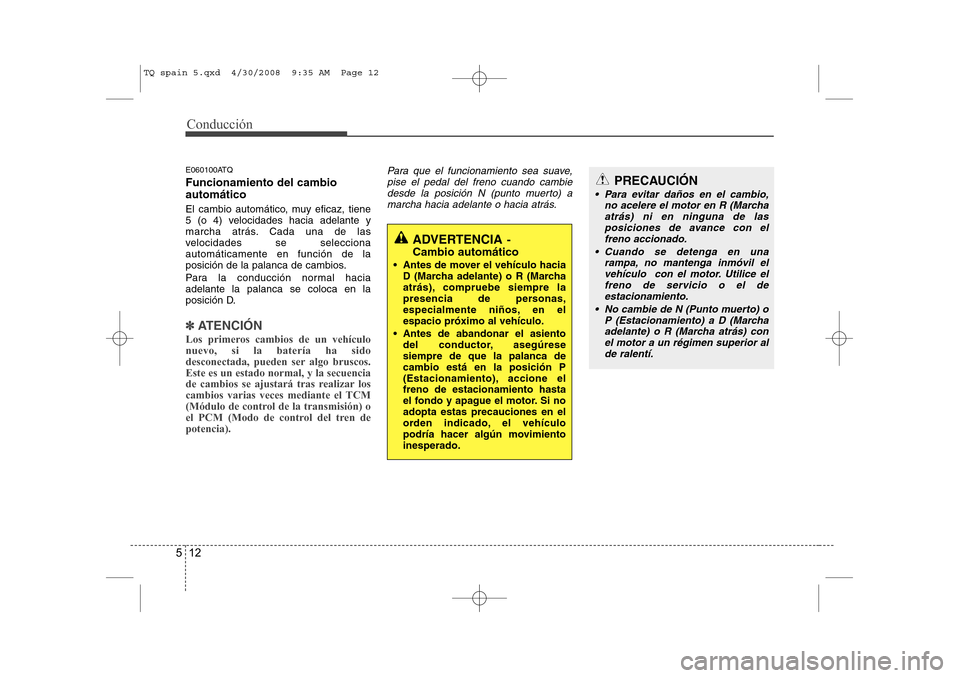

Conducción
12
5
E060100ATQ Funcionamiento del cambio automático
El cambio automático, muy eficaz, tiene
5 (o 4) velocidades hacia adelante y
marcha atrás. Cada una de las
velocidades se seleccionaautomáticamente en función de la
posición de la palanca de cambios.
Para la conducción normal hacia adelante la palanca se coloca en la
posición D.
✽✽
ATENCIÓN
Los primeros cambios de un vehículo nuevo, si la batería ha sido
desconectada, pueden ser algo bruscos.Este es un estado normal, y la secuencia
de cambios se ajustará tras realizar los
cambios varias veces mediante el TCM
(Módulo de control de la transmisión) o
el PCM (Modo de control del tren depotencia).
Para que el funcionamiento sea suave, pise el pedal del freno cuando cambie desde la posición N (punto muerto) a
marcha hacia adelante o hacia atrás.PRECAUCIÓN
 Para evitar daños en el cambio, no acelere el motor en R (Marchaatrás) ni en ninguna de las posiciones de avance con el
freno accionado.
 Cuando se detenga en una rampa, no mantenga inmóvil elvehículo con el motor. Utilice elfreno de servicio o el de
estacionamiento.
 No cambie de N (Punto muerto) o P (Estacionamiento) a D (Marchaadelante) o R (Marcha atrás) con
el motor a un régimen superior al de ralentí.
ADVERTENCIA -
Cambio automático
 Antes de mover el vehículo hacia D (Marcha adelante) o R (Marcha
atrás), compruebe siempre la
presencia de personas,
especialmente niños, en elespacio próximo al vehículo.
 Antes de abandonar el asiento del conductor, asegúresesiempre de que la palanca decambio está en la posición P
(Estacionamiento), accione elfreno de estacionamiento hasta
el fondo y apague el motor. Si noadopta estas precauciones en el
orden indicado, el vehículo
podría hacer algún movimientoinesperado.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 12

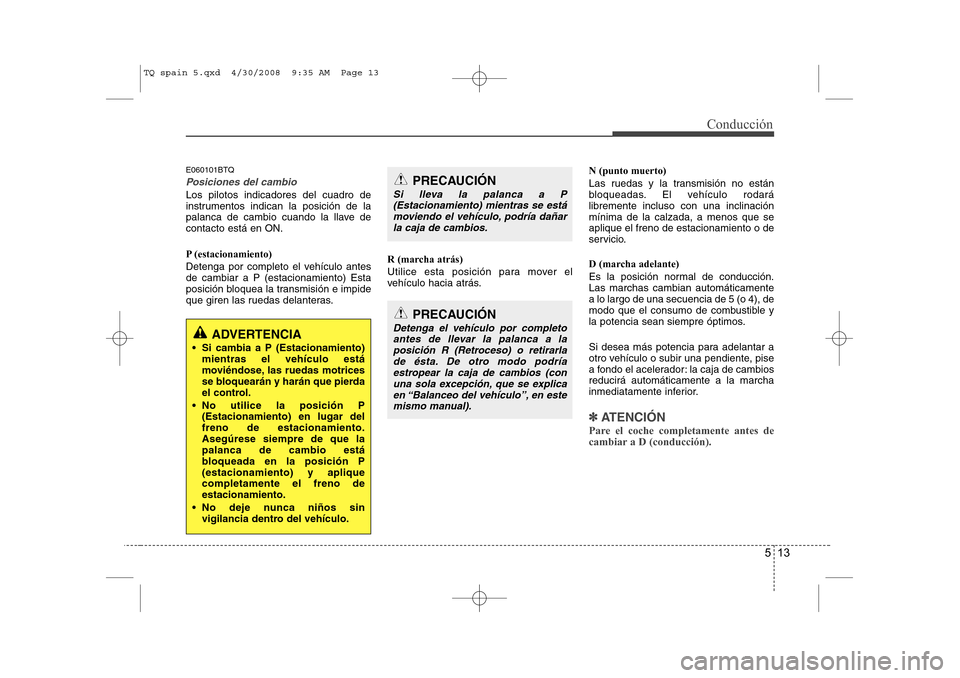

513
Conducción
E060101BTQ
Posiciones del cambio
Los pilotos indicadores del cuadro de
instrumentos indican la posición de la
palanca de cambio cuando la llave decontacto está en ON.
P (estacionamiento)
Detenga por completo el vehículo antes de cambiar a P (estacionamiento) Esta
posición bloquea la transmisión e impide
que giren las ruedas delanteras.R (marcha atrás)
Utilice esta posición para mover el
vehículo hacia atrás.N (punto muerto)
Las ruedas y la transmisión no están
bloqueadas. El vehículo rodarálibremente incluso con una inclinaciónmínima de la calzada, a menos que seaplique el freno de estacionamiento o de
servicio.
D (marcha adelante)
Es la posición normal de conducción. Las marchas cambian automáticamentea lo largo de una secuencia de 5 (o 4), de
modo que el consumo de combustible y
la potencia sean siempre óptimos.
Si desea más potencia para adelantar a
otro vehículo o subir una pendiente, pise
a fondo el acelerador: la caja de cambiosreducirá automáticamente a la marcha
inmediatamente inferior.
✽✽
ATENCIÓN
Pare el coche completamente antes de
cambiar a D (conducción).
PRECAUCIÓN
Si lleva la palanca a P (Estacionamiento) mientras se está moviendo el vehículo, podría dañarla caja de cambios.
PRECAUCIÓN
Detenga el vehículo por completoantes de llevar la palanca a la
posición R (Retroceso) o retirarlade ésta. De otro modo podría estropear la caja de cambios (conuna sola excepción, que se explica
en “Balanceo del vehículo”, en estemismo manual).ADVERTENCIA
 Si cambia a P (Estacionamiento) mientras el vehículo está
moviéndose, las ruedas motrices
se bloquearán y harán que pierda
el control.
 No utilice la posición P (Estacionamiento) en lugar delfreno de estacionamiento.Asegúrese siempre de que lapalanca de cambio está
bloqueada en la posición P(estacionamiento) y apliquecompletamente el freno deestacionamiento.
 No deje nunca niños sin vigilancia dentro del vehículo.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 13

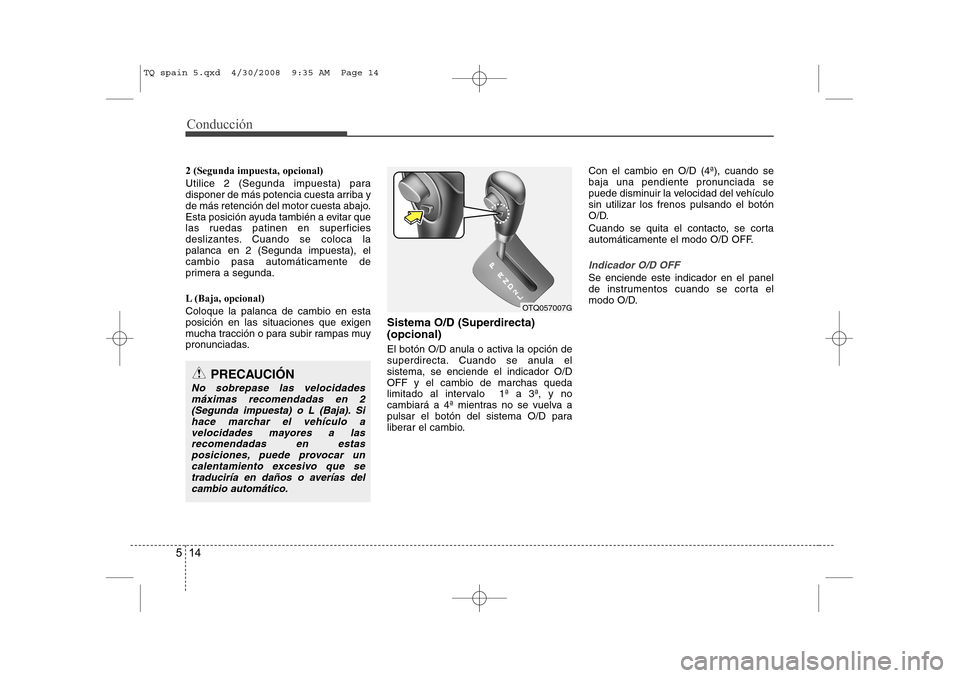

Conducción
14
5
2 (Segunda impuesta, opcional)
Utilice 2 (Segunda impuesta) para
disponer de más potencia cuesta arriba y
de más retención del motor cuesta abajo.
Esta posición ayuda también a evitar que
las ruedas patinen en superficies
deslizantes. Cuando se coloca lapalanca en 2 (Segunda impuesta), elcambio pasa automáticamente de
primera a segunda.
L (Baja, opcional) Coloque la palanca de cambio en esta
posición en las situaciones que exigen
mucha tracción o para subir rampas muy
pronunciadas. Sistema O/D (Superdirecta) (opcional)
El botón O/D anula o activa la opción de
superdirecta. Cuando se anula elsistema, se enciende el indicador O/DOFF y el cambio de marchas queda
limitado al intervalo 1ª a 3ª, y no
cambiará a 4ª mientras no se vuelva a
pulsar el botón del sistema O/D para
liberar el cambio.Con el cambio en O/D (4ª), cuando se
baja una pendiente pronunciada se
puede disminuir la velocidad del vehículosin utilizar los frenos pulsando el botón
O/D.
Cuando se quita el contacto, se corta
automáticamente el modo O/D OFF.
Indicador O/D OFF
Se enciende este indicador en el panel
de instrumentos cuando se corta el
modo O/D.
PRECAUCIÓN
No sobrepase las velocidades
máximas recomendadas en 2(Segunda impuesta) o L (Baja). Si
hace marchar el vehículo avelocidades mayores a lasrecomendadas en estasposiciones, puede provocar un
calentamiento excesivo que setraduciría en daños o averías delcambio automático.
OTQ057007G
TQ spain 5.qxd 4/30/2008 9:35 AM Page 14

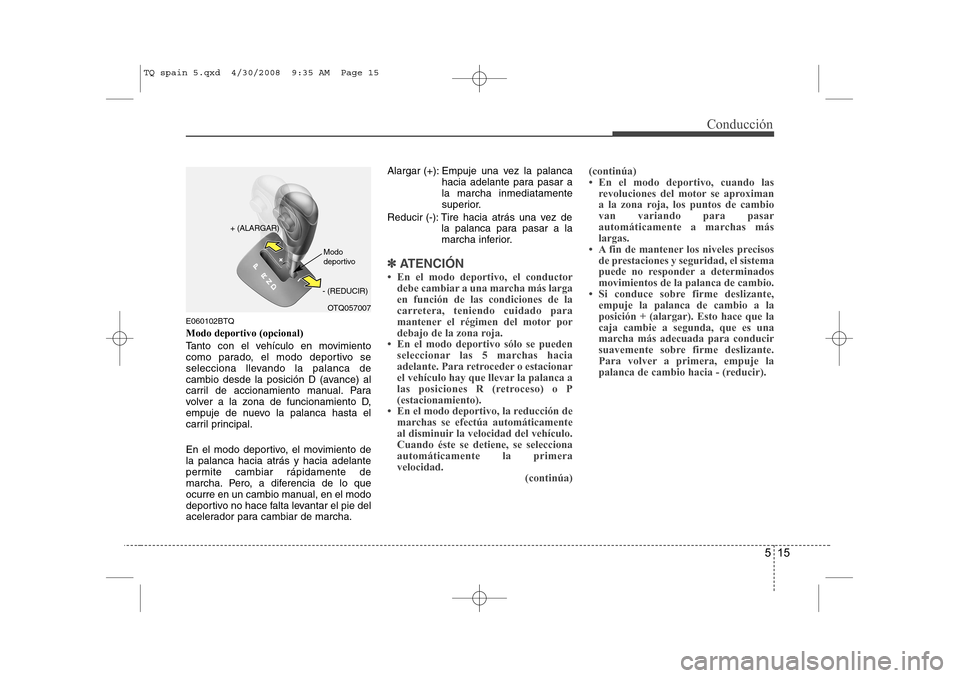

515
Conducción
E060102BTQ Modo deportivo (opcional)
Tanto con el vehículo en movimiento
como parado, el modo deportivo se
selecciona llevando la palanca de
cambio desde la posición D (avance) al
carril de accionamiento manual. Para
volver a la zona de funcionamiento D,
empuje de nuevo la palanca hasta el
carril principal.
En el modo deportivo, el movimiento de la palanca hacia atrás y hacia adelante
permite cambiar rápidamente de
marcha. Pero, a diferencia de lo que
ocurre en un cambio manual, en el modo
deportivo no hace falta levantar el pie del
acelerador para cambiar de marcha.Alargar (+): Empuje una vez la palanca
hacia adelante para pasar ala marcha inmediatamente
superior.
Reducir (-): Tire hacia atrás una vez de la palanca para pasar a la
marcha inferior.
✽✽ATENCIÓN

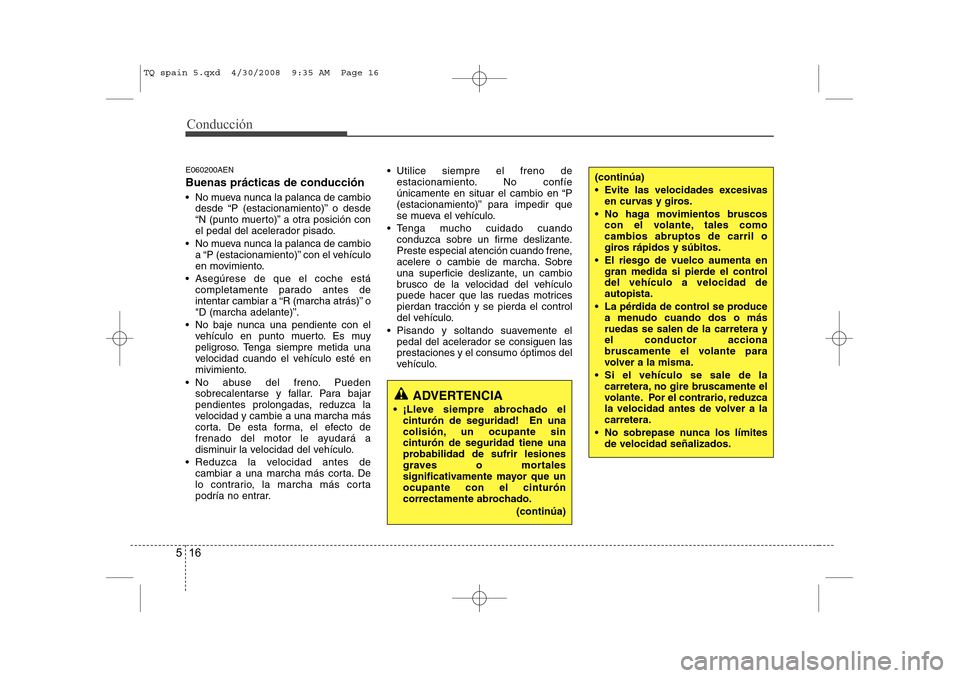

Conducción
16
5
E060200AEN Buenas prácticas de conducción
 No mueva nunca la palanca de cambio
desde “P (estacionamiento)” o desde
“N (punto muerto)” a otra posición con
el pedal del acelerador pisado.
 No mueva nunca la palanca de cambio a “P (estacionamiento)” con el vehículo
en movimiento.
 Asegúrese de que el coche está completamente parado antes de
intentar cambiar a “R (marcha atrás)” o"D (marcha adelante)”.
 No baje nunca una pendiente con el vehículo en punto muerto. Es muy
peligroso. Tenga siempre metida una
velocidad cuando el vehículo esté en
mivimiento.
 No abuse del freno. Pueden sobrecalentarse y fallar. Para bajar
pendientes prolongadas, reduzca la
velocidad y cambie a una marcha más
corta. De esta forma, el efecto de
frenado del motor le ayudará a
disminuir la velocidad del vehículo.
 Reduzca la velocidad antes de cambiar a una marcha más corta. De
lo contrario, la marcha más corta
podría no entrar.  Utilice siempre el freno de
estacionamiento. No confíe
únicamente en situar el cambio en “P
(estacionamiento)” para impedir que
se mueva el vehículo.
 Tenga mucho cuidado cuando conduzca sobre un firme deslizante.
Preste especial atención cuando frene,
acelere o cambie de marcha. Sobre
una superficie deslizante, un cambio
brusco de la velocidad del vehículo
puede hacer que las ruedas motrices
pierdan tracción y se pierda el control
del vehículo.
 Pisando y soltando suavemente el pedal del acelerador se consiguen lasprestaciones y el consumo óptimos del
vehículo.
ADVERTENCIA
 ¡Lleve siempre abrochado el cinturón de seguridad! En una
colisión, un ocupante sincinturón de seguridad tiene una
probabilidad de sufrir lesiones
graves o mortales
significativamente mayor que unocupante con el cinturón
correctamente abrochado.
(continúa)
(continúa)
 Evite las velocidades excesivasen curvas y giros.
 No haga movimientos bruscos con el volante, tales como cambios abruptos de carril o
giros rápidos y súbitos.
 El riesgo de vuelco aumenta en gran medida si pierde el controldel vehículo a velocidad deautopista.
 La pérdida de control se produce a menudo cuando dos o másruedas se salen de la carretera yel conductor acciona
bruscamente el volante para
volver a la misma.
 Si el vehículo se sale de la carretera, no gire bruscamente el
volante. Por el contrario, reduzca
la velocidad antes de volver a lacarretera.
 No sobrepase nunca los límites de velocidad señalizados.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 16

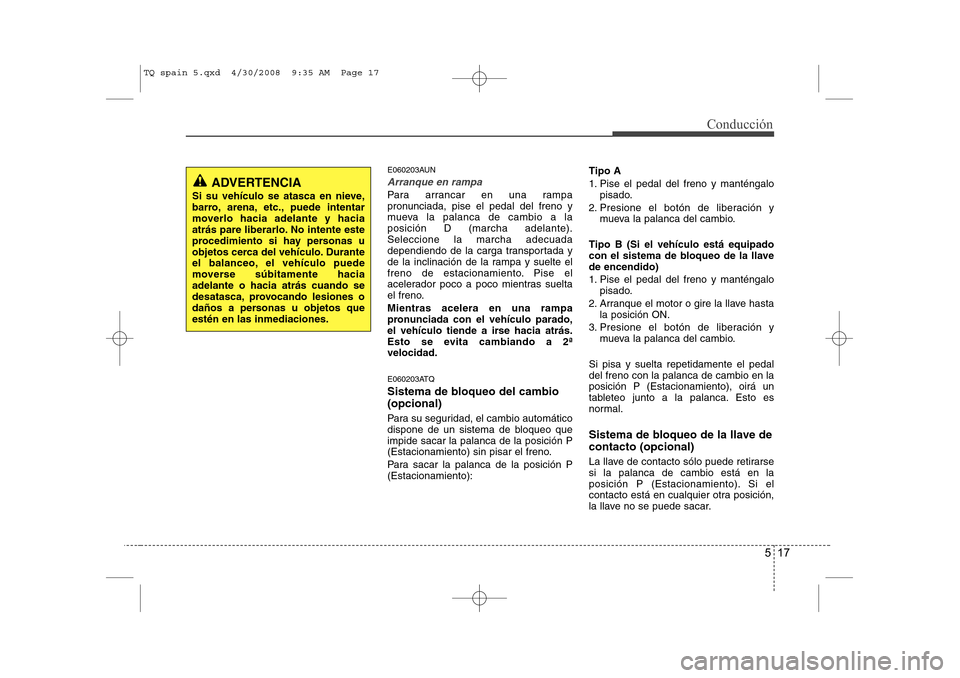

517
Conducción
E060203AUN
Arranque en rampa
Para arrancar en una rampa
pronunciada, pise el pedal del freno y
mueva la palanca de cambio a laposición D (marcha adelante).Seleccione la marcha adecuada
dependiendo de la carga transportada y
de la inclinación de la rampa y suelte el
freno de estacionamiento. Pise el
acelerador poco a poco mientras suelta
el freno. Mientras acelera en una rampa
pronunciada con el vehículo parado,
el vehículo tiende a irse hacia atrás.
Esto se evita cambiando a 2ªvelocidad.
E060203ATQ
Sistema de bloqueo del cambio (opcional)
Para su seguridad, el cambio automático
dispone de un sistema de bloqueo queimpide sacar la palanca de la posición P
(Estacionamiento) sin pisar el freno.
Para sacar la palanca de la posición P (Estacionamiento):Tipo A
1. Pise el pedal del freno y manténgalo
pisado.
2. Presione el botón de liberación y mueva la palanca del cambio.
Tipo B (Si el vehículo está equipado
con el sistema de bloqueo de la llavede encendido)
1. Pise el pedal del freno y manténgalo pisado.
2. Arranque el motor o gire la llave hasta la posición ON.
3. Presione el botón de liberación y mueva la palanca del cambio.
Si pisa y suelta repetidamente el pedal del freno con la palanca de cambio en laposición P (Estacionamiento), oirá un
tableteo junto a la palanca. Esto es
normal.
Sistema de bloqueo de la llave de contacto (opcional)
La llave de contacto sólo puede retirarse si la palanca de cambio está en la
posición P (Estacionamiento). Si el
contacto está en cualquier otra posición,
la llave no se puede sacar.
ADVERTENCIA
Si su vehículo se atasca en nieve,
barro, arena, etc., puede intentar
moverlo hacia adelante y hacia
atrás pare liberarlo. No intente este
procedimiento si hay personas u
objetos cerca del vehículo. Durante
el balanceo, el vehículo puede
moverse súbitamente haciaadelante o hacia atrás cuando se
desatasca, provocando lesiones o
daños a personas u objetos queestén en las inmediaciones.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 17

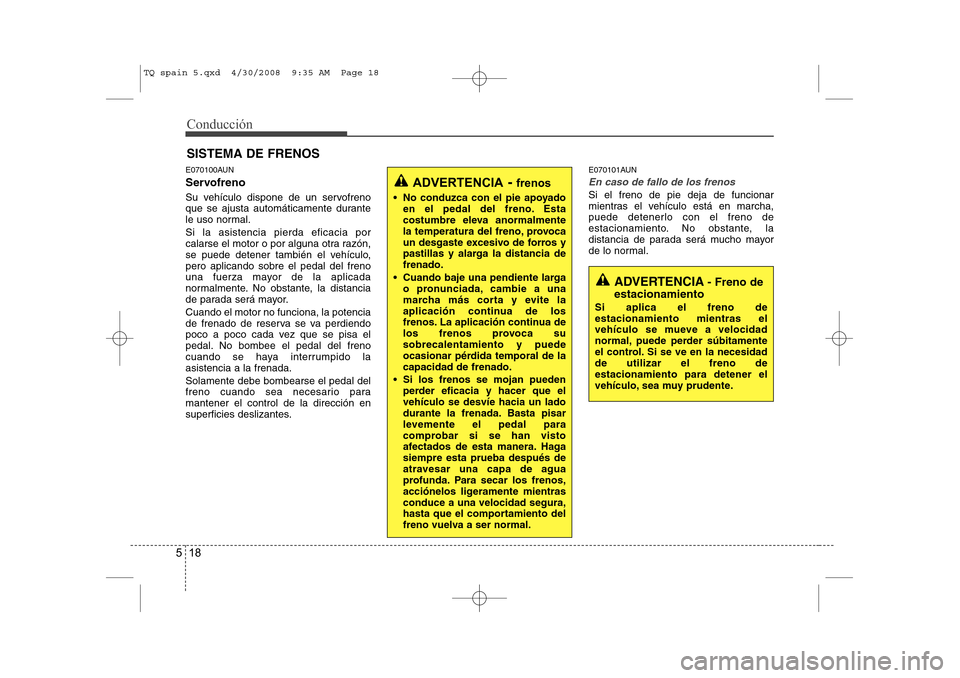

Conducción
18
5
E070100AUN
Servofreno
Su vehículo dispone de un servofreno
que se ajusta automáticamente durante
le uso normal. Si la asistencia pierda eficacia por
calarse el motor o por alguna otra razón,
se puede detener también el vehículo,pero aplicando sobre el pedal del freno
una fuerza mayor de la aplicada
normalmente. No obstante, la distancia
de parada será mayor. Cuando el motor no funciona, la potencia
de frenado de reserva se va perdiendo
poco a poco cada vez que se pisa el
pedal. No bombee el pedal del freno
cuando se haya interrumpido laasistencia a la frenada. Solamente debe bombearse el pedal del
freno cuando sea necesario paramantener el control de la dirección en
superficies deslizantes. E070101AUN
En caso de fallo de los frenos
Si el freno de pie deja de funcionar
mientras el vehículo está en marcha,
puede detenerlo con el freno de
estacionamiento. No obstante, la
distancia de parada será mucho mayor
de lo normal.
SISTEMA DE FRENOS
ADVERTENCIA
- Freno de
estacionamiento
Si aplica el freno de estacionamiento mientras el
vehículo se mueve a velocidad
normal, puede perder súbitamente
el control. Si se ve en la necesidadde utilizar el freno deestacionamiento para detener el
vehículo, sea muy prudente.
ADVERTENCIA - frenos
 No conduzca con el pie apoyado en el pedal del freno. Esta
costumbre eleva anormalmente
la temperatura del freno, provoca
un desgaste excesivo de forros y
pastillas y alarga la distancia defrenado.
 Cuando baje una pendiente larga o pronunciada, cambie a una
marcha más corta y evite la
aplicación continua de los
frenos. La aplicación continua de
los frenos provoca susobrecalentamiento y puede
ocasionar pérdida temporal de lacapacidad de frenado.
 Si los frenos se mojan pueden perder eficacia y hacer que elvehículo se desvíe hacia un lado
durante la frenada. Basta pisar
levemente el pedal para
comprobar si se han visto
afectados de esta manera. Hagasiempre esta prueba después de
atravesar una capa de agua
profunda. Para secar los frenos,
acciónelos ligeramente mientrasconduce a una velocidad segura,
hasta que el comportamiento del
freno vuelva a ser normal.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 18

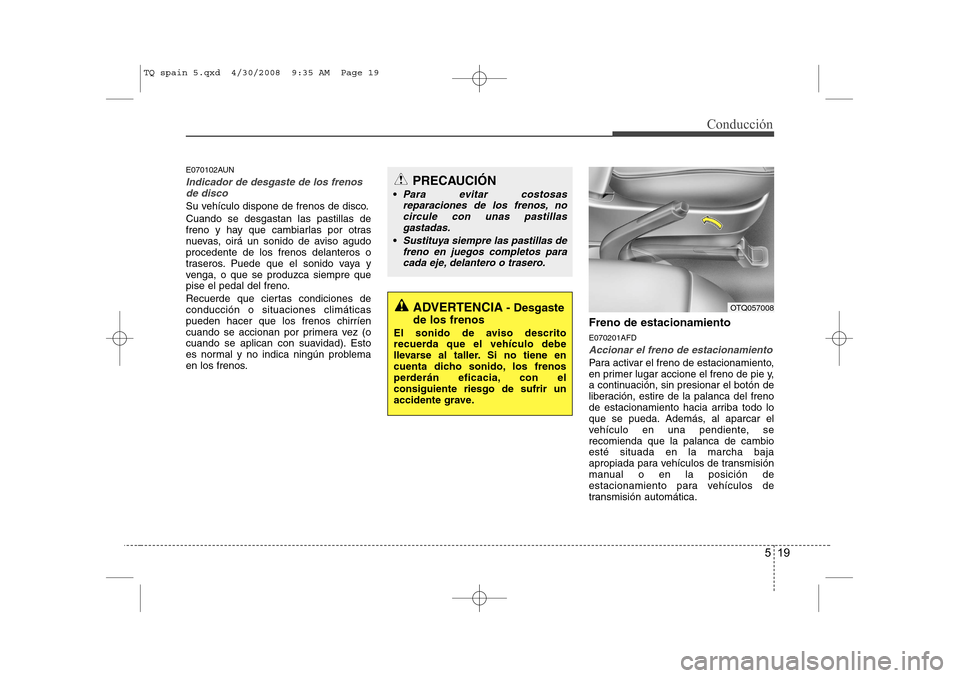

519
Conducción
E070102AUN
Indicador de desgaste de los frenosde disco
Su vehículo dispone de frenos de disco. Cuando se desgastan las pastillas de
freno y hay que cambiarlas por otras
nuevas, oirá un sonido de aviso agudoprocedente de los frenos delanteros o
traseros. Puede que el sonido vaya y
venga, o que se produzca siempre que
pise el pedal del freno.
Recuerde que ciertas condiciones de conducción o situaciones climáticaspueden hacer que los frenos chirríen
cuando se accionan por primera vez (o
cuando se aplican con suavidad). Esto
es normal y no indica ningún problema
en los frenos. Freno de estacionamiento E070201AFD
Accionar el freno de estacionamiento
Para activar el freno de estacionamiento,
en primer lugar accione el freno de pie y,
a continuación, sin presionar el botón de
liberación, estire de la palanca del freno
de estacionamiento hacia arriba todo lo
que se pueda. Además, al aparcar el
vehículo en una pendiente, serecomienda que la palanca de cambioesté situada en la marcha baja
apropiada para vehículos de transmisión
manual o en la posición de
estacionamiento para vehículos de
transmisión automática.
ADVERTENCIA
- Desgaste
de los frenos
El sonido de aviso descrito
recuerda que el vehículo debe
llevarse al taller. Si no tiene en
cuenta dicho sonido, los frenos
perderán eficacia, con elconsiguiente riesgo de sufrir un
accidente grave.
PRECAUCIÓN

Para evitar costosas reparaciones de los frenos, no circule con unas pastillasgastadas.
Sustituya siempre las pastillas de
freno en juegos completos paracada eje, delantero o trasero.
OTQ057008
TQ spain 5.qxd 4/30/2008 9:35 AM Page 19
