Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

317
Sicherheitssysteme Ihres Fahrzeugs

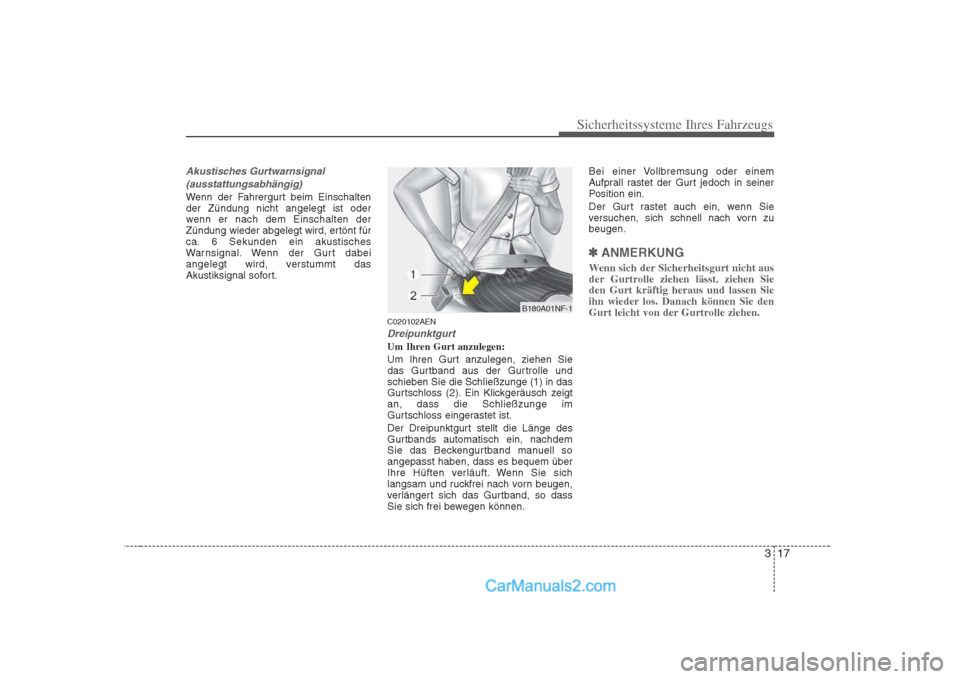

Akustisches Gurtwarnsignal (ausstattungsabhängig)
Wenn der Fahrergurt beim Einschalten der Zündung nicht angelegt ist oder
wenn er nach dem Einschalten der
Zündung wieder abgelegt wird, ertönt für
ca. 6 Sekunden ein akustisches
Warnsignal. Wenn der Gurt dabei
angelegt wird, verstummt das
Akustiksignal sofort.
C020102AEN
Dreipunktgurt
Um Ihren Gurt anzulegen:
Um Ihren Gurt anzulegen, ziehen Sie
das Gurtband aus der Gurtrolle undschieben Sie die Schließzunge (1) in das
Gurtschloss (2). Ein Klickgeräusch zeigtan, dass die Schließzunge im
Gurtschloss eingerastet ist.
Der Dreipunktgurt stellt die Länge des
Gurtbands automatisch ein, nachdem
Sie das Beckengurtband manuell soangepasst haben, dass es bequem über
Ihre Hüften verläuft. Wenn Sie sich
langsam und ruckfrei nach vorn beugen,
verlängert sich das Gurtband, so dass
Sie sich frei bewegen können.Bei einer Vollbremsung oder einem
Aufprall rastet der Gurt jedoch in seiner
Position ein.
Der Gurt rastet auch ein, wenn Sie
versuchen, sich schnell nach vorn zubeugen.
✽✽
ANMERKUNG
Wenn sich der Sicherheitsgurt nicht aus
der Gurtrolle ziehen lässt, ziehen Sieden Gurt kräftig heraus und lassen Sie
ihn wieder los. Danach können Sie den
Gurt leicht von der Gurtrolle ziehen.
B180A01NF-1

Sicherheitssysteme Ihres Fahrzeugs
18
3

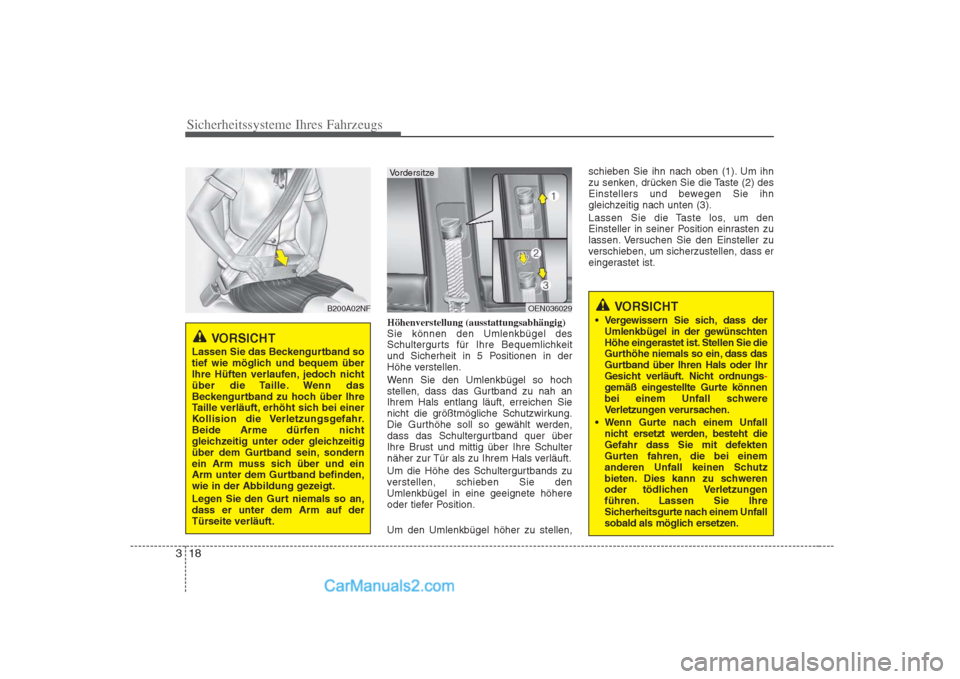

Höhenverstellung (ausstattungsabhängig) Sie können den Umlenkbügel des
Schultergurts für Ihre Bequemlichkeit
und Sicherheit in 5 Positionen in der
Höhe verstellen.
Wenn Sie den Umlenkbügel so hoch
stellen, dass das Gurtband zu nah anIhrem Hals entlang läuft, erreichen Sie
nicht die größtmögliche Schutzwirkung.
Die Gurthöhe soll so gewählt werden,
dass das Schultergurtband quer über
Ihre Brust und mittig über Ihre Schulter
näher zur Tür als zu Ihrem Hals verläuft.
Um die Höhe des Schultergurtbands zu
verstellen, schieben Sie denUmlenkbügel in eine geeignete höhere
oder tiefer Position. Um den Umlenkbügel höher zu stellen, schieben Sie ihn nach oben (1). Um ihn
zu senken, drücken Sie die Taste (2) des
Einstellers und bewegen Sie ihn
gleichzeitig nach unten (3).
Lassen Sie die Taste los, um den
Einsteller in seiner Position einrasten zu
lassen. Versuchen Sie den Einsteller zu
verschieben, um sicherzustellen, dass er
eingerastet ist.
B200A02NF
VORSICHT
Lassen Sie das Beckengurtband so
tief wie möglich und bequem über
Ihre Hüften verlaufen, jedoch nicht
über die Taille. Wenn das
Beckengurtband zu hoch über Ihre
Taille verläuft, erhöht sich bei einer
Kollision die Verletzungsgefahr.
Beide Arme dürfen nicht
gleichzeitig unter oder gleichzeitig
über dem Gurtband sein, sondern
ein Arm muss sich über und ein
Arm unter dem Gurtband befinden,
wie in der Abbildung gezeigt.
Legen Sie den Gurt niemals so an, dass er unter dem Arm auf der
Türseite verläuft.
VORSICHT
Vergewissern Sie sich, dass der Umlenkbügel in der gewünschten
Höhe eingerastet ist. Stellen Sie die
Gurthöhe niemals so ein, dass das
Gurtband über Ihren Hals oder Ihr
Gesicht verläuft. Nicht ordnungs
-gemäß eingestellte Gurte können
bei einem Unfall schwere
Verletzungen verursachen.
Wenn Gurte nach einem Unfall nicht ersetzt werden, besteht die
Gefahr dass Sie mit defekten
Gurten fahren, die bei einem
anderen Unfall keinen Schutz
bieten. Dies kann zu schweren
oder tödlichen Verletzungen
führen. Lassen Sie Ihre
Sicherheitsgurte nach einem Unfall
sobald als möglich ersetzen.
OEN036029
Vordersitze

319
Sicherheitssysteme Ihres Fahrzeugs

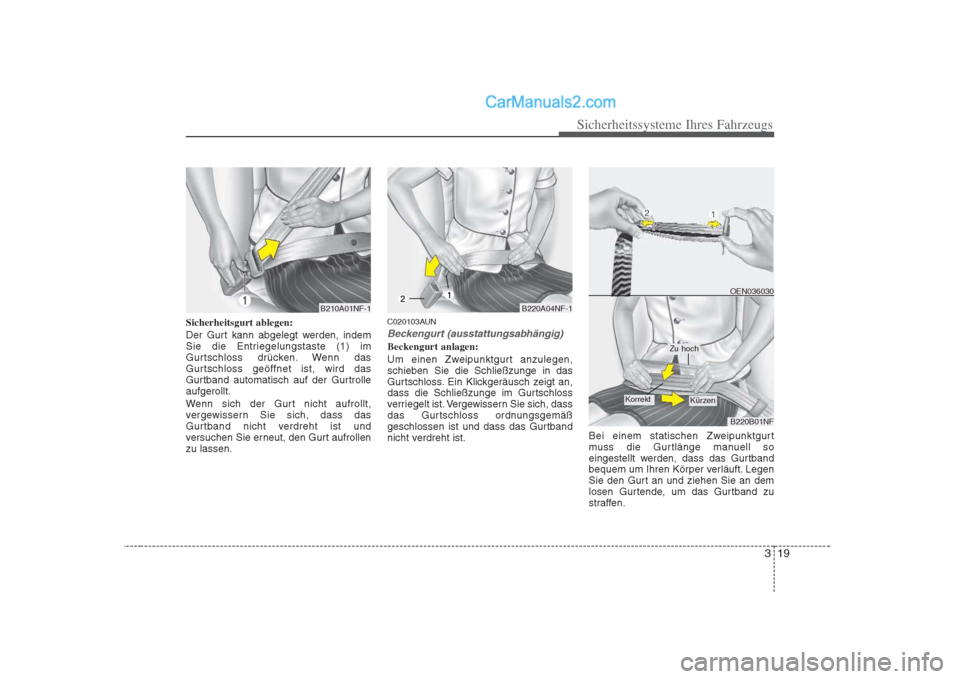

Sicherheitsgurt ablegen:
Der Gurt kann abgelegt werden, indem
Sie die Entriegelungstaste (1) im
Gurtschloss drücken. Wenn das
Gurtschloss geöffnet ist, wird das
Gurtband automatisch auf der Gurtrolleaufgerollt.
Wenn sich der Gurt nicht aufrollt,
vergewissern Sie sich, dass das
Gurtband nicht verdreht ist und
versuchen Sie erneut, den Gurt aufrollenzu lassen.C020103AUN
Beckengurt (ausstattungsabhängig)
Beckengurt anlagen:
Um einen Zweipunktgurt anzulegen, schieben Sie die Schließzunge in das
Gurtschloss. Ein Klickgeräusch zeigt an,
dass die Schließzunge im Gurtschloss
verriegelt ist. Vergewissern Sie sich, dass
das Gurtschloss ordnungsgemäß
geschlossen ist und dass das Gurtband
nicht verdreht ist.
Bei einem statischen Zweipunktgurt
muss die Gurtlänge manuell so
eingestellt werden, dass das Gurtband
bequem um Ihren Körper verläuft. Legen
Sie den Gurt an und ziehen Sie an dem
losen Gurtende, um das Gurtband zu
straffen.
B210A01NF-1B220A04NF-1
OEN036030
B220B01NF
Zu hoch
KürzenKorrekt

Sicherheitssysteme Ihres Fahrzeugs
20
3
Lassen Sie das Gurtband so tief wie
möglich über Ihre Hüften verlaufen,
jedoch nicht über die Taille. Wenn das
Gurtband zu hoch gelegt wird, könnte
sich bei einem Unfall die
Verletzungsgefahr erhöhen.
Wenn der hintere mittlere Sicherheitsgurt
angelegt werden soll, muss das
Gurtschloss mit der Beschriftung
"CENTER" verwendet werden.Beckengurt ablegen:
Wenn Sie den Beckengurt ablegen
möchten, drücken Sie die Taste (1) im
Gurtschloss.
B210A02NF-1
VORSICHT
Das Gurtschloss des mittleren
Beckengurts unterscheidet sich
von den Schlössern der hinteren
Dreipunktgurte. Wenn Sie einen
Rücksitzgurt anlegen, vergewis
-sern Sie sich, dass das passende
Gurtschloss benutzt wird, um
maximalen Schutz durch das
Sicherheitsgurtsystem und eine
einwandfreie Funktion zu erlangen.
OTQ037020

321
Sicherheitssysteme Ihres Fahrzeugs
C020105AUN

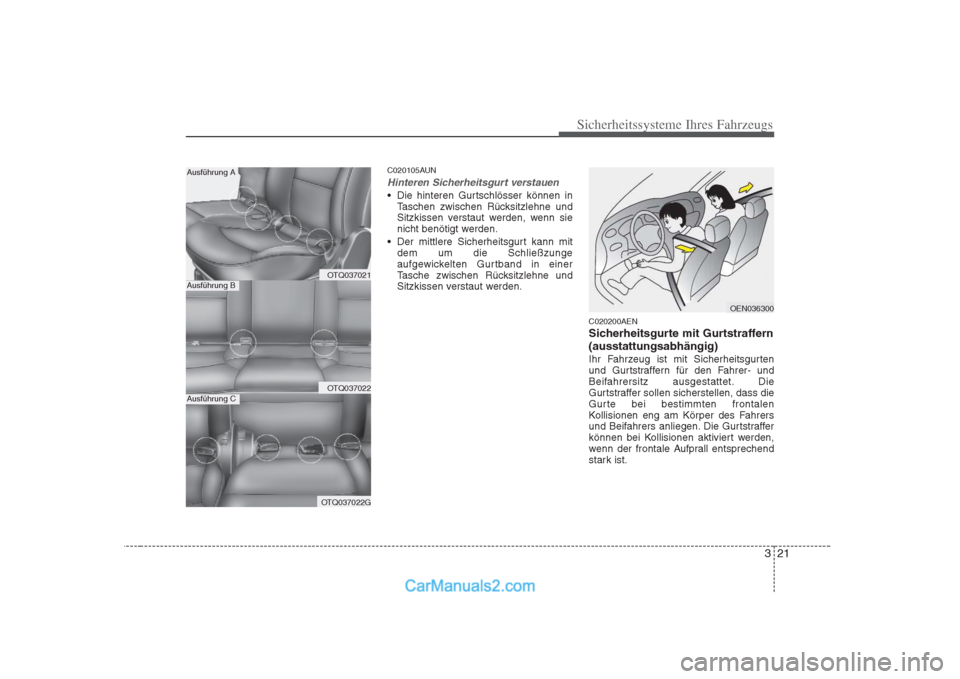

Hinteren Sicherheitsgurt verstauen
Die hinteren Gurtschlösser können inTaschen zwischen Rücksitzlehne und
Sitzkissen verstaut werden, wenn sie
nicht benötigt werden.
Der mittlere Sicherheitsgurt kann mit dem um die Schließzunge
aufgewickelten Gurtband in einer
Tasche zwischen Rücksitzlehne und
Sitzkissen verstaut werden.
C020200AEN
Sicherheitsgurte mit Gurtstraffern(ausstattungsabhängig)
Ihr Fahrzeug ist mit Sicherheitsgurten
und Gurtstraffern für den Fahrer- und
Beifahrersitz ausgestattet. Die
Gurtstraffer sollen sicherstellen, dass die
Gurte bei bestimmten frontalen
Kollisionen eng am Körper des Fahrers
und Beifahrers anliegen. Die Gurtstraffer
können bei Kollisionen aktiviert werden,
wenn der frontale Aufprall entsprechend
stark ist.
OEN036300
OTQ037021
OTQ037022
OTQ037022G
Ausführung A
Ausführung B
Ausführung C

Sicherheitssysteme Ihres Fahrzeugs
22
3

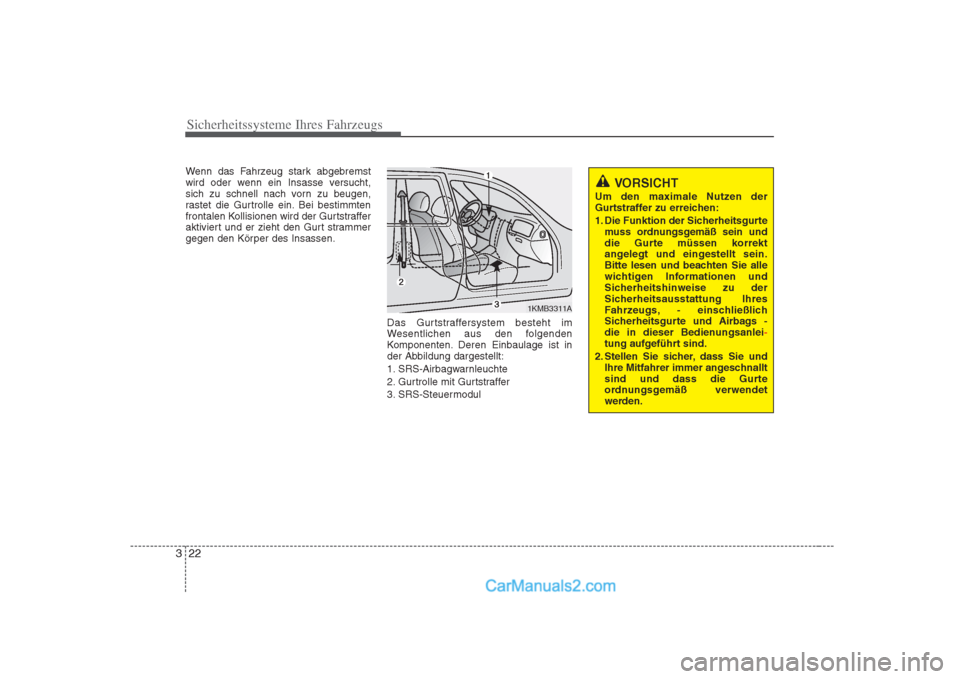

Wenn das Fahrzeug stark abgebremst
wird oder wenn ein Insasse versucht,
sich zu schnell nach vorn zu beugen,
rastet die Gurtrolle ein. Bei bestimmten
frontalen Kollisionen wird der Gurtstraffer
aktiviert und er zieht den Gurt strammer
gegen den Körper des Insassen.
Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist in
der Abbildung dargestellt:
1. SRS-Airbagwarnleuchte
2. Gurtrolle mit Gurtstraffer
3. SRS-Steuermodul
1KMB3311A
VORSICHT
Um den maximale Nutzen der
Gurtstraffer zu erreichen:
1. Die Funktion der Sicherheitsgurte muss ordnungsgemäß sein und
die Gurte müssen korrekt
angelegt und eingestellt sein.
Bitte lesen und beachten Sie alle
wichtigen Informationen und
Sicherheitshinweise zu der
Sicherheitsausstattung Ihres
Fahrzeugs, - einschließlich
Sicherheitsgurte und Airbags -
die in dieser Bedienungsanlei
-tung aufgeführt sind.
2. Stellen Sie sicher, dass Sie und Ihre Mitfahrer immer angeschnallt
sind und dass die Gurte
ordnungsgemäß verwendet
werden.

323
Sicherheitssysteme Ihres Fahrzeugs

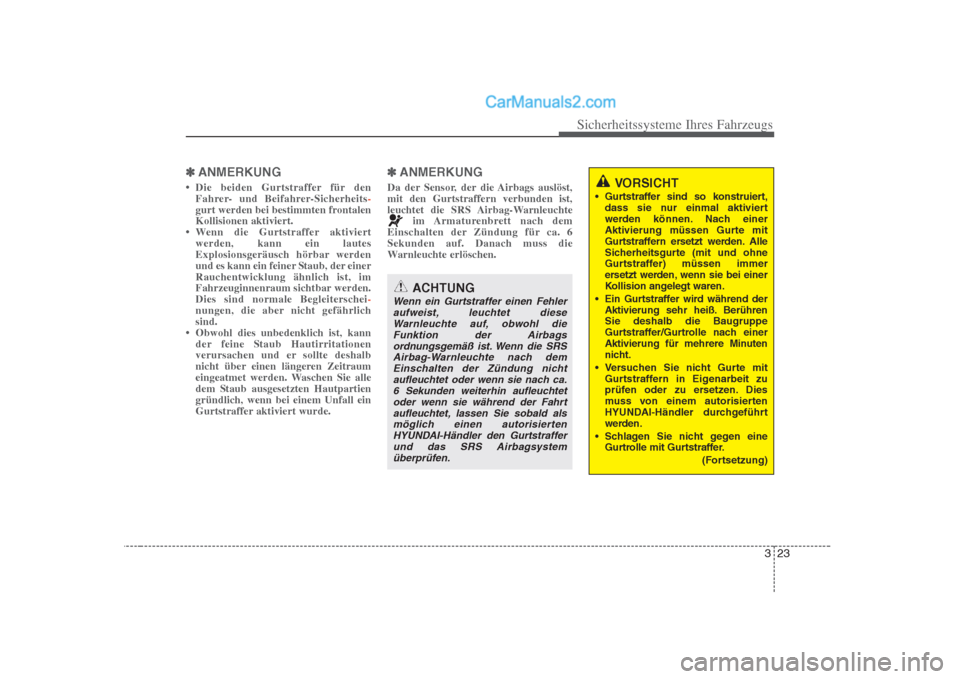

VORSICHT
Gurtstraffer sind so konstruiert, dass sie nur einmal aktiviert
werden können. Nach einer
Aktivierung müssen Gurte mit
Gurtstraffern ersetzt werden. Alle
Sicherheitsgurte (mit und ohne
Gurtstraffer) müssen immer
ersetzt werden, wenn sie bei einer
Kollision angelegt waren.
Ein Gurtstraffer wird während der Aktivierung sehr heiß. BerührenSie deshalb die Baugruppe
Gurtstraffer/Gurtrolle nach einer
Aktivierung für mehrere Minuten
nicht.
Versuchen Sie nicht Gurte mit Gurtstraffern in Eigenarbeit zu
prüfen oder zu ersetzen. Dies
muss von einem autorisierten
HYUNDAI-Händler durchgeführt
werden.
Schlagen Sie nicht gegen eine Gurtrolle mit Gurtstraffer.
(Fortsetzung)✽✽ANMERKUNG

Sicherheitssysteme Ihres Fahrzeugs
24
3
C020300AUN

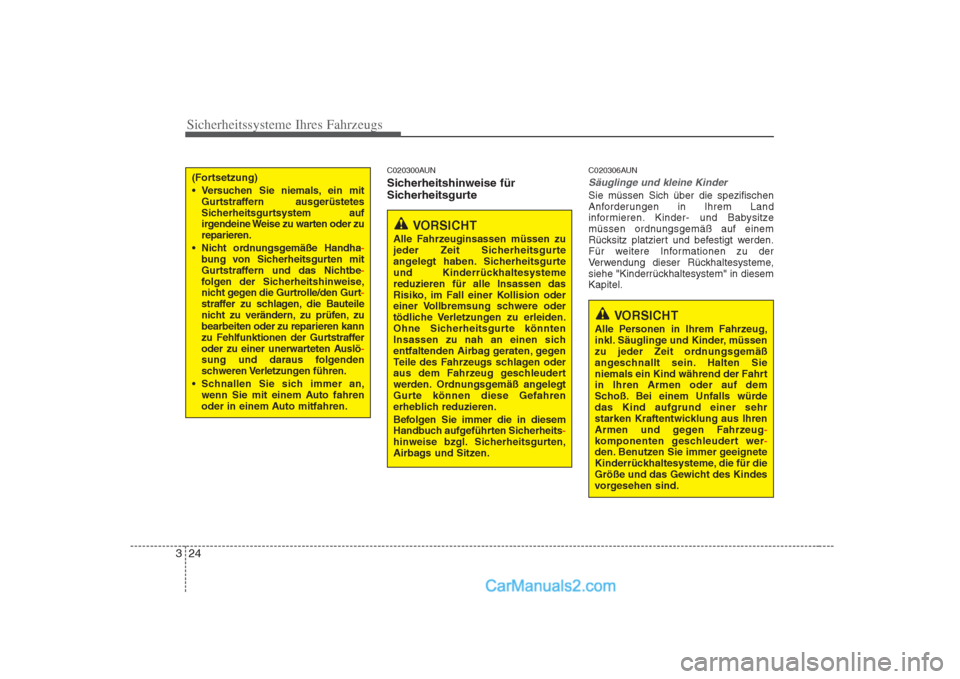

Sicherheitshinweise für
Sicherheitsgurte C020306AUN
Säuglinge und kleine Kinder
Sie müssen Sich über die spezifischen
Anforderungen in Ihrem Land
informieren. Kinder- und Babysitze
müssen ordnungsgemäß auf einem
Rücksitz platziert und befestigt werden.
Für weitere Informationen zu der
Verwendung dieser Rückhaltesysteme,
siehe "Kinderrückhaltesystem" in diesemKapitel.
(Fortsetzung)
Versuchen Sie niemals, ein mit
Gurtstraffern ausgerüstetes
Sicherheitsgurtsystem auf
irgendeine Weise zu warten oder zureparieren.
Nicht ordnungsgemäße Handha
-bung von Sicherheitsgurten mit
Gurtstraffern und das Nichtbe-folgen der Sicherheitshinweise,
nicht gegen die Gurtrolle/den Gurt-straffer zu schlagen, die Bauteile
nicht zu verändern, zu prüfen, zubearbeiten oder zu reparieren kann
zu Fehlfunktionen der Gurtstraffer
oder zu einer unerwarteten Auslö
-sung und daraus folgenden
schweren Verletzungen führen.
Schnallen Sie sich immer an, wenn Sie mit einem Auto fahren
oder in einem Auto mitfahren.
VORSICHT
Alle Fahrzeuginsassen müssen zu
jeder Zeit Sicherheitsgurte
angelegt haben. Sicherheitsgurte
und Kinderrückhaltesystemereduzieren für alle Insassen das
Risiko, im Fall einer Kollision oder
einer Vollbremsung schwere oder
tödliche Verletzungen zu erleiden.
Ohne Sicherheitsgurte könnten
Insassen zu nah an einen sich
entfaltenden Airbag geraten, gegen
Teile des Fahrzeugs schlagen oder
aus dem Fahrzeug geschleudert
werden. Ordnungsgemäß angelegt
Gurte können diese Gefahren
erheblich reduzieren.
Befolgen Sie immer die in diesem
Handbuch aufgeführten Sicherheits
-hinweise bzgl. Sicherheitsgurten,
Airbags und Sitzen.
VORSICHT
Alle Personen in Ihrem Fahrzeug,
inkl. Säuglinge und Kinder, müssen
zu jeder Zeit ordnungsgemäß
angeschnallt sein. Halten Sie
niemals ein Kind während der Fahrtin Ihren Armen oder auf dem
Schoß. Bei einem Unfalls würdedas Kind aufgrund einer sehr
starken Kraftentwicklung aus Ihren
Armen und gegen Fahrzeug
-komponenten geschleudert wer-den. Benutzen Sie immer geeignete
Kinderrückhaltesysteme, die für die
Größe und das Gewicht des Kindes
vorgesehen sind.

325
Sicherheitssysteme Ihres Fahrzeugs

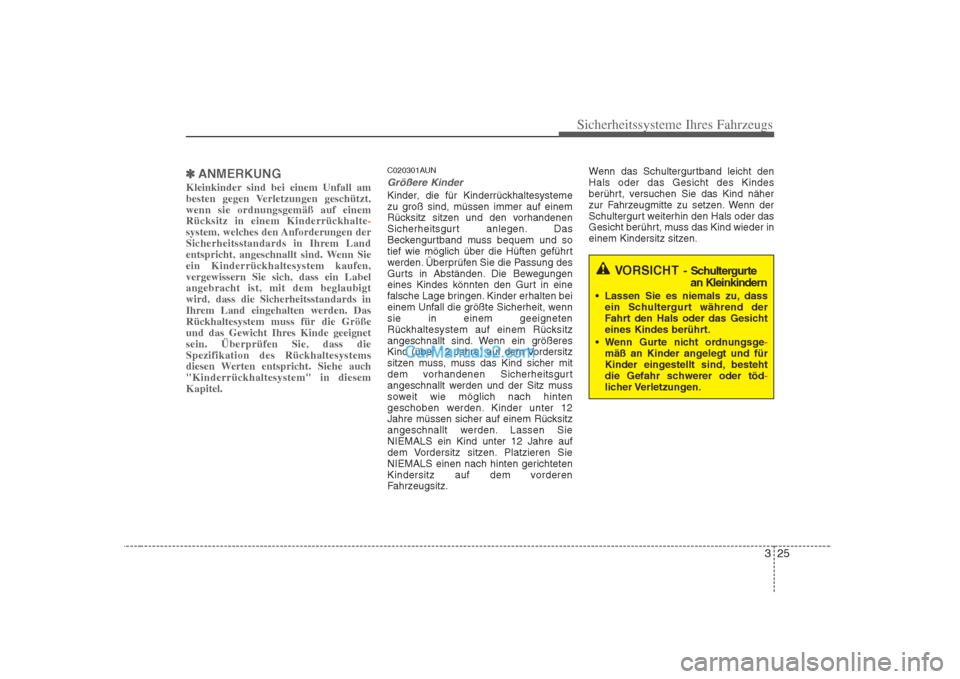

✽✽ANMERKUNG
Kleinkinder sind bei einem Unfall am
besten gegen Verletzungen geschützt,wenn sie ordnungsgemäß auf einemRücksitz in einem Kinderrückhalte
-system, welches den Anforderungen der
Sicherheitsstandards in Ihrem Land
entspricht, angeschnallt sind. Wenn Sieein Kinderrückhaltesystem kaufen,vergewissern Sie sich, dass ein Labelangebracht ist, mit dem beglaubigtwird, dass die Sicherheitsstandards in
Ihrem Land eingehalten werden. Das
Rückhaltesystem muss für die Größe
und das Gewicht Ihres Kinde geeignetsein. Überprüfen Sie, dass dieSpezifikation des Rückhaltesystems
diesen Werten entspricht. Siehe auch"Kinderrückhaltesystem" in diesemKapitel.
C020301AUN
Größere Kinder
Kinder, die für Kinderrückhaltesysteme
zu groß sind, müssen immer auf einem
Rücksitz sitzen und den vorhandenen
Sicherheitsgurt anlegen. Das
Beckengurtband muss bequem und so
tief wie möglich über die Hüften geführt
werden. Überprüfen Sie die Passung des
Gurts in Abständen. Die Bewegungen
eines Kindes könnten den Gurt in eine
falsche Lage bringen. Kinder erhalten bei
einem Unfall die größte Sicherheit, wennsie in einem geeigneten
Rückhaltesystem auf einem Rücksitz
angeschnallt sind. Wenn ein größeres
Kind (über 12 Jahre) auf dem Vordersitz
sitzen muss, muss das Kind sicher mit
dem vorhandenen Sicherheitsgurt
angeschnallt werden und der Sitz muss
soweit wie möglich nach hinten
geschoben werden. Kinder unter 12
Jahre müssen sicher auf einem Rücksitz
angeschnallt werden. Lassen Sie
NIEMALS ein Kind unter 12 Jahre auf
dem Vordersitz sitzen. Platzieren Sie
NIEMALS einen nach hinten gerichteten
Kindersitz auf dem vorderen
Fahrzeugsitz. Wenn das Schultergurtband leicht denHals oder das Gesicht des Kindes
berührt, versuchen Sie das Kind näher
zur Fahrzeugmitte zu setzen. Wenn der
Schultergurt weiterhin den Hals oder das
Gesicht berührt, muss das Kind wieder in
einem Kindersitz sitzen.
VORSICHT
- Schultergurte
an Kleinkindern
Lassen Sie es niemals zu, dass ein Schultergurt während der
Fahrt den Hals oder das Gesicht
eines Kindes berührt.
Wenn Gurte nicht ordnungsge
-mäß an Kinder angelegt und für
Kinder eingestellt sind, besteht
die Gefahr schwerer oder töd
-licher Verletzungen.

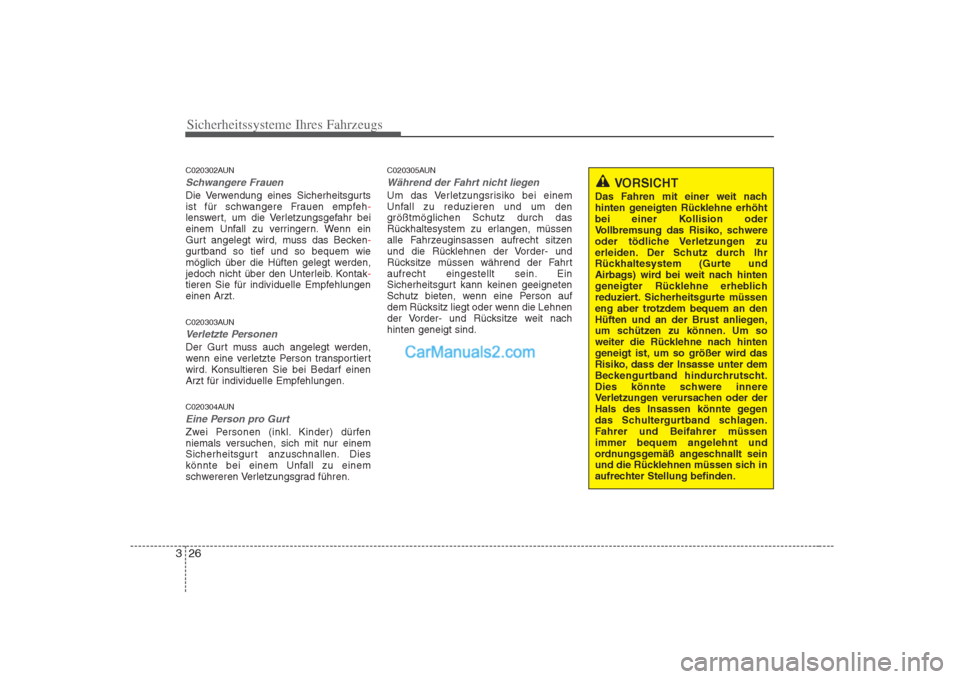

Sicherheitssysteme Ihres Fahrzeugs
26
3
C020302AUN
Schwangere Frauen
Die Verwendung eines Sicherheitsgurts
ist für schwangere Frauen empfeh-lenswert, um die Verletzungsgefahr bei
einem Unfall zu verringern. Wenn ein
Gurt angelegt wird, muss das Becken
-gurtband so tief und so bequem wie
möglich über die Hüften gelegt werden,
jedoch nicht über den Unterleib. Kontak
-tieren Sie für individuelle Empfehlungen einen Arzt.
C020303AUN
Verletzte Personen
Der Gurt muss auch angelegt werden,
wenn eine verletzte Person transportiert
wird. Konsultieren Sie bei Bedarf einen
Arzt für individuelle Empfehlungen.
C020304AUN
Eine Person pro Gurt
Zwei Personen (inkl. Kinder) dürfen
niemals versuchen, sich mit nur einem
Sicherheitsgurt anzuschnallen. Dies
könnte bei einem Unfall zu einem
schwereren Verletzungsgrad führen. C020305AUN
Während der Fahrt nicht liegen
Um das Verletzungsrisiko bei einem
Unfall zu reduzieren und um den
größtmöglichen Schutz durch das
Rückhaltesystem zu erlangen, müssen
alle Fahrzeuginsassen aufrecht sitzen
und die Rücklehnen der Vorder- und
Rücksitze müssen während der Fahrt
aufrecht eingestellt sein. Ein
Sicherheitsgurt kann keinen geeigneten
Schutz bieten, wenn eine Person auf
dem Rücksitz liegt oder wenn die Lehnen
der Vorder- und Rücksitze weit nachhinten geneigt sind.
VORSICHT
Das Fahren mit einer weit nach
hinten geneigten Rücklehne erhöht
bei einer Kollision oder
Vollbremsung das Risiko, schwere
oder tödliche Verletzungen zu
erleiden. Der Schutz durch Ihr
Rückhaltesystem (Gurte und
Airbags) wird bei weit nach hinten
geneigter Rücklehne erheblich
reduziert. Sicherheitsgurte müssen
eng aber trotzdem bequem an den
Hüften und an der Brust anliegen,
um schützen zu können. Um so
weiter die Rücklehne nach hinten
geneigt ist, um so größer wird das
Risiko, dass der Insasse unter dem
Beckengurtband hindurchrutscht.
Dies könnte schwere innere
Verletzungen verursachen oder der
Hals des Insassen könnte gegen
das Schultergurtband schlagen.
Fahrer und Beifahrer müssen
immer bequem angelehnt und
ordnungsgemäß angeschnallt sein
und die Rücklehnen müssen sich in
aufrechter Stellung befinden.
