Hyundai H-1 (Grand Starex) 2009 Betriebsanleitung (in German)

357

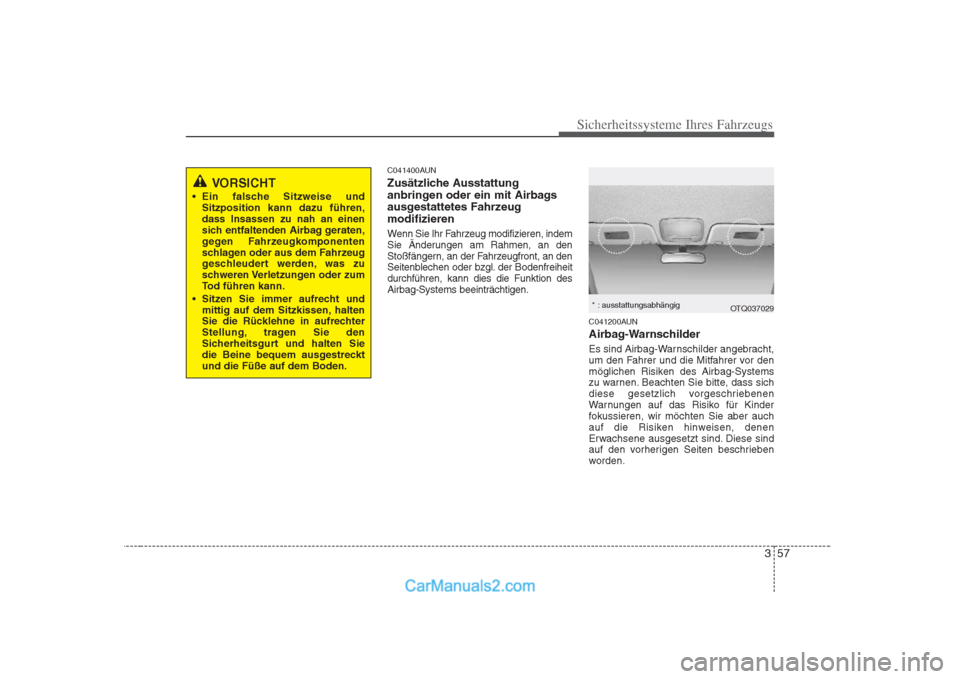

Sicherheitssysteme Ihres Fahrzeugs
C041400AUN
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeugmodifizieren
Wenn Sie Ihr Fahrzeug modifizieren, indem
Sie Änderungen am Rahmen, an den
Stoßfängern, an der Fahrzeugfront, an den
Seitenblechen oder bzgl. der Bodenfreiheitdurchführen, kann dies die Funktion desAirbag-Systems beeinträchtigen.C041200AUN
Airbag-Warnschilder
Es sind Airbag-Warnschilder angebracht,
um den Fahrer und die Mitfahrer vor den
möglichen Risiken des Airbag-Systems
zu warnen. Beachten Sie bitte, dass sich
diese gesetzlich vorgeschriebenen
Warnungen auf das Risiko für Kinder
fokussieren, wir möchten Sie aber auch
auf die Risiken hinweisen, denen
Erwachsene ausgesetzt sind. Diese sind
auf den vorherigen Seiten beschrieben
worden.
VORSICHT
Ein falsche Sitzweise und Sitzposition kann dazu führen, dass Insassen zu nah an einen
sich entfaltenden Airbag geraten,
gegen Fahrzeugkomponenten
schlagen oder aus dem Fahrzeug
geschleudert werden, was zu
schweren Verletzungen oder zum
Tod führen kann.
Sitzen Sie immer aufrecht und mittig auf dem Sitzkissen, halten
Sie die Rücklehne in aufrechter
Stellung, tragen Sie den
Sicherheitsgurt und halten Sie
die Beine bequem ausgestrecktund die Füße auf dem Boden.
OTQ037029 *
* : ausstattungsabhängig

4

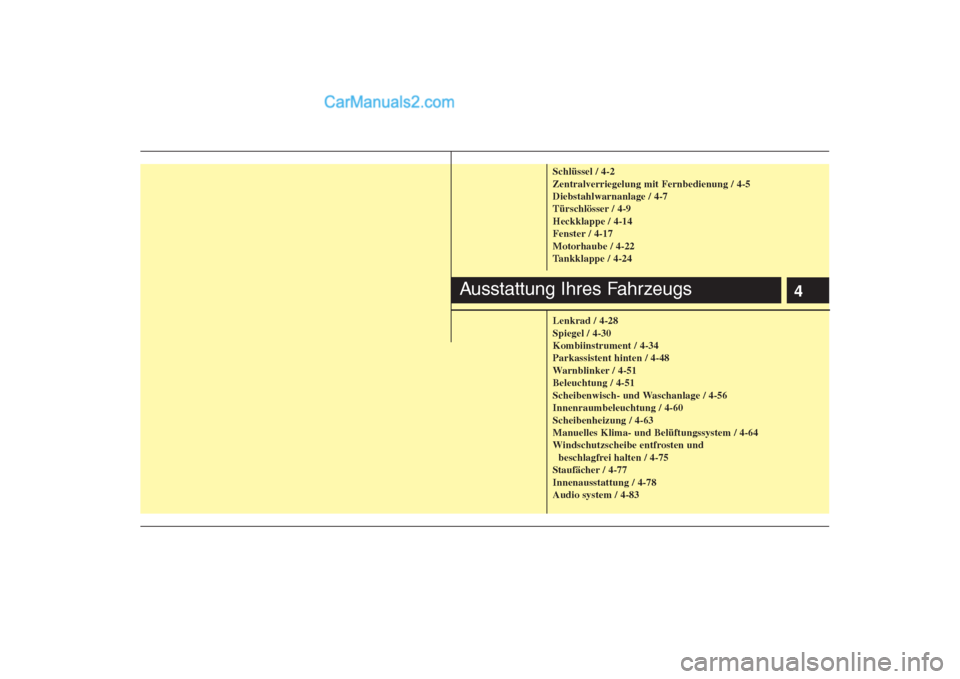

Schlüssel / 4-2 Zentralverriegelung mit Fernbedienung / 4-5Diebstahlwarnanlage / 4-7
Türschlösser / 4-9Heckklappe / 4-14
Fenster / 4-17Motorhaube / 4-22
Tankklappe / 4-24 Lenkrad / 4-28 Spiegel / 4-30Kombiinstrument / 4-34Parkassistent hinten / 4-48
Warnblinker / 4-51Beleuchtung / 4-51
Scheibenwisch- und Waschanlage / 4-56Innenraumbeleuchtung / 4-60Scheibenheizung / 4-63Manuelles Klima- und Belüftungssystem / 4-64
Windschutzscheibe entfrosten und beschlagfrei halten / 4-75
Staufächer / 4-77Innenausstattung / 4-78Audio system / 4-83
Ausstattung Ihres Fahrzeugs

Ausstattung Ihres Fahrzeugs
2
4
VORSICHT
Verwenden Sie für Ihr Fahrzeug
ausschließlich originale HYUNDAI-
Schlüssel als Zündschlüssel.
Wenn ein Schlüssel aus dem
Zubehörhandel verwendet wird,
könnte es vorkommen, dass das
Zündschloss nicht automatisch
von der Stellung START in die
Stellung ON zurückspringt. Wenn
dieser Fall eintritt, läuft der
Anlasser weiter, was zu einer
Beschädigung des Anlassermotors
führt. Weiterhin besteht Brandge
-fahr durch Überlastung der Verka-belung.

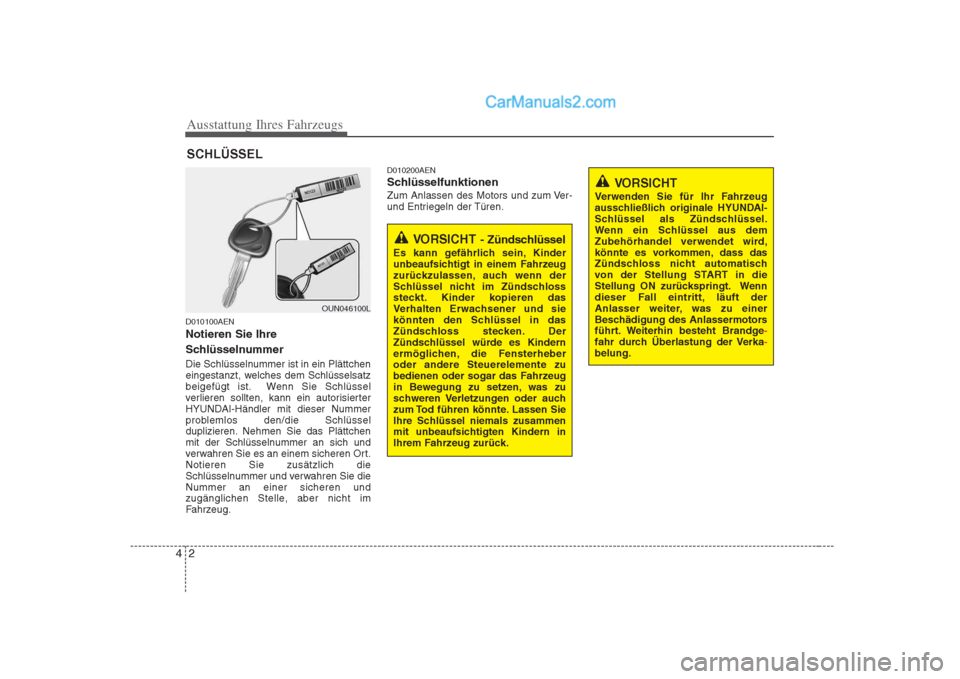

D010100AEN Notieren Sie Ihre
Schlüsselnummer
Die Schlüsselnummer ist in ein Plättchen
eingestanzt, welches dem Schlüsselsatz
beigefügt ist. Wenn Sie Schlüssel
verlieren sollten, kann ein autorisierter
HYUNDAI-Händler mit dieser Nummer
problemlos den/die Schlüssel
duplizieren. Nehmen Sie das Plättchen
mit der Schlüsselnummer an sich und
verwahren Sie es an einem sicheren Ort.Notieren Sie zusätzlich die
Schlüsselnummer und verwahren Sie dieNummer an einer sicheren und
zugänglichen Stelle, aber nicht im
Fahrzeug. D010200AEN
Schlüsselfunktionen
Zum Anlassen des Motors und zum Ver-
und Entriegeln der Türen.
SCHLÜSSEL
VORSICHT
- Zündschlüssel
Es kann gefährlich sein, Kinder
unbeaufsichtigt in einem Fahrzeug
zurückzulassen, auch wenn der
Schlüssel nicht im Zündschloss
steckt. Kinder kopieren das
Verhalten Erwachsener und sie
könnten den Schlüssel in das
Zündschloss stecken. Der
Zündschlüssel würde es Kindern
ermöglichen, die Fensterheberoder andere Steuerelemente zu
bedienen oder sogar das Fahrzeug
in Bewegung zu setzen, was zu
schweren Verletzungen oder auch
zum Tod führen könnte. Lassen Sie
Ihre Schlüssel niemals zusammen
mit unbeaufsichtigten Kindern in
Ihrem Fahrzeug zurück.
OUN046100L

43
Ausstattung Ihres Fahrzeugs
D010300CEN

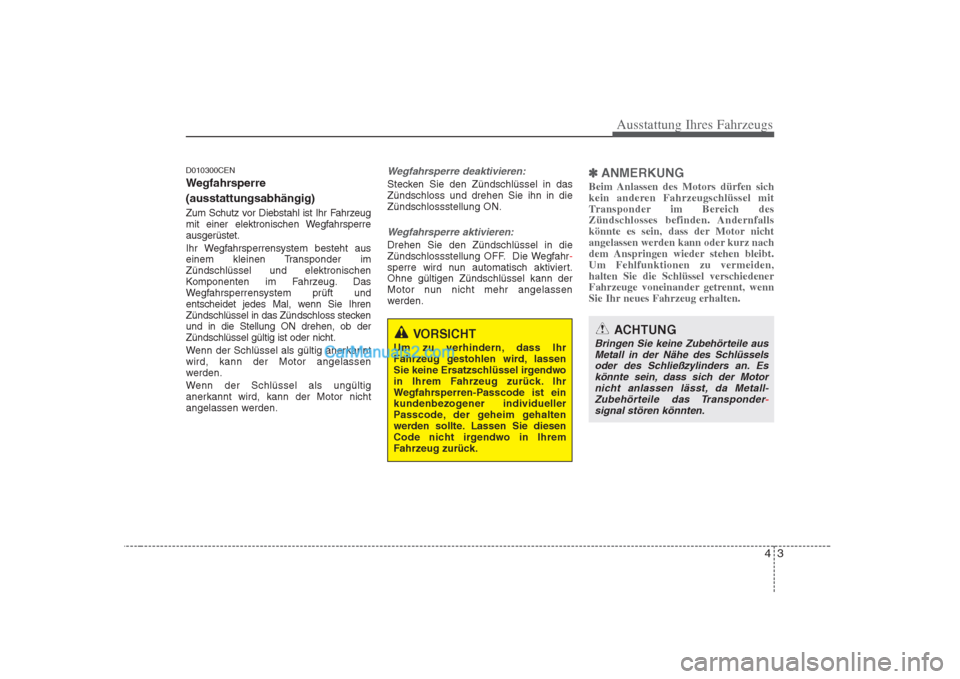

Wegfahrsperre (ausstattungsabhängig)
Zum Schutz vor Diebstahl ist Ihr Fahrzeug
mit einer elektronischen Wegfahrsperreausgerüstet.
Ihr Wegfahrsperrensystem besteht aus
einem kleinen Transponder imZündschlüssel und elektronischen
Komponenten im Fahrzeug. Das
Wegfahrsperrensystem prüft und
entscheidet jedes Mal, wenn Sie Ihren
Zündschlüssel in das Zündschloss steckenund in die Stellung ON drehen, ob derZündschlüssel gültig ist oder nicht.
Wenn der Schlüssel als gültig anerkannt wird, kann der Motor angelassen
werden.
Wenn der Schlüssel als ungültig
anerkannt wird, kann der Motor nicht
angelassen werden.Wegfahrsperre deaktivieren:
Stecken Sie den Zündschlüssel in das Zündschloss und drehen Sie ihn in dieZündschlossstellung ON.
Wegfahrsperre aktivieren:
Drehen Sie den Zündschlüssel in die
Zündschlossstellung OFF. Die Wegfahr-sperre wird nun automatisch aktiviert. Ohne gültigen Zündschlüssel kann der
Motor nun nicht mehr angelassen
werden.
✽✽ANMERKUNG
Beim Anlassen des Motors dürfen sich
kein anderen Fahrzeugschlüssel mit
Transponder im Bereich des
Zündschlosses befinden. Andernfalls
könnte es sein, dass der Motor nicht
angelassen werden kann oder kurz nach
dem Anspringen wieder stehen bleibt.Um Fehlfunktionen zu vermeiden,halten Sie die Schlüssel verschiedener
Fahrzeuge voneinander getrennt, wenn
Sie Ihr neues Fahrzeug erhalten.
VORSICHT
Um zu verhindern, dass Ihr
Fahrzeug gestohlen wird, lassen
Sie keine Ersatzschlüssel irgendwo
in Ihrem Fahrzeug zurück. Ihr
Wegfahrsperren-Passcode ist ein
kundenbezogener individueller
Passcode, der geheim gehalten
werden sollte. Lassen Sie diesen
Code nicht irgendwo in Ihrem
Fahrzeug zurück.ACHTUNG
Bringen Sie keine Zubehörteile aus Metall in der Nähe des Schlüssels
oder des Schließzylinders an. Eskönnte sein, dass sich der Motor nicht anlassen lässt, da Metall-Zubehörteile das Transponder
-signal stören könnten.

Ausstattung Ihres Fahrzeugs
4
4
✽✽
ANMERKUNG
Wenn Sie zusätzliche Schlüssel
benötigen oder Schlüssel verloren haben,wenden Sie sich an einen autorisierten
HYUNDAI-Händler.
ACHTUNG
Der Transponder in Ihrem Zündschlüssel ist eine wichtige Komponente des Wegfahrsperren
-systems. Er ist so konzipiert, dass
er für Jahre wartungsfrei arbeitet. Vermeiden Sie es jedoch, dass erFeuchtigkeit, elektrostatischer
Aufladung und grober Behandlungausgesetzt wird. Dies könnte zu einer Störung der Wegfahrsperreführen.
ACHTUNG
Wechseln, verändern oder
bearbeiten Sie die Komponentender Wegfahrsperre nicht, da dies zu einem Ausfall des Wegfahrsperren
-systems führen könnte. Service-arbeiten dürfen nur von einem autorisierten HYUNDAI-Händler
durchgeführt werden.
Fehlfunktionen der Wegfahrsperre,die durch unsachgemäße Arbeiten,Änderungen und Einstellungen
verursacht werden, unterliegennicht der Garantie des Fahrzeug
-herstellers.

45
Ausstattung Ihres Fahrzeugs

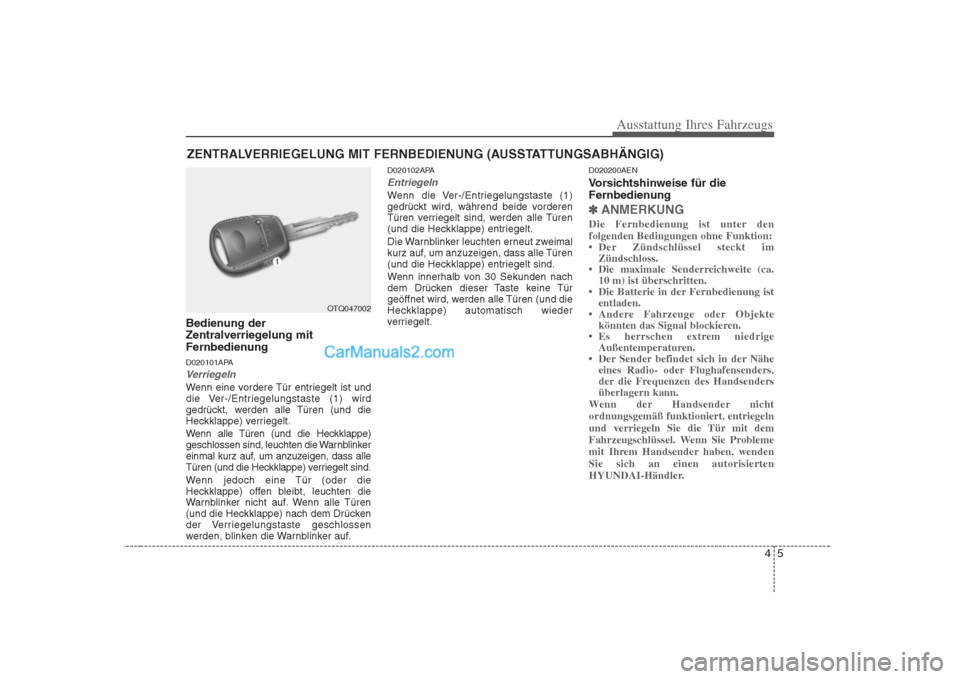

Bedienung der
Zentralverriegelung mit
Fernbedienung
D020101APA
Verriegeln
Wenn eine vordere Tür entriegelt ist und
die Ver-/Entriegelungstaste (1) wird
gedrückt, werden alle Türen (und die
Heckklappe) verriegelt.
Wenn alle Türen (und die Heckklappe)
geschlossen sind, leuchten die Warnblinker
einmal kurz auf, um anzuzeigen, dass alle
Türen (und die Heckklappe) verriegelt sind.
Wenn jedoch eine Tür (oder die
Heckklappe) offen bleibt, leuchten die
Warnblinker nicht auf. Wenn alle Türen
(und die Heckklappe) nach dem Drücken
der Verriegelungstaste geschlossen
werden, blinken die Warnblinker auf.D020102APA
Entriegeln
Wenn die Ver-/Entriegelungstaste (1)
gedrückt wird, während beide vorderen
Türen verriegelt sind, werden alle Türen
(und die Heckklappe) entriegelt.
Die Warnblinker leuchten erneut zweimal
kurz auf, um anzuzeigen, dass alle Türen
(und die Heckklappe) entriegelt sind.
Wenn innerhalb von 30 Sekunden nach
dem Drücken dieser Taste keine Tür
geöffnet wird, werden alle Türen (und die
Heckklappe) automatisch wieder
verriegelt.
D020200AEN
Vorsichtshinweise für die
Fernbedienung
✽✽
ANMERKUNG
Die Fernbedienung ist unter den folgenden Bedingungen ohne Funktion:

Ausstattung Ihres Fahrzeugs
6
4
D020300ASA

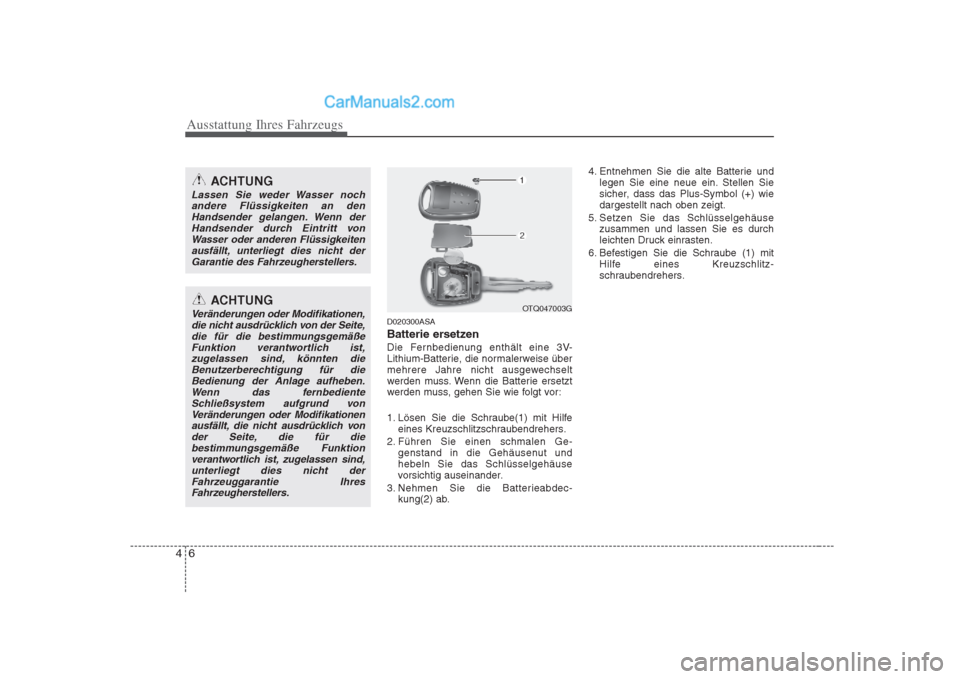

Batterie ersetzen
Die Fernbedienung enthält eine 3V-
Lithium-Batterie, die normalerweise über
mehrere Jahre nicht ausgewechselt
werden muss. Wenn die Batterie ersetzt
werden muss, gehen Sie wie folgt vor:
1. Lösen Sie die Schraube(1) mit Hilfe
eines Kreuzschlitzschraubendrehers.
2. Führen Sie einen schmalen Ge- genstand in die Gehäusenut und hebeln Sie das Schlüsselgehäuse
vorsichtig auseinander.
3. Nehmen Sie die Batterieabdec- kung(2) ab. 4. Entnehmen Sie die alte Batterie und
legen Sie eine neue ein. Stellen Sie
sicher, dass das Plus-Symbol (+) wie
dargestellt nach oben zeigt.
5. Setzen Sie das Schlüsselgehäuse zusammen und lassen Sie es durch
leichten Druck einrasten.
6. Befestigen Sie die Schraube (1) mit Hilfe eines Kreuzschlitz-
schraubendrehers.
ACHTUNG
Lassen Sie weder Wasser noch
andere Flüssigkeiten an denHandsender gelangen. Wenn der Handsender durch Eintritt von
Wasser oder anderen Flüssigkeitenausfällt, unterliegt dies nicht derGarantie des Fahrzeugherstellers.
ACHTUNG
Veränderungen oder Modifikationen, die nicht ausdrücklich von der Seite,
die für die bestimmungsgemäßeFunktion verantwortlich ist, zugelassen sind, könnten die
Benutzerberechtigung für dieBedienung der Anlage aufheben. Wenn das fernbedienteSchließsystem aufgrund von
Veränderungen oder Modifikationenausfällt, die nicht ausdrücklich von der Seite, die für diebestimmungsgemäße Funktion
verantwortlich ist, zugelassen sind, unterliegt dies nicht derFahrzeuggarantie IhresFahrzeugherstellers.OTQ047003G

47
Ausstattung Ihres Fahrzeugs
D030000AEN

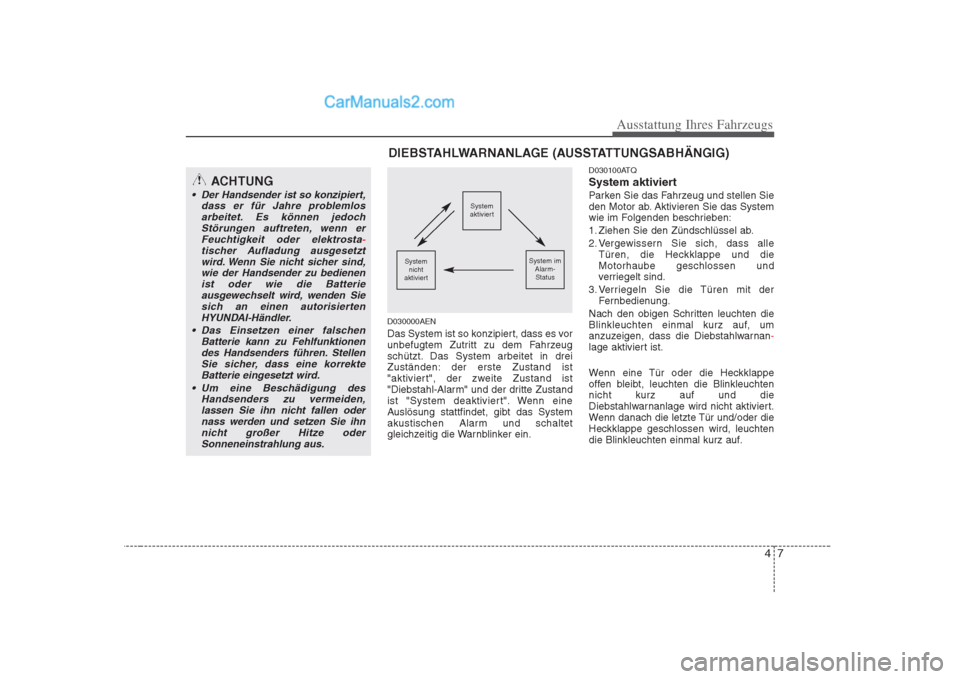

Das System ist so konzipiert, dass es vor
unbefugtem Zutritt zu dem Fahrzeug
schützt. Das System arbeitet in drei
Zuständen: der erste Zustand ist
"aktiviert", der zweite Zustand ist
"Diebstahl-Alarm" und der dritte Zustand
ist "System deaktiviert". Wenn eine
Auslösung stattfindet, gibt das System
akustischen Alarm und schaltet
gleichzeitig die Warnblinker ein.D030100ATQ
System aktiviert
Parken Sie das Fahrzeug und stellen Sie
den Motor ab. Aktivieren Sie das System
wie im Folgenden beschrieben:
1. Ziehen Sie den Zündschlüssel ab.
2. Vergewissern Sie sich, dass alle
Türen, die Heckklappe und die Motorhaube geschlossen und
verriegelt sind.
3. Verriegeln Sie die Türen mit der Fernbedienung.
Nach den obigen Schritten leuchten die
Blinkleuchten einmal kurz auf, um
anzuzeigen, dass die Diebstahlwarnan
-lage aktiviert ist.
Wenn eine Tür oder die Heckklappe
offen bleibt, leuchten die Blinkleuchtennicht kurz auf und die
Diebstahlwarnanlage wird nicht aktiviert.
Wenn danach die letzte Tür und/oder die
Heckklappe geschlossen wird, leuchten
die Blinkleuchten einmal kurz auf.
System
aktiviert
System im Alarm-StatusSystem nicht
aktiviert
ACHTUNG
Der Handsender ist so konzipiert,
dass er für Jahre problemlosarbeitet. Es können jedochStörungen auftreten, wenn er
Feuchtigkeit oder elektrosta
-tischer Aufladung ausgesetztwird. Wenn Sie nicht sicher sind,
wie der Handsender zu bedienen ist oder wie die Batterieausgewechselt wird, wenden Sie
sich an einen autorisierten HYUNDAI-Händler.
Das Einsetzen einer falschen Batterie kann zu Fehlfunktionendes Handsenders führen. Stellen
Sie sicher, dass eine korrekteBatterie eingesetzt wird.
Um eine Beschädigung des Handsenders zu vermeiden,
lassen Sie ihn nicht fallen odernass werden und setzen Sie ihn nicht großer Hitze oderSonneneinstrahlung aus.
DIEBSTAHLWARNANLAGE (AUSSTATTUNGSABHÄNGIG)

Ausstattung Ihres Fahrzeugs
8
4
✽✽
ANMERKUNG

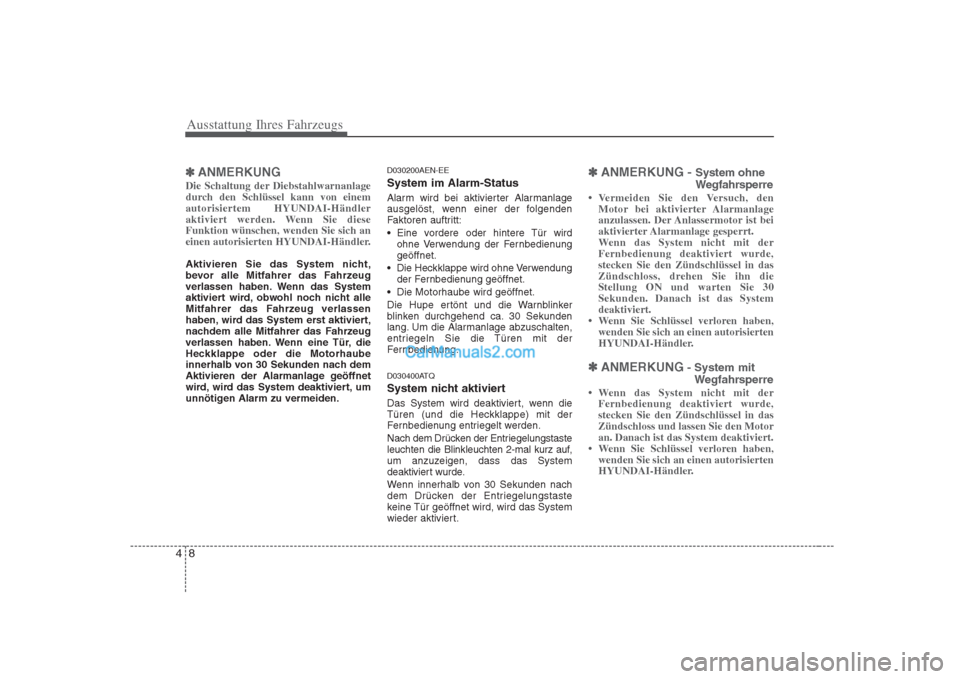

Die Schaltung der Diebstahlwarnanlage
durch den Schlüssel kann von einemautorisiertem HYUNDAI-Händler
aktiviert werden. Wenn Sie dieseFunktion wünschen, wenden Sie sich an
einen autorisierten HYUNDAI-Händler.
Aktivieren Sie das System nicht,
bevor alle Mitfahrer das Fahrzeug
verlassen haben. Wenn das System
aktiviert wird, obwohl noch nicht alle
Mitfahrer das Fahrzeug verlassen
haben, wird das System erst aktiviert,
nachdem alle Mitfahrer das Fahrzeug
verlassen haben. Wenn eine Tür, die
Heckklappe oder die Motorhaube
innerhalb von 30 Sekunden nach dem
Aktivieren der Alarmanlage geöffnet
wird, wird das System deaktiviert, um
unnötigen Alarm zu vermeiden. D030200AEN-EE System im Alarm-Status
Alarm wird bei aktivierter Alarmanlage
ausgelöst, wenn einer der folgenden
Faktoren auftritt:
Eine vordere oder hintere Tür wird
ohne Verwendung der Fernbedienung geöffnet.
Die Heckklappe wird ohne Verwendung der Fernbedienung geöffnet.
Die Motorhaube wird geöffnet.
Die Hupe ertönt und die Warnblinker
blinken durchgehend ca. 30 Sekunden
lang. Um die Alarmanlage abzuschalten,
entriegeln Sie die Türen mit der
Fernbedienung.
D030400ATQ
System nicht aktiviert
Das System wird deaktiviert, wenn die
Türen (und die Heckklappe) mit der
Fernbedienung entriegelt werden.
Nach dem Drücken der Entriegelungstaste
leuchten die Blinkleuchten 2-mal kurz auf,
um anzuzeigen, dass das System
deaktiviert wurde.
Wenn innerhalb von 30 Sekunden nach
dem Drücken der Entriegelungstaste
keine Tür geöffnet wird, wird das System
wieder aktiviert.
✽✽ ANMERKUNG - System ohne
Wegfahrsperre

49
Ausstattung Ihres Fahrzeugs
D050100ATQ
Türschlösser von außen bedienen
Um zu entriegeln, drehen Sie denSchlüssel zum Fahrzeugheck und
drehen Sie ihn zur Fahrzeugfront, um
zu verriegeln.
Wenn Sie eine Tür mit dem Schlüssel ver-/entriegeln, werden alle
Fahrzeugtüren automatisch ver-
/entriegelt. (ausstattungsabhängig)
Wenn Sie die vordere Beifahrertür mit einem Schlüssel verriegeln, werden
alle Fahrzeugtüren automatisch
verriegelt. (ausstattungsabhängig)
Die Türen können auch mit der Fernbedienung ver- und entriegelt
werden (ausstattungsabhängig). Wenn die Türen entriegelt sind,
können sie geöffnet werden, indem Sie
den Türgriff ziehen.
Um ein Tür zu schließen, drücken Sie die Tür mit der Hand zu. Vergewissern
Sie sich, dass alle Türen vollständiggeschlossen sind.
✽✽ ANMERKUNG
