Hyundai H-1 (Grand Starex) 2009 Handleiding (in Dutch)

457
Kenmerken van uw auto
D210000AEND210100ATQ

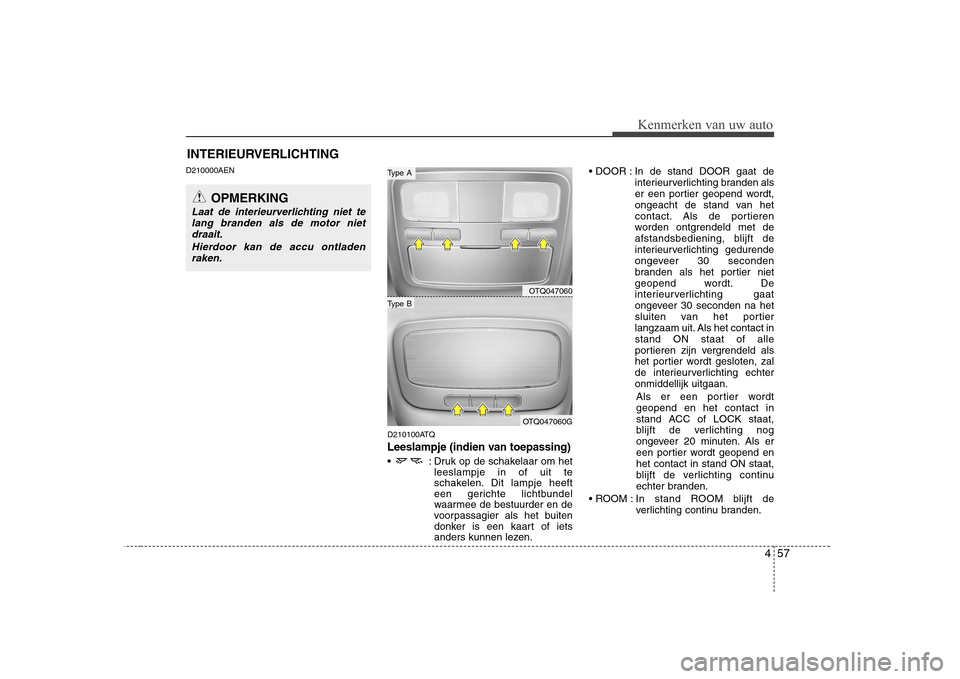

Leeslampje (indien van toepassing)
: Druk op de schakelaar om hetleeslampje in of uit te
schakelen. Dit lampje heeft
een gerichte lichtbundel
waarmee de bestuurder en de
voorpassagier als het buiten
donker is een kaart of iets
anders kunnen lezen. In de stand DOOR gaat de
interieurverlichting branden als
er een portier geopend wordt,
ongeacht de stand van het
contact. Als de portieren
worden ontgrendeld met de
afstandsbediening, blijft de
interieurverlichting gedurende
ongeveer 30 seconden
branden als het portier niet
geopend wordt. De
interieurverlichting gaat
ongeveer 30 seconden na het
sluiten van het portier
langzaam uit. Als het contact instand ON staat of alle
portieren zijn vergrendeld als
het portier wordt gesloten, zal
de interieurverlichting echteronmiddellijk uitgaan.
Als er een portier wordtgeopend en het contact in
stand ACC of LOCK staat,
blijft de verlichting nog
ongeveer 20 minuten. Als er
een portier wordt geopend enhet contact in stand ON staat,
blijft de verlichting continu
echter branden.
In stand ROOM blijft de
verlichting continu branden.
INTERIEURVERLICHTING
OTQ047060
OTQ047060G
Type B
Type A
OPMERKING
Laat de interieurverlichting niet te
lang branden als de motor nietdraait.
Hierdoor kan de accu ontladenraken.

Kenmerken van uw auto
58
4
D210200ATQ
Interieurverlichting
(Achter, indien van toepassing)
: Druk op de schakelaar om de
interieurverlichting achter in of
uit te schakelen. ➀
: Druk op de schakelaar om
het leeslampje in of uit te
schakelen. Dit lampje heeft
een gerichte lichtbundel
waarmee de achterpassagier
als het buiten donker is een
kaart of iets anders kunnen
lezen.
➁ DOOR : In de stand DOOR gaat de
interieurverlichting branden
als er een portier geopend
wordt, ongeacht de stand vanhet contact.
➂ ROOM : In stand ROOM blijft de
verlichting continu branden.
OPMERKING
Laat de schakelaar niet gedurende
langere tijd in deze stand staan als de motor niet draait.
OTQ047201
Type C
OTQ047062
Type A
Type B
OTQ047206
OTQ047061
/
/

459
Kenmerken van uw auto
ONTWASEMING (INDIEN VAN TOEPASSING)

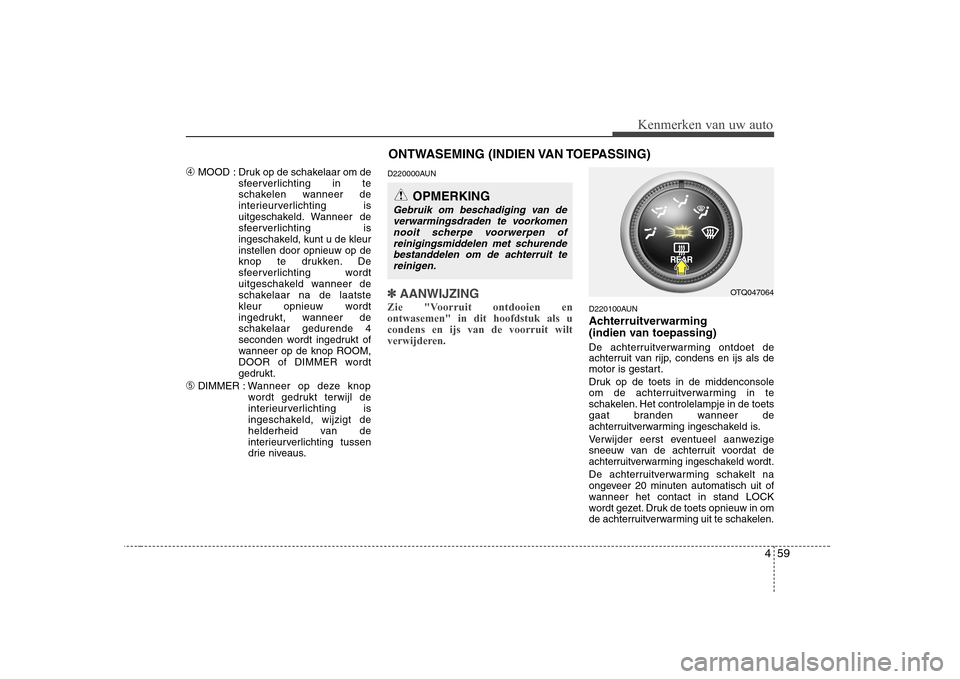

➃ MOOD : Druk op de schakelaar om de
sfeerverlichting in te
schakelen wanneer de
interieurverlichting is
uitgeschakeld. Wanneer de
sfeerverlichting is
ingeschakeld, kunt u de kleurinstellen door opnieuw op de
knop te drukken. De
sfeerverlichting wordt
uitgeschakeld wanneer de
schakelaar na de laatste
kleur opnieuw wordt
ingedrukt, wanneer de
schakelaar gedurende 4
seconden wordt ingedrukt of
wanneer op de knop ROOM,
DOOR of DIMMER wordt
gedrukt.
➄ DIMMER : W anneer op deze knop
wordt gedrukt terwijl de
interieurverlichting is
ingeschakeld, wijzigt de
helderheid van de
interieurverlichting tussen
drie niveaus. D220000AUN
✽✽
AANWIJZING
Zie "Voorruit ontdooien en ontwasemen" in dit hoofdstuk als ucondens en ijs van de voorruit wilt
verwijderen.
D220100AUN
Achterruitverwarming
(indien van toepassing)
De achterruitverwarming ontdoet de
achterruit van rijp, condens en ijs als de
motor is gestart.
Druk op de toets in de middenconsole
om de achterruitverwarming in te
schakelen. Het controlelampje in de toets
gaat branden wanneer de
achterruitverwarming ingeschakeld is.
Verwijder eerst eventueel aanwezige
sneeuw van de achterruit voordat de
achterruitverwarming ingeschakeld wordt.
De achterruitverwarming schakelt na
ongeveer 20 minuten automatisch uit of
wanneer het contact in stand LOCK
wordt gezet. Druk de toets opnieuw in om
de achterruitverwarming uit te schakelen.
OPMERKING
Gebruik om beschadiging van de verwarmingsdraden te voorkomen
nooit scherpe voorwerpen of reinigingsmiddelen met schurendebestanddelen om de achterruit te
reinigen.
OTQ047064

Kenmerken van uw auto
60
4

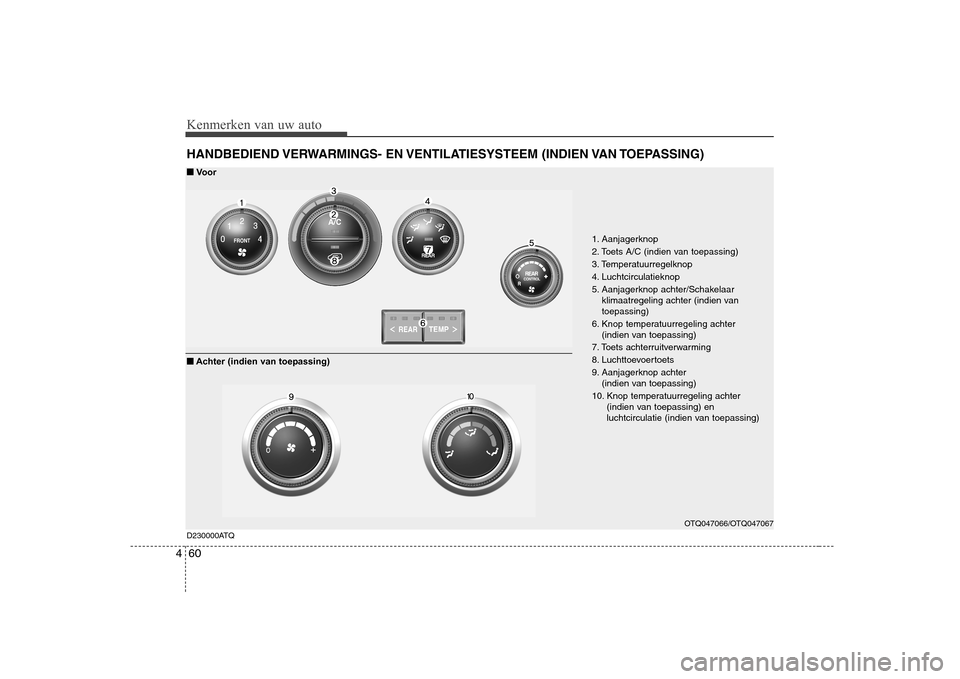

OTQ047066/OTQ047067
1. Aanjagerknop
2. Toets A/C (indien van toepassing)
3. Temperatuurregelknop
4. Luchtcirculatieknop
5. Aanjagerknop achter/Schakelaar
klimaatregeling achter (indien van toepassing)
6. Knop temperatuurregeling achter (indien van toepassing)
7. Toets achterruitverwarming
8. Luchttoevoertoets
9. Aanjagerknop achter (indien van toepassing)
10. Knop temperatuurregeling achter (indien van toepassing) en
luchtcirculatie (indien van toepassing)
D230000ATQ
■■ Voor
■
■ Achter (indien van toepassing)
HANDBEDIEND VERWARMINGS- EN VENTILATIESYSTEEM (INDIEN VAN TOEPASSING)

461
Kenmerken van uw auto

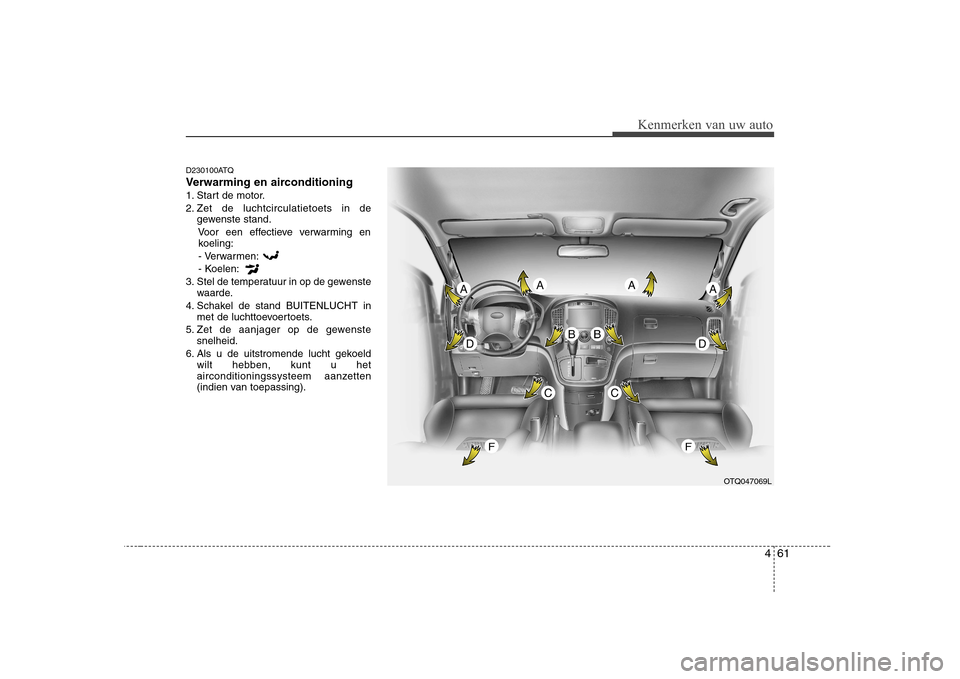

D230100ATQ
Verwarming en airconditioning
1. Start de motor.
2. Zet de luchtcirculatietoets in degewenste stand.
Voor een effectieve verwarming enkoeling:
- Verwarmen:
- Koelen:
3. Stel de temperatuur in op de gewenste waarde.
4. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
5. Zet de aanjager op de gewenste snelheid.
6. Als u de uitstromende lucht gekoeld wilt hebben, kunt u het
airconditioningssysteem aanzetten
(indien van toepassing).
OTQ047069L

Kenmerken van uw auto
62
4

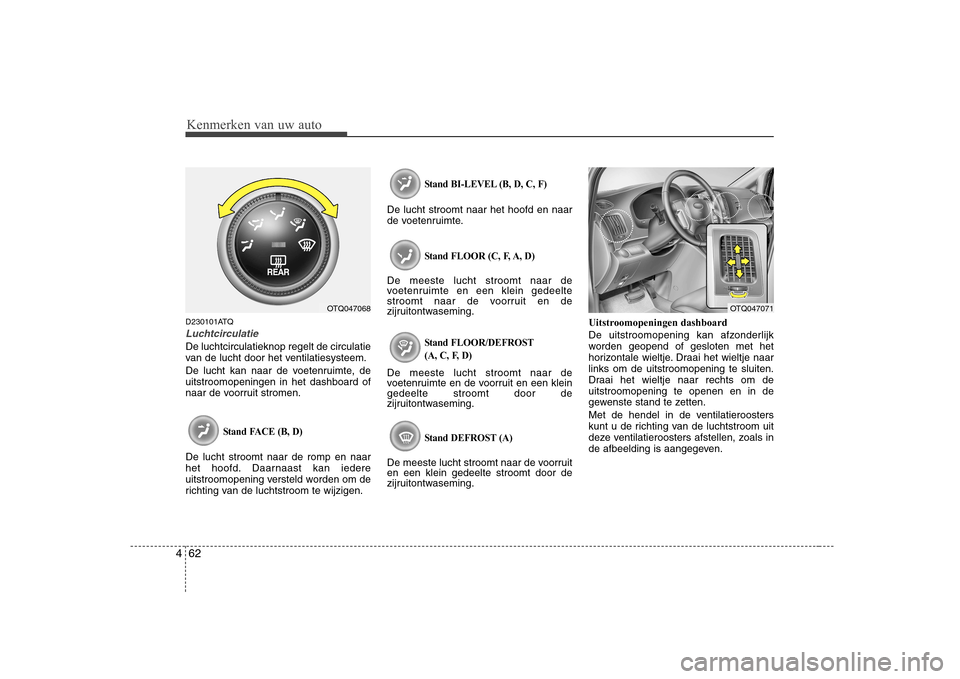

D230101ATQ
Luchtcirculatie
De luchtcirculatieknop regelt de circulatie
van de lucht door het ventilatiesysteem.
De lucht kan naar de voetenruimte, de uitstroomopeningen in het dashboard of
naar de voorruit stromen.
Stand FACE (B, D)
De lucht stroomt naar de romp en naar
het hoofd. Daarnaast kan iedere
uitstroomopening versteld worden om de
richting van de luchtstroom te wijzigen.
Stand BI-LEVEL (B, D, C, F)
De lucht stroomt naar het hoofd en naar
de voetenruimte.
Stand FLOOR (C, F, A, D)
De meeste lucht stroomt naar de
voetenruimte en een klein gedeelte
stroomt naar de voorruit en de
zijruitontwaseming.
Stand FLOOR/DEFROST
(A, C, F, D)
De meeste lucht stroomt naar de
voetenruimte en de voorruit en een kleingedeelte stroomt door de
zijruitontwaseming.
Stand DEFROST (A)
De meeste lucht stroomt naar de voorruiten een klein gedeelte stroomt door de
zijruitontwaseming. Uitstroomopeningen dashboard
De uitstroomopening kan afzonderlijk
worden geopend of gesloten met het
horizontale wieltje. Draai het wieltje naarlinks om de uitstroomopening te sluiten.
Draai het wieltje naar rechts om deuitstroomopening te openen en in de
gewenste stand te zetten.
Met de hendel in de ventilatieroosters
kunt u de richting van de luchtstroom uit
deze ventilatieroosters afstellen, zoals in
de afbeelding is aangegeven.
OTQ047068OTQ047071

463
Kenmerken van uw auto

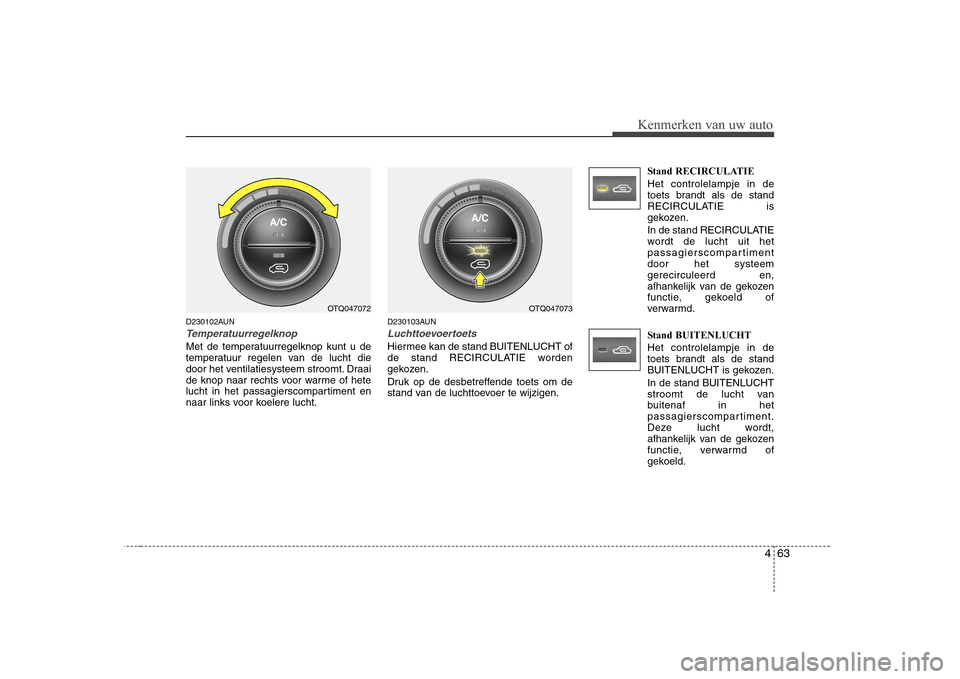

D230102AUN
Temperatuurregelknop
Met de temperatuurregelknop kunt u de
temperatuur regelen van de lucht die
door het ventilatiesysteem stroomt. Draai
de knop naar rechts voor warme of hete
lucht in het passagierscompartiment en
naar links voor koelere lucht.D230103AUN
Luchttoevoertoets
Hiermee kan de stand BUITENLUCHT of
de stand RECIRCULATIE worden
gekozen.
Druk op de desbetreffende toets om de
stand van de luchttoevoer te wijzigen. Stand RECIRCULATIE Het controlelampje in de
toets brandt als de stand
RECIRCULATIE is
gekozen.
In de stand RECIRCULATIE
wordt de lucht uit het
passagierscompartimentdoor het systeemgerecirculeerd en,
afhankelijk van de gekozen
functie, gekoeld of
verwarmd.
Stand BUITENLUCHT Het controlelampje in de
toets brandt als de stand
BUITENLUCHT is gekozen.
In de stand BUITENLUCHT
stroomt de lucht van
buitenaf in het
passagierscompartiment.
Deze lucht wordt,
afhankelijk van de gekozen
functie, verwarmd of
gekoeld.
OTQ047072OTQ047073

Kenmerken van uw auto
64
4
✽✽

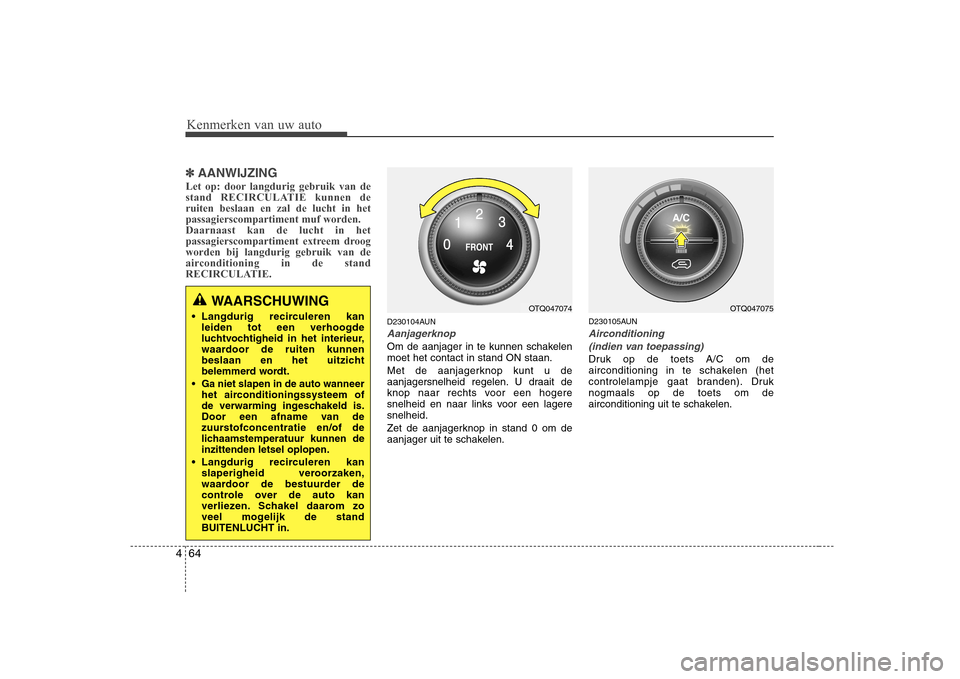

AANWIJZING
Let op: door langdurig gebruik van de
stand RECIRCULATIE kunnen deruiten beslaan en zal de lucht in hetpassagierscompartiment muf worden.Daarnaast kan de lucht in het
passagierscompartiment extreem droogworden bij langdurig gebruik van de
airconditioning in de stand
RECIRCULATIE.
D230104AUN
Aanjagerknop
Om de aanjager in te kunnen schakelen moet het contact in stand ON staan.
Met de aanjagerknop kunt u de
aanjagersnelheid regelen. U draait de
knop naar rechts voor een hogere
snelheid en naar links voor een lageresnelheid.
Zet de aanjagerknop in stand 0 om de
aanjager uit te schakelen. D230105AUN
Airconditioning
(indien van toepassing)
Druk op de toets A/C om de
airconditioning in te schakelen (het
controlelampje gaat branden). Druknogmaals op de toets om de
airconditioning uit te schakelen.
WAARSCHUWING
• Langdurig recirculeren kan leiden tot een verhoogde
luchtvochtigheid in het interieur,
waardoor de ruiten kunnen
beslaan en het uitzicht
belemmerd wordt.

Ga niet slapen in de auto wanneer
het airconditioningssysteem of
de verwarming ingeschakeld is.
Door een afname van de
zuurstofconcentratie en/of de
lichaamstemperatuur kunnen deinzittenden letsel oplopen.
Langdurig recirculeren kan slaperigheid veroorzaken,
waardoor de bestuurder de
controle over de auto kan
verliezen. Schakel daarom zo
veel mogelijk de stand
BUITENLUCHT in.
OTQ047074OTQ047075

465
Kenmerken van uw auto

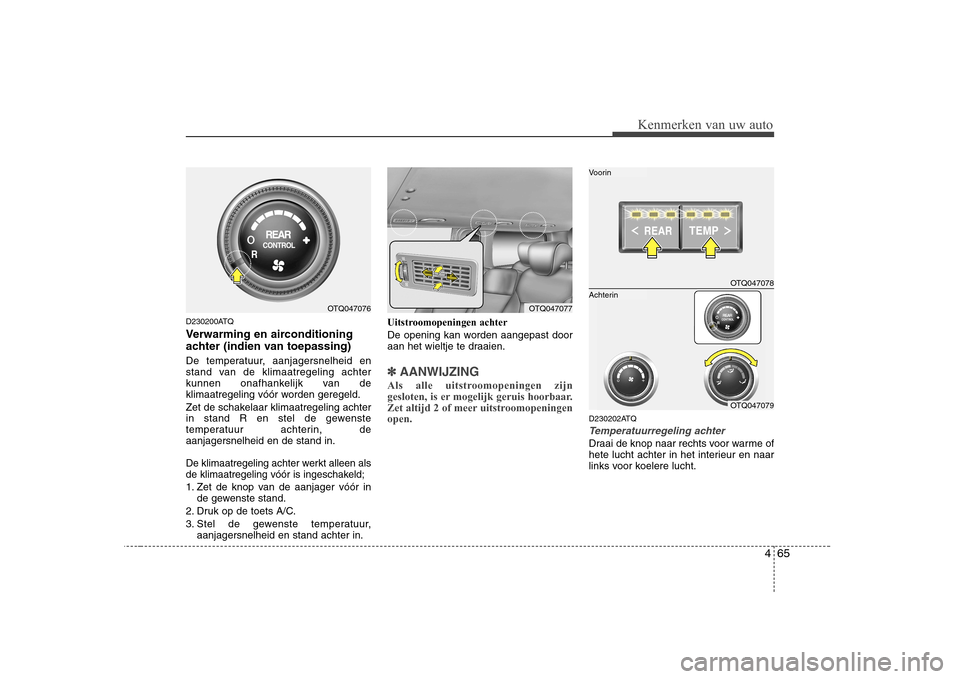

D230200ATQ
Verwarming en airconditioning
achter (indien van toepassing)
De temperatuur, aanjagersnelheid en
stand van de klimaatregeling achter
kunnen onafhankelijk van de
klimaatregeling vóór worden geregeld.
Zet de schakelaar klimaatregeling achter
in stand R en stel de gewenste
temperatuur achterin, deaanjagersnelheid en de stand in.
De klimaatregeling achter werkt alleen als
de klimaatregeling vóór is ingeschakeld;
1. Zet de knop van de aanjager vóór inde gewenste stand.
2. Druk op de toets A/C.
3. Stel de gewenste temperatuur, aanjagersnelheid en stand achter in. Uitstroomopeningen achter
De opening kan worden aangepast door
aan het wieltje te draaien.
✽✽
AANWIJZING
Als alle uitstroomopeningen zijn
gesloten, is er mogelijk geruis hoorbaar.
Zet altijd 2 of meer uitstroomopeningenopen.
D230202ATQ
Temperatuurregeling achter
Draai de knop naar rechts voor warme of
hete lucht achter in het interieur en naar
links voor koelere lucht.
OTQ047076OTQ047077
OTQ047078
Voorin
OTQ047079
Achterin

Kenmerken van uw auto
66
4

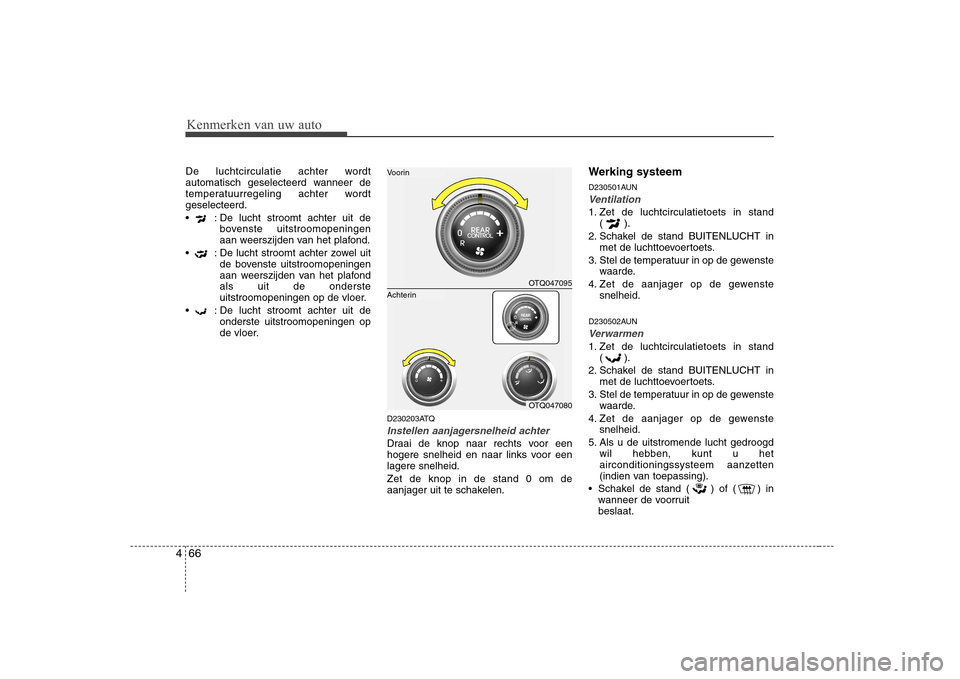

De luchtcirculatie achter wordt
automatisch geselecteerd wanneer de
temperatuurregeling achter wordtgeselecteerd.
: De lucht stroomt achter uit de
bovenste uitstroomopeningen
aan weerszijden van het plafond.
: De lucht stroomt achter zowel uit de bovenste uitstroomopeningen
aan weerszijden van het plafondals uit de onderste
uitstroomopeningen op de vloer.
: De lucht stroomt achter uit de onderste uitstroomopeningen op
de vloer.
D230203ATQ
Instellen aanjagersnelheid achter
Draai de knop naar rechts voor een
hogere snelheid en naar links voor eenlagere snelheid. Zet de knop in de stand 0 om de
aanjager uit te schakelen. Werking systeem
D230501AUN
Ventilation
1. Zet de luchtcirculatietoets in stand
() .
2. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
D230502AUN
Verwarmen
1. Zet de luchtcirculatietoets in stand () .
2. Schakel de stand BUITENLUCHT in met de luchttoevoertoets.
3. Stel de temperatuur in op de gewenste waarde.
4. Zet de aanjager op de gewenste snelheid.
5. Als u de uitstromende lucht gedroogd wil hebben, kunt u het
airconditioningssysteem aanzetten
(indien van toepassing).
Schakel de stand ( ) of ( ) in wanneer de voorruitbeslaat.
OTQ047095
Voorin
OTQ047080
Achterin
