Hyundai H-1 (Grand Starex) 2010 Betriebsanleitung (in German)

353
Sicherheitssysteme Ihres Fahrzeugs

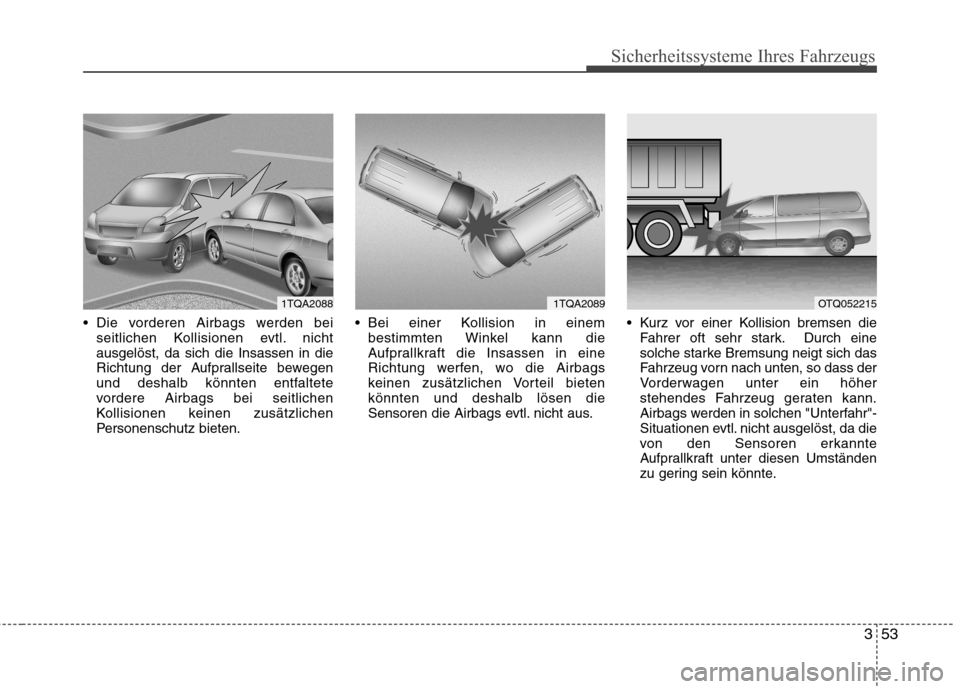

Die vorderen Airbags werden beiseitlichen Kollisionen evtl. nicht ausgelöst, da sich die Insassen in die
Richtung der Aufprallseite bewegen
und deshalb könnten entfaltete
vordere Airbags bei seitlichen
Kollisionen keinen zusätzlichen
Personenschutz bieten. Bei einer Kollision in einem
bestimmten Winkel kann die
Aufprallkraft die Insassen in eine
Richtung werfen, wo die Airbags
keinen zusätzlichen Vorteil bietenkönnten und deshalb lösen die
Sensoren die Airbags evtl. nicht aus. Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich das
Fahrzeug vorn nach unten, so dass der
Vorderwagen unter ein höher
stehendes Fahrzeug geraten kann.
Airbags werden in solchen "Unterfahr"-
Situationen evtl. nicht ausgelöst, da die
von den Sensoren erkannte
Aufprallkraft unter diesen Umständen
zu gering sein könnte.
1TQA20891TQA2088OTQ052215

Sicherheitssysteme Ihres Fahrzeugs
54
3

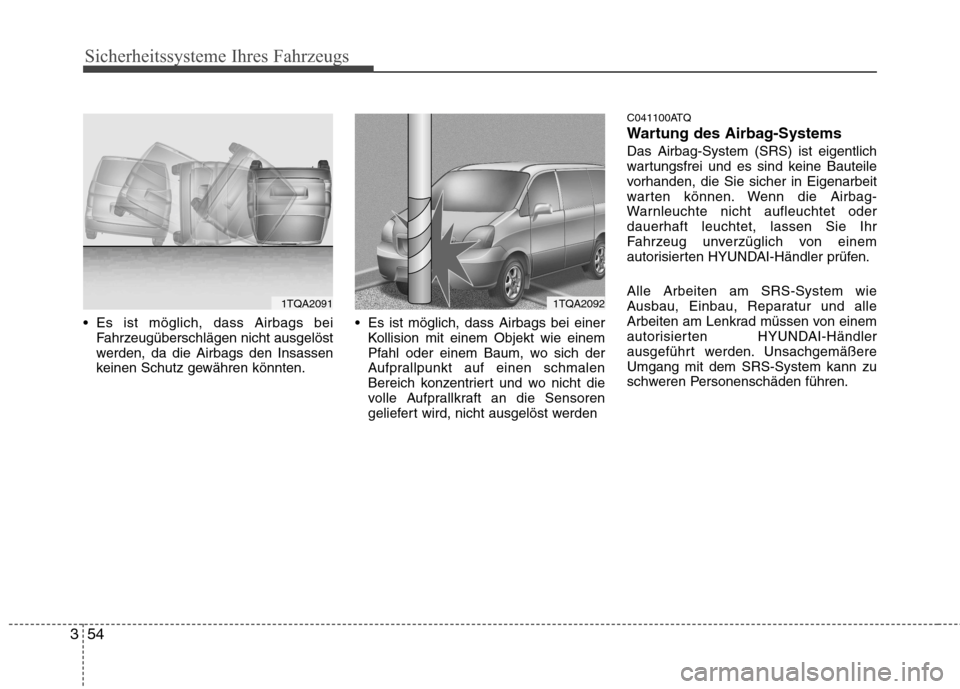

Es ist möglich, dass Airbags bei
Fahrzeugüberschlägen nicht ausgelöst
werden, da die Airbags den Insassen
keinen Schutz gewähren könnten. Es ist möglich, dass Airbags bei einer
Kollision mit einem Objekt wie einem
Pfahl oder einem Baum, wo sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und wo nicht die
volle Aufprallkraft an die Sensoren
geliefert wird, nicht ausgelöst werden C041100ATQ
Wartung des Airbag-SystemsDas Airbag-System (SRS) ist eigentlich
wartungsfrei und es sind keine Bauteile
vorhanden, die Sie sicher in Eigenarbeit
warten können. Wenn die Airbag-
Warnleuchte nicht aufleuchtet oderdauerhaft leuchtet, lassen Sie Ihr
Fahrzeug unverzüglich von einem
autorisierten HYUNDAI-Händler prüfen. Alle Arbeiten am SRS-System wie
Ausbau, Einbau, Reparatur und alle
Arbeiten am Lenkrad müssen von einem
autorisierten HYUNDAI-Händler
ausgeführt werden. UnsachgemäßereUmgang mit dem SRS-System kann zu
schweren Personenschäden führen.
1TQA20911TQA2092

355
Sicherheitssysteme Ihres Fahrzeugs

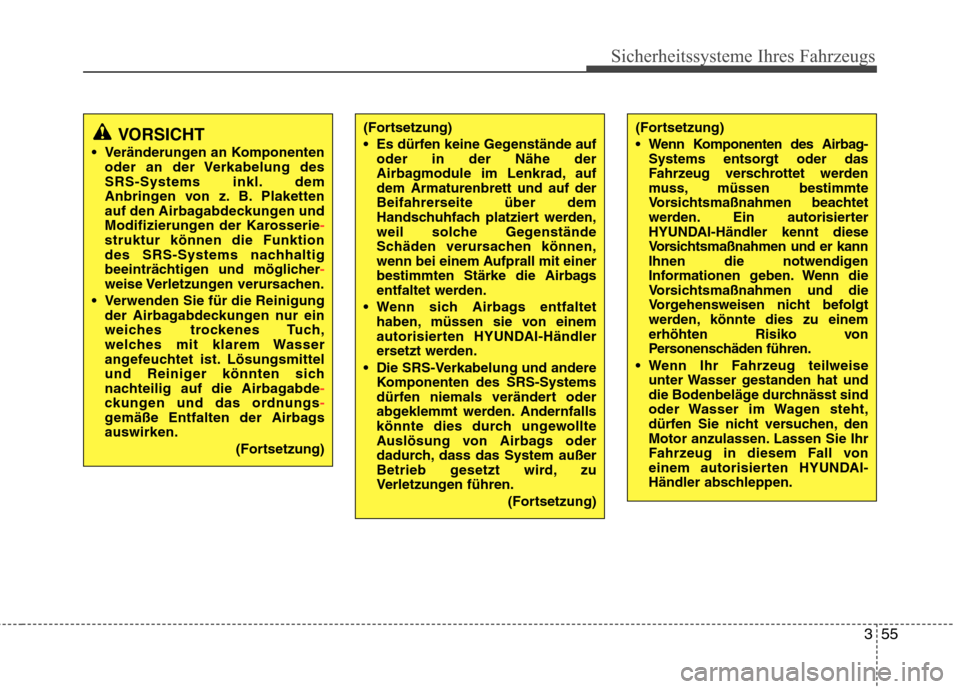

VORSICHT
Veränderungen an Komponenten oder an der Verkabelung des
SRS-Systems inkl. dem
Anbringen von z. B. Plaketten
auf den Airbagabdeckungen und
Modifizierungen der Karosserie
-struktur können die Funktion
des SRS-Systems nachhaltig
beeinträchtigen und möglicher
-weise Verletzungen verursachen.
Verwenden Sie für die Reinigung der Airbagabdeckungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist. Lösungsmittel
und Reiniger könnten sich
nachteilig auf die Airbagabde
-ckungen und das ordnungs-gemäße Entfalten der Airbags
auswirken.
(Fortsetzung)
(Fortsetzung)
Es dürfen keine Gegenstände aufoder in der Nähe der
Airbagmodule im Lenkrad, aufdem Armaturenbrett und auf der
Beifahrerseite über dem
Handschuhfach platziert werden,
weil solche Gegenstände
Schäden verursachen können,
wenn bei einem Aufprall mit einer
bestimmten Stärke die Airbags
entfaltet werden.
Wenn sich Airbags entfaltet haben, müssen sie von einem
autorisierten HYUNDAI-Händler
ersetzt werden.
Die SRS-Verkabelung und andere Komponenten des SRS-Systems
dürfen niemals verändert oder
abgeklemmt werden. Andernfalls
könnte dies durch ungewollte
Auslösung von Airbags oder
dadurch, dass das System außer
Betrieb gesetzt wird, zu
Verletzungen führen.
(Fortsetzung)(Fortsetzung)
Wenn Komponenten des Airbag-Systems entsorgt oder das
Fahrzeug verschrottet werden
muss, müssen bestimmte
Vorsichtsmaßnahmen beachtet
werden. Ein autorisierter
HYUNDAI-Händler kennt diese
Vorsichtsmaßnahmen und er kann
Ihnen die notwendigen
Informationen geben. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht befolgt
werden, könnte dies zu einem
erhöhten Risiko von
Personenschäden führen.
Wenn Ihr Fahrzeug teilweise unter Wasser gestanden hat und
die Bodenbeläge durchnässt sind
oder Wasser im Wagen steht,
dürfen Sie nicht versuchen, den
Motor anzulassen. Lassen Sie Ihr
Fahrzeug in diesem Fall von
einem autorisierten HYUNDAI-
Händler abschleppen.

Sicherheitssysteme Ihres Fahrzeugs
56
3

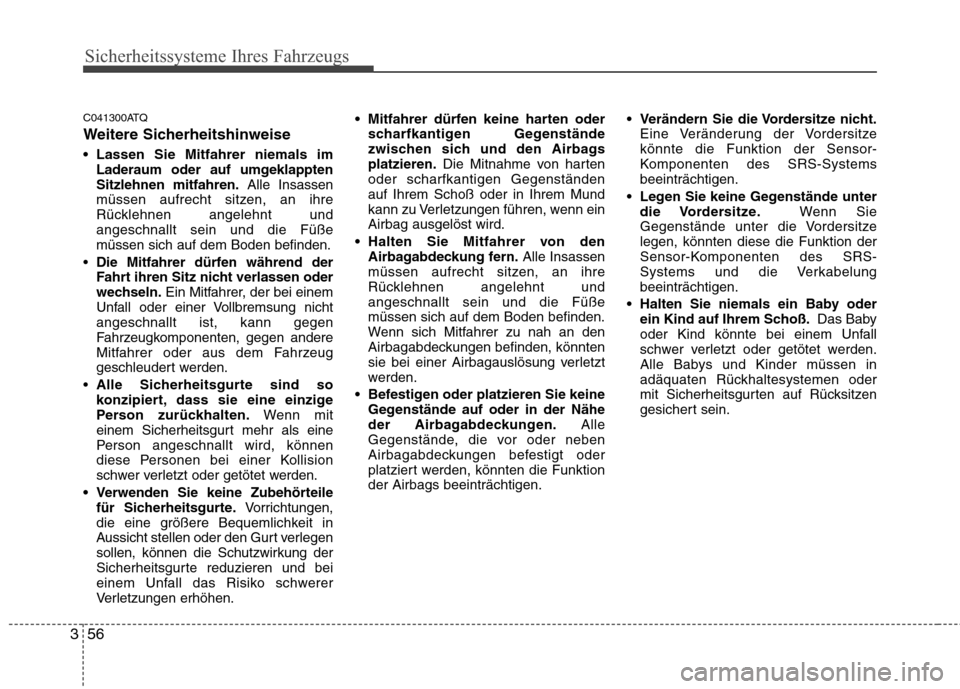

C041300ATQ
Weitere Sicherheitshinweise
Lassen Sie Mitfahrer niemals im
Laderaum oder auf umgeklappten Sitzlehnen mitfahren. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen oder
wechseln. Ein Mitfahrer, der bei einem
Unfall oder einer Vollbremsung nichtangeschnallt ist, kann gegen
Fahrzeugkomponenten, gegen andere
Mitfahrer oder aus dem Fahrzeug
geschleudert werden.
Alle Sicherheitsgurte sind so
konzipiert, dass sie eine einzige
Person zurückhalten. Wenn mit
einem Sicherheitsgurt mehr als eine
Person angeschnallt wird, können
diese Personen bei einer Kollision
schwer verletzt oder getötet werden.
Verwenden Sie keine Zubehörteile für Sicherheitsgurte. Vorrichtungen,
die eine größere Bequemlichkeit in
Aussicht stellen oder den Gurt verlegen
sollen, können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen. Mitfahrer dürfen keine harten oder
scharfkantigen Gegenstände
zwischen sich und den Airbagsplatzieren. Die Mitnahme von harten
oder scharfkantigen Gegenständenauf Ihrem Schoß oder in Ihrem Mund
kann zu Verletzungen führen, wenn einAirbag ausgelöst wird.
Halten Sie Mitfahrer von den Airbagabdeckung fern. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Wenn sich Mitfahrer zu nah an den
Airbagabdeckungen befinden, könnten
sie bei einer Airbagauslösung verletzt
werden.
Befestigen oder platzieren Sie keine Gegenstände auf oder in der Nähe
der Airbagabdeckungen. Alle
Gegenstände, die vor oder neben
Airbagabdeckungen befestigt oder
platziert werden, könnten die Funktionder Airbags beeinträchtigen. Verändern Sie die Vordersitze nicht.
Eine Veränderung der Vordersitzekönnte die Funktion der Sensor-
Komponenten des SRS-Systemsbeeinträchtigen.
Legen Sie keine Gegenstände unter die Vordersitze. Wenn Sie
Gegenstände unter die Vordersitzelegen, könnten diese die Funktion der
Sensor-Komponenten des SRS-
Systems und die Verkabelungbeeinträchtigen.
Halten Sie niemals ein Baby oder ein Kind auf Ihrem Schoß. Das Baby
oder Kind könnte bei einem Unfall
schwer verletzt oder getötet werden.
Alle Babys und Kinder müssen in
adäquaten Rückhaltesystemen oder
mit Sicherheitsgurten auf Rücksitzen
gesichert sein.

357
Sicherheitssysteme Ihres Fahrzeugs

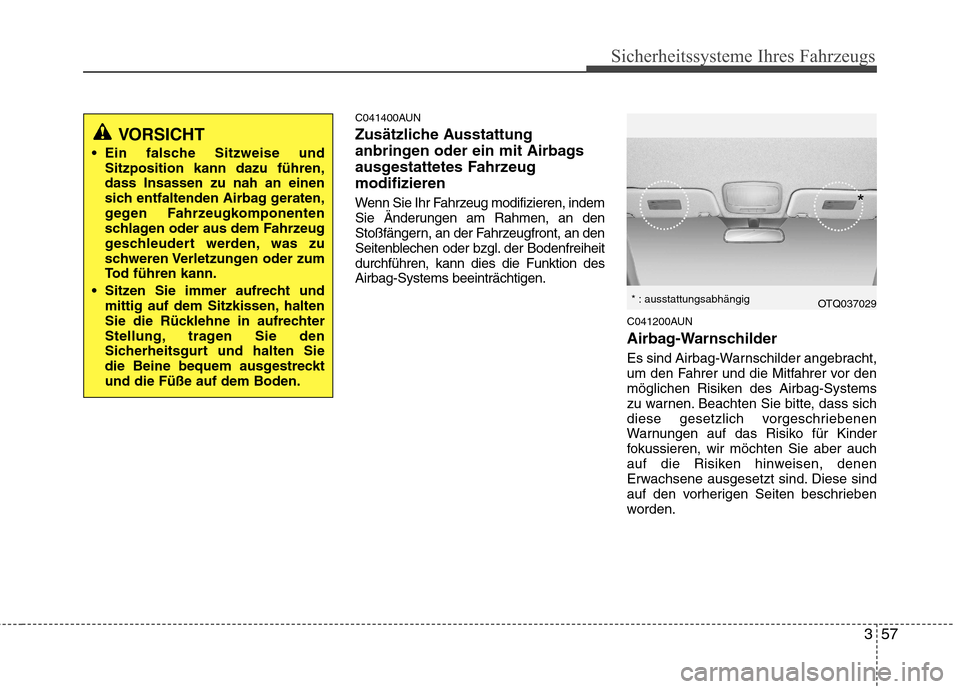

C041400AUN
Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeugmodifizieren
Wenn Sie Ihr Fahrzeug modifizieren, indem
Sie Änderungen am Rahmen, an den
Stoßfängern, an der Fahrzeugfront, an den
Seitenblechen oder bzgl. der Bodenfreiheitdurchführen, kann dies die Funktion desAirbag-Systems beeinträchtigen.C041200AUN
Airbag-Warnschilder
Es sind Airbag-Warnschilder angebracht,
um den Fahrer und die Mitfahrer vor den
möglichen Risiken des Airbag-Systems
zu warnen. Beachten Sie bitte, dass sich
diese gesetzlich vorgeschriebenen
Warnungen auf das Risiko für Kinder
fokussieren, wir möchten Sie aber auch
auf die Risiken hinweisen, denen
Erwachsene ausgesetzt sind. Diese sind
auf den vorherigen Seiten beschrieben
worden.
VORSICHT
Ein falsche Sitzweise und Sitzposition kann dazu führen, dass Insassen zu nah an einen
sich entfaltenden Airbag geraten,
gegen Fahrzeugkomponenten
schlagen oder aus dem Fahrzeug
geschleudert werden, was zu
schweren Verletzungen oder zum
Tod führen kann.
Sitzen Sie immer aufrecht und mittig auf dem Sitzkissen, halten
Sie die Rücklehne in aufrechter
Stellung, tragen Sie den
Sicherheitsgurt und halten Sie
die Beine bequem ausgestrecktund die Füße auf dem Boden.
OTQ037029 *
* : ausstattungsabhängig

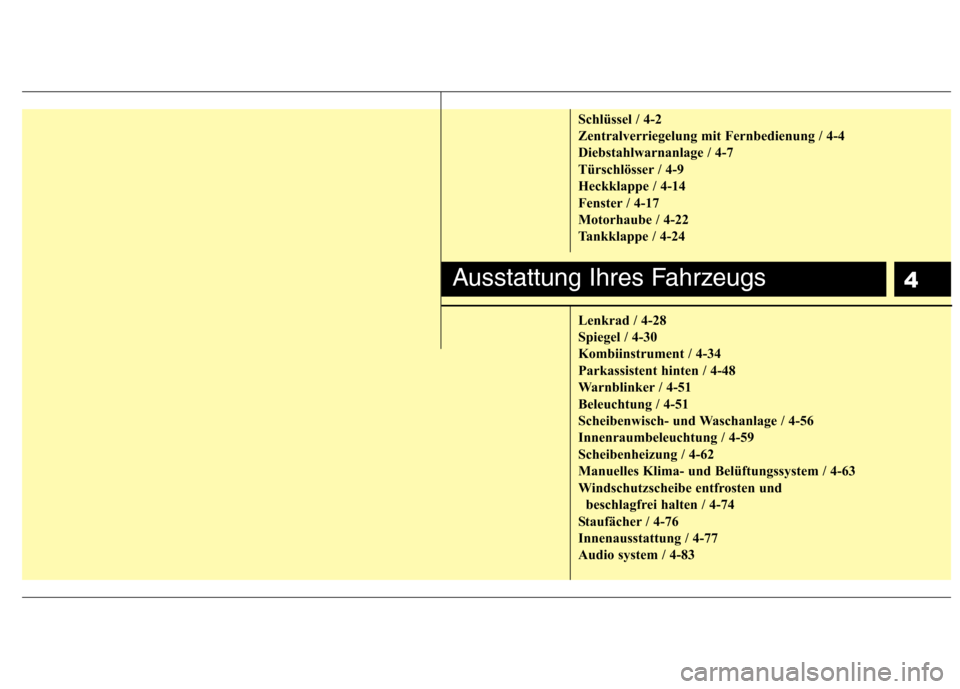

4
Schlüssel / 4-2
Zentralverriegelung mit Fernbedienung / 4-4
Diebstahlwarnanlage / 4-7
Türschlösser / 4-9
Heckklappe / 4-14
Fenster / 4-17
Motorhaube / 4-22
Tankklappe / 4-24
Lenkrad / 4-28
Spiegel / 4-30
Kombiinstrument / 4-34
Parkassistent hinten / 4-48
Warnblinker / 4-51
Beleuchtung / 4-51
Scheibenwisch- und Waschanlage / 4-56
Innenraumbeleuchtung / 4-59
Scheibenheizung / 4-62
Manuelles Klima- und Belüftungssystem / 4-63
Windschutzscheibe entfrosten und beschlagfrei halten / 4-74
Staufächer / 4-76
Innenausstattung / 4-77
Audio system / 4-83
Ausstattung Ihres Fahrzeugs

Ausstattung Ihres Fahrzeugs
2
4
VORSICHT
Verwenden Sie für Ihr Fahrzeug
ausschließlich originale HYUNDAI-
Schlüssel als Zündschlüssel.
Wenn ein Schlüssel aus dem
Zubehörhandel verwendet wird,
könnte es vorkommen, dass das
Zündschloss nicht automatisch
von der Stellung START in die
Stellung ON zurückspringt. Wenn
dieser Fall eintritt, läuft der
Anlasser weiter, was zu einer
Beschädigung des Anlassermotors
führt. Weiterhin besteht Brandge
-fahr durch Überlastung der Verka-belung.

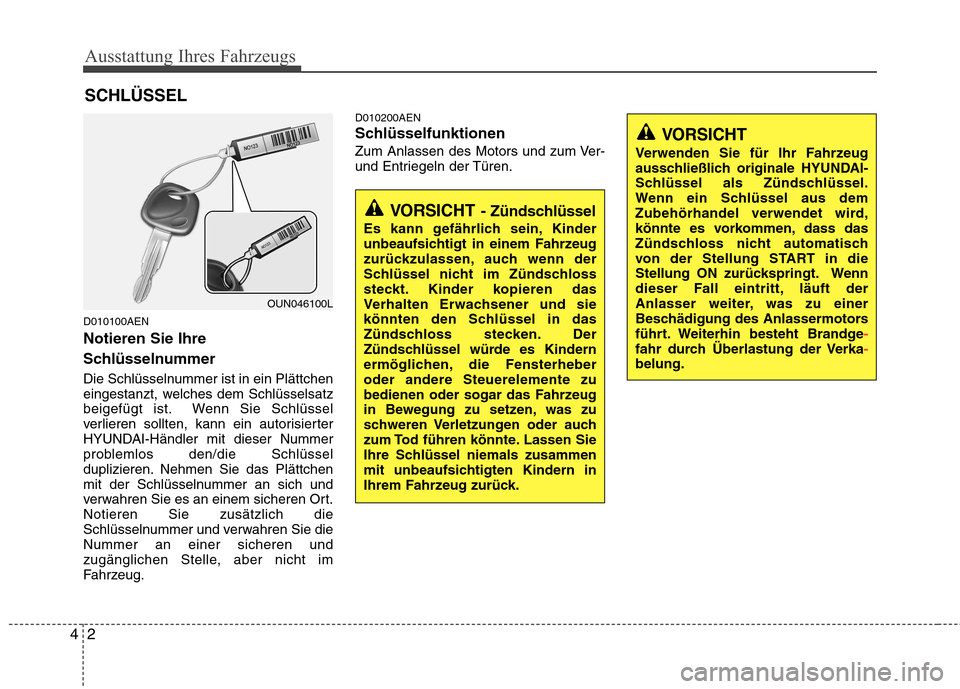

D010100AEN Notieren Sie Ihre
Schlüsselnummer
Die Schlüsselnummer ist in ein Plättchen
eingestanzt, welches dem Schlüsselsatz
beigefügt ist. Wenn Sie Schlüssel
verlieren sollten, kann ein autorisierter
HYUNDAI-Händler mit dieser Nummer
problemlos den/die Schlüssel
duplizieren. Nehmen Sie das Plättchen
mit der Schlüsselnummer an sich und
verwahren Sie es an einem sicheren Ort.Notieren Sie zusätzlich die
Schlüsselnummer und verwahren Sie dieNummer an einer sicheren und
zugänglichen Stelle, aber nicht im
Fahrzeug. D010200AEN
Schlüsselfunktionen
Zum Anlassen des Motors und zum Ver-
und Entriegeln der Türen.
SCHLÜSSEL
VORSICHT
- Zündschlüssel
Es kann gefährlich sein, Kinder
unbeaufsichtigt in einem Fahrzeug
zurückzulassen, auch wenn der
Schlüssel nicht im Zündschloss
steckt. Kinder kopieren das
Verhalten Erwachsener und sie
könnten den Schlüssel in das
Zündschloss stecken. Der
Zündschlüssel würde es Kindern
ermöglichen, die Fensterheberoder andere Steuerelemente zu
bedienen oder sogar das Fahrzeug
in Bewegung zu setzen, was zu
schweren Verletzungen oder auch
zum Tod führen könnte. Lassen Sie
Ihre Schlüssel niemals zusammen
mit unbeaufsichtigten Kindern in
Ihrem Fahrzeug zurück.
OUN046100L

43
Ausstattung Ihres Fahrzeugs

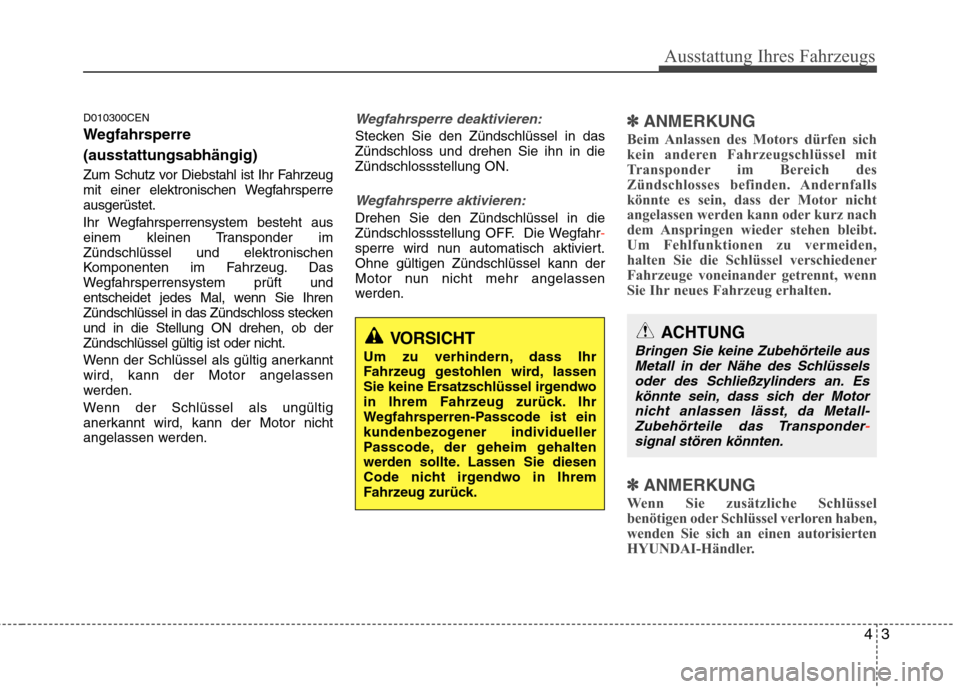

D010300CEN
Wegfahrsperre (ausstattungsabhängig)
Zum Schutz vor Diebstahl ist Ihr Fahrzeug
mit einer elektronischen Wegfahrsperreausgerüstet.
Ihr Wegfahrsperrensystem besteht aus
einem kleinen Transponder imZündschlüssel und elektronischen
Komponenten im Fahrzeug. Das
Wegfahrsperrensystem prüft und
entscheidet jedes Mal, wenn Sie Ihren
Zündschlüssel in das Zündschloss steckenund in die Stellung ON drehen, ob derZündschlüssel gültig ist oder nicht.
Wenn der Schlüssel als gültig anerkannt wird, kann der Motor angelassen
werden.
Wenn der Schlüssel als ungültig
anerkannt wird, kann der Motor nicht
angelassen werden.Wegfahrsperre deaktivieren:
Stecken Sie den Zündschlüssel in das Zündschloss und drehen Sie ihn in dieZündschlossstellung ON.
Wegfahrsperre aktivieren:
Drehen Sie den Zündschlüssel in die
Zündschlossstellung OFF. Die Wegfahr-sperre wird nun automatisch aktiviert. Ohne gültigen Zündschlüssel kann der
Motor nun nicht mehr angelassen
werden.
✽✽ANMERKUNG
Beim Anlassen des Motors dürfen sich
kein anderen Fahrzeugschlüssel mit
Transponder im Bereich des
Zündschlosses befinden. Andernfalls
könnte es sein, dass der Motor nicht
angelassen werden kann oder kurz nach
dem Anspringen wieder stehen bleibt.
Um Fehlfunktionen zu vermeiden,
halten Sie die Schlüssel verschiedener
Fahrzeuge voneinander getrennt, wenn
Sie Ihr neues Fahrzeug erhalten.
✽
✽ ANMERKUNG
Wenn Sie zusätzliche Schlüssel
benötigen oder Schlüssel verloren haben,
wenden Sie sich an einen autorisierten
HYUNDAI-Händler.
VORSICHT
Um zu verhindern, dass Ihr
Fahrzeug gestohlen wird, lassen
Sie keine Ersatzschlüssel irgendwo
in Ihrem Fahrzeug zurück. Ihr
Wegfahrsperren-Passcode ist ein
kundenbezogener individueller
Passcode, der geheim gehalten
werden sollte. Lassen Sie diesen
Code nicht irgendwo in Ihrem
Fahrzeug zurück.ACHTUNG
Bringen Sie keine Zubehörteile aus Metall in der Nähe des Schlüsselsoder des Schließzylinders an. Es könnte sein, dass sich der Motor
nicht anlassen lässt, da Metall-Zubehörteile das Transponder
-signal stören könnten.

Ausstattung Ihres Fahrzeugs
4
4

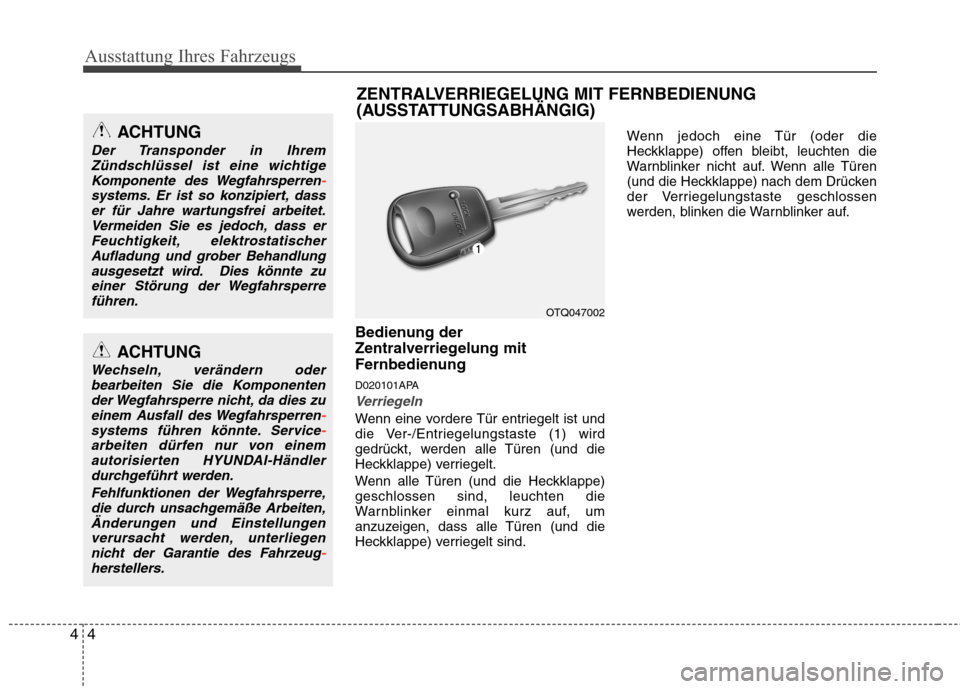

Bedienung der
Zentralverriegelung mit
Fernbedienung
D020101APA
Verriegeln
Wenn eine vordere Tür entriegelt ist und
die Ver-/Entriegelungstaste (1) wird
gedrückt, werden alle Türen (und die
Heckklappe) verriegelt.
Wenn alle Türen (und die Heckklappe) geschlossen sind, leuchten die
Warnblinker einmal kurz auf, um
anzuzeigen, dass alle Türen (und die
Heckklappe) verriegelt sind. Wenn jedoch eine Tür (oder die
Heckklappe) offen bleibt, leuchten die
Warnblinker nicht auf. Wenn alle Türen
(und die Heckklappe) nach dem Drücken
der Verriegelungstaste geschlossen
werden, blinken die Warnblinker auf.
ACHTUNG
Der Transponder in Ihrem
Zündschlüssel ist eine wichtige
Komponente des Wegfahrsperren
-systems. Er ist so konzipiert, dasser für Jahre wartungsfrei arbeitet.
Vermeiden Sie es jedoch, dass erFeuchtigkeit, elektrostatischerAufladung und grober Behandlungausgesetzt wird. Dies könnte zu
einer Störung der Wegfahrsperreführen.
ACHTUNG
Wechseln, verändern oderbearbeiten Sie die Komponentender Wegfahrsperre nicht, da dies zueinem Ausfall des Wegfahrsperren
-systems führen könnte. Service-arbeiten dürfen nur von einem
autorisierten HYUNDAI-Händlerdurchgeführt werden.
Fehlfunktionen der Wegfahrsperre,die durch unsachgemäße Arbeiten,Änderungen und Einstellungen
verursacht werden, unterliegennicht der Garantie des Fahrzeug
-herstellers.
ZENTRALVERRIEGELUNG MIT FERNBEDIENUNG
(AUSSTATTUNGSABHÄNGIG)
OTQ047002

45
Ausstattung Ihres Fahrzeugs

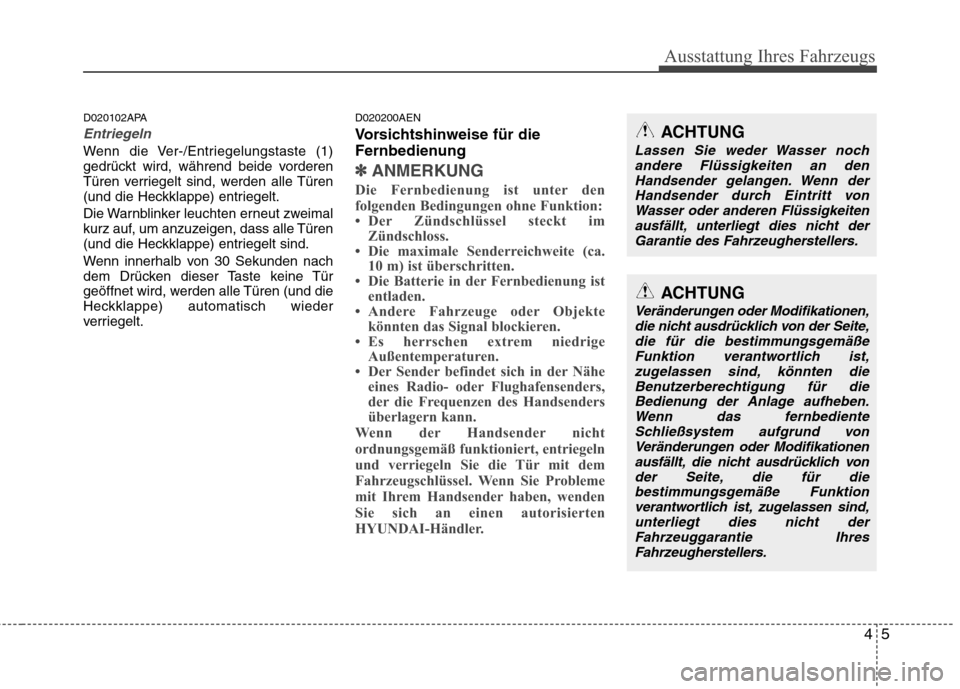

D020102APA
Entriegeln
Wenn die Ver-/Entriegelungstaste (1)
gedrückt wird, während beide vorderen
Türen verriegelt sind, werden alle Türen
(und die Heckklappe) entriegelt.
Die Warnblinker leuchten erneut zweimal
kurz auf, um anzuzeigen, dass alle Türen
(und die Heckklappe) entriegelt sind.
Wenn innerhalb von 30 Sekunden nach
dem Drücken dieser Taste keine Tür
geöffnet wird, werden alle Türen (und die
Heckklappe) automatisch wieder
verriegelt.D020200AEN
Vorsichtshinweise für die
Fernbedienung
✽✽
ANMERKUNG
Die Fernbedienung ist unter den
folgenden Bedingungen ohne Funktion:
 Der Zündschlüssel steckt im Zündschloss.
 Die maximale Senderreichweite (ca. 10 m) ist überschritten.
 Die Batterie in der Fernbedienung ist entladen.
 Andere Fahrzeuge oder Objekte könnten das Signal blockieren.
 Es herrschen extrem niedrige Außentemperaturen.
 Der Sender befindet sich in der Nähe eines Radio- oder Flughafensenders,
der die Frequenzen des Handsenders
überlagern kann.
Wenn der Handsender nicht
ordnungsgemäß funktioniert, entriegeln
und verriegeln Sie die Tür mit dem
Fahrzeugschlüssel. Wenn Sie Probleme
mit Ihrem Handsender haben, wenden
Sie sich an einen autorisierten
HYUNDAI-Händler.
ACHTUNG
Lassen Sie weder Wasser noch andere Flüssigkeiten an den
Handsender gelangen. Wenn der Handsender durch Eintritt vonWasser oder anderen Flüssigkeiten ausfällt, unterliegt dies nicht der
Garantie des Fahrzeugherstellers.
ACHTUNG
Veränderungen oder Modifikationen,die nicht ausdrücklich von der Seite, die für die bestimmungsgemäße
Funktion verantwortlich ist, zugelassen sind, könnten dieBenutzerberechtigung für die Bedienung der Anlage aufheben.
Wenn das fernbedienteSchließsystem aufgrund vonVeränderungen oder Modifikationen ausfällt, die nicht ausdrücklich von
der Seite, die für diebestimmungsgemäße Funktionverantwortlich ist, zugelassen sind,unterliegt dies nicht der
Fahrzeuggarantie IhresFahrzeugherstellers.
